Комплексы стационарных средств оценки эксплуатационных характеристик Методика поверки 842-20-07 МП р.п. Менделеево 2020 г.

1 Общие сведения
  • 1.1 Настоящая методика поверки распространяется на комплексы стационарных средств оценки эксплуатационных характеристик (далее - комплексы), изготовленные ФГУП «ВНИИФТРИ», Московская область, г. Солнечногорск, рабочий поселок Менделеево, зав. №№ 001, 002, 003, 004, и устанавливает порядок и объем их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

2 Операции поверки
  • 2.1 При поверке комплексов выполнить работы в объеме, указанном в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение абсолютной погрешности синхронизации     шкалы     времени

комплекса   относительно   внешнего

опорного сигнала 1 Гц

8.3

да

да

  • 2.2 При получении отрицательных результатов при выполнении любой из операций, указанных в таблице 1, поверка прекращается и комплекс бракуется.

  • 2.3 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3 Средства поверки

3.1 При проведении поверки использовать эталоны и средства измерений, представленные в таблице 2.

Таблица 2

№ пунктов методики поверки

Наименование эталонов и средств измерений; номер документа, регламентирующего технические требования к эталонам и средствам измерений; разряд по государственной поверочной схеме и (или) основные метрологические характеристики эталонов и средств измерений

8.3

Частотомер 53230А, разрешающая способность измерения временного интервала 20 пс

8.3

Стандарт частоты и времени водородный 41-1007, среднее квадратическое относительное двухвыборочное отклонение частоты выходного сигнала на интервале времени измерений (t) t = 1 с не более 5-10’lj, t = 10 с не более 210'13

  • 3.2 Допускается использование других эталонов и средств измерений с метрологическими характеристиками, обеспечивающими определение метрологических характеристик поверяемых комплексов с требуемой точностью.

  • 3.3 Применяемые средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке, эталоны должны быть аттестованы.

4 Требования к квалификации поверителей
  • 4.1 К проведению поверки комплексов допускается инженерно-технический персонал со средним или высшим техническим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющий право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку. Запрещается проведение измерений при отсутствии или неисправности антистатических защитных устройств.

6 Условия поверки

Поверка проводится в рабочих условиях эксплуатации поверяемых комплексов и используемых средств поверки.

7 Подготовка к поверке
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в документации изготовителя на поверяемый комплекс по подготовке его к работе;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов.

8 Проведение поверки
  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации.

  • 8.1.2 Результаты поверки считать положительными, если выполняются все перечисленные требования. В противном случае аппаратура бракуется и отправляется в ремонт.

  • 8.2 Опробование

    • 8.2.1 Собрать схему в соответствии с рисунком 1. Включить составные части комплекса, настроить их в соответствии с сопроводительной эксплуатационной документацией.

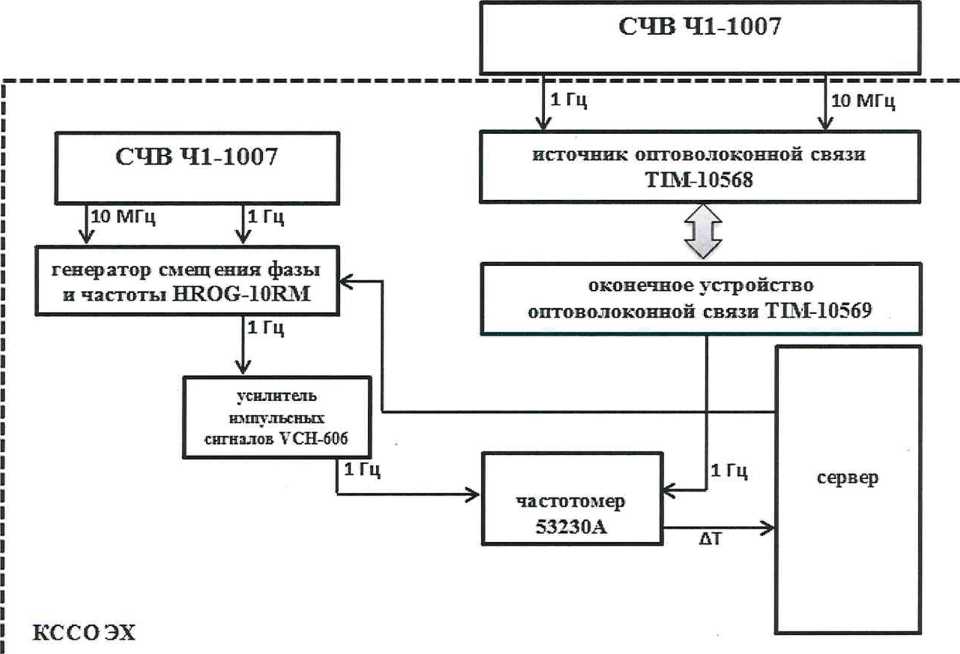

Рисунок 1 - Схема измерений при опробовании

  • 8.2.2 Убедится, что частотомер 53230А индицирует расхождение шкал времени с выхода усилителя импульсных сигналов VCH-606 и выхода оконечного устройства оптоволоконной связи.

  • 8.2.3  Проверить номер версии (идентификационный номер) программного обеспечения (ПО). Номера версий ПО должны соответствовать требованиям, указанным в таблице 3.

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TimeTech

Номер версии (идентификационный номер) ПО

не ниже 4.3.3

  • 8.2.4 Результаты поверки считать положительными, если выполняются требования п. 8.2.2, п. 8.2.3.

8.3 Определение абсолютной погрешности синхронизации шкалы времени комплекса относительно внешнего опорного сигнала 1 Гц

  • 8.3.1 Собрать схему измерений в соответствии с рисунком 2.

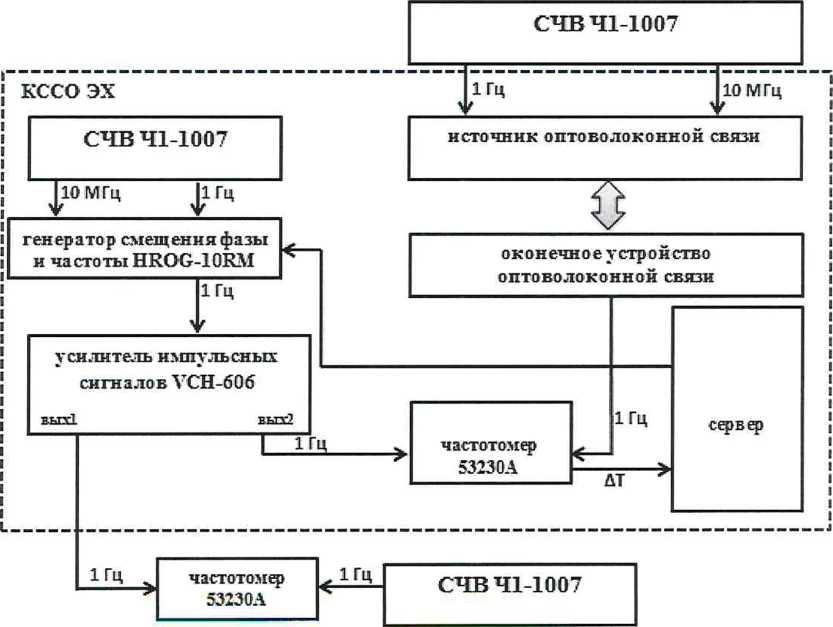

Рисунок 2 - Схема проведения измерений при проверке метрологических характеристик

  • 8.3.2 Списать с табло частотомера 53230А, не входящего в состав КССО ЭХ, не менее 30 результатов измерений расхождения шкал времени Государственного (вторичного) эталона единиц времени и частоты и стандарта частоты и времени водородного 41-1007, не входящего в состав КССО ЭХ (в результатах расхождения шкал времени учесть априорную информацию о разнице задержек в соединительных кабелях 1 Гц, подключенных на входы частотомера, не входящего в состав КССО ЭХ (АТ]): АТ] = Тгэ- Тчыоо?).

  • 8.3.3 Собрать схему измерений в соответствии с рисунком 3.

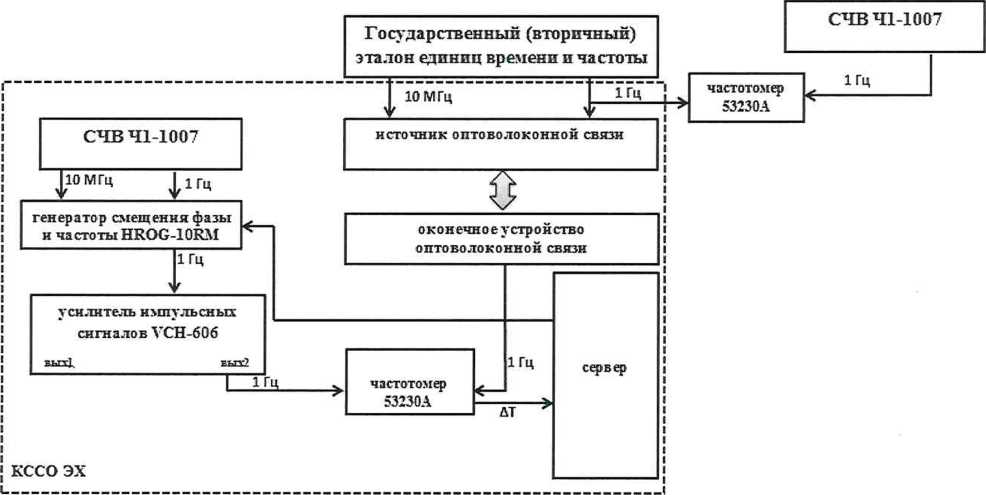

Рисунок 3 - Схема проведения измерений при проверке метрологических характеристик

  • 8.3.4 Списать с табло частотомера 53230А, не входящего в состав КССО ЭХ, не менее 30 результатов измерений расхождения шкал времени Государственного (вторичного) эталона единиц времени и частоты и стандарта частоты и времени водородного 41-1007, не входящего в состав КССО ЭХ (в результатах расхождения шкал времени учесть априорную информацию о разнице задержек в соединительных кабелях 1 Гц, подключенных на входы частотомера, не входящего в состав КССО ЭХ (ДТ2): ДТ2 = Ткссоэх- Тчыоо7)-

  • 8.3.5  Определить абсолютную погрешность синхронизации шкалы времени комплекса относительно внешнего опорного сигнала 1 Гц по формуле:

П = ДТ] -ДТ2

(1)

  • 8.3.6 Результаты поверки считать положительными, если значение абсолютной погрешности синхронизации шкалы времени комплекса относительно внешнего опорного сигнала 1 Гц находится в пределах ±3 нс.

9 Оформление результатов поверки

Результаты поверки комплекса подтверждаются сведениями о результатах поверки, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца комплекса или лица, представившего его на поверку, на комплекс наносится знак поверки, и (или) выдается свидетельство о поверке, и (или) в формуляр комплекса вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению.

Заместитель начальника НИО-8

ФГУП «ВНИИФТРИ»

Начальник лаборатории 8501

ФГУП «ВНИИФТРИ»

И.С. Сильвестров

А.А. Фролов
