Методика поверки «ГСИ Клещи электроизмерительные АКИП-2301, АКИП-2302» (ПР-27-2019МП)

Государственная система обеспечения единства измерений

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Клещи электроизмерительные

АКИП-2301, АКИП-2302

МЕТОДИКА ПОВЕРКИ ПР-27-2019МП г. Москва 2019 г.

Настоящая методика устанавливает методы и средства первичной и периодических поверок клещей электроизмерительных АКИП-2301, АКИП-2302, изготавливаемых «Standard Electric Works Со., Ltd», Тайвань.

Клещи электроизмерительные (далее по тексту - клещи) АКИП-2301, АКИП-2302 предназначены для измерений силы постоянного и переменного тока без разрыва токовой цепи, напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.

Межповерочный интервал 1 год.

Периодическая поверка клещей в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца клещей, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

Таблица 1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке. Эталоны единиц величин, используемые при поверке СИ, должны быть аттестованы.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.

• 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

• 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

При проведении поверки должны соблюдаться следующие условия:

-температура окружающего воздуха(23±5) °C;

• - относительная влажность не более 80 %;

• - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.

• 6.1   Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

• -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

• 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.

• 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

• 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

• - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

Опробование клещей проводят путем проверки их на функционирование в соответствии с руководством по эксплуатации.

При отрицательном результате проверки прибор бракуется и направляется в ремонт.

Определение абсолютной погрешности измерений напряжения постоянного тока проводят при помощи калибратора универсального FLUKE 5520А (далее по тексту -калибратор) методом прямых измерений в следующей последовательности:

• 7.3.1  В клещах установить режим измерений напряжения постоянного тока согласно РЭ.

• 7.3.2 Подключить клещи к калибратору в соответствии с РЭ калибратора и клещей.

• 7.3.3 На калибраторе установить поочередно значения постоянного выходного напряжения равные 10 %, 50 % и 90 % от верхнего значения диапазона. Одно из значений выбирают отрицательной полярности. При проведении измерений переключение пределов на клещах производить в ручном режиме.

• 7.3.4 Определить абсолютную погрешность измерений напряжения по формуле (1):

Д = Х-Хэ,                                (1)

где X - значение по показаниям поверяемых клещей,

Хэ - значение задаваемое эталонным прибором.

Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 4:

Таблица 4 - Метрологические характеристики клещей в режиме измерений напряжения постоянного тока

Определение абсолютной погрешности измерений напряжения переменного тока проводят при помощи калибратора методом прямых измерений в следующей последовательности:

• 7.4.1  В клещах установить режим измерений напряжения переменного тока согласно РЭ.

• 7.4.2 Подключить клещи к калибратору в соответствии с РЭ калибратора и клещей.

• 7.4.3 На калибраторе установить поочередно значения переменного выходного напряжения равные 10 %, 50 % и 90 % от верхнего значения диапазона. Частоту напряжения с калибратора устанавливать из ряда - 50 Гц, 400 Гц (в соответствии с таблицей 5 для установленного диапазона измерений). При проведении измерений переключение пределов на клещах производить в ручном режиме.

• 7.4.4 Определить абсолютную погрешность измерений напряжения переменного тока по формуле (1).

Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 5:

Таблица 5 - Метрологические характеристики клещей в режиме измерений напряжения переменного тока

Примечание

Ц»зм - измеренное значение напряжения переменного тока, В

Определение абсолютной погрешности измерений силы постоянного тока проводят при помощи калибратора, усилителя тока Fluke 52120А (далее по тексту — усилитель) и катушки для калибровки бесконтактных измерителей тока Fluke 52120A/COIL3KA (далее по тексту -катушка) в следующей последовательности:

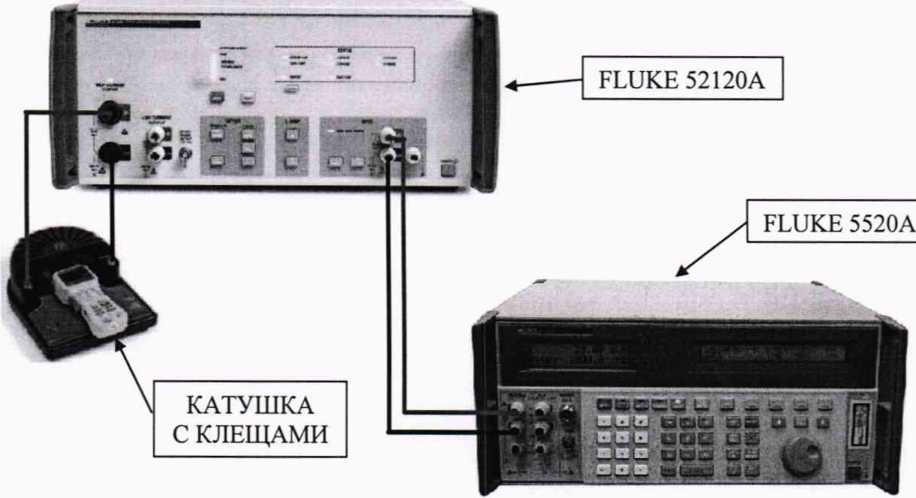

• 7.5.1 Подключить усилитель к калибратору, как показано на рисунке 1.



  Рисунок 1.

• 7.5.2 В клещах установить режим измерений силы постоянного тока согласно РЭ.

• 7.5.3 На усилителе установить диапазон выходного тока 120 А согласно РЭ.

• 7.5.4 Подключить катушку к клеммам «Н1» и «ЬО» усилителя, раскрыть губки клещей и охватить ими провода катушки в самом узком месте так, чтобы они оказались посредине замкнутой полости клещей. Измеряемое значение тока с катушки равно значению тока, вычисляемого по формуле (2):

1к ^— 254вых

где 1_Вых - значение тока, выдаваемое усилителем;

1у - значение тока на катушке.

• 7.5.5 На усилителе установить поочередно значения силы постоянного выходного тока равные 10 %, 50 % и 90 % от верхнего значения диапазона, согласно РЭ. При проведении измерений переключение пределов на клещах производить в ручном режиме.

• 7.5.6 Определить абсолютную погрешность измерений силы постоянного тока по формуле (1).

Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 6:

Таблица 6 - Метрологические характеристики клещей в режиме измерений силы постоянного тока

Определение абсолютной погрешности измерений силы переменного тока проводят: при помощи калибратора, усилителя и катушки.

• 7.6.1 Подключить усилитель к калибратору, как показано на рисунке 1.

• 7.6.2 В клещах установить режим измерений силы переменного тока согласно РЭ.

• 7.6.3 На усилителе установить диапазон выходного тока 120 А согласно РЭ.

• 7.6.4 Подключить катушку к клеммам «Н1» и «ЬО» усилителя, как показано на рисунке 1, раскрыть губки клещей и охватить ими провода катушки в самом узком месте так, чтобы они оказались посредине замкнутой полости клещей. Измеряемое значение тока с катушки равно значению тока, вычисляемого по формуле (2).

• 7.6.5 На усилителе установить поочередно значения силы переменного выходного тока равные 10 %, 50 % и 90 % от верхнего значения диапазона, согласно РЭ. Установить частоту силы переменного тока:

-для модификации АКИП-2301 на пределе 400 А: 50, 400 Гц, на пределе 2000 А: 50 Гц;

-для модификации АКИП-2302 на пределе 200 А: 50, 500 Гц, на пределе 2000 А: 50 Гц. При проведении измерений переключение пределов на клещах производить в ручном режиме.

• 7.6.6 Определить абсолютную погрешность измерений силы переменного тока по формуле (1).

Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 7:

Таблица 7 - Метрологические характеристики клещей в режиме измерений силы переменного тока

Определение абсолютной погрешности измерений частоты переменного тока проводят при помощи калибратора методом прямых измерений в следующей последовательности:

• 7.7.1 На клещах установить режим измерений частоты согласно РЭ.

• 7.7.2 Подключить клещи к калибратору в соответствии с РЭ калибратора и клещей.

• 7.7.3 На калибраторе установить выходной уровень напряжения 20 В.

• 7.7.4 На калибраторе установить поочередно значения частоты равные 15 %, 50 % и 90 % от верхнего значения диапазона (в соответствие с таблицей 8).

• 7.7.5 Определить абсолютную погрешность измерений частоты по формуле (1).

Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 8:

Таблица 8 -

частоты

клешей в

Примечания

F_H3M - измеренное значение частоты, Гц Минимальный входной уровень сигнала: 2,5 В для модификации АКИП-2301;

0,2 В для модификации АКИП-2302

Определение абсолютной погрешности измерений сопротивления постоянному току проводят при помощи калибратора в следующей последовательности:

• 7.8.1 На клещах установить режим измерений сопротивления согласно РЭ.

• 7.8.2 Подключить клещи к калибратору в соответствии с РЭ калибратора и клещей.

• 7.8.3 На калибраторе установить поочередно значения сопротивления, равные 15 %, 50 % и 90 % от верхнего значения диапазона (в соответствие с таблицей 9).

• 7.8.4 Определить абсолютную погрешность измерения сопротивления по формуле (1).

• 7.8.5 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 9:

Таблица 9 - Метрологические характеристики клещей в режиме измерений сопротивления постоянному току

Определение абсолютной погрешности измерений электрической емкости проводят при помощи калибратора в следующей последовательности:

• 7.9.1 На клещах установить режим измерения емкости согласно РЭ.

• 7.9.2 Подключить клещи к калибратору в соответствии с РЭ калибратора и клещей.

• 7.9.3 На калибраторе установить поочередно значения емкости, равные 15 %, 50 % и 90 % от верхнего значения диапазона (в соответствие с таблицей 10).

• 7.9.4  Определить абсолютную погрешность измерения электрической емкости по формуле (1).

• 7.9.5 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 10:

Таблица 10 - Метрологические характеристики клещей в режиме измерений электрической ёмкости

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 При положительных результатах поверки нагрузок оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

• 8.2 При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник отдела испытаний и сертификации АО «ПриСТ»
