Методика поверки «ГСОЕИ. Преобразователи расхода вихреакустические МЕТРАН-305ПР» (СПГК.5204.000.00 ПМ)

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

ПРЕОБРАЗОВАТЕЛИ РАСХОДА ВИХРЕАКУСТИЧЕСКИЕ

МЕТРАН-305ПР

Методика поверки

СПГК.5204.000.00 ПМ

с изменением №6

Настоящая рекомендация распространяется на преобразователь расхода вихреакустический Метран-305ПР, выпускаемый по технической документации АО «ПГ «Метран». Преобразователь предназначен для измерения расхода, объема воды и водных растворов в заполненных трубопроводах.

Инструкция устанавливает методику его первичной (до ввода в эксплуатацию и после ремонта) и периодической поверок.

Интервал между поверками - четыре года.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1

Примечания

• 1 При поверке определение погрешности па расходомерной установке по методике 6.7.1 может быть заменено на имитационную поверку по методикам 6.3, 6.4. Имитационная поверка 6.5 может быть заменена на 6.7.2.

• 2 Допускается поверку преобразователей с несколькими выходными сигналами, соответствующими одной и той же измеряемой величине, производить по одному из этих сигналов, если иное не предусмотрено технической документацией на преобразователь.

• 3 Поверку преобразователя по методикам 6.5 или 6.7.2, 6.6, 6.8 проводить только при наличии соответствующих выходных сигналов.

• 4 При периодической поверке преобразователей исполнения Мстран-305ПР-ХХ/ХХ-25 погрешность измерения определять на расходомерной установке по методике 6.7.1

• 2.1 При проведении поверки должны быть использованы средства измере

ний и вспомогательное оборудование согласно таблице 2.1.

Таблица 2.1

Продолжение таблицы 2.1

• 3.1 При проведении поверки соблюдают общие требования безопасности при работе с преобразователями (СПГК.5204.000.00 РЭ), а также требования по безопасности эксплуатации применяемых средств поверки, указанных в технической документации на эти средства.

• 3.2 Должны соблюдаться требования безопасности к проведению электрических испытаний по ГОСТ 12.3.019-80.

• 3.3 Заземление должно выполняться в соответствии с требованиями ГОСТ 12.2.007.0-75.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (25 ± 10) °C;

• - относительная влажность воздуха нс более 80 %;

(Измененная редакция, Изм. №6).

• - атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

• - темпера гура рабочей жидкости от плюс 1 ⁰ до плюс 100 °C.

Питание преобразователя осуществляется от внешнего источника постоянного тока напряжением от 16 до 36 В. Требования к источнику питания - в соответствии с технической документацией на преобразователь.

Все вычисления проводятся до четырех значащих цифр.

• 5.1 Перед проведением поверки необходимо провести следующие подготовительные работы:

• - проверить наличие действующих свидетельств о поверке средств измерений, используемых при поверке преобразователей;

• - проверить наличие в паспорте необходимых записей, подписей и удостоверяющих печатей.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре должно быть установлено:

а) соответствие маркировки (обозначение и заводской номер) эксплуатационной документации (паспорту);

б) отсутствие механических повреждений (вмятин, трещин и других повреждений), ухудшающих внешний вид и препятствующих применению преобразователя;

в) отсутствие отложений на теле обтекания;

г) отсутствие отложений более 1 мм на проточной части преобразователя;

д) наличие пломб и клейм.

• 6.2.1 При опробовании проверяют работоспособность преобразователя. Опробование допускается совмещать с определением погрешности измерения.

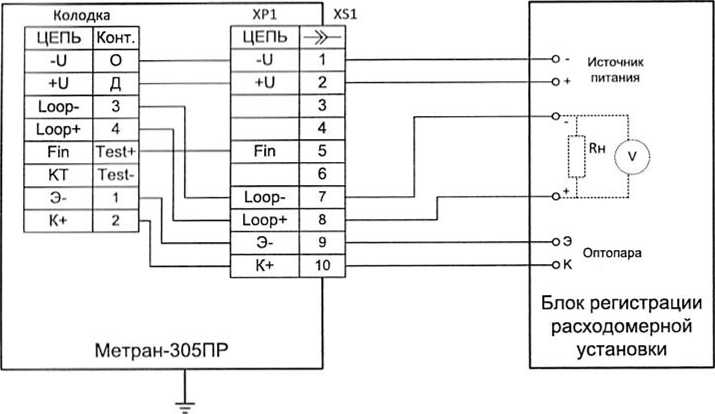

• 6.2.2 Опробование преобразователя на проливной установке

Изменяя значение расхода на проливной установке, убеждаются в соответствии показаний преобразователя установленному расходу.

• 6.2.3 Опробование преобразователя имитационным методом

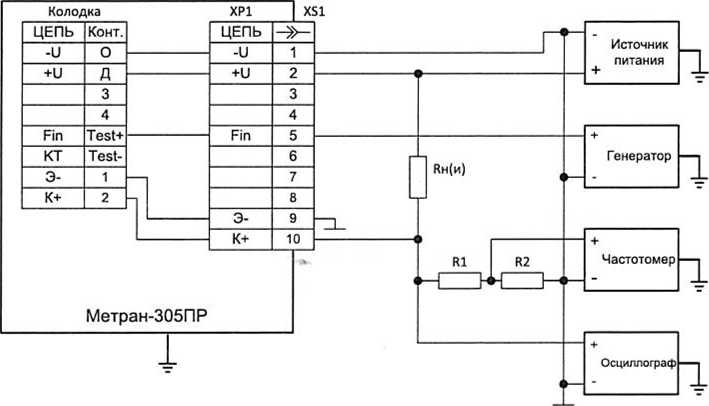

Собирается схема в соответствии с рисунком А. 1.

(Измененная редакция, Изм. №6).

С генератора подается имитирующий сигнал на преобразователь. Убеждаются в соответствии показаний преобразователя установленному расходу.

• 6.2.4 Результаты опробования считаются положительными, если нс возникло нештатных ситуаций, показания расходомера устанавливаются на «О» при отсутствии расхода, при увеличении (уменьшении) задаваемых значений расхода показания расходомера увеличиваются (уменьшаются).

• 6.3.1 Преобразователи исполнения Метран-305ПР-ХХ/ХХ-20, Метран-305ПР-ХХ/ХХ-30

• 6.3.1.1 При периодической поверке извлекается тело обтекания из проточной части преобразователя.

Повреждение острых кромок тела обтекания и посадочных поверхностей корпуса не допускается.

При повреждении тела обтекания производится его замена.

Примечание - Тела обтекания являются взаимозаменяемыми и могут использоваться с любым преобразователем расхода данного Ду и максимального рабочего давления.

Все тела обтекания проходят операции поверки в соответствии с настоящим разделом.

• 6.3.1.2 Микрометром произвести измерения характерного размера тела обтекания d, т.е. основания трапеции, которая образуется в сечении тела обтекания, в трех местах (по краям тела di, d₂ и в его середине dj). Определяется средний результат измерений по формуле:

d^+d^d,                     (6.1)

Примечание - Допускается при первичной поверке использовать результаты измерения тела обтекания в процессе его изготовления. В этом случае должен быть предъявлен документ, удостоверяющий результаты этих измерений.

Погрешность изготовления определяется по формуле:

• 5 =^i-100%,                         (6.2)

где d - измеренное значение характерного размера тела обтекания;

d„ - номинальный размер, приведенный в таблице 6.1.

Результат признается положительным, если погрешность 5 находится в пределах ± 0,3 %.

• 6.3.1.3 После проведения измерений на обтекателе устанавливается новый комплект уплотнительных колец, затем тело обтекания устанавливается в проточную часть. Производится затяжка болтов с моментом 42,5^+7,5 Н м.

После затяжки болтов соединение испытывается на герметичность на гидравлическом стенде путем создания во внутренней полости преобразователя давления воды, соответствующего максимальному рабочему давлению, но не превышающего:

• - (25±1,5) МПа для исполнения Метран-305ПР-ХХ/ХХ-20;

• - (37,5±1,5) МПа для исполнения Метран-305ПР-ХХ/ХХ-30;

Давление подается на время нс менее 5 мин.

Результаты испытания считаются положительными, если за время испытаний не наблюдалось просачивания воды, запотевания наружных сварных швов и снижения давления по манометру более чем на половину цены деления шкалы.

После испытаний на герметичность производится контрение болтов, крепящих тело обтекания, стальной проволокой диаметром 0,5 - 0,8 мм.

Таблица 6.1

6.3.2 Преобразователи исполнения Метран-305ПР-ХХ/ХХ-25

• 6.3.2.1 Определение отклонения характерного размера тела обтекания от номинального значения производится только при первичной поверке, при этом используются результаты измерения тела обтекания в процессе его изготовления. Результаты измерений удостоверяются соответствующим документом.

• 6.3.2.2 Погрешность изготовления определяется по формуле (6.2).

Результат признается положительным, если погрешность 8 находится в пределах ± 0,3 %.

Определение основной относительной погрешности измерения объема по импульсному сигналу проводится по методикам, приведенным в 6.4.1 или 6.4.2.

• 6.4.1 Определение основной относительной погрешности измерения объема по импульсному сигналу с заданием имитирующего сигнала генератором сигналов проводится в следующем порядке:

• 1) устанавливается цена импульса преобразователя согласно исполнению 2 (таблица 6.2) по цифровому протоколу или удалив перемычку на колодке преобразователя (в зависимости от исполнения преобразователя;

Таблица 6.2

• 3) собирается схема в соответствии с рисунком А. 1. Рекомендуемое значение сопротивления нагрузки (1000 ± 10) Ом;

• 4) подается напряжение (24 ± 2) В от источника питания;

• 5) подастся с генератора на преобразователь имитирующий сигнал - меандр, напряжением от 5 до 7 В. Устанавливается частота генератора:

fmax=krQ_milx/к,                             (6.3)

где к - коэффициент, выбираемый согласно таблице 6.1;

кг-коэффициент равный от 0,95 до 1,00;

Qmax - максимальный расход согласно таблице 6.3.

Таблица 6,3

Примечание - В зависимости от типа генератора допускается устанавливать период, вычисленный как величина, обратная частоте.

• 6)   не меняя частоту f_max, по частотомеру определяется период следования выходных импульсов Ти,

• 7) определяется период следования выходных импульсов Ти для частоты f_mi„, Гц, вычисляемой по формуле:

fmin=k3-Qmin/k,                            (6.4)

где Q,„i„ - минимальный расход согласно таблице 6.3;

Аз-коэффициент равный от 1,00 до 1,05;

• 8) определяется период следования выходных импульсов Ти для одной частоты, расположенной в диапазоне частот от до

• 9) устанавливается цена импульса преобразователя согласно исполнению 1. Аналогично определяется значение Ти для частоты имитационного сигнала согласно формуле (6.3);

• 10) погрешность при всех имитируемых расходах определяется по формуле: 8ки=100%-(Ти-Т_р)/Тр,                       (6.5)

где Ти - значение периода следования выходных импульсов, полученное при испытаниях, с;

Т_р - расчетное значение периода следования выходных импульсов, с.

Величина Т_р определяется по формуле:

Тр=3600С/е,                            (6.6)

где С - цена импульса согласно таблице 6.2, м³/имп;

Q - имитируемый расход, м³/ч, вычисляемый по формуле:

2= kf                                    (6.7)

где к - коэффициент, выбираемый согласно таблице 6.1;

/-частота имитационного сигнала, Гц;

Результат признается положительным, если погрешность 8ии на всех испытательных режимах находится в пределах ± 0,3 %..

• 6.4.2 Определение основной относительной погрешности измерения объема по импульсному сигналу с заданием имитирующего сигнала имитатором расхода Метран-550ИР проводится в следующей последовательности:

• 1) устанавливается цена импульса преобразователя согласно исполнению 2. Производятся операции по 6.4.1 перечислению 2);

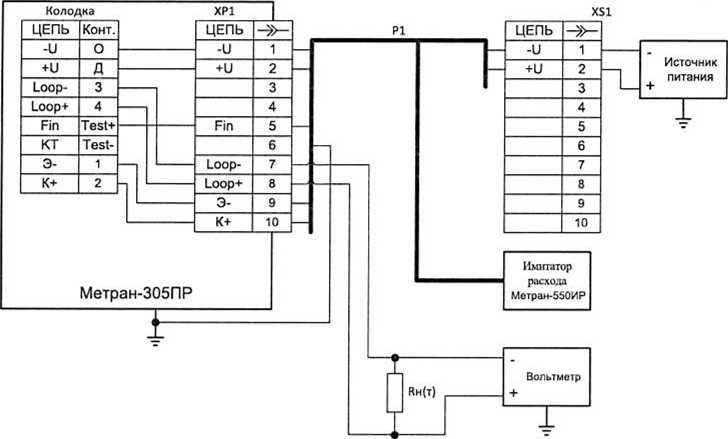

• 2) подключается имитатор расхода с помощью переходника в разрыв линии связи преобразователя и подходящего к нему кабеля. Соединяется вывод разъема переходника с клеммой "Земля" преобразователя в соответствии с рисунком А.З приложения А. Подается напряжение (18 ± 2) В от источника питания;

• 3) при помощи клавиши устанавливается тип выходного сигнала ОПТО;

• 4) при помощи клавиш      ИЛИ      устанавливается значение диаметра

условного прохода Ду и расчетное значение периода выходного сигнала имитатора Т_р, соответствующее минимальному расходу, указанному в первой строке таблицы 6.4 для данного значения диаметра условного прохода Ду.

Выбор Ду осуществляется в следующем порядке:

• - для преобразователей исполнения 50/50 и 100/50 Ду устанавливается равным 050;

• - для преобразователей исполнения 100/120 Ду устанавливается равным 080;

• - для преобразователей исполнения 100/200 Ду устанавливается равным 100.

На индикаторе отобразится информация в соответствии с рисунком 6.1;

Размерность

Л

Задаваемое значение периода

следования импульсов имитатора

Тр

Задаваемое значение периода следования импульсов имитатора размерность

Тр

______Л______ Л

Тип сигнала

Ду преобразователя

Рисунок 6.1

5) измеряется период выходного сигнала преобразователя Тк. для чего натки-мается клави- @ ша и ожидается появление на нижней строке индикатора значения измеренного периода с указанием размерности в соответствии с рисунком 6.2;

Измеренное значение периода следования выходных импульсов преобразователя

Размерность

Рисунок 6.2

Таблица 6.4

6) последовательно устанавливая при помощи клавиш Щ и Щ все расчетные значения периода выходного сигнала имитатора Т_р согласно таблице 6.4, измеряются соответствующие им периоды выходного сигнала преобразователя Т_1П для данного значения Ду.

Допускается проводить измерения для трех значений периода выходного сигнала имитатора Т_р, среди которых обязательно должны присутствовать минимальное и максимальное значения Т_р для данного значения Ду;

• 7) устанавливается цена импульса преобразователя согласно исполнению 1. Измеряется значение периода выходного сигнала преобразователя при максимальном расходе согласно таблице 6.4;

• 8) результаты поверки признаются положительными, если измеренные значения периода выходного сигнала Т,_и для каждого из имитируемых расходов лежат в пределах от Т_вых „„„ до Т_выхтах согласно таблице 6.4.

Определение основной погрешности измерения расхода по токовому сигналу проводится по методикам, изложенным в 6.5.1 или 6.5.2.

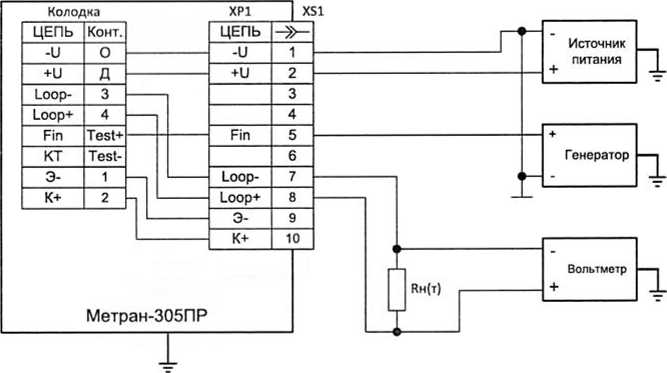

• 1) производятся операции согласно 6.4.1 перечислениям 1), 2), 4). Схема собирается в соответствии с рисунком А.2;

ВНИМАНИЕ: ИСПЫТАНИЯ ПРОВОДЯТСЯ ПРИ ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕГО ВОЗДУХА (20 ± 3) °C!

Допускается проводить испытания при температуре отличной от (20 ± 3) °C. При этом необходимо учитывать, что при изменении температуры окружающего воздуха от (20 ± 3) °C до любой температуры в рабочем диапазоне температур, пределы допускаемой дополнительной погрешности измерения не превышают ±0,1 % от диапазона изменения выходного сигнала на каждые 10 °C.

• 2) подается с генератора на преобразователь имитирующий сигнал - меандр напряжением от 5 до 7 В. Устанавливается частота генератора f_max, определяемая по формуле (6.3), при этом вместо Q_max использовать Qsnn- Не меняя частоту/ по вольтметру определяется напряжение U_u на сопротивлении нагрузки;

• 3) проводятся операции согласно перечислению 2) для частоты f_min, определяемой по формуле (6.4), при этом вместо О_т„, использовать Qunn, и еще для одной частоты, равнорасположенной от частот и ;

• 4) погрешность вычисляется:

- значение силы тока 1и, мА, токового выходного сигнала по формуле:

где Uu- измеренное значение напряжения на резисторе нагрузки, В;

Rh - сопротивление нагрузки, Ом;

- значение расхода Qu, м³/ч:

а) для токового сигнала с возрастающей характеристикой по формуле:

где /„и - минимальное значение токового выходного сигнала, равное 4 мА;

Imax - максимальное значение токового выходного сигнала, равное 20 мА;

1_и - значение тока, вычисленное по формуле (6.8);

Qi/пи и Qunn - нижний и верхний пределы измерения расхода по токовому сигналу, м³/ч;

б) для токового сигнала с убывающей характеристикой по формуле:

0^й ~ Qbiih

где Imint Imaxt Iu, Qiinn.Qiinii - тоже, что и в формуле (6.9);

- приведённую погрешность определения расхода по токовому выходному сигналу по формуле:

где О - имитируемый расход, м³/ч, вычисляемый по формуле (6.7).

Преобразователь считается выдержавшим испытания, если приведённая погрешность ургна всех испытательных режимах находится в пределах ± 0,2 % от величины установленного диапазона измерения

• 6.5.2 Определение основной погрешности измерения расхода по токовому сигналу с заданием имитирующего сигнала имитатором расхода Метран-550ИР проводится в следующей последовательности:

• 1) производятся операции согласно 6.4.2 перечислениям 2) - 4), при этом собирается схема в соответствии с рисунком А.З;

(Измененная редакция, Изм. №6).

• 2) по вольтметру определяется значение напряжения U;

• 3) последовательно устанавливая при помощи клавиш [Т] и [X]

все расчетные значения периода выходного сигнала имитатора Т_р, предусмотренные в имитаторе расхода для данного значения Ду, измеряются соответствующие им значения напряжения U.

Допускается проводить измерения для трех значений периода выходного сигнала имитатора Т_р, среди которых обязательно должны присутствовать минимальное и максимальное значения Т_р для данного значения Ду;

• 4) обработка результатов измерений проводится аналогично 6.5.1. В качестве значения имитируемого расхода Q принимать значения, указанные в таблице 6.4.

• 6.6 Определение основных относительных погрешностей преобразователя при выводе значений параметров по цифровому интерфейсу

• 6.6.1 Определение основной относительной погрешности измерения мгновенного расхода по цифровому интерфейсу проводится в следующей последовательности:

• 1) производятся операции согласно 6.4.1 перечислениям 1), 2), 4), 5). Схема при этом собирается в соответствии с рисунком А.6 для HART-протокола (рисунком А.7 - для взрывозащищенного исполнения) или рисунком А.8 для ModBus-протокола. Рекомендуемое значение сопротивления нагрузки для HART-протокола (500 ± 10) Ом. Частотомер, сопротивления Rl, R2 допускается нс подключать;

• 2) на персональном компьютере запускается конфигурационная программа HART - мастер или ModBus-Master при определении погрешности по HART-протоколу или ModBus-протоколу соответственно. Устанавливается связь с преобразователем. Программа переводится в режим автообновлепия значений с преобразователя;

• 3) определяется значение расхода Qy по показаниям программы;

• 4) определяется значение расхода Qy для частоты по формуле (6.4) и еще для одной частоты, расположенной в диапазоне частот от /_т1„до /жк/

• 5) для всех результатов измерений мгновенного расхода погрешность определяется по формуле:

З_вц=100%(Оу - Q)/Q,

где Qy — результат измерения расхода по программе, м³/ч;

Q - имитируемый расход, м³/ч.

Результат признается положительным, если погрешность З^ц на всех испытательных режимах находится в пределах ± 0,3 %.

• 1) производятся операции согласно 6.4.1 перечислениям 1), 2), 4). Схема при этом собирается в соответствии с рисунком А.4 для HART-протокола или рисунком А.5 для ModBus-протокола. Рекомендуемое значение сопротивления нагрузки для HART-протокола (500 ± 10) Ом. Рекомендуемое значение Rh(h) -(1000 ±10) Ом;

(Измененная редакция, Изм. №6).

• 2) на генераторе устанавливается имитирующий сигнал - меандр, напряжением от 5 до 7 В. Частота генератора f устанавливается по формуле:



(6.13)

где к - коэффициент, выбираемый согласно таблице 6.1;

Qmax — максимальный расход согласно таблице 6.3.

Сигнал с генератора на преобразователь не подается;

• 3) на персональном компьютере запускается конфигурационная программа HART-мастср или ModBus-Master при определении погрешности по HART-протоколу или ModBus-протоколу соответственно. Устанавливается связь с преобразователем. Программа переводится в режим автообновления значений с преобразователя;

• 4) устанавливается частотомер в режим счета импульсов. Показания частотомера сбрасываются в ноль;

• 5) фиксируется значение накопленного объема, отображаемое в окне программы, Ущ. С генератора на преобразователь подается имитирующий сигнал;

• 6) необходимо дождаться появления на экране частотомера количества импульсов не менее 100. Снимается имитирующий сигнал с преобразователя;

• 7) после остановки счета частотомера, с индикатора частотомера снимается число импульсов N. Фиксируется значение накопленного объема, отображаемое в окне программы, Уцг,

• 8) погрешность определяется по формуле:

8у_Ц= 100%>-(Vu2-Vm-CN)/CN,          (6.14)

где Уц2 и Уц1 - конечное и начальное значения объема по программе, м³;

С - цена импульса согласно исполнению 2 (таблица 6.2), м³/имп;

N - число импульсов по показаниям частотомера.

Результат признается положительным, если погрешность Зуц находится в пределах ± 0,3 %.

• 6.6.3 Определение основной относительной погрешности измерения времени наработки по цифровому интерфейсу проводится в следующей последовательности:

Если основная относительная погрешность преобразователя при измерении объема по импульсному выходному сигналу, определенная по методике 6.4, на всех испытательных режимах не превышает ±0,1 %, допускается определение основной относительной погрешности преобразователя при измсрсшги времени наработки по цифровому сигналу не проводить.

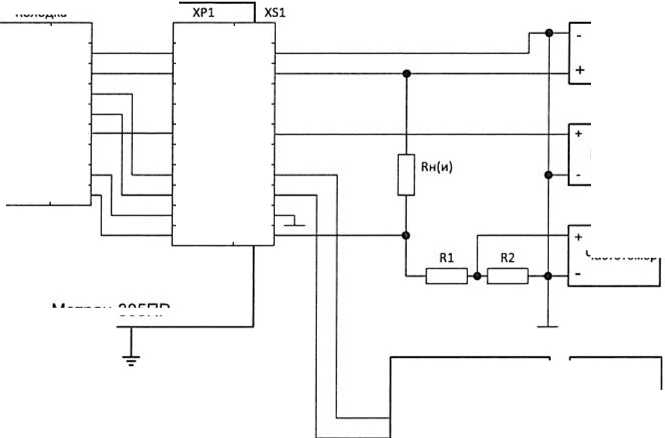

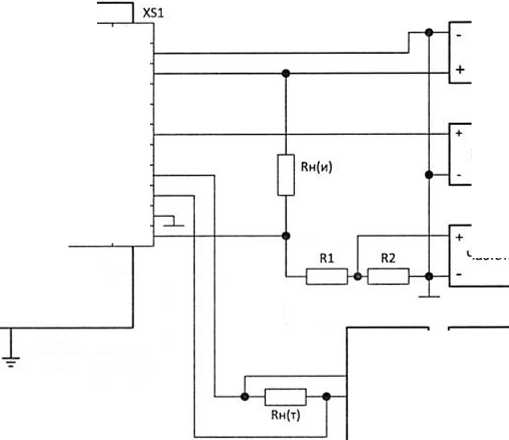

• 1)  собирается измерительная схема в соответствии с рисунком А.4 для HART-протокола или рисунком А.5 для ModBus-протокола. Рекомендуемое значение сопротивления нагрузки для HART-протокола (500 ± 10) Ом. Частотомер, генератор, сопротивления допускается нс подключать;

(Измененная редакция, Изм. №6).

• 2) на преобразователь подается напряжение питания (24 ± 2) В;

• 3) на персональном компьютере запускается конфигурационная программа HART-мастер или ModBus-Master при определении погрешности по HART-протоколу или ModBus-протоколу соответственно. Устанавливается связь с преобразователем. Программа переводится в режим автообновления;

• 4) необходимо дождаться обновления значения времени наработки в окис программы. В момент обновления значения времени включается секундомер. Запоминается обновленное значение времени наработки ti;

• 5) секундомер выключается в момент, когда в окне программы значение времени наработки обновится и станет равным:

t₂ = dt + ti (ч),                                  (6.15)

где dt - время, кратное 0,1 ч, но не менее 0,2 ч.

Снимаются показания с секундомера t_p.

• 6) погрешность измерений определяется по формуле:

6,=100% ■ (dt-3600 - t_p)/ t_p                         (6.16)

где dt - тоже, что и в (6.15);

t_p - время наработки, снятое с секундомера, с.

Результат признается положительным, если погрешность 6_t находится в пределах ±0,1 %

Расходомерная установка должна обеспечивать синхронизацию начала и окончания измерения объема эталонным средством измерения с первым и последним импульсами преобразователя. Пределы относительной погрешности измерения объема эталонным средством измерения объема не более ± 0,3 %.

Определение погрешности проводится в следующей последовательности:

• 1) на измерительный трубопровод устанавливается преобразователь согласно требованиям, указанным в эксплуатациошгой документации на расходомер.

Импульсный выходной сигнал преобразователя подключается к системе регистрации расходомерной установки в соответствии с рисунком А.6. Устанавливается цена импульса преобразователя согласно исполнению 2 (таблица 6.2). На преобразователь подается питание от 16 до 36 В.

• 2) на расходомерной установке устанавливается расход, соответствующий режиму 1, согласно таблице 6.5 с учетом данных таблицы 6.6. Выдерживается расход в течение времени t, с, вычисляемого по формуле:

t=150k/Q,                                     (6.17)

где Q - установленный расход, м³/ч;

к- коэффициент, выбираемый согласно таблице 6.1.

После выдержки производится измерение объема преобразователем и эталонным средством измерения объема, входящим в состав расходомерной установки. Начало и окончание измерения объема эталонным средством измерения должны быть синхронизированы с первым и последним импульсами преобразователя.

Таблица 6.5 - Режимы испытаний на расходомерной установке

Примечание - Если максимальный расход расходомерной установки меньше расхода, соответствующего режиму 1, допускается максимальный расход при испытаниях принимать соответствующим максимальному расходу установки, при условии, что он составляет нс менее 0,25 Qmax.

Таблица 6.6 - Дополнительные требования к испытаниям на расходомерной установке

• -  ± 1,0 %-при значениях расхода в диапазоне от Qi до Q_max;

• -  ± 1,5 % - при значениях расхода в диапазоне от Q2 до Qi;

• -  ± 3,0 % - при значениях расхода в диапазоне от Qmin до Q2,

где Qi и Q2 - величины расходов согласно таблице 6.3.

• 1) производятся операции согласно 6.7.1 перечислениям 1), 2). Токовый выходной сигнал преобразователя подключается к системе регистрации расходомер-ной установки в соответствии с рисунком А.6.

(Измененная редакция, Изм. №6).

ВНИМАНИЕ! ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ ДОЛЖНА СОСТАВЛЯТЬ ПЛЮС (20 ± 3) °C.

Допускается проводить испытания при температуре, отличной от (20 ± 3) °C. При этом необходимо учитывать, что при изменении температуры окружающего воздуха от (20 ± 3) °C до любой температуры в рабочем диапазоне температур, пределы допускаемой дополнительной погрешности измерения не превышают ±0,1% от диапазона изменения выходного сигнала на каждые 10 °C.

• 2) не менее 10 раз произвести одновременное измерение расхода преобразователем и эталонным средством измерения расхода. Измерения производить с интервалом равным T_h где Т, - любое число в диапазоне от 0,5 до 5,0 с. Повторить испытания для всех режимов согласно таблице 6.5;

• 3) Погрешность измерения расхода преобразователей по токовому выходному сигналу определяется по формуле:

Г», = _n^QU~^Qn^T ‘^100% >                          (6-20)

УвПИ ^1ГПИ

где Qu - измеренное значение расхода, м³/ч, определяемое по формуле (6.9) или (6.10), в зависимости от вида характеристики токового сигнала;

Qjt - значение расхода с эталонного средства измерения, м³/ч;

Qbiih и Qunn - верхний и нижний пределы измерения расхода по токовому выходному сигналу, м³/ч.

Примечание - При необходимости перед проливкой допускается корректировать Qnntt и Qi_infl.

Вычисляется среднее арифметическое значение приведенной погрешности измерения у„_рср.

Преобразователь считается выдержавшим испытания, если среднее арифметическое значение погрешностей измерения расхода у_{пр ср} находится в пределах значения приведённой погрешности у„_ртах, вычисленной по формуле:

7%,™ =±{Кн-           +0,002)-100%,            (6.21)

tw *1ипи

где Кн - коэффициент равный:

0,010 - при значениях расхода в диапазоне от Qi до Q_max;

0,015 - при значениях расхода в диапазоне от Q? до Qr,

0,030 - при значениях расхода в диапазоне от Q_mi„ до Qr,

Qbiih , Qhiih, 2эт- тоже, что и в формуле (6.20);

Qi, Q2, Qmin, Qmax - значения расхода, указанные в таблице 6.3.

• 1) проточная часть преобразователя заполняется водой. Вода в проточной части должна быть неподвижна;

• 2) собирается схема в соответствии с рисунком А. 1. Частотомер, сопротивления допускается не подключать;

• 3) подается напряжение от источника питания (24 ± 2) В;

• 4) на генераторе устанавливается имитирующий сигнал - меандр, напряжением от 5 до 7 В. Устанавливается частота генератораf_max согласно формуле (6.3);

• 5) не меняя частоту f_max, с индикатора снимается значение расхода Qu',

• 6) операции проводятся согласно перечислениям 4); 5) для частоты f_min, определяемой по формуле (6.4), и еще для одной частоты, расположенной в диапазоне частот от f_min до f_max;

• 7) погрешность определяется по формуле:

8_qjk=100%(Qu-Q)/Q,                (6.22)

где Qu — результат, считываемый с индикатора;

Q - имитируемый расход, м³/ч, вычисляемый по формуле (6.7).

В качестве оценки фактического значения погрешности принимается наибольшее из найденных значений

Результат признается положительным, если погрешность 8qm находится в пределах ± 0,3 % плюс одна единица младшего разряда.

Испытания проводить при цене импульса согласно исполнению 2.

• 1) проточная часть преобразователя заполняется водой. Вода в проточной части должна быть неподвижна;

• 2) собирается схема в соответствии с рисунком А. 1. Питание на преобразователь не подавать;

• 3) на генераторе устанавливается имитирующий сигнал - меандр, напряжением от 5 до 7 В. Частота генератора f устанавливается согласно формуле (6.13).

Сигнал с генератора на преобразователь нс подастся;

• 4) подастся напряжение от источника питания (24 ± 2) В;

• 5) частотомер устанавливается в режим счета импульсов. Показания частотомера сбрасываются в ноль;

• 6) фиксируется значение накопленного объема Vi, отображаемое ЖКИ. С генератора подастся имитирующий сигнал на преобразователь;

• 7) необходимо дождаться появления на экране частотомера количества импульсов не менее 100. Снимается имитирующий сигнал с преобразователя;

• 8) после остановки счета частотомера, с индикатора частотомера снимается число импульсов N. Фиксируется значение накопленного объема V₂, отображаемое ЖКИ;

• 9) погрешность измерения определяется по формуле:

5^=700%/^ - Ку- CN)/C-N               (6.23)

где Ку— начальное значение накопленного объема, снятое с ЖКИ;

V2 — конечное значение накопленного объема, снятое с ЖКИ;

С - цена импульса согласно таблице 6.2, м³/имп;

2V- число импульсов, снятое с частотомера.

Результат признается положительным, если погрешность 5«ж находится в пределах ± 0,3 % плюс одна единица младшего разряда.

Если основная относительная погрешность преобразователя при измерении объема по импульсному выходному сигналу, определенная по методике 6.4, на всех испытательных режимах не превышает ± 0,1 %, допускается определение относительной погрешности преобразователя при измерении времени наработки по ЖКИ не проводить.

• 1) преобразователь расхода и источник питания соединяют в соответствии с рисунком А. 1. Генератор, частотомер и сопротивления допускается не подключать;

• 2) подастся напряжение от источника питания (24 ± 2) В;

• 3) необходимо дождаться обновления значения времени наработки на индикаторе преобразователя;

• 4) в момент обновления значения времени наработки включается секундомер. Необходимо запомнить обновленное показание времени наработки /у, снятое с индикатора;

• 5) секундомер выключается в момент, когда на индикаторе значение времени наработки обновится и становится равным согласно формуле (6.15).

Снимаются показания с секундомера t_p;

• 6) погрешность измерения времени наработки по ЖКИ 5, определяется по формуле (6.16).

Результат признается положительным, если погрешность 5, находится в пределах ± 0,1 %.

• 8.1 Положительные результаты поверки средств измерений удостоверяются знаком поверки и свидетельством о поверке или записью в паспорте средства измерений, заверяемой подписью поверителя и знаком поверки. Знак поверки наносится на свидетельство о поверке или в паспорт.

По окончании поверки проводится пломбирование преобразователя электронного и тела обтекания.

• 8.2 Отрицательные результаты поверки средств измерений удостоверяются извещением о непригодности к применению.

(Обязательное)

ХР1 - вилка типа 2РМГ22Б1 ОШ 1Е1Б;

XS1 - розетка типа 2РМ22КПН10Г1В1;

Rh(h) - сопротивление нагрузки для импульсного выходного сигнала;

R1 - резистор 82 кОм ± 5 % 0,125 Вт;

R2 - резистор 15 кОм ± 5 % 0,125 Вт.

Примечания

• 1 При исполнении преобразователя с сальниковым вводом провода присО' единять к колодке.

• 2 В качестве сопротивления нагрузки допускается использовать магазин сопротивлений Р4831.

Рисунок А. 1 - Схема подключения преобразователя при определении погрешности измерения объема по импульсному сигналу и погрешности измерения по ЖКИ

Рисунок А.1 (Измененная редакция, Изм. №6).

ХР1 - вилка типа 2РМГ22Б10Ш1Е1Б;

XS1 - розетка типа 2РМ22КПН10Г1В1;

Rji(t) - мера сопротивления МС 3007, 100 Ом.

Примечания:

• 1 При исполнении преобразователя с сальниковым вводом провода присоединять к колодке.

• 2 Допускается использовать меру сопротивлений 250 Ом.

• 3 При наличии второго разъема (розетка типа 2РМ22Б10Г1В1) на корпусе преобразователя подключение к токовому выходному сигналу 4-20мА производить к контактам 6 - «Loop-» и 8 - «Ьоор+».

Рисунок А.2 - Схема подключения преобразователя с токовым сигналом и при определении погрешности измерения по токовому сигналу

Рисунок А.2 (Измененная редакция, Изм. №6).

R н(т) - магазин сопротивлений Р4831;

Pl - переходник (входит в состав Метран-550ИР).

Примечания:

• 1 При исполнении преобразователя с сальниковым вводом провода присоединять к колодке.

• 2 При определении погрешности измерения по импульсному выходному сигналу вольтметр с сопротивлением нагрузки можно нс подключать.

• 3 При наличии второго разъема (розетка типа 2РМ22Б10Г1В1) на корпусе преобразователя подключение к токовому выходному сигналу 4-20мА производить к контактам 6 - «Loop-» и 8 - «Loop+».

Рисунок А.З - Схема подключения преобразователя при определении погрешности измерения по импульсному выходному сигналу или токовому сигналу с использованием имитатора расхода Метран-550ИР

Рисунок А.З (Измененная редакция, Изм. №6).

Источник питания

Метран-305ПР

Генератор

ХР1 - вилка типа 2РМГ22Б10Ш1Е1Б;

XS1 - розетка типа 2РМ22КПН10Г1В1;

Rh(h) - сопротивление нагрузки для импульсного выходного сигнала;

Rh(t) - сопротивление нагрузки для токового выходного сигнала;

ПК - персональный компьютер;

R1 - резистор 82± 5 % кОм 0,125 Вт;

R2 - резистор 15± 5 % кОм 0,125 Вт.

Примечания:

• 1 При исполнении преобразователя с сальниковым вводом провода присоединять к колодке.

• 2 Вместо HART - модема и персонального компьютера допускается использовать коммуникатор (например Метран-650).

• 3 В качестве сопротивления нагрузки допускается использовать магазин сопротивлений Р4831.

• 4 При наличии второго разъема (розетка типа 2РМ22Б10Г1В1) на корпусе преобразователя подключение к токовому выходному сигналу 4-20мА производить к контактам 6 - «Loop-» и 8 - «Loop+».

Рисунок А.4 - Схема подключения преобразователя при определении погрешности измерения по цифровому сигналу на базе HART - протокола

Рисунок А.4 (Измененная редакция, Изм. №6).

Частотомер

Источник питания

Генератор

ХР1 - вилка типа 2РМГ22Б10Ш1Е1Б;

XSI - розетка типа 2РМ22КПН10Г1В1;

Rh(h) - сопротивление нагрузки для импульсного выходного сигнала;

ПК - персональный компьютер;

R1 - резистор 82 кОм ± 5 % 0,125 Вт;

R2 - резистор 15 кОм ± 5 % 0,125 Вт.

Примечания:

• 1 При исполнении преобразователя с сальниковым вводом провода присоединять к колодке.

• 2 В качестве сопротивления нагрузки допускается использовать магазин сопротивлений Р4831.

• 3 При наличии второго разъема (розетка типа 2РМ22Б10Г1В1) на корпусе преобразователя подключение к цифровым выходным сигналам производить к контактам 1 - «485А» и 2 - «485В» разъема.

Рисунок А.5 - Схема подключения преобразователя при определении погрешности измерения по цифровому сигналу на базе ModBus - протокола

Рисунок А.5 (Измененная редакция, Изм. №6).

Rii сопротивление нагрузки блока регистрации расходомерной установки.

Примечания:

• 1 11ри исполнении преобразователя с сальниковым вводом провода присоединять к колодке.

• 2 11ри определении погрешности измерения по импульсному выходному токовый выходной сигнал к блоку регистрации расходомерной установки можно не подключать.

• 3 11ри наличии второго разъема (розетка типа 2РМ22Б10Г1В1) на корпусе преобразователя подключение к токовому выходному сигналу 4-20мА производить к контактам 6 - «Loop-» и 8 - «Ьоор+».

Рисунок А.6 - Схема подключения при определении погрешности измерения

по импульсному или по токовому выходным сигналам на расходомерном стенде

Рисунок Л.6 (Измененная редакция, Изм. №6).

Рисунки А.7-А.10 (Исключены, Изм. №6).

31

¹

проточная часть преобразователя заполняется рабочей жидкостью. Жидкость в проточной части должна быть неподвижна;

²

Примечание - При поверке преобразователя без демонтажа с трубопровода перекрыть трубопровод после преобразователя, перекрыть трубопровод перед преобразователем, жидкость из перекрытого участка не сливать. При поверке преобразователя, нс установленного на трубопровод, заглушить проточную часть с одной стороны и заполнить сс водой.

³

необходимо повторить измерения для всех режимов согласно таблице 6.5;

⁴

погрешность измерения для всех режимов определяется по формуле:

100% • (%- И_эч)/К_эт>                         (6.18)

где У_эт - действительное значение объема, определяемое эталонным средством измерения, м³;

V_u - объем, м³, измеренный преобразователем и определяемый по формуле:

V_U=C N,                                   (6.19)

где N - количество импульсов, поступивших на импульсный выход преобразователя от начала и до окончания измерения объема;

С - цена импульса согласно таблице 6.2, м³/имп;

Преобразователь считается выдержавшим испытания, если относительная погрешность измерения объема на всех испытательных режимах находится в пределах:
