ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

СЧЕТЧИКИ ГАЗА СГБМ-1,6

Методика поверки ПДЕК.407292.001 И1

с изменением №2

Начальник отдела НИО-13

А.И. Горчев ла: 8(843)272-01-12

Казань

2019

РАЗРАБОТАНА

УТВЕРЖДЕНА

ФГУП «ВНИИР»

ООО ПКФ «БЕТАР»

ФГУП «ВНИИР»

СОДЕРЖАНИЕ

5 Требования к квалификации поверителей

Приложение А (рекомендуемое) Схема структурная проверки

герметичности счетчика газа СГБМ-1,6

Приложение Б (рекомендуемое) Схема структурная поверки

счетчика газа СГБМ-1,6

Приложение В (обязательное) Методика выборочной первичной поверки.........

СОДЕРЖАНИЕ

5 Требования к квалификации поверителей

Приложение А (рекомендуемое) Схема структурная проверки

герметичности счетчика газа СГБМ-1,6

Приложение Б (рекомендуемое) Схема структурная поверки

счетчика газа СГБМ-1,6

Приложение В (обязательное) Методика выборочной первичной поверки.........

Настоящая инструкция распространяется на счетчики газа СГБМ-1,6 (далее счетчики), предназначенные для измерения и учета прошедшего через счетчик объема газа для коммунальных нужд и устанавливает методы и средства первичной и периодической поверок счетчиков.

Допускается проведение выборочной первичной поверки однотипных счетчиков на основании планов непрерывного статистического приемочного контроля качества по альтернативному признаку. Методика выборочной первичной поверки приведена в Приложении В.

(Введен дополнительно, Изм. № 2)

Интервал между поверками - 12 лет.

1 Операции поверки

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1

Наименование операции

Пункт рекомендации

1. Внешний осмотр

6.1

2. Опробование на функционирование

6.3

3. Проверка герметичности

6.4

4. Определение метрологических характеристик

6.5

Таблица 1 (Измененная редакция, Изм. № 1)

2 Средства поверки

  • 2.1 При проведении поверки должны быть применены следующие средства поверки:

  • - рабочий эталон 1-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии № 2825 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа» (установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределами основной относительной погрешности не более ±0,33 % для счетчиков газа класса точности 1.0 и не более ±0,5 % для счетчиков газа класса точности 1,5);

  • - секундомер механический типа СОПпр (Номер в Госреестре СИ 11519-11), класс точности 3, с диапазоном измерения от 0 до 30 мин.;

  • - барометр-анероид М-110 (Номер в Госреестре СИ 3745-73), пределы допускаемой абсолютной погрешности в диапазоне от 5 до 100 мм.рт.ст. ±2.5 мм.рт.ст.; в остальном диапазоне ±1,5 мм.рт.ст.. с диапазоном измерения от 5 до 790 мм рг. ст.;

  • - прибор комбинированный Testo 174Н (Номер в Госреестре СИ 47602-11), пределы допускаемой абсолютной погрешности измерения относительной влажности ±3 %, пределы допускаемой абсолютной погрешности измерения температуры ±0.5 °C, с диапазоном измерения относительной влажности от 5 до 95 % и диапазоном измерения температуры от минус 20 до плюс 70 °C;

  • - стенд для проверки на герметичность с рабочим давлением не менее 10 кПа.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Раздел 2 (Измененная редакция, Изм. № 2)

Примечание:

  • 1. Допускается применение других средств измерений (далее СИ) с характеристиками, не уступающими указанным, аттестованных (поверенных) в установленном порядке.

  • 2. Схема поверки счетчика приведена в приложении Б.

  • 3. Точное значение расхода в поверочных установках с микросоплами определяется применяемыми микросоплами и указывается в свидетельстве о поверке микросопла.

3 Требования безопасности

  • 3.1 При проведении поверки должны быть соблюдены следующие требования:

  • - монтаж и демонтаж счетчика в измерительную линию должен производится согласно его эксплуатационной документации;

  • - все металлические части рабочего места, корпус блока управления клапанами и системный блок ПЭВМ должны быть заземлены;

  • - персонал должен быть изолирован от пола (земли), т.е. под ногами иметь антистатический коврик и работать с антистатическим браслетом.

4 Условия поверки и подготовка к ней

При проведении поверки должны соблюдаться следующие условия:

  • - поверочной средой является воздух;

  • - температура окружающего воздуха и поверочной среды                 (20 ± 5) °C;

  • - изменение температуры в течение одной поверки не должно превышать ± 1 °C;

  • - относительная влажность воздуха, не более                              80 %;

  • - атмосферное давление                                    от 630 до 800 мм. рт. ст.;

  • - счетчик и средства поверки выдерживают до начала проведения поверки в помещении, где проводят поверку, не менее трех часов.

(Измененная редакция, Изм. № 2)

5 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы на счетчик и средства поверки, а также настоящую методику поверки.

Раздел 5 (Измененная редакция, Изм. № 2)

6 Проведение поверки

  • 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие счетчика следующим требованиям:

  • - отсутствие видимых повреждений, препятствующих правильному снятию показаний жидкокристаллического индикатора счетчика газа;

  • - наличие товарного знака, знака класса точности, порядкового номера и года изготовления;

  • - цена деления ЖКИ 0,001 м3 (устанавливается по положению знака точки на ЖКИ отсчетного устройства);

  • - наличие пломб на местах, определяемых технической документацией на поверяемый счетчик.

6.2 (Исключен. Изм. № 1)

  • 6.3 Опробование на функционирование

  • 1)  счетчик устанавливают на установку поверочную по схеме согласно приложения Б;

  • 2)  устанавливают показания вакуумметра в пределах от минус 0.1 до минус 0.08 МПа;

  • 3)  включают на блоке управления клапанами расход 1,6 м3/ч (микросопло «5»);

  • 4)  измеряют секундомером интервал времени между сменой показаний индикатора;

  • 5)  время между двумя срабатываниями последнего разряда индикатора должно быть в пределах от 1,8 до 2,7 секунд.

  • 6.4 Проверка герметичности

Счетчик должен быть герметичным. Для проверки герметичности счетчик:

  • 1)  устанавливают на стенд для проверки на герметичность согласно приложению А;

  • 2)  нажимают кнопку «Пуск» на Блоке управления клапанами. При этом стенд автоматически устанавливает избыточное давление 10 кПа (0,1 кгс/см2) при помощи электромагнитных клапанов «1», «2», «3» и датчика уровня «4»;

  • 3) устанавливают указатель уровня «5» на водяном манометре фактический уровень избыточного давления;

  • 4)  убеждаются, что не наблюдается падение давления по манометру водяному в течение не менее 1.5 минут.

Если избыточное давление за 1.5 минуты не понижается, то счетчик считают герметичным.

  • 6.5 Определение метрологических характеристик

    • 6.5.1 Подготовка установки для поверки счетчиков газа автоматизированной УПАСГ-1,6М к работе.

Выбрать на мониторе ПЭВМ в каталоге программ программу «Стенд СГ». Ввести в соответствующие графы значения коэффициентов сопел, атмосферное давление, фамилию и инициалы поверителя.

  • 6.5.2 Определение относительной погрешности счетчика

6.5.2.1 Подключить идущий от блока управления кабель с разъемом или с инфракрасным приемником (в зависимости от исполнения выхода, предназначенного для поверки) к счетчику газа и запустить программу «Стенд СТ»;

При запуске программы происходит заданное автоматическое переключение сопел и автоматически фиксируются на каждом измеряемом расходе:

Ti - температура наружного воздуха, °C, измеренная около всасывающего патрубка счетчика;

APi - перепад давления, измеренный в мм вод. ст.;

ti - время 10 интервалов между импульсами, подаваемыми на индикатор; в течении каждого интервала счетчик фиксирует объем с дискретностью соответствующей цене младшего разряда индикатора, т.е. 0.001 м3;

и автоматически определяется относительная погрешность счетчика на «1» (0,04 м3/ч), «2» (0,32 м3/ч) и «3» (1.6 м3/ч) поверочных расходах.

Относительная погрешность вычисляется по формуле:

10-И 8t =----2^x100% И

г0/

(1)

где Voi - эталонный объем газа (воздуха), прошедшего через счетчик за время измерения, л, который определяется по формуле:

273,15 х/;х 1-

где Ki - коэффициент сопла.

13

(2)

СвК. применяемого на поверяемом расходе. Ki бе

рется из свидетельства о поверке сопла;

Ра - атмосферное давление, мм. рт. ст.

(Введен дополнительно, Изм. № 2)

Относительная погрешность счетчика с температурной коррекцией определяется по фор

муле:

(3)

к - поправочный коэффициент приведения к нормальной температуре Тн=20 °C, который вычисляется по формуле:

(4)

Тисп - температура окружающего воздуха в условиях испытаний, °C.

После завершения измерений параметров счетчика на экран выводятся значения относительной погрешности на «1», «2» и «3» поверочных расходах;

Значение относительной погрешности не должно превышать:

в диапазоне расходов от Qmhh до 0,2(}макс

в диапазоне расходов от 0,2-QMaKC до QMaxc включительно

± 2,5 %;

для класса точности 1,0

для класса точности 1.5

± 1,0%;

±1,5%

6.5.3 Измерение перепада давления

6.5.3.1 При определении относительной погрешности на УПАСГ-1,6М на «3» расходе (1,6 м3/ч) программа «Стенд СГ» автоматически измеряет перепад давления.

Допустимое значение потери давления на расходе «3» должно быть не более 160 мм вод. ст. (1,6 кПа).

7 Оформление результатов поверки

7.1 При положительных результатах первичной поверки счётчик признают пригодным к эксплуатации и на него наносят знак поверки. Результат поверки оформляют записью в руководстве по эксплуатации и удостоверяют знаком поверки и подписью поверителя. Результаты поверки заносят в протокол произвольной формы.

В протоколе поверки отражают следующую информацию:

  • -  номер протокола:

  • -  наименование, тип. модификацию и год изготовления счетчика;

  • -  заводской номер

  • - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений;

  • -  наименование и адрес заказчика (при необходимости);

  • -  место проведения поверки;

  • -  наименование методики поверки;

  • -  средства поверки;

  • -  условия поверки;

  • -  результаты поверки;

  • -  дата проведения поверки;

  • -  фамилия, инициалы и подпись поверителя.

  • 7.2 При положительных результатах периодической поверки счётчика оформляют свидетельство о поверке средства измерений по форме в соответствии с Приложением 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815. или делают соответствующую запись в руководстве по эксплуатации.

  • 7.3 При отрицательных результатах поверки счётчик считают непригодным к эксплуатации и на него оформляется извещение о непригодности к применению в соответствии с Приложением 2 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815.

Раздел 7 (Измененная редакция, Изм. № 2)

Приложение А

(рекомендуемое)

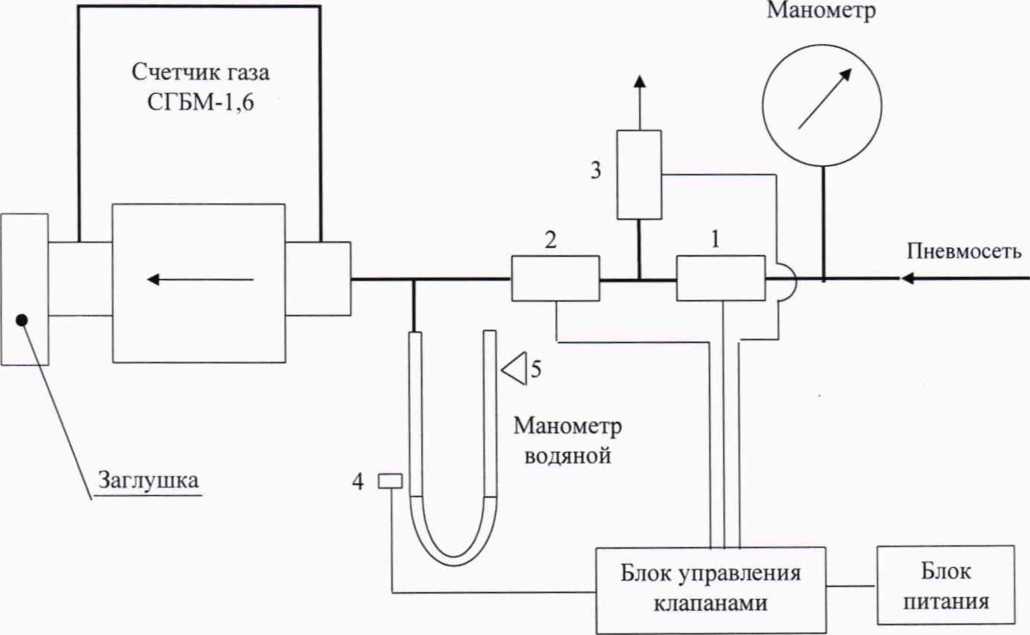

Схема структурная проверки герметичности

счетчика газа СГБМ-1,6

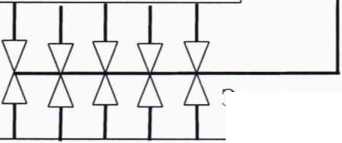

Приложение Б (рекомендуемое) Схема структурная поверки счетчика газа СГБМ-1,6

Печатающее устройство

Вакуумметр

К вакуумной сети Кран

*—----DX}

К датчику перепада давления

Электромагнитные клапана

Датчик температуры

Счетчик

газа

СГБМ-1,6

APi

zx

Фильтр

«1»

Микросопла критические ~1 Ра

Барометр

Монитор

Системный блок ПЭВМ

Блок управления

Держатель счетчика

Приложение В (обязательное) Методика выборочной первичной поверки

Ограничение риска потребителя при контроле поставщика

Согласно рекомендациям ГОСТ Р 50779.51 применено значение ро = 0.75 (степень доверия Т5: наличие сертификата соответствия системы менеджмента качества требованиям ISO 9001, применение поставщиком процедур статистического управления качеством, долговременные поставки высококачественной продукции).

Отбор единиц продукции для контроля

Правила отбора для контроля единиц продукции из потока продукции - по ГОСТ 18321-73 (пункт 3.5 «Систематический отбор»).

Параметры планов непрерывного контроля

Принимается нормативный уровень несоответствий NQL=0,8 (граничное значение уровня несоответствующих единиц продукции 0,8 %). Вид несоответствия - отрицательный результат поверки счетчика.

Значение приемочного числа С=0 (максимально допустимое число несоответствующих единиц продукции среди п проконтролированных единиц продукции, используемое при принятии решения об ослаблении контроля).

Значение браковочного числа R=1 (минимальное число несоответствующих единиц продукции среди п проконтролированных единиц продукции, используемых при принятии решения об усилении контроля).

Коэффициент ослабления контроля d=3,0.

Число стадий к=3 - трехстадийный план выборочного контроля, fo, f/, f?, fj - частоты стадий, fo = 1. Частоты проверок f/ на стадиях выборочного контроля приведены в таблице В. 1.

Минимальная длина стадий (партий) п допустимых планов для соответствующих комбинаций k. d. R равна 143 счетчика.

План непрерывного статистического приемочного контроля

Выбран трехстадийный план непрерывного статистического приемочного контроля с коэффициентом ослабления 3,0. Для обеспечения наилучшего показателя качества потока

продукции выбираем уровень несоответствий NQL 0,8%. Браковочное число R = 1. Таблица В.1

Коэффициент ослабления d

Номер стадии i

1

2

3

3.0

1/3

1/9

1/27

Определение метрологических характеристик проводится в соответствии с п. 6.4 настоящей методики.

План включает в себя стадию сплошного и стадии выборочного контроля. На стадии сплошного контроля проводится поверка каждого выпускаемого счетчика до появления серии из не менее п счетчиков, прошедших поверку подряд. После появления серии из не менее п счетчиков, прошедших поверку, переходят к стадии выборочного контроля - к ослаблению контроля. При получении несоответствующего счетчика возвращаются к предыдущей стадии или к сплошному контролю - усиление контроля.

Согласно пункта 8.1 ГОСТ Р 50779.51 допускается увеличивать длину стадии л, приведенную в таблицах каталога. Для оптимизации чисел длины стадии и выборки увеличим длину стадии с 143 до 150 счетчиков. При получении 150 годных счетчиков переходят к первой стадии с частотой проверок f/= 1/3 при коэффициенте ослабления d = 3,0. Подвергают выборочному контролю каждый третий счетчик. При получении 50 годных счетчиков переходят ко второй стадии с частотой проверок f2 = 1/9. При получении 17 годных счетчиков переходят к третьей стадии с частотой проверок f? = 1/27. После появления серии из 6 годных счетчиков подряд (отсутствие несоответствий среди проконтролированных счетчиков) на третьей стадии выборочного контроля продолжают выборочный контроль с частотой £? = 1/27.

Если число несоответствующих единиц счетчиков стало равным браковочному числу R=1 (появление первого несоответствия с начала отсчета проконтролированных счетчиков на стадии выборочного контроля), то производят усиление контроля. Данная стадия счетчиков подвергается поверке с частотой равной частоте предыдущей стадии выборочного контроля или сплошного контроля.

При выявлении несоответствий, несоответствующий счетчик бракуют, удаляют из потока сданной продукции и идентифицируют в соответствии со стандартами предприятия.

Внешний осмотр по пункту 6.1 и проверка герметичности счетчика по пункту 6.3 методики поверки ПДЕК.407292.001 И1 (с изменением № 2) проводится для каждого счетчика.

Приемка продукции

При отсутствии несоответствий в выборке положительные результаты выборочной первичной поверки распространяют на всю партию. До окончания поверки счетчиков выборки, счетчики партии считаются находящимися в первичной поверке и к оформлению результатов поверки не допускаются. При выявлении несоответствия, забракованный счетчик заменяют выбранным случайным образом из партии, увеличивают количество счетчиков в выборке до требуемого и возвращаются к предыдущей стадии выборочного контроля или к сплошному контролю - усиление контроля.

Оформление результатов выборочной поверки

При выборочной поверке ведут протокол.

В протоколе поверки отражают следующую информацию:

  • -  номер протокола;

  • -  наименование, тип, модификацию и год изготовления счетчика;

  • -  заводской номер;

  • - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений;

  • -  наименование и адрес заказчика (при необходимости);

  • -  место проведения поверки;

  • -  наименование методики поверки;

  • -  средства поверки;

  • -  условия поверки;

  • -  результаты поверки;

  • - дата проведения поверки;

фамилия, инициалы и подпись поверителя. Рекомендованная форма протокола приведена ниже.

Результаты поверки оформляются в соответствии с пунктом 7 настоящей методики.

Протокол №____

Дата

Номер стадии

Количество счетчиков, поверенных в данной стадии

№ несоответствующе го счетчика

№ извещения о непригодное ти

Подпись

поверителя

Приложение В (Введено дополнительно, Изм. № 2)
