УТВЕРЖДАЮ

Генеральный директор ООО «Автопрогресс-М»

«15» марта 2017 г.

А.С. Никитин

Тахеометры электронные СХ, FX МЕТОДИКА ПОВЕРКИ МПАПМ 14-17

г. Москва, 2017 г.

Настоящая методика поверки распространяется на тахеометры электронные СХ, FX (далее - тахеометры), производства «TOPCON CORPORATION», Япония, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками -1 год.

1. Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

№ п/п

Наименование операции

№ пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

1

Внешний осмотр

7.1

Да

Да

2

Опробование, проверка работоспособности функциональных режимов, идентификация программного обеспечения

7.2

Да

Да

3

Определение метрологических характеристик

7.3

3.1

Определение абсолютной погрешности и СКП измерений расстояний

7.3.1

Да

Да

3.2

Определение абсолютной погрешности и СКП измерений угла

7.3.2

Да

Да

2. Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2

Таблица 2

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики

7.3.1

Тахеометр электронный 1-го разряда по ГОСТ Р 8.750-2011

7.3.2

Стенд универсальный коллиматорный ВЕГА УКС (per. № 44753-16)

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики.

3. Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы, имеющие достаточные знания и опыт работы с тахеометрами.

4. Требования безопасности

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации, правилам по технике безопасности, действующие на месте проведения поверки и требованиям МЭК-825 «Радиационная безопасность лазерной продукции, классификация оборудования, требования и руководство для потребителей», а также правилам по технике безопасности при производстве топографогеодезических работ ПТБ-88.

5. Условия поверки

Поверка тахеометров может быть проведена в полевых или лабораторных условиях.

При проведении поверки в лабораторных условиях должны соблюдаться, следующие нормальные условия измерений:

  • - температура окружающей среды, °C                                      (20±5)

  • - относительная влажность воздуха, %, не более                             80

  • - атмосферное давление, мм рт. ст. (кПа)                                       630...800

(84,0... 106,7)

  • - изменение температуры окружающей среды во время поверки, °С/ч, не более 2

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра и при температуре окружающей среды от минус 20 до плюс 50 °C

6. Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на средства измерений;

  • - тахеометр и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

  • - тахеометр и средства поверки должны быть выдержаны при нормальных условиях не менее 1 ч.

  • 7. Проведение поверки

7.1. Внешний осмотр

При внешнем осмотре должно быть установлено соответствие тахеометра следующим требованиям:

  • - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики тахеометра;

  • - наличие маркировки и комплектности согласно требованиям эксплуатационной документации на тахеометр;

  • - оптические системы должны иметь чистое и равномерно освещенное поле зрения.

Если перечисленные требования не выполняются, тахеометр признают негодным к применению, дальнейшие операции поверки не производят.

7.2. Опробование, проверка работоспособности функциональных режимов, идентификация программного обеспечения
  • 7.2.1. При опробовании должно быть установлено соответствие тахеометра следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединенных деталей и элементов;

  • - плавность и равномерность движения подвижных частей;

  • - правильность взаимодействия с комплектом принадлежностей;

  • - работоспособность всех функциональных режимов и узлов;

  • - дискретность отсчета измерения углов и расстояний должны соответствовать эксплуатационной документации.

  • 7.2.2. Проверку идентификационных данных программного обеспечения проводить следующим образом:

Идентификация программного обеспечения (далее - ПО) «DCPU» (только для тахеометров электронных СХ) осуществляется следующим образом:

  • 1. Включить поверяемый тахеометр

  • 2. Через интерфейс пользователя войти в режим измерений

  • 3. ажать на кнопочной панели управления клавишу «esc»

В появившемся диалоговом окне будет отображен номер версии ПО.

Идентификация ПО «MAGNET Field» (только для тахеометров электронных FX) осуществляется следующим образом:

1 .Включить поверяемый тахеометр

  • 2. Через интерфейс пользователя на стартовой странице в левом верхнем углу экра

на нажатием клавиши <      > необходимо вызвать контекстное меню.

З.В появившемся меню необходимо выбрать пункт «О программе».

В появившемся окне будет отображено наименование и номер версии ПО

Данные, полученные по результатам идентификации ПО, должны соответствовать таблице 3.

Таблица 3

Идентификационное наименование ПО

DCPU

MAGNET Field

Номер версии (идентификационный номер ПО), не ниже

2.57E1J3

1.0

Если перечисленные требования не выполняются, тахеометр признают негодным к применению, дальнейшие операции поверки не производят.

7.3. Определение метрологических характеристик

7.3.1. Определение абсолютной погрешности и СКП измерений расстояний

Абсолютная погрешность измерений и СКП измерений расстояний определяется путем сличения с эталонным тахеометром 1го разряда по ГОСТ Р 8.750-2011.

Необходимо провести многократно, не менее 10 раз, измерения не менее 3 значений расстояний, действительные длины которых расположены в заявляемом диапазоне измерений расстояний поверяемого тахеометра и определены с помощью эталонного тахеометра 1го разряда по ГОСТ Р 8.750-2011.

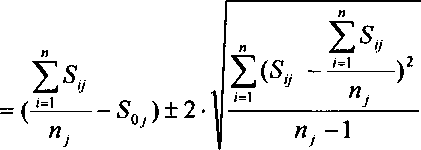

Абсолютная погрешность измерений (при доверительной вероятности 0,95) расстояний определяется по формуле:

AS

где AS - абсолютная погрешность измерений j-ro расстояния, мм;

Soj - эталонное (действительное) значение j-ro расстояния, полученное по эталонному тахеометру;

Sij - полученное значение j-ro расстояния i-м приемом по поверяемому тахеометру;

- число приемов измерений j-ro расстояния.

СКП измерений каждой линии вычисляется по формуле:

E(S0 -S,.)2

1=1 J J

где ms. - СКП измерения j-ro расстояния.

Значение абсолютной погрешности (при доверительной вероятности 0,95) и СКП измерений расстояний должны соответствовать значениям, приведённым в Приложении к настоящей методике поверки.

Если требование п.7.3.1, не выполняется, тахеометр признают непригодным к применению, дальнейшие операции поверки не производят.

7.3.2. Определение абсолютной погрешности и СКП измерений угла

Абсолютная погрешность и СКП измерений углов определяется на эталонном коллиматором стенде путем многократных измерений (не менее четырех циклов измерений, состоящих из измерений в положении «Круг право» (КП) и «Круг лево» (КЛ)) горизонтального угла (90±30)° и вертикального угла (более ±20°).

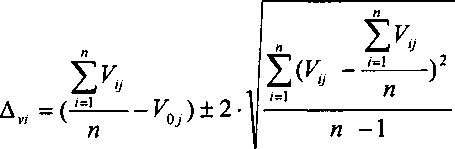

Абсолютная погрешность измерений (при доверительной вероятности 0,95) горизонтального и вертикального углов вычисляется по формуле:

где Ду/ - абсолютная погрешность измерений горизонтального (вертикального) угла,...";

Vo7 - значение горизонтального (вертикального) угла по эталонному коллиматорному стенду, взятое из свидетельства о поверке на него,

V;-значение горизонтального (вертикального) угла по поверяемому тахеометру, ...".

п - число измерений.

СКП измерений горизонтального и вертикального углов вычисляется по формуле:

где mvi - СКП измерений горизонтального (вертикального) угла,

Vi - разность между измеренным поверяемым тахеометром значением i-ro горизонтального (вертикального) угла и значением i-ro горизонтального (вертикального) угла по эталонному коллиматорному стенду, взятому из свидетельства о поверке на него ti.

• * • >

п - число измерений.

Значения абсолютной погрешности (при доверительной вероятности 0,95) и средней квадратической погрешности измерений углов не должны превышать значений, указанных в Приложении к настоящей методике поверки.

Если требование п.7.3.2, не выполняется, тахеометр признают непригодным к применению, дальнейшие операции поверки не производят.

8. Оформление результатов поверки
  • 8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки.

  • 8.2. При положительных результатах поверки, тахеометр признается годным к применению и на него выдается свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и / или поверительного клейма.

  • 8.3. При отрицательных результатах поверки, тахеометр признается непригодным к применению и на него выдается извещение о непригодности установленной формы с указанием основных причин.

Руководитель отдела

К.А. Ревин

ООО «Автопрогресс - М»

ПРИЛОЖЕНИЕ (обязательное)

Метрологические характеристики

Таблица 1 - метрологические характеристики

Наименование характеристик

Значение

Модификация

FX-101

FX-101L

CX-102

CX-102L

FX-102

FX-102L

CX-103

FX-103

FX-103L

CX-105

CX-105L

FX-105

FX-105L

CX-106

Диапазон измерений:

  • - углов, °

  • - расстояний, м:

  • - отражательный режим на 1 призму

  • - отражательный режим на отражательную плёнку (90x90) мм

  • - диффузный режим

от 0 до 360

от 1,3 до 5000,0

от 1,3 до 500,0 от 1,3 до 300,0” от 0,3 до 500,02)

от 0,3 до 220,03)

Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±2

±4

±6

±10

±12

Допускаемая средняя квадратическая погрешность измерений углов, "

1

2

3

5

6

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95):

  • - отражательный режим на 1 призму

  • - отражательный режим на отражательную плёнку

  • - диффузный режим2)

от 0,3 до 200,0 м включ.

св. 200 до 350 м включ.

св. 350 до 500 м включ.

  • - диффузный режим3)

от 0,3 до 100,0 м включ. св. 100 до 170 м включ. св. 170 до 220 м включ.

±2-(2+2-10’6-D)

±2-(3+2-10'6-D)

±2-(3+2-10'6-D)

±2-(5+10-10‘6-D)

±2-(l 0+10-10'6-D)

±2-(3+2-10'6-D) ±2-(5+10-10’6-D) ±2-(10+10-10’6-D),

где D - измеряемое расстояние, мм

Продолжение таблицы 1

Наименование характеристик

Значение

Допускаемая средняя квадратическая погрешность измерений расстояний:

  • - отражательный режим на 1 призму

  • - отражательный режим на отражательную плёнку

  • - диффузный режим2

от 0,3 до 200,0 м включ. св. 200 до 350 м включ.

св. 350 до 500 м включ.

  • - диффузный режим3

от 0,3 до 100,0 м включ. св. 100 до 170 м включ. св. 170 до 220 м включ.

2+2-10'6D

3+2-10’6-D

3+2-10'6,D

5+10-10’6-D

10+10-10'6D

3+2T0'6-D

5+10-10'6-D

10+1010’6D,

где D - измеряемое расстояние, мм

измерения при температуре от -35 до -20 °C для модификаций FX-101L, CX-102L, FX-102L, FX-103L, CX-105L, FX-105L

  • 2) - измерения на поверхность с коэффициентом диффузного отражения 0,90 по ГОСТ

8.557-2007

  • 3) - измерения на поверхность с коэффициентом диффузного отражения 0,18 по ГОСТ

8.557-2007
