Методика поверки «Государственная система обеспечения единства измерений Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные М9195В» (M9195B/MП-2018)
Закрытое Акционерное Общество «АКТИ-Мастер»
АКТУАЛЬНЫЕ КОМПЬЮТЕРНЫЕ ТЕХНОЛОГИИ и ИНФОРМАТИКА127254, Москва, Огородный проезд, д. 5, стр. 5 тел./факс (495)926-71-85 E-mail: post@actimaster.ru http://www.actimaster.ru
УТВЕРЖДАЮ
Генеральный директор ЗАО «АКТИ-Мастер»
Государственная система обеспечения единства измерений
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные М9195В
Методика поверки
М9195В/МП-2018
Заместитель генеральною директора по метрологии ЗАО «АКТИ-Мастер»
г. Москва
2018
Настоящая методика поверки распространяется на генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные M9195B (далее - модули), изготовленные компанией “Keysight Technologies Malaysia Sdn. Bhd.” (Малайзия), и устанавливает методы и средства их поверки.
Интервал между поверками - 1 год.
1 ОПЕРАЦИИ ПОВЕРКИ-
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1 - Операции поверки
|
Наименование операции |
Номер пункта методики |
Проведение операции при поверке | |
|
первичной |
периодической | ||
|
Внешний осмотр и подготовка к поверке |
6 |
да |
да |
|
Опробование и функциональное тестирование |
7.2 |
да |
да |
|
Определение погрешности установки и измерения напряжения параметрическими измерителями в режиме источника напряжения |
7.3 |
да |
да |
|
Определение погрешности установки и измерения силы тока параметрическими измерителями в режиме источника тока |
7.4 |
да |
да |
|
Определение погрешности установки постоянного напряжения драйверами |
7.5 |
да |
да |
|
Определение погрешности порогов срабатывания компараторов |
7.6 |
да |
да |
-
1.2 Если у поверяемого модуля используются не все каналы и/или режимы и диапазоны, то по запросу пользователя периодическая поверка может быть проведена по указанным в таблице 1 операциям для определенных каналов, режимов и диапазонов, при этом должна быть сделана соответствующая запись в свидетельстве о поверке.
-
2.1 Рекомендуется применять средства поверки, указанные в таблице 2.
-
2.2 Средства измерений должны быть исправны, поверены и иметь документы о поверке.
-
2.3 Допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемых модулей с требуемой точностью.
-
2.4 Переходной кабель поз. 2.5 таблицы 2 должен быть сделан из двух отрезков многожильного изолированного провода длиной (400 ... 500) mm. На одном из концов кабеля нужно припаять к проводам миниатюрный разъем DS1071-1x2, на другом конце кабеля припаять к проводам вилки banana(m), обозначив полярность (соответствие гнезд разъема и вилок banana).
Таблица 2 - Средства поверки
|
№ |
Наименование средства поверки |
Номер пункта методики |
Требуемые технические характеристики |
Рекомендуемый тип средства поверки, рег. номер реестра |
|
1 |
2 |
3 |
4 |
5 |
|
1. Средства измерений | ||||
|
1.1 |
Измеритель постоянного напряжения |
7.3 7.5 |
абсолютная погрешность измерения постоянного напряжения от -2 до +6 V не более ±1 mV |
Мультиметр Agilent 3458A рег. № 25900-03 |
|
1.2 |
Измеритель постоянного тока |
7.4 |
относительная погрешность измерения силы постоянного тока от 2 рЛ до 40 mA не более ±0,2 % | |
|
1.3 |
Калибратор постоянного напряжения |
7.6 |
абсолютная погрешность установки постоянного напряжения от 1 до 2 V не более ±1 mV |
Калибратор универсальный Fluke 9100 рег. № 25985-09 |
|
2. Вспомогательные средства и принадлежности | ||||
|
2.1 |
Шасси PXI Express |
Разделы 6, 7 |
не менее 8-х слотов PXIe |
Keysight M9018A |
|
2.2 |
Модуль контроллера |
Разделы 6, 7 |
PXI Express |
Keysight M9037A |
|
2.3 |
Плата коммутации |
раздел 7 |
коммутация 16 каналов модуля |
Keysight Y1253A |
|
2.4 |
Кабель соединительный |
раздел 7 |
коммутация 16 каналов модуля |
Keysight Y1246A |
|
2.5 |
Монитор, клавиатура, манипулятор «мышь» |
Разделы 6, 7 |
- |
- |
|
2.6 |
Кабель переходной |
7.3 - 7.6 |
присоединение канала модуля к средству поверки |
указания в пункте 2.4 |
|
3. Программное обеспечение | ||||
|
3.1 |
Операционная система |
Разделы 6, 7 |
управление работой модуля |
Windows 7 (32/64) |
|
3.2 |
Драйвер модуля |
Разделы 6, 7 |
управление работой модуля |
MDsr версии 2.1.118.0 и выше |
К проведению поверки допускаются лица с высшим или среднетехническим образованием, имеющие практический опыт в области электрических измерений.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ-
4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.
-
4.2 Во избежание несчастного случая и для предупреждения повреждения модуля необходимо обеспечить выполнение следующих требований:
-
- подсоединение шасси с модулем и средств поверки к сети должно производиться с помощью сетевых кабелей из комплекта шасси и комплектов средств поверки;
-
- заземление шасси и средств поверки должно производиться посредством заземляющих контактов сетевых кабелей;
- соединения модуля и средств поверки следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах модуля и средств поверки);
- запрещается работать с модулем при наличии в воздухе взрывоопасных веществ;
- запрещается работать с модулем в случае обнаружения его повреждения.
5 УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ ПОВЕРКЕПри проведении поверки должны соблюдаться следующие условия окружающей среды:
-
- температура воздуха (23 ±3) °C;
-
- относительная влажность воздуха от 30 до 80 %;
-
- атмосферное давление от 84 до 106.7 kPa.
-
6 ВНЕШНИЙ ОСМОТР И ПОДГОТОВКА К ПОВЕРКЕ
-
6.1.1 При проведении внешнего осмотра проверяются:
-
- чистота и исправность разъемов модуля;
-
- отсутствие механических повреждений корпуса модуля и элементов плат;
-
- правильность маркировки и комплектность модуля.
-
6.1.2 При наличии дефектов или повреждений, препятствующих нормальной эксплуатации поверяемого модуля, его следует направить в сервисный центр для проведения ремонта.
-
6.2.1 Перед началом работы следует изучить руководство по эксплуатации модуля, а также руководства по эксплуатации применяемых средств поверки.
-
6.2.2 Выполнить установку контроллера и модуля:
-
1) установить в 4 левых слота шасси PXIe модуль контроллера;
-
2) присоединить к контроллеру монитор, клавиатуру и мышь;
-
3) подсоединить шасси и монитор к сети 220 V/50 Hz;
-
4) установить поверяемый модуль в слот шасси PXIe;
-
5) включить шасси и контроллер, дождаться загрузки Windows.
-
6.2.3 Если на контроллере не установлен драйвер “MDsr, следует инсталлировать его в соответствии с указаниями руководства по эксплуатации модуля.
-
6.2.4 Подготовить к работе средства поверки в соответствии с руководствами по эксплуатации.
-
6.2.5 Выдержать модуль и средства поверки во включенном состоянии в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева модуля 30 min.
-
7 ПРОВЕДЕНИЕ ПОВЕРКИ
В процессе выполнения операций результаты заносятся в протокол поверки.
Полученные результаты должны укладываться в пределы допускаемых значений, которые указаны в таблицах раздела 7. При получении отрицательных результатов необходимо повторить операцию. При повторном отрицательном результате модуль следует направить в сервисный центр для проведения регулировки или ремонта.
7.2 Опробование и функциональное тестирование-
7.2.1 Запустить виртуальную панель модуля “MDsr SFP”, для чего выбрать:
Меню Пуск > Keysight > MDsr > MDsr SFP

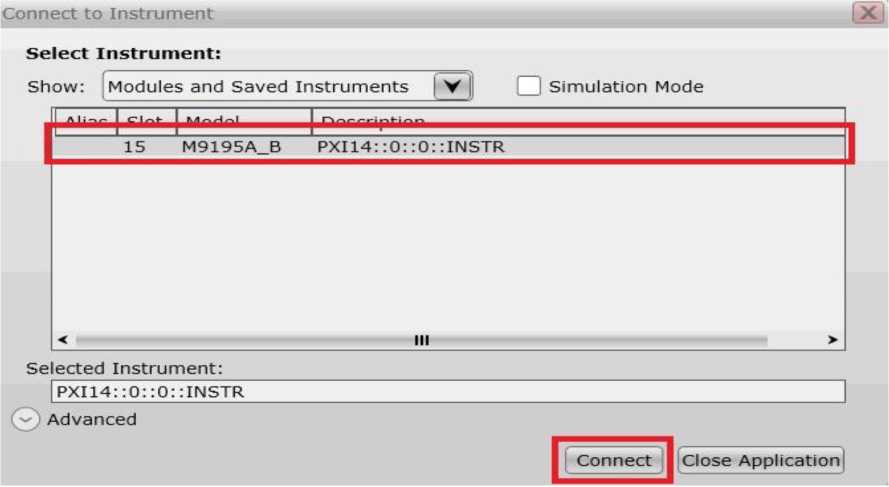

7.2.2 Выбрать модуль для подключения через “MDsr SFP”, нажать клавишу “Connect”.
7.2.3 В появившемся окне кликнуть на вкладке Help, выбрать пункт About.
-
7.2.4 Записать номер версии (Driver Revision) в таблицу 7.2.
-
7.2.5 Закрыть окно.
Таблица 7.2 - Опробование и функциональное тестирование
|
Содержание проверки |
Результат проверки |
Критерии проверки |
|
идентификация версии ПО |
MDsr 2.1.118.0 или выше |
-
7.3.1 Выбрать на мультиметре режим DCV, NDIG5, NPLC20.
-
7.3.2 Используя переходной кабель, подключить на плате коммутации контакты поверяемого канала модуля к гнездам “Input HI”, “Input LO” мультиметра, соблюдая полярность.
-
7.3.3 Создать профиль PPMU, для чего во вкладке PpmuSites нажать клавишу Add Site.
-
7.3.4 Сконфигурировать профиль PPMU для требуемых каналов в окне Add Site
Starting Channel Number: 0
Number of Signals: 16
-
7.3.5 Активировать профиль клавишей Activate
-
7.3.6 На вкладке Test Site выбрать в поле Measurement: Force Voltage Measure Voltage, установить усреднения Averaging: Window 50 Hz.
-
7.3.7 Установить в поле Force Voltage первое значение напряжения US из столбца 1 таблицы 7.3, после чего нажать на кнопку Continuous.
Измеряемые модулем значения напряжения отображаются в нижней части поля Test Site.
-
7.3.8 Записать отсчет напряжения на мультиметре Um в столбец 2 таблицы 7.3, а измеряемое значение UP на канале модуля - в столбец 5 таблицы 7.3.
-
7.3.9 Вычислить значение абсолютной погрешности установки напряжения
AS = (Um - US), занести его в столбец 2 таблицы 7.3.
-
7.3.10 Вычислить значение абсолютной погрешности измерения напряжения AM = (UP - Um), занести его в столбец 5 таблицы 7.3.
-
7.3.11 Выполнить действия по пунктам 7.3.7 - 7.3.10 для остальных значений напряжения, указанных в столбце 1 таблицы 2.
-
7.3.12 Выполнить действия по пунктам 7.3.2, 7.3.7 - 7.3.10 для остальных поверяемых каналов модуля из 0 - 15.
-
7.3.13 Отсоединить переходной кабель от мультиметра.
Таблица 7.3 - Погрешность установки и измерения напряжения параметрическими
|
измерителями PPMU в |
режиме источника напряжения | |||||
|
Установленное PPMU значение US, V |
Измеренное мультиметром значение Um, V |
Абсолютная погрешность установки (Um - Us), V |
Пределы допуска погрешности установки, V |
Измеренное PPMU значение UP, V |
Абсолютная погрешность измерения (UP - Um), V |
Пределы допуска погрешности измерения, V |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
+6.500 |
±0.010 |
±0.010 | ||||
|
-2.000 |
±0.010 |
±0.010 | ||||
|
+0.000 |
±0.010 |
±0.010 | ||||
-
7.4.1 Выбрать на мультиметре режим DCI, NDIG5, NPLC20.
-
7.4.2 Используя переходной кабель, подключить на плате коммутации контакты поверяемого канала модуля к гнездам “Input I”, “Input LO” мультиметра, соблюдая полярность.
-
7.4.3 На вкладке Test Site выбрать в поле Measurement: Force Current Measure Current, установить усреднения Averaging: Window 50 Hz.
-
7.4.4 Установить в поле Force Current первое значение силы тока IS из столбца 1 таблицы 7.4, после чего нажать на кнопку Continuous.
Измеряемые модулем значения силы тока отображаются в нижней части поля Test Site. Примечания:
-
1) Поскольку измерительная цепь замкнута только для выбранного канала, значение измеряемой силы тока отображается в соответствующей номеру канала строке поля Test Site.
-
2) Для установки значений рА следует вводить их в mA (например, для установки 2 рА надо ввести 0,002 mA, для установки 0 рА надо ввести 0,000 mA).
-
7.4.5 Записать отсчет силы тока на мультиметре Im в столбец 2 таблицы 7.4, а измеряемое значение IP на канале модуля - в столбец 5 таблицы 7.4.
-
7.4.6 Вычислить значение абсолютной погрешности установки силы тока
AS = (Im - IS), занести его в столбец 2 таблицы 7.4.
-
7.4.7 Вычислить значение абсолютной погрешности измерения силы тока
AM = (IP - Im), занести его в столбец 6 таблицы 7.4.
-
7.4.8 Выполнить действия по пунктам 7.4.4 - 7.4.7 для остальных значений силы тока, указанных в столбце 1 таблицы 3.
-
7.4.9 Выполнить действия по пунктам 7.4.2, 7.4.4 - 7.4.7 для остальных поверяемых каналов модуля из 0 - 15.
-
7.4.10 Отсоединить переходной кабель от мультиметра.
Таблица 7.4 - Погрешность установки и измерения силы тока параметрическими
|
измерителями PPMU в |
режиме источника тока | |||||
|
Установленное PPMI значение Is |
Измеренное мультиметром значение Im, V |
Абсолютная погрешность установки (Im - Is) |
Пределы допуска погрешности установки |
Измеренное PPMI значение ip |
Абсолютная погрешность измерения (Ip - Im) |
Пределы допуска погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
+40.000 mA |
±0.400 mA |
±0.400 mA | ||||
|
-40.000 mA |
±0.400 mA |
±0.400 mA | ||||
|
+1.000 mA |
±0.010 mA |
±0.010 mA | ||||
|
-1.000 mA |
±0.010 mA |
±0.010 mA | ||||
|
+100.00 pA |
±1.000 pA |
±1.000 pA | ||||
|
-100.00 pA |
±1.000 pA |
±1.000 pA | ||||
|
+10.000 pA |
±0.100 pA |
±0.100 pA | ||||
|
-10.000 pA |
±0.100 pA |
±0.100 pA | ||||
|
+2.000 pA |
±0.020 pA |
±0.020 pA | ||||
|
-2.000 pA |
±0.020 pA |
±0.020 pA | ||||
-
7.5.1 Выбрать на мультиметре режим DCV, NDIG5, NPLC20.
-
7.5.2 Используя переходной кабель, подключить на плате коммутации контакты первого поверяемого канала модуля к гнездам “Input HI”, “Input LO” мультиметра, соблюдая полярность.
-
7.5.3 Сбросить плату на стандартные настройки кнопкой Remove All Dynamic Items.
Keysight DSR Module
File View Utilities Tools Help
|
Operation |
Instrument |
Channels |
Triggers |
|
Load Pattern File... |
Reload Last File |
Remove All Dynamic Items | | |
|
Loaded File(s): |
MySavedStil.stil | ||
-
7.5.4 Для установки уровня логической единицы +5 V загрузить файл «5V.stil», нажав на кнопку Load Pattern File. Следует указать путь к папке, в которой находится файл (например, C:\Users\Administrator\Desktop\M9195). Файл «5V.stil» приведен в Приложении.
-
7.5.5 Проверить, правильность загрузки файла. Для этого в поле STIL Components VIEW выбрать вкладку Pattern и убедиться, что отображается состояние «все единицы».
-
7.5.6 В поле Active Sites развернуть меню PatternSites Properties и выбрать Retain Last Level. Нажать кнопку Activate.
-
7.5.7 В поле Activated PatternSites нажать кнопку Initiate.
-
7.5.8 Записать измеренное мультиметром значение Um в столбец 2 таблицы 7.5
-
7.5.9 Вычислить значение абсолютной погрешности установки напряжения
AS = (Um - US), занести его в столбец 3 таблицы 7.5.
-
7.5.10 Пересоединять разъем переходного кабеля на контакты следующих поверяемых каналов модуля из 0 - 15 и выполнять действия по пунктам 7.5.8, 7.5.9.
-
7.5.11 Присоединить разъем переходного кабеля к контактам первого поверяемого канала модуля.
-
7.5.12 Сбросить плату на стандартные настройки кнопкой Remove All Dynamic Items.
-
7.5.13 Для установки уровня логического нуля +100 mV загрузить файл «100mV.stil», нажав на кнопку Load Pattern File. Следует указать путь к папке, в которой находится файл (например, C:\Users\Administrator\Desktop\M9195). Файл «100mV.stil» приведен в Приложении.
-
7.5.14 Проверить, правильность загрузки файла. Для этого в поле STIL Components VIEW выбрать вкладку Pattern и убедиться, что отображается состояние «все нули».
-
7.5.15 Выполнить действия по пунктам 7.5.6 - 7.5.10 для уровня логического нуля +100 mV.
-
7.5.16 Отсоединить переходной кабель от мультиметра.
Таблица 7.5 - Погрешность установки постоянного напряжения драйверами
|
Установленное значение US, V |
Измеренное значение Um, V |
Абсолютная погрешность (Um - Us), V |
Пределы допуска погрешности, V |
|
1 |
2 |
3 |
4 |
|
+5 V |
±0.025 | ||
|
+0,1 V |
±0.025 |
-
7.6.1 Выбрать на калибраторе режим DCV.
-
7.6.2 Используя переходной кабель, подключить на плате коммутации контакты первого поверяемого канала модуля к гнездам “HI”, “LO” калибратора, соблюдая полярность.
-
7.6.3 Сбросить плату на стандартные настройки кнопкой Remove All Dynamic Items.
-
7.6.4 Для установки порога «High» +1.7 V загрузить файл «1_7V.stil», нажав на кнопку Load Pattern File. Следует указать путь к папке, в которой находится файл (например, C:\Users\Administrator\Desktop\M9195). Файл «1_7V.stil» приведен в Приложении.
-
7.6.5 Проверить, правильность загрузки файла. Для этого в поле STIL Components VIEW выбрать вкладку Pattern и убедиться, что отображается состояние «все высокий».
-
7.6.6 В поле Active Sites развернуть меню PatternSites Properties и установить What to Log: Every Cycle with Compare.
Нажать кнопку Activate.
-
7.6.7 Установить на калибраторе значение напряжения +1.700 V.
-
7.6.8 В поле Activated PatternSites нажать кнопку Initiate, затем View Results
-
7.6.9 В появившемся окне Results View выбрать Binary.
-
7.6.10 В окне Results View нажать на кнопку Fetch Results.
Результат компарирования отобразится в строке Result, нумерация каналов справа налево.
-
7.6.11 Выполнить определение порога срабатывания «High» следующим образом. Например, подключен канал с номером «7», как показано на рисунках выше и ниже.
1) Если значение бита на канале равно «1», как показано на рисунке выше, следует увеличить напряжение на калибраторе на шаг 4 mV, т.е. установить значение +1.704 V.
Если значение бита на канале равно «0», как показано на рисунке ниже, следует уменьшить напряжение на калибраторе на шаг 4 mV, т.е. установить значение +1.696 V.
2) Выполнить новое компарирование, для чего:
- закрыть окно Results View
- выполнить действия по пунктам 7.6.8, 7.6.10.
-
3)Если значение бита на канале не изменилось, повторить действия по пунктам 1) и 2).
Если значение бита изменилось, то выполнять действия по пунктам 1) и 2) сначала с шагом 2 mV, а затем с шагом 1 mV.
-
4) Значение напряжения калибратора, при котором «1» меняется на «0», принимается за порог срабатывания «High». Записать это значение в столбец 2 таблицы 7.6.
-
7.6.12 Пересоединять разъем переходного кабеля на контакты следующих поверяемых каналов модуля из 0 - 15 и для каждого канала выполнять действия:
-
- закрыть окно Results View
-
- выполнить пункты 7.6.8, 7.6.10, 7.6.11.
-
7.6.13 Присоединить разъем переходного кабеля к контактам первого поверяемого канала.
-
7.6.14 Выполнить действия по пунктам 7.6.3 - 7.6.12 для порога срабатывания «Low» со следующими изменениями:
-
- в пункте 7.6.4 для установки порога «Low» +1.6 V загрузить файл «1_6V.stil». Следует указать путь к папке, в которой находится файл (например, :\Users\Administrator\Desktop\M9195). Файл «1_6V.stil» приведен в Приложении.
-
- в пункте 7.6.5 должно отображаться состояние «все низкий».
-
- в пункте 7.6.7 установить на калибраторе значение напряжения +1.600 V
-
- в пункте 7.6.11.1):
Если значение бита на канале равно «1», как показано на рисунке выше, следует уменьшить напряжение на калибраторе на шаг 4 mV, т.е. установить значение +1.596 V.
Если значение бита на канале равно «0», как показано на рисунке ниже, следует увеличить напряжение на калибраторе на шаг 4 mV, т.е. установить значение +1.604 V.
-
- в пункте 6.11.4):
Значение напряжения калибратора, при котором «1» меняется на «0», принимается за порог срабатывания «Low». Записать это значение в столбец 2 таблицы 7.6.
-
7.6.15 Отсоединить кабель от калибратора.
Таблица 7.6 - Погрешность установки порогов срабатывания компараторов
|
Установленное значение порога UT, V |
Значение напряжения на калибраторе UC, V |
Абсолютная погрешность порогов (UC - Ut), mV |
Пределы допуска погрешности, mV |
|
1 |
2 |
3 |
4 |
|
+1.700 (High) |
±0.020 | ||
|
+1.600 (Low) |
±0.020 |
ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
8.1 Протокол поверкиПо завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:
- полное наименование аккредитованной на право поверки организации;
- номер и дата протокола поверки
- наименование и обозначение поверенного средства измерения
- заводской (серийный) номер;
- обозначение документа, по которому выполнена поверка;
- наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;
- температура и влажность в помещении;
- фамилия лица, проводившего поверку;
- результаты определения метрологических характеристик по форме таблиц раздела 7 настоящего документа.
Допускается не оформлять протокол поверки отдельным документом, а результаты поверки (метрологические характеристики) указать на оборотной стороне свидетельства о поверке.
8.2 Свидетельство о поверке и знак поверкиПри положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.
8.3 Извещение о непригодностиПри отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается извещение о непригодности в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.
Ведущий инженер по метрологии ЗАО «АКТИ-Мастер» \
ПРИЛОЖЕНИЕ. Файлы для выполнения измерений
Файл «5V.stil»
STIL 1.0 { Design 2005; DCLevels 2002; }
UserKeywords Site Channels Triggers WatchLoop VCOM VHH VIT VHYST; Signals {
ch0 InOut;
ch1 InOut;
ch2 InOut;
ch3 InOut;
ch4 InOut;
ch5 InOut;
ch6 InOut;
ch7 InOut;
ch8 InOut;
ch9 InOut;
ch10 InOut;
ch11 InOut;
ch12 InOut;
ch13 InOut;
ch14 InOut;
ch15 InOut;
}
Spec MyVars {
Category ts1 {
MyPeriod = '100.000000ns';
}
}
SignalGroups {
All = 'ch15 + ch14 + ch13 + ch12 + ch11 + ch10 + ch9 + ch8 + ch7 + ch6 + ch5 + ch4 + ch3 + ch2 + ch1 + ch0';
}
Site MySite {
Channels {
ch0 0 0;
ch1 1 1;
ch2 2 2;
ch3 3 3;
ch4 4 4;
ch5 5 5;
ch6 6 6;
ch7 7 7;
ch8 8 8;
ch9 9 9;
ch10 10 10;
ch11 11 11;
ch12 12 12;
ch13 13 13;
ch14 14 14;
ch15 15 15;
}
}
DCLevels My_Levels {
All { VIH '5V'; VIL '0.1V'; VOH '1.7V'; VOL '1.6V'; }
}
Timing {
WaveformTable MyWFT {
Period 'MyPeriod';
Waveforms {
ch15 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch14 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch13 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch12 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch11 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch10 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch9 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch8 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch7 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch6 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch5 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch4 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch3 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch2 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch1 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch0 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
}
}
} PatternBurst "MyBurst" {
PatList {
MyPattern;
}
}
PatternExec MyPatternExec {
DCLevels My_Levels;
PatternBurst "MyBurst";
}
Pattern MyPattern {
WaveformTable MyWFT;
V {ch15 = 1; ch14 = 1; ch13 = 1; ch12 = 1; ch11 = 1; ch10 = 1; ch9 = 1; ch8 = 1; ch7 = 1; ch6 = 1; ch5 = 1; ch4 = 1; ch3 = 1; ch2 = 1; ch1 = 1; ch0 = 1; }
}
Файл «100mV.stil»
STIL 1.0 { Design 2005; DCLevels 2002; } UserKeywords Site Channels Triggers WatchLoop VCOM VHH VIT VHYST;
Signals { ch0 InOut; ch1 InOut; ch2 InOut; ch3 InOut; ch4 InOut; ch5 InOut; ch6 InOut; ch7 InOut; ch8 InOut; ch9 InOut; ch10 InOut; ch11 InOut; ch12 InOut; ch13 InOut; ch14 InOut; ch15 InOut;
}
Spec MyVars {
Category ts1 {
MyPeriod = '100.000000ns'; }
}
SignalGroups {
All = 'ch15 + ch14 + ch13 + ch12 + ch11 + ch10 + ch9 + ch8 + ch7 + ch6 + ch5 + ch4 + ch3 + ch2 + ch1 + ch0';
}
Site MySite {
Channels { ch0 0 0; ch1 1 1; ch2 2 2; ch3 3 3; ch4 4 4; ch5 5 5; ch6 6 6; ch7 7 7; ch8 8 8; ch9 9 9; ch10 10 10; ch11 11 11; ch12 12 12; ch13 13 13; ch14 14 14; ch15 15 15;
}
}
DCLevels My_Levels {
All { VIH '5V'; VIL '0.1V'; VOH '1.7V'; VOL '1.6V'; } }
Timing {
WaveformTable MyWFT {
Period 'MyPeriod';
Waveforms { ch15 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; } L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; } H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch14 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch13 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch12 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch11 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch10 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch9 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch8 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch7 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch6 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch5 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch4 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch3 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch2 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch1 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch0 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
}
}
} PatternBurst "MyBurst" {
PatList {
MyPattern;
}
}
PatternExec MyPatternExec {
DCLevels My_Levels;
PatternBurst "MyBurst";
}
Pattern MyPattern {
WaveformTable MyWFT;
V {ch15 = 0; ch14 = 0; ch13 = 0; ch12 = 0; ch11 = 0; ch10 = 0; ch9 = 0; ch8 = 0; ch7 = 0; ch6 = 0; ch5 = 0; ch4 = 0; ch3 = 0; ch2 = 0; ch1 = 0; ch0 = 0; }
}
Файл «1_7V.stil»
STIL 1.0 { Design 2005; DCLevels 2002; } UserKeywords Site Channels Triggers WatchLoop VCOM VHH VIT VHYST;
Signals { ch0 InOut; ch1 InOut; ch2 InOut; ch3 InOut; ch4 InOut; ch5 InOut; ch6 InOut; ch7 InOut; ch8 InOut; ch9 InOut; ch10 InOut; ch11 InOut; ch12 InOut; ch13 InOut; ch14 InOut; ch15 InOut;
}
Spec MyVars {
Category ts1 {
MyPeriod = '100.000000ns'; }
}
SignalGroups {
All = 'ch15 + ch14 + ch13 + ch12 + ch11 + ch10 + ch9 + ch8 + ch7 + ch6 + ch5 + ch4 + ch3 + ch2 + ch1 + ch0';
}
Site MySite {
Channels { ch0 0 0; ch1 1 1; ch2 2 2; ch3 3 3; ch4 4 4; ch5 5 5; ch6 6 6; ch7 7 7; ch8 8 8; ch9 9 9; ch10 10 10; ch11 11 11; ch12 12 12; ch13 13 13; ch14 14 14; ch15 15 15;
}
}
DCLevels My_Levels {
All { VIH '2V'; VIL '0V'; VOH '1.7V'; VOL '1.6V'; } }
Timing {
WaveformTable MyWFT {
Period 'MyPeriod';
Waveforms { ch15 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; } L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; } H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch14 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch13 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch12 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch11 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch10 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch9 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch8 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch7 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch6 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch5 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch4 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch3 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch2 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch1 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch0 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
}
}
} PatternBurst "MyBurst" {
PatList {
MyPattern;
}
}
PatternExec MyPatternExec {
DCLevels My_Levels;
PatternBurst "MyBurst";
}
Pattern MyPattern {
WaveformTable MyWFT;
V {ch15 = H; ch14 = H; ch13 = H; ch12 = H; ch11 = H; ch10 = H; ch9 = H; ch8 = H; ch7 = H; ch6 = H; ch5 = H; ch4 = H; ch3 = H; ch2 = 1; ch1 = H; ch0 = H; }
}
Файл «1_6V.stil»
STIL 1.0 { Design 2005; DCLevels 2002; } UserKeywords Site Channels Triggers WatchLoop VCOM VHH VIT VHYST;
Signals { ch0 InOut; ch1 InOut; ch2 InOut; ch3 InOut; ch4 InOut; ch5 InOut; ch6 InOut; ch7 InOut; ch8 InOut; ch9 InOut; ch10 InOut; ch11 InOut; ch12 InOut; ch13 InOut; ch14 InOut; ch15 InOut;
}
Spec MyVars {
Category ts1 {
MyPeriod = '100.000000ns'; }
}
SignalGroups {
All = 'ch15 + ch14 + ch13 + ch12 + ch11 + ch10 + ch9 + ch8 + ch7 + ch6 + ch5 + ch4 + ch3 + ch2 + ch1 + ch0';
}
Site MySite {
Channels { ch0 0 0; ch1 1 1; ch2 2 2; ch3 3 3; ch4 4 4; ch5 5 5; ch6 6 6; ch7 7 7; ch8 8 8; ch9 9 9; ch10 10 10; ch11 11 11; ch12 12 12; ch13 13 13; ch14 14 14; ch15 15 15;
}
}
DCLevels My_Levels {
All { VIH '2V'; VIL '0V'; VOH '1.7V'; VOL '1.6V'; } }
Timing {
WaveformTable MyWFT {
Period 'MyPeriod';
Waveforms { ch15 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; } L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; } H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch14 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch13 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch12 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch11 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch10 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch9 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch8 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch7 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch6 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch5 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch4 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch3 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch2 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch1 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
ch0 {
0 { '0ns' ForceDown; }
1 { '0ns' ForceUp; }
L { '0ns' ForceOff; 'MyPeriod/2' CompareLow; }
H { '0ns' ForceOff; 'MyPeriod/2' CompareHigh; }
}
}
}
} PatternBurst "MyBurst" {
PatList {
MyPattern;
}
}
PatternExec MyPatternExec {
DCLevels My_Levels;
PatternBurst "MyBurst";
}
Pattern MyPattern {
WaveformTable MyWFT;
V {ch15 = L; ch14 = L; ch13 = L; ch12 = L; ch11 = L; ch10 = L; ch9 = L; ch8 = L; ch7 = L; ch6 = L; ch5 = L; ch4 = L; ch3 = L; ch2 = L; ch1 = L; ch0 = L; }
}
Keysight M9195B | Методика поверки М9195В-МП-2018
стр. 22 из 22
