Описание типа «Установки радиометрические поверхностного загрязнения РЗС-01И ОАО "Пятигорский завод "Импульс", г. Пятигорск, Ставропольский край» (RU.C.38.056.A № 45692)

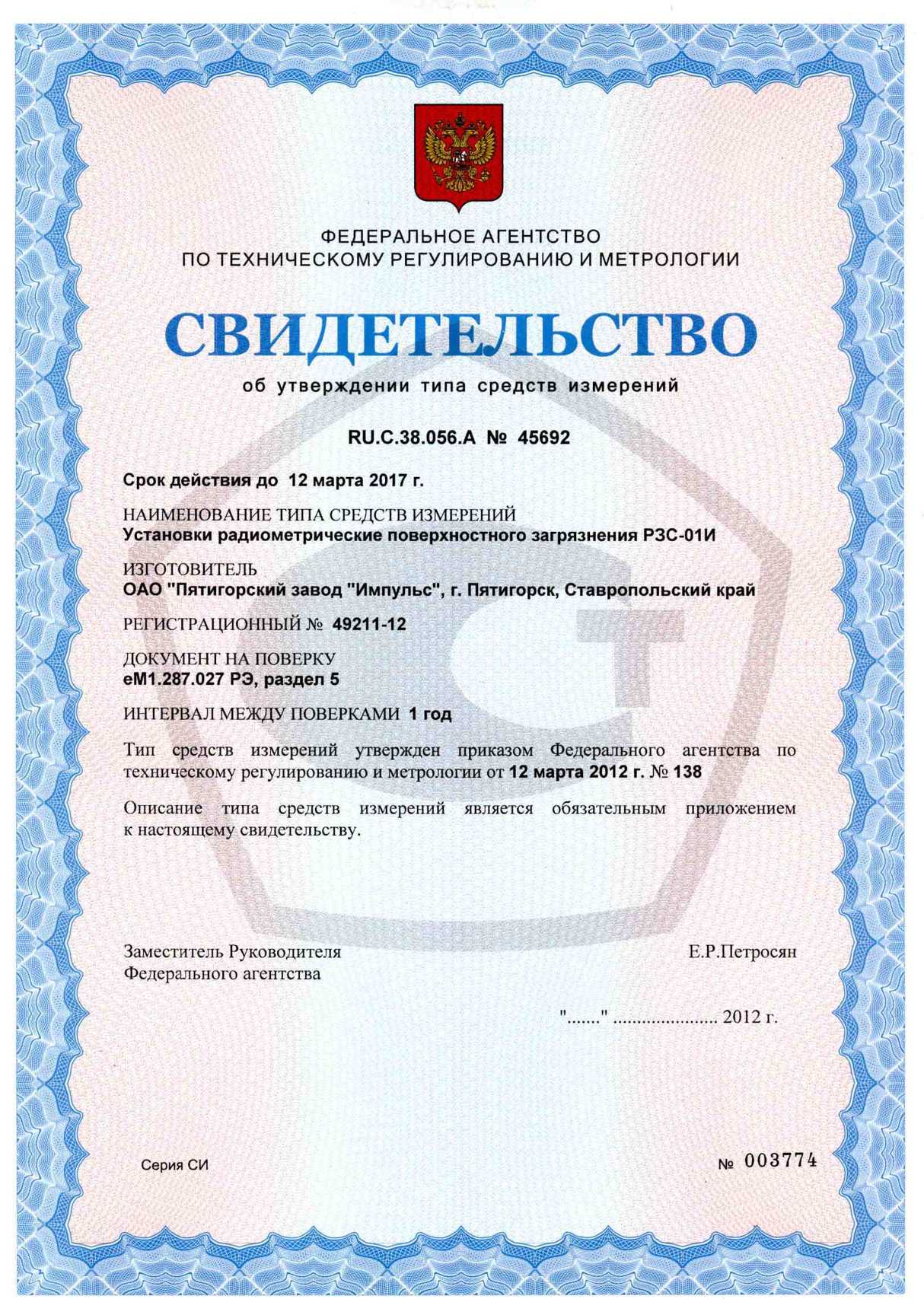

СВИДЕТЕЛЬСТВО

об утверждении типа средств измерений

Срок действия до 12 марта 2017 г.

РЕГИСТРАЦИОННЫМ № 49211-12

ИНТЕРВАЛ МЕЖДУ ПОВЕРКАМИ 1 год

Е.Р.Петросян

Серия СИ

Заместитель Руководителя Федерального агентства

ДОКУМЕНТ НА ПОВЕРКУ еМ1.287.027 РЭ, раздел 5

НАИМЕНОВАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИИ

Установки радиометрические поверхностного загрязнения РЗС-01И

№ 003774

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Тип средств измерений утвержден приказом Федерального агентства по техническому регулированию и метрологии от 12 марта 2012 г. № 138

Описание типа средств измерений является обязательным приложением к настоящему свидетельству.

ИЗГОТОВИТЕЛЬ

ОАО "Пятигорский завод "Импульс", г. Пятигорск, Ставропольский край

Приложение к свидетельству № 45692 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки радиометрические поверхностного загрязнения РЗС-01И (далее РЗС-01И) предназначены для измерения плотностей потока бета- и альфа-частиц.

Принцип действия и метод измерения РЗС-01И основан на преобразовании счетчиками Гейгера-Мюллера потока бета-частиц в электрические импульсы, поступающие в блок обработки. Поток альфа-частиц, попадая на сцинтиллятор ZnS(Ag) вызывают в нём световые вспышки, преобразуемые фотоэлектронным умножителем в электрические импульсы, поступающие в блок обработки.

Блок обработки преобразует среднюю скорость счета импульсов в плотность потока бета или альфа-частиц, сравнивает её с установленным пороговым уровнем и выдаёт сигнал о превышении или не превышении измеренной плотности потока с установленным пороговым уровнем.

РЗС-01И имеет: шестьдесят семь измерительных каналов объединённых в девятнадцать блоков детектирования БДЗБ, стационарно смонтированных на специальной стойке и обеспечивающих измерение и контроль загрязненности бета-активными радионуклидами девятнадцати участков тела человека; один измерительный канал, к которому подключается выносной блок детектирования УДЗА-10П обеспечивающий измерение и контроль загрязнённости альфа-активными радионуклидами; два измерительных канала объединенных в один стационарный блок детектирования БДФГ обеспечивающий измерение внешнего гамма-фона в месте расположения РЗС-01И.

Конструктивно РЗС-01И выполнена в виде стойки для прохода персонала. РЗС-01И позволяет контролировать загрязненность проходящего через неё персонала бета и альфа-активными нуклидами и запрещать или разрешать проход в зависимости от уровня загрязнённости.

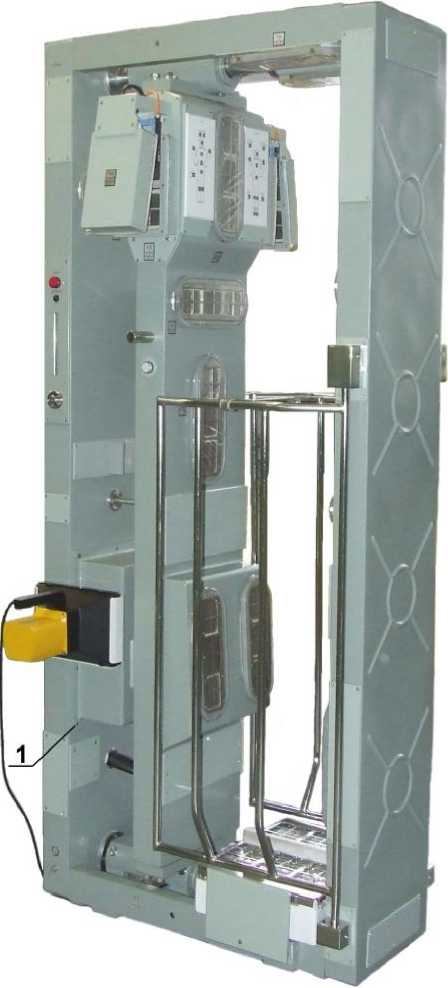

Общий вид РЗС-01И и расположение мест для нанесения оттисков клейм поверителя показаны на рисунках 1 и 2.

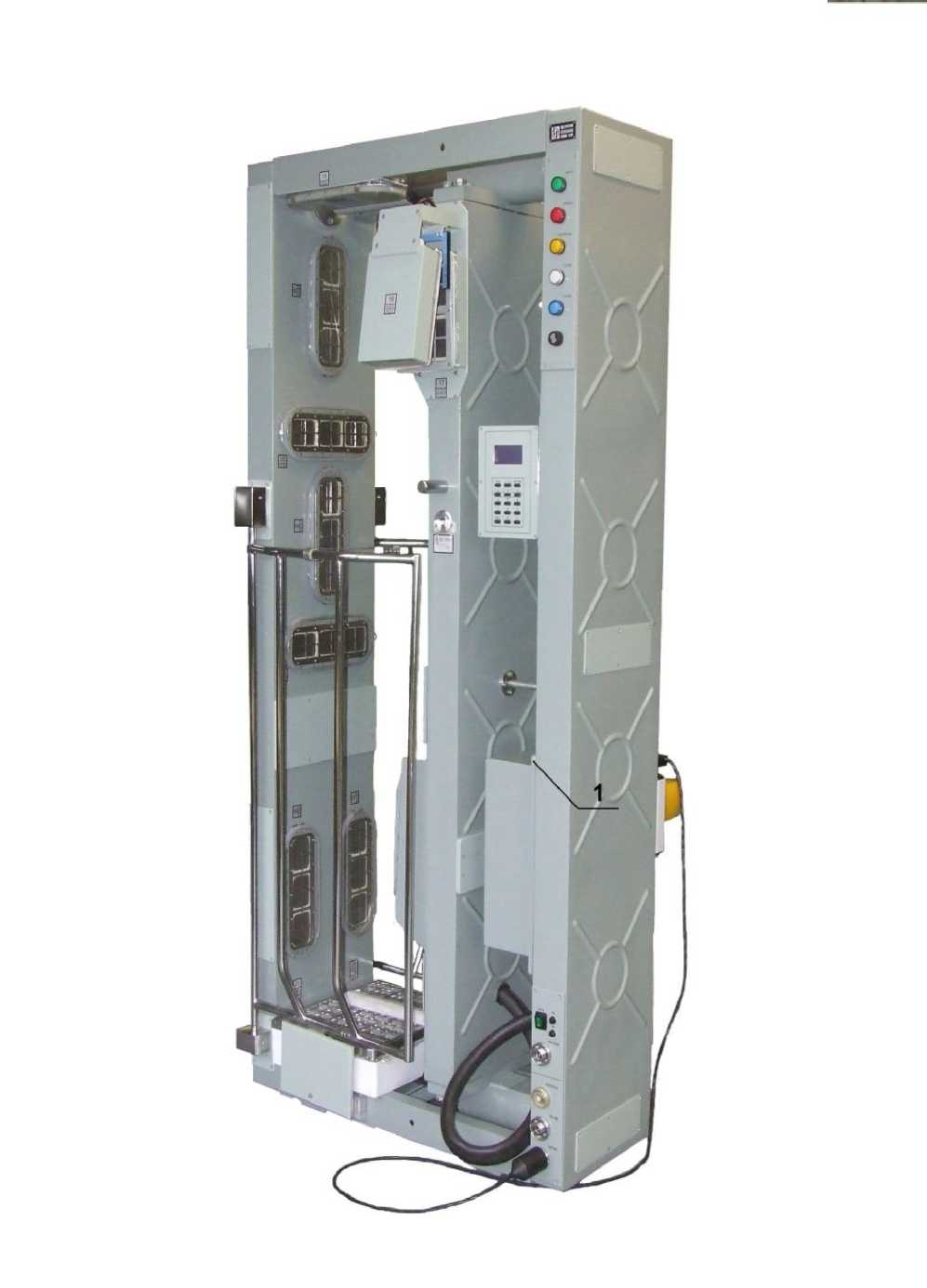

1 - Пломба с оттиском клейма поверителя Рисунок 2 - Общий вид установки РЗС-01И (вид сзади)

Программное обеспечение РЗС-01И не является встроенным, и выполняет следующие функции:

• -   настройка параметров подключения РЗС-01И к локальной сети;

• -   передача результатов измерения и контроля из РЗС-01И в локальную сеть;

• -   передача сигналов управления из локальной сети в РЗС-01И;

• -   диагностика правильности передачи данных.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение не оказывает влияния на метрологические характеристики РЗС-01И. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «В» в соответствии с МИ 3286-2010.

(в диапазоне энергий альфа-частиц от 4,13 до 5,15 МэВ), мин ^-1^см ^-2..................0,25 - 10000

Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц при доверительной вероятности 0,95

(в диапазоне измерений от 0,25 до 1-мин ^-1.см ^-2), %

(в диапазоне измерений от 1 до 10000 мин ^-1.см ^-2), %

Предел допускаемой дополнительной относительной погрешности измерений

при изменении напряжения питания 220 В в пределах от 90 до 242 В, %...........................±

Время установления рабочего режима, мин, не более

Время непрерывной работы, ч, не менее

Нестабильность показаний за время непрерывной работы 24 часа, %, не более................................................................

Рабочий диапазон температур, °С ........................................

Питание от сети переменного тока: напряжение, В .........................................................................

частотой, Гц ............................................................................

Потребляемая мощность, В^А, не более...............................

Наработка на отказ, ч, не менее ............................................

Назначенный срок службы до капитального ремонта, лет Габаритные размеры, мм, не более.......................................

Масса, кг, не более .................................................................

Знак утверждения типа наносится на титульный лист паспорта еМ1.287.027 ПС типографским способом и на изделие методом фотохимии на табличку.

Номер свидетельства об утверждении типа РЗС-01И и номер Государственного Реестра СИ указаны в еМ1.287.027 ПС.

В комплект поставки РЗС-01И входят:

- установка радиометрическая поверхностного

загрязнения РЗС-01И еМ1.287.027, шт

• - устройство детектирования УДЗА-10П ЖШ2.328.941, шт

• - комплект ЗИП согласно ведомости еМ1.287.027 ЗИ, шт

• - комплект монтажных частей еМ8.687.009, шт

• - комплект эксплуатационной документации

согласно ведомости еМ1.287.027 ВЭ, шт

осуществляется по еМ1.287.027 РЭ, раздел 5 (Методы и средства поверки), утвержденным ГЦИ СИ ФБУ «Ставропольский ЦСМ» в 2011 г.

Перечень основного оборудования, необходимого для поверки РЗС-01 И:

• - источники альфа-излучения с радионуклидом плутоний-239 типа 1П9-400, 6П9-402 и 6П9-404,

• - источники бета-излучения с радионуклидом стронций-90+иттрий-90 типа 4С0-212, 4С0-214 и 4С0-534.

• 1. Установка радиометрическая поверхностного загрязнения РЗС-01И. Технические условия еМ1.287.027 ТУ.

• 2.  ГОСТ 27451-87  «Средства измерений ионизирующих излучений. Общие

технические условия» - в части номенклатуры параметров и методов их проверки.

• 3. ГОСТ 27452-87 «Аппаратура контроля радиационной безопасности на атомных станциях. Общие технические требования» - в части стойкости и прочности при внешних воздействиях и методов испытаний.

Сведения о методиках (методах) измерений

Методы измерения - прямой и косвенный, приведены в руководстве по эксплуатации еМ1.287.027 РЭ.

Осуществление деятельности в области охраны окружающей среды и выполнения работ по обеспечению безопасных условий и охраны труда (в составе аппаратуры контроля радиационной безопасности на атомных электростанциях и других ядерных и радиационноопасных объектах для контроля и измерения уровней загрязненности бета- и альфа-активными нуклидами кожных покровов или спецодежды обслуживающего персонала, а также для сигнализации превышения или непревышения установленных пороговых уровней загрязненности).

ОАО «Пятигорский завод «Импульс»

адрес: 357500, Россия, г. Пятигорск, ул. Малыгина, 5, тел.: (8793) 33-65-14

факс: (8793) 33-89-36 е-mail: contact@pzi.ru

сайт: www.pzi.ru

Испытательный центр

ГЦИ СИ ФБУ «Ставропольский ЦСМ» адрес: 355035, г. Ставрополь, ул. Доваторцев, 7а, телефон: (8652) 35-21-77, 35-76-19, факс: (8652) 95-61-94,

e-mail: ispcentrcsm@gmail.com .

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.П.

«____» _____________ 2012 г .
