Методика поверки «Газоанализаторы-сигнализаторы стационарные "СИГНАЛ-035"» (МП-242-2194-2019)
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»
А.Н. Пронин марта 2019 г.
УТВЕРЖДАЮ директора ФГУП Менделеева"
Газоанализаторы-сигнализаторы стационарные «СИГНАЛ-035»
Методика поверки
МП-242-2194-2019
Заместитель руководителя научно-исследовательского отдела ■' государственных эталонов в области фи^и^о-химических измерений ФГУП/ВНИИМ им. Д.И. Менделеева" ________А.В. Колобова 11 "06"марта 2019 г.
Инжен^рГКй категории ” А.Л. Матвеев
Г/г. Санкт-Петербург 2019 г.
Настоящая методика поверки распространяется на газоанализаторы-сигнализаторы стяпио-нарные «СИГНАЛ-035» (далее - газоанализаторы), выпускаемые ООО «ПОЛИТЕХФОРМ-М» и устанавливает методы их первичной поверки до ввода в эксплуатацию, после ремонта и периоди-ческой поверки в процессе эксплуатации.
Интервал между поверками - один год.
Примечания:
-
1) В случае выхода из строя выносного датчика газоанализатора в течение интервала между поверками допускается проводить ремонт вышедшего из строя датчика или его замену на однотипный исправный с проведением поверки только того измерительного канала, в котором проводилась замена/ремонт датчика, в объеме операций первичной поверки.
-
2) В случае добавления новых измерительных каналов в существующий газоанализатор, имеющий действующее свидетельство о поверке, необходимо проведение поверки только вновь добавленных измерительных каналов в соответствии с утвержденной методикой поверки в объеме операций, предусмотренных для первичной поверки.
-
3) Результат поверки измерительного канала (по п.п. 1) и 2) примечания) оформляется отдельным свидетельством о поверке со сроком действия, совпадающим со сроком действия свидетельства о поверке на газоанализатор в целом. Свидетельство о поверке измерительного канала подшивается к свидетельству о поверке на комплекс.
-
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
-
1) Газоанализаторы, при поверке которых используются эквивалентные газовые смеси, подлежат поверке в объеме операций первичной поверки не реже 1 раза в 4 года для контроля стабильности коэффициента пересчета;
-
2) Допускается проводить периодическую поверку газоанализаторов с измерительными преобразователями МИГ-ИК2-УВ (определяемый компонент - пары углеводородов) как по эквивалентным ГС пропан - воздух, так и по ГС, содержащим определяемый компонент.
-
1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.
-
1.3 Поверка газоанализатора проводится комплектно (блок индикации и управления и измерительный преобразователь) в лабораторных условиях.
-
Таблица 1 - Операции поверки
|
Наименование операции |
Номер пункта ме-тодики поверки |
Обязательность проведения при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр |
6.1 |
да |
да |
|
2 Опробование |
6.2 |
да |
да |
|
3 Подтверждение соответствия программного обеспечения |
6.3 |
да |
да |
|
4 Определение метрологических характеристик |
6.4 | ||
|
4.1 Определение основной погрешности | |||
|
4.1.1 Определение основной погрешности при первичной поверке |
6.4.1 |
да |
нет |
|
4.1.2 Определение основной погрешности при периодической поверке |
6.4.2 |
нет |
да |
|
4.2 Определение вариации показаний |
6.4.3 |
да |
нет |
|
4.3 Определение времени установления показаний |
6.4.4 |
да |
нет |
Примечания:
-
1.4 Допускается проведение поверки непосредственно на месте установки газоанализатора (бездемонтажной поверки) при условии выполнения требований, приведенных в разделе 4 настоящей методики, и наличия средств поверки, указанных в таблице 2.
В этом случае операции поверки по п. 6.4 проводятся двумя специалистами - один из них должен находится на объекте расположения датчика, а второй на месте нахождения блока индикации и управления. Координация действий операторов осуществляется посредством радио- или телефонной связи.
-
1.5 Допускается проведение поверки отдельных измерительных каналов газоанализаторов стационарных «СИГНАЛ-035» в соответствии с заявлением владельца газоанализатора с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.
2.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6 |
Измеритель параметров микроклимата «Метеоскоп», диапазон измерений относительной влажности от 3 до 98 %, относительная погрешность ± 3 %, диапазон измерений температуры от минус 10 °C до плюс 50 °C, относительная погрешность ± 0,2 °C, диапазон измерений давления в воздухе от 80 до 110 кПа |
|
Секундомер СОСпр, погрешность ± 0,2 с | |
|
6.4 |
Стандартные образцы состава газовые смеси в баллонах под давлением. Характеристики ГС приведены в Приложении А |
|
Рабочий эталон 1-го разряда в соответствии с приказом Госстандарта от 14.12.2018 г. генератор газовых смесей ГГС, модификаций ГГС-Т, ГТС-К или ГГС-Р (ФИФ №62151-15) | |
|
Рабочий эталон 1-го разряда в соответствии с приказом Госстандарта от 14.12.2018 г. №2664 - источники микропотока фенола (ИМ89 - М - А2) (ФИФ № 15075-09) | |
|
Рабочий эталон 1-го разряда в соответствии с приказом Госстандарта от 14.12.2018 г. № 2664 - комплекс газоаналитический ГНП-1 (ФИФ № 68283-17) | |
|
Рабочий эталон 1-го разряда в соответствии с приказом Госстандарта от 14.12.2018 г. № 2664 - комплекс ГГП-1 (ФИФ № 48775-11) | |
|
Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением | |
|
Поверочный нулевой газ (ПНГ) - воздух марка А, Б по ТУ 6-21-5-82 в баллонах под давлением | |
|
Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4* | |
|
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм* | |
|
Редуктор кислородный баллонный одноступенчатый БКО-50-4, наибольшее давление газа на входе 20 МПа* | |
|
Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6><1,5 мм* | |
|
Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм* |
2.2 Все средства поверки, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением -действующие паспорта.
-
2.3 Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью
-
2.4 Изготовители стандартных образцов состава газовых смесей - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2016.
-
3.1 При проведении поверки соблюдают следующие требования безопасности:
-
- помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией;
-
- не допускается сбрасывать ГС в атмосферу рабочих помещений;
-
- содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88;
-
- должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
-
- при работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают федеральные нормы и правила в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора №116 от 25.03.2014 г.);
-
3.2 Требования к квалификации персонала
К работе с газоанализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-80, ГОСТ 8.578-2014, приказом Госстандарта от 14.12.2018 г., руководством по эксплуатации газоанализаторов и прошедшие инструктаж по технике безопасности.
4 Условия поверки-
4.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающей среды, °C 20 ±5;
-
- диапазон относительной влажности окружающей среды, % от 30 до 80;
-
- атмосферное давление, кПа 101,3 ± 4,0,
ммрт.ст. 760 + 30;
-
-
5.1 Выполнить мероприятия по обеспечению условий безопасности.
-
5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.
-
5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.
-
5.4 Выдержать газоанализатор и средства поверки при температуре поверки в течение не менее 4 ч.
-
5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.
-
6.1 Внешний осмотр
-
6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:
-
*) - Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:
-номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.
-
- соответствие комплектности (при первичной поверке) требованиям руководства по эксплуатации;
-
- соответствие маркировки требованиям руководства по эксплуатации;
-
- газоанализатор не должен иметь повреждений, влияющих на работоспособность.
-
6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.
-
6.2 Опробование
-
6.2.1 При опробовании проводится общая проверка функционирования газоанализатора в порядке, указанном в п. 2.3.4 Руководства по эксплуатации ГКПС 78.00.00.000 РЭ
-
6.2.2 Результаты опробования считают положительными, если по завершении режима самотестирования отсутствует информация об отказах, газоанализатор переходит в режим измерений с представлением на ЖК индикаторе основного слайда состояния.
-
-
6.3 Подтверждение соответствия программного обеспечения
Для проверки соответствия ПО выполняют следующие операции:
-
- проводят визуализацию идентификационных данных ПО БКУ (программное обеспечение идентифицируется путем вывода на ЖК-индикатор номера версии через меню газоанализатора (подменю «Версия» главного меню);
-
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
Результат подтверждения соответствия ПО считают положительным, если идентификационные данные ПО БКУ соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
-
6.4 Определение метрологических характеристик
-
6.4.1 Определение основной погрешности при первичной поверке
-
Определение основной погрешности газоанализатора при первичной поверке проводить в следующем порядке:

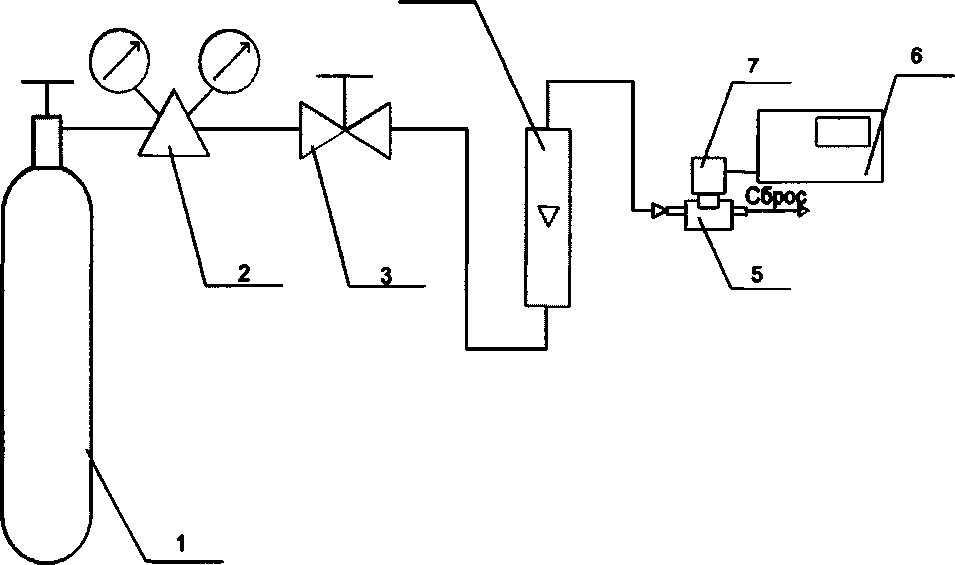

Собрать схему поверки, приведенную на Рисунке Б.1 Приложения Б.
-
1) Для всех газоанализаторов, кроме газоанализаторов с установленными измерительными преобразователями МИГ-ТК-УВ (определяемый компонент - пары углеводородов) МИГ-ИК2-УВ (определяемый компонент - пары углеводородов), с помощью насадки подать на вход ГС (Приложение А, в соответствии с установленным измерительным преобразователем, определяемым компонентом и диапазоном измерений) с расходом (0,45±0,05) дм1 / мин в последовательности: -№№ 1-2-3-2-1-3 (для измерительных преобразователей для которых в Приложении А приведены 3 точки поверки);
- №№ 1-2-3-4-3- 2-1-4 (для измерительных преобразователей для которых в Приложении А приведены 4 точки поверки).
Время подачи ГС не менее утроенного То,9.
Подачу ГС на газоанализаторы с установленными измерительными преобразователями МИГ-ТК-УВ (определяемый компонент - пары углеводородов) и МИГ-ИК2-УВ (определяемый компонент - пары углеводородов) следует осуществлять при подаче ГС состава определяемый компонент - воздух с помощью рабочего эталона 1-го разряда комплекс газоаналитического ГНП-1 или рабочего эталона 1-го разряда комплекса 1'1'11-1 в последовательности №№ 1-2-3 (Приложение А) в соответствии с требованиями Руководства по эксплуатации на ГНП-1 или ГГП-1.
-
2) Зафиксировать установившиеся значения показаний газоанализатора.
СНКПР
(1)
„ дС% (обд J)
где Ц - объемная доля определяемого компонента, указанная в паспорте i-й ГС, %;
Снкпр - объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР), % (согласно ГОСТ 30852.19-2002).
-
4) Значение основной абсолютной погрешности газоанализатора, объемная доля определяемого компонента, % или довзрывоопасная концентрация, % НКПР или массовая концентрация, мг/м3, для диапазонов в которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле
(2)
где С, - показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, % или довзрывоопасная концентрация, % НКПР или массовая концентрация, мг/м3;
Сд - действительное значение концентрации определяемого компонента в i-й ГС, объемная доля, % или довзрывоопасная концентрация, % НКПР или массовая концентрация, мг/м3.
-
5) Для газоанализаторов с установленными измерительными преобразователями МИГ-ИК2-УВ (определяемый компонент - пары углеводородов) подать на вход ГС, состава поверочный компонент - воздух (Таблица А.4 Приложения А) в последовательности №№ 1-2-3 (соответственно определяемому компоненту).
Примечания:
а) Значения поправочных коэффициентов, указанные в Таблице А.4, приведены на основании данных изготовителя ООО «ПОЛИТЕХФОРМ-М», г. Москва, носят справочный характер и подлежат уточнению при проведении первичной поверки газоанализаторов.
б) В случае, если показания газоанализатора по шкале определяемого компонента при подаче ГС №№ 2, 3, содержащих поверочный компонент, отличаются от значений 25 % НКПР и 45 % НКПР соответственно, более чем на ± 5 % НКПР, то следует применять ГС с номинальным значением объемной доли поверочного компонента, отличным от указанного в Таблице А.4 для соответствующей точки поверки, но обеспечивающие указанные выше показания по шкале определяемого компонента. Для упрощения процесса подбора требуемого значения довзрывоопасной концентрации поверочного компонента рекомендуется использовать динамический генератор-разбавитель газовых смесей, например ГГС-Р.
-
6) При подаче каждой ГС, содержащей поверочный компонент, фиксируют установившиеся показания газоанализатора согласно п. 2).
-
7) Рассчитывают значения поправочных коэффициентов для поверочного компонента в точках поверки 2 и 3 согласно формуле
(3)
где г^“°8^ - результат измерений довзрывоопасной концентрации поверочного компонента
при подаче i-й ГС, содержащей поверочный компонент, % НКПР (по шкале определяемого компонента);
_ дейстаительное значение довзрывоопасной концентрации поверочного компонента в i-й ГС, содержащей поверочный компонент, % НКПР;
С^апр^ _ рцзудьтат измерений довзрывоопасной концентрации при подаче i-ой ГС, содержащей определяемый компонент, % НКПР;
_ двйствительное значение довзрывоопасной концентрации определяемого компонента в i-ой ГС, % НКПР.
Результат определения основной погрешности считают положительным, если основная погрешность газоанализатора в каждой точке поверки не превышает значений, указанных в таблице В Л Приложения В для соответствующего определяемого компонента.
-
6.4.2 Определение основной погрешности при периодической поверке
Определение основной погрешности газоанализатора при периодической поверке проводить в следующем порядке:
-
1) собрать схему, приведенную на Рисунке Б. 1 Приложения Б;
-
2) с помощью насадки подать на вход:
- для всех газоанализаторов, кроме газоанализаторов с установленными измерительными преобразователями МИГ-ИК2-УВ (определяемый компонент - пары углеводородов), ГС, указанные в таблицах А.1 - А.З Приложения А в последовательности:
-
- №№ 1-2-3 (для измерительных преобразователей для которых в Приложении А приведены 3 точки поверки);
-
- №№ 1 - 2 - 3 - 4 (для измерительных преобразователей для которых в Приложении А приведены 4 точки поверки).
-для газоанализаторов с установленными измерительными преобразователями МИГ-ИК2-УВ (определяемый компонент - пары углеводородов) ГС, указанные в Таблице А.4 Приложения А в последовательности №№ 1-2-3,
с расходом (0,45±0,05) дм3 / мин'1 в течение не менее утроенного То,9;
-
3) зафиксировать установившиеся показания газоанализатора при подаче каждой ГС:
-
4) рассчитать основную абсолютную погрешность газоанализатора по формуле (2). Для газоанализаторов с установленными измерительными преобразователями МИГ-ИК2-УВ (определяемый компонент - пары углеводородов) действительное значение довзрывоопасной концентрации определяемого компонента при подаче i-й ГС находят по формуле
сд(о^) = ^.сд(«м.)5 (4)
где Ср ‘ Действительное значение довзрывоопасной концентрации поверочного компо
нента в i-й ГС, содержащей поверочный компонент, % НКПР;
- значение поправочного коэффициента для i-ой точки поверки, указанное в свидетельстве о поверке и паспорте газоанализатора.
Результаты считают положительными, если основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в Приложении Б.
-
6.4.3 Определение вариации показаний
Определение вариации показаний проводится при первичной поверке для всех газоанализаторов, кроме газоанализаторов с установленными измерительными преобразователями МИГ-ТК-УВ (определяемый компонент - пары углеводородов) и МИГ-ИК2-УВ (определяемый компонент -пары углеводородов).
Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1. при подаче ГС № 2 (для измерительных преобразователей для которых в Приложении А приведены 3 точки поверки) или ГС № 3 (для измерительных преобразователей для которых в Приложении А приведены 3 точки поверки).
Вариацию показаний газоанализаторов, в долях от пределов допускаемой основной абсолютной погрешности, рассчитывают по формуле
(5)
где - результат измерений содержания определяемого компонента при подходе к
точке поверки 2 (3) со стороны больших и меньших значений, объемная доля определяемого компонента, % или довзрывоопасная концентрация, % НКПР или массовая концентрация, мг/м3;
Ао - пределы допускаемой основной абсолютной погрешности поверяемого газоанализатора, объемная доля определяемого компонента, % или довзрывоопасная концентрация, % НКПР или массовая концентрация, мг/м3.
Результаты считают положительными, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.
-
6.4.4 Определение времени установления показаний
Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п. 6.4.1 в следующем поряпке-
а) на вход измерительного преобразователя подают ГС № 3 (для измерительных преобразователей для которых в Приложении А приведены 3 точки поверки) или ГС № 4 (для измерительных преобразователей для которых в Приложении А приведены 4 точки поверки), фиксируют установившиеся показания газоанализатора;
б) вычисляют значение, равное 0,9 установившихся показаний газоанализатора;
в) подают на вход измерительного преобразователя ГС № 1, фиксируют установившиеся показания газоанализатора. Отклонение от нулевых показаний должно быть не более 0,5 в долях от предела допускаемой основной погрешности;
г) подают на вход газоанализатора ГС № 3 (4), включают секундомер и фиксируют время достижения значения, рассчитанного в п. б).
При поверке газоанализаторов с определяемым компонентом кислород, определение времени установления показаний проводят в следующем порядке:
-
1) продувать измерительный преобразователь чистым атмосферным воздухом в течение не менее 5 мин, зафиксировать показания газоанализатора;
-
2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);
-
3) подать на измерительный преобразователь ГС №1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);
-
4) снять насадку с измерительного преобразователя и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного в п. 2).
Результаты испытания считают положительными, если время установления показаний не превышает значений, указанных в Приложении В.
7 Оформление результатов поверки-
7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.
-
7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то на эксплуатационную документацию наносится знак поверки или выдается свидетельство о поверке по форме приказа Министерства промышленности и торговли Российской Федерации № 1815 от 02 июля 2015 г.
-
7.3 Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.
Приложение А
(обязательное) Характеристики ГС, используемых при проведении поверки газоанализаторов
Таблица А.1 - Характеристики ГС, используемых при поверке газоанализаторов с измерительными преобразователями МИГ-ТК-УВ, МИГ-ИК2-УВ
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Метан (СНд) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
"* |
Марка Б по ТУ 6- 21-5-82 | ||
|
1,1 %±7%отн. |
2,05 %± 7%отн. |
±2,5% отн. |
ГСО 10532-2014 (метан - воздух) | |||
|
Пропан (СзНв) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,425 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (пропан - воздух) | ||||
|
0,79 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (пропан - воздух) | ||||
|
Гексан (СбНм) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,25 %± 7% отн. |
±4 % отн. |
ГСО 10541-2014 (гексан - воздух) | ||||
|
0,46 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (гексан - воздух) | ||||
|
Бутан (н-СЩю) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,35 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (бутан- воздух) | ||||
|
0,65 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (бутан - воздух) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-делаемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Пентан (С5Н12) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
ПНГ - воз дух |
Марка Б ТУ 6-21- 5-85 | |||
|
0,35 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (пентан - воздух) | ||||
|
0,65 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (пентан - воздух) | ||||
|
Циклопентан (С5Ню) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б ТУ 6-21- 5-85 | |||
|
0,35 %± 7% отн. |
0,65 % ± 7 % отн. |
±5 % отн. |
ГСО 10540-2014 (циклопентан -воздух) | |||
|
Пропилен (СзНб) |
от Одо 1,0% (от 0 до 50 % НКПР) |
ПНГ - воз дух |
Марки Б по ТУ 6- 21-5-82 | |||
|
0,5 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (пропилен - воздух) | ||||
|
0,93 % ± 7 % отн. |
±3 % отн. |
ГСО 10541-2014 (пропилен - воздух) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Пары бензина неэтилированного |
от 0 до 50 % НКПР |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-82 | |||
|
20 % НКПР |
50 % НКПР |
±2 % НКПР |
ГГП-1, ГНП-1 | |||
|
Пары топлива дизельного |
от 0 до 50 % НКПР |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
20 % НКПР |
50 % НКПР |
±2 % НКПР |
ГГП-1, ГНП-1 | |||
|
Пары керосина |
от 0 до 50 % НКПР |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-82 | |||
|
20 % НКПР |
50 % НКПР |
±2 % НКПР |
ГГП-1 | |||
|
Пары уайт- спирита |
От 0 до 50 % НКПР |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
20 % НКПР |
50 % НКПР |
±2 % НКПР |
ГГП-1, ГНП-1 | |||
|
Пары топлива для реактивных двигателей |
от 0 до 50 % НКПР |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
20 % НКПР |
50 % НКПР |
±2 % НКПР |
ГГП-1, ГНП-1 | |||
|
Пары бензина авиационного |
от 0 до 50 % НКПР |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
20 % НКПР |
50 % НКПР |
±2 % НКПР |
ГГП-1, ГНП-1 | |||
|
Этиловый спирт (С2Н5ОН) |
от Одо 1,55 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марки Б по ТУ 6- 21-5-82 | |||
|
0,78 % ± 10 % отн. |
1,4 %± 10% отн. |
* |
ГГП-1 | |||
Определяемый компонент
Диапазон измерений объемной доли определяемого компонента
|
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность стации |
атте- |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | |||
Примечания:
-
1) Пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводится с использованием данных ГОСТ 30852.19-2002.
-
2) Для газоанализаторов с измерительными преобразователями МИГ-ИК2-УВ допускается использование в качестве ГС № 1 вместо ПНГ — воздуха марки Б по ТУ 6-21-5-82 азот особой чистоты сорт 2 по ГОСТ 9293-74.
-
3) ГГП-1 - рабочий эталон 1-го разряда в соответствии с приказом Госстандарта от 14.12.2018 г. №2664 - комплекс ГГП-1 (ФИФ №48775-11).
-
4) ГНП-1 — рабочий эталон 1-го разряда в соответствии с приказом Госстандарта от 14.12.2018 г. № 2664 - комплекс газоаналитический ГНП-1 (ФИФ № 68283-17).
* - Пределы допускаемой относительной погрешности Ао (Jv) Д318 заданного значения объемной доли целевого компонента в ПГС X для ГГП-1 вычисляется по формуле:
л z I |д I, -^нижи.)'(|До«юи.| |^0яач.|)
AoVM- Р0иа«.|+ /у- _у х
верхн. Л нижн.*
где X и X - нижняя и верхняя граница диапазона воспроизведения объемной доли целевого компонента, %;
ДОнач и ^окон ~ пределы допускаемой относительной погрешности, соответствующие нижней и верхней границе диапазона воспроизве-дения объемной доли целевого компонента, %.
нижн.
Таблица А.2 - Характеристики ГС, используемых при поверке газоанализаторов с измерительными преобразователями А200, А300 и ВЗОО
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Метан (СН4) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
1,1 %± 7 % отн. |
2,05 % ± 7 % отн. |
±2,5% отн. |
ГСО 10532-2014 (метан - воздух) | ||||
|
Пропан (СзНв) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,425 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (пропан - воздух) | |||||
|
0,79 %± 7% отн. |
- |
±2 % отн. |
ГСО 10540-2014 (пропан - воздух) | ||||
|
Бутан (Н-С4Н10) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,35 %± 7% отн. |
±4 % отн. |
ГСО 10541-2014 (бутан- воздух) | |||||
|
0,65 %± 7% отн. |
±2 % отн. |
ГСО 10540-2014 (бутан - воздух) | |||||
|
Гексан (СбНи) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
ПНГ-воздух |
■* |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,25 % ± 7 % отн. |
- |
±4 % отн. |
ГСО 10541-2014 (гексан - воздух) | ||||
|
0,46 %± 7% отн. |
±2 % отн. |
ГСО 10540-2014 (гексан - воздух) | |||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Бензол (СбНб) |
от 0 до 0,6 (от 0 до 50 % НКПР) |
ПНГ-воздух |
Марки Б по ТУ 6-21-5-82 | ||||
|
0,3 % ± 7 % отн. |
0,56 %± 7% отн. |
±2 % отн. |
ГСО 10540-2014 (бензол - воздух) | ||||
|
Кислород (О2) |
от 0 до 30 % |
азот |
- |
Сорт 1-й по ГОСТ 9293-74 | |||
|
15 %± 5 % отн. |
28,5 % ± 5 % отн. |
±1 % отн. |
ГСО 10532-2014 (кислород - азот) | ||||
|
Водород (Н2) |
от 0 до 2,0 % |
ПНГ - воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,93 %± 7% отн. |
±3 % отн. |
ГСО 10532-2014 (водород - воздух) | |||||
|
1,86 % ± 7 % отн. |
±2 % отн. |
ГСО 10532-2014 (водород - воздух) | |||||
|
Оксид углерода (СО) |
от 0 до 86 млн'1 (от 0 до 100 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,0015 % ± 10 % отн |
0,0043 % ± 10 % отн |
0,0078 % ± 10 % отн |
±5 % отн. |
ГСО 10532-2014 (оксид углерода -воздух) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Оксид углерода (СО) |
от 0 до 860 млн’1 (от 0 до 1000 мг/м3) |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
- |
0,015 % ± 10 % отн |
0,043 % ± 10 % отн |
0,078 % ± 10 % отн |
±5 % отн. |
ГСО 10532-2014 (оксид углерода -воздух) | ||
|
Хлор (Ch) |
от 0 до 2 млн’1 (от 0 до 6 мг/м3) |
ПНГ - воз дух |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,000023 % ± 50 % отн |
±10 % отн. |
ГСО 10546-2014 (хлор - азот) | |||||
|
0,0001 % ± 30 % отн |
±5 % отн. |
ГСО 10546-2014 (хлор - азот) | |||||
|
0,000166 % ± 20 % отн |
±4 % отн. |
ГСО 10546-2014 (хлор - азот) | |||||
|
от 0 до 17 млн’1 (от 0 до 50 мг/м3) |
ПНГ - воздух |
- |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,00028 % ± 20 % отн |
0,00085% ±20 % отн |
±4 % отн. |
ГСО 10546-2014 (хлор - азот) | ||||
|
0,00154 %± 10 % отн |
±5 % отн. |
ГСО 10547-2014 (хлор - азот) | |||||
|
от 0 до 10,2 млн’1 (от 0 до 30 мг/м3) |
ПНГ - воздух |
• |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,000166 % ± 20 % отн |
0,00051 % ± 20 % отн |
0,00085 % ± 20 % отн |
±4 % отн. |
ГСО 10546-2014 (хлор - азот) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Аммиак (ЫНз) |
от Одо 141,5 млн’1 (от 0 до 100 мг/м3) |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,00257 % ± 10 % отн. |
0,00708% ±10 % отн. |
0,0128 %± 10 % отн. |
±5 % отн. |
ГСО 10547-2014 (аммиак - воздух) | |||
|
от 0 до 2830 млн’1 (от 0 до 2000 мг/м3) |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-82 | |||||
|
0,0514 % ± 10 % отн. |
±5 % отн. |
ГСО 10547-2014 (аммиак - воздух) | |||||
|
0,1415 %±7% отн. |
0,257% ±10 % отн. |
±3 % отн. |
ГСО 10547-2014 (аммиак - воздух) | ||||
|
от 0 до 849 млн'1 (от 0 до 600 мг/м3) |
ПНГ - воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,0153 % ± 10 % отн. |
0,0425 % ± 10 % отн. |
0,077 %± 10 % отн. |
±5 % отн. |
ГСО 10547-2014 (аммиак - воздух) | |||
|
от 0 до 283 млн'1 (от 0 до 200 мг/м3) |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | |||||
|
0,00257 %± 10 % отн. |
0,0142 %± 10% отн. |
0,0257 % ± 10 % отн. |
±5 % отн. |
ГСО 10547-2014 (аммиак - воздух) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Сероводород (H2S) |
от Одо 14,1 млн"1 (от 0 до 20 мг/м3) |
ПНГ - воздух |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
0,00017% ±20 % отн. |
0,0007 ±20% отн. |
±4 % отн. |
ГСО 10546-2014 (сероводород -воздух) | ||||
|
0,00128 %± 10 % отн. |
±5 % отн. |
ГСО 10547-2014 (сероводород -воздух) | |||||
|
от 0 до 35,4 млн"1 (от 0 до 50 мг/м3) |
ПНГ - воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,00058 %± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (сероводород -воздух) | |||||
|
0,00177 %± 10 % отн. |
0,0032 ± 10 % отн. |
±5 % отн. |
ГСО 10547-2014 (сероводород -воздух) | ||||
|
Хлористый водород (НС1) |
от 0 до 6,6 млн"1 (от 0 до 10 мг/м3) |
ПНГ - воз дух |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,000158 %± 20 % отн. |
0,00033 %± 20 % отн. |
0,00055 %± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (хлористый водород - азот) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Диоксид азота (NO2) |
от Одо 10,5 млн’1 (от 0 до 20 мг/м3) |
ПНГ - воз дух |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
0,000216 %± 20 % отн. |
0,00052% ±20 % отн. |
0,00087 %± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (диоксид азота -азот) | |||
|
от Одо 26,1 млн’1 (от 0 до 50 мг/м3) |
ПНГ - воз дух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,00043 %± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (диоксид азота -азот) | |||||
|
0,0013 % ± 10 % отн. |
0,0023% ±10 % отн. |
±5 % отн. |
ГСО 10547-2014 (диоксид азота -азот) | ||||
|
Диоксид серы (S02) |
от 0 до 13,1 млн'1 (от 0 до 35 мг/м3) |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,00018% ±20 % отн. |
0,00065% ±20 % отн. |
±4 % отн. |
ГСО 10546-2014 (диоксид серы -азот) | ||||
|
0,00119 %± 10 % отн. |
±5 % отн. |
ГСО 10547-2014 (диоксид серы -азот) | |||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Диоксид серы (SO2) |
от 0 до 37,6 млн’1 (от 0 до 100 мг/м3) |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,00062 %± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (диоксид серы -азот) | |||||
|
0,00188% ±10% отн. |
0,0034 %± 10 % отн. |
±5 % отн. |
ГСО 10547-2014 (диоксид серы -азот) | ||||
|
Синильная кислота (HCN) |
от 0 до 13,4 млн’1 (от Одо 15 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,00021% ±20 %отн. |
0,00067% ±20 % отн. |
±8% отн. |
ГСО 10547-2014 (синильная кислота - азот) | ||||
|
0,00121 %± 10 % отн. |
±5% отн. |
ГСО 10547-2014 (синильная кислота - азот) | |||||
|
Фосфин (РНз) |
от Одо 7,1 млн’1 (от 0 до 10 мг/м3) |
ПНГ - воздух |
- |
Марка А по ТУ 6-21-5-82 | |||
|
0,000117% ±20 % отн. |
0,00036 % ± 20 % отн. |
0,00059 % ± 20 % отн. |
±4 % отн. |
ГСО 10546-2014 (фосфин - азот) | |||
|
Винилхлорид (СН2СНС1) |
от 0 до 7,7 млн’1 (от 0 до 20 мг/м3) |
ПНГ - воз дух |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,00039 % ± 20 % отн. |
0,00064% ±20 % отн. |
±4 % отн. |
ГСО 10549-2014 (винилхлорид -азот) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Метилмеркаптан (CH3SH) |
от Одо 10 млн’1 (от 0 до 20 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,0005% ±20% отн. |
0,00083% ±20 % отн. |
±4 % отн. |
ГСО 10537-2014 (метилмеркаптан - азот) | ||||
|
Этилмеркаптан (C2H5SH) |
от 0 до 7,8 млн’1 (от 0 до 20 мг/м3) |
ПНГ - воз дух |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,00039% ±20 % отн. |
0,00065 % ± 20 % отн. |
±4 % отн. |
ГСО 10537-2014 (этилмеркаптан -азот) | ||||
|
Фенол (CeHsOH) |
от Одо 5,1 млн’1 (от 0 до 20 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-82 | ||||
|
2,6 млн’1 ±15% отн. |
4,4 млн’1 ± 15 % отн. |
±5 % отн. |
ГГС-Т или ГГС-К с ИМ- С6Н5ОН ИМ89-М-А2 | ||||
|
Сероуглерод (CS2) |
от 0 до 6,3 млн’1 (от 0 до 20 мг/м3) |
ПНГ - воз дух |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,00032% ±20 % отн. |
0,00052% ±20 % отн. |
±4 % отн. |
ГСО 10537-2014 (сероуглерод -азот) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Изобутилен (С4Н8) |
от 0 до 86 млн’1 (от 0 до 200 мг/м3) |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,0043% ±30% отн. |
±7,5 % отн. |
ГСО 10539-2014 (изобутилен -воздух) | |||||
|
0,0071 % ± 20 % отн. |
±5 % отн. |
ГСО 10539-2014 (изобутилен -воздух) | |||||
|
Бензол (СбНб) |
от 0 до 62 млн’1 (от 0 до 200 мг/м3) |
ПНГ - воз дух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,0031 %± 30 % отн. |
±8 % отн. |
ГСО 10541-2014 (бензол - воздух) | |||||
|
0,0051 %±20% отн. |
±6 % отн. |
ГСО 10541-2014 (бензол - воздух) | |||||
|
Бутанол С3Н7СН2ОН |
от 0 до 62,5 млн’1 (от 0 до 200 мг/м3) |
ПНГ - воздух |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
31,5 млн’*± 10 % отн. |
56,8 млн’1 ± 10 % отн. |
±5% отн. |
ПИГС-У-07 | ||||
|
о - ксилол (СбН4(СН3)2) |
от 0 до 45,4 млн’1 (от 0 до 200 мг/м3) |
ПНГ - воз дух |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
0,0023 % ± 30 % отн. |
0,00349% ±30 % отн. |
±4 % отн. |
ГСО 10540-2014 (о - ксилол - воз-Д££) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Толуол (С7Н8) |
от 0 до 523 млн"1 (от 0 до 2000 мг/м3) |
ПНГ - воз дух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,026 % ± 15 % отн. |
0,045 %± 20 % отн. |
- |
±5 % отн. |
ГСО 10541-2014 (толуол - воздух) | |||
|
Гексан (СбНи) |
от 0 до 560 млн"1 (от 0 до 2000 мг/м3) |
ПНГ - воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,028 % ± 15 % отн. |
0,048 %± 15% отн. |
- |
±5 % отн. |
ГСО 10541-2014 (гексан- воздух) | |||
|
Этанол (С2Н5ОН) |
от 0 до 1046 млн"1 (от 0 до 2000 мг/м3) |
ПНГ - воз дух |
■ |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,052 %± 10 % отн. |
0,095 % ± 10 % отн. |
- |
±5 % отн. |
ГСО 10535-2014 (этанол - воздух) | |||
|
Диоксид углерода (СО2) |
от 0 до 5 % |
ПНГ - воз дух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
2,5 %± 7 % отн. |
4,67 %± 7 % отн. |
±2,5 % отн. |
ГСО 10532-2014 (диоксид углерода - воздух) | ||||
Примечания:
1) ГГС-Т - рабочий эталон 1-го разряда в соответствии с приказом Госстандарта от 14.12.2018 г. генератор газовых смесей ГГС, моди
фикации ГГС-Т (ФИФ № 62151-15).
-
2) ГГС-К - рабочий эталон 1-го разряда в соответствии с приказом Госстандарта от 14.12.2018 г. генератор газовых смесей ГГС, модификации ГГС-К (ФИФ № 62151-15).
-
3) Пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПГ, проводится с использованием данных ГОСТ 30852.19-2002.
-
4) В качестве газа-носителя для генератора ГГС (модификации ГГС-Т, ГГС-К) использовать поверочный нулевой газ (ПНГ) - воздух марки А по ТУ 6-21-5-82 в баллонах под давлением.
-
5) ПИГС - источники газовых смесей парофазные (ФИФ № 44308-10).
Таблица А.З - Характеристики ГС, используемых при поверке газоанализаторов с измерительными преобразователями АРП1.0
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Метан (СН4) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
1,1 %±7%отн. |
2,05 %± 7% отн. |
±2,5% отн. |
ГСО 10532-2014 (метан - воздух) | |||
|
Этан (СгНб) |
от 0 до 1,25 (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
0,6 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (этан - воздух) | ||||
|
1,16 %± 7% отн. |
±3 % отн. |
ГСО 10541-2014 (этан - воздух) | ||||
|
Пропан (СзНв) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
0,425 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (пропан - воздух) | ||||
|
0,79 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (пропан - воздух) | ||||
|
Бутан (Н-С4Н10) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,35 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (бутан- воздух) | ||||
|
0,65 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (бутан - воздух) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Изобутан (i- С4Н10) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,33 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (изобутан- воздух) | ||||
|
0,6 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (изобутан- воздух) | ||||
|
Пентан (С5Н12) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
ПНГ - воз дух |
Марка Б ТУ 6-21- 5-85 | |||
|
0,35 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (пентан - воздух) | ||||
|
0,65 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (пентан - воздух) | ||||
|
Циклопентан (С5Ню) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б ТУ 6-21- 5-85 | |||
|
0,35 %± 7% отн. |
0,65 % ± 7 % отн. |
±5 % отн. |
ГСО 10540-2014 (циклопентан -воздух) | |||
|
Гексан (СвНм) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,25 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (гексан - воздух) | ||||
|
0,46 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (гексан - воздух) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-делаемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Водород (Нг) |
от 0 до 2 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
1 % ± 7 % отн. |
±3 % отн. |
ГСО 10532-2014 (водород - воздух) | ||||
|
1,86 %± 7% отн. |
±2,5 % отн. |
ГСО 10532-2014 (водород - воздух) | ||||
|
Бензол (СбНб) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
0,3 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 (бензол - воздух) | ||||
|
0,56 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 (бензол - воздух) | ||||
|
Аммиак (NH3) |
от 0 до 4,5 % (от 0 до 30 % НКПР) |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
2,3 %± 7% отн. |
4,2 % ± 7 % отн. |
±2,5 % отн. |
ГСО 10547-2014 (аммиак - воздух) | |||
|
Диоксид углерода (СО2) |
от 0 до 5 % |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,93 %± 7 % отн. |
±3 % отн. |
ГСО 10532-2014 (диоксид углерода - воздух) | ||||
|
4,67 %± 7 % отн. |
±2,5 % отн. |
ГСО 10532-2014 (диоксид углерода - воздух) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Фреон R22, хлор-дифторметан (CHCIF2) |
от 0 до 0,3 % |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,15 %± 7 % отн. |
0,28 %± 7 % отн. |
±3 % отн. |
ГСО 10550-2014 (хлордифторметан - воздух) | |||
|
Фреон R12, ди-хлордифторметан (CCI2F2) |
от 0 до 0,2 % |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,1 %± 10 % отн. |
0,18 %± 7 % отн. |
±5 % отн. |
ГСО 10550-2014 (дихлордифторме-тан - воздух) | |||
|
±3 % отн. |
ГСО 10550-2014 (дихлордифторме-тан - воздух) | |||||
|
Гексафторид се-PH(SF6) |
от 0 до 2,0 % |
ПНГ - воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
1,0 %± 7% отн. |
±3 % отн. |
ГСО 10532-2014 (гексафторид серы - воздух) | ||||
|
1,86 %± 7 % отн. |
±2,5 % отн. |
ГСО 10532-2014 (гексафторид серы - воздух) | ||||
|
Примечание - Пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрыво-опасной концентрации, % НКПР, проводится с использованием данных ГОСТ 30852.19-2002. | ||||||
Таблица А.4 - Характеристики эквивалентных ГС состава пропан - воздух, используемых при периодической поверке газоанализаторов с измерительными преобразователями МИГ-ИК2-УВ
|
Определяемый компонент |
Диапазон измерений содержания определяемого ком-понента |
Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения. В скобках указаны ориентировочные значения коэффициента пересчета с определяемого компонента на поверочный |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Пары бензина неэтилированного |
от 0 до 50 % НКПР |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,34 % ± 7 % отн. (1,25) |
±4 % отн. |
ГСО 10541-2014 (пропан -азот) | ||||
|
0,61 % ± 7 % отн. (1,25) |
±2 % отн. |
ГСО 10540-2014 (пропан -азот) | ||||
|
Пары топлива дизельного |
от 0 до 50 % НКПР |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,17 %± 7% отн. (2,48) |
±4 % отн. |
ГСО 10541-2014(пропан -азот) | ||||
|
0,31 % ± 7 % отн. (2,48) |
±2 % отн. |
ГСО 10540-2014 (пропан -азот) | ||||
|
Определяемый компонент |
Диапазон измерений содержания определяемого ком-понента |
Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения. В скобках указаны ориентировочные значения коэффициента пересчета с определяемого компонента на поверочный |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Пары керосина |
От 0 до 50 % НКПР |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,22 %± 7% отн. (1,95) |
±4 % отн. |
ГСО 10541-2014(пропан -азот) | ||||
|
0,39 % ± 7 % отн. (1,95) |
±2 % отн. |
ГСО 10540-2014 (пропан -азот) | ||||
|
Пары уайт-спирита |
От 0 до 50 % НКПР |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,34 % ± 7 % отн. (1,25) |
±4 % отн. |
ГСО 10541-2014(пропан -азот) | ||||
|
0,61 % ± 7 % отн. (1,25) |
±2 % отн. |
ГСО 10540-2014 (пропан -азот) | ||||
|
Пары топлива для реактивных двигателей |
От 0 до 50 % НКПР |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,15 %± 7 % отн. (2,84) |
±4 % отн. |
ГСО 10541-2014 (пропан -азот) | ||||
|
0,27% ±7% отн. (2,84) |
±2 % отн. |
ГСО 10540-2014(пропан -азот) | ||||
|
Определяемый компонент |
Диапазон измерений содержания определяемого ком-понента |
Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения. В скобках указаны ориентировочные значения коэффициента пересчета с определяемого компонента на поверочный |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Пары бензина авиационного |
От 0 до 50 % НКПР |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,33 % ± 7 % отн. (1,27) |
±4 % отн. |
ГСО 10541-2014 (пропан -азот) | ||||
|
0,60 % ± 7 % отн. (1,27) |
±2 % отн. |
ГСО 10540-2014 (пропан -азот) | ||||
|
Примечание - допускается использование в качестве по ГОСТ 9293-74. |
"С № 1 вместо ПНГ — воздуха марки Б по ТУ 6-21-5-82 азот особой чистоты сорт 2 | |||||
Приложение Б
(рекомендуемое)
Схема подачи ГС при проведении поверки
4
1 - источник ГС (баллон или ГТС и т.д.); 2 - редуктор баллонный; 3 - вентиль точной регулировки; 4 - ротаметр (индикатор расхода); 5 - насадка для подачи ГС; 6 - блок контроля и управления газоанализатора; 7 - измерительный преобразователь газоанализатора.
Рисунок Б.1 - Схема подачи ГС на газоанализаторы
Приложение В
(рекомендуемое) Метрологические характеристики газоанализаторов
Таблица В.1 - Основные метрологические характеристики газоанализаторов с датчиками МИГ-ТК-УВ, МИГ-ИК2-УВ
|
Наименование датчика (измерительного преобразователя) |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной по грешности1) |
Предел допускаемого времени установления показаний по уровню 0,9, с |
|
МИГ-ТК-УВ |
Метан |
от 0 до 50 % НКПР 2) (от 0 до 2,2 % (об.д.)) |
±5 % НКПР |
30 |
|
Пропан |
от 0 до 50 % НКПР (от 0 до 0,85 % (об.д.)) |
±5 % НКПР |
30 | |
|
Гексан, бутан, пентан, циклопентан, пропилен 3) |
от Одо 50% НКПР |
±5 % НКПР |
30 | |
|
Пары углеводородов 4) |
от 0 до 50 % НКПР |
±5 % НКПР |
30 | |
|
Пары этилового спирта |
от 0 до 50 % НКПР |
±5 % НКПР |
30 | |
|
МИГ-ИК2-УВ |
Метан |
от 0 до 50 % НКПР (от 0 до 2,2 % (об.д.)) |
±5 % НКПР |
60 |
|
Пропан |
от 0 до 50 % НКПР (от 0 до 0,85 % (об.д.)) |
±5 % НКПР |
60 | |
|
Гексан, бутан, пентан, циклопентан, пропилен3) |
от 0 до 50 % НКПР |
±5 % НКПР |
60 | |
|
Пары углеводородов 4) |
от 0 до 50 % НКПР |
±5 % НКПР |
60 | |
|
]) В нормальных условиях эксплуатации.
| ||||
Таблица В.2 - Основные метрологические характеристики газоанализаторов с измерительными преобразователями А200, А300 и ВЗОР
|
Наименование |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности 1,2) |
Предел допускаемого времени установления показаний по уровню 0,9, с |
|
А200, А300, ВЗОО |
Сероводород |
от 0 до 3 мг/м3 включ. св. 3 до 20 мг/м3 |
±0,6 мг/м3 ±(0,6 + 0,2-(Свх-3)) мг/м3 |
45 |
|
А201,А301, ВЗО1 |
от 0 до 10 мг/м3 включ. св. 10 до 50 мг/м3 |
±2 мг/м3 ±(2 + 0,2(Свх-Ю)) мг/м3 | ||
|
А203, АЗОЗ, ВЗОЗ |
от 0 до 20 мг/м3 включ. св. 20 до 100 мг/м3 |
±4 мг/м3 ±(4 + 0,2-(Свх-20)) мг/м3 |
45 | |
|
А204, А304, В304 |
Аммиак |
от 0 до 400 мг/м3 включ. св. 400 до 2000 мг/м3 |
±80 мг/м3 ±(80 + 0,2(Свх-400)) мг/м3 | |
|
А205, АЗО5, ВЗО5 |
от 0 до 120 мг/м3 включ. св. 120 до 600 мг/м3 |
±20 мг/м3 ±(20+0,2-(Свх-120)) мг/м3 | ||
|
А206, А306, В306 |
от 0 до 20 мг/м3 включ. св. 20 до 200 мг/м3 |
+5 мг/м3 ±(5 + 0,2-(Свх-40)) мг/м3 | ||
|
А207, А307, В307 |
от 0 до 1 мг/м3 включ. св. 1 до 6 мг/м3 |
±0,2 мг/м3 ±(0,2 + 0,2-(Свх-1)) мг/м3 |
45 | |
|
А208, А308, ВЗО8 |
Хлор |
от 0 до 10 мг/м3 включ. св. 10 до 50 мг/м3 |
±2 мг/м3 ±(2 + 0,2(Свх-Ю))мг/м3 | |
|
А209, А309, В309 |
от 0 до 6 мг/м3 включ. св. 6 до 30 мг/м3 |
±1,2 мг/м3 ±(1,2 + 0,2(Свх-6)) мг/м3 | ||
|
А210, А310, В310 |
Хлористый водород |
от 0 до 3 мг/м3 включ. св. 3 до 10 мг/м3 |
±1 мг/м3 ±(1 + 0,2'(Свх-3)) мг/м3 |
120 |
|
А211, А311, взи |
от 0 до 20 мг/м3 включ. св. 20 до 100 мг/м3 |
±4 мг/м3 ±(4 + 0,2-(Свх-20)) мг/м3 |
45 | |
|
А212, А312, В312 |
Оксид углерода |
от 0 до 200 мг/м3 включ. св. 200 до 1000 мг/м3 |
±20 мг/м3 ±(20 + 0,2-(Свх-200)) мг/м3 |
|
Наименование |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности 1,2) |
Предел допускаемого времени установления показаний по уровню 0,9, с |
|
А213, А313, В313 |
Диоксид азота |
от 0 до 5 мг/м3 включ. св. 5 до 20 мг/м3 включ. |
±1 мг/м3 ±(1 + 0,2-(Свх-5)) мг/м3 |
45 |
|
А214, А314, В314 |
от 0 до 10 мг/м3 включ. св. 10-50 мг/м3 |
±2 мг/м3 ±(2 + 0,2-(Свх-10)) мг/м3 | ||
|
А215, А315, В315 |
Диоксид серы |
от 0 до 6 мг/м3 включ. св. 6 до 35 мг/м3 |
±1,2 мг/м3 ±(1,2 + 0,2-(Свх-6)) мг/м3 |
45 |
|
А216, АЗ 16, В316 |
от 0 до 20 мг/м3 включ. св. 20 до 100 мг/м3 |
±4 мг/м3 ±(4 + 0,2(Свх-20)) мг/м3 |
45 | |
|
А218, А318, В318 |
Синильная кис лота |
от 0 до 3 мг/м3 включ. св. 3 до 15 мг/м3 |
±0,6 мг/м3 ±(0,6 + 0,25-(Свх-3)) мг/м3 | |
|
60 | ||||
|
А219, А319, В319 |
Кислород |
0-30% (об.д.) |
±0,9 % (об.д.) |
30 |
|
А220, А320, В320 |
Водород |
0-2% (об.д.) |
±0,2 % (об.д.) |
45 |
|
А221,А325, В325 |
Фосфин |
от 0 до 2 мг/м3 включ. св. 2 до 10 мг/м3 |
±0,4 мг/м3 ±(0,4 + 0,2-(Свх-2)) мг/м3 |
60 |
|
А324, В324 |
Горючие газы и пары3) |
от 0 до 50 % НКПР |
±5 % НКПР |
15 |
|
А327,В327 |
Органические вещества 4) |
от 0 до 20 мг/м3 |
±(0,5+0,2-Свх) мг/м3 |
30 |
|
А328, В328 |
Органические вещества5) |
от 0 до 200 мг/м3 |
±(5+0,2-Свх) мг/м3 |
30 |
|
А329, В329 |
Органические вещества 6) |
от 0 до 2000 мг/м3 |
±(10+0,2Свх) мг/м3 |
30 |
|
Наименование |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности ’’2) |
Предел допускаемого времени установления показаний по уровню 0,9, с |
|
АЗЗО, ВЗЗО |
Диоксид углерода |
от 0 до 5% (об.д.) |
±(0,1+0,15-Свх) мг/м3 |
30 |
|
В нормальных условиях эксплуатации.
® Градуировка ИП осуществляется изготовителем при выпуске из производства по одному из поверочных компонентов: толуол, гексан, этанол. | ||||
Таблица В.З - Основные метрологические характеристики газоанализаторов с преобразователем измерительным акусторезонансным АРП 1,0
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности | ||
|
довзрывоопасной концентрации, %НКПР |
объемной доли, % |
%НКПР |
объемная доля, % | |
|
метан (СНд) |
от 0 до 50 |
от 0 до 2,2 |
±5 |
±0,22 |
|
этан(СгНб) |
от Одо 1,25 |
±0,12 | ||
|
пропан (СзНв) |
от 0 до 0,85 |
±0,08 | ||
|
бутан (С4Н10) |
от 0 до 50 |
от 0 до 0,7 |
±0,07 | |
|
и-бутан (ьСЩю) |
от 0 до 50 |
от 0 до 0,65 |
±0,07 | |
|
пентан (С5Н12) |
от 0 до 0,7 |
±0,07 | ||
|
циклопентан (С5Н10) |
от 0 до 50 |
от 0 до 0,7 |
±0,07 | |
|
гексан (СбНи) |
от 0 до 0,5 |
±0,05 | ||
|
водород (Нг) |
от 0 до 2,0 |
±0,2 | ||
|
бензол (СбНб) |
от 0 до 0,6 |
±0,06 | ||
|
аммиак (NH3) |
от 0 до 30 |
от 0 до 4,2 |
±0,75 | |
|
диоксид углеро-да(СОг) |
- |
от 0 до 1 включ. |
±0,2 | |
|
- |
св.1 до 5 |
±(0,2+0,2(Свх-1)) | ||
|
фреон R22 |
- |
от 0 до 0,3 включ. |
±0,075 | |
|
св.0,3 до 2 |
не нормированы | |||
|
фреон R12 |
- |
от 0 до 0,2 включ. |
±0,075 | |
|
св. 0,2 до 2 |
- |
не нормированы | ||
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности | ||
|
довзрывоопасной концентрации, %НКПР |
объемной доли, % |
%НКПР |
объемная доля, % | |
|
гексафторид се-pbi(SFe) |
- |
от 0 до 2,0 |
±(0,02+0,2-Свх) | |
|
Примечания:
| ||||
35
Пересчет значений содержания определяемого компонента, выраженных в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводят по формуле
