Методика поверки «Дозиметр-радиометр МКС-АТ1117М» (МБ МП.1396-2018)

ДО1ИМЕТР-РАДИОМЕТР МКС-АТ 1117М

Методика поверки

МРБ МП. 1396-2018

(Взамен МП.МН 1396-2004)

РАЗРАБОТЧИК

Главный метролог - начальник отдела радиационной метрологии

УП «АТОМТЕХ»             '

—⁷ ■ В-Д. Гузов

2018

Содержание

• 1   Операции поверки

• 2  Средства поверки

• 3  Требования к квалификации поверителей

• 4  Требования безопасности

• 5  Условия поверки

• 6  Подготовка к поверке

• 7  Проведение поверки

  • 7.1 Внешний осмотр

  • 7.2 Опробование

  • 7.3 Определение метрологических характеристик прибора с БДКТ-01.

БДКГ-03, БДКГ-04, БДКГ-05. БДКГ-09, БДКГ-11, БДКГ-17, БДКГ-24,

БДКГ-30. БДКГ-32

• 7.4 Определение метрологических характеристик БОИ (БОИ2, БОИ4)

• 7.5 Определение метрологических характеристик прибора с БДПС-02

• 7.6 Определение метрологических характеристик прибора с БДПА-01. БДПА-02,

БДПА-03

• 7.7 Определение метрологических характеристик прибора с БДПБ-01, БДПБ-02,

БД11Б-03

• 7.8 Определение метрологических характеристик прибора с БДКН-01. БДКН-05

• 7.9 Определение метрологических характеристик прибора с БДКН-03. БДКН-06

• 7.10 Определение метрологических характеристик прибора с БДКР-01

• 8  Оформление результатов поверки..........

Приложение А (рекомендуемое) Форма протокола поверки

Приложение Б (рекомендуемое) Библиография

Настоящая методика поверки распространяется на дозиметр-радиометр MKC-ATI117M (далее - прибор), определяет операции, проводимые в процессе поверки, устанавливает условия проведения, методы и средства поверки и соответствует СТБ 8065-2016, ГОСТ 8.040-84, ГОСТ 8.041-84. ГОСТ 8.355-79, а также [1] и [2].

• I крвичной поверке подлежа) приборы утвержденного типа при выпуске из производства, а также отдельные блоки из их состава, предназначенные для доукомплектования ранее выпушенных приборов.

Периодической поверке подлежат приборы, находящиеся в эксплуатации или на хранении, через установленный межповерочный интервал.

Межповерочный интервал - 12 мсс.

Внеочередной поверке до окончания срока действия периодической поверки подлежат приборы и отдельные блоки из их состава после ремонта, влияющего на метрологические характеристики. Внеочередная поверка после ремонта проводится в объеме, установленном для первичной поверки.

Поверка приборов должна осуществляться юридическими лицами государственной метрологической службы или аккредитованными поверочными лабораториями других юридических лиц.

1 Операции поверки

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1

Паимено ван и с о п срации	Номер пункта методики поверки	Проведение операции при
		первичной поверке	периодической поверке
1 Внешний осмотр	7.1	Да	Да
2 Опробование	7.2	Да	Да
3 Определение метрологических характеристик
3.1 Определение основной относительной
погрешности при измерении:
- мощности амбиентного эквивалента дозы	7.3, 7.4. 7.5.1	Да	Да
гамма-излучения
- мощности кермы в воздухе гамма-излучения	7.3.4	Да	Да
- мощности направленного эквивалента дозы	7.10	Да	Да
гамма-излучения
- плотности потока альфа-частиц	7.5.3, 7.6	Да	Да
- плотности потока бета-частиц	7.5.2, 7.7	Да	Да
- плотности потока нейтронов	7.8	Да	Да
- мощности амбиентного эквивалента дозы	7.9	Да	Да
нейтронного излучения
4 Оформление результатов поверки	8	Да	Да
Примечание - При получении отрицательного результата при		проведении той ИЛИ иной
операции дальнейшая поверка должна оыть прекращена.			У/

• 1.2 При проведении поверки в Российской Федерации в случае использования прибора для измерения отдельных величин и (или) в ограниченных диапазонах измеряемых величин на основании письменного заявления владельца прибора допускается проведение поверки только для этих величин и (или) в этих ограниченных диапазонах в соответствии с [3]. При этом в свидетельстве о поверке должны быть указаны величины и диапазоны, для которых проводилась поверка.

2 Средства поверки

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.1.

Таблица 2.1

Помер пункта методики поверки	Наименование и тип эталонов и вспомогательных средств поверки	Метрологические и основные технические характеристики эталонов и вспомогательных средств поверки
7.3. 7.4. 7.5.1	Эталон н ая д оз и мотри чес кая установка гамма-излучения по ГОСТ 8.087-2000 с набором источников i? Cs	Диапазон измерений мощности кермы в воздухе от 0.07 мкГр/ч до 1 Гр/ч. Погрешность не более ±5 %. Диапазон измерений мощности амбиентного эквивалента дозы от 0.07 мкЗв/ч до 30 Зв/ч. Погрешность не более ±7 %
7.10	Эталонная дозиметрическая установка гамма-излучения по ГОС!' 8.087-2000 с источником 241Ат	Диапазон измерений мощности кермы в воздухе от 44 н1 р/ч до 44 мкГр/ч. Погрешность не более ±5 %
7.5.3, 7.6	Эталонные источники альфа-излучения с радионуклидом 239Ри одного из типов 4П9,5П9, 6П9 с площадью рабочей поверхности 40. 100 и 160 см2 соответственно	Плотность потока от 30 до 10й мшг’см"2. Погрешность не более ±7 %
7.5.2, 7.7	Эталонные источники бета-излучения с радионуклидом wSr+90Y одного из типов 4С0, 5С0. 6С0 с площадью рабочей поверхности 40.100 и 160 см2 соответственно	Плотность потока от 5 до 106 мин-'-см’2. Погрешность не более ±7 %
7.8. 7.9	Эталонные установки нейтронного излучения типов УКПН-1, УКПН-1М или УПН-АТ140 с комплектом пл у го н ий-бери лл и ев ы х источников быстрых нейтронов типа ИБН	Плотность потока быстрых нейтронов от L0 до 1-Ю4 с-'-см-2. Мощность дозы нейтронного излучения от 1,0 до 1-104 мкЗв/ч. Погрешность не более ±8 % 4л,   1 j&        х 1 г! •                  '

i '

V, £ \

Номер пункта методики поверки	Наименование и тип эталонов и вспомогательных средств поверки	Метрологические и основные технические характеристики эталонов и вспомогательных средств поверки
5.1	Термометр	Цена деления 1 °C. Диапазон измерений температуры от 10 °C до 40 °C
5.1	Барометр	Цепа деления 1 кПа. Диапазон измерений атмосферного давления от 60 до 120 кПа. Основная погрешность не более ±0,2 кПа
5.1	Измеритель влажности	Диапазон измерений относительной влажности воздуха от 20 % до 90 %. Основная погрешность не более ±5 %
5.1	Дозиметр гамма-излучения	Диапазон измерений мощности амбиентного эквивалента дозы от 0.05 до 10 мкЗв/ч. Основная погрешность не более ±20 %

Примечания

1 Допускается применять другие средства поверки, обеспечивающие определение

метрологических характеристик с требуемой точностью.

• 2 Все средства поверки должны быть поверены и иметь действующие свидетельства.

• 3 Расчет контрольной суммы проводится стандартными средствами, например.

Total Commander, Double Commander.

3    Требования к квалификации поверителей

• 3.1  К проведению измерений при поверке и (или) обработке результатов измерений допускаются лица, подтвердившие компетентность выполнения данного вида поверочных работ.

4    Требования безопасности

• 4.1  При проведении поверки необходимо соблюдать требования СанПиН от 28.12.2012 №213 и СанПиН от 31.12.2013 №137. а также:

• - требования безопасности, установленные ГОСТ IEC 61010-1-2014 для оборудования класса III (степень загрязнения 2), а для сетевого адаптера, входящего в комплект поставки прибора, - для класса защиты II:

• - правила техники эксплуатации электроустановок потребителей в соответствии сТКП 181-2009;

• - требования инструкций по технике безопасности и по радиационной безопасности, утвержденные руководителем организации;

• - требования безопасности, изложенные в эксплуатационной документации на применяемые средства измерений и оборудование.

• 4.2  Процесс проведения поверки должен быть отнесен к работам во вредных условиях труда.



Условия поверки

] 1ри проведении поверки должны быть соблюдены следующие условия: (20 ± 5) °C;

60 (+20; -30) %; 101.3 (+5.4;-15.3) кПа; не более 0,20 мкЗв/ч.

Подготовка к поверке

Подготовка к поверке эталонных и поверяемых средств измерений осуществляется в соответствии с их эксплуатационной документацией.

• 6.2  Поверка прибора осуществляется при полностью заряженных встроенных блоках аккумуляторов.

• 6.3  При подготовке к поверке необходимо:

• - внимательно ознакомиться с руководством по эксплуатации (далее - РЭ) и руководствами оператора (программы «АТехсЬ» и «ATI 117М mobile») (далее - РО) из комплекта поставки;

• - извлечь прибор (блок обработки информации (БОИ, БОИ2, БОИ4), КПК и блоки детектирования (БД)) из упаковки и расположить их на рабочем месте;

• - подгот овить прибор к работе согласно разделу 2 РЭ.

Проведение поверки

При внешнем осмотре должно быть установлено:

на корпусе прибора следов коррозии, загрязнений, механических повреждений, влияющих на его работу;                                    ■

соответствие комплектности поверяемого прибора эксплуатационной документации;

• - наличие маркировки на БД. БОИ (БОИ2. БОИ4) и адаптере BT-DU4;

• - наличие свидетельства о предыдущей поверке (при периодической поверке).

• 7.2 Опробование

• 7.2.1 Проверку выполнения самоконтроля основных узлов прибора проводят в соответствии с разделом 3 РЭ. При успешном завершении самоконтроля прибор должен перейти в режим измерения мощности дозы или плотности потока, в зависимости от подключенного БД.

• 7.2.2 Подтверждение соответствия программного обеспечения (ПО) прибора проводят идентификацией ПО и проверкой обеспечения защиты ПО от несанкционированного доступа во избежание искажения результатов измерений.

Проверка соответствия встроенного ПО осуществляется проверкой отсутствия сообщений об ошибках тестов самоконтроля и целостности пломб на составных частях прибора.

т.. д> . И                     ■ ■

_____

Для идентификации прикладного ПО «ATexch» и «ATI 117М mobile» необходимо сравнить значения идентификационных данных ПО. указанных в таблице 7.1. с полученными при проверке с помощью стандартных средств (например. Total Commander или Double Commander).

Таблица 7.1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ATexch.exe
Номер версии (идентификационный номер) ПО	1.1.6.107; 1.x.y.z*
Цифровой идентификатор ПО (MD5)	Ь78Ь4712e5ee7b37798eee83d6dl0923**
Идентификационное наименование ПО	ATI 117М Mobile.exe
Помер версии (идентификационный номер) ПО	1.1.0.127; 1. x.y.z*
Цифровой идентификатор ПО (MD5)	Flfff30066d30cec8e74e5394f658f94**
* х. у. z составная часть номера версии ПО: х=[0...99], у=[0...999], z=[0...999]. ** Цифровой идентификатор приведен только для указанной версии ПО.
Примечание - Идентификационные данные версий ПО 1 .x.y.z вносят в раздел «Свидетельство о приемке» РЭ и в протокол поверки.

• 7.2.3 Проверку свстозащищенности БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03 проводят в следующей последовательности:

  а) выполняют операции:

  - при поверке с БОИ (БОИ2) - подключают БД к БОИ (БОИ2). Включают прибор.

  - при поверке с ПК

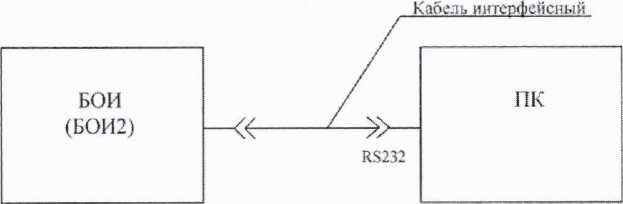

  Псреводяг БОИ (БОИ2) в режим измерения скорости счета «4»; - подключают БД к ПК по одной из схем, приведенных на рисунке 7.1. Включают ПК. Запускают программу «ATexch». Устанавливают соединение согласно РО. Выбирают радиометрический режим. Устанавливают режим измерения плотности потока, нажав кнопку «Ф»,

  - при поверке с КПК

контролируя скорость счета;

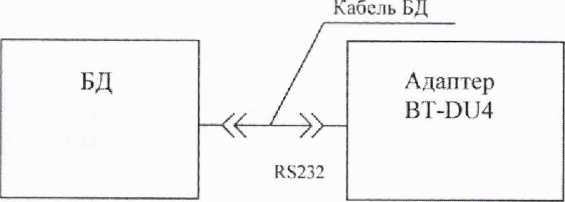

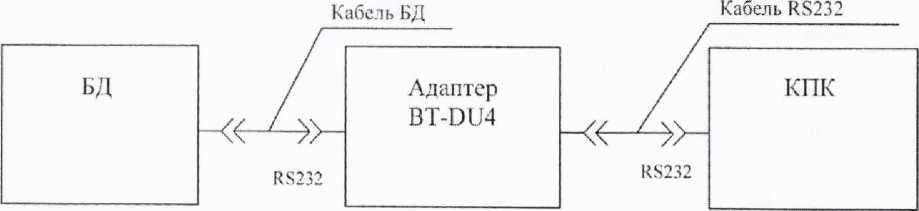

- подключают БД к КПК по одной из схем, приведенных на рисунке 7.2 (а) и на рисунке 7.2 (б). Включают адаптер BT-DU4 и КПК. Устанавливают соединение согласно РО. Выбираю т режим плотности потока и переключают отображаемую величину в скорость счета

импульсов;

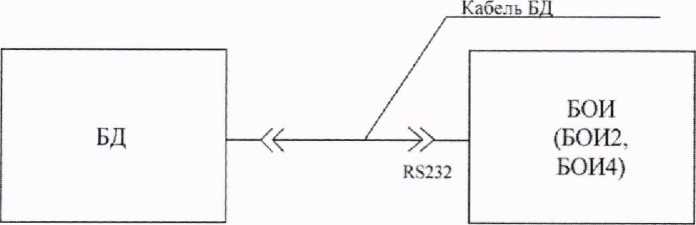

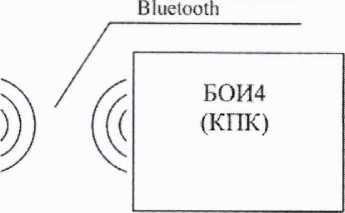

- подключают БД к БОИ4 но одной из схем, приведенных на рисунке 7.2 (б) и на рисунке 7.2 (в). Включают прибор. При работе с адаптером ВT-DU4 устанавливают соединение согласно РО. Выбирают режим измерения плотности потока и переключают отображаемую величину в скорость счета импульсов;

В) Рисунок 7.2

б) измерение скорости счета проводят в течение:

• - 100 с для БДПА-01 (БДПА-02, БДПА-03) с установленной защитной крышкой;

• - 30 мин для БДПБ-01 (БДПБ-02, БДПБ-03) с установленной крышкой-фильтром;

в) по истечении указанного времени измерения выполняют операции:

— при поверке с БОИ (БОИ2)	- сохраняют фон и переводят прибор в режим работы с вычитанием фона в соответствии с разделом 3 РЭ;
- при поверке с ПК	- сохраняют фон, нажав кнопку «Фон». Переходят в режим вычитания фона, нажав кнопку «-Фон»;
- при поверке с КПК	- сохраняю! фон, нажав кнопку « и». Переходят в режим вычитания фона, нажав кнопку «V1»;
- при поверке с БОИ4	- сохраняют фон, нажав кнопку «" и». Переходят в режим вычитания фона, нажав кнопку «V*»;

г) снимают крышку с БД;

д) устанавливают на расстоянии 40-50 см от рабочей поверхности БД лампу накаливания мощнос тью 60 Вт и включают ее;

е) измеряют скорость счета за время не менее 1000 с при дополнительном освещении.

Светозащищенность БД считают удовлетворительной, если показания прибора при дополнительном освещении не превышают:

• - 0.01 с¹            для БДПА-01, БДПА-02, БДПА-03;

• - 10 с¹              дляБДПБ-01;

• - 20 с’¹               для БДПБ-02;

40 с¹             дляБДПБ-03.

• 7.2.4 Результаты опробования считают удовлетворительными, если после выполнения самоконтроля отсутствует сообщение об ошибке, не нарушена целостность пломб на составных частях прибора, идентификационные данные ПО соответствуют приведенным в таблице 7.1 и показания прибора при дополнительном освещении не превышают допустимых значений.

7.3 Определение метрологических характеристик прибора с БД К'1-01,

БДКТ-03, БДКГ-04, БДКТ-05, БДКГ-09, БДКГ-П, БДКГ-17, БДКГ-24, БДКГ-30, БДКГ-32

7.3J Определение основной относительной погрешности при измерении мощности амбиенгного эквивалента дозы (далее - МАЭД) проводят на эталонной дозиметрической установке гамма-излучения с использованием источника ⁿ⁷Cs в контрольных точках, приведенных в таблице 7.2, в следующей последовательности:

Таблица 7.2

: Помер контрольной точки i	МАЭД в контрольной точке //*,(10)	Измерение МАЭД в контрольной точке							Пределы допускаемой основной относительной погрешности, %
		кол-во измерений	статистическая погрешность, %, не более
			БДКГ-01	БДКГ-04	БДКГ-09	Г 2 ч	БДКГ-24	БДКГ-32
1	70 нЗв/ч	2	-	5	-	-	л 3	2
2	0.70 мкЗв/ч	2	5	-S	5	-	2	2
п л	7,0 мкЗв/ч	2	'У э	2	3	-	2	2
4	70 мкЗв/ч	2	2	2	2	-	2	2
$	0,70 мЗв/ч	2	2	2	2	-	2	2
6	7,0 мЗв/ч	2	2	2	2	5	2	2	±20
7	70 мЗв/ч	2	2	2	2	з	2	2
8	0.40 Зв/ч	2	-	-	-		-	2
9	0,70 Зв/ч	О	2	2	—	2	2	-
10	4,0 Зв/ч	2	-		2	-	-	-
И	7,0 Зв/ч	2	2	2		2	-	-
12	(30-70) Зв/ч	2	-	-	-	2	......

у,

/ ■■ ~ J /' .U •'

а) устанавливают БД на эталонную дозиметрическую установку гамма-излучения таким образом, чтобы центральная ось пучка излучения установки:

была перпендикулярна продольной оси БДКГ-01 (БДКГ-09) и пересекала ее между кольцевыми рисками (рисунок 7.3 (а)):

• - была перпендикулярна продольной оси БДКГ-17 и пересекала се в плоскости кольцевой риски (рисунок 7.3 (б));

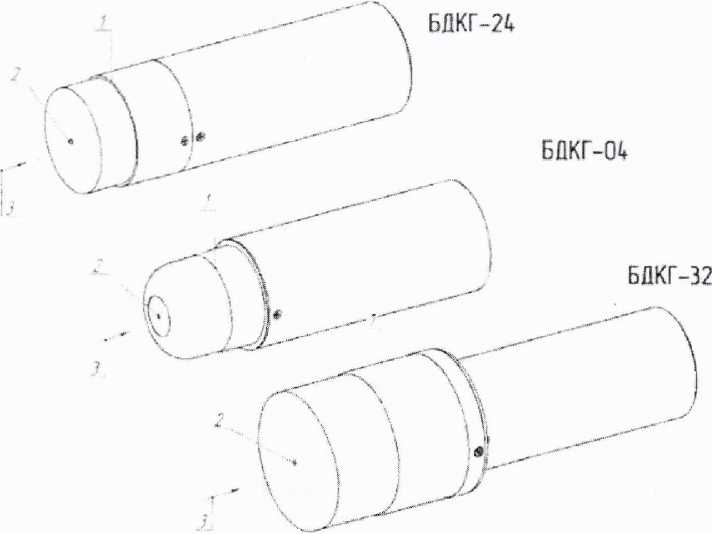

• - совпадала с продольной осью БДКГ-04 (БДКГ-24. БДКГ-32) и проходила через метку на торцевой поверхности колпачка (рисунок 7.4);

б) расстояние для i-й контрольной точки устанавливают от центра источника излучения:

• - до метки на торцевой поверхности БДКГ-01 (БДКГ-17, БДКГ-09);

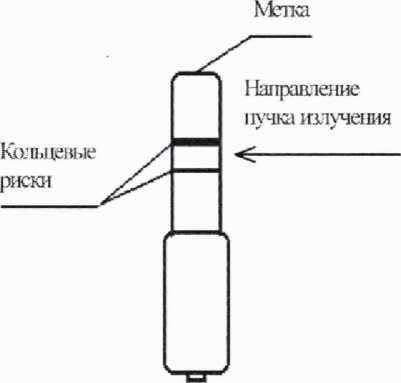

• - до кольцевой риски на поверхности колпачка БДКГ-04 (БДКГ-24, БДКГ-32);

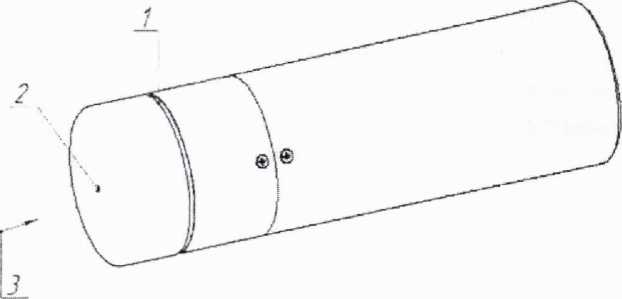

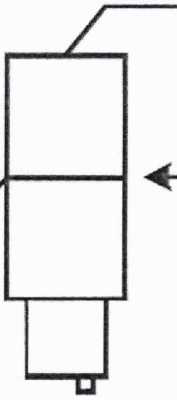

  а) БДКГ-01, БДКГ-09



  11

  2 Зам. ТИАЯ. 15-2019 [Jy




1 - риска центра детектора; 2 - метка центра детектора: 3 - направление пучка излучения. Рисунок 7.4

в) устанавливают БД на расстояние от источника излучения, соответствующее контрольной точке 1:

г) выполняют операции:

при поверке с БОИ (БОИ2) - подключают БД к БОИ (БОИ2). Включают прибор:

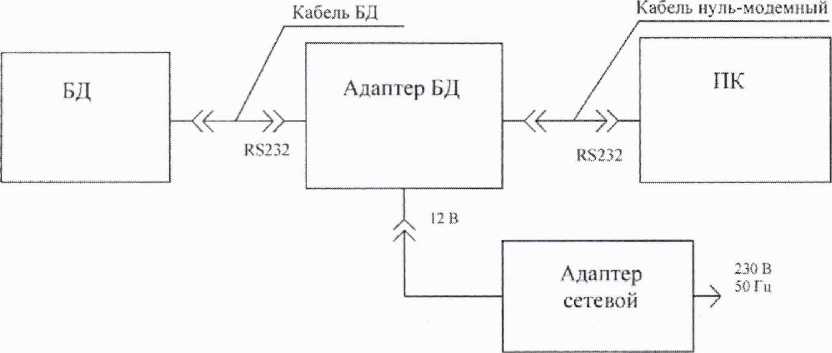

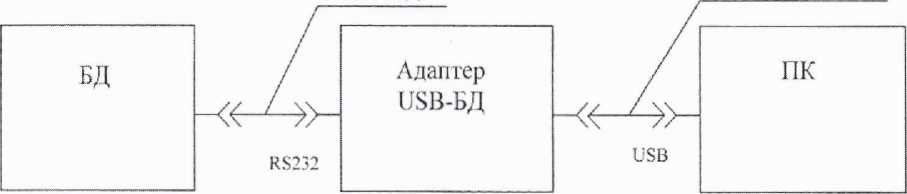

- при поверке с ПК	- подключают БД к ПК по одной из схем (см. рисунок 7.1). Включают ПК. Запускают программу «АТехсЬ». Устанавливают соединение согласно РО. Выбирают дозиметрический режим;
~ при поверке с КПК	- подключают БД к КИК по одной из схем (см. рисунок 7.2 (а) и рисунок 7.2 (б)). Включают адаптер BT-DU4 и КПК. Устанавливают соединение согласно РО. Выбирают дозиметрический режим:
-- при поверке с БОИ4	- подключают БД к БОИ4 по одной из схем (см. рисунок 7.2 (б) и рисунок 7.2 (в)). Включают прибор. При работе с адаптером BT-DU4 устанавливают соединение согласно РО;

д) по истечении времени установления рабочего режима 1 мин измеряют фон /7^(10) в контрольной точке 1 в течение:

- 30 мин - 15 мин - 3 мин - I мин - не измеряют

для БДКГ-01 (БДКГ-09); для БДКГ-04; для БДКГ-24; для БДКГ-32; для БДКГ-17;

е) по истечении указанного времени измерения выполняют операции:

при поверке с БОИ (БОИ2) - сохраняют фон и переводят прибор в режим работы

с вычитанием фона в соответствии с разделом 3 РЭ;

• - сохраняют фон. нажав кнопку «Фон». Переходят в режим вычитания фона, нажав кнопку «-Фон»;

• - сохраняют фон. нажав кнопку « а». Переходят в режим вычитания фона, нажав кнопку «V»;

• - сохраняют фон. нажав кнопку « д». Переходят в режим вычитания фона, нажав кнопку «V*»;

ж) подвергают БД воздействию гамма-излучения и измеряют МАЭД /7,(10). Определяют среднее арифметическое значение //’(10);

и) измеряют МАЭД /7,(10) в остальных контрольных точках по 7.3.1 (ж);

к) рассчитывают в i-й контрольной точке значение доверительной границы основной погрешности А., %, при доверительной вероятности 0.95 по формуле

д, = и^о,

где 0 -основная погрешность дозиметрической установки гамма-излучения в i-й

контрольной точке. %, приведенная в свидетельстве о поверке;

0 _ini - относительная погрешность измерения МАЭД гамма-излучения

контрольной точке. %. вычисляемая по формуле

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (I) значений А, не превышает ±20 %.

7.3.2 Определение основной относительной погрешности ври измерении МАЭД прибора с БДКГ-03 проводят на эталонной дозиметрической установке гамма-излучения с использованием источника ^l37Cs в контрольных точках, приведенных в таблице 7.3. в следующей последовательности:

Таблица 7.3

Номер контрольной точки i	МАЭД в контрольной точке /7*,(10), мкЗв/ч	Измерение МАЭД в контрольной точке		11ределы допускаемой основной относительной погрешности. %
		количество измерений	статистическая погрешность, %, не более
1	0.07	2	5	±20
2	0,70	2	2
3	7,0	2	1
4	70,0	2	1
5	240.0	2	1

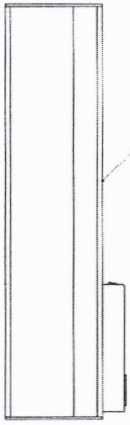

а) устанавливают БДКГ-ОЗ на эталонную дозиметрическую установку гамма-излучения таким образом, чтобы центральная ось пучка излучения установки была перпендикулярна продольной оси БДКГ-ОЗ и пересекала ее в плоскости кольцевой риски (рисунок 7.5);

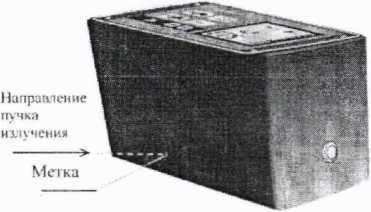

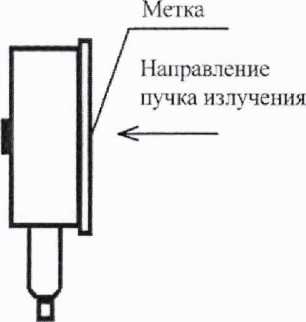

Направление пучка излучсви:

<-------

Рисунок 7.5

б) расстояние для i-й контрольной точки устанавливают от центра источника излучения до метки на торцевой поверхности БДКГ-ОЗ;

в) устанавливают БДкТ-03 на расстояние от источника излучения, соответствующее контрольной точке 1;

г) выполняют операции:

- при поверке с БОН (БОИ2) - подключаю! БДКГ-ОЗ к БОИ (БОИ2). Включают прибор;

- при поверке с ПК	- подключают БДКГ-ОЗ к ПК по одной из схем (см. рисунок 7.1). Включают ПК. Запускают программу «АТехсЬ». Устанавливают соединение согласно РО. Выбирают дозиметрический режим;
- при поверке с КПК	- подключают БДКГ-ОЗ к КПК по одной из схем (см. рисунок 7.2 (а) и рисунок 7.2 (б)). Включают адаптер BT-DU4. Устанавливают соединение согласно РО. Выбирают дозиметрический режим:
- при поверке с БОИ4	- подключают БДКГ-ОЗ к БОИ4 но одной из схем (см. рисунок 7.2 (б) и рисунок 7.2 (в)). Включают прибор. При работе с адаптером BT-DU4 устанавливают соединение согласно РО;

д) по истечении времени установления рабочего режима 1 мин измеряю! фон //^(10) в контрольной точке 1 в течение 5 мин;

е) по истечении указанного времени измерения выполняют операции:

- при поверке с БОИ (БОИ2) - сохраняют фон и переводят прибор в режим работы с

- при поверке с ПК	вычитанием фона в соответствии с разделом 3 РЭ; - сохраняют фон, нажав кнопку «Фон». Переходят в режим вычитания фона, нажав кнопку «-Фон»;
- при поверке с КПК	- сохраняют фон, нажав кнопку « ’»>. 1креходят в режим
- при поверке с БОИ4	вычитания фона, нажав кнопку « V»; - сохраняют фон, нажав кнопку « в». Переходят в режим вычитания фона, нажав кнопку «V1»;

ж) подвергают БДКГ-03 воздействию гамма-излучения и измеряют МАЭД Й’(Ю). Определяют среднее арифметическое значение //"(10);

и) измеряют МАЭД //,(10) в остальных контрольных точках по 7.3.2 (ж);

к) рассчитывают в i-й контрольной точке значение доверительной границы основной относительной погрешности Д,, %, при доверительной вероятности 0,95 по формуле (1).

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (1) значений А, не превышает ±20 %.

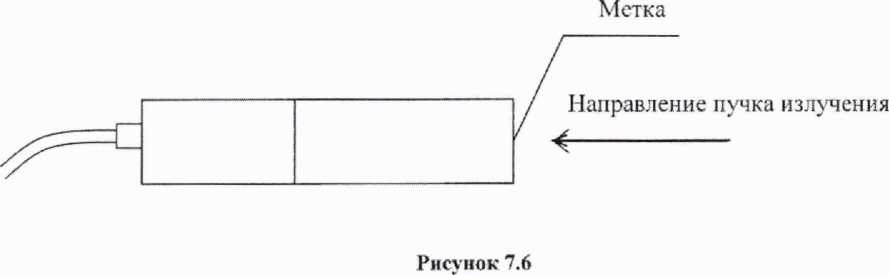

7..3.3 Определение основной относительной погрешности при измерении МАЭД проводят на эталонной дозиметрической установке гамма-излучения с использованием источника ¹³⁷Cs в контрольных точках 1-5 для прибора с БДКГ-05 и в контрольных точках 1-4 для прибора с БДКГ-11, приведенных в таблице 7.3, в следующей последовательности:

а) устанавливают БДКГ-05 (БДКТ-11) на эталонную дозиметрическую установку гамма-излучения таким образом, чтобы центральная ось пучка излучения установки совпадала с продольной осью БДКГ-05 (БДКГ-11) и проходила через метку на торцевой поверхности (рисунок 7.6);

б) расстояние для i-й контрольной точки устанавливают от цен тра источника излучения до торцевой поверхности корпуса БД:

R, = R_oi -23 мм   для БДКГ-05;

R, = R_OI - 30 мм    для БДКГ-11,

где /?,„ - расстояние, соответствующее МАЭД //„/10) в i-й контрольной точке;

в) устанавливают БД на расстояние от источника излучения, соответствующее контрольной точке 1;

г) выполняют операции:

• - при поверке с БОИ (БОИ2) - подключают БД к БОИ (БОИ2). Включают прибор;

• - при поверке с ПК         - подключают БД к ПК по одной из схем

(см. рисунок 7.1). Включают ПК. Запускают программу «АТехсЬ». Устанавливают соединение согласно РО. Выбирают дозиметрический режим;

• - при поверке с КПК       - подключают БД к КПК по одной из схем

(ем. рисунок 7.2 (а) и рисунок 7.2 (б)). Включают адаптер BT-DU4 и КПК. Устанавливают соединение согласно РО. Выбирают дозиметрический режим:

- при поверке с БОИ4

- подключают БД к БОИ4 по одной из схем (см. рисунок 7.2 (б) и рисунок 7.2 (в)). Включают прибор. При работе с адап тером BT-DU4 устанавливают соединение согласно РО;

д) по истечении времени установления рабочего режима 1 мин измеряют фон //* д10) в контрольной точке 1 в течение 5 мин;

е) по истечении указанного времени измерения выполняют операции:

- при поверке с БОИ (БОИ2)	- сохраняют фон и переводят прибор в режим работы с вычитанием фона в соответствии с разделом 3 РЭ;
- при поверке с ПК	- сохраняют фон. нажав кнопку «Фон». Переходят в режим вычитания фона, нажав кнопку «-Фон»;
- при поверке с КПК	- сохраняют фон. нажав кнопку « в». Переходят в режим вычитания фона, нажав кнопку «V*»;
- при поверке с БОИ4	- сохраняют фон, нажав кнопку « «». Переходя т в режим вычитания фона, нажав кнопку «V»;

ж) подвергают БД воздействию гамма-излучения и измеряют МАЭД /7*(10). Определяют среднее арифметическое значение ^’(10) ;

и) измеряют МАЭД /7/(10) в остальных контрольных точках по 7.3.3 (ж);

к) рассчитывают в i-й контрольной точке значение доверительной границы основной относительной погрешности А₍, %, при доверительной вероятности 0,95 по формуле (1).

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (1)значений А, не превышает ±20 %.

• 7.3.4 Определение основной относительной погрешности при измерении мощности кермы в воздухе прибора с БДКГ-30 проводят на эталонной дозиметрической установке гамма-излучения с использованием источника ^l37Cs в контрольных точках 1-8, приведенных в таблице 7.4, в следующей последовательности:

Таблица 7.4

Номер контрольной точки i	Мощность кермы в воздухе в контрольной точке ю.	Измерение мощности кермы в воздухе в контрольной точке		11ределы допускаемой основной относительной погрешности. %
		количество измерений	статистическая погрешность. %, не более
1	70.0 нГр/ч	2	3
2	0.70 мкГр/ч	2	2
3	7,0 мкГр/ч	2	2
4	70,0 мкГр/ч	2	7	±20
5	0,70 мГр/ч	2	2
6	7.0 мГр/ч	2	2
7	70 мГр/ч	2	2
8	0.70 Гр/ч	2	2

1 - риска центра детектора; 2 - метка центра детектора; 3 - направление пучка излучения.

Рисунок 7.7

б) расстояние для i-й контрольной точки устанавливают от центра источника излучения до кольцевой риски на поверхности колпачка;

в) устанавливают БДКГ-ЗО на расстояние от источника излучения, соответствующее контрольной точке 1:

г) выполняю! операции:

- при поверке с БОИ (БОИ2) - подключают БДКГ-ЗО к БОИ (БОИ2). Включают прибор;

- при поверке с ПК	— подключают БДКГ-ЗО к ПК по одной из схем (см. рисунок 7.1). Включают ПК. Запускают программу «АТехсЬ». Устанавливают соединение согласно РО. Выбирают дозиметрический режим;
при поверке с КПК	- подключают БДКГ-ЗО к КПК по одной из схем (см. рисунок 7.2 (а) и рисунок 7.2 (б)). Включают адаптер BT-DU4 и КПК. Устанавливают соединение согласно РО. Выбирают дозиметрический режим;
- при поверке с БОИ4	- подключают БДКГ-ЗО к БОИ4 по одной из схем (см. рисунок 7.2 (б) и рисунок 7.2 (в)). Включают прибор. При работе с адаптером BT-DIJ4 устанавливают соединение согласно РО;
д) по истечении времени	установления рабочего режима 1 мин измеряют фон Киф1

в контрольной точке 1 в течение 3 мин;

е) по истечении указанного времени измерения выполняют операции:

- при поверке с БОИ (БОИ2) - сохраняют фон и переводят прибор в режим работы с

- при поверке с ПК	вычитанием фона в соответствии с разделом 3 РЭ; - сохраняю! фон, нажав кнопку «Фон». Переходят в режим вычитания фона, нажав кнопку «-Фон»;
- при поверке с КПК	сохраняют фон, нажав кнопку « а». Переходят в режим вычитания фона, нажав кнопку «V*»; 17

при поверке с БОИ4        сохраняют фон. нажав кнопку « а». Переходят в

режим вычитания фона, нажав кнопку «V*»;

ж) подвергают БДКГ-30 воздействию гамма-излучения и измеряют мощность кермы в воздухе А«,. Определяют среднее арифметическое значение 76,;

и) измеряют мощность кермы в воздухе 76 в остальных контрольных точках по 7.3.4 (ж);

к) рассчитывают в i-й контрольной точке значение доверительной границы основной относительной погрешности А, , %. при доверительной вероятности 0.95 по формуле

^А₍ =                 ’                                    (3)

где () - основная погрешность эталонной дозиметрической установки гамма-излучения в i-й контрольной точке, %. приведенная в свидетельстве о поверке;

-относительная погрешность измерения мощности кермы в воздухе гамма-

излучения в i-й контрольной точке. %, вычисляемая по формуле

/э ₌^А.100.                          (4)

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (3) значений А, нс превышает ±20 %.

• 7.4 Определение метрологических характеристик БОИ (БОИ2, БОИ4)

• 7.4.1 Определение основной относительной погрешности при измерении МАЗД БОИ (БОИ2) проводят на эталонной дозиметрической установке гамма-излучения с использованием источника ^l37Cs в кош рольных точках 2-5, БОИ4 - в контрольных точках 1, 3-6, приведенных в таблице 7.5, в следующей последовательности:

Таблица 7.5

Номер контрольной точки i	МАЗД в контрольной точке	Измерение МАЗД в контрольной точке		Предел bi допускаемой основной относительной погрешности, %
		количество измерений	статистическая погрешность, %, нс более
1	7.0 мкЗв/ч	2	5
2	20 мкЗв/ч	2	5
-т» Э	70 мкЗв/ч	2	т 3	±20
4	0,7 мЗв/ч	О	2
5	7,0 мЗв/ч	2	2
6	70 мЗв/ч	2	2

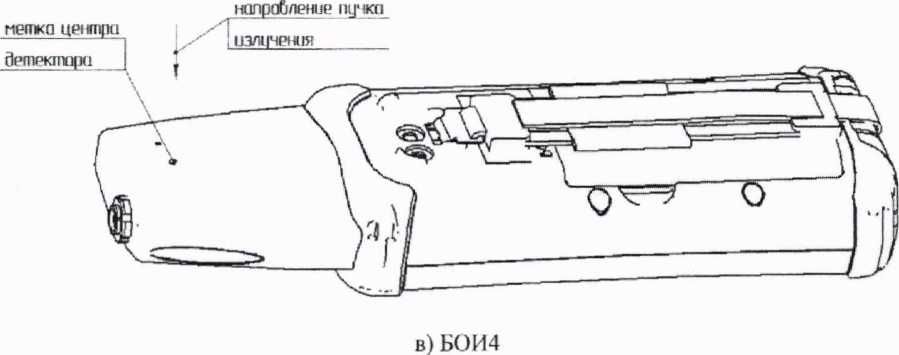

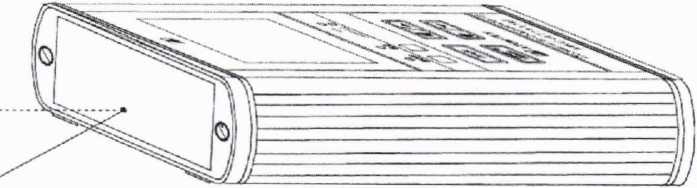

а) устанавливают БОИ (БОИ2, БОИ4) на эталонную дозиметрическую установку гамма-излучения таким образом, чтобы центральная ось пучка излучения установки была перпендикулярна стенке корпуса с нанесенной на ней меткой и проходила через эту метку (рисунок 7.8);

а) БОИ

б) БОИ2

Рисунок 7.8

а)  расстояние для i-й контрольной точки устанавливают от центра источника излучения до метки:

7?, = 7?₀₁ - 10 мм       для БОИ (БОИ2);

7? = R_oj - 7 мм         для БОИ4.

где R„, - расстояние, соответствующее МАЭД /У* (10) в i-й контрольной точке;

б) устанавливают БОИ (БОИ2, БОИ4) на расстояние от источника излучения, соответствующее контрольной точке 1;

в) выполняют операции:

- при поверке без ПК - включают прибор. Обеспечивают считывание показаний на табло БОИ (БОИ2);

• - при поверке с ПК - подключают БОИ (БО112) к ПК по схеме (см. рисунок 7.1 (в)).

Запускают профамму «АТехсЬ». Устанавливают соединение согласно РО. Выбирают дозиметрический режим;

• - при поверке БОИ4 -- запускают программу «ATI 117М mobile» в соответствии

с РО;

г) по истечении времени установления рабочего режима 1 мин измеряют фон /7^(10) в контрольной точке 1 в течение 30 мин;

д) по истечении укатанного времени измерения выполняют операции:

• - при поверке БОИ (БОИ2) без ПК - сохраняют фон и переводят прибор в режим

работы с вычитанием фона в соответствии с разделом 3 РЗ;

• - при поверке БОИ (БОИ2) с ПК - сохраняют фон, нажав кнопку «Фон». Переходят

в режим вычитания фона, нажав кнопку «-Фон»;

• - при поверке БОИ4              _ сохраняют фон, нажав кнопку « к». Переходят в

режим вычитания фона, нажав кнопку « V⁴»;

е) подвергают БОИ (БОИ2. БОИ4) воздействию гамма-излучения и измеряют МАЗД /7,* (10). Определяют среднее арифметическое значение /7f(10);

ж) измеряют МАЗД //*(10) в остальных контрольных точках по 7.4.1 (е);

и) рассчитывают для i-й контрольной точки значение доверительной границы основной относительной погрешности А, при доверительной вероятности 0,95 но формуле (1).

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (1) значений А, не превышает ±20 %.

• 7.5 Определение метрологических характеристик прибора с БДПС-02

• 7.5.1 Определение основной относительной погрешности при измерении МАЗД прибора с БДПС-02 проводят на эталонной дозиметрической установке гамма-излучения с использованием источника ^,37Cs в контрольных точках 1-6, приведенных в таблице 7.6. в следующей последовательности:

Таблица 7.6

11омер контрольной точки i	МАЗД в контрольной точке /7‘(Ю)	Измерение МАЭД в контрольной точке		Предел ы до п у с каем о й основной относительной погрешности, %
		количество измерений	статистическая погрешность, %. не более
1	0.7 мкЗв/ч	2	5
2	7,0 мкЗв/ч	О X.	3
'Т о	70,0 мкЗв/ч	2	3	±20
4	0.7 мЗв/ч	9	3
5	7,0 мЗв/ч	2	3
6	20,0 мЗв/ч	2	3

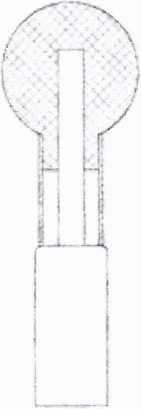

а) устанавливают БДПС-02 с надетым выравнивающим фильтром на эталонную дозиметрическую установку гамма-излучения таким образом, чтобы центральная ось пучка излучения установки совпадала с продольной осью БДПС-02 и проходила через метку на фильтре (рисунок 7.9);

Рисунок 7.9

б) расстояние для i-й контрольной точки устанавливают от центра источника излучения до метки на фильтре БДПС-02 R=R„_t - 10 мм, где R* расстояние, соответствующее МАЭД И,,,(10) в i-й контрольной точке;

в) устанавливают БДПС-02 на расстояние от источника излучения, соответствующее контрольной точке 1;

г) выполняют операции:

при поверке с БОИ (БОИ2) - подключают БДПС-02 к БОИ (БОИ2). Включают

- при поверке с ПК	прибор. Переводят прибор в режим измерения мощности дозы в соответствии с разделом 3 РЭ; - подключают БД1IC-02 к ПК по одной из схем (см. рисунок 7.1). Включают ПК. Запускают программу «АТехсЬ». Устанавливают соединение согласно РО.
- при поверке с КПК	Выбирают дозиметрический режим; - подключают БДПС-02 к КПК по одной из схем (см. рисунок 7.2 (а) и рисунок 7.2 (б)). Включают адаптер BT-DU4 и КПК. Устанавливают соединение
- при поверке с БОИ4	согласно РО. Выбирают дозиметрический режим; - подключают БДПС-02 к БОИ4 по одной из схем (см. рисунок 7.2 (б) и рисунок 7.2 (в)). Включают прибор. 11ри работе с адаптером BT-DU4 устанавливают соединение согласно РО;

д) по истечении времени установления рабочего режима 1 мин измеряют фон Н_ф[ (10) в контрольной точке 1 в течение 30 мин;

е) по истечении указанного времени измерения выполняют операции:

при поверке с БОИ (БОИ2) - сохраняют фон и переводят прибор в режим работы с вычитанием фона в соответствии с разделом 3 РЭ;

- при поверке с ПК

- сохраняют фон. нажав кнопку «Фон». Переходят в режим вычитания фона, нажав кнопку «-Фон»; 21 -----■

• - при поверке с КПК        -сохраняют фон. нажав кнопку « ы». Переходят в

режим вычитания фона, нажав кнопку «М⁵»;

• - при поверке с БОИ4       _ сохраняют фон. нажав кнопку « «,». Переходят в

режим вычитания фона, нажав кнопку »;

ж) подвергают БДПС-02 воздействию гамма-излучения и измеряют МАЗД /^’(Ю).

Определяют среднее арифметическое значение 7/’(10);

и) измеряют МАЗД Й'(10) в остальных контрольных точках по 7.5.1 (ж);

к) рассчитывают в i-й контрольной точке значение доверительной границы основной относительной погрешности А,. %, при доверительной вероятности 0,95 по формуле (1).

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (I) значений А, не превышает ±20 %.

• 7.5.2 Определение основной относительной погрешности при измерении плотности потока бета-частиц прибора с БДПС-02 проводят с использованием эталонных источников бета-излучения ⁹⁰Sr+^wY одного из типов 4С0, 5С0 или 6С0 в контрольных точках 1-5. приведенных

в таблице 7.7. в следующей последовательности:

Таблица 7.7

Номер контрольной точки i	Плотность потока в контрольной точке    , мин*-см'2	Измерение плотности потока в контрольной точке		Пределы допускаемой основной относительной погрешности. %
		количество измерений	статистическая погрешность, %, не более
1	20- 102	9	5	±20
2	2-Ю2 - 103	2	3
п 3	2-103 - 104	2	3
4	104- 10s	2
5	10s-106	2	3

а) надевают на БДПС-02 крышку-фильтр;

б) выполняют операции:

- при поверке с БОИ (БОИ2) - подключают БДПС-02 к БОИ (БОШ). Включают

- при поверке с ПК	прибор. Переводят' прибор в режим измерения плотности потока в соответствии с разделом 3 1’3: - подключают БДПС-02 к ПК по одной из схем (см. рисунок 7.1). Включают ПК. Запускают программу «АТехсЬ». Устанавливают соединение согласно РО.
- при поверке с КПК	Выбирают дозиметрический режим. 1 Тереходят в режим измерения бета-излучения, нажав кнопку «р»; - подключают БДПС-02 к КПК по одной из схем (см. рисунок 7.2 (а) и рисунок 7.2 (б)). Включают адаптер BT-DU4 и КПК. Устанавливают соединение согласно РО. Выбирают режим измерения «Плотность потока, бета»:

при поверке с БОИ4

- подключают БДПС-02 к БОИ4 по одной из схем (см. рисунок 7.2 (б) и рисунок 7.2 (в)). Включают прибор. При работе с адаптером BT-DU4 устанавливают соединение согласно РО. Выбирают режим измерения плотности потока и измеряемую величину;

в) по истечении времени установления рабочего режима 1 мин измеряют фон с надетой на БДПС-02 крышкой-фильтром в течение 15 мин;

г) по истечении указанного времени измерения выполняют операции;

- при поверке с БОИ (БОИ2) - сохраняют фон и переводят прибор в режим работы с

— при поверке с ПК	вычитанием фона в соответствии с разделом 3 РЭ; - сохраняют фон, нажав кнопку «Фон». Переходят в режим вычитания фона, нажав кнопку «-Фон»;
- при поверке с КПК	- сохраняют фон, нажав кнопку «' *&». Переходят в режим вычитания фона, нажав кнопку «V*»;
- при поверке с БОИ4	-сохраняют фон. нажав кнопку «“ U». Переходят в режим вычитания фона, нажав кнопку    »;

д) снимают с БДПС-02 крышку-фильтр и надевают альфа-фильтр, закрепив его держателем альфа-фильтра из комплекта поставки;

е) устанавливают БДПС-02 в приспособление, в котором обеспечивается расстояние от нижней торцевой поверхности БДПС-02 до рабочей поверхности источника излучения (2,7 ± 0.2) мм, или непосредственно опорными точками на рабочую поверхность источника бета-

излучения;

ж) выполняют операции:

- при поверке с БОИ (БОИ2) - нажимают кнопку «ПУСК»;

- при поверке с ПК - при поверке с КПК	- нажимают кнопку «Начать новые измерения»; - нажимают на область отображения погрешности измеряемой величины;
- при поверке с БОИ4	- нажимают на область отображения погрешности измеряемой величины:

и) измеряют плотность потока (р, в i-й контрольной точке. Определяют среднее арифметическое значение Ф, ;

к) рассчитывают в i-й контрольной точке значение доверительной границы основной относительной погрешности А,, %. при доверительной вероятности 0.95 по формуле

где $-основная погрешность эталонного источника бета- (альфа-) излучения, приведенная в свидетельстве на него. %;

0 -относительная погрешность измерения в i-й контрольной точке, %, вычисляемая по формуле

Q ₌ Ф>.. ff'MOO,

где (р, - результат измерения плотности потока бета- (альфа-) частиц, мин -см ;

(р_о, - плотность потока бета- (альфа-) частиц с поверхности эталонного источника излучения, мин’-см'².

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (5) значений Д, не превышает ±20%.

• 7.5.3 Определение основной относительной погрешности при измерении плотности потока альфа-частиц прибора с БДПС-02 проводят с использованием эталонных источников альфа-излучения ²³⁹Ри одного из типов 4119. 5119 или 6119 в контрольных точках 2-4. 7, 8. приведенных в таблице 7.8. в следующей последовательности:

Таблица 7.8

11омер контрольной точки i	Плотность потока в контрольной точке (р ,мин’см^	Измерение плотности потока в контрольной точке		Пределы допускаемой основной относительной погрешности. %
		количество измерений	статистическая погрешность, %, не более
1	2-10	2	К)
2	20-100	2	10
3	2-Ю2 — Ю3	2	5
4	2-103 -104	2	5	±20
5	104 - 2 -104	2	2
6	2-104 - 5 -104	2	2
7	5-Ю4 - 10s	2	2
8	51O5 - 106	2	2

а) надевают на БДПС-02 альфа-фильтр, закрепив его держателем альфа-фильтра;

б) выполняют операции:

- при поверке с БОИ (БОИ2) - подключают БДПС-02 к БОИ (БОИ2). Включают

- при поверке с ПК	прибор. Переводят прибор в режим измерения плотности потока в соответствии с разделом 3 РЭ; - подключают БДПС-02 к Г1К по одной из схем (см. рисунок 7.1). Включают ПК. Запускают программу «АТехсЬ». Устанавливают соединение согласно РО.
- при поверке с КПК	Выбирают дозиметрический режим. Переходят в режим измерения альфа-излучения, нажав кнопку «а»; - подключают БДПС-02 к КПК по одной из схем (см. рисунок 7.2 (а) и рисунок 7.2 (б)). Включают адаптер BT-DU4 и КПК. Устанавливают соединение согласно РО.
- при поверке с БОИ4	Выбирают режим измерения «Плотность потока, альфа»: - подключают БДПС-02 к БОИ4 по одной из схем (см. рисунок 7.2 (б) и рисунок 7.2 (в)). Включают прибор. При работе адаптером BT-DU4 устанавливают соединение согласно РО. Выбирают режим измерения плотности потока и измеряемую величину;

в) устанавливают БДПС-02 в приспособление с источником альфа-излучения, соответствующим контрольной точке 1, в котором обеспечивается расстояние от нижней торцевой поверхности БДПС-02 до рабочей поверхности источника альфа-излучения (2,7 ± 0.2) мм. или непосредственно опорными точками на рабочую поверхность источника альфа-излучения;

г) по истечении времени установления рабочего режима 1 мин измеряют фон в течение 15 мин;

д) по истечении указанного времени измерения выполняют операции:

- при поверке с БОИ (БОИ2) -сохраняют фон и переводят прибор в режим работы с

- при поверке с ПК	вычитанием фона в соответствии с разделом 3 РЭ; - сохраняют фон, нажав кнопку «Фон». Переходят в режим вычитания фона, нажав кнопку «-Фон»;
- при поверке с КПК	- сохраняют фон, нажав кнопку « а». Переходят в
- при поверке с БОИ4	режим вычитания фона, нажав кнопку    »; - сохраняют фон, нажав кнопку «‘ Ь>. Переходят в режим вычитания фона, нажав кнопку «V*»;

е) снимают держатель, убирают альфа-фильтр и вновь устанавливают держатель на БДПС-02;

ж) устанавливают БДПС-02 в приспособление или непосредственно опорными точками на рабочую поверхность источника альфа-излучения;

и) выполняют операции:

- при поверке с БОИ (БОИ2) - нажимают кнопку «ПУСК»:

- при поверке с ПК - при поверке с КПК	- нажимают кнопку «Начать новые измерения»; - нажимают на область отображения погрешности измеряемой величины;
- при поверке с БОИ4	- нажимают на область отображения погрешности измеряемой величины:

к) измеряют плотность потока <р, в i-й контрольной точке. Определяют среднее арифметическое значение (р, :

л) рассчитывают в i-й контрольной точке значение доверительной границы основной относительной погрешности Л., %. при доверительной вероятности 0,95 по формуле (5).

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (5) значений А, не превышает ±20 %.

• 7.6 Определение метрологических характеристик прибора с БДПА-01, БДПА-02, БДПА-03

• 7.6.1 Определение основной относительной погрешности при измерении плотности потока альфа-частиц проводят с использованием эталонных источников альфа-излучения ²³⁹Ри одного из типов 4П9, 5П9 или 6П9 для прибора с БДПА-01 в контрольных точках 1-4, 7: с использованием эталонных источников типа 5П9 для прибора с БДПА-02 - в контрольных точках 1-4. 6; с использованием эталонных источников типа 5П9 для прибора с БДПА-03 -в контрольных точках 1-5, приведенных в таблице 7.8. в следующей последовательности:

а) выполняют операции:

- при поверке с БОИ (БОИ2) - подключают БД к БОИ (БОИ2). Включают прибор;

- при поверке с ПК

- подключают БД к ПК по одной из схем (см. рисунок 7.1). Включают ПК. Запускают программу «А'ГехсЬ». Устанавливают соединение согласно РО, Выбирают дозиметрический режим. Устанавливают режим измерения плотности потока, нажав кнопку «Ф»;

- при поверке с КПК	- подключают БД к КПК по одной из схем (см. рисунок 7.2 (а) и рисунок 7.2 (б)). Включают адаптер BT-DU4 и КПК. Устанавливаю! соединение согласно РО. Выбирают режим измерения «Плотность потока»:
- при поверке с БОИ4	- подключают БД к БОИ4 по одной из схем (см. рисунок 7.2 (б) и рисунок 7.2 (в)). Включают прибор. При работе с адаптером BT-DU4 устанавливают соединение согласно РО. Выбирают режим измерения плотности потока и измеряемую величину;

б) по истечении времени установления рабочего режима 1 мин измеряют фон с надетой на БД защитной крышкой в течение не менее 100 с;

в) по истечении указанного времени измерения выполняют операции:

- при поверке с БОИ (БОИ2) - сохраняют фон и переводят прибор в режим работы с

- при поверке с ПК	вычитанием фона в соответствии с разделом 3 РЭ; - сохраняют фон. нажав кнопку «Фон». Переходят в режим вычитания фона, нажав кнопку «-Фон»;
- при поверке с КПК	- сохраняют фон. нажав кнопку «    Переходят в режим
- при поверке с БОИ4	вычитания фона, нажав кнопку «Vs»; - сохраняют фон, нажав кнопку « л». Переходят в режим вычитания фона, нажав кнопку «V5»;

г) с БДПА-01, БДПА-02 снимают защитную крышку и устанавливают БД в приспособление с источником альфа-излучения, в котором обеспечивается расстояние (1.5 ± 0.2) мм от торцевой поверхност и БД до рабочей поверхности источника альфа-излучения, или непосредственно опорными точками на рабочую поверхность источника альфа-излучения.

Примечание - Указанное    расстояние обеспечивается самоклеящимися ножками,

устанавливаемыми на торцевую поверхность БД;

1) выполняют операции:

- при поверке с БОИ (БОИ2) - нажимают кнопку «ПУСК»;

- при поверке с ПК - при поверке с КПК	- нажимают кнопку «Начать новые измерения»; - нажимают на область отображения погрешности измеряемой величины;
- при поверке с БОИ4	- нажимают на область отображения погрешности измеряемой величины;

2) измеряют плотность потока $ в i-й контрольной точке. Определяют среднее

арифметическое значение «Д ;

• 3) рассчитывают значение доверительной границы основной погрешности А. в i-й контрольной точке по формуле (5);

д) с БДПА-03 снимают защитную крышку и устанавливают БД в приспособление с источником альфа-излучения, в котором обеспечивается расстояние (1.5 ± 0,2) мм от торцевой поверхности БД до рабочей поверхности источника альфа-излучения таким образом, чтобы метка на БД совпадала с меткой I на приспособлении;

• 1) выполняю! операции:

• - при поверке с БОИ (БОИ2) - нажимают кнопку «ПУСК»:

• - при поверке с ПК         - нажимают кнопку «Начать новые измерения»;

• - при поверке с КПК       - нажимают на область отображения погрешности

и змеряемой велич ин ы;

• - при поверке с БОИ4       - нажимают на область отображения погрешности

измеряемой величины;

• 2) измеряют плотность потока в контрольной точке 1;

• 3) переустанавливают БД таким образом, чтобы метка на нем совпадала с меткой 2 на приспособлении;

• 4) нажимают кнопку «ПУСК» в БОИ (БОИ2), а в БОИ4 нажимают на область отображения погрешности измеряемой величины и измеряют плотность потока (р_{-в контрольной точке 1;

• 5) переустанавливают БД таким образом, чтобы метка на нем совпадала с меткой 3 на приспособлении;

• 6) нажимают кнопку «ПУСК» в БОИ (БОИ2), а в БОИ4 нажимают на область отображения погрешности измеряемой величины и измеряют плотность потока <Д₃ в контрольной точке 1:

• 7) рассчитывают средние арифметические значения г/?_и, ф_х2, (р_х. для каждого положения БД относительно источника излучения:

• 8) повторяют измерения по 7.6.1 (д. перечисления 1-7) для контрольных точек 2-5;

• 9) рассчитывают среднее арифметическое значение плотности потока для трех положений БД относительно источника излучения по формуле

_(7>

3

• 10) рассчитывают значение доверительной границы основной относительной погрешности А. в i-й контрольной точке по формуле (5).

Примечания

• 1 Так как значения поверхностной активности для плоского источника "'⁹Ри вычисляют путем деления значения плотности потока на постоянный коэффициент, равный 29.4. то поверка прибора с БДГ1А-01 (БДПА-02, БДПА-03) выполняется только в режиме измерения плотности потока. При переходе в режим измерения поверхностной активности деление на указанный коэффициент в приборе осуществляется автоматически.

• 2 Плотность потока эталонного источника излучения в контрольной точке для БДПА-03 рассчитывается как внешнее излучение А,, мин’¹, отнесенное к площади поверхности детектора

■V

5 =283 см²(^,=^).

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (5) значений А. не превышает ±20 %.

• 7.7 Определение метрологических характеристик прибора с БДПБ-01, БДПБ-02,

БДПБ-03

• 7.7.1 Определение основной относительной погрешности при измерении плотности потока бета-частиц прибора с БДПБ-01 проводят с использованием эталонных источников бета-излучения ⁹⁰Sr+^9t)Y одного из типов 4С0, 5С0 или 6С0 в контрольных точках 1-3, 5. 6; прибора с БДПБ-02 - с использованием эталонных источников типа 5С0 в контрольных точках 1-3, 5; прибора с БДПБ-03 - с использованием эталонных источников типа 5С0 в контрольных гонках 1-4, приведенных в таблице 7.9, в следующей последовательности:

Таблица 7.9

Номер контрольной точкиi	Плотность потока в контрольной точке (р . мин'1-см"’	Измерение плотности потока в контрольной точке		Предел ы допускаемой основной относительной погрешности, %
		количество измерений	статистическая погрешность, %, не более
1	6 - 20	2	10
2	2-102 - 10	О	5
3	2-103 -10*	2	5	±20
4	104-5-104	7 л.-	2
5	51О*1О5	2	2
6	10s-5Ю5	2	2

а) выполняют операции:

• - при поверке с БОИ (БОИ2) -• подключают БД к БОИ (Б0И2). Включают прибор:

• - при поверке с ПК         - подключают БД к ПК по одной из схем (см. рисунок 7.1).

Включают ПК. Запускают программу «АТехсЬ». Устанавливают соединение согласно РО. Переходят в

режим радиометра. Устанавливают режим измерения пло тности потока, нажав кнопку «Ф»;

- подключают БД к КПК по одной из схем

(см. рисунок 7.2 (а) и рисунок 7.2 (б)). Включают адаптер BT-DU4 и КПК. Устанавливают соединение согласно РО.

Выбирают режим измерения «Плотность потока»;

- подключают БД к Б0И4 по одной из схем

(см. рисунок 7.2 (б) и рисунок 7.2 (в)). Включают прибор. При работе с адаптером BT-DU4 устанавливают соединение согласно РО. Выбирают режим измерения плотности потока и измеряемую величину:

б)  по истечении времени установления рабочего режима I мин измеряют фон с надетой на БД крышкой-фильтром в течение не менее 30 мин;

в) по истечении указанного времени измерения выполняют операции:

• - при поверке с БОИ (БОИ2) - сохраняют фон и переводят прибор в режим работы с

вычитанием фона в соответствии с разделом 3 РЭ;

• - при поверке с ПК         - сохраняют фон. нажав кнопку «Фон». Переходят в

режим вычитания фона, нажав кнопку «-Фон»:

• - при поверке с КПК        _ сохраняют фон. нажав кнопку «* «». Переходят в режим

вычитания фона, нажав кнопку «V »;j

- при поверке с БОИ4

- сохраняют фон, нажав кнопку « а». Переходят в режим вычитания фона, нажав кнопку «V’»;

г) с БДПБ-01, БДГ1Б-02 снимают крышку-фильтр и устанавливают БД в приспособление с источником бета-излучения, в котором обеспечивается расстояние (1.5 ± 0.2) мм от торцевой поверхности БД до рабочей поверхности источника бета-излучения, или непосредственно опорными точками на рабочую поверхность источника бета-излучения.

Примечание —Указанное расстояние обеспечивается самоклеящимися ножками, устанавливаемыми на торцевую поверхность БД;

• 1) выполняют операции:

при поверке с БОИ (БОИ2) - нажимают кнопку «ПУСК»;

• - нажимают кнопку’ «Начать новые измерения»;

• - нажимают на область о тображения погрешности измеряемой величины;

• - нажимают на область отображения погрешности измеряемой величины;

• 2) измеряют плотность потока (р, в i-й контрольной точке. Определяют среднее арифметическое значение ;

• 3) рассчитывают значение доверительной границы основной относительной погрешности Д, в i-й контрольной точке по формуле (5);

д) с БДПБ-03 снимают крышку-фильтр и устанавливают БД в приспособление с источником бета-излучения, в котором обеспечивается расстояние (1,5 ± 0.2) мм от торцевой поверхности БД до рабочей поверхност и источника бета-излучения таким образом, чтобы метка на БД совпадала с меткой 1 на приспособлении;

- при поверке с БОИ (БОИ2) - нажимают кнопку «ПУСК»;

• - нажимают кнопку «Начать новые измерения»;

• - нажимают на область отображения погрешности измеряемой величины;

• - нажимают на область отображения погрешности измеряемой величины;

• 2) измеряют плотность потока q, в контрольной точке 1;

• 3) переустанавливают БД таким образом, чтобы метка на нем совпадала с меткой 2 на приспособлении;

• 4) нажимают кнопку⁷ «ПУСК» в БОИ (БОИ2), а в БОИ4 нажимают на область отображения погрешности измеряемой величины и измеряют плотность потока

в контрольной точке 1:

• 5) переустанавливают БД таким образом, чтобы метка на нем совпадала с меткой 3 на приспособлении:

• 6) нажимаюг кнопку «ПУСК» в БОИ (БОИ2), а в БОИ4 нажимают на область отображения погрешности измеряемой величины и измеряют плотность потока

в контрольной точке 1;                                                    / С т

• 7) рассчитывают средние арифметические значения       (р_г. (р_п для каждого

положения БД относительно источника излучения:

• 8) повторяют измерения по 7.7.1 (д, перечисления 1-7) для контрольных точек 2-4;

• 9) рассчитывают среднее арифметическое значение плотности потока для трех положений БД относительно источника излучения по формуле

(81

3

• 10) рассчитывают значение доверительной границы основной погрешности А, в i-й контрольной точке по формуле (5).

Примечания

• 1 Так как значения поверхностной активности для плоского источника "Sr+'^Y вычисляют путем деления значения плотности потока на постоянный коэффициент, равный 22.5. то поверка прибора с БДПБ-01 (БДПБ-02, БДПБ-03) выполняется только в режиме измерения плотности потока. При переходе в режим измерения поверхностной активности деление на указанные коэффициенты в приборе осуществляется автоматически.

• 2 Плотность потока эталонного источника излучения в контрольной точке (j)_iv для БДПБ-03 рассчитывается как внешнее излучение А,. мин отнесенное к площади поверхности детектора

N.

5=283 см-(б/)_я=-^).

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (5) значений Л. не превышает ±20 %.

• 7.8 Определение метрологических характеристик прибора с БДКН-01, БДКН-05

• 7.8.1 Определение основной относительной погрешности при измерении плотности потока нейтронов проводят на эталонной установке нейтронного излучения типа УКПН с использованием Pu-a-Ве-источника быстрых нейтронов типа ИБИ в контрольных точках <fl_oi. приведенных в таблице 7.10. в следующей последовательности:

Таблица 7.1(1

Номер контрольной точки i	Плотность потока нейтронов в контрольной точке ■ с'-см’2	Количество измерений фона в контрольной точке	Измерение плотности потока в контрольной точке		Пределы допускаемой основной относительной погрешности, %
			количество измерений	статистическая погрешность. %, не более
1	1 - 10	1	п 3	6	±20
2	20-102	-	3	5
■*5 л	2 102 - 103	-	3	2
4	103- ю4	-	3	2

Примечание - Для контрольных точек с плотностью потока 20 с‘’-см'² и более допускается

фон нс учитывать.

Рисунок 7.10

б) устанавливают расстояние от центра источника излучения до центра детектора (метка на торцевой поверхности корпуса БД), соответствующее i-й контрольной точке.

11римечание - Для того чтобы весь объем детектора находился в однородном пучке излучения, расстояние от источника излучения до БД в точках проверки должно быть не менее 0.5 м:

в) выполняют операции:

- при поверке с БОИ (БОИ2| - подключают БД к БОИ (БОИ2). Включают прибор;

- при поверке с ПК	- подключают БД к ПК по одной из схем (см. рисунок 7.1). Запускают программу «АТехсЬ». Устанавливают соединение согласно РО. Выбирают режим радиометра:
- при поверке с КПК	- подключаю т БД к КПК по одной из схем (см. рисунок 7.2 (а) и рисунок 7.2 (б)). Включают адаптер BT-DU4 и КПК. Устанавливают соединение согласно РО. Выбирают режим измерения плотности потока;
- при поверке с БОИ4	- подключают БД к БОИ4 по одной из схем (см. рисунок 7.2 (б) и рисунок 7.2 (в)). Включают прибор. При работе с адаптером BT-DU4 устанавливают соединение согласно РО. Выбирают режим измерения плотности потока и измеряемую величину;

г) по истечении времени установления рабочего режима 1 мин измеряют фон <Рф, при

статистической погрешности д_стф,, %. определяемой по формуле

где <^_г)!П]П - значение плотности потока нейтронов в контрольной точке 1. с'¹ см'²;

£= ±6 %-статистическая погрешность единичного измерения в контрольной точке 1:

(рф* - показания БД при измерении фона, с‘^!-см'².

Время измерения фона должно быть не менее 20 мин.

Примечание - Измерение фона проводят при отсутствии источника нейтронов на эталонной установке нейтронного излучения;

д) подвергают БД воздействию нейтронного излучения с заданной плотностью потока и измеряют плотность потока нейтронов (Д. Определяют среднее арифметическое значение плотности потока нейтронов (р. в каждой контрольной точке;

е) вычисляют значение показаний (р_1Ю), с'¹-см*⁴, обусловленное прямым излучением, по формуле

=                                       (Ю)

где />(/<), - коэффициент, определенный при поверке эталонной установки нейтронного излучения с данным типом блока детектирования (БДКН-01 или БДКН-05) и учитывающий вклад рассеянного нейтронного излучения в показания в i-й контрольной точке.

Коэффициенты B(R\ используются, если эталонная установка нейтронного излучения откалибрована по прямому нейтронному излучению (с вычитанием рассеянного в помещении излучения) согласно [2J;

ж) рассчитывают значение доверительной границы основной относительной погрешности А,. %. при доверительной вероятности 0,95 в i-й контрольной точке по формуле

■У = 1,1^ С-                     (11)

где 0_nj - основная погрешность эталонной установки нейтронного излучения в i-й контрольной точке, %, приведенная в свидетельстве о поверке;

6Z - относительная погрешность измерения плотности потока нейтронов в i-й контрольной точке. %, вычисляемая по формуле

-т

в =^Чпр‘ -100.                                 (12)

nui                                                                                             ^{v 7}

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (11) значений А. не превышает±20 %.

• 7.9 Определение метрологических характеристик прибора с БДКН-03, БДКН-06

• 7.9.1 Определение основной относительной погрешности при измерении МАЭД нейтронного излучения проводят на эталонной установке нейтронного излучения типа УКПП с использованием Pu-a-Ве-источника быстрых нейтронов типа ИБП в контрольных точках Я*.(10), приведенных в таблице 7.11. в следующей последовательности:

Таблица 7.11

Номер контрольной точки i	МАЭД в контрольной точке Я* (10), мкЗв/ч	Количество измерений фона в контрольной точке	Измерение МАЭД в контрольной точке		Пределы допускаемой основной относительной погрешности, %
			количество измерений	статистическая погрешность. %, не более
1	1 - 10	1	3	6	±20
2	20 - 102	-	3	3
3	г-пЯ-ю3	-	3	2
4	2-103-104	-	3	2

Примечание - Для контрольных точек с МАЭД 20 мкЗв/ч и более допускается фон

не учитывать.              ______________________________ _________________

а) устанавливают БД на эталонную установку нейтронного излучения следующим образом:

• - БДК11-03 так. чтобы центральная ось пучка излучения проходила на расстоянии 115 мм от торцевой поверхности корпуса БДКН-03 (рисунок 7.11 (а)):

• - БДКН-06 так, чтобы центральная ось пучка излучения проходила через центр сферы-

замедлителя (рисунок 7.11 (б));

Метка

б)

Рисунок 7.11

б) устанавливают расстояние от центра источника излучения до центра детектора (метка на торцевой поверхности корпуса БД или геометрический центр сферы-замедлителя), соответствующее i-й контрольной точке.

Примечание - Дчя того чтобы весь объем детектора находился в однороднее пучке излучения, расстояние от источника излучения до БД в точках проверки должно быть не менее 0.5 м;

0 выполняют операции:

- при поверке с БОИ (БОИ2) -подключают БД к БОИ (БОИ2). Включают прибор;

при поверке с ПК	- подключают БД к ПК по одной из схем (см. рисунок 7.1). Запускают программу «АТехсЬ». Устанавливаю! соединение согласно РО. Выбирают дозиметрический режим;
при поверке с КГ1К	- подключают БД к КПК по одной из схем (см. рисунок 7.2 (а) и рисунок 7.2 (б)). Включают адаптер BT-DU4 и КПК. Устанавливают соединение согласно РО. Выбирают режим измерения мощности дозы;
- при поверке с БОИ4	- подключают БД к БОИ4 по одной из схем (см. рисунок 7.2 (б) и рисунок 7.2 (в)). Включают прибор. При работе с адаптером BT-DU4 устанавливают соединение согласно РО;

г) ио истечении времени установления рабочего режима 1 мин измеряют фон ЛГ.Д1О)

при статистической погрешности , %, определяемой по формуле

^стф1 Л-н^(Ю) '                  ^(Ь)

где Н,_:т,„ (10) - значение МАЭД нейтронного излучения в контрольной точке 1, мкЗв/ч; 3_С1Н-±6%-статистическая погрешность единичного измерения в контрольной точке 1:

//,(10) - показания БД при измерении фона. мкЗв/ч.

Время измерения фона должно быть не менее 20 мин.

Примечание - Измерение фона проводят при отсутствии источника нейтронов на эталонной установке нейтронного излучения;

д) подвергают БД воздействию нейтронного излучения с заданной МАЭД и измеряют МАЭД нейтронного излучения Н, (10). Определяют среднее арифметическое значение МАЭД нейтронного излучения /7 (10) в i-й контрольной точке:

е) определяют значение показаний /7^(10), обусловленное прямым излучением, ио формуле

/Д,(Ю) = (Д‘(10)- 70,(10))- В(«),.                (14)

где 5(7?), - коэффициент, определенный при поверке эталонной установки нейтронного излучения с данным типом блока детектирования (БДКН-03 или БДКН-06) и учитывающий вклад рассеянного нейтронного излучения в показания в i-й контрольной точке.

Коэффициенты 5(7?), используются, если эталонная установка нейтронного излучения откалибрована по прямому нейтронному излучению (с вычитанием рассеянного в помещении излучения) согласно [2|;

ж) рассчитывают значение доверительной границы основной относительной погрешности А,, %, при доверительной вероятности 0.95 в i-й контрольной точке по формуле

где ^-основная погрешность эталонной установки нейтронного излучения в i-й

контрольной точке, %, приведенная в свидетельстве о поверке;

0_п1, - относительная погрешность измерения МАЗД нейтронного излучения в i-й

контрольной точке, %. вычисляемая по формуле

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (15) значений А, не превышает ±20 %.

• 7.10 Определение метрологических характеристик прибора с БДКР-01

• 7.10.1 Определение основной относительной погрешности при измерении мощности направленного эквивалента дозы (далее - МНЭД) проводят на эталонной дозиметрической установке с использованием источника ²⁴¹ Ат в контрольных точках 1-4, приведенных в таблице 7.12.

Коэффициент перехода к единицам направленного эквивалента дозы //’(0,07) от единиц кермы в воздухе для энергии 59.5 кэВ радионуклида ²⁴¹ Ат равен 1.6 Зв/Гр.

Таблица 7.12

Номер контрольной точки i	МНЭД в контрольной точке 7/6(0,07), мкЗв/ч	Измерение МНЭД в контрольной точке		11 редел ы до и у екаем ой основной относительной погрешности измерения, %
		количество измерений	статистическая погрешность, %, не более
1	0.07	Л	5
2	0.70		2	±20
-п э	7,00		2
4	70,00		2
Примечание - Толщина капсулы для СТБ ISO 4037-1-2014.			источника 24’Ат должна соответствовать > 1

Определение основной относительной погрешности проводят в следующей последовательности:

а) устанавливают БДКР-01 на эталонную дозиметрическую установку гамма-излучения таким образом, чтобы его продольная ось, проходящая через центр детектора, совпадала с центральной осью пучка излучения (рисунок 7.12);

нппрпблрнпг пучки излучения

Г				-	——,------------------■ ■■ .... .............—.——
					]

Рисунок 7.12

б) расстояние для i-й контрольной точки устанавливаю! от центра источника излучения до первой кольцевой риски на БДКР-01. при этом защитный колпачок должен быть снят;

в) устанавливают БДКР-01 на расстояние от источника излучения, соответствующее контрольной точке 1;

г) выполняют операции:

- при поверке с БОИ (БОИ2) подключают БДКР-01 к БОИ (БОИ2). Включают прибор;

д) по истечении времени установления рабочего режима 1 мин измеряют фон //,^(0,07) в контрольной точке 1 в течение 15 мин:

е) по истечении указанного времени измерения выполняют операции:

- при поверке с БОИ (БОИ2) - сохраняют фон и переводят прибор в режим работы с

ж) подвергают БДКР-01 воздействию гамма-излучения и измеряют МНЭД //’(0,07). Определяют среднее арифметическое значение //'(0,07);

и) измеряют МНЭД //,'(0.07) в остальных контрольных точках по 7.10.1 (ж);

к) рассчитывают в i-й контрольной точке значение доверительной границы основной относительной погрешности А,. %, при доверительной вероятности 0,95 по формуле

где - основная погрешность дозиметрической установки гамма-излучения в i-й контрольной точке, %, приведенная в свидетельстве о поверке:

- относительная погрешность измерения МНЭД гамма-излучения в i-й контрольной точке, %, вычисляемая по формуле

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных ио формуле (17) значений А, не превышает ±20 %.

8 Оформление результатов поверки

• 8.1  Результаты поверки оформляют протоколом по форме, приведенной в приложении А.

• 8.2  Положительные результаты поверки оформляют:

а) при выпуске приборов из производства:

• - записью в разделе «Свидетельство о приемке» РЭ даты проведения поверки, заверенной подписью поверителя и оттиском поверительного клейма;

• - нанесением клейм-наклеек поверителя на торцевые поверхности поверенных блоков:

а) при доукомплектовании отдельными блоками ранее выпущенных приборов:

• - записью о поверке в разделе «Свидетельство о приемке» паспортов блоков, заверенной подписью и оттиском поверительного клейма;

• - нанесением клейм-наклеек поверителя на торцевые поверхности поверенных блоков;

б) при эксплуатации и выпуске приборов или отдельных блоков из их состава после ремонта - нанесением клейм-наклеек и выдачей свидетельств о поверке по форме в соответствии с приложением Г ТКП 8.003-2011.

• 8.3  При отрицательных результатах поверки эксплуатация приборов или отдельных блоков из их состава запрещается и выдастся заключение о непригодности по форме в соответствии с приложением Д ТКП 8.003-2011. При этом поверительное клеймо подлежит погашению и свидетельство о поверке аннулируется.



Приложение А

(рекомендуемое) Форма протокола поверки

Протокол поверки дозиметра-радиометра МКС-АТ1117М зав. №____

ДАТА ПОВЕРКИ ____

год. месяц, число

ПОВЕРКА ПРОВОДИЛАСЬ_____

поверочный орган

Средства поверки

1 Внешний осмотр

• - документация ____________________________

• - комплектность

• - отсутствие механических повреждений

2 Опробование

• - самоконтроль                       ___________ ___ ___

• - соответствие ПО

Таблица 2.1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ATexch.exe
Номер версии (идентификационный номер) ПО
Цифровой идентификатор НО (MD5)
Идентификационное наименование ПО	ATI 117M Mobile.exe
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (MD5)

- светозащи гневность__________________

прибора с БДКГ-01 (БДКГ-04)

Таблица 3.1

Номер контрольной точки i	МАЭД в контрольной точке /<,(10)	Измерение МЛЭД в контрольной точке		Доверительная граница основной относительной погрешности Д(, %, при поверке	Пределы допускаемой основной относительной погрешности, %
		измеренное значение /'<(10)	среднее арифметическое значение /<(10)
1	0,70 мкЗв/ч				±20
2	7,00 мкЗв/ч
3	70.0 мкЗв/ч
4	0.7 мЗв/ч
5	7,0 мЗв/ч
6	70.0 мЗв/ч
7	0,7 Зв/ч
8	7.0 Зв/ч

3.2 Определение основной относительной погрешности при измерении МАЭД прибора с БДКГ-03 (БДКГ-05)

Таблица 3.2

Номер контрольной точки i	МАЭД в контрольной точке //‘(10). мкЗв/ч	Измерение МАЭД в контрольной точке		Доверительная 1раница основной относительной погрешности Д., %, при поверке	Пределы допускаемой основной относительной погрешности. %
		измеренное значение я: (Ю)	среднее арифметическое значение //,*(10)
1	0.07				±20
2	0.70
3	7.0
4	70,0
5	240,0

Л',

ч

МАЭД прибора с БДКГ-09

Таблица 3.3

Номер контрольной точки i	МАЭД в контрольной точке Я*, (10)	Измерение МАЭД в контрольной точке		Доверительная граница основной относительной погрешности Д(, %, при поверке	Пределы допускаемой основной относительной погрешности, %
		измеренное значение //ДЮ)	среднее арифметическое значение Я, (10)
1	0,70 мкЗв/ч				±20
2	7.00 мкЗв/ч
3	70,0 мкЗв/ч
4	0,7 мЗв/ч
5	7,0 мЗв/ч
6	70,0 мЗв/ч
7	0.7 Зв/ч
8	4.0 Зв/ч

• 3.4 Определение основной относительной погрешности при измерении МАЭД

прибора с БДКГ-11

Таблица 3,4

Номер контрольной точки i	МАЭД в контрольной точке Я,*, (10), мкЗв/ч	И зм ере 11 и е М А ЭД в контрольной точке		Доверительная граница основной относительной погрешности Д(, %. при поверке	Пределы допускаемой основной относительной погрешности, %
		измеренное значение я; (Ю)	среднее арифметическое значение Я’(10)
1	0,07				±20 --------——
2	0.70
3	7.00
4	70.00

прибора с БДКГ-17

Таблица 3.5

Номер контрольной точки i	МАЭД в кон трольной точке H‘tl (10)	Измерение МАЭД в контрольной точке		Доверительная граница основной относительной погрешности А,, %, при поверке	Пределы допускаемой основной относительной погрешности, %
		измеренное значение //ДЮ)	среднее арифметическое значение //,*(10)
1	7,0 мЗв/ч				±20
2	70,0 мЗв/ч
3	0,7 Зв/ч
4	7.0 Зв/ч
5*	(30-70) Зв/ч

* Поверку осуществлять в одной точке, лежащей в диапазоне от 30 до 70 Зв/ч.

3.6 Определение основной относительной погрешности при измерении МАЭД

прибора с БДКГ-24

Таблица 3.6

Номер контрольной точки i	МАЭД в контрольной точке //‘,(10)	Измерение МАЭД в контрольной точке		Доверительная граница основной относительной погрешности А,, %, при поверке	Пределы допускаемой основной относительной погрешности. %
		измеренное значение /'/,*(10)	среднее арифметическое значение //,’(10)
1	70 нЗв/ч
2	0,70 мкЗв/ч
3	7,0 мкЗв/ч
4	70 мкЗв/ч				±20
5	0.70 мЗв/ч
6	7,0 мЗв/ч
7	70 мЗв/ч
8	0,70 Зв/ч				. .                                                                       i

кермы в воздухе прибора с БДКГ-ЗО

Таблица 3.7

Номер контрольной точки i	Мощность кермы в воздухе в контрольной точке А7,	Измерение мощности кермы в воздухе в контрольной точке		Доверительная граница основной относительной погрешности А,, %, при поверке	Пределы допускаемой основной относительной погрешности, %
		измеренное значение Ад	среднее арифметическое значение А'«
1	70 нГр/ч				±20
2	0.70 мкГр/ч
п J	7.0 мкГр/ч
4	70 мкГр/ч
5	0.70 мГр/ч
6	7.0 мГр/ч
7	70 мГр/ч
8	0.70 Гр/ч

3.8 Определение основной относительной погрешности при измерении МАЭД

прибора с БДКГ-32

Таблица 3.8

Номер контрольной точкиi	МАЭД в контрольной точке //‘.(10)	Измерение МАЭД в контрольной точке		Доверительная граница основной относительной погрешности А., %, при поверке	Пределы допускаемой основной относительной погрешности. %
		измеренное значение я; do	среднее арифметическое значение Я* (10)
1	70 нЗв/ч				±20
2	0,70 мкЗв/ч
3	7.0 мкЗв/ч
4	70 мкЗв/ч
5	0,70 мЗв/ч
6	7,0 мЗв/ч
7	70 мЗв/ч
8	0.4 Зв/ч

М сто ди ка и о вер к и

(БОШ. БОИ4)

Таблица 3.9

Номер контрольной 'ГОНКИ i	МАЭД в контрольной точке    (10)	Измерение МАЭД в контрольной точке		Доверительная граница основной относительной погрешности А.. %, при поверке	Пределы допускаемой основной относительной погрешности, %
		измеренное значение Я* (10)	среднее арифметическое значение Я,* (10)
1	20,0 мкЗв/ч				±20
2	70.0 мкЗ/ч
3	0.7 мЗ/ч
4	7.0 мЗ/ч
5	70 мЗ/ч

3.10 Определение основной относительной погрешности при измерении МАЭД

прибора с Б ДПС-02

Таблица 3.10

Номер контрольной точки i	МАЭД в контрольной точке 77’, (10)	Измерение МАЭД в кон трольной точке		Доверительная граница основной относительной погрешности А,, %, при поверке	Пределы допускаемой основной относительной погрешности, %
		измеренное значение я; (Ю)	среднее арифметическое значение Я,*(10)
1	0,70 мкЗв/ч				±20
2	7,00 мкЗв/ч
-> л	70,0 мкЗв/ч
4	0,7 мЗв/ч
5	7.0 мЗв/ч
6 ___	20.0 мЗв/ч

потока бета-частиц прибора с БДПС-02

Таблица 3.11

Помер контрольной точки i	Плотность потока в контрольной точке (р мин"1-см'2	Измеренное значение плотности потока в контрольной точке (р	Доверительная граница основной относительной погрешности А, %. при поверке	Пределы допускаемой основной относительной погрешности. %
1
2
3				±20
4
5

3.12 Определение основной относительной погрешности при измерении плотности

потока альфа-частиц прибора с БДПС-02

Таблица 3.12

Номер контрольной точки i	Плотность потока в контрольной точке (р , минуем"2	Измеренное значение плотности потока в контрольной точке (р	Доверительная граница основной относительной погрешности А,, %. при поверке	Пределы допускаемой основной относительной погрешности. %
1
2
3				±20
4
5

М с годи ка повер к и

потока альфа-частиц прибора с БДПА-01 (БДГ1А-02, БДПА-03)

Таблица 3.13

Помер контрольной точки i	Плотность потока в контрольной точке Q) . Т МИН'1-СМ"	Измеренное значение плотности потока в контрольной точке <р	Доверительная граница основной относительной погрешности А., %. при поверке	Пределы допускаемой основной относительной погрешности, %
1
2
3				±20
4
5

3.14 Определение основной относительной погрешности при измерении плотности

потока бета-частиц прибора с БДПБ-01 (БДПБ-02. БДНБ-ОЗ)

Таблица 3.14

Номер контрольной точки i	Плотность потока в контрольной точке (р , мин*1 -см"2	И зм ерей н ое знамен и е плот ности потока в контрольной точке (Р.	Доверительная граница основной относительной погрешности Л,, %, при поверке	Пределы допускаемой основной относительной погрешности. %
1
2
3				±20
4
5				..

3.15 Определение основной относительной погрешности при измерении МНЭД

прибора с БД К Р-01

Таблица 3.15

Номер контрольной точки i	МНЭД в контрольной точке Я,; (0.07), мкЗв/ч	Измерение МНЭД в контрольной точке		Доверительная граница основной относительной погрешности А,, %, при поверке	Пределы допускаемой основной относительной погрешности. %
		измеренное значение Я,'(0,07)	среднее арифметическое значение Я'(0,07)
1	0,07
2	0.70				±20
э	7.00			j                                                                         ci
4	70,00

потока нейтронов прибора с БДКН-01 (БДКН-05)

Таблица 3.16

Плотность потока в контрольной точке (р .. с'1 см'2	Фон	R= B(R)= </><„ = 1,0-10	R= B(R)= 20- 102	R= B(R> 2402- 10’	R= B(R)= 2-10’- 104
Показания прибора в контрольной точке (Р:, с’1-см'2
Среднее арифметическое значение ,с"’-см’2
Резул ьтаг и зм ерения плотности потока в контрольной точке					1
Основная относительная погрешность измерения 0пр1.%					1
Доверительная граница основной относительной погрешности Д,, %
Пределы допускаемой основной относительной погрешности. %	±20	±20	±20	+20	±20

нейтронного излучения с БДКН-03 (БДКН-06)

Таблица 3.17

МАЗД в контрольной гочке <(10). мкЗв/ч	Фон	R= B(R)= <оо> 1.0.....10	R= B(R> <(Ю)-20-102	R= B(R> <(10) = 2-102- 103	R= B(R)= <(W)= 2-103- 1()J
Показания прибора в контрольной точке //, (10), мкЗв/ч
Среднее арифметическое значение //,’(10). мкЗв/ч
Результат измерения МАЭД в контрольной точке <,(10). мкЗв/ч
Основная относительная погрешность измерения <.%
Доверительная граница основной относительной погрешности А,. %
Пределы допускаемой основной относительной погрешности. %	±20	±20	±20	±20	±20

Заключение____,_______________

Свидетельство (заключение о непригодности) № _______ от____________

Поверку провел

расшифровка подписи

---... '

год, месяц, число

Приложение Б (рекомендуемое)

Библиография

• [1]   РД 50-458-84 Методические указания. Дозиметры нейтронного излучения. Методы и средства поверки

• [2]   МИ 25 В-99 ГСОЕИ. Радиометры нейтронов. Методика поверки на установке типа УКГШ (КИС НРД МБм)

• [3]   Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке.

Утвержден приказом Минпромторга России от 02 июля 2015 г.№1815

Лист регистрации изменений

Изм.	Номера листов (страниц)				Всего листов (страниц) в документе	№ документа	Входящий № сопроводительного документа и дата	Подпись	Дата
	изме ненных	замененных	новых	аннулированных
						7МЛ. 177-
		Х/л				М7<Р
	1	^4 #
Z			•			7МЛ. 75- Л£>7&			^СЛЛ£77

I

Извещение ТИЛЯ.15-2019 об изменении №2

МРБ МП. 1396-2018

Дата введения с________

РАЗРАБОТЧИК

Главный метролог - начальник отдела радианионной метрологи и

УН «АТОШЕХ»

Лр' /'         В.Д.Гузов

« £<» '            2019

Главный специалист по СТ

д>

B.I ГВороньков

2019

УП «АТОМ 1 ЕХ»	ИЗВЕЩЕНИЕ		Обозначение
	ТИАЯ. 15-2019		МРЬ МП. 1396-2018
ДАТА ВЫПУСКА	СРОК ИЗМЕНЕНИЯ			Лист	Листов
				э	2
ПРИЧИНА	Устранение ошибок			Код	7
УКАЗАНИЕ О	Задела нет
ЗАДЕЛЕ
УКАЗАНИЕ О	-
ВНЕДРЕНИИ
ПРИМЕНЯЕМОСТЬ	ТИАЯ.412152.008
РАЗОСЛАТЬ	По данным БНТД
ПРИЛОЖЕНИЕ	На 2 листах

СОДЕРЖАНИЕ ИЗМЕНЕНИЯ

ИЗМ.

Листы 11. 12 заменить.
