Методика поверки «ГАЗОАНАЛИЗАТОРЫ СЕАН-П» (МП ЯРКГ.413410.003)

УТВЕРЖДАЮ

Заместитель директора

ГАЗОАНАЛИЗАТОРЫ СЕАН-П

Методика поверки

ЯРКГ.413410.003МП

Москва 2016 г.

Настоящая методика поверки распространяется на газоанализаторы CEAII-II (в дальнейшем - газоанализаторы), выпускаемые ООО «БАП«ХРОМДЕТ-ЭКОЛОГИЯ» в соответствии с техническими условиями ЯРКГ.413410.003ТУ.

Методика устанавливает методы и средства первичной и периодической поверок газоанализаторов при выпуске ив процессе эксплуатации.

Интервал между поверками - один год.

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

Е2 Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую проверку прекращают.

ЕЗ При периодической поверке газоанализаторов, предназначенных для измерения нескольких веществ допускается, на основании письменного заявления владельца СИ, проведение поверки для меньшего числа измерительных каналов (веществ) в соответствии с назначением газоанализатора.

• 2.1 При проведении поверки применяют следующие средства поверки:

• - Государственные стандартные образцы состава газовых смесей - эталоны 2-го разряда:

№ 10532-2014 СНд в воздухе, номинальное значение об. доли 1,1 %; 2.0 %;

№ 10544-2014 С'зПх в воздухе, номинальное значение об. доли 0.42 %; 0.81 %: № 10544-2014 н-СдПю в воздухе, номинальное значение об. доли 0.35 %; 0,67 %; № 10544-2014 С_ьПы в воздухе, номинальное значение об. доли 0.25 %; 0.45 %;

№ 10532-2014 О; в воздухе, номинальное значение об. доли 15.0 %, 29.0 %.

• - Генератор-разбавитель ГС-2000 - рабочий эталон 1-го разряда по ГОСТ 8.578-2014, pei. № 58834-14 в Федеральном информационном фонде СИ. диапазон коэф, разбавления от 10 до 1300. отн. погрешность ±3 % в комплекте с Государственными стандартными образцами состава газовых смесей - эталонами 2-го разряда:

№ 10532-2014 СО в воздухе, номинальное значение об. доли от 0.16 до 0.5 %:

№ 10547-2014 NIL, в воздухе, номинальное значение об. доли от 0.95 до 2.5 %;

№ 10538-2014 1BS в воздухе, номинальное значение об. доли от 0.02 до 0.06 %; № 10538-2014 SO2 в воздухе, номинальное значение об. доли от 0.95 до 2.5 %;

№ 10547-2014 NO; в воздухе, номинальное значение об. доли от 60 до 150 млн'¹; № 10547-2014 NO в азоте, номинальное значение об. доли от 200 до 500 млн'¹; № 10547-2014 СЬ в воздухе, номинальное значение об. доли от 250 до 500 млн'¹; № 10532-2014 СО; в воздухе, номинальное значение об. доли 4.5 %;

термометр TJ1-4. ГОСТ 28498-90;

психрометр аспирационный электрический М-34. 1У 25-1607.054-85. диапазон измерений (10- 100)%;

• - барометр-анероид специальный БАММ-1. диапазон измерений 80 - 106 кПа. погрешность измерений ± 200 Па. ТУ 25-04-1513-79;

• - поверочный нулевой газ (воздух) в баллоне под давлением. ТУ6-21-5-82; поверочный нулевой газ (азот) в баллоне под давлением. ТУ 6-21-39-96; индикатор расхода - ротаметр РМ-А-0.083 УЗ ио ТУ 25-02.070213-82. кл. 4;

• - вентиль тонкой регулировки АПИ 4.463.008;

-секундомер механический СОСпр-2б-2-ОЮ. кл. точности 2;

• - трубка фторопластоваяФ4-Д по ТУ6-05-987-79;

• - насадка для калибровки ЯРКГ 6.471.004.

Примечания:

• 1 Все средства поверки должны иметь действующие свидетельства о поверки и аттестаты;

• 2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью, включая генераторы газовых смесей и ГС'О газовых смесей не ниже 2 - го разряда других производителей (с другими регистрационными номерами).

• 3 Требования к метрологическим характеристикам поверочных газовых смесей приведены в Таблице 1-1 Приложения 1

• 4 Отношение погрешности СИ к погрешности действительного значения массовой концентрации (объемной доли) определяемого компонента ПГС не должна быть менее 2.5.

• 5 Допускается использовать ГСО состава газовых смесей с номинальным содержанием компонента в соответствии с Таблицей 1-1 Приложения 1 без использования генераторов газовых смесей.

• 3.1 При проведении поверки выполняют:

правила техники безопасности для зашиты персонала от поражения электрическим током согласно классу III ГОСТ 12.2.007.0-75;

правила техники безопасности в соответствии с «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 03-576-03);

• 3.2 Помещение, в котором проводят поверку, оборудуют приточно-вытяжной вентиляцией и не допускают сброс 1 П С в атмосферу рабочих помещений.

• 4.1 При проведении поверки соблюдают следующие условия:

температура окружающего воздуха. °C: относительная влажность окружающего воздуха, %

- атмосферное давление. кПа.

механические воздействия, наличие пыли, внешние электрические и магнитные поля, кроме земного, должны быть исключены.

• 4.2 Перед проведением поверки выполняют следующие подготовительные работы:

• 1) газоанализаторы подготавливают к работе в соответствии с Руководством по эксплуатации ЯРКГ.413410.003 РЭ;

• 2) ГСО-ПГС в баллонах под давлением выдерживают в помещении, в котором производится поверка в течение 24 часов;

• 3) пригодность ГСО-ПГС должна быть подтверждена паспортами на них;

• 3) включают приточно-вытяжную вентиляцию.

• 4) собираю! газовую схему в соответствии с рис. 1 Приложения 2.

• 5.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие поверяемого газоанализатора следующим требован и я м:

• 1) комплектность и маркировка газоанализатора соответствуют требованиям Руководства по эксплуатации ЯРКГ.413410.003 РЭ;

• 2) газоанализатор не имеет механических повреждений, влияющих на его работоспособность.

• 5.2 Опробование

Опробование газоанализатора осуществляют в соответствии с инструкцией по эксплуатации прибора. Газоанализатор включают и проверяют прохождение программы самотестирования.

• 5.2.1 Проверка идентификационных данных ПО газоанализаторов СЕА11-11.

При опробовании проверяют соответствие идентификационных данных ПО газоанализаторов СЕАН-П

При включении прибора на дисплее должно высвечиваться идентификационное наименование Г1О: СЕАН-П;

- номер версии 11О: не ниже 1.2.

• 5.3 Определение основной погрешности

  • 5.3.1 Определение основной погрешности производится в следующей последовательности:

На вход газоанализатора, включенного в газовую схему (рис. 1) подают ГСО-ПГС в последовательности: №№ 1-2-3-2-1-3 в соответствии с измеряемым веществом. Продолжи гельноегь подачи каждой смеси 3 мин.

Фиксируют установившиеся показания газоанализатора при подаче каждой ПГС.

Для каждой ИГС определяют значения основной приведенной погрешности измерений по формуле (1) или основной относительной погрешности по формуле (2)

где С_и - измеренное значение объемной доли определяемого компонента. %. % НКПР или мг/м³.

С.у - действительное значение объемной доли компонента в ПГС. %, % НКПР или мг/м³.

С„„„. верхняя граница поддиапазона измерений газоанализатора, %. % НКПР или мг/м^-’.

Газоанализаторы считают выдержавшими поверку, если основная погрешность газоанализатора не превышает пределов указанных в таблицах 3-1 - 3-3 11риложения 3.

• 5.4 Определение времени установления показаний

  • 5.4.1 Определение времени ус тановления показаний допускается производи ть одновременно с определением основной погрешности в следующем порядке:

• - на вход газоанализатора (рис. 1 Приложения 2) подают ГСО-11ГС № 3.

• - фиксируют установившиеся показания газоанализатора;

• - вычисляют значение концентрации равное 0.9 от установившихся показаний газоанализатора;

• - вторично подают на вход газоанализатора ГСО-ПГС № 3 .включают секундомер и фиксируют время достижения рассчитанной выше концентрации.

• 5.4.2 Результаты считаются положительными, если время установления показаний не превышает 120 секунд.

• 6.1 Результаты поверки газоанализаторов СЕАН-П оформляются протоколом произвольной формы fl свидетельством о поверке установленной формы в соответствии с «Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном Приказом Минпромторга РФ № 1815 от 02.07.2015 г.

• 6.2 Сведения о первичной поверке заносятся в раздел 5 Паспорта на газоанализатор ЯРКГ.413410.003 ПС.

• 6.3 Знак поверки вносят в паспорт (при первичной поверке при выпуске из производства) или наносят на свидетельство о поверке (при периодической поверке и первичной поверке после ремонта).

• 6.4 Газоанализаторы, нс удовлетворяющие требованиям настоящих рекомендаций, к эксплуатации не допускаются. Газоанализаторы изымаются из обращения, свидетельство о поверке изымают и выдают извещение о непригодности установленной формы с указанием причин непригодности.

• 6.5 После ремонта газоанализаторы подвергают поверке.

Начальник отдела ФГУП «ВПИИМС»                С.В. Вихрова

Старший научный сотрудник

ФГУП «ВПИИМС»

Приложение 1 (Обязательное)

Таблица 1-1 Перечень поверочных газовых смесей (ПГС). применяемых при проведении испытаний газоанализаторов СЕАН-П

Примечания

I В качестве ПГС № I с номинальным содержанием компонента, принятым равным 0 применяется поверочный нулевой газ (ИНГ) воздух по ТУ 6-21-5-82 или азот (для О? (ЭХД));

2. Значения массовой концентрации приведены для условий 101,3 кПа, 20 °C.

1 2 3

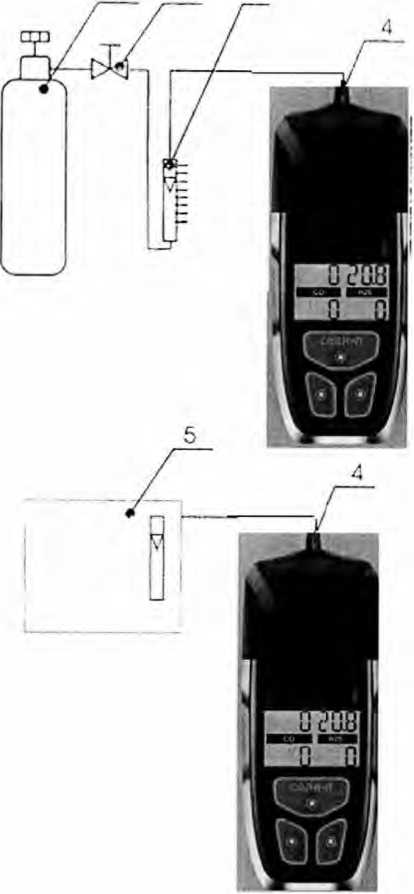

Рис. 1. - Схема соединения газоанализатора с источником ПГС

1  - баллон с ПГС, 2 - вентиль, 3 - ротаметр, 4 — градуировочная насадка. 5 - гене

ратор ПГС

11риложение3

(Обязательное) Метрологические характеристики газоанализаторов СЕАП-11

Таблица 3-1 - Электрохимические детекторы токсичных газов

Таблица 3-2- Электрохимические детекторы кислорода

Таблица 3-3 - Инфракрасные и термокаталитические детекторы горючих газов и диоксида углерода
