Методика поверки «ГСИ. Имитаторы расхода "ЭМИС-Имитатор 500"» (500.00.00МП)

Методика поверки

Тип документа

ГСИ. Имитаторы расхода "ЭМИС-Имитатор 500"

Наименование

500.00.00МП

Обозначение документа

ЗАО КИП "МЦЭ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

УТВЕРЖДАЮ

ли директор к«мцэ»

(н А.В. Фёдоров

2019 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИНСТРУКЦИЯ

Имитаторы расхода «ЭМИС-Имитатор 500» Методика поверки

500.00.00.МП

Разработано ЗАО «ЭМИС»

г. Челябинск

2019 г.

Введение

Настоящий документ распространяется на имитаторы расхода «ЭМИС-Имитатор 500» (далее - имитаторы), серийно изготавливаемых ЗАО «ЭМИС», по ТУ 26.51.53-087-14145564-2019 «Имитатор расхода «ЭМИС-Имитатор 500». Технические условия», и устанавливает методику их первичной и периодической поверки.

Первичную и периодическую поверку проводят органы Государственной метрологической службы или юридические лица, аккредитованные на право поверки в соответствии с действующим законодательством.

Интервал между поверками - один год.

1 Операции и средства поверки
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1 - Операции поверки

    Наименование операций

    Номер пункта настоящего раздела

    Проведение операций при

    первичной поверке

    периодической поверке

    Внешний осмотр

    7.1

    да

    да

    Опробование

    7.3

    да

    да

    Определение метрологических характеристик (MX)

    7.4-7.9

    да

    да

    Оформление результатов поверки

    8

    да

    да

2 Средства поверки
  • 2.1 При проведении поверки должны быть применены средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Наименование средств измерений

Характеристики

Прибор комбинированный Testo 608-Н1

Диапазон измерения температуры от 0 до плюс 50 °C, предел допускаемой абсолютной погрешности измерений ±0,5  °C,

диапазон измерения относительной влажности от 15 до 85 %, предел допускаемой относительной погрешности ±3%

Барометр-анероид метеорологический

«БАММ-1»

Диапазон измеряемого давления от 80 до 106 кПа (от 600 до 800 мм рт.ст.). Предел допускаемой основной погрешности ±0,2 кПа (1,5 мм рт.ст). Предел допускаемой дополнительной погрешности ±0,5 кПа (3,75 мм рт.ст)

Секундомер электронный «Интеграл С-01»

Диапазон измеряемых интервалов времени от 0 до 9 ч 59 мин 59,99 с; пределы допускаемой основной абсолютной погрешности измерений интервалов времени ±(9,6-10<Тх+0,01) с, где Тх -измеренное значение интервала времени, с

Нановольтметр «Agilent 34420А»

Государственный эталон единицы постоянного электрического напряжения 3 разряда в диапазоне значений от 0,1 нВ до 100 В, электрического сопротивления 3 разряда в диапазоне значений от 1*Ю’7Омдо 1 * Ю6Ом

Источник питания «Transmille 3041»

Государственный эталон единицы постоянного электрического напряжения 2 разряда в диапазоне значений от 0,1 мкВ до 1000 В, переменного электрического напряжения 2 разряда в диапазоне значений от 0,1 мкВ до 700 В в диапазоне частот от 0,1 Гц до 106Гц, силы постоянного электрического тока 1 разряда в диапазоне значений от 0,1 нА до 30 А, силы переменного электрического тока 2 разряда в диапазоне значений 0,1 нА до 30 А в диапазоне частот от 0,1 Гц до 10 кГц

Катушка электрического сопротивления «Р321»

Государственный эталон единицы электрического сопротивления 2 разряда с номинальными значениями (1*10'3; 1*10'2; РЮ'1; 1; 10; 1*102; 1*103; 1*104; 1*105) Ом

  • 2.2 Допускается применение других средств измерений и оборудования, не указанных в таблице 2, с метрологическими характеристиками, обеспечивающими определение метрологических характеристик поверяемого СИ с требуемой точностью.

  • 2.3 Все средства поверки должны быть поверены и аттестованы в установленном порядке.

3 Требования к квалификации поверителей
  • 3.1 К проведению поверки допускаются лица, имеющие необходимую квалификацию и аттестованные в качестве поверителей.

  • 3.2 К проведению поверки допускаются лица, изучившие ЭД имитатора, данную методику поверки и эксплуатационную документацию используемых средств поверки и вспомогательного оборудования.

4 Требования безопасности
  • 4.1 При проведении испытаний соблюдают требования безопасности, предусмотренные Приказом Минтруда от 24.07.2013 № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок», ГОСТ 12.2.007.0, ГОСТ 12.1.019, ГОСТ 12.2.091, а также требования безопасности, указанные в технической документации на СИ, входящие в состав имитатора.

5 Условия поверки
  • 5.1 При проведении поверки должны быть выполнены следующие условия, кроме особо оговоренных:

  • - диапазон температуры окружающей среды, °C                         от 10 до 30;

  • - диапазон относительной влажности окружающей среды, %             от 30 до 80;

  • - диапазон атмосферного давления, кПа                               от 84 до 106,7;

  • - отсутствие внешних электрических и магнитных полей (кроме геомагнитного);

  • - отсутствие механической вибрации, тряски и ударов, влияющих на работу имитатора.

6 Подготовка к поверке
  • 6.1 Проверяют наличие ЭД на имитатор.

  • 6.2 Подготавливают к работе средства поверки, в соответствии с их ЭД.

  • 6.3 Подготавливают имитатор к работе в соответствии с указаниями, изложенными в ЭД на него.

  • 7 Проведение поверки

7.1 Внешний осмотр
  • 7.1.1 При внешнем осмотре устанавливают соответствие поверяемых имитаторов следующим требованиям:

  • - комплектность соответствует данным, указанным в сопроводительной документации на имитатор;

  • - маркировка соответствует указанной в ЭД имитатора;

  • - заводской номер имитатора соответствует указанному в сопроводительной документации;

  • - корпус имитатора не имеет механических повреждений, влияющих на работоспособность.

  • 7.1.2 Имитатор считают прошедшим поверку по п. 7.1.1, если комплектность, маркировка, внешний вид соответствуют данным, указанным в описании типа и ЭД имитатора.

7.2 Опробование
  • 7.2.1 При опробовании проверить функционирование имитатора по изменению значений напряжения на нановольтметре при изменении положения переключателя изменения скорости на имитаторе, для этого нужно собрать схему, представленную на рисунке 1

Схема разъема имитатора

Корп.

X    7

Эл.1

Кат. 1

Эл.2

\

Кат. 2

к____/

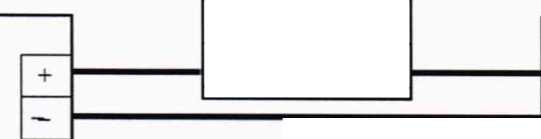

Рисунок - 1. Схема подключения для опробования.

  • 7.2.2 Нановольтметр перевести в режим автоматического измерения. Выставить на источнике питания ток 250±5 мА напряжение 7-30 В. На имитаторе галетный переключатель №1 в нейтральное положение, галетный переключатель №2 в положение 1.

  • 7.2.3 Включить источник питания, галетный переключатель №1 в положение «Прямой поток», галетный переключатель №2 из положения 1, ступенчато перевести в положение 3. соответственно наблюдая изменения напряжения на нановольтметре.

  • 7.2.4 При выявлении несоответствий, поверку остановить.

  • 7.2.5 Вернуть галетные переключатели в исходное состояние.

7.3 Определение метрологических характеристик (MX)
  • 7.3.1 Проверка воспроизводимых значений и определение относительной погрешности при воспроизведении напряжения

  • 7.3.2 Собрать схему, приведенную на рисунке 2

Источник питания

Катушка эл.

U1

сопр.

U:

II

b

GND

KiT.l

Имитатор ЭИ-500

Kit. 2

Корп

Нановольтметр

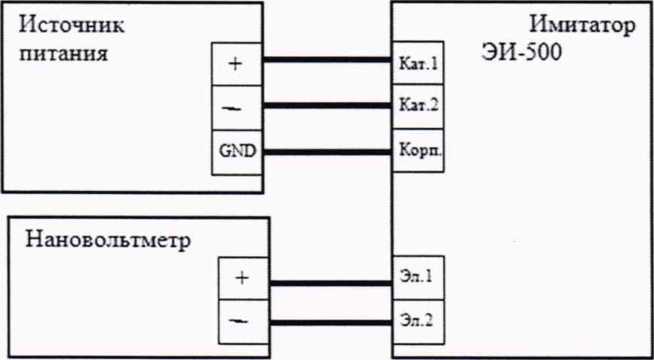

Рисунок - 2. Схема проверки воспроизводимых значений

  • 7.3.3 Включить источник питания и выставить ток 250±0,5 мА напряжение 7-30 В не менее чем за 30 мин до начала измерений. Для задания тока во входном контуре имитатора используется катушка электрического сопротивления, напряжение между контактами катушки U1 и Иг 25±0,05 мВ. Перед началом измерений необходимо повторно измерить ток во входном контуре, при необходимости произвести подстройку источника питания.

  • 7.3.4 Перевести галетный переключатель №1 в положение «Прямой поток», галетный переключатель №2 в положения 1 согласно руководства по эксплуатации имитатора расхода. Выждать не менее 5 минут и произвести измерения напряжения (U изм) на выходном контуре имитатора (контакты Эл.1 и Эл.2)

  • 7.3.5 Перевести галетный переключатель №2 в положения 2. Выждать не менее 5 минут и произвести измерения напряжения (Пизм) на выходном контуре имитатора (контакты Эл.1 и Эл.2).

  • 7.3.6 Перевести галетный переключатель №2 в положения 3. Выждать не менее 5 минут и произвести измерения напряжения (Пизм) на выходном контуре имитатора (контакты Эл.1 и Эл.2).

  • 7.3.7 Перевести галетный переключатель №1 в положение «Обратный поток», галетный переключатель №2 в положения 1. Выждать не менее 5 минут и произвести измерения напряжения (Пизм) на выходном контуре имитатора (контакты Эл.1 и Эл.2)

  • 7.3.8 Перевести галетный переключатель №2 в положения 2. Выждать не менее 5 минут и произвести измерения напряжения (Лизм) на выходном контуре имитатора (контакты Эл.1 и Эл.2).

  • 7.3.9 Перевести галетный переключатель №2 в положения 3. Выждать не менее 5 минут и произвести измерения напряжения (ПИзм) на выходном контуре имитатора (контакты Эл.1 и Эл.2).

  • 7.3.10 Произвести расчет б относительной погрешности имитатора (%) при воспроизведении имитационного напряжения для всех измеренных показаний пункты 7.3.4-7.3.9 по формуле (1).

6U _ и„змзт 100 %,                          (1)

иэт

Где Пэт - значение напряжения постоянного тока, мВ, соответствующее положению галетного переключателя №2:1 м/с - 0,1675 мВ; 5 м/с - 0,8375 мВ; 10 м/с - 1,675 мВ.

  • 7.3.11 Результаты испытаний оформляют протоколом.

  • 7.3.12 Результаты поверки считаются положительными, если относительная погрешность при воспроизведении напряжения не превышает 0,15%.

8 Оформление результатов поверки
  • 8.1 Результаты поверки оформляют в установленном порядке.

  • 8.2 При положительном результате поверки, знак поверки наносится в соответствующий раздел руководства по эксплуатации и/или на бланк свидетельства о поверке.

  • 8.3 При отрицательных результатах поверки имитатор признается непригодным к применению, свидетельство о поверке аннулируется и выписывается извещение о непригодности к применению с указанием причин.
