Методика поверки «ГСИ. Анализаторы концентрации паров этанола в выдыхаемом воздухе АКПЭ-01-«МЕТА»» (МП-242-2087-2017)

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

К.В. Гоголинский

9 » января 2017 г.

ФГУП «ВНИИМ

Д.И. Менделеева»

Государственная система обеспечения единства измерений

Анализаторы концентрации паров этанола в выдыхаемом воздухе

АКПЭ-01 «МЕТА»

МЕТОДИКА ПОВЕРКИ

МП-242-2087-2017

Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ФГУП «ВНИИМ им Д.И. Менделеева»

Ведущий инженер

ФГУП «ВНИИМ им Д.И. Менделеева»

О.В. Фатина

Санкт-Петербург

2017

Настоящая методика поверки распространяется на анализаторы концентрации паров этанола в выдыхаемом воздухе АКПЭ-01-«Мета» (модификации АКПЭ-01.01, АКПЭ-01.01М, АК-ПЭ-01М, исполнения АКПЭ-01.01, АКПЭ-01.01-01, АКПЭ-01.01М, АКПЭ-01.01 М-01, АКПЭ-01М, АКПЭ-01М-01, АКПЭ-01М-02, АКПЭ-01М-03) (далее - анализаторы), предназначенные для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, и устанавливает методику их первичной поверки (до ввода в эксплуатацию и после ремонта) и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

• 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

2.2 Допускается применение средств поверки, не приведенных в перечне (таблица 2), но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, ГС в баллонах под давлением и стандартные образцы состава водных растворов этанола - действующие паспорта, камера климатическая - действующее свидетельство об аттестации.

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией, обеспечивающей кратность воздухообмена не менее 4 в 1 час.

• 3.2 Концентрации вредных компонентов в воздухе рабочей зоны (помимо этанола) должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3 Если при проведении поверки применяют ГС в баллонах под давлением, должны быть соблюдены федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

• 3.4 К проведению поверки анализаторов допускают лиц, ознакомленных с ГОСТ 8.578-2014 и руководством по эксплуатации (далее - РЭ) анализаторов, имеющих квалификацию поверителя и прошедших инструктаж по технике безопасности в установленном порядке.

• 4.1 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха, °C

  от 15 до 25; от 30 до 80;

  от 84 до 106; не более 0,010.

• - относительная влажность окружающего воздуха, %

• - атмосферное давление, кПа

• - массовая концентрация этанола в окружающем воздухе^, мг/л

Примечание - Если в РЭ генераторов газовых смесей паров этанола в воздухе, применяемых при поверке, условия эксплуатации установлены в более узком диапазоне, при поверке должны выполняться требования к условиям эксплуатации, приведенным в РЭ генераторов.

• 4.2 При проведении поверки с помощью генераторов газовых смесей паров этанола в воздухе (далее - генераторов) соблюдают следующие условия применения стандартных образцов состава водных растворов этанола:

• - бутыль с раствором вскрывают непосредственно перед использованием;

• - раствор используют для однократной заливки в генератор;

• - раствор подлежит замене при превышении максимального количества генерируемых проб газовой смеси (далее - ГС) без замены водного раствора этанола, указанного в РЭ генератора, или при превышении максимального времени нахождения раствора в генераторе, указанного в паспорте стандартного образца;

• - после использования раствор хранению и повторному использованию не подлежит.

• 5.1 Подготавливают анализатор к работе в соответствии с требованиями РЭ (раздел «Подготовка к работе»).

Проверяют и при необходимости корректируют текущую дату и время, установленные в анализаторе, согласно РЭ.

• 5.2 Подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

• 5.3 Проверяют наличие паспортов и сроков годности ГС в баллонах под давлением и стандартных образцов состава водных растворов этанола. Проверяют наличие и целостность защитных этикеток на бутылях со стандартными образцами состава водных растворов этанола.

• 5.4 Баллоны с ГС выдерживают в помещении, в котором проводят поверку, не менее 24 ч, поверяемый анализатор - не менее 2 ч. Перед проведением поверки не допускается подавать на поверяемый анализатор пробы выдыхаемого воздуха или другие газовые смеси в течение не менее 1 ч.

Данное условие поверки считается выполненным при проведении поверки в помещении с приточновытяжной вентиляцией согласно 3.1 настоящей методики.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре устанавливают соответствие анализатора следующим требованиям:

• - анализатор представлен на поверку с РЭ, паспортом и свидетельством о предыдущей поверке;

• - отсутствуют внешние повреждения, влияющие на работоспособность и безопасность;

• - органы управления, разъемы, штуцера, соединительные провода и кабели исправны;

• - надписи и маркировка на корпусе анализатора четкие, соответствующие РЭ;

• - в анализаторе установлены точные дата и время.

Примечание — Если при предыдущей поверке анализатора вместо оформления свидетельства о поверке был нанесен знак поверки (поверительное клеймо) в паспорт, то вместо наличия свидетельства о поверке проверяют наличие знака поверки в паспорте анализатора.

Результаты внешнего осмотра считают положительными, если анализатор соответствует перечисленным требованиям.

• 6.2 Опробование

• 6.2.1.1 Проверку общего функционирования анализатора проводят путем включения согласно РЭ, при этом анализатор выполняет автоматическую диагностику работоспособности.

• 6.2.1.2 Если в комплект анализатора входит принтер, то при первичной поверке до ввода в эксплуатацию проверяют функционирование принтера согласно РЭ и выполняют распечатку протокола измерения на бумажном носителе с целью оценки качества печати и проверки отображаемой информации.

Примечание - Распечатку протокола измерения с целью оценки качества печати и проверки отображаемой информации допускается выполнять после проведения измерений согласно 6.2.2.2 перечисление г).

• 6.2.1.3 Результаты проверки общего функционирования анализатора считают положительными, если все тесты автоматической диагностики работоспособности анализатора завершены успешно согласно РЭ и, если выполнялась операция по 6.2.1.2, установлено следующее:

• - принтер анализатора работоспособен, отпечатки знаков в протоколе измерения на бумажном носителе четкие, легкочитаемые;

• - информация, отображаемая в протоколе измерения на бумажном носителе, соответствует РЭ анализаторов; заводской номер анализатора, дата и время измерения указаны правильно.

• 6.2.2.1 Проверку проводят путем последовательной подачи на анализатор воздуха (азота) из баллона под давлением с разным расходом и контроля срабатывания автоматического режима отбора пробы ГС. Подачу воздуха (азота) на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

• 6.2.2.2 Проверку выполняют в следующей последовательности:

а) Открывают баллон с воздухом (азотом) и с помощью вентиля точной регулировки, контролируя по ротаметру, устанавливают значение расхода 6 л/мин; отсоединяют ротаметр.

б) Включают анализатор согласно РЭ и после выхода анализатора в режим измерения подают на него воздух (азот) из баллона под давлением, при этом анализатор не должен выполнить автоматический отбор пробы ГС.

в) Открывают баллон с воздухом (азотом) и с помощью вентиля точной регулировки, контролируя по ротаметру, устанавливают расход воздуха 10 л/мин; отсоединяют ротаметр;

г) Включают анализатор согласно РЭ и после выхода анализатора в режим измерения подают на него воздух (азот) из баллона под давлением, при этом анализатор должен выполнить автоматический отбор пробы ГС.

• 6.2.2.3 Результаты проверки функционирования автоматического режима отбора пробы ГС считают положительными, если анализатор соответствует требованиям, указанным в 6.2.2.2 настоящей методики.

• 6.2.3.1 Подтверждение соответствия программного обеспечения проводят визуально путем идентификации номера встроенного программного обеспечения: включают анализатор согласно РЭ, заходят в раздел «Настройки», в подраздел «Версия ПО» и регистрируют установленную в анализаторе версию программного обеспечения.

• 6.2.3.2 Результаты проверки соответствия программного обеспечения считают положительными, если на индикатор анализатора выводится номер версии программного обеспечения, соответствующий указанному в описании типа и РЭ анализаторов.

• 6.3 Определение метрологических характеристик

• 6.3.1.1 Определение погрешности проводят в пяти точках диапазона измерений (далее -точки поверки) путем поочередной подачи на вход анализаторов ГС и регистрации показаний анализаторов.

Основные метрологические характеристики анализаторов приведены в приложении А.

• 6.3.1.2 ГС подают на вход анализатора в последовательности №№ 1—2—3—4—5—1 (таблица Б.1 приложения Б).

В каждой точке поверки проводят по три цикла измерений по схеме:

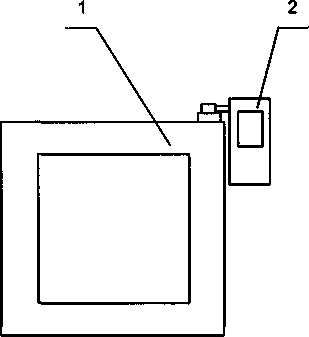

а) Собирают газовую систему согласно рисунку 1. Генератор располагают так, чтобы на него не падали прямые солнечные лучи и вблизи отсутствовали источники охлаждения или нагрева. Длина трубки выхода газовой смеси генератора: не более 5 см. Перед заливкой раствора в генератор проверяют отсутствие влаги и конденсата на внутренних поверхностях генератора, соединительных трубок и мундштуков, при наличии влаги или конденсата необходимо просушить все элементы генератора, соединительные трубки и мундштуки. Подачу ГС на вход анализаторов осуществляют через выходной штуцер генератора.

1 - генератор; 2 - анализатор

Рисунок 1 - Газовая система при подаче на анализатор ГС от генератора спирто-воздушных смесей ГСВС-МЕТА-02

б) В соответствии с РЭ генератора приготавливают ГС, используя соответствующий водный раствор этанола согласно таблице Б.1 приложения Б.

в) Рассчитывают действительное значение массовой концентрации этанола в ГС на выходе генератора С", мг/л, по формуле

С«= 0,38866-с«,                               (1)

где с" - аттестованное значение массовой концентрации этанола в используемом стандартном образце состава водного раствора этанола, указанное в паспорте, мг/см³.

г) Измерение проводят по схеме (для каждой i-ой ГС проводят по три цикла измерений):

• - включают анализатор согласно РЭ;

• - после выхода анализатора в режим измерений нажимают кнопку «СТАРТ» анализатора;

• - после появления на индикаторе анализатора сообщения «Выдыхайте», подсоединяют анализатор к выходному штуцеру генератора и подают ГС с выхода генератора на анализатор путем нажатия и удержания кнопки «СТАРТ» генератора;

• - после отбора пробы отпускают кнопку «СТАРТ» генератора и отсоединяют анализатор;

• - регистрируют показание анализатора С,, мг/л;

• - соблюдают интервал между циклами измерений: не менее 10 с.

Примечание - При проведении поверки с помощью генераторов газовых смесей паров этанола в воздухе без встроенного побудителя расхода, например GUTH модель 10-4D или ALCOSIM, устанавливают расход ГС на выходе генератора 10 л/мин. Для этого при отсоединенном анализаторе открывают баллон с воздухом и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС на выходе генератора 10 л/мин; после появления на индикаторе анализатора сообщения «Выдыхайте», подсоединяют анализатор к выходному штуцеру генератора и подают ГС с выхода генератора на анализатор; после отбора пробы отсоединяют анализатор и закрывают вентиль на баллоне.

д) При выполнении измерений с помощью генератора регистрируют количество генерируемых проб ГС без замены водного раствора этанола. При превышении максимального количества генерируемых проб ГС, указанного в РЭ генератора, выполняют замену стандартного образца состава водного раствора этанола.

• 6.3.2.1 Определение погрешности выполняют в два этапа:

• - на первом этапе определяют погрешность при температуре окружающего воздуха (20±5) °C;

• - на втором этапе определяют погрешность при температуре окружающего воздуха, соответствующей нижнему и верхнему значению условий эксплуатации анализатора.

• 6.3.2.2 Определение погрешности при температуре окружающего воздуха (20±5) °C проводят согласно 6.3.1 настоящей методики.

• 6.3.2.3 Определение погрешности при температуре окружающего воздуха, соответствующей нижнему и верхнему значению условий эксплуатации анализатора, проводят путем выдерживания анализатора в климатической камере и подачи на вход анализатора ГС № 4 (таблица Б. 1 приложения Б).

Измерения выполняют в следующей последовательности:

а) помещают анализатор в климатическую камеру и устанавливают в камере температуру плюс 38 °C; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

б) проводят три цикла измерений путем подачи на вход анализатора ГС № 4 и регистрации показаний анализатора согласно 6.3.1.2; анализатор (или входную трубку анализатора) достают из климатической камеры только на время подачи ГС - не более 15 с, между циклами измерений анализатор выдерживают в климатической камере не менее 5 минут;

в) помещают анализатор в климатическую камеру и устанавливают в камере температуру плюс 2 °C - для анализаторов модификации АКПЭ-01.01 и АКПЭ-01.01М или минус 8 °C - для анализаторов модификации АКПЭ-01М; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

г) Проводят три цикла измерений путем подачи на вход анализатора ГС № 4 и регистрации показаний анализатора согласно 6.3.1.2; анализатор (или входную трубку анализатора) достают из климатической камеры только на время подачи ГС - не более 15 с, между циклами измерений анализатор выдерживают в климатической камере не менее 5 минут.

Примечание - При выходе климатической камеры на режим скорость изменения температуры воздуха в рабочем объеме камеры должна быть не более 1 °/мин.

• 7.1 По результатам измерений, полученным по 6.3.1 и 6.3.2 настоящей методики в каждой точке поверки по каждому циклу измерений, рассчитывают значение абсолютной или относительной погрешности анализаторов, в зависимости от того, какая погрешность нормирована для данной точки поверки.

Значение абсолютной погрешности анализатора Д,, мг/л, при подаче i-ой ГС рассчитывают по формуле

Д,=С,-С".                               (2)

где С, - измеренное значение массовой концентрации этанола при подаче i-ой ГС, мг/л;

С? - действительное значение массовой концентрации этанола в i-ой ГС, рассчитанное по формуле (1), мг/л.

Значение относительной погрешности анализатора 5,, %, при подаче i-ой ГС рассчитывают по формуле

С -С^д

5.=-* 7 -100                               (3)

• 7.2 Результаты определения погрешности анализатора считают положительными, если полученные значения погрешности анализатора в каждой точке поверки по каждому циклу измерений не превышают пределов допускаемой погрешности, указанных в описании типа и РЭ анализаторов (см. приложение А).

• 8.1 При проведении поверки составляют протокол поверки анализатора по форме, приведенной в приложении В.

• 8.2 При положительных результатах поверки анализатор признают пригодным к применению и выписывают на него свидетельство о поверке установленной формы согласно Приказу Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». Форма оборотной стороны свидетельства о поверке анализаторов приведена в приложении Г.

Примечание - В свидетельстве о поверке (извещении о непригодности) анализатора указывают наименование, тип, модификацию и исполнение анализатора, например: «Анализатор концентрации паров этанола в выдыхаемом воздухе АКПЭ-01-«Мета» модификация АКПЭ-01.01 исполнение АКПЭ-01.01-01».

Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).

При положительных результатах поверки корректируют дату и время проведения последней поверки, установленные в памяти анализатора. Для перехода в режим корректировки даты поверки анализатора вводят пароль, установленный изготовителем.

Примечание - Для получения информации о пароле направляют официальный запрос изготовителю анализаторов ООО НПФ «МЕТА» (445359, Самарская обл., г. Жигулевск, ул. Морквашинская, д. 55 «А», телефон/факс: (84862) 2-18-55, 2-39-48, e-mail: marketing@meta-ru.ru) или ООО «НСК» (445359, Самарская обл., г. Жигулевск, ул. Морквашинская, д. 55 «А», телефон/факс: (84862) 7-94-68, e-mail: info@nsksamara.ru).

• 8.3 При отрицательных результатах поверки анализатор признают непригодным к применению, свидетельство о поверке аннулируют, выдают извещение о непригодности установленной формы согласно Приказу Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» с указанием причин непригодности.

ПРИЛОЖЕНИЕ А (обязательное)

Основные метрологические характеристики анализаторов

Таблица А.1 - Метрологические характеристики

Таблица А.2 - Метрологические характеристики

ПРИЛОЖЕНИЕ Б (обязательное)

Таблица Б.1 — Метрологические характеристики газовых смесей, используемых при по-верке анализаторов

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма протокола поверки анализаторов

ПРОТОКОЛ ПОВЕРКИ

№____________от________________

• 1) Наименование анализатора, тип______________________________________________________

• 2) Регистрационный номер в Федеральном информационном фонде

по обеспечению единства измерений___________________________________________________

• 3) Заводской номер____________________________________________________________________

• 4) Заказчик_______________________________________________________________________________

• 5) Наименование изготовителя__________________________________________________________

• 6) Дата выпуска________________________________________________________________________

• 7) Наименование нормативного документа по поверке____________________________________

• 8) Средства поверки¹)

• - генератор газовых смесей паров этанола в воздухе

(указывают тип, заводской номер генератора, номер и дату действия свидетельства о поверке)

• - стандартные образцы состава водных растворов этанола

(указывают регистрационный номер²’ и номера используемых экземпляров стандартных образцов)

• - камера климатическая

(указывают тип, заводской номер, номер и дату действия свидетельства об аттестации)

• 9) Вид поверки: первичная/периодическая (нужное подчеркнуть)

• 10) Условия поверки:

• - температура окружающего воздуха_________________________________________________

• - относительная влажность окружающего воздуха______________________________________

• - атмосферное давление____________________________________________________________

• 11) Результаты, полученные при проведении поверки

Внешний осмотр______________________________________________________________

Опробование____________________________________________________________________

Проверка общего функционирования________________________________________________

Проверка функционирования автоматического режима отбора пробы_______________________

Подтверждение соответствия программного обеспечения_________________________________

Определение метрологических характеристик

Заключение: на основании результатов первичной (периодической) поверки СИ признано соответствующим (не соответствующим) установленным в описании типа метрологическим требованиям (нужное подчеркнуть)

свидетельство о поверке         №_____________________от____________

извещение о непригодности     №_____________________от____________

Причины непригодности___________________________________________________________

ПРИЛОЖЕНИЕ Г

(обязательное)

• 1 Результаты внешнего осмотра___________________________________________________

• 2 Результаты опробования________________________________________________________

• 3 Результаты определения метрологических характеристик

  • 3.1 Результаты определения погрешности

    Поверитель

    (Подпись)

    (Инициалы, фамилия)

    Диапазон измерений, мг/л	Пределы допускаемой погрешности при температуре окружающего воздуха(20±5)°C		Максимальное значение погрешности, полученное при поверке
    	абсолютной	относительной	абсолютной	относительной
    от 0 до 0,200 включ.	±0,020 мг/л	-		-
    св. 0,200 до 1,500	-	±10%	-

Примечание - Пределы допускаемой погрешности анализатора в условиях эксплуатации в зависимости от температуры окружающего воздуха приведены в паспорте и руководстве по эксплуатации анализатора;

3.2 Результаты определения погрешности при температуре, соответствующей нижнему и

верхнему значению условий эксплуатации^

Данный пункт приводят в свидетельстве о поверке, если при определении метрологических характеристик анализатора выполняется операция по 6.3.2 настоящей методики.

¹

’) Указывают средства поверки, применяемые при поверке анализатора.

²

Указывают регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений.
