ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ТЕСТЕРЫ КАБЕЛЬНЫЕ

SYNOR 5000

Методика поверки

4/ р -649S9 Д&

г. Москва 2016

СОДЕРЖАНИЕ

Стр.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки (МП) устанавливает порядок проведения и оформления результатов поверки тестеров кабельных SYNOR 5000 (далее - тестер) и устанавливает методику первичной и периодической поверки.

  • 1.2 Межповерочный интервал - 1 год.

  • 1.3 Периодическая поверка тестеров в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки должны выполнятся операции, указанные в таблице 1.

аблица 1

Наименование операции

№ пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.2

да

да

2 Опробование

7.3

да

да

3 Подтверждение соответствия специального программного обеспечения

7.4

да

да

4    Определение    значений    параметров

электрического сопротивления и емкости блока БП-12М

7.5

да

да

5 Определение относительной погрешности воспроизведения напряжения переменного тока

7.6

да

да

6 Определение относительной погрешности воспроизведения напряжения постоянного тока

7.7

да

да

7 Определение относительной погрешности измерения      сопротивления      изоляции,

электрического сопротивления и емкости

7.8

да

да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 Средства поверки приведены в таблице 2 и 3.

  • 3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

  • 3.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

  • 3.4 Блок БП-12М должен быть внесен в рабочее помещение не менее чем за 2 часа до начала поверки.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Тип средства поверки

7.2-7.4

Визуально

7.5

Измеритель иммитанса НМ8118 (per. № 50577-12).

Измеритель параметров электроизоляции MIC-10 (per. № 49421-12).

Номер пункта методики поверки

Тип средства поверки

Блок поверочный БП-12М: диапазон воспроизведения сопротивления от 0,01 Ом до 5 ГОм, относительная погрешность 0,5 %, диапазон воспроизведения емкости от 100 пФ до 10 мФ, относительная погрешность 0,5 %.

7.6, 7.7

Вольтметр универсальный цифровой GDM-78261 (per. № 52669-13).

7.8

Блок поверочный БП-12М: диапазон воспроизведения сопротивления от 0,01 Ом до 5 ГОм, относительная погрешность 0,5 %, диапазон воспроизведения емкости от 100 пФ до 10 мФ, относительная погрешность 0,5 %.

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура

от 0 до 50 °C

±1 °C

Термометр ртутный стеклянный лабораторный ТЛ-4

Давление

от 80 до 106 кПа

±200 Па

Барометр-анероид метеорологический

БАММ-1

Влажность

от 10 до 100 %

±1 %

Психрометр аспирационный М-34-М

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-79, ГОСТ 12.2.091-94 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

  • 4.2 Любые подключения приборов проводить только при отключенном напряжении питания системы.

  • 4.3 К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аттестованные в качестве поверителей согласно ПР 50.2.012-94.

5 УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • •     температура окружающего воздуха (23 ± 5) °C;

  • •     относительная влажность от 30 до 80 %;

  • •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.;

  • •     напряжение питания переменного тока (220,0 ± 2,2) В частотой (50,0 ± 0,5) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 При подготовке к поверке тестер должен быть технически исправен. На нем должны быть выполнены все предусмотренные регламентные работы.

  • 6.2 Рабочее место, при выполнении поверки непосредственно на месте технического обслуживания, должно обеспечивать возможность размещения необходимых средств поверки, удобство и безопасность работы с ними.

  • 6.3  Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

  • 6.4 Перед началом поверки измерить и занести в протокол поверки значения параметров условий окружающей среды (температура, влажность воздуха и атмосферное давление).

7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Метрологические характеристики, подлежащие определению

Наименование характеристики

Значение

Диапазон выходного напряжения переменного тока, В

от 50 до 350

Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока, %

±5

Частота напряжения переменного тока, Гц

50/60

Диапазон выходного напряжения постоянного тока, В

от 20 до 500

Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, %

±5

Диапазон измерений сопротивления изоляции, Ом

от Г106 до Г109

Пределы допускаемой относительной погрешности измерения сопротивления изоляции, %

- при задействовании не более 4350 каналов

±5

- при задействовании более 4350 каналов

±10

Диапазон измерений электрического сопротивления, Ом

от 0,01 до 10-106

Пределы допускаемой относительной погрешности измерения электрического сопротивления, %

- в диапазоне от 0,01 до 100

±3

- в диапазоне от 100 до 100 103

±1

- в диапазоне от 100-103 до 10-106

±2

Диапазон измерений электрической емкости

от 100 пФ до 1000 мкФ

Пределы допускаемой относительной погрешности измерения электрической емкости, %

  • - при задействовании не более 4350 каналов:

  • - в диапазоне от 100 пФ до 1 нФ

±15

- в диапазоне от 1 нФ до 1 мкФ

±5

- в диапазоне от 1 мкФ до 1000 мкФ

±10

  • - при задействовании более 4350 каналов:

  • - в диапазоне от 100 пФ до 1 нФ

±20

- в диапазоне от 1 нФ до 1 мкФ

±10

- в диапазоне от 1 мкФ до 1000 мкФ

±15

  • 7.2 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие тестера следующим требованиям:

  • - наличие эксплуатационной документации;

маркировка и комплектность должны соответствовать эксплуатационной документации;

  • - Тестер не должен иметь механических повреждений и дефектов ухудшающих и влияющих на работоспособность.

  • 7.3 Опробование

Включить кабельный тестер Sefelec. Включить управляющий персональный компьютер, дождаться завершения загрузки операционной системы MS Windows ХР/7. Найти и запустить на рабочем столе компьютера файл «WinPass 5000.exe». В появившемся окне авторизации ввести имя пользователя «demo», автоматически появится тип пользователя «demonstration». Далее нажать кнопку «ОК» для входа в СПО WinPass (рисунок 1).

Авторизация WinPass 5000

Пожалуйста,, введите имя пользователя и пароль

Пароле

ОК

ОТМЕНА

Рисунок 1 - Окно авторизации пользователя

В панели быстрого доступа открыть окно самодиагностики (меню Тестер —» Самодиагностика). В появившемся окне нажать кнопку «Выполнить» (рисунок 2) и дождаться завершения процесса и самодиагностики тестера (время проверки ~ 1-2 минуты). При правильном функционировании тестера режимы, отображаемые на мониторе, должны соответствовать требованиям руководства по эксплуатации.

'егггр                             ‘Зог’Си» SEFELEC

С»код1,агност»'к«                     '“©оееггть

Запустить самодиагностику (АТ)                                  Результаты самодиагностики

  • - Параметры целостности (Самотестирование)        .....................................................................................

Происхождение Идентифшвтор               Ошсание

Мин. R

Макс. R

Ток

макс, и

Время выдержки

  • - Параметры сопротивления изоляции (Санотести...

Мин. R                              ’.о м :■

Измерительное напряжение 500 V

Ток пробоя

Время нарастания сигнала      *0 m s

Время выдержки               30 m $

Рисунок 2 - Запуск самодиагностики в СПО WinPass

При неверном функционировании тестер бракуется и направляется в ремонт.

  • 7.4 Подтверждение соответствия специального программного обеспечения

На управляющем персональном компьютере системы в открытом окне программы «WinPass 5000» зафиксировать номер версии установленного СПО (рисунок 3), он должен быть не ниже указанного в таблице 4.

При невыполнении этих требований поверка прекращается и прибор бракуется.

Таблица 4 - Характеристики специального программного обеспечения (СПО)

Наименование СПО

Идентификационное наименование СПО

Номер версии

(идентификационный номер) СПО

Встроенное

WinPass 5000

Не ниже 2.73

Сравнить номер версии СПО с номером версии, записанной в разделе 17 формуляра системы.

0 .

кедактгрсееть          ■          •

-             Тестер .-дщ-н-стрпровапие     нокошь SEFELEC                                                 '

Открыть проект    Создать

■               :             :                        .......... .     СОЗДаТЪ ОТКРЫТЬ    .......

Рисунок 3 - Окно «WinPass 5000», указывающее номер версии встроенного СПО

  • 7.5 Определение значений параметров электрического сопротивления и емкости блока БП-12М.

7.5.1 Разместить на рабочем месте измеритель параметров электроизоляции MIC-10. Используя 2х проводный кабель BNC-Banana подключить измеритель к разъемам блока БП-12М. При подключении руководствоваться маркировкой BNC разъемов на блоке в соответствии с тем, что «1+/-» - положительный/отрицательный вход возбуждающего сигнала, «U+/-» - положительный/отрицательный вход измерительного сигнала.

  • - Используя переключатели на блоке выставить значение измеряемого номинала электрического сопротивления «100 МОм» (рисунок 4).

Будьте внимательны! Для правильного выполнения переключения на блоке необходимо руководствоваться правилами:

  • • все три переключателя связаны между собой;

  • • для перехода ко второму переключателю, необходимо чтобы первый находился в нейтральном положении, внизу (номера переключателей считаются слева направо);

  • • для перехода к третьему переключателю, необходимо чтобы первый и второй переключатель находились в нейтральном положении, внизу.

  • - Выполнить измерение номинала 100 МОм,

  • - записать в документ Протокол поверки в столбец «Показания измерения» полученные значения, с точностью до 4 знака (рисунок 5);

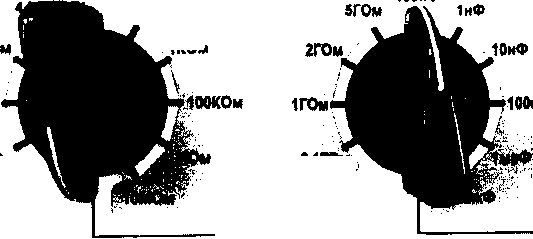

Рисунок 4 - Пример выставления значения электрического сопротивления 100 МОм

Номинальное значение

Показания измерения (Аэ[)

Показания измерения Sefelec (Aj)

Расчетная относительная погрешность,%

Результат поверки

1ООМОм

97373200.0

1ГОм

Рисунок 5 - Пример записи результата измерения сопротивления изоляции значением

100 МОм в Протокол поверки

- Выполнить аналогичным образом операции измерения значений электрического сопротивления, представленных в таблице 5. Зафиксировать показания измерения в таблице Протокола поверки.

Таблица 5

Номинальное значение

Соответствующая маркировка на блоке

Показания измерения (Aaj)

1 МОм

1МОм

10 МОм

ЮМОм

100 МОм

IOOMOm

1 ГОм

1ГОм

- Отключить измеритель параметров электроизоляции.

  • 7.5.2 Разместить на рабочем месте измеритель иммитанса НМ8118. Используя 4х проводный кабель BNC-BNC подключить блок БП-12М к измерителю.

Перед началом измерений необходимо откалибровать измеритель. Калибровка измерителя должна производится согласно методике, предусмотренной его руководством по эксплуатации.

Для калибровки холостого хода (Open-калибровки) выставить на блоке позицию «Open» (рисунок 6,а).

Для калибровки короткого замыкания (Short-калибровки) выставить на блоке позицию «Short» (рисунок 6,6).

БЛОКБП-12М рЕЗИСТОры

КОНДЕНСАТОРЫ

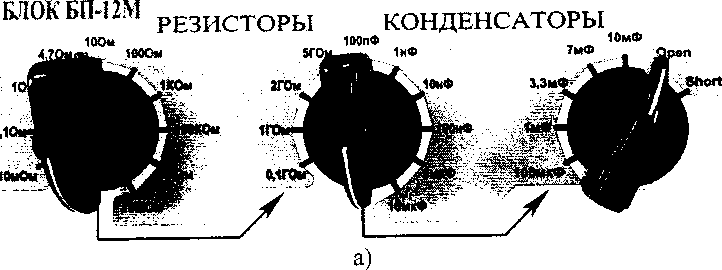

Рисунок 6 - Выставление режима калибровки: а) Ореп-калибровка; б) Short-калибровка.

  • - Используя переключатели на блоке выставить значение измеряемого номинала электрического сопротивления «ЮмОм» (рисунок 7),

  • - установить на измерителе иммитанса режим измерения сопротивления,

  • - выставить частоту тестового сигнала 20 Гц и уровень напряжения 1.5 В,

  • - выполнить измерение номинала 10 мОм,

  • - записать в документ Протокол поверки в столбец «Показания измерения» полученные данные, с точностью до 4 знака (рисунок 8);

Рисунок 7 - Пример выставления значения электрического сопротивления 10 мОм

Номинальное

значение

7Г СК <

Показания

измерения

Sefelec (Aj)

Расчетная

относительная

погрешность.%

Результат поверки

Показан

измерения

ЮмОм

9.9955

100м Ом

БЛ0КБП-12М

ЮОм

РЕЗИСТОРЫ

кон;

4.70м

ЮОпФ

1000м

I,

10 МОм

0,1 ГОм

Рисунок 8 - Пример записи результата измерения электрического сопротивления значением 10 мОм в Протокол поверки

- Выполнить аналогичным образом операции измерения значений электрического сопротивления, представленных в таблице 6. Зафиксировать показания измерения в таблице Протокола поверки.

Таблица 6

Номинальное значение

Соответствующая маркировка на блоке

Показания измерения (АэД

10 мОм

ЮмОм

100 мОм

0,Юм

1 Ом

Юм

4.7 Ом

4,7Ом

10 Ом

ЮОм

100 Ом

ЮООм

1 КОм

1КОм

100 КОм

ЮОКОм

1 МОм

1МОм

10 МОм

ЮМОм

  • 7.5.3 Для определения значений емкости конденсаторов, установленных в блоке, необходимо:

  • - Используя переключатели на блоке выставить значение измеряемого номинала емкости «100пФ» (рисунок 9),

  • - установить на измерителе иммитанса режим измерения емкости,

  • - выставить частоту тестового сигнала 20 Гц и уровень напряжения 1.5 В,

  • - выполнить измерение номинала 100 пФ,

  • - записать в документ Протокол поверки в столбец «Показания измерения» полученные данные, с точностью до 4 знака (рисунок 10);

БЛОКБП-12М РЕЗИСТОРЬ1

1КОм

КОНДЕ

100пФ

ЮОм

1000м

10мОм

0.10м

0.1ГОМ

Рисунок 9 - Пример выставления значения емкости 100 пФ

Номинальное значение

Показания измерения (Asj)

Показания измерения Sefelec (Aj)

Расчетная относительная погрешность,%

Результат поверки

ЮОпФ

9.8905Е-11

1 нФ

Рисунок 10 - Пример записи результата измерения емкости значением 100 пФ в Протокол поверки

- выполнить аналогичным образом операции измерения всех остальных значений емкости, представленных в таблице 7. Зафиксировать показания измерения в таблице Протокола поверки.

Таблица 7

Номинальное значение

Соответствующая маркировка на блоке

Показания измерения (Aaj)

100 пФ

ЮОпФ

1 нФ

1нФ

10 нФ

ЮнФ

100 нФ

ЮОнФ

1 мкФ

1мкФ

10 мкФ

10мкФ

100 мкФ

ЮОмкФ

1000 мкФ

1мФ

3300 мкФ

3,ЗмФ

7000 мкФ

7мФ

10000 мкФ

10мФ

Примечание:

В изначальном состоянии двухпозиционный четырех-направленный тумблер должен находиться в положении «Разряд». Перед выполнением измерений перевести тумблер в положение «Работа», произвести измерение и затем вернуть в изначальное состояние «Разряд».

  • 7.6 Определение относительной погрешности воспроизведения напряжения переменного тока

Определение относительной погрешности воспроизведения напряжения переменного тока производить методом прямого измерения напряжения, воспроизводимого поверяемым прибором с помощью вольтметра GDM-78261.

На управляющем персональном компьютере в СПО WinPass перейти в раздел «Выполнить». Загрузить готовую тестовую программу «Поверка VAC и VDC Sefelec.prj» (меню Открыть —> Main Disk (С:) —> SEFELEC —> WinPass5000 -*■ Projects Метрология —> Поверка VAC и VDC Sefelec.prj).

  • 1.  Использую жгут DIN-6P150, подключить вольтметр GDM-78261 к первому разъему переходной панели первой стойки тестера.

  • 2.  В окне структуры программы, запустить подпрограмму «VAC», нажав кнопку «Выполнить» . В появившемся окне выбрать из выпадающего списка значение 50 В и нажать «Закрыть» , установив тем самым выходное напряжение равным 50 В, в течении 10 секунд (задано программой).

  • 3.  Произвести измерение выходного напряжения поверяемого прибора, фиксируя показания вольтметра GDM-78261.

  • 4.  Записать в Протокол поверки в столбец «Показания измерения» полученные данные, с точностью до 4 знака.

  • 5.  Выполнить аналогичным образом операции измерения напряжения переменного тока в точках 100, 250 и 350 вольт. Зафиксировать показания измерения в таблице Протокола поверки.

  • 6.  Результаты поверки считаются удовлетворительными, если во всех поверяемых точках относительная погрешность, рассчитанная по формуле согласно п.8 настоящей Методики, не превышает значений, указанных в п. 7.1.

  • 7.7 Определение относительной погрешности воспроизведения напряжения постоянного тока

Определение относительной погрешности воспроизведения напряжения постоянного тока производить методом прямого измерения напряжения, воспроизводимого поверяемым прибором с помощью вольтметра GDM-78261.

  • 1.  В окне структуры программы, запустить подпрограмму «VDC», нажав кнопку «Выполнить» . В появившемся окне выбрать из выпадающего списка значение 50 В и нажать «Закрыть» , установив тем самым выходное напряжение равным 50 В, в течении 10 секунд (задано программой).

  • 2.  Произвести измерение выходного напряжения поверяемого прибора, фиксируя показания вольтметра GDM-78261.

  • 3.  Записать в документ Протокол поверки в столбец «Показания измерения» полученные данные, с точностью до 4 знака.

  • 4.  Выполнить аналогичным образом операции измерения напряжения постоянного тока в точках 100, 250, 400, и 500 вольт. Зафиксировать показания измерения в таблице Протокола поверки.

  • 5.  Результаты поверки считаются удовлетворительными, если во всех поверяемых точках относительная погрешность, рассчитанная по формуле согласно п.8 настоящей Методики, не превышает значений, указанных в п. 7.1.

  • 7.8 Определение относительной погрешности измерения сопротивления изоляции, электрического сопротивления и емкости

- для систем, содержащих более 4350 каналов:

  • 1. Используя жгут DIN-6P150 подключить блок БП-12М к первому разъему переходной панели первой стойки тестера.

  • 2. На управляющем персональном компьютере в СПО WinPass перейти в раздел «Выполнить». Загрузить готовую тестовую программу «Поверка R и С Sefelec.prj» (меню Открыть —» Main Disk (С:) —* SEFELEC —* WinPass5000 —* Projects —> Метрология —> Поверка R и С Sefelec.prj).

  • 3.  Нажать кнопку «Выполнить» , запустив автоматический процесс измерения электрических параметров кабельным тестером.

  • 4. Записать в Протокол поверки в столбец «Показания измерения» полученные данные с результатами измерений тестера во всех поверяемых точках, с точностью до 4 знака.

  • 5. Результаты поверки считаются удовлетворительными, если во всех поверяемых точках относительная погрешность, рассчитанная по формуле согласно п.8 настоящей Методики, не превышает значений, указанных в п. 7.1.

- для систем, содержащих не более 4350 каналов:

  • 1. Выключить тестер.

  • 2. Отключить третий и последующие крейты тестера. Для этого отсоединить кабель для соединения крейтов CBL SYN5000 между вторым и третьим крейтом на задней стороне первой стойки. Подключить на место кабеля заглушку Jaeger во второй крейт (рисунок 11).

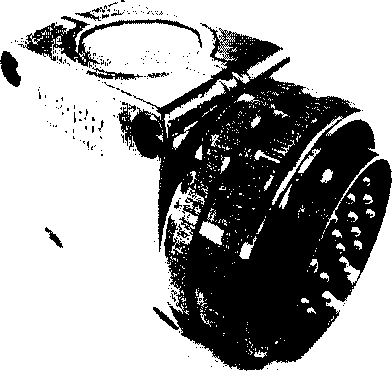

Рисунок 11 - заглушка Jaeger

  • 4. Включить тестер.

  • 5. На управляющем персональном компьютере в СПО WinPass перейти в раздел «Выполнить». Загрузить готовую тестовую программу «Поверка R и С Sefelec.prj» (меню Открыть —* Main Disk (С:) —> SEFELEC —> WinPass5000 Projects Метрология —* Поверка R и С Sefelec.prj).

  • 6.  Нажать кнопку «Выполнить» , запустив автоматический процесс измерения электрических параметров кабельным тестером.

  • 7. Записать в Протокол поверки в столбец «Показания измерения» полученные данные с результатами измерений тестера во всех поверяемых точках, с точностью до 4 знака.

  • 8. Результаты поверки считаются удовлетворительными, если во всех поверяемых точках относительная погрешность, рассчитанная по формуле согласно п.8 настоящей Методики, не превышает значений, указанных в п. 7.1.

Примечание: В изначальном состоянии двухпозиционный четырех-направленный тумблер должен находиться в положении «Разряд». Перед выполнением измерений перевести тумблер в положение «Работа», произвести измерение и затем вернуть в изначальное состояние «Разряд».

  • 8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Расчет относительной погрешности измерений в Протоколе поверки, выполняется в следующей последовательности:

  • 1)    Для пунктов 7.6 и 7.7 значение абсолютной погрешности измерений в j-той точке определяются по формуле:

AAHj = I AHj - Aajl,                                             (1)

Для пункта 7.8 значение абсолютной погрешности измерений в j-той точке определяется по формуле:

AAj = IAj - Аэ]1,                                                (2)

где Aj - значение физической величины, измеренной тестером SYNOR в соответствии с Протоколом поверки, столбец «Показания измерения Sefelec (Aj)»;

Aaj - значение измеряемой физической величины в соответствии с Протоколом поверки, столбец «Показания измерения (Aoj)» для п. 7.5.2. 7.5.3, 7.5.4:

AHj -значение номинального установленного выходного напряжения (программно) в соответствии с Протоколом поверки, столбец «Номинальное значение напряжения (AHj)»;

  • 2) Для пунктов 7.6 и 7.7 значение относительной погрешности измерений в j-той точки определяются по формуле:

3j= AAnj/Aaj* 100 %                                        (3)

Дня пункта 7.8 значение относительной погрешности измерений в j-той точке определяется по формуле:

3j= A Aj/A3j * 100 %                                          (4)

  • 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 9.1 При положительных результатах поверки на лицевую панель стойки SYNOR 5000-С наносится знак поверки, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

    • 9.2 При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

      Начальник сектора отдела 206.1

      ФГУП «ВНИИМС»

      В.В. Киселев

      A.IO. Терещенко

Начальник отдела 206.1

ФГУП «ВНИИМС»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
