Методика поверки «Криоскопы молочные термоэлектрические моделей CryoSpecial 1, CryoSmart 1, CryoTouch 1, CryoTouch 20, CryoTouch 40» (МП-242-2296-2019)
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им.Д.И.Менделеева»
УТВЕРЖДАЮ
«ВНИИМ
ЗАМЕСТИТЕ
HGEEPE от ОЗ
![Методика поверки. Криоскопы молочные термоэлектрические моделей CryoSpecial 1, CryoSmart 1, CryoTouch 1, CryoTouch 20, CryoTouch 40. ОЕИ Аналитика](mp_html/388908206658806a3b67bc_files/388908206658806a3b67bc-1.jpg)
2019 г.
Государственная система обеспечения единства измерений
Криоскопы молочные термоэлектрические
моделей CryoSpecial 1, CryoSmart 1, CryoTouch 1, CryoTouch 20, CryoTouch 40 МЕТОДИКА ПОВЕРКИ
МП-242-2296-2019
Заместитель руководителя отдела Государственных эталонов в области
физико-химических/Пмеренрй
![Методика поверки. Криоскопы молочные термоэлектрические моделей CryoSpecial 1, CryoSmart 1, CryoTouch 1, CryoTouch 20, CryoTouch 40. ОЕИ Аналитика](mp_html/388908206658806a3b67bc_files/388908206658806a3b67bc-2.jpg)
делеева»
А.В. Колобова
ФГУП «ВНИИМ
Ст.научный сотрудник
ФГУП «ВНИИМ им.Д.И.Менделеева»
![Методика поверки. Криоскопы молочные термоэлектрические моделей CryoSpecial 1, CryoSmart 1, CryoTouch 1, CryoTouch 20, CryoTouch 40. ОЕИ Аналитика](mp_html/388908206658806a3b67bc_files/388908206658806a3b67bc-3.jpg)
М.А.Мешалкин
г. Санкт-Петербург 2019 г.
Настоящая методика распространяется на криоскопы молочные термоэлектрические моделей CryoSpecial 1, CryoSmart 1, CryoTouch 1, CryoTouch 20, CryoTouch 40 и устанавливает методы и средства их первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.
Интервал между поверками - 1 год.
1. ОПЕРАЦИИ ПОВЕРКИ1.1. При проведении поверки должны быть выполнены следующие операции:
N п/п |
Наименование операций поверки |
Номер пункта методики |
Обязательность проведения | |
при первичной поверке |
при периодической поверке | |||
1. |
Подготовка к поверке. |
5.2 |
да |
да |
2. |
Внешний осмотр |
6.1 |
да |
да |
3. |
Опробование. |
6.2 |
да |
да |
4. |
Проверка соответствия ПО. |
6.3 |
да |
да |
5. |
Определение метрологических характеристик. |
6.4 |
да |
да |
2. СРЕДСТВА ПОВЕРКИ
-
2.1. Контрольные растворы натрия хлорида, приготовленные по методике, изложенной в п. 5.3 ГОСТ 30562-97.
-
2.2. Натрия хлорид по ГОСТ 4233-77, квалификация ч.д.а.
-
2.3. Вода дистиллированная по ГОСТ 6709-72.
2.4 Аналитические весы с точностью взвешивания до 0,1 мг. (весы лабораторные электронные ME, per. № 21464-07).
-
2.5. Мерные колбы с одной отметкой вместимостью 1000 см.
-
2.6. Термогигрометр электронный утвержденного типа, зарегистрированный в Федеральном информационном фонде по ОЕИ (диапазон измерений относительная влажности от 10 до 100 %; абсолютная погрешность не более 3,0 %; диапазон измерений температуры от +10 до +40 °C; абсолютная погрешность не более 0,5 °C).
-
2.7. Барометр-анероид М-110, per. № 3745-73 или аналогичный.
-
2.8. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых криосолпов с требуемой точностью.
3. УСЛОВИЯ ПОВЕРКИ
Температура окружающего воздуха, °C |
от +16 до +25 |
Относительная влажность воздуха, %, не более |
80 |
Атмосферное давление, кПа |
от 84 до 106 |
-
4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
-
4.1. Требования безопасности должны соответствовать рекомендациям, изложенным в руководстве по эксплуатации криоскопа.
-
4.2. К проведению поверки допускаются лица, имеющие техническое образование, изучившие руководство по эксплуатации и методику поверки и имеющие навык работы с прибором.
-
4.3. Для получения данных, необходимых для поверки допускается участие в поверке оператора, обслуживающего криоскоп (под контролем поверителя).
-
-
5.1. Приготовить контрольные растворы натрия хлорида с температурами замерзания:
-
1) минус 0,408;
-
2) минус 0,512;
-
3) минус 0,600.
Методика приготовления растворов приведена в приложении №1 настоящей методики.
6. ПРОВЕДЕНИЕ ПОВЕРКИ-
6.1. Внешний осмотр и опробование
-
6.1. При проведении внешнего осмотра должно быть установлено:
-
- отсутствие механических повреждений корпуса;
-
- соответствие маркировки криоскопа его документации;
-
- правильность размещения криоскопа на рабочей поверхности стола (согласно руководству по эксплуатации).
-
6.2. Опробование (самотестирование прибора) проводится в автоматическом режиме после включения питания. В случае успешного прохождения тестирования на дисплее появляется стартовое окно программы управления прибором и сообщение «INSTRUMENT READY».
-
6.3. Проверка соответствия программного обеспечения.
-
6.3.1. Проверка соответствия программного обеспечения заключается в проверке номера версии.
-

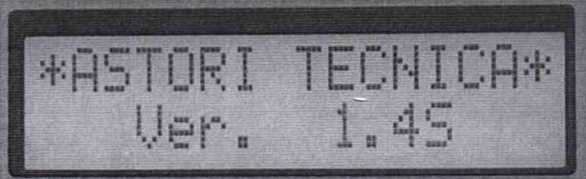

6.3.1.1. Вывод на дисплей окна, в котором указана версия программного обеспечения, осуществляется автоматически после включения питания криоскопа. Окно с номером версии ПО приведено на рисунке 1.
Рисунок 1 - Окно с названием и номером версии ПО
-
6.3.1.2. Криоскоп считается прошедшим поверку по п. 6.3, если номер версии 1.4 или выше.
-
6.4. Определение метрологических характеристик.
6.4.1.1 После опробования прибора установить пробирку с контрольным образцом в отверстие ванны с охлаждающей жидкостью и нажать кнопку «START». Измерительная головка опускается в нижнее положение, начинается измерительный процесс. После того, как прозвучит тональный сигнал, и измерительная головка поднимется в верхнее положение, на индикаторе появятся значение температуры точки замерзания и % добавленной воды в образце.
-
6.4.1.2. Провести два измерения температуры точки замерзания контрольного раствора №1.
-
6.4.1.3. Определить абсолютную погрешность криоскопа (5i) по формуле:
6>=Tn-Ti (1)
где: Тп- температура точки замерзания контрольного раствора №1 (по таблице 1
ГОСТ 30562-97)
Tj - результат i-ro измерения, полученный на приборе.
-
6.4.1.4. Провести два измерения температуры точки замерзания контрольного раствора №2.
-
6.4.1.5. Определить абсолютную погрешность криоскопа (50 по формуле (1).
-
6.4.1.6. Провести два измерения температуры точки замерзания контрольного раствора №3.
-
6.4.1.7. Определить абсолютную погрешность криоскопа (50 по формуле (1).
Результаты поверки по п.6.4.1 считаются положительными, если ни одно полученных значений 5, не превышает значений ±0,002 °C.
ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
7.1. Данные, полученные при поверке, оформляются в форме протокола в соответствии с требованиями, установленными в организации, проводящей поверку.
-
7.2. Криоскоп, удовлетворяющий требованиям настоящей Методики, признается годным. Положительные результаты оформляются свидетельством о его поверке по установленной форме.
-
7.3. На криоскоп, признанный непригодным к эксплуатации, выписывается извещение о непригодности с указанием причин.
-
7.4. Знак поверки наносится на боковую панель криоскопа и (или) на свидетельство о поверке.
