Комплексы программно-аппаратные IQMA
МЕТОДИКА ПОВЕРКИ
МП 425760-002-87579980-16
д, n .(ЗЧ564 *46Общие сведения
Настоящая методика поверки (МП) устанавливает методы и средства первичной и периодической поверки СИ "Комплексы программно-аппаратные IQMA" (в дальнейшем -комплексы), находящиеся в эксплуатации, а также после хранения и ремонта.
Методика распространяется на программно-аппаратный комплекс IQMA и выполняется на аппаратной части комплекса - тестерах-анализаторах различного исполнения (настольного и стоечного) IQMA-P100/P1000/IQMA-R100/IQMA-R1000/IQMA-R10G (далее -анализаторах или устройствах) с программным обеспечением IQMA, подключенных к персональному компьютеру (ПК), на который загружено программное обеспечение IQMM.
Методика разработана в соответствии с требованиями рекомендации РМГ 51-2002 ГСП. "Документы на методики поверки средств измерений. Основные положения".
Периодическую поверку комплекса осуществляют один раз в 2 года метрологические службы юридических лиц, аккредитованные в Федеральной службе по аккредитации на данные виды работ.
Требования настоящей методики поверки обязательны для метрологических служб юридических лиц, независимо от форм собственности.
1 Операции поверки
При первичной и периодической поверке должны выполняться операции, указанные в таблице 1.
Таблица 1.1
Наименование операции |
Пункт методики |
Проведение операции при | |
первичной поверке |
периодич. поверке | ||
1.1 Внешний осмотр |
7.1 |
+ |
+ |
1.2 Опробование |
7.2 |
+ |
+ |
1.3 Определение погрешности измерения количества переданной информации в сетях передачи данных |
7.3 |
+ |
+ |
2 Средства поверки
-
2.1 Поверка должна производиться с помощью основных и вспомогательных средств поверки, перечисленных в табл. 2.
Таблица 2.1
Номер пункта методики поверки |
Наименование и тип средства поверки, метрологические и технические характеристики |
7.2 |
Персональный компьютер* (ПК):
|
7.4 |
Формирователь IP соединений «Амулет-М»
|
*Может использоваться как ПК, входящий в состав комплекса, так и другой, обеспечивающий указанные требования.
-
2.2 Допускается использовать другие средства поверки, обеспечивающие определение метрологических характеристик поверяемых приборов с требуемой точностью (далее в тексте - испытания).
-
2.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке или оттиск поверительного клейма.
-
2.4 В приложении А приведены характеристики прибора АМУЛЕТ-М и математический аппарат, положенный в основу обработки результатов поверки (испытаний)
-
3 Требования к квалификации поверителей
-
3.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей радиоэлектронных средств, знающие основы вычислительной техники, имеющие опыт работы в операционной среде Linux и FreeBSD и изучившие эксплуатационную документацию комплексов и средств поверки. К поверке могут привлекаться представители изготовителя или владельца комплекса, имеющие опыт работы с комплексами.
-
При поверке должны выполняться меры безопасности, указанные в руководствах и инструкциях по эксплуатации поверяемого комплекса и средств поверки.
■ температура окружающей среды (20 ± 5)°С;
-
• относительная влажность воздуха (65 ±15) %;
-
• атмосферное давление (100 ± 8) кПа.;
-
• напряжение сети питания (220 ± 11) В;
-
• частота промышленной сети (50 ± 0,5) Гц.
-
6 Подготовка к проведению поверки
-
6.1 Перед проведением поверки необходимо провести следующие подготовительные работы:
-
-
- проверить срок действия свидетельств о поверке СИ, служащего рабочим эталоном;
-
- установить программное обеспечение IQMA на аппаратной части комплекса — анализаторах IQMA-P100/Р1000/IQMA-R100/IQMA-R1000/IQMA-R10G;
-
- подготовить к работе средства поверки.
-
7 Проведение поверки
-
-
7.1.1 Внешний осмотр проводят визуально. Проверяют качество покрытий анализатора, отсутствие видимых повреждений, целостность соединительных кабелей и разъемов.
-
7.1.2 При обнаружении повреждений или дефектов по результатам внешнего осмотра поверку прекращают до их устранения.
-
-
7.2 Опробование
-
Опробование комплекса проводят в следующей последовательности:
- соединяют аппаратную часть комплекса - анализатор IQMA с ПК, иходянтим в комплекс, или другим ПК, в который загружено ПК комплекса, через порт Ethernet на боковой панели кабелем Ethernet согласно рисунку 7.1;
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-3.png)

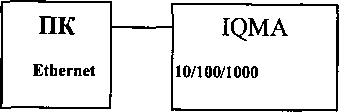

Рисунок 7.1
-
- включают питание испытуемого устройства, подключив вилку устройства в сеть переменного тока с напряжением 220В;
-
- устройство начнет загрузку операционной системы. Во время загрузки, светодиод на корпусе устройства начнет мигать красным цветом, после полной загрузки устройства, светодиод начинает гореть зеленым цветом постоянно,
-
- на подключаемом Ethemet-интерфейсе компьютера устанавливают IP адрес 192.168.1.2, маску 255.255.255.0,
-
- в соответствии с руководством по эксплуатации создают ssh соединение с устройством с помощью putty,
-
- сразу после подключения в строке приглашения терминала появится надпись, свидетельствующая о работоспособности комплекса,
Если приглашение со стороны устройства не выдается, комплекс бракуется, и испытания прекращаются до устранения неисправности.
Проверяют номер версии встроенного программного обеспечения (ПО) с помощью команды /usr/local/iqm_agent/iqm_agent -v. Номер высвечивается на экране ПК. Он должен быть не ниже 3.0.
root@wtplug: /usr/local/iqm_agent/iqin_agent -v
iqm_agent
Version: 3-096001708
Tests available are:
U0,U7,BW,GSS,10, JO,JI,URL,CMD, CO,Cl,C2,C3,TW,Tl,DNS
Features available are: CDR,OOS,BWP,SSL,LIVEMON
Если появляется информация об ошибке, комплекс бракуется, и испытания прекращаются до устранения неисправности. Если результаты опробования положительные, приступают к дальнейшим испытаниям.
Перед проведением испытаний необходимо провести следующие подготовительные работы:
-
- проверить срок действия свидетельства о поверке прибора Амулет-М;
-
- разместить на рабочем столе персональный компьютер (ПК), прибор Амулет-М и принтер;
-
- установить удлинитель с тремя розетками типа «Евро» и подвести к рабочему месту однофазное переменное напряжение 220 В;
-
- собрать схему измерений в соответствии с рисунком 7.4 и руководством по эксплуатации на прибор Амулет-М;
-
- ПК должен быть оснащен операционной системой WINDOWS-98/2000Pro/XP/7/8;
-
- откорректировать часы ПК прибора Амулет-М по точным часам;
-
- подключить прибор «Амулет-М» к поверяемому анализатору (IQM-агент) в соответствии с рисунком 7.2 и руководством по эксплуатации на прибор Амулет: стык прибора «Амулет-М» с коммутатором - электрический (2 порта Fast Ethernet), стык маршрутизатора с коммутатором - электрический (2 порта Gigabit Ethernet);
-
- учетная информация, измеренная анализатором, передается и снимается с вспомогательного сервера;
-
- получить у технического специалиста, осуществляющего настройку поверяемого оборудования IP адреса порта и шлюза для двух Ethemet-портов прибора «Амулет-М», задействованных в испытаниях;
-
- получить пример учетного файла СУ и при необходимости описать его (главное меню/Статистика/Описать новый формат файла СУ...), в соответствии с руководством по эксплуатации прибора «Амулет-М» (смотри Приложение А);
-
- подготовить оборудование к испытаниям, проводимым с целью поверки;
USB
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-4.png)
Рисунок 7.2
-
- включить питание ПК и прибора «Амулет-М» (далее - прибора);
-
- осуществить инсталляцию программного обеспечения прибора, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ". Дважды щелкают мышью по пункту "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;
-
- после окончания инсталляции на жестком диске ПК будет создан каталог Amulet с программами для управления работой прибора «Амулет-М».
Далее:
-
- запускают программу amulet.exe из каталога Amulet в операционной среде WINDOWS. После старта ПО на экране видеомонитора возникает основное окно программы, изображенное на рисунке 7.5;

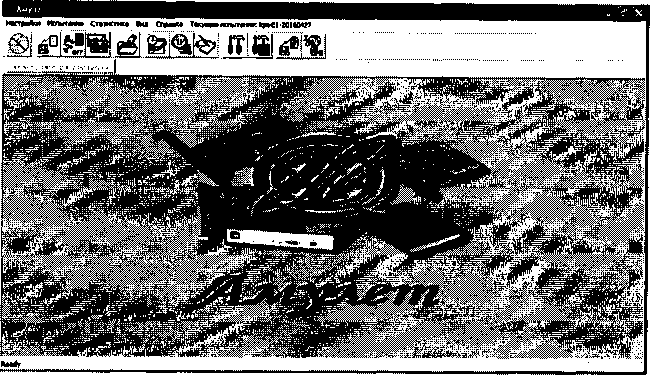

Рисунок 7.3 Основное окно программы
-
- выполняют подготовительные операции;
-
- создают СУ (систему учета) нового типа для анализатора. Во вкладке «Статистика» выбирают «Создание нового типа СУ». Необходимо указать параметры сбора данных с прибора;

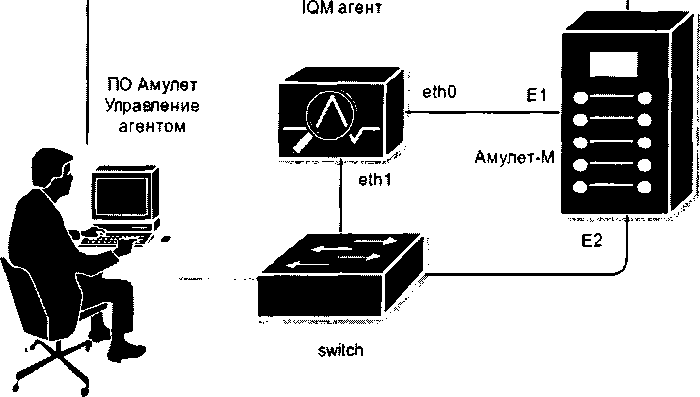

Рисунок 7.4
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-7.png)
Условные обозначения:
Мэ - объем мнформацш. передан** рулетом {output) М - объем информации, принял* Аиулетом fnpd)
г Вед учетной деформации------------------------
Vo |
м | |
Г |
г |
Общее число переданных байт |
? г |
г |
Чкло байт в пакетах канального уровня ,1 |
только для Bhetnet-nopra: —-* | ||
г |
Г" РгевпЫе « Tbytes | |
г |
Г" SFD (Sart Frame Defenier) ■ 1 bytes | |
г~ |
Г" CRC-32 (Frame Check Sequence) ■ 4 bytes | |
г |
с |
Данные+заголовок Ethernet |
г |
Г только данные без заполнителя пакета | |
i Г |
с |
Данные Ethernet |
Г |
г |
Данные + заголовок РРРоЕ |
1 . г |
с |
Данные РРРоЕ |
к :-' С;/' |
г |
Данные + заголовок РРР |
С |
с |
Данные РРР |
с |
с |
Данные ♦ заголовок 1Р |
№ |
а |
Данше IP |
С |
с |
Пользовательские данью |
'“Учет данных |
--- | |
Vo |
и | |
Г |
г |
все данные |
г? |
(• |
данные от комплект® Амулета |
г |
г |
откомпл. Амулета +системные уровня IP |
г |
г |
от комп л. Амулета * системные 1£Р |
< Назад I Далее > I Отмена
Рисунок 7.5 Новый тип СУ
анализатора

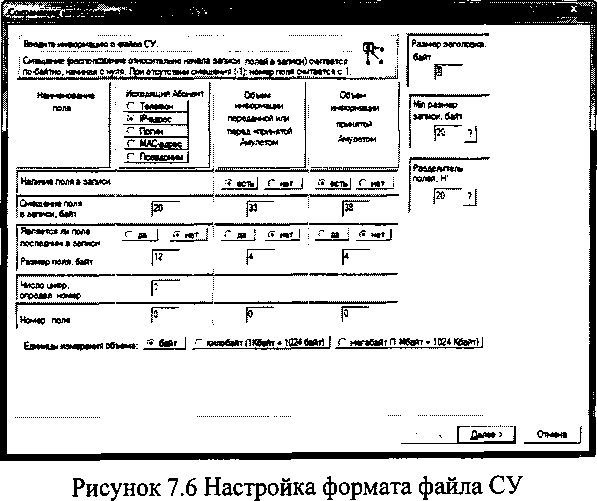

- описывают новый формат файла СУ для устройства IQMA («Статистика» - «Описать Новый формат файла СУ»;
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-8.png)
(Сохраненир информации и юнсювомформам
Наименован* поля |
Время начала соединения |
Время окончания соеоинежя |
Длигелыюсть соединен* |
Дата соедмнежя |
Наличие поля в залей |
1..... |
Г ест»| У мег j |
/•есть) наг ; |
| -Стай j-.ж „} |
Смещение поля в записи |
,_____________ |
........... |
11 | |||
14 байт |
6&г |
:L~6*r | |
17 |
44 LaLJ |
часы
L... мий(гы_ .
I секунды
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-9.png)
ьмнуты аж*Юы I
• минуты
i секуцы
UNIX-время
Единицы измерения длительности
ие|1е-меЛОООН Г ЮмеПе-10меЛОО|| Г 100ме|1е-100меЛО|| ?|
Фермат времени: '• ЧЧ:
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-10.png)
<tiaw
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-11.png)

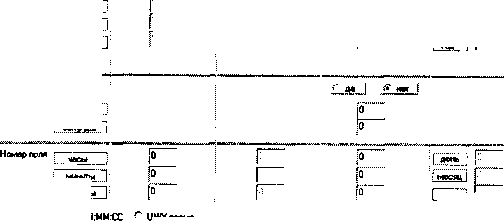

Рисунок 7.7 Настройка формата файла СУ
-

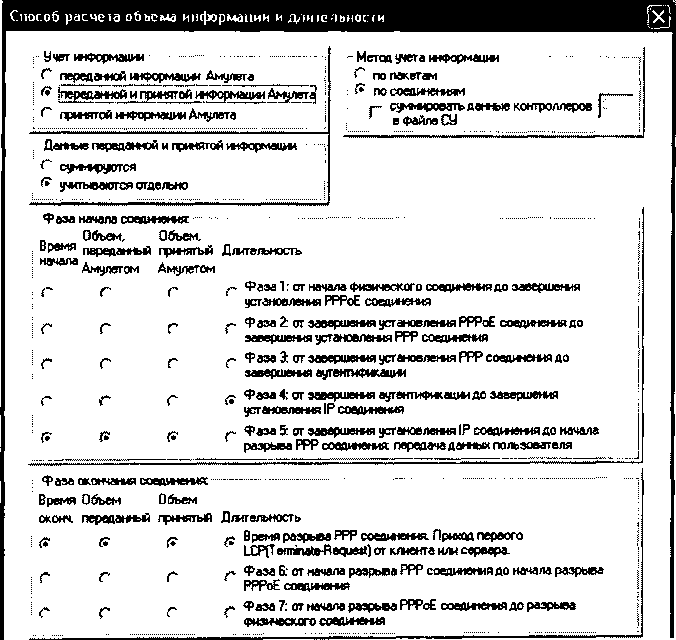

- создают настройку для испытаний в соответствии с методом измерения количества (объема) информации.
-
- активируют пункт меню "Настройки/Настройки испытания", в открывшемся окне "Выбор имени испытания" выбирают пункт "Новое испытание" и в строку ввода записывают название испытания, (например, метод учета и тип устройства- IQMA) и щелкают по кнопке ОК.
-
- в открывшемся окне "Настройки испытания IQMA" содержится семь вкладок: Приборы, Соединение, Протоколы, Этапы, Статистика, Настройка СУ, Допуски.
-
- во вкладке "Приборы" необходимо выбрать и настроить порты, участвующие в
испытаниях;
Порт
I Парньйоорт | *
□
CHalUp-порт №3
ОаШртюрт №3
□
Dial Up-порт NU
Dial Up-порт HU
□
DtalUp-парт №5
ОаШ|мто₽т№5
□
CHaJUp-псрт №6
Dial Up-порт №6
□
ЙаИДнтарт №7
Dial Up-порт №7
ftdUp-порт №8
DialUp-порт №8
i г Л
Ethernet-порт НЛ Ж
Qhemetwpr N*2 \ ■
0
EihemeLnopT №2
Bhemet-лорт NU
□
Bhonet-nopT №3
Ethemet-порт №3
□
Bhamct-яорт HU
Bhemet-лсрт HU
1—1
ГМ.___»____- »k»C
ГМ. kl»C
Все сами на себя |
|j 0браз™УД> Wm Д
Рисунок 7.8 Настройки испытания. Приборы.
- выделяют порт и щелкают по пиктограмме настройки (1Й), при нажатии на которую на экран вызывается окно настроек данного порта, необходимо произвести настройку портов;
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-15.png)
I Псевдоним порта: 1 Г" Использовать РРРоЕ |
I 1 |
Р Использовагьзтог1Р: |
j 192 . 168 . 0 . 22 |
Г~ Использовать шлюз: |
| 0 . 0 . 0............0" |
ок
Отмена
Рисунок 7.8 Настройки испытания. Настройка порта.
-
- повторяют операции для всех задействованных в испытаниях портов;
-
- во вкладке Допуски необходимо: выбрать Режим АСР; строку ввода Вероятность отказа СУ оставить по умолчанию;
-
- во вкладке Этапы необходимо создать этапы для измерения в соответствии с Таблица 7.1 Настройка этапов. Щёлкают по кнопке «+»;
Г'"
Настройки иашш
Приборы | Соединение | Протоколы Этапы | Статистика | Настройка СУ | Допуски |
№ КЬ л^ к^оеов
1
2
3
300
8
8
.Ороюсол
TFTP повервс UDP TFTP поверх UDP ТЕТР поверх UDP
512 байт 1024 байт 10240 байт
Удалить | Изменить | Копировать
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-16.png)
ОК
Рисунок 7.9 Настройки испытания. Настройка этапов.
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-17.png)

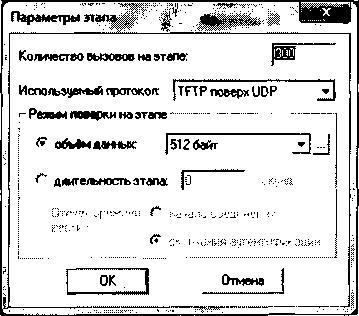

Рисунок 7.10 Настройки испытания. Настройка параметров этапа.
Таблица 7.1 Настройка этапов
Объем информации/ длительность |
Количество вызовов на этапе |
Протокол | |
Опробование |
Испытания | ||
512 байт |
8 |
300 |
TFTP |
1 Кбайт |
8 |
8 |
TFTP |
10 Кбайт |
8 |
8 |
TFTP |
- во вкладке "Настройка СУ", в окне "Выбор СУ" выбирают созданный ранее тип СУ. В окне Выбранный вид формата выбрать созданный ранее формат СУ.
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-18.png)

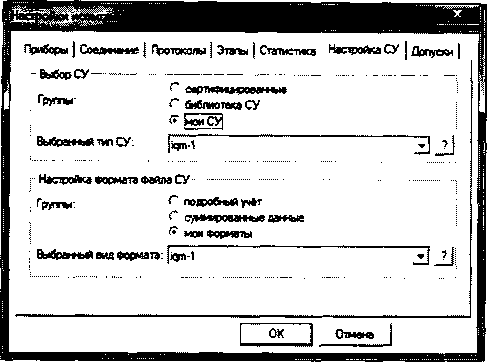

Рисунок 7.11 Настройки испытания. Настройка СУ.
-
- настройка вкладок Соединение, Статистика, Протоколы - по умолчанию.
Для запуска программы опробования:
-
- выбирают пункт меню Испытание/Старт испытания,
-
- нажимают кнопку ОК.
После инициализации прибора «Амулет-М» на экране отображается окно (см. Рисунок 7.12), в котором отображается информация о текущем этапе испытаний.
. j.....~ .....- ...............- | ||
I Настрой»» Испытание Статистика Вед Справка Текущее «штампе IQM ® л itiisi «•I’ri | ||
j Jiqm— | ||
Иаыгани» J Порты I |
Состояние |
! |
Испытание выполняется
Перт Shewed Этап! м»3.гавн<вн«34^нэ8ьСоааити«^енавв«шпя
Перг Этап 1 »вЗ,совви«»«в 34 w 8 Cmommhw цсгмимит
Ready
SCRL
Рисунок 7.12 Выполнение испытания.
В процессе выполнения испытания в окне Информация о комплекте можно контролировать информацию, передаваемую и принимаемую одним из портов.
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-19.png)
ft |
3 |
El |
12:38.-44 |
Сое»нение1-2 (попытке! юЗ) |
4 |
E2 |
12:38:44 |
Соединение 1-2 (попытка 1 из 3) | |
5 |
El |
12:38:45 |
Физическое соединение установлено | |
6 |
E2 |
1238.-46 |
Физическое соединение установлено | |
7 |
El |
Ii3ftl7 |
Сетевое соединение установлено. IP-адрес порта - 192168j022. IP-адрес парного порта -1 | |
8 |
El |
12:3917 |
Передаем 512 байт- |
U3»17
1239:20
Соединение 1-2 завершено_________
Соединение 1-2 завершено_________
Соединение 3-4 (попытка 1 из 3) Соединение 3-4 (попытка 1 из 3} Физическое с одд»*ение установлено
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-20.png)
Физическое
Рисунок 7.14 Журнал испытания.
Процедуру испытания прибор «Амулет-М» выполняет автоматически по заданной программе. Прибор формирует все этапы IP соединений одновременно по всем каналам связи.

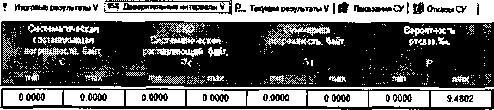

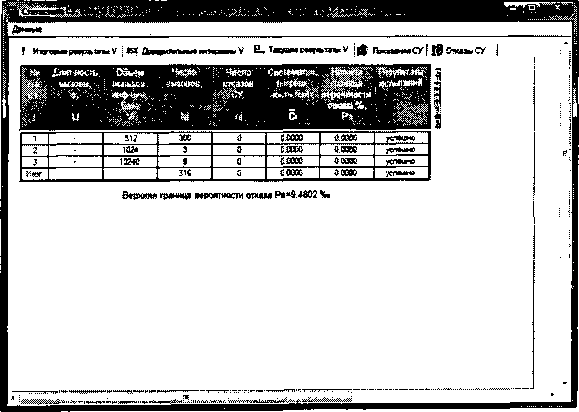

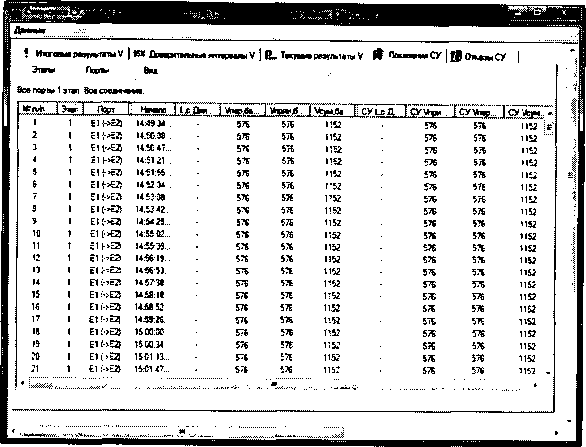

После завершения испытания, будет произведена предварительная обработка результатов испытания и в окне Информация об испытании в графе Состояние будет выведен отчет о результатах данного испытания.
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-21.png)

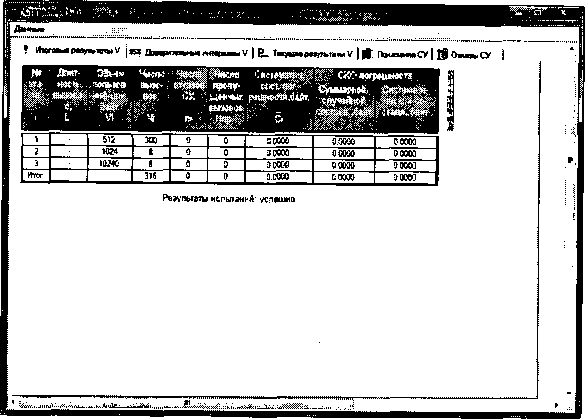

Рисунок 7.13 Завершение испытания.
Создание файла СУ на устройстве IQMA
До начала и во время тестирования на устройстве идет запись всего трафика, который ему посылает прибор Амулет
root@wtplug:~# tcpdump -i brO -sO -w amulet.pcap host 192.168.0.22 and host 192.168.0.23
tcpdump: listening on brO, link-type EN10MB (Ethernet),
capture size 65535 bytes
tcpdump: listening on brO, link-type EN10MB (Ethernet),
capture size 65535 bytes
5019 packets captured
5042 packets received by filter
0 packets dropped by kernel
root@wtplug:
После завершения измерения файл с записанными данными форматируется и преобразовывается в формат вида:
# <Дата> <Время> <1Р> <Передано> <Принято> <Длительность>
maxim@ubuntu:/var/ftp/stat$ tail amulet-15-rpt2.txt
2016-05-18 16:25:27 192.168.0.22 001658 001646 0001
2016-05-18 16:25:27 192.168.0.23 001646 001658 0001
2016-05-18 16:26:02 192.168.0.22 014059 014583 0009
2016-05-18 16:26:02 192.168.0.23 014583 014059 0009
2016-05-18 16:26:44 192.168.0.22 013547 015083 0008
2016-05-18 16:26:44 192.168.0.23 015083 013547 0008
2016-05-18 16:27:34 192.168.0.22 014595 015107 0009
2016-05-18 16:27:34 192.168.0.23 015107 014595 0009
2016-05-18 16:28:17 192.168.0.22 015131 014595 0009
2016-05-18 16:28:17 192.168.0.23 014595 015131 0009 maxim@ubuntu:/var/ftp/stat$
Импорт файла СУ в систему
Выбирают пункт меню Испытание/Менеджер испытаний. В открывшемся окне выбирают каталог с результатами опробования и щелкают по кнопке получить файлы СУ.
На экран выводится стандартное окно Открыть, в котором выбирается каталог и выделяется один файл для копирования или группа файлов (используя дополнительно клавиши Shift или Ctrl).
При успешном завершении копирования на экран выдается сообщение: Файлы СИ успешно скопированы.
Выбирают пункт меню Статистика/Посмотреть статистику СУ. Выбирают нужное испытание. Нажимают кнопку «Выполнить расчет».
Запускается программа расчета статистики СУ, прибор «Амулет-М» автоматически обрабатывает результаты опробования по заложенной программе.
В результате выдается диалоговое окно Статистика СУ. Заголовок окна содержит дату проведения испытаний, имя файла и тип шаблона, а также пять вкладок: Итоговые результаты V(L), Доверительные интервалы V(L), Текущие результаты V(L), Показания СУ, Отказы СУ.
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-22.png)
Рисунок 7.14 Итоговые результаты.
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-23.png)
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-24.png)
Рисунок 7.15 Доверительные интервалы.
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-25.png)
Рисунок 7.16 Текущие результаты.
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-26.png)
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-27.png)

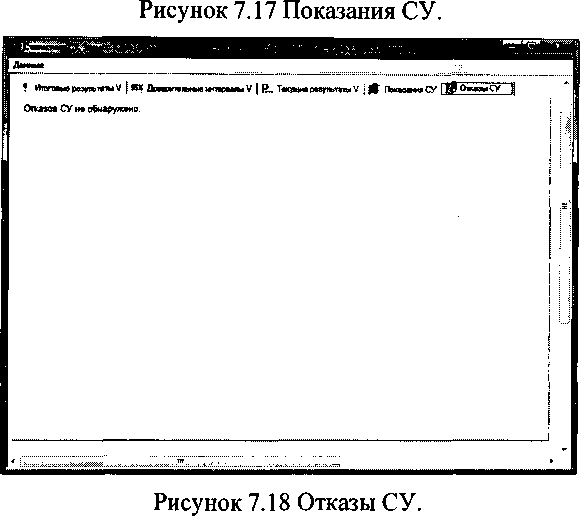

При выборе вкладки Итоговые результаты V(L) визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно):
-
- при успешном результате опробования испытания продолжаются;
-
- при неуспешном результате, испытания прекращаются до устранения неисправности.
7.3 Определение погрешности измерения количества переданной информации в сетях передачи данных
-
7.3.1 Настройка поверки аналогична п. 7.2. На вкладке Этапы создают четыре этапа (таблица 7.1), далее выполняют действия по п.7.2.2.
-
7.3.2 Обработка результатов поверки по измерению количества переданной информации в сетях передачи данных производится полностью автоматически в ПК прибора «Амулет-М» по соответствующей программе.
Результаты поверки представляются в виде таблиц, приведенных в приложении Б.
Результаты поверки анализатора считаются успешными (анализатор пригоден к применению), если для всех сеансов передачи данных погрешность измерения объема информации не превышает пределов допускаемой абсолютной погрешности и отсутствуют потери сеансов передачи данных.
При отсутствии достоверного результата, если появилось сообщение НЕДОСТОВЕРНО, необходимо устранить причину появления ошибок и провести поверку повторно.
-
7.3.3 Результаты поверки считают положительными, если суммарная погрешность измерения количества информации для представленных на поверку устройств IQMA не превышает ±1 байт.
-
8 Оформление результатов поверки
-
8.1 Результаты поверки удостоверяют знаком поверки и свидетельством о поверке в случае соответствия аппаратной части комплексов - анализаторов требованиям, указанным в технической документации. Знак поверки и форма свидетельства о поверке должны соответствовать Приложению 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 02.07.2015 г. № 1815,
-
8.2 В случае отрицательных результатов поверки на анализатор выдают извещение о непригодности с указанием причин непригодности по форме Приложения 2 к приказу № 1815.
Ведущий научный сотрудник ФГУП ЦНИИС
Н.Ф. Мельникова
Технический директор ООО "НетПроб"
М.А. Краюшин
-
Приложение А
(справочное) Характеристики прибора Амулет-М Математическая модель обработки испытаний
А.1 Формирователь IP-соединений Амулет-М. Общие сведения
Формирователь IP-соединений Амулет-М, 4a2.770.068 является рабочим эталоном для проведения испытаний в целях утверждения типа средств измерений и поверки оборудования, обеспечивающего учет объема передаваемой/принимаемой информации и длительности сеанса связи при предоставлении услуг пакетной передачи информации и доступа в Internet.
Прибор представляет собой программно-аппаратную систему, состоящую из блока формирования IP-соединений, транспортных модулей и управляющего компьютера с пакетом специального программного обеспечения АМУЛЕТ-М, версия ПО 3.0, функционирующего в среде WINDOWS-XP/SP2.
Требования к управляющему компьютеру:
-
- Процессор - Intel Pentium 4, 1.5 GHz;
-
- Память - 512 Mb;
-
- Порты -1 порт USB 2.0;
-Монитор - поддерживающий разрешение 1024x768;
-
- ОС - MS Windows ХР SP2.
Основные технические характеристики:
-
- диапазон формирования и измерения длительности IP-соединений............... от 1 до 3600 с;
-
- пределы допускаемой абсолютной погрешности формирования и измерения длительности IP-
соединений................................................................................................± 0,25 с;
-
- диапазон формирования и измерения количества информации................10 байт - 10 Мбайт;
-
- пределы допускаемой абсолютной погрешности формирования и измерения количества
информации IP-соединений.........................................................................±1 байт.
Рабочие условия применения:
............от 10 °C до 40 °C; ...........................90 %; ...........от 84 до 106,7 кПа; (220 ± 22) В, (50 ± 0,5) Гц; ...................5000 часов; ...........................8 лет.
-
- температура окружающего воздуха.............................
-
- относительная влажность воздуха, при температуре 25 °C
-
- атмосферное давление..............................................
-
- питание от сети переменного тока...............................
-
- средняя наработка на отказ прибора.............................
-
- средний срок службы прибора....................................
А.2 Математическая модель процесса поверки
А.2.1 Обозначим сформированный рабочим эталоном объем услуги через -£, а показания системы измерений оборудования с измерительными функциями -.
Для систем измерения передачи данных - это длительность сеанса передачи данных или количество (объем) информации.
Для каждой учетной записи вычисляется погрешность в определении , по формуле d . (А')
которая является случайной величиной.
Определяется систематическая составляющая погрешности. С по формуле
с = е(а€), (а.2)
где Е(А £ ) - математическое ожидание случайной величины А £ .
Все встречающиеся в дальнейшем вероятностные характеристики СИПД - математические ожидания и дисперсии заранее не известны, и могут быть оценены по полученным в процессе испытаний измерениям с помощью соответствующих выборочных средних и дисперсий.
Все эти оценки, также являющиеся случайными величинами, выбираются несмещенными, т.е. такими, что их математические ожидания равны оцениваемым значениям.
Для дальнейших вычислений введем выборочные суммы случайной величины А-с в соответствии с формулами
N
А = (А.З)
i = 1
i = 1
z = 1
i - 1
Систематическая составляющая погрешности заранее неизвестна и поэтому оценивается в процессе испытаний с помощью выборочного среднего по выборке из произведенных в процессе испытаний N телефонных соединений по формуле:
~С~ —(А.7)
N
А.2.2 Для оценки MX по 7.2 необходимо определить дисперсию и СКО для суммарной погрешности А-^, которые совпадают, соответственно с дисперсией и СКО для случайной составляющей погрешности (А^ -С) (оцениваемой величиной А- С) по формуле
.ZW) = Е(Д£)2 - (W)2 (A.S)
Дисперсия оценивается с помощью выборочной дисперсии (т.е. квадрата выборочного СКО) по формуле
(А.9)
Выборочная дисперсия для С, как следует из (А.8) равна:
514^’ <АЛ0)а значит выборочное СКО для С равно
= (А11)
Определим доверительный интервал для С, содержащий истинное значение этой величины с вероятностью 0,95.
Поскольку случайные величины
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-30.png)
на основании центральной предельной
теоремы теории вероятностей можно считать распределенными нормально, можно пользоваться стандартными формулами математической статистики.
95 %-ный доверительный интервал для С задается формулой
Сшах/min = С± 1.96S-. (А.12)
Несмещенная оценка для DS| (выборочная дисперсия 5|) находится по формуле
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-31.png)
Тогда 95 %-ный доверительный интервал для сс (СКО для С) задается формулой
^max/min
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-32.png)
(А.14)
Интервал, в котором находится значение суммарной погрешности А -с , задается формулой М max/ min = ГЛЭХ / ГГИП M-t, (А.15)
где А-с i - суммарная погрешность i-ro телефонного соединения. А.2.3 Определение отказа ИИК
Для данной учетной записи отказ (ошибка) в определении С означает выполнение неравенства
(А.16)
где Ао -с - предельно допустимая величина погрешности для Т , которая задается в ОТТ на СИПД. А.2.4 Вероятности ошибок и исход испытаний СИПД Обозначим:
р - вероятность ошибки СИПД в определении £, т.е. вероятность выполнения неравенства
(А.17),
ро - предельно допустимая величина р (при испытаниях принимается ро = 0,0001).
Испытания для данного вида связи состоит в Ot-достоверном (с заданной вероятностью ОС, принимаемой обычно равной 0,95) установлении одного из неравенств
(А.17)
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-33.png)
или
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-34.png)
(А.18)
Выполнение неравенства (А.17) соответствует успешному, неравенства (А.18) - соответственно, неуспешному исходу испытаний.
А.2.5 Математическая модель определения отказа ИИК
Введем следующие определения и обозначения:
N - количество учетных записей при испытаниях,
п - количество отказов ИИК,
b = Ф \а) - функция, обратная к стандартной нормальной функции распределения. Стандартную нормальную функцию распределения, вычисляют по формуле
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-35.png)
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-36.png)
(А.19)
8п(а) - корень уравнения определяют по формуле
![Методика поверки. Комплексы программно-аппаратные IQMA. ОЕИ Аналитика](mp_html/824159255637bcd67ea866_files/824159255637bcd67ea866-37.png)
(А.20)
которое решается методом Ньютона, по уравнениям
(А.21)
(А.22)
[х], ]х[ - наименьшее, соответственно, наибольшее целое число не меньшее, соответственно, не большее, чем х,
(А.23), (А.24)
Ро
В частности, для случая п = 0 из формулы (А.20) получаем 8о(0,95) - корень уравнения
е5° = 1-а = 0,05 ,
(А.25)
т.е. 80 = 1п20 = 3, откуда из уравнений (А.22), (А.23) и (А.24) находим, взяв ро = 0,01, что
N(0) = —
(А.26)
0,01
Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N и п.
Решение задач (А. 17), (А. 18) эквивалентно проверке неравенств
NH(n) < N < NB(n) (А.27)
Пока неравенство (А.27) выполняется, испытания продолжаются и заканчиваются, как только в левой или правой части достигается знак =, что, соответственно, означает неуспешный или успешный исход испытаний.
Нижняя рн и верхняя рв 0,95 - достоверные границы для вероятности отказа р определяются по формулам
р =L>L р -
(А.28), (А.29)
Н N’ в N
Данная последовательная процедура является оптимальной (не улучшаемой) - имеет для заданного уровня достоверности ОС наименьшее возможное среднее время проведения испытаний.
Таким образом реализован встроенный аппарат сбора и обработки результатов испытаний СИПД.
Таблицы результатов поверки
Таблица 1. Доверительные |
результаты. Количество ин( |
юрмации. | |||
Систематическая составляющая погрешности, байт, С |
СКО Систематической составляющей, байт |
Сумп погреши |
парная ость, байт D1 | ||
min |
max |
min |
max |
min |
max |
Таблица 2. Итоговые результаты. Объем.
№ этапа, i |
Колич. инф., байт, Vi |
Число вызовов Ni |
Число отказов СУ, ni |
Число пропущ. вызовов, Nnp i |
Систематич. сост. погр., байт, Ci |
СКО погрешности | |
Суммарной и случайной составл., байт |
Систематической составл., байт | ||||||
1 | |||||||
2 | |||||||
3 | |||||||
Итого |
По результатам испытаний (поверки) дается заключение: успешно (не успешно), (недостоверно)
Приложение В Описание формата файлов для определения погрешности измерения количества (объема) информации
Во время испытаний файл подробного учета создается устройством IQMA.
Файл учета содержит информацию в виде текстовых строк постоянной длины. Минимальная длина строки - 50 символов.
Каждому соединению в учетном файле соответствует одна строка. Каждая строка заканчивается символами перевода строки (ОА'Н), возврата каретки (OD’H).
ПО прибора «Амулет-М» импортирует четыре поля из каждой записи файла учета. Эти поля должны располагаться в определенном порядке среди прочих информационных полей:
Время получения пакета из начальной точки
IP-адрес отправителя
Размер отправленных данных
Размер принятых данных
Длительность сессии
Отключение выше перечисленных полей или включение между ними посторонних полей может привести к неправильному импорту данных учета тарифной информации.
Пример записи:
# <Дата> <Время> <1Р> <Передано> <Принято> <Длительность>
maxim@ubuntu:/var/ftp/stat$ tail amulet-15-rpt2.txt
2016-05-18 |
16:25:27 |
192.168.0.22 |
001658 |
001646 |
0001 |
2016-05-18 |
16:25:27 |
192.168.0.23 |
001646 |
001658 |
0001 |
2016-05-18 |
16:26:02 |
192.168.0.22 |
014059 |
014583 |
0009 |
2016-05-18 |
16:26:02 |
192.168.0.23 |
014583 |
014059 |
0009 |
2016-05-18 |
16:26:44 |
192.168.0.22 |
013547 |
015083 |
0008 |
2016-05-18 |
16:26:44 |
192.168.0.23 |
015083 |
013547 |
0008 |
2016-05-18 |
16:27:34 |
192.168.0.22 |
014595 |
015107 |
0009 |
2016-05-18 |
16:27:34 |
192.168.0.23 |
015107 |
014595 |
0009 |
2016-05-18 |
16:28:17 |
192.168.0.22 |
015131 |
014595 |
0009 |
2016-05-18 |
16:28:17 |
192.168.0.23 |
014595 |
015131 |
0009 |
maxim@ubuntu:/var/ftp/stat$
21
