Паспорт «ПРИБОР ГЕОЛОГОРАЗВЕДОЧНЫЙ сцинтилляционный СРП-88Н» (ЖШ1.289.388 ПС)

СОДЕРЖАНИЕ

• 1. Введение               ....

• 2. Назначение              ....

• 3. Основные технические данные и характеристики

• 4. Комплектность             ....

• 5. Устройство и принцип работы ....

• 6. Указания мер безопасности     ....

• 7. Подготовка прибора к работе ....

• 8. Порядок работы            ....

• 9. Измерение параметров, регулирование и настройка

• 10. Техническое обслуживание      ....

• 11. Возможные неисправности и способы их устранения

• 12. Свидетельство о приемке       ....

• 13. Свидетельство о консервации ....

• 14. Свидетельство об упаковке      ....

• 15. Свидетельство о вводе изделия в эксплуатацию .

• 16. Гарантии изготовителя         ....

• 17. Сведения о рекламациях       ....

• 18. Перечень составных частей изделия с меньшими

гарантийными сроками, чем на изделие в целом

• 19. Методы поверки            ....

ПЕРЕЧЕНЬ ПРИЛОЖЕНИЙ:

Приложение 1. Форма рекламационного акта

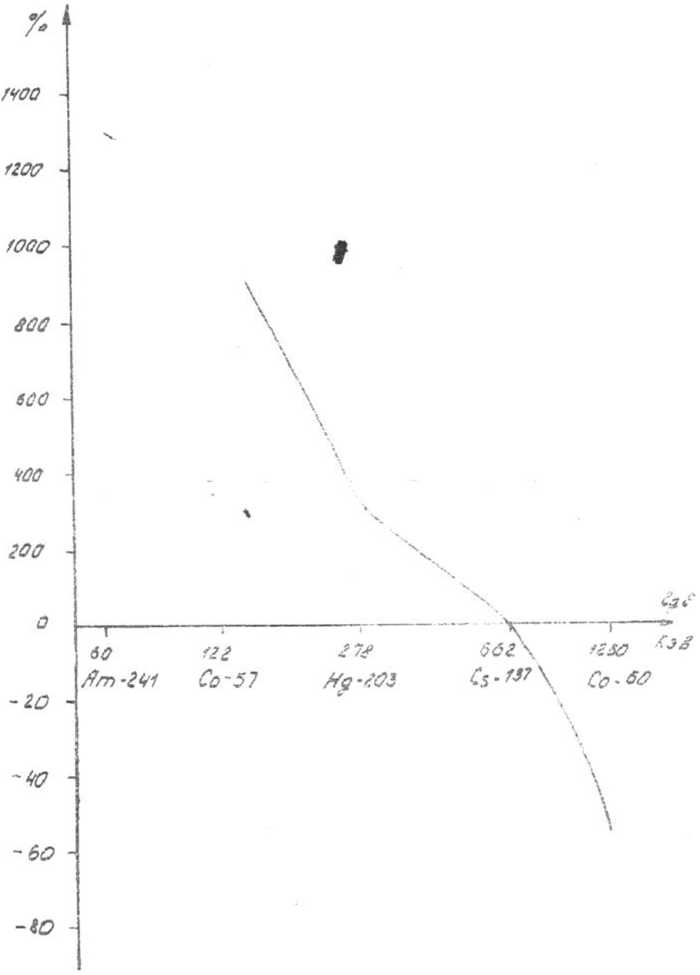

Приложение 2. Типовая энергетическая зависимость . 31

1. ВВЕДЕНИЕ

• 1.1. Настоящий документ является паспортом. совмещенным с техническим описанием и инструкцией по эксплуатации приборов геологоразведочных сцинтилляционных CP1I-88H ₍ЖШ 1.289.386), СРП-88Н1 (ЖШ 1.289.386-01) и удостоверяет гарантированные предприятием-изготовителем основные параметры и технические характеристики изделия, а также содержит описание его устройства, принципа действия и другие сведения, необходимые для обеспечения полного использования технических возможностей прибора и правильной его эксплуатации.

• 1.2. В зависимости от комплектации имеются следующие модификации приборов:

СР11-88Н ЖШ 1.289.386 — поисковый прибор ОКП 43 6225 3204

СРП-88Н1 ЖШ 1.289.386-01 — каротажный прибор ОКИ 43 6225 3205.

• 1.3. Кроме настоящею паспорта необходимо пользоваться схемами и сборочными чертежами, приведенными в приложениях 3, 4.

2. НАЗНАЧЕНИЕ

• 2.1. Прибор геологоразведочный сцинтилляционный СРП-88Н предназначен для косвенных измерений радиоактивности горных пород и руд по гамма-излучению при радиометрической съемке местности.

• 2.2. Прибор геологоразведочный сцинтилляционный СРП-88Н1 предназначен для косвенных измерений радиоактивности горных пород и руд по гамма-излучению при каротаже скважин и шпуров.

• 2.3. Прибор выполнен в виброустойчивом, сдаропрочпом и герметичном исполнении.

Примечание. Узел питания и узел вывода не герметичны.

• 2.4. По устойчивости к воздействию климатических факторов прибор относится к группе 5 ГОСТ 22261-82 (нижнее значение температуры — минус 20 °C).

• 2.5. По устойчивости к воздействию механических факторов — к группе 7 ГОСТ 22261-82, а блок детектирования БДПГ-23П (каротажный) к группе МС2-3 ГОСТ 26116 84.

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

• 3.1. Прибор измеряет естественное гамма-излучение при начальном энергетическом пороге регистрации не более 50 кэВ.

• 3.2. Пределы допускаемой относительной основной погрешности измерения потока гамма-излучения составляют ±10 %.

Пр имечание. Погрешность стрелочного ин-тепсимстра прибора нс нормируется. .

• 3.3. Значение чувствительности блока детектирования БДГ1Г-22Н     (БДПГ-23Н)

зав. № /гС- 7 7.^ указано в табл. 1.

Таблица 1

Примечания: 1 Чувствительность блока детектирования указана для излучения 1 мг радия-226 на расстоянии 1 м.

• 2. Заполнение табл. 1 начинают на предприятии-нзго-товптеле. Дальнейшее заполнение табл. 1 производят после очередной поверки.

• 3.4. Номинальное значение и допустимые пределы отклонения показаний от контрольного источника приведены в табл. 2.

/С. <7Р

[

Примечания: 1. Допустимые пределы отклонения показаний рассчитаны в пределах ±10 % от величины, зафиксированной во второй графе табл. 2.

2. Заполнение табл. 2 начинают на предприятии-изготовителе. Дальнейшее за полнение табл. 2 производят после очередной поверки.

• 3.5. Диапазон измерений потока гамма-излучения составляет от 10 до 3-10’ с^-1.

• 3.G. Диапазон измерений потока гамма-излучения прибора СРП-88Н1 с аналогового выхода узла вывода комбинированного ПВК-32П с учетом его коэффициента преобразования 1 В^_|-с^-1 (0,5 мА^_1-с^_|) и множителя, определяемого положением переключателя поддиапазонов, разбит на поддиапазоны, с^-1:

от 0 до 300

от 0 до 1000

от 0 до 3000

от 0 до 10000

от 0 до 30000

Примечание. Па поддиапазоне от 0 до 100 и начальном участке до 20 % предела измерения каждого поддиапазона погрешность измерения нс нормируется.

• 3.7. Время измерения прибора С.РП-88Н1 составляет 10 с (положения «0,1», «0,3» переключателя ДИАПАЗОН) и 1 с (положения «1», «3», «10» и «30» переключателя ДИАПАЗОН).

• 3.8. Время установления рабочего режима прибора составляет 1 мин.

• 3.9. Допустимое время непрерывной работы прибора 8 ч.

• 3 10. Нестабильность показаний прибора r б

течение. 5 дней работы по 8 ч ежедневно не превышает ±5 %.

• 3.11. Анизотропия чувствительности блоков детектирования в плоскости оси не превышает' 0.35 - блока детектирования БДПГ-22П и 0,7 — блока детектирования ВДПГ-23Н.

• 3.12. Уровень собственного фона прибора не превышает 10 с ’.

• 3.13. Комплект питания прибора СРП-88Н состоит из четырех элементов Л-343, включенных последовательно. При этом, время работы от одного комплекта элементов составляет порядка 100 ч и дополнительная погрешность от изменения напряжения питания от 6.2 до 3,5 В относительно величины, измеренной при напряжении питания 5 В, не превышает ±2 %.

• 3.14. Питание прибора СРП-88Н1 осуществляется от внешнего источника постоянного тока в диапазоне напряжений от 11 до 15 В. При этом, дополнительная погрешность при изменении напряжения питания от 15 до 11 В относительно величины, измеренной при номинальном напряжении питания 12 В, не превышает ±2 %.

Примечание. В носимом варианте питание прибора осуществляется от батарейного узла питания ПНН-159Н (из состава ЗИП), который устанавливается вместо узла вывода ПВК 32Н.

• 3.15. Мощность, потребляемая прибором СР11-88Н при напряжении питания -1-5 В. не превышает 180 мВт, а СРП-88111 (с батарейным блоком питания) — 200 мВт.

3 16. В качестве детекторов использованы кристаллы йодистого натрия высотой 40 мм и диаметром 25 и 10 мм — в приборах СРП-88Н ц СРП-88Н1 соответственно.

3.17. Габаритные размеры прибора указаны в табл. 3.

	ГйбнрНТНЫС раЗМсрЫ, ММ, Нв СОЛСС
	< рП.хлн	„„ .... сн сеш - -..........
П    т Vрj j< «01Н	210x100x85	210x100x85
Блох деТеКТ!!СС83Н)’Я	50x192x430	28x1275
318. Масса прибора не пре	вышает -«качений, указанных е табл. 4. Таблица 4
VСЛОБИСс	Масса вабочсгс	Масса
оСозн«’:ечие	комплекте, кг	в уклапечном яшнке, кг
сг-п-?.«н	2,2
С.РП-88Н1	4.1

• 3.19. Длина кабеля блока детектирования прибора CPII-88H не менее 1,5 М.

• 3.20. Максимально допустимая длина кабеля блока детектирования поибора СР! 1-56111 — 1000 м (кабели типа КГ1-50-90К • > l\i O-UG-bU) .

-П рп вынусь* с завод и-м а готовите ля прибор i. РИ-8&Н4 -------К4+ХЦ ыгект-уетоя--

^-р-г^ЛчО-К-ЗИ .i..'ii!iiO!^Jr 85 м.

• 3.21. Прибор без нарушения работоспособное in одерживает кратковременное, з течение 30 с облучение е мощностью экспсзиии-СННСЙ .'..'ЧЫ ■ г.Ч

• 3.22. Назначенный срок с.зуЖбы прибора — не менее 8 лет

Примечание. Назначенный срок службы при использовании приборов в штатном режиме — не более 5 лет.

• 3.23. Наработка прибора на отнял — 5000 ч.

• 3.24. Сведения о {-оде’окянии драгоценных

материалов- серебро---- ----;

платана —----------

• 3.25. Сведения о содержании цветных металлов: алюминий и его сплавы

уедь и медные сплавы

• 4 КОМПЛЕКТНОСТЬ

(ПЛеКТ к -ЛЗК” Hpi’TopPS !_!?П*‘88Н

Примечания: i Приборы СРП ВъН г

С РП-88111 элемнп < ами -А--34:

И?. ЗУН0ДС-НВГ0Т-'>ЗпТ2ЛС П€

комплектуются

2 Входящие г. ко'гплекг ип-

дачной М;,днфнка иии прибора составные чисти отУРчепы в табл 5 зня-к->чГ '-.-г-*, не вху         —

ЯН а к.:”  — >'

С 1. Г.'.'7:.-.д».Я р -.О-V ■ СХёсрЗ

5.1.1 Лр.А:<г гссаогср »г«^в,-счл1:й ..ьинтил-. ■ :::тыл:.: СРП-SSH представляет собой но-<■■ ■>■.■-> ; тдиомего гамма-излучения. МсДИфН-кё11»я CFTl-SS-iH р w¹';:/ана на применение в карсты-ней ст Зинии для скважины глубиной $.. ;ЭСО •«. л l 'яiTipcik'bU: ft.'.jr. ■■■> плтгипя — для :-;лт ■ южа типу рое сш» кк тел <*• гнг-й до 170 м = :• ■ ен мом лариан-е.

'• ■ - ЮСьССТ        ИТ 7:3 СЛ -. ' .ST CKTlJpO-

Е?НЛЯ, > i.e'Cpa-ys не: :   ИЛЗНТК Г? 'В-!:ЗЛу-

ЧС!1ИЯ £ “.1кКГрИЧеСКИ0 импульсы. И лу.--га — у ниперсгльниго цифрового измерителя Средней ч£.'ТС-7Ы НМПХЛЬССП.

Примечание. See блоки конструктивно законченные узлы пснбоссв т»ол-л-дм ьл взаимозаменяеми.

Г.УЗ. АМИДИЮ-ДНЫЙ C-ТСср !!МП"Л=С^ГГ .7 ПО-C.J- . ?з:::м; их н* рчалнзлиней амплитуде и i .■•• ■■ г.ЛгИССТП ПРОИЗВОДИТСЯ В блоке ДСТёКТИ-рсзания Связь между блоком детег-мн: • нания I. ■ ■- ЛЬТ' и — 'ДТ.'ОПрОБО.: НйЯ.

".1.4. L-ыеод «изуальвой инф* имеццн ссу-ц.£‘.‘7в.:ястся в пульте на четырех разрядный жидкокристязлнчсскпй цифровой индикатор г. на стрелочный индикатор aHauo’-OrtCir иктен-гиметра. Кроме того, имеется звуковик манн ■юрнэя Г''пг>~':-п^а епгнаянзапия.

• 5 1.0 \п ;•..!■■ ЖЫ11 ИЗМерИГгЛЬ ..'СД1ДИ час-<•.-/ .гьгов каротажной модификации -.‘мест ; .залоговый ныхоз, рассчитанный на нс-г-. ^;ь-^ггаги<е каротажно!о самописца. Кроме ■■его. имеется импульсный нуулл т.п псдклю-'.г;?дя пересчет нот прибора.

5 2. УстрсйслЕС прпЛ<-ра

52! Кюютп'ктизно — ибо;? ссс.гсит - zbvx С'ч -' - — п’.льта ■ блока детект;.';" вания. П\.,ь- -.рг’б'р-а и гл ; детегтггсга•'••- -.-оеди-ехбелсм чере- р«’т.см. По с’.:та^:<. пульты нргбор 'В СРП-SSH и СРГ-SSHj 7;лича ктся ; гуктлйнс >л•леоедгеняе---. • • ••■; уэ-леми ПНЯ-152-Н (батарейный отсек) н ПЕК-3211 ;у--I зтд.ода на самописси), составляющими -. снаряженном состоя*.;:» единое целое с устройством индикации УИК.-СНН. Б г. выборе СРП-88Н •■•рёдусмотрено -ыстоо-«ъемнос ссллезение ’■мльта и стека детектн-ПСНЧСЯ.

522 Блок дет-.- ■..;■•занял   Б“.ПГ-22Н

(дС1Ъ'2.?2=.н-Л ЭЗ)

5 2.21. Блок летс-;гироги-.:н ос-держит фо-■д..у>.<-: жт-птел = глгд ФЭУ-85 с кристаллом \1я' (Т/) р-зз-леу ли 25'740 .мм. Резистивный де-лию-с-. ^-ь-е с**- - * и . 7.’ зг. на чЗпели. с-.тег.' ри-чсская часть блоха детек; ?7:-;..           i

.г-д; ■ t.jcs, рззм-зш- г.,;а   ;, ел„дых

платах («ембиниг ьан::ые узлы        К2,

У'- ;-|. И •>• Ж'Сфер 'ziOf.a '.< j

:. ■ .? 2. 1 -ел 1- f. I v.-'.p.'rcTOiBOeT и -7 •:•'•'•• ’ - :■-пряже.ню дли ижапия      и предел--ласт

_■?. д.;-: ..■Н... Л7.•.•■ !•: .-й                                 . ь. . я-

;кс1:Ил_: ‘•ыпо.-неннг-лн но диодных ci.oyosx ■'.!,■• -VD5 •- ноо:Ден--з-счах С.-2-‘)1). Через ФпльPi, С1 -ысокс-е .-. фяжепИё -’си..:.” на резиенжный . нлитель ОЭ^'.

■5.2.2.3. У-н.1 УК2 Бг; . - ”ает к себя ' "емен--.н гд—R4, VT1, VT2. которые г'вмёсткт с трансформатором И сбразмют двухтактный сленинт-гс       ■ -ьн'з' ываюшпй перессеч-

нсс напрж.'-хине. ■’■.‘язкое по форме к исавд-р\. С п---ыша:7шеи ебметкп трансформи--ра персменя..'<- напряжение -•■ступае.. г» УК! П:-т-типис гене;’.'¹1 ос а ‘суше.ствляется через фп.'г|-ры L1C2. i.2C^:; и миоглсборотный пспемендый рнлпс'с-р КУ уел лпруюший, путем измененья ч1:<1<0Е0Л!.ТяС'га входного напряжения лре'-б-ра-оватгля. сы?7г ■H03--THi.e питание ФЭУ.

"2.2.4. У-e.i ^><3 С'У нржит предкеялктель

Гг.ьЛЙ •рр..-’ 'i.'y ._^:2 ■- •■ чрлитудчый .тк.ри-

.;; г ; ; .         - i ' ■ ‘‘ ССЯбят ЫВЗНПЯ ; 7 ; ': •'

ьееня переменным ре-лк:юром R4. Чепе'; с-т-сс-ни и’тельный резистор ’ • выходные импульсы тока псстунают не о-жппрлЕодн-лГ! 'джии 2-^V.ibT

5 '.3. ьЛ'.г -creKTip -_аНпя ЕН»)! -2'Я

< ;К^гЛ2.228.^;з32 Б'<|

Ь.2.У.1. Блок детю<т;;-.'Е?н.:н .?юер.-.м • :Ь-з-,с ■.•множ...»ель ФЭУ-бй с кристаллом У ь? ■.’! 9 ргглеосм -Ох-гС ?Д; л?..чен:;ь;е в ■■ eicsa-

• тнмй -ь; а.- -■ св.’!:-:новым ')н.н,тр..м е.т

“ !д.'3 мм 1г. ’дем;..ic-кте принадлежи!.стей е-..'-, с:-;-д- ^::\::ый   < встс-зани:iнын акра!;

сел           Ф"тоум7!<..-китель через пере-. -д j

>:••?■.. .-.следку со’:леняе^гся с панелью, на кото и ::•; о-л-юн оезпетивный д₽ ппель. Элек

■ •■■IC?,;;...-й.’. - блоки детек Г-рОВйЛИл •-'ОС-

■ :т .г’ •■-тьюсл ••зле-к, рззмев'еиных на ст .'ел-.-ь:?: плел-.: стам бини ров энные узлы VKJ ;2, У. у. -. s. - I л;.- .?.!,■ ферм.; > :.ра ; ;. ■ л-У’-'!- УКЗ и 7рзнсф<трматср Т] конструктив ~

- .темно -вт?;:пи•■■•=алы с у =.та.м;: в “ргг^ .’.'гумйт               б -'ка       .;етектиу-.«а>и<!

=.".ПГ в.'.Н

• 5.2.3.2.      УК 4 является стабилизатором

низковольтного напряжения питания блока детектирования Сигнал обратной связи, снимаемый с резистора R1, усиливается микросхемой 91 и подается на регулирующий транзистор VTI. Выходное напряжение стабилизатора определяется напряжением стабилизации стабилитрона VD1 и подстраивается резистором R1. Элементы L1, СЗ, С4 служат для разделения цепей сигнала и питания.

• 5.2.1. Устройство индикации комбинированное УИК ОШ (ЖШЗ.ОЗ 1.035 ЭЗ}

• 5.24.1. Устройство индикации комбинированное включает в себя узлы, представленные на рис I

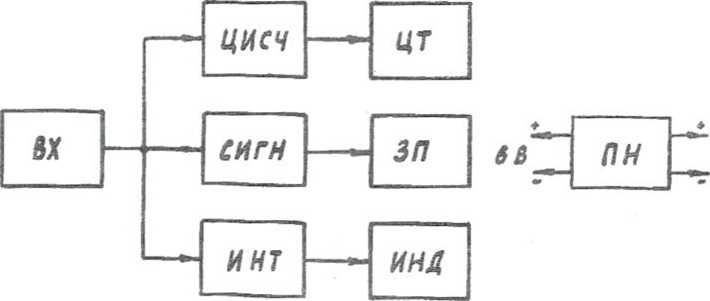

БЛОК-СХЕМА УИК-01 Н

Вл — входной узел

ПИСЧ — цифровой измеритель средней частоты ЦТ — цифровое табло

СИГИ — узел сигнализации

ЗП — звонок пьезоэлектрический

ИНТ — аналоговый иптснсимегр

ИНД — стрелочный индикатор

___ ПН — преобразователь напряжения

Рис.

• 5.2.4.2. Входной узел состоит из приемника ■ входных сигналов от блока детектирования - (El, V 1 1), лпнеаризатора счетной характеристики прибора (D3...DI0) и делителя входной частоты (D20...D22) с коммутатором (SA1).

Приемник входных сигналов преобразует токовые сигналы, поступающие по одпопро-. водной линии из блока детектирования и импульсы напряжения. Дальнейшая нормализация импульсов напряжения осуществляется элементами 97.

■Чинеарнзатор содержи! прямой канал на элементах 910.1 и канал формирования добавочного импульса, содержащий мильтизибра-гор 910.2. R18, С5. реверсивный счетчик 99.

1

одновибратор 98.1, R15 и 98.2, R16. Работа лпнеаризатора основана на контроле определенного интервала времени после окончания каждого входного импульса. Интервал задается счетчиком Г>9. Если в этот интервал приходит второй импульс, ои преобразуется в два импульса, поступающие па вход измерителя средней частоты. Вероятность таких событий возрастает с увеличением входной частоты, т, е. происходит компенсация нелинейности градуировочной харакгерметики прибора

Kommj татор обеспечивает переключение диапазонов цифрового (SA1.1—S41.2) и аня-логозы.х регистраторов (внутреннего и внешнего) (SA1.3—SA.I.4*.

j._-?. Б ■ а цх1йрсаО^го ::::слж «"ре. .ней ж-: (ЦИСЧ) ’чмсульсоб приведена на рис. 2. Ьходные импульсы, поделенные на 10 делителем (D20.1, D21), и осту и а ют на четырехразрядный декадный счетчик импульсов (D16...D 19) емкостью 9999. Дешифратор (DI2...D15) передает информацию со счетчика импульсов на жидкокристаллический цифровой иидихагор. Управление пределами счета и индикации осуществляется «стронстпом управления. Устройство управления (D1...D6) содержит таймер на основе кварцевого генератора и схему для измерения напряжения источников питания — аналого-цифровой преобразователь. i аймер мбегнечннает задание нам измерения (SA1.2). а также фу нкц.иони-ровяние сер-женых устройств (измерение напряжения, смена индицируемого результата, импульсные посылки звукового сигпалнзато-Р 2) •

Частота генератора (EQi, R1, О] 1—D1.3), равная 32768 О. делится двоичными счетчиками D2, D3 с коэффициентом пересчета 2^К'. Импульсы с частотой 1 Гц (Dl.i) нечользуют-ся для формирования экспозиции 1 с и импульсов с частотой 0,1 Гн (D4) для формирования экспозиции 10 с. Для звуковых посылок сигнализации используется промежуточная частота порядка 2 кГц.

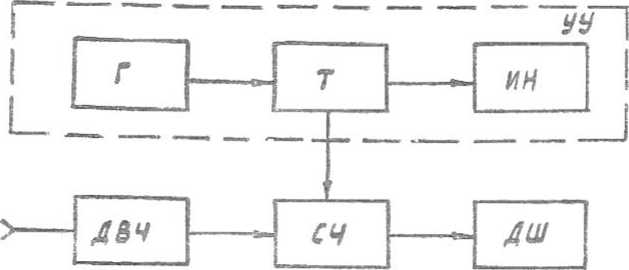

БЛОК-СХЕМА 11ИСЧ

Г — кварцевый генератор

Т — таймер

ИИ измеритель напряжения

У У — устройство управления

ДБЧ — делитель входной частоты

СЧ — (Чв'чнк импульсов

ДШ — дешифратор

Рис.

Входная последовательность импульсов через элемент D 10.1 поступает на делитель входной частоты 1320, D21, D22, D26. Делитель входной частоты предохраняет счетчик импульсов от переполнения путем пересчета входной частоты с коэффициентом, пропорциональным выбранному диапазону измерения, устанавливаемого переключателем SAI. С делителя входной частоты импульсы поступают на счетчик, состоящий из четырех десятичных декад D16...D19. Сформированный таймером импульс экспозиции поступает на триг rep D24.2, который в свою очередь управляет работой счетчика импульсов.

Затем информация, накопленная в счетчике импульсов, переписывается в дешифратор

2

DJ2...D15, который преобразует информации г семнеегментный код для отображения н; четырехразрядном жидкокристаллическом таб ло 1JG1. Импульс с D5.3 обнуляет счетчик i < возвращает в исходное состояние тригге] D24.2, тем самым переводя цифровой нзме рнтель средней частоты импульсов в режи) измерения

Измерение напряжения батарей производит ся подачей па вход счетчика частоты импуль сов, пропорциональной напряжению батаре’ которая формируется аналого-цифровым пре обрззонагелем на элементах Г)6, С2. R3.

• 52.4.4. У.->е.I звуковой сигнализации (025 Р23, D24.I, 025) имеет мониторный и порт гозьтй режим В мониторном режиме входна

!■г.слс.ллвател’.-уц.'С^;s- лм.'ульсок с ЗЛ2.2 w-..лу-

ЖДСНИЯ ПЬвЗОИОрЗ MlPieC-ьсго згс**ки (—!), расположенного в бата-п=ччО’-^: отсеке (и s мзде нВК <2Н пхвбора СРП-tiSiH).

П;'1 работе в по; ’гсесм режиме для фор-кл’рсЕяния смгна.-ja включения пороговой сиг-и^азаши слух-ат вило,.1неннь!й на двух десяти иных счетчик а ^ч илфрозой ивтеисиметр D23, D2n. кс.орый в зависимости 01 ‘-•«бранимо переключателем SA2.1 порога разрешает с д<>:-:-а.’ью триггера Е прсхю.-.денпс час-т, ••.; возбуждения ня пьезокерамнческпй чео-j-.-.o HAL

• 5.2 4 5. Vxea аналогового иатснспгетра (D7, V12. ' .’13. Р.--1» представляет собой интегри-руКЩПЙ Измеритель Средней ЧаСТОТЫ ‘МПГЛЬ-<сз нормализацией импульсов стабильного ■<■ г- п. . .■’гтелгпОкТ.1 и пнтстрлро&анием в 1юллехторной цепн .ранзистора V13. Для фор-»   ! зпия длите ьности импульсов применен

{....■о г;?1братср на элементах D7, Rfi и СЗ. Дли--is- импульса одновибратора составляет I- ?<■ >-:а 5 мс. Резне юром RI4 нсдстраяияет-<э =е:::на и‘:п\ isca тока. Постоянная вре-’.■е;:и интегрирования- составляет порядка 1 с. Переключение диапазонов осуществляется за счет деления входной частоты (базовая частота ;;нтепснме1ра 100 с^-1). Стрелочный впди-кгтор РА1 включен в интегрирующую цепь.

с-- 1.6. с зел л'еис-разозання напряжения |г едс1аоляст <■-. ?<-f! повышающий треобразо-l-.7i.7b лОГЮЯНР.' "Г ИС!’||>ЯгКеПИЯ В ‘i'.ГТб.ЧННОН. стзс;..1ия!ронан;; ,0 ма.'ряжение Ехсль-е ка-г-'яж-ние стабилп’итсра зт 3.2 до '2 В эьг-.е напря;:<г!-«е б В

5_-.5 >-ел            а ао-.и'п.чнп-Гг.г-ный

•1!ЕЬ’-з°н дхн;- ,о да эз)

oJ.j.l •'■-ел зыво. .1 содержит ннтснспметр, Тфесбраз\ кнцвй ср- 1нюю частоту импг.тьсов! р; - • ? пг: тих ^г устройства лндикзшш HL’-OiH 3 гя;-- :--с-•. !•• 'елвчииу (т.к или ня-^г у жчие). Д.;я ли.ання пптен. i: метра, ст-1 ..!сца инды-ални ’■ ИК-01Н ■■ С.ъ на ,,етек тш’оэаш;», ЕДИГ-23Н в зле вывода имеется < • а *и : ■ ■; •: а тог н а пп я же я и я.

5 2 5.2. На элементах VT1, VT2. VD2. R1. R3 j '^t;,Ch 'ючипк ы’.орпого напряжения, кс-- -,е -:р-ч делитель Е2, Pi подмен:- на н«;-■•• сильный сгабнлп’атс-р напряжен! ч ЕН. Зы---■ . -• заряжение стабнцззиторя оегмлпру-•-^;--3 г-..'Т.-.р-.-л' R14.                   '     ’           ’

Г Л -      у-

г 1, ^н-^чг‘'•••ьсы -.: }стройс1за индикации ■ G‘H «_сре. _Глт,_ел. ПИТАНИЕ псеттпают ‘                ...’ 1. П2Д Pt R9, СЗ После

.'    ■         л. 1 ; льерв оля&Еибргюиз =ле-

■   - "СМ

' .  ’ -■ чет.г:- тезисюр RiA поступают ьа

	•              t т*-     ; . ^ .'	i::ei:i!hrfi :-’а тлсиентах D4 !.
4 '    .-Р'	■ тс нг?:	:: М • е " i 1): г г. в г г 1: я с. у р с ;;■;. д у е т -
Ь '-.	'•'• -■	. села.-г:сл       -‘ьным
' ' Z         j I'’ '	: л • т        •	о® 17 -5.’ . ; ~с -
• ‘ И '•-'14. •". . •’СТ,-	■Тг; Т -. -?■	с A L2 :.• ементах •■p;i г:- iji'cTCi. с. ■■■■         >.т.-.-. л = ,       лею;

через разъем -БЫ ВОД ясдгется на ►■-г.п н.;й pri нс тры-укший прибор. Для жму-ення г.ы-хедного сигнала в виде напряжения, выходной тек лшенсаметра через контакты гыклю-чглеля ьА2 и резистч-р R21 замыкается на общий провод.

5.2-5.4. Икфс-.рмания з цпфрс-дом виде кыво-штся через буферный каскад D2.3, D3.J Д^г.-.6 на разъемы ВЫВОД для подключения внешнего пересчетного прибора.

• 6. Узел питания н. з-озольтный Hiiil-lSeH (/КШ5 123 256 Э Д

• 5.2.6.1. Узел питания предел ачляет собой ба-юрейный отсек из четырех последовательно Соединяемых элементов типа 343 (А343).

5 3 Дснстрткния прибора

5 V Конструкция пмлнта

• 5.3.1.1. Пульт прибора СГТ1-38Н состоит из устройства индикан ин комбпнкровакиого УИК-01Н („ЖШЗ.ОЗ 1.035) и узла питания йиз-hf.f.o.ibTHoro ПНН-159И l/b.iil5.123 256). механически соединенных винтами, а члектричес-ки — черед разъем ПИТАНИЕ. Органы уп-раЕлеиня и ^.н.'.икашт выведены на единую лицевую панель. В нижней части коргмен пульта (па крышке) имеются резьбовые отверстия для -. сгановкп скоб, которые позео-ляют закреплять пульт на держателе блока детеьтирогання БДПГ-22Н t.ЖШ2.328 931), : г шейке’.! ре.мпе. иг стслс.

..'a c. M’rj 'i и:-перхнести пульта имеется сазъех! г-Д для"подсоединения блока дек-к-ирот.анця. I’cpir.v птльта выполнен ■ ■■ с‘^:ла-7-3 .        ..СУ 7 M .Tliinb !Ь ..1.  .•-'Р ТеНПёМ.

• 7.3 1.2. Пулы прнб' са СРИ-88Н1 ■ ючт из ■ ■ с т у с я с г Г; а и н д и ь. a li 111 i _л<. м б и н i •; р м ь я и н о го уИК-о 1Н (А’П.3 031.035) и у;ла вывода ксм-.‘!н^,:1-.-'-я”Р>‘тс ПЕК-3211 (/К1П5.!04 ;.ЗО)

• 5.3 2 I сиеликипя б.р ка детехтирензния h ^:2ПГ-22Н ■ '•''ЧП? 323 931)

• 5 3 2.:. Ел-к детектирования 5ДП^Г-°?Н ы-полнел s дпде нульзы 040 мм, .-.иггюй 40: им, внутри котог.-1"| на шн/ен установлены элект-ссчкп'ё ••''. унел екiso<ieкия ФЭУ гулка •. герметично тглелаиным лвбслсм.

• 6 И: ':7'.*х 1 ■'    ■■■■'■'■'   Н"¹) '                  !П03   '»),

"рпторше i ‘'рёмнчйорга.ч-песким телпноул,

■ler.HHt---: i -лл.^-ихней -лаижетей п _,с;анс.ч-‘cr-i в панель "зла детсктврсвы-ыя ••     11.

Л ля зыортязашш и цгн1!И1'.')!-.;-ч"я •’.етектора ? гильзе вы'ис детекюуа >..ть’юялен нкла-выш (пгт.

Ь узле ьд.••<       ФЬё’ ■’.’еется прежвнучый

_ *: '.'’.г'.г. '■■ .     ••	' начеетве кабеля ;.с-' >-.-• ется
■        у7".ый ■	нур тел-* т.с.-ный П;1г?. :' ь. й е
ь •ъех'о: • -'чр	!-’0-5. Гег-мслпт-и-гР ;су!пестп-
■-гтся и ::и.;.::,.'-:';гви€М <;а -л.     ых "^-.иио-
: ъ-л -/■ -               •■	С :'•■'*Г,- : < _■   ■
?	■-   !'    ■■■; ее.су.уп: •••.'•. я,
____;7* "_•	. ?;•£■>•••••    . ,:е                    ль
!а д сен:ь;-- .	"■ ?'-7е :.'с             . - ■ - ■ лнеи
У:? аЛУС-У-’.	й                с' •.•■:       .с'- '■ . ■ '

ими. на саком конце которой приклеена -.коба (поз. 4) из полиамида с .установленным на пей кулачковым зажимом для фиксации положения блока детектирования в держателе, другой опрессован рукояткой из полиэтилена.

На несущую трубу усыновлена на винтах пружинная защелка (поз. 2) для размещения на ней <;улыа В крайних точках держателя (в рукоятке к скобе поз. 4) имеются посадочные Meet а для закрепления ремня при ношении системы через плечо Габаритные размеры держателя: 388;-: 19( мм, диаметр несущей трубы 50 мм

5-3.3. Конструкции блока детектирования БДПГ-23И (ЖШ2-328.932 СБ)

• 5.3.3.1. Блок детектирований БДПГ-23Н имссч корпус, выполненный из нержавеющей грубы, внутри которого на шасси установлены электронные блоки и узлы. На одном конце шасси переходит во втулку с направляющим посадочным диаметром и с проточками для установки герметизирующих колец, па другом обработано для крепления к нему составного быстросъемного экрана, внутри которого размещены детектор (поз. 80), ФЭУ (поз. 5), прокладка (поз. 52) и делитель (нов. 2). Детектор притерт к ФЭУ ни вазелине кремнийорганпческом и скреплен эластичной манжетой. Быстросъемность экрана осуществляется кнопкой (поз. 27). Экран (поз. 20) состоит из стальной трубы с .заналь-цованным на ней свинцовым цилиндром. Для центрирования экрана в корпусе и компенсации ударов на втулке экрана установлен на клей аморI нл.ч гор (нов. 33)

На выходе блока детектирования расположен корпус, (поз. 38) с разъемом (розеткой) ОНЦ-РГ-09-4/14-РИ (низ. 82) для присоединения кабеля ЖШ6.644.716. В нерабочем состоянии конец трубы закрыт заглушкой (но?.. 17)

5 3.3.2 Длина блока детектирования БДПГ-2311   1168 мм, диаметр — 28 мм. Ка

бель ЖШ6.644 716 состоит из соедини геля электрического (поз. 1) розетки МР 1-10-5 (поз. 3) и коаксиального кабеля (поз. 6). Соединитель электрический имеет основной корпус. (поз. 1). внутри которого размещена розетка ОНI1.-PГ-09-4/14-Р11 для подсоединения к блоку детектирования и ряд втулок, шайб и конических вставок для закрепления и герметизации кабели КГ-1-50-90К при эксплуатации блока детектирования При поставке по-< заочные места предохранены заглушкой (поз. 13). диаметром 28 мм. диаметр кабеля 9.8 мм.

• 5.3.4. Конструкция устройства УИК-01Н (ЖШ3.031.035 СБ)

5.34.1 Устройство индикации комбинированное MIK-OiH имее< оригинальное исполнение корпуса, выполненное методом литья под давлением из силана АД2 (поз. 62), на передней напели которого установлены органы управления п индикации, переключатели ПОРОГ к ДИАПАЗОН, цифровое табло к стрелочный индикатор. Б корпусе сверху, под знакам радиационной опасности установлен контрольный источник (пэз. 56.1. На боковой стенке расположен разъем БД (поз. 55) для подсоединении блока детектирования. На задней стенке имеется. разъем ПИТАНИЕ для подсоединения блока питании или узла комбинированного. присоединение которых созда-ei целостную конструкцию пульта К корпусу крепятся 2 электронных блока (поз 1 к 5). В нижней части пульта к корпусу через прокладку крепится крышка (поз G, 3) и фиксируется шестью пингами. В крышке имеется посадочное место для крепления скоб, с помощью которых устройство крепится на дер жатель блока детектирования, устанавливается на столе или подвешивается на ремне.

Для подсоединения к пульту блока питания или узла вывода в корпусе устройства инди-. кацик имеются две бобышки для винтов и два отверстия для штифтов ответных блоков

Пломбирование устройства индикации осуществляется в углублении одного из шести винтов, крепящих корпус и крышку.

Устройство герметично при внутреннем давлении воздуха до 1,13-Ю⁵ Па

• 5.3.5. Узел питания низковольтный I1HH-159H (ЖШ-5.123.256 СБ) смонтирован на несущей крышке (поз. 20). в которой имеются лонжероны для размещения четырех элементов А343 (поз. 16) и пьезокерамического звонка (поз. 2). Электрический контакт и механическое крепление элементов питания в осевом направлении осуществляется коническими пружинами, закрепленными ни печатных платах Общее механическое крепление элементов осуществляется прижимными скобами (поз. 5), один край которых свободно закреплен на осп (поз. 3), другой защелкивается пружиной (поз. 4). На крышке закреплен кабель с розеткой МР1 10 5 В для подсоединения к разъему ПИТАНИЕ устройства индикации УИК-01 Н.

Узел питания с помощью направляющих штифтов устанавливается па устройстве индикации УИК-01 Н и крепится двумя винтами

Габаритные размеры узла питания 116x90x42 мм

• 5.3.6. Узел 11ВК-32Н (ЖШ5.104.430)

5 3.6.1. Узел смонтирован на несущей крышке, аналогичной крышке узла питания (поз. 21). В крышке имеются спайки для раз мешения электронного блока (поз. 1). пьезо керамического звонка (поз. 2). а также имеется посадочное гнездо, где установлен переключатель (поз. 18), на осн которого закреплена ручка (поз. 22). На крышке закреплен кабель с розеткой МР 110-5-В для подсоединения к разъем’.^- ПИТАНИЕ устройства ин ДПК--1ЦШ1 ЖШЗ 031.035 ЭЗ

Узел вывода комбинированный с помощью направляющих штифтов устанавливается на устройстве       индикации       УИК-01 Н

ЖШЗ.031 035 СБ и крепится двумя винтами

Габаритные размеры учла 116x90x42 мм.

6. УКАЗАНИЯ МЕР

• 6.1. Техническое обслуживание прибора должно производиться в полном соответствии _с «Правилами технической эксплуатации электроустановок потребителей и правилами техники'безопасности при эксплуатации электроустановок потребителей, а также «Основными правилами работы с радиоактивными веществами й другими источниками ионизирующих излучений (ОСП-72/87)».

• 6.2. В блоках детектирования вырабатывается высокое напряжение от 600 до 1200 В, поэтому запрещается вскрывать блоки дстск-

БЕЗОПАСНОСТИ

тирования ранее, чем через 10 мин после выключения прибора.

К ремонту и настройке блоков детектирования допускаются лица, прошедшие инструктаж и имеющие квалификационную группу нс ниже IV.

• 6.3. В корпус устройства индикации вмонтирован контрольный источник кобальт-60 активностью’порядка 1 мкКи (в месте расположения источника нанесен знак радиационной опасности). Необходимо обеспечивать его сохранность весь период эксплуатации прибора.

7. ПОДГОТОВКА ПРИБОРА К РАБОТЕ

• 7.1. Для подготовки прибора СРП-88Н к работе необходимо провести нижеследующие операции.

  • 7.1.1. Извлечь из укладочного ящика устройство индикации, батарейный отсек, блок детектирования и держатель.

  • 7.1.2. Установить органы управления па устройстве индикаций УИК-01Н в исходное состояние: переключатель ПОРОГ — в положение ВЫКЛ, перек;у^1атель ДИАПАЗОН — в положение «1».

  • 7.1.3. Соблюдая полярность установить в батарейный отсек элементы питания, подключить его в разъем ПИТАНИЕ устройства индикации и закрепить батарейный отсек двумя винтами.

  • 7.1.4. Собрать блок детектирования с держателем и надеть на торец блока детектирования предохранительный колпачок.

  • 7.1.5. Подключить блок детектирования к

разъему БД пульта,                       ,

• 7.1.6. Включить прибор, установив переключатель ПОРОГ в положение БАТ, при этом па цифровом табло индицируются цифры, показывающие напряжение питания в волыах. При величине напряжения от 3,5 до 6,5 В элементы питания пригодны для работы. При , напряжении менее 3,5 В элементы питания необходимо сменить.

• 7.1.7. Установить переключатель ПОРОГ в положение «0» и приблизить блок детектирования кристаллом к месту расположения контрольного источника в пульте. При этом стрелка индикатора должна отклониться, на табло должны индицироваться показания и должны прослушиваться щелчки звукового сигнализатора, частота которых увеличивается при приближении кристалла к месту расположения контрольного источника.

• 7.1.8. Установить переключатели ПОРОГ в положение ИЗМ и ДИАПАЗОН — в положение. «0,3», через 1 мин после включения прибора приставить торец блока детектирования вплотную к месту расположения контрольного источника, совместив блок детектирования с окружностью на пульте. Зафиксировать не менее трех показаний цифрового табло и вычислить среднеарифметическое значение Ризм.

Отвести торец блока детектирования от места расположения контрольного источника на расстояние нс менее 0,5 м, зафиксировать не менее трех показаний цифрового табло и вычислить среднеарифметическое значение Рф.

Определить действительное значение показаний Pg, с ', от контрольного источника по формуле:

Ризм—Рф

Pg ------,               (1)

К

где К — коэффициент, учитывающий изменение активности источника во времени, численные. значения коэффициента приведены в табл. 6.

Таблица 6

Время, прошедшее с момента предыдущей поверки, месяц	0	2	4	0	8	10
К	I	0,98	0,96	0,94	0,92	0,90

Если действительное значение показаний прибора Pg от контрольного источника соответствует величине, указанной в табл. 2, прибор работоспособен и готов к работе.

• 7.2. Для подготовки прибора СРП-88Н1 к работе необходимо провести следующие операции.

7-2.1. Извлечь из укладочных ящиков уст-Ройство индикации УИК-01Н, узел вывода ^ilRK-32Il и блок детектирования БДПГ-23Н.

• 7.2.2. Установить органы управления в исходное состояние:

на устройстве индикации ' переключатель ПОРОГ — в положение ВЫКЛ, переключатель ДИАПАЗОН — в положение «1»;

на узле вывода переключатель — в положение ВЫКЛ.

• 7.2.3. Собрать блок детектирования, открутив заглушку и подсоединив кабель ЖШ6.644.716. ’

'i:2A. Подключить узел вывода к разъему ПИТАНИЕ устройства индикации и .закрепить его согласно п. 5.3,6.1 ПС.

• 7.2.5. Подключить блок детектирования (через каротажную лебедку — при ее наличии) к разъему БД пульта, а к разъему ВЫХОД на узле вывода подстыковать жгут ЖШ6.610.956, к соответствующим выводам которого подключить согласно схеме ЖШ1.289.380-01 Э4 вольтметр (регистратор каротажной станции) и источник напряжения питания +12 В.

• 7.2.6. Включить прибор, установив переключатель на узле вывода в положение КОНТР, переключатель ПОРОГ на лицевой панели прибора — в положение БАТ. При этом, на цифровом табло индицируются цифры, показывающие напряжение стабилизатора узла вывода в вольтах, на вольтметре (регистраторе) - (0+0,01) в

• 7.2.7. Установить переключатель на узле Еывода в положение «3» и переключатель ПОРОГ — н положение «0», приблизить блок детектирования кристаллом (риска на корпусе блока детектирования) к месту расположения контрольного источника. При этом, стрелка индикатора на лицевой панели пульта должна отклоняться, показания цифрового табло пульта и подключенного к узлу вывода вольтметра — увеличиться (каретка самописца сместиться вправо от нулевой отметки) и должны прослушиваться щелчки звукового -сигнализатора, частота которых увеличивается

при приближении кристалла блока детектирования к контрольному источнику.

• 7.2.8. Установить переключатель ПОРОГ в положение ИЗМ. и через 1 мин после включения прибора приставить вплотную боковую поверхность блока детектирования кристаллом к месту расположения контрольного источника на пульте, ориентируя блок детектирования таким образом, чтобы центр кристалла совпадал с центром окружности.

Переключатель ДИАПАЗОН установить в положение, при котором показания вольтмет

ра (регистратора) и индикатора на пульте составляли 0,6—0,9 максимального значения: установленного поддиапазона.               •

Зафиксировать не менее трех показаний.; вольтметра (регистратора) с интервалом^ 5 — 10 с и цифрового табло и вычислить сред-* , неарифметические значепия Ризм к Ризм в’ единицах с^-1.

з

Отвести кристалл блока детектирования отст места расположения контрольного источникаС на расстояние не менее 0,5 м, установить бо-п лее чувствительный поддиапазон, после установления показаний вольтметра (регистратор ра) зафиксировать не менее трех показаний_ь вольтметра (регистратора) с интервалом^ 5—10 с и цифрового табло и вычислить сред-_е. неарифметические значения Рф и Р'ф ( в еди-₃ ницах ст¹).

Определить действительные показания зна-f чений Pg и P'g, с^-1, от контрольного источ--.. пика по формулам:

Ризм—Рф
ра -----.---,	(2)
К
Ризм Р'ф
P'g ------,	(3)
К
- коэффициент, учитывающий	изме

некие активности источника во времени, значения которого приведены в табл. 6.           ,

Примечание. При подготовке к работе но-_чи симого варианта прибора СРП-88Н1 вместо узла вывода ПВК-32Н установить в пульт батарейный отсек и при. контроле работоспособности показания фиксировать по цифровому табло.

• 7.2.9. Если действительные значения пока-” заний прибора Pg и Pg от контрольного ис-к точника соответствуют величине, указанной в табл. 2, прибор работоспособен и готов к работе.                                                     .3

8. ПОРЯДОК

• 8.1. Приборы СРП-88Н и СР11-88Н1 (как в носимом так и в стационарном варианте) рассчитаны па работу с одним оператором.

• 8.2. При работе с прибором СРП-88Н н режиме, поиска изменение интенсивности потока гамма-излучения необходимо отслеживать по стрелочному индикатору, для чего переключатель ДИАПАЗОН устанавливать в положение, при котором стрелка индикатора колеблется в пределах от одной третьей до конечного значения шкалы.

• 8.3. Для более точных измерений в режиме, поиска и при радиометрической съемке местности показания прибора СРП-88Н считываются с цифрового табло.

Экспозиция в положениях переключателя ДИАПАЗОН «0,1» и «0,3» равна 10 с, а в положениях от «ЬГ до «30» —- 1 " с7 Для снижения статистической погрешности замера

РАБОТЫ

следует, по возможности, использовать экспозицию 10 с. При этом, максимальная изме-’е ряемая величина потока гамма-излучения при^ экспозиции 10 с не должна превышать^а 9000 с-¹.                                         к

• 8.4. Необходимый порог звуковой сигпали-^ зации величиной _0,2, 0,4 или 0,8 максимального значения устандвлёнйогб йодди апазопаЗб может быть установлен переключателем 110-РОГ (соответственно положения «2», «4» и «8» переключателя). В положении ИЗМ переключателя ПОРОГ звуковая сигналнзациЯ1с . отключена, а в положении «0» осуществляется мониторный режим, то есть сигнализация работает в режиме звуковой индикации интенсивности регистрируемого излучения.

• 8.5. При измерении интенсивности излуче-      е

ния от радиевого источника для представле;

пня информации в единицах мощности экспо-

зициопной дозы (мкР/ч) достаточно показания цифрового табло разделить па значение чувствительности блока детектирования, '.зафиксированное в табл. 1 паспорта, и умножить полученное значение на 1000. При измерении интенсивности излучения от известного моноэнергетического источника следует учитывать энергетическую зависимость чувствительности блока. детектирования прибора ГСРП-88Н, типовая характеристика которой - приведена в приложении 2.

’ »8.6 При работе с прибором СРП-88Н1 в ’ составе каротажной станции переключение ^! поддиапазонов устройства вывода информации па каротажный регистратор осуществляется переключателем ДИАПАЗОН по показаниям стрелочного индикатора.

• 8.7. Узел вывода ПВК-32Н прибора ‘СРП-88Н1 рассчитан на подключение к ка-' ротажным регистраторам Н381 и 11065. В токовом режиме величина выходного тока, соответствующая максимальному значению установленного поддиапазона, составляет 5 мА. Величина выходного напряжения, соответствующая максимальному значению установленного поддиапазона (при включении внутреннего сопротивления нагрузки 200 Ом тумблером РЕЖИМ на плате узла ПВК-32П), составляет 1 В.

Переключение постоянной времени интегрирования из ряда 0,5, 1,3 и 6 с обеспечивается переключателем на корпусе узла вывода ПВК-32П.

Выход импульсного епгнала с блока ПВК-3211 рассчитан на подключение пересчет -ного устройства с входным сопротивлением не менее 2 кОм. Полярность выходных импульсов — положительная, амплитуда — не менее 5 В.

• 8.8. При работе с носимым вариантом прибора СРП-88Н1 для каротажа шпуров и скважин глубиной до 170 м отсчет показаний производится по стрелочному индикатору и (или) цифровому табло.

• 8.9. При необходимости в процессе эксплуатации энергетический порог регистрации может быть установлен порядка 20 кэВ по методике, изложенной в п. 9.4 ПС.

• 8.10. Устройства индикации комбинированные УИК-01Н приборов СРП-88Н и СРП-88Н1 унифицированы. Погрешность цифрового измерителя скорости счета во всем интервале рабочих температур и допустимых напряжений питания не превышает ±1 %.

9. ИЗМЕРЕНИЕ ПАРАМЕТРОВ, РЕГУЛИРОВАНИЕ И НАСТРОЙКА

• 9.1. Для измерения параметров, регулирова- рудование, приведенные в табл. 7. ния и настройки необходимы приборы и обо-

Таблица 7

Наименование и условное обозначение		Обозначение	Параметры (характеристика)	Примечание
Источник питания постоянного тока Б5-47		ЕЭЗ.233.220 ТУ	0,1—29,9 В
			0,01—2,99 А
Вольтметр С-502		ТУ2-40.43007-78	30 В — 3 кВ
-			0,5 %
Комбинированный прибор Ц4353		ТУ25-01 3303-77
Генератор импульсов Г5-56	-	Г.ХЗ.260.076 ТУ	1 Гц — 10 мГц
Частотомер электронно-счетный 43-5-1		ЕЯ2.721.039 ТУ	0,1 Гц — 300 мГц
Контрольный источник К-ЗА		ТУ95.478-82	1 мкКн
Источник таллий-204 2ТЧ 83 ч		ТУ95 1000-82
Образцовые второго разряда гамма-нсточннки	радия-226	МРТУ 10-19-68	1 мКп, 0,1 мКп	Ra-13,
				Ra-14,
Поаерочная установка УПГД-01.М		ГОСТ 8.0'87-81		Ra-53

римсчанис. Допускается применение других приборов и оборудования с аналогичными параметрами.

• 9.2. Проверка потребляемого прибором тока

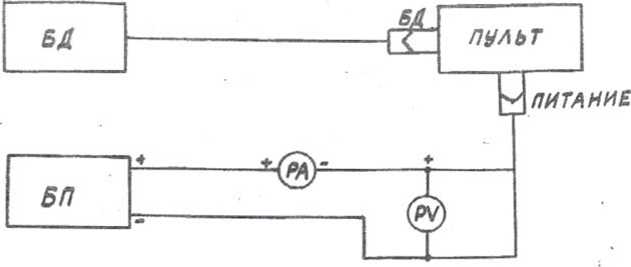

  • 9.2.1. Для проверки потребления прибора собрать схему согласно рис. 3.

СХЕМА ПРОВЕРКИ ПОТРЕБЛЕНИЯ

БД — блок детектирования

БП — источник регулируемого напряжения

РА — миллиамперметр

PV ■ вольтметр

Рис. 3

Примечание. При проверке потребления приборов СРП-88Н батарейный узел питания не закрепля--ется, а питания подается' через жгут ЖП16.640.943-01, имеющийся в комплекте поставки.

• 9.2.2. Устанавливая последовательно выходное напряжение регулируемого источника питания величиной в 3,2 и 6,2 В, замерить потребляемый прибором во включенном состоянии ток.

• 9.2.3. Определить в каждом случае потреб ляемую мощность как произведение напряже ния па ток. Потребляемая мощность не долж на превышать для любого из замеренных зна чений 180 мВт для прибора СРП-88Н i 200 мВт для прибора СРП-88Н1.

• 9.3. Проверка комбинированного устройств; индикации

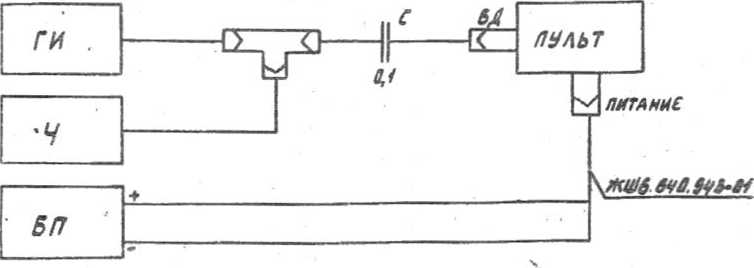

  • 9.3.1. Для проверки цифрового измерител; средней частоты аналогового индикатора соб рать схему согласно рис. 4.

СХЕМА ПРОВЕРКИ КОМБИНИРОВАННОГО УСТРОЙСТВА ИНДИКАЦИИ

ГИ — генератор импульсов

Ч — частотомер

БП — регулируемый источник питания

С — конденсатор

• 9.3.2. Установить выходное напряжение источника питания +5 В к включить прибор.

• 9.3.3. Установить на выходе генератора амплитуду' отрицательных импульсов равной 4 В и длительностью 2 мкс.

• 9.3.1. Установить, переключатель ДИАПАЗОН прибора в положение «1», а частоту импульсов с генератора 1 кГц. Сравнить показания частотомера с показаниями цифрового табло и проконтролировать показания стрелочного индикатора. Показания табло и частотомера не должны отличаться более, чем на 0,010, а стрелка индикатора должна находиться в пределах 100 4:1/2 деления шкалы.

• 9.3.5. Установить переключатель ДИАПАЗОН в положение «3». Стрелка индикатора должна переместиться в район третьего деления шкалы ограничений ±1/2 деления.

9.4. Настройка блока детектирования

• 9.4.1. Снять кожух с блока детектирования и тщательно укрыть ФЭУ и кристалл о г прямого свела. Закрепите около кристалла контрольный источник кобальт-60.

• 9.4.2. Подключить к выходу высоковольтного выпрямителя (контакт 1 узла ЖШ5.402 255), статический вольтметр С-50.

• 9.4.3. Включить прибор и, вращая винт переменного арзистора R5 (узел ЖШ5.402.257), изменять ступенями на 50 В выходное напряжение высоковольтного выпрямителя от минимального до максимального (от 600 до 1200 В).

• 9.4.4. При каждом значении напряжения по п. 9.4.3 фиксировать показания табло (пе менее трех замеров) и построить график зависимости показаний от высокого напряжения.

• 9.4.5. Определить по графику «плато счета», на котором показания отличаются не более, чем на 5 % и установить напряжение, равное Пн + и_ь

---, где Uh и U_K — соответственно иа-2

чальнос 11 конечное напряжение «плзго счетам. Примечание. Если необходимо установить величину энергетического порога 20 кзВ (при штатном использовании прибора), то необходимо:

• 1) убрать источник кобальт-60 и поднести к кристаллу источник таллий-204. Записать показания табло (не. менее трех замеров);

• 2) замкнуть переключатель S1 (узел ЖП.15.402.256) и снять показания цифрового табло. С помощью переменного резистора R4 (узел ЖШ5.402.256) добиться, чтобы показания при замкнутом переключателе составляли порядка (70-*-10) % от первоначальных;

• 3) разомкнуть переключатель S1.

• 9.5. Проверка чувствительности блока детектирования проводится по методике раздела 19 настоящего паспорта.

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• 10.1. Техническое обслуживание проводится с целью обеспечения правильной и длитель ной работы прибора.

Для выполнения работы по техническому обслуживанию допускаются специалисты, изучившие данный документ.

• 10.2. При непосредственном использовании прибора по назначению рекомендуются следующие основные виды и сроки проведения профилактических работ: визуальный осмотр и проверка работоспособности — один раз в 6 месяцев, внутренние и внешние чистки и смазки — один раз в год.

• 10.3. Проверку параметров по п.п. 9.2 и 9.3 раздела 9 рекомендуется проводить после расконсервации прибора, а по и. 9.4 и 9.5 — одни раз в год или после каждого ремонта.

• 10.4. При визуальном осмотре внешнего состояния прибора необходимо проверить крепление органов управления, плавность и четкость фиксации, состояние лакокрасочных п гальванических покрытий, крепление деталей и узлов, состояние контровки гаек.

• 10.5. Консервация прибора должна производиться в соответствии с требованиями ГОСТ 9.014-78. Временная противокоррозионная зашита должна соответствовать варианту R3-10.

II. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Н.1. Перечень наиболее часто встречающих- их устранения указаны в табл. 8. ся пли возможных неисправностей и способы

Таблица 8

Наименование неисправности, внешнее проявление и дополнительные признаки - .	Вероятная причина	Способы устранения	Примечание
• При включении прибора от-1ствук>т показания цифрового '-ндпкаюра	Неправильно установлены батареи Окислились контакты в узле питания Разряжены батареи	Проверить правильность установки батарей Зачистить контакты батарей и узла питания Сменить комплект

Продолжение табл. 8

Прове рпть блок де гекти-ринанпя ио н.п. 9.4 и 9.5

• 11.2. Правила разборки и сборки прибора и его частей

• 11.2.1. Ремонт прибора следует производить в сухом и чистом помещении, исключающем возможность попадания пыли и влаги в прибор. Все ремонтные работы проводятся при выключенном приборе.

• 11.2.1.1. Правила сборки блока УИК-01Н (ЖИ13.031.035 СВ):

• 1) контрольный источник (поз. 56) через прокладку (поз. 29) установить в корпус и зафиксировать в скобе (поз. 21) винтами;

• 2) после произведенного на монтажном столе электромонтажа устройства установить узел индикации (поз. 2) через прокладку (поз. 28) и закрепить его винтами;

• 3) на боковую стенку установить разъем (поз. 55) через прокладку (поз. 23);

• 4) на задней стенке установить разъем (поз. 55) через прокладку (поз. 23);

• 5) установить переключатели (поз. 52) и с использованием уплотняющих прокладок разрез Б—Б (поз. 15, 19, 47), манжет, гаек на оси переключателей установить ручки (поз. 64. 65);

• 6) установить микроамперметр (поз. 50) через прокладку (поз. 24), закрепить его скобой (поз. 20);

• 7) установить электронный блок элементами к корпусу (поз. 5) в посадочное место, по местам крепления установить ограничивающие втулки (поз. 8), наложить сверху электронный блок (поз. 4) элементами наружу и закрепить винтами. Собранный блок закрыть крышкой (поз. 63) через прокладку (поз. 26). закрепить винтами (поз. 72) через прокладку (поз. 70).

Требования к использованию клеев, смазок, способов стопорения, пломбирования и др. указаны в технических требованиях ЖШЗ.ОЗ 1.035 СБ.

• 11.2.1.2. Правила разборки блока УПК-01Н (ЖШ3.031.035 СБ):

• 1) снять крышку (поз. 63);

• 2) снять электронный блок (поз. 4);

• 3) снять ограничивающие втулки (поз. 8);

• 4) снять электронный блок (поз. 5);

• 5) снять скобу (поз. 20), крепящую микроамперметр (поз. 50), затем из отверстия вывести микроамперметр;

• 6) снять ручки (поз. 64, 6-^г>). уплотняющие элементы (поз. 15, 19, 47) и переключите.in (поз. 52);

• 7) снять разъем с задней стенки;

• 8) снять разъем с боковой стенки;

• 9) снять узел индикации (поз. 2);

• 10) снять скобу (поз. 21) и контрольный нс- " точник (поз. 56).

• 11.2.2. Правила разборки и сборки блока-детектирования БДПГ-23Н (ЖШ2.328.932 СБ)

• 11.2.2.1. Сборка блока детектирования БДГ1 Г-2311:

• 1) на шасси (поз. 16) через втулки (поз. 77) установить электронные блоки (поз. 11, 12, 10, 13), закрепив их элементами крепления (поз. 63, 65, 67, 69) п делитель (поз. 2);

• 2) притереть детектор (поз. 80) к ФЭУ (поз. 5) с вазелином кремнийорганнческнм и насадить манжету (поз. 45);

• 3) установить притертые детектор с ФЭУ н делитель (поз. 2) и закрепить экраном (поз. 20), с вставленной внутрь прокладкой! (поз. 52) к шасси посредством кнопок (поз. 31);

• 4) на свободный конец экрана насадить амортизатор (поз. 33) и весь собранный узел «а шасси вставить в трубу (поз. 18) насадит в проточки на цилиндрической части шасси уплотнительные, кольца (поз. 75). Шасси за-К крепить гайкой (поз. 47), закрутив ее ДО' г. хлора;

• 5) в розетку (поз. 82) вставить штыри (поз. 35) закругленной частью наружу; ¹

G) в корпус (поз. ЗУ) установить розетку <",1ILI-PГ-09-4/14-Р11 (поз. 82), закрепив ее через фиксатор (поз. 40) втулкой (поз. 50) (ключ ЖШ8.675.064 имеется в комплекте принадлежностей). В проточку на цилиндрической поверхности насадить уплотнительные кольца (поз. 73);

• 7) смонтированный корпус установить в ответную часть, предусмотренную в шасси блока детектирования по направляющему цилиндру и резьбе до упора;

• 8) закрыть копей корпуса заглушкой (поз. 17), с насаженными на нее уплотнительными кольцами (поз. 75).

Требования к использованию смазок, мастики для пломбирования, маркировки указаны в технических условиях ЖИ12.328.932 СБ.

• 11.2.2.2. Разборка блока детектирования БДПГ-2311:

• 1) снять заглушку (поз. 17);

• 2) вынуть шасси (поз. 16), откручивая гайку (поз. 47);

• 3) снять экран (поз. 20) нажатием кнопок (поз. 27);

• 4) отсоединить скрепленные манжетой (поз. 45) кристалл (поз. 80) и ФЭУ (поз. 5) от делителя (поз. 2);

• 5) снять электронные блоки с шасси;

G) корпус (поз. 38) с розеткой (поз. 82) внутри выдвинуть из шасси.

• 11.2.3. Правила заделки кабеля КГ1-50-90К, КГЗ-60-90 в соединитель электрический ЖПТ6.607.358 СБ.

• 11.2.3.1. Сиять с соединителя электрического следующие детали:

• 1) корпус (поз. 8), корпус (поз. 7), втулку

(поз. 19);              i

• 2) заглушку (поз. 13), втулку (поз. 17), фиксатор (поз'. 12), розетку (поз. 32) и кольцо (поз. 11).

. 11.2.3.2. Ослабить гайку (поз. 16).

• 11.2.3.3. Освободить кабель от брони на

150 м м.                                        Л

• 11.2.3.4. Установить па кабель деталь (поз. 8).

• 11.2.3.5. На кабель установить деталь (поз. J9), расплести броню и распределить ее равномерно по конической поверхности де тали (поз. 19).

• 11.2.3.6. Установить на кабель деталь (поз. 7), зажав наружную броню между деталью (поз. 7) и (поз. 19) до упора.

• 11.2.3.7. Расплести второй слон брони, распределить ес равномерно но конической поверхности детали (поз. 7).

11-2.3.8. Кабель установить в соединитель электрический так, чтобы полиэтиленовая оболочка находилась внутри детали (поз. 5, 16, 41) и выступала за деталь (поз 16) на о -7 мм.

11-2 3.9. Зажать второй слой брони между деталями (поз. 1 и 7).

Н’г’З Остановить деталь (поз. 8).

,^^атянУ^ть гайку (поз. 16) ключом - лхшв.С7э.О64, обеспечив гарантированное об-> жатие полиэтиленовой оболочки.

1 о ¹² Остановить деталь (поз. 11).

l-2.-j.13. Распаять экран кабеля на контак-^ГЬ| (1 и 2) розетки ОНЦ-РГ-09-4/14-Р11 деталь (поз. 32), а центральную жилу на контакты 3 и 4.

• 11.2.3.14. Установить розетку в корпус соединителя с помощью деталей (поз. 12 и 17).

• 11.2.3.15. Установить деталь (поз. 13).

• 11.2.4. Правила разборки и сборки узла ПВК-32Н (ЖШ5.104.430 СБ)

• 11.2.1.1. Сборка узла I1BK-3211:

Смонтированный по схеме узел крепится к крышке:

• 1) переключатель (поз. 18) устанавливается в крышке, на ось насаживается ручка (поз. 22);

• 2) разъем (поз. 19) устанавливается на боковой стенке крышки;

• 3) узел комбинированный (поз. 1) через ограничивающие втулки (поз. 4) крепится к крышке элементами вниз;

• 4) провод с. розеткой на конце закрепляется скобой (поз. 6).

• 11.2.4.2. Разборка узла 11ВК-3211:

• 1) спять скобу (поз. 6);

• 2) снять узел комбинированный (поз. 1);

• 3) снять разъем (поз. 19);

• 4) спять ручку (поз. 22) и переключатель (поз. 18).

• 11.2.5. Правила разборки и сборки блока детектирования БДПГ-2211 (ЖШ2.328-931 СБ)

• 11.2.5.1. Сборка блока детектирования БДПГ-2211:

• 1) собирается узел детектирования (поз. 1), состоящий из шасси, с закрепленными на нем электронными блоками, трансформатором, узлом включения ФЭУ и сальниковым узлом герметизации, провода, идущего к разъему МР1-10-5;

• 2) детектор (поз. 21) притирается с вазелином кремнийорганическим КВ-3/10Э к ФЭУ (поз. 24) и скрепляется резиновой манжетой (поз. 11). На свободный конец детектора насаживается вкладыш (поз. 9);

• 3) скрепленные детектор и ФЭУ вставляются в \ зе.т включения ФЭУ и весь блок вставляется в экран (поз. 15);

• 4) собранный узел вставляется в корпус (поз. 3), который с двух сторон закручивается гайками (поз. 13, 14) до упора с применением прокладок (поз. 17, 19).

Использование разъемов с двух сторон корпуса обусловлено удобством при сборке н эксплуатации БД в случаях замены детектора и. ш ФЭУ.

Требования к смазке, пломбированию, испытаниям БД указаны в технических требованиях ЖШ2.328.931 СБ.

11.2.5.2 Разборка блока детектирования БД11Г-22Н;

• 1) снять гайки (поз. 13 п 14);

• 2) ключом ЖШ6.464.144 узел детектирования (поз. 1) вынимается из корпуса (поз. 3);

• 3) снять вкладыш (поз. 9);

• 4) снять экран (поз. 5);

• 5) соединенные манжетой (поз. 11) кристалл (поз. 21) и ФЭУ (поз. 24) отсоединить от узла включения, закрепленного к шасси узла де-тектрования;

• 6) снять с шасси электронные блоки, трансформатор и корпус с сальником для герметичного крепления провода.

Прибор геологоразведочный^ сцинтилляционный СРП-88РД . ЖШ 1.289.386____

Заводской номер—.соответствует техническим условиям /КПТ1,289.386 ТУ (обозначение технических : словв и признан годным для эксплуатации и поверен

3 года

Срок консервации ______________________

Изделие после консервации принял

✓

Прибор геологоразведочный сцинтилляционный СРП-88Н—  ЖШ1.289.386----

номер _/ Z'Z ' упакован__на заводе «Электрон»_______________

(наименование или код предприятия, производившего упаковку)

согласно требованиям, предусмотренным______ЖП11,289.386 ТУ      ____________

(обозначение технических условий)

" ⁴ Прибор геологоразведочный сцинтилляционный СРП-88Н—

■------                                      (наименование изделия)

__ЖШ 1.289.386.

-—"           "      "                            (обозначение)

введен в эксплуатацию

I

(дата ввода в эксплуатацию)

(подпись и фамилия лица, ответственного за эксплуатацию изделия)

16. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

16 1. Гарантийный срок эксплуатации, прибора геологоразведочного сцинтилляционного СРП-88Н(1) устанавливается 18 месяцев со дня ввода его в эксплуатацию или по истечении гарантийного срока хранения.

• 16.2. Гарантийный срок храпения 18 месяцев со дня приемки изделия представителем отк

• 16.3. Безвозмездный ремонт или замена изделия в течение гарантийного срока производится предприятием-изготовителем при условии соблюдения потребителем правил' эк, плуатации, транспортирования и хранения.

• 16.4. В случае устранения неисправностей изделии (по рекламации) гарантийный ср< эксплуатации продлевается на время, в теч ние которого СРП-88Н (1) не использова; из-за обнаруженных неисправностей.

• 16.5. Выход из строя покупных изделий, п речисленных в разделе 18 настоящего пасло, та, по истечении их сроков гарантии не явд ется поводом для рекламации.

17. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

• 17.1. При отказе в работе или неисправности прибора геологоразведочного сцинтилляционного СРП-88Н (1) в период гарантийного срока эксплуатации потребителем должен быть составлен акт по форме, приведенной в приложении 1 о необходимости ремонта и отправки СР11-88Н (1) предприятию-изготовителю по адресу 322530, г. Желтые Воды, Д н е п ропегровской обл., ул, Гагарина < (адрес предприятия-изготовителя) или вызова его представителя но адре

(адре.с„предприятия-потребителя)

• 17.2. Все предъявляемые рекламации per стрируются в табл. 9.

Таблица 9

I

Краткое содержание рекламации I Меры, принятые по рекламации

• 18. ПЕРЕЧЕНЬ СОСТАВНЫХ ЧАСТЕЙ ИЗДЕЛИЯ С МЕНЬШИМИ ГАРАНТИЙНЫМИ СРОКАМИ, ЧЕМ НА ИЗДЕЛИЕ В ЦЕЛОМ

• 18.1. Перечень составных частей изделия с делие в целом, приведен в таблице 10. меньшими гарантийными сроками, чем на из-

  Наименование и тип изделия	Обозначение	Гарантийный срок эксплуатации	Гарантийный срок годности	Гарантийный срок хранения
  Фотоумножитель ФЭУ-60	ОДО:335.637 ТУ		4 годя Гарантийная наработка 1500 ч
  Детектор СДН30.10.40 СЧ	ОСТ6-09-112-86		4,5 года Гарантийная наработка 4000 ч	-
  Детектор СДП .30.25.40 СЧ	ОСТ6-09-112-86 1		4,5 года Гарантийная наработка 4000 ч
  	ч		'     -и

19. МЕТОДЫ ПОВЕРКИ

• 19.1. Операции поверки

• 19.1.1. При проведении поверки должны быть выполнены следующие операции:

внешний осмотр п. 19.5.3;

опробование, п. 19.5.4;

определение чувствительности блока детектирования п. 19.5.5.

• 19.J.2. При невыполнении одного из требований подраздела 19.5 методов поверки поверка должна быть прекращена.

  • 19.2. Средства поверки

    • 19.2.1. При проведении поверки должны быть применены следующие средства: образцовые источники радия-226 первого или второго разряда по ГОСТ 8.036-74, поверочная Дозиметрическая установка, удовлетворяющая требованиям ГОСТ 8.087-81 с типовым коллиматором диаметром 90 мм.

19 2 2. Все средства поверки должны иметь действующие свидетельства о поверке (метрологической аттестации).

iq ч’1 ^^{словия пов}ерки и подготовка к пей

• 19.3.1.^ При проведении поверки должны I ь соблюдены следующие условия: температура окружающего воздуха, °C . 20±5; относительная влажность воздуха, % .. 60± 15; атмосферное давление, кПа . ...101,3±4.

• 19.3.2. При поверке фон ионизирующего излучения не должен превышать 20 мкР/ч в месте нахождения блока детектирования или Должен быть учтен при проведении поверки.

• 19.4. Требования безопасности

• 19.4.1. Требования безопасности при подготовке и проведении поверки должны соответствовать ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-79, ГОСТ 12.0.004-79, «Основным санитарным правилам работы с радиоактивными веществами и другими источниками излучения (ОСП-72/87), Нормам радиационной безопасности (НРБ-76/87)» и действующим инструкциям по мерам безопасности.

• 19.4.2. Процесс поверки должен быть отнесен к особо вредным условиям труда.

• 19.5. Проведение поверки и обработка результатов измерений

• 19.5.1. К проведению поверки допускают лиц, аттестованных в качестве государственных или ведомственных поверителей в установленном порядке.

• 19.5.2. При выпуске прибор проходит государственную поверку, при эксплуатации ведомственную поверку. Периодичность поверки ■— 1 раз в год.

• 19.5.3. Внешний осмотр

• 19.5.3.1. При внешнем осмотре должно быть установлено: соответствие комплектности поверяемого прибора разделу 4 настоящего паспорта в объеме, необходимом . для поверки:

наличие свидетельства о предыдущей поверке;

отсутствие на приборе, блоке детектирования загрязнений, механических повреждений, влияющих на работу.

• 19.5.4. Опробование

• 19.5.4.1. При опробовании поверяемого прибора необходимо проверить:

действие органов управления (п.п. 7.1.1, 7.1.2 - для С.РП-88Н, п.п. 7.2.2—7.2.6 — для СРП-88Н1);

работоспособность источников питания (н.п. 7.1.3 7.1.6 ПС);

показания прибора при контроле его чувствительности от контрольного источника, входящего н комплект поверяемого прибора (п.п. 7.1.7, 7.1.8 — для СРП-8811, п.п. 7.2.7, 7.2.8 — для СРП-88Н1).

• 19.5.5. Определение чувствительности блока детектирования

• 19.5.5.1. Проверку чувствительности блока детектирования проводить в последовательности, изложенной ниже:

• 1) расположить па поверочной установке блок детектирования поверяемого прибора таким образом, чтобы ось коллиматора проходила через центр боковой поверхности сцинтиллятора, отмеченный кольцевой риской на корпусе блока детектирования;

• 2) установить в коллиматор источник ра-дия-226. Источник должен располагаться в коллиматоре перпендикулярно к направлению выхода пучка излучения;

• 3) включить прибор и установить диапазон «10», Изменяя расстояние между блоком детектирования и источником получить значение показаний на табло порядка 5-10³ с^-’. Если расстояние между блоком детектирования и источником в найденной точке окажется более 3 м или менее 0,5 м, необходимо выбрать другой источник, соответственно с меньшим или большим содержанием радия;

• 4) записать полученное в перечислении 3) расстояние R и снять три последовательны;; показания табло.

• 19.5.5.2. Определить среднее арифметическое значение показаний N, полученных по п. 19.5.5.1 (с учетом п. 19.3.2).

• 19.5.5.3. Рассчитать значение чувствительности блока детектирования по формуле:

N-R²

Кбд ----- е HR-D

м

где Ибд . чувствительность для 1 мг радия на расстоянии 1 м, м²-с^_1-мг^_|;

R   — расстояние, полученное    по.

п. 19.5.5.1, м;

N   — значение,    определенное    по,

‘п. 19.5.5.2, с^-1;

М — масса радия в источнике, мг;

н — линейный коэффициент ослабления, равный 0,0085 м^_|.

• 19.5.6. Полученное по п. 19.5.5.3 значение вносится в протокол поверки.

ФОРМА РЕКЛАМАЦИОННОГО АКТА УТВЕРЖДАЮ

Руководитель

(наименование эксплуатирующей организации)

(подпись)                          (И. О. Фамилия)

«------» --------------------------------------- 19------г.

РЕКЛАМАЦИОННЫЙ АКТ

<т «__—» ---------------- ^№ ----------------

а изделие --------------- -----------

(наименование по формуляру (паспорту), зап. номер

изделия, дата иВ-отовлсния)

комиссия в составе:

Председателя-------.

(Фамилия, И. О.)

членов___________ .  .-------

(Фамилия, И. О.)

Т --- с одной стороны

.                         (наименование эксплуатирующей организации)

редставнтеля ___________

(наименование предприятия-изготовителя, фамилия, и. о.)

другой стороны, ознакомившись с техническим состоянием изделия, установила:

1. _______________1______________

(излагается суть претензий)

• 2. Изделие с начала гарантийного срока наработало -_______________

(указать время наработки)

• 3. Технические данные неисправной (некомплектной составной части)

— -----------, заводской номер ______________________, изготовленной

(наименование)

редприятием_________«_____„ _____________________ 19_____ _Г-

(указать предприятие)

арангийный срок___ '    __

(указать вид гарантийного срока и его величину)

осгавная часть с начала гарантийного срока наработала _________________________________-

(указать величину наработки)

'пломбирована на предприятии пломбой № _________

• 4. Продолжительность, место и условия хранения изделия до составления настоящего акта

• 5. Данные об обслуживающем персонале ----------------—

(должность, квалификация)

• 6. Нарушение правил эксплуатации изделия (составной части)

  	(указать состояние пломб, нарушение
  7.	правил эксплуатационной документации)
  (описание внешнего проявления отказа; дата отказа;
  •	предполагаемая причина отказа;
  условия эксплуатации, в которых
  произошел отказ; наработка на отказ (средняя наработка на отказ);

время восстановления)

'8. Перечень составных частей (деталей) и материалов, которые должны быть высланы пр приятием для удовлетворения рекламации (устранения неисправности).

9. .____________________'___ __________________________

(наименование н адрес эксплуатирующей организации для высылки

10. Заключение комиссии j                                    к	составных частей и материалов)
-

11. Подписи

Типовая энергетическая зависимость чувствительности прибора геологоразведочного сцинтилляционного СРП-8811

ЖШ 1.289.386 ПС

ВНИМАНИЮ ПОТРЕБИТЕЛЕЙ

1 Пункт 3.3 настоящего паспорта дополнить в следующей редакции:

«3.3.

Примечания: 1.  . . .

2.

3. Чувствительность прибора СРП-88Н проверяют без реэиновщо колпачка на блоке БДПГ-22Н».

• 2. Пункт 3.18 настоящего паспорта читать в следующей редакции:

  «3.18.   . . .		Таблица 4
  Условное обозначение	Масса .рабочего коюЖктз, кг	Масса в укладочном ящике, кг.
  СРП-88Н	2,2	6,5          . -
  СРП-88Н1	4,1	15,5     »

• 3. Пункт 3.24 настоящего паспорта читать в следующей редакции: « серебро — 0,973 г; платина — 0,368 г».

• 4. Пункт 3.25 настоящего паспорта читать в следующей редакции: «алюминий и его сплавы — 1530 г; медь и медные сплавы — 72,5 г».

• 5. Пункт 19.11. настоящего паспорта читать- в следующей редакции:

«19.1.1  ...                       '

определение чувствительности и основной погрешности измерений прибора п. 19.5.5». 6 Пункт 19.5.5 настоящего паспорта читать в следующей редакции:

«19.5.5. Определение чувствительности и основной погрешности измерений прибора».

• 7. Пункт 19.5.5.3 настоящего паспорта читать в следующей редакции:

«19.5.5.3. Рассчитать значение чувствительности прибора по формуле:

где . .

1»~

Прибор считается прошедшим тах, рассчитанное по формуле:.	поверку, если значение основной погрешности А, в процен-
А =	Nnp—Ne -----• 100 , No

где Nnp — чувствительность прибора, определенная по п. 10.5.4.3,

No чувствительность, зафиксированная в табл. 1, не превышает ±10 %.»

ВНИМАНИЕ!

^уИК-01Н ЖШ3.031.035 вместо резонатора ^PK7d^7oi^^XL^{32, 768К}‘^ав может быть установлен резона-^T°?J ^^724A'⁸A^y',??i l^K-A-B или РК72ЧА-8АХ-32, 768К-Б-В %, подключенным од-к корпусу.

ВНИМАНИЕ!

В блоке 11ВК-32Н ЖШ5.104 430 вместо конденсатора типа К10-17 (поз. С15 ЖШ5.104.430) установлен КМ-56 того же номинала.

Допускается конденсатор С15 не устанавливать.

ВНИМАНИЕ!

В раздел 8 паспорта ЖШ1.289.386 ПС ввести п. 8.11.

8.11. При работе с прибором CPI1-88H с носимым вариантом прибора СРП-88Н1 при температуре от минус 10 до минус 20 ^иС отсчет показаний производится по стрелочному индикатору.
