ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

.Д. Меньшиков

Государственная система обеспечения единства измерений

УСТАНОВКИ РАДИОМЕТРИЧЕСКИЕ КОНТРОЛЬНЫЕ РПС-01А «Осока»

Методика поверки

РТ-МП-5 893-03-2019

Москва

2019

Настоящая методика поверки распространяется на установки радиометрические контрольные РПС-01А «Осока» (далее - установки), изготовленные обществом с ограниченной ответственностью «НТЦ Амплитуда», г.Москва, Зеленоград, и устанавливает методы и средства их первичной поверки при выпуске из производства и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - 2 года.

1 Операции поверки

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1- Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование:

  • 2.1 Проверка работоспособности

  • 2.2 Проверка соответствия программного обеспечения (ПО)

7.2

  • 7.2.1

  • 7.2.2

Да

Да

3 Определение метрологических характеристик:

7.3

3.1 Определение относительной погрешности измерений плотности потока альфа-частиц

7.3.1

Да

Да

3.2 Определение относительной погрешности измерений плотности потока бета-частиц в поддиапазоне 1

7.3.2

Да

Да

3.3 Определение относительной погрешности измерений плотности потока бета-частиц в поддиапазоне 2

7.3.3

Да

Да

Примечание - Поверка по пункту 3.3 проводится в случае наличия поддиапазона 2 измерений плотности потока бета-частиц в поверяемой установке (см. таблица 1.1 п. 1.2 Руководства по эксплуатации АЖНС.412125.002.РЭ).

  • 1.2 В случае ремонта блока (блоков) детектирования допускается по соответствующему заявлению владельца установки проводить первичную поверку после ремонта только по этому блоку (блокам) с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

  • 1.3 В соответствии с заявлением владельца установки допускается проводить периодическую поверку отдельных блоков детектирования с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки; при этом количество поверяемых блоков должно быть не менее 10.

2 Средства поверки
  • 2.1 При проведении поверки применяются средства поверки и вспомогательное оборудование, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование средства поверки и вспомогательного оборудования

Метрологические и технические характеристики

7.3.1

Рабочие эталоны не ниже 2-го разряда в соответствии с Приказом Росстандарта от 29.12.2018 № 2841 - радиометрические источники альфа-излучения типа 5П9 - 3 шт.

Номинальные значения внешнего альфа-излучения в тел. угле 2л ср. в следующих диапазонах, с’1:

1 -й источник - от 2 • 103 до 1 ■ 104;

  • 2- й источник - от 1 • 104 до 1 • 105;

  • 3- й источник - от 1105 до 6,6-10Доверительные границы относительной погрешности при доверительной вероятности 0,95 не более 6 %.

  • 7.3.2

  • 7.3.3

Рабочие эталоны не ниже 2-го разряда в соответствии с Приказом Росстандарта от 29.12.2018 № 2841 - радиометрические источники бета-излучения типа 6С0 - 3 шт.

Номинальные значения внешнего бета-излучения в тел. угле 2л ср. в следующих диапазонах, с*1:

1 -й источник - от 4• 103 до 2 • 104;

  • 2- й источник - от 2• 104 до 4• 104;

  • 3- й источник - от 2,7-104 до 2,6-105. Доверительные границы относительной погрешности при доверительной вероятности 0,95 не более 6 %.

  • 7.3.1

  • 7.3.2

  • 7.3.3

Термогигрометр ИВА-6Н (Регистрационный номер в ФИФ 46434-11)

Диапазон измерений температуры -от 0 до 60 °C;

пределы допускаемой абсолютной погрешности измерений температуры ±0,3 °C.

Диапазон измерений атмосферного давления от 300 до 110 гПа;

пределы допускаемой абсолютной погрешности измерений атмосферного давления ±2,5 гПа.

Диапазон измерений относительной влажности воздуха от 0 до 98 %; пределы допускаемой основной погрешности измерений относительной влажности при температуре 23 °C ±5%

  • 7.3.1

  • 7.3.2

  • 7.3.3

Портативный персональный компьютер (ноутбук)

Наличие Ethemet-разъема (RJ-45);

Установленный web-браузер;

Установленный табличный процессор (Microsoft Office Excel или LibreOffice Calc)

  • 2.2 Третий источник 6С0 применяется при определении относительной погрешности измерений плотности потока бета-частиц в поддиапазоне 2 по методике пункта 7.3.3.

  • 2.3 Допускается применение средств измерений температуры, давления и влажности, аналогичных по характеристикам, указанным в таблице 2.

3   Требования к квалификации поверителей
  • 3.1  Поверку могут проводить сотрудники (поверители) организаций, аккредитованных на право поверки средств измерений характеристик ионизирующих излучений и ядерных констант, допущенные к работе с источниками ионизирующих излучений в установленном порядке.

4   Требования техники безопасности
  • 4.1  При проведении поверки должны быть соблюдены требования безопасности следующих документов:

СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;

СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/20Ю)»;

Действующих правил по охране труда (правила безопасности) при эксплуатации электроустановок.

  • 4.2  К работе должны привлекаться только сотрудники, имеющие допуск к работе с источниками ионизирующих излучений.

Примечание - При использовании настоящей методики поверки целесообразно проверить действие ссылочных нормативных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет. Если заменен ссылочный нормативный документ, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений.

5   Условия поверки
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C                               от 15 до 25;

относительная влажность воздуха при 35 °C и более низких температурах без конденсации влаги, %, не более                                                       от 30 до 80;

атмосферное давление, кПа (мм. рт. ст.)              от 84 до 106,7 (от 630 до 800).

6   Подготовка к поверке
  • 6.1 Для проведения поверки необходимо провести следующие операции.

  • 6.1.1   Выполнить следующие подготовительные работы:

проверка комплектности установки;

проверка наличия эксплуатационной документации на установку;

проверка наличия эксплуатационной документации на средства поверки.

  • 6.1.2   Подготовить установку к работе согласно п. 2.2 Руководства по эксплуатации АЖНС.412125.002.РЭ (далее - РЭ).

  • 6.1.3   Установить время измерений 20 с ((РЭ, Приложение Б, п. Б.2.4.1).

  • 6.1.4   Провести измерения фона по п. 2.4.1 РЭ, время измерения 30 с (РЭ, Приложение Б, п. Б.2.4.1).

  • 6.1.5   Для радиометрических источников альфа-излучения типа 5П9 из Таблицы 2 рассчитать плотность потока альфа-частиц Фн в мин'1- см'2 по формуле (1):

N•60

ф„=— (1)

где N - значение внешнего излучения источника из свидетельства о поверке (сертификата калибровки), с'1;

S - площадь активной части источника типа 5П9 - 100 см2.

  • 6.1.6   Для радиометрических источников бета-излучения типа 6С0 из Таблицы 2 рассчитать плотность потока бета-частиц Фн в мин'1- см'2 по формуле (2):

N • 60

Фн = —— • ехр(-ЛТ)                       (2)

где N - значение внешнего излучения источника из свидетельства о поверке (сертификата калибровки), 1/с;

S - площадь активной части источника типа 6С0 - 160 см2;

1     ln(2)                                       -1

Л =--постоянная распада, лет ;

*1/2

Л/2 ~ период полураспада Sr-90 (28,8 лет);

Т - время, прошедшее со дня поверки (калибровки), лет.

7 Проведение поверки
  • 7.1 Внешний осмотр

  • 7.1.1   При внешнем осмотре должно быть установлено:

  • - соответствие комплектности установки требованиям эксплуатационной документации;

  • - наличие маркировки (наименование или товарный знак предприятия-изготовителя, тип и заводской номер установки) и исправных пломб на корпусе установки;

  • - отсутствие механических повреждений корпуса, ручек управления и соединительных проводов;

  • - наличие заземления установки.

  • 7.1.2   При нарушении вышеприведенных требований установка к поверке не допускается.

  • 7.2 Опробование

  • 7.2.1 Проверка работоспособности

  • 7.2.1.1 При включении установки убедиться, что происходит инициализация программного обеспечения и на жидкокристаллическом дисплее высвечивается заставка, показанная на рисунке 1 (см. Приложение Б РЭ), и фигурка человека крутится.

Имиимдлмзацмя

vibo

Рисунок 1 - Заставка на жидкокристаллическом дисплее при включении установки

  • 7.2.2 Проверка соответствия программного обеспечения (ПО)

  • 7.2.2.1 Для проверки соответствия идентификационных данных ПО выполнить следующие действия

  • 1) считать номер версии ПО, появляющийся при включении установки на заставке (рисунок 1);

  • 2) выбрать в меню пункт «О программе» (см. РЭ, Приложение Б, п. Б.2.6) и в открывшемся окне на дисплее считать идентификационное наименование ПО и номер версии ПО (рисунок 2).

О программе

rtJ АМПЛИТУДА

F

Осока. V 1.0.0

ООО "Н1Ц Анилигуда"

оборудование дли радиационного конiроля и ыдерной медицины

I              п(хх>н>к>

WWW aaijifc гм

Рисунок 2 - Сведения о программном обеспечении

  • 7.2.2.2 Результаты поверки считаются положительными, если идентификационные данные ПО установки, определенные в 1) и 2) пункта 7.2.2, соответствуют данным таблицы 3.

Таблица 3

Идентификационные данные (признаки) ПО

Значение

Идентификационное наименование ПО

Осока

Номер версии (идентификационный номер) ПО

vl.X.Y

7.3 Определение метрологических характеристик

  • 7.3.1 Определение относительной погрешности измерений плотности потока альфа-частиц

  • 7.3.1.1 Для определения относительной погрешности измерений плотности потока альфа-частиц необходимо выполнить следующие операции:

  • 1) подготовить установку к работе согласно п. 6.1;

  • 2) подготовить к работе три источника альфа-излучения типа 5П9 в соответствии с таблицей 2;

  • 3) установить выносной блок детектирования БДПА-01А на первый источник типа 5П9 и провести измерения плотности потока альфа-частиц в соответствии с п. Б.2.2 Приложения Б РЭ.

Примечание - Программное обеспечение автоматически проводит последовательно И измерений, сохраняет результаты измерений и экспортирует в файл CVS (см. п.Б.2.2.1 Приложения Б РЭ), который может быть загружен на внешний компьютер через Ethernet.

  • 4) повторить измерения по пункту 3) со вторым и третьим источником 5П9.

  • 7.3.2 Определение относительной погрешности измерений плотности потока бета-частиц в поддиапазоне 1.

  • 7.3.2.1 Для определения относительной погрешности измерений плотности потока бета-частиц в поддиапазоне 1 необходимо выполнить следующие операции:

  • 1) подготовить установку к работе согласно п. 6.1;

  • 2) подготовить к работе четыре источника бета-излучения типа 6С0, аттестованных в качестве рабочих эталонов не ниже 2-го разряда в соответствии с таблицей 2;

  • 3) установить первый источник типа 6С0 на любой блок детектирования БДПБ с использованием держателя источника и провести измерения плотности потока бета-частиц в соответствии с п. Б.2.2 Приложения Б РЭ (см. примечание к 3) п. 7.3.1.1);

  • 4) повторить измерения по пункту 3) со вторым и третьим источником 6С0;

  • 5) провести измерения по 3) и 4) для всех блоков детектирования БДПБ.

Примечание - Для блоков БДПД-03-01А и БДПД-04А источник 6С0 установить в любое крайнее положение (см. рисунок 3).

BSS3I HS9

БДПБ-2-01А

БДПБ-3-01А

БДПБ-4-01А

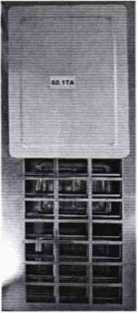

Рисунок 3 - Положение источников 6С0 на блоках БДПБ при поверке

  • 7.3.3 Определение относительной погрешности измерений плотности потока бета-частиц в поддиапазоне 2

  • 7.3.3.1 Для определения относительной погрешности измерений плотности потока бета-частиц в поддиапазоне 2 необходимо выполнить следующие операции:

  • 1) подготовить установку к работе согласно п. 6.1;

  • 2) подготовить к работе 4-й источник бета-излучения типа 6С0, аттестованный в качестве рабочего эталона не ниже 2-го разряда в соответствии с таблицей 2;

  • 3) установить фильтр, входящий в комплектность установки, на решетку любого блока детектирования БДПБ;

  • 4) установить подготовленный источник типа 6С0 на фильтр с использованием держателя источника;

  • 5) включить в меню программного обеспечения поддиапазон 2;

  • 6) провести измерения плотности потока бета-частиц в соответствии с п. Б.2.2 Приложения Б РЭ (см. примечание к 3) п. 7.3.1.1);

  • 6) провести измерения по 3) - 6) для всех блоков детектирования БДПБ.

  • 7.3.4 Обработка результатов измерений

  • 7.3.4.1 Провести следующие расчеты, используя результаты измерений плотности потока альфа- и бета-частиц (далее - плотности потока частиц) для измерений каждого источника на каждом блоке детектирования:

  • - рассчитать среднее значение плотности потока частиц Фк по формуле (1) для каждого А:-того источника:

—г У Фк

фк-kZL                                 (1)

и

где Ф^ - f-e измеренное значение плотности потока частиц к-го источника, мин'1 см, Фк - среднее значение плотности потока альфа-частиц к-го источника, мин'1 см’2п - количество измерений, n=l 1;

- рассчитать относительную погрешность измерений плотности потока частиц 5к(Ф)по формуле (2):

5*(ф) = ±^-юо                      (2)

Фр

где Ф„ - номинальное значение плотности потока частиц к-го источника с поправкой на распад, мин’1 см’2 (см. п. 6.1.6);

  • - рассчитать верхние границы оценок погрешности (без учета знака) измерений плотности потока частиц 8к (Ф)по формуле (3):

Зв (Ф) = |5к(Ф)| + 5^(Ф)                             (3)

где <^(Ф) - погрешность (расширенная неопределенность) поверки (калибровки) £-го эталонного источника по плотности потока альфа- или бета-частиц, %.

Примечание - Для расчётов допускается использовать EXCEL.

Результаты поверки считаются положительными, если для всех источников и всех измеренных блоков детектирования:

  • - относительная погрешность измерений плотности потока частиц 5к(Ф) находится в пределах ±15 %;

  • - выполняется условие: 6к(Ф) < 15.

8 Оформление результатов поверки
  • 8.1 Оформление протокола

  • 8.1.1 По результатам поверки оформляется протокол поверки. Форма протокола поверки произвольная. В протоколе должны быть указаны следующие данные:

  • - наименование документа «Протокол поверки»;

  • - наименование и адрес организации, проводящей поверку;

  • - наименование организации, которой принадлежит средство измерений;

  • - наименование изготовителя средства измерений;

  • - наименование поверяемого средства измерений;

  • - дата, условия и место проведения поверки;

  • - эталоны и вспомогательное оборудование;

  • - результаты проверки внешнего вида, опробования, подтверждения соответствия программного обеспечения (ПО) СИ;

  • - для всех блоков детектирования, прошедшим измерения - все измеренные значения плотности потока частиц и значения оценок верхних границ оценок погрешности

8.2 Оформление свидетельства о поверке/извещение о непригодности

  • 8.2.1 При положительных результатах поверки выдается свидетельство о поверке согласно действующим правовым нормативным документам.

  • 8.2.2 В случае поверки по отдельным блокам детектирования (см.п. 1.2 ) в свидетельстве указываются номера этих блоков.

  • 8.2.3 При отрицательных результатах поверки выдается извещение о непригодности с указанием причин.

Начальник лаборатории

Менделеевского филиала

И.В. Акимов

М.В. Чаузова

ФБУ «Ростест-Москва»

Главный специалист лаборатории Менделеевского филиала

ФБУ «Ростест-Москва»

9
