УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе

ФГУП «ВНИИФТРИ»

А.Н. Щипунов £4      2020 г.

2020 г.

Государственная система обеспечения единства измерений

Измерители плотности потока энергии NRPM-OTA

МЕТОДИКА ПОВЕРКИ

1425.8663.02-05 МП

р.п. Менделеево 2020 г.

Содержание

Подготовка к проведению поверки

обеспечения

  • 8.3   Определение относительной погрешности измерений плотности потока энергии 8

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок измерителей плотности потока энергии NRPM-OTA (далее - измерители NRPM-OTA), изготавливаемых «Rohde&Schwarz GmbH & Со. KG», Германия.

Первичной поверке подлежат измерители NRPM-OTA до ввода в эксплуатацию и выходящие из ремонта.

Периодической поверке подлежат измерители NRPM-OTA, находящиеся в эксплуатации и на хранении.

  • 1.2 Интервал между поверками 1 (один) год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки измерителей NRPM-OTA должны быть выполнены операции, у казан н ы е в табл и це 1.

Таблица 1

Наименование операции

Пункт МП

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

8.1

+

+

Опробование и проверка идентификационных данных (признаков) программного обеспечения

8.2

+

+

Определение относительной погрешности измерений плотности потока энергии

8.3

+

+

  • 2.1 Допускается проведение поверки измерителей NRPM-OTA с неполным составом антенных модулей и на сокращенном диапазоне частот, которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки.

Соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке.

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки измерителей NRPM-OTA должны быть применены средства измерений, указанные в таблице 2.

Таблица 2

Пункт

МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.3

Государственный первичный эталон единицы плотности потока энергии электромагнитного поля в диапазоне частот (0.3-178.0) ГГц ГЭТ160-2006

  • 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

  • 3.3  Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

  • 3.4 При поверке использовать персональный компьютер (далее - ПК), удовлетворяющий следующим требованиям:

  • - операционная система Windows Microsoft;

  • - процессор с тактовой частотой не менее 2 ГГц

  • - оперативное запоминающее устройство 4 Гбайт;

  • - не менее 100 Мбайт свободного места на накопительном жестком диске;

  • - разрешение экрана не менее 1024 на 768;

  • - не менее одного свободного порта USB 2.0 (3.0);

  • - установлен драйвер, поддерживающий функции передачи данных (I/O) (программная библиотека R&S VISA);

  • - установлен набор инструментов R&S NRP Toolkit, в том числе визуализатор мощности R&S Power Viewer.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1  Поверка должна осуществляться лицами со среднетехническим или высшим техническим образованием, аттестованными в качестве поверителей в области радиотехнических измерений в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Измеритель плотности потока энергии NRPM-OTA. Руководство по эксплуатации 1425.8663.02-05 РЭ» (далее - 1425.8663.02-05 РЭ).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001. РД 153-34.0-03.150-00. а также требования безопасности, приведённые в 1425.8663.02-05 РЭ и эксплуатационной документации на средства поверки.

  • 5.2 Средства поверки должны быть надежно заземлены в соответствии с документацией.

  • 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от 15 до 25 °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 630 до 795 мм рт. ст.

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 7.1  Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в РЭ на измерители NRPM-OTA и в руководствах по эксплуатации применяемых средств поверки.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 Внешний осмотр измерителя NRPM-OTA проводить визуально без вскрытия. При этом необходимо проверить:

  • - комплектность, маркировку и пломбировку согласно эксплуатационной документации;

  • - отсутствие видимых механических повреждений антенного модуля NRPM-A90, антенного модуля NRPM-A90D. модуля кабельного ввода NRPM-ZD3, модуля интерфейсов NRPM-Z3, модуля кабельного ввода R&S NRPM-ZD3 и модуля датчика NRPM3, входящих в комплект поставки измерителя NRPM-OTA;

  • - чистоту и исправность разъемов на всех устройствах, входящих в комплект поставки испытуемого измерителя NRPM-OTA;

  • - состояние соединительных кабелей, входящих в комплект поставки;

  • - прочность крепления элементов конструкции антенного модуля NRPM-A90;

  • - прочность крепления элементов конструкции антенного модуля NRPM-A90D.

  • 8.1.2 Результат внешнего осмотра считать положительным, если:

  • - комплектность соответствуют разделу 1.3 документа 1425.8663.02-05 РЭ;

  • - заводские номера модулей на их корпусе, соответствуют заводским номерам в разделе 1.3 1425.8663.02-05 РЭ;

  • - маркировка и пломбировка соответствуют п. 1.6 1425.8663.02-05 РЭ;

  • - разъемы всех модулей и кабелей целы и чисты;

  • - соединительные кабели, входящих в комплект поставки, не имеют механических повреждений.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

8.2 Опробование и проверка идентификационных данных (признаков) программного обеспечения
  • 8.2.1 Извлечь транспортные заглушки антенного модуля NRPM-A90 (антенного модуля NRPM-A90D). модуля датчика NRPM3, модуля кабельного ввода NRPM-ZD3, модуля интерфейсов NRPM-Z3.

  • 8.2.2 Установить на используемый в ходе испытаний ПК драйвер, поддерживающий функции передачи данных (I/O) (программная библиотека R&S VISA), и набор инструментов R&S NRP Toolkit, в том числе визуализатор мощности R&S Power Viewer.

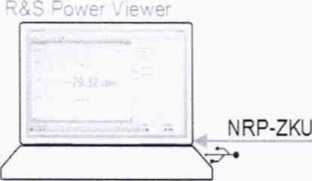

  • 8.2.3 Собрать измеритель NRPM-OTA в соответствии с рисунком 1. Для чего выполнить следующие операции:

  • - подсоединить антенный модуль NRPM-A90 (или NRPM-A90D) к модулю интерфейсов NRPM-Z3 чрез модуль кабельного ввода NRPM-ZD3;

  • - подсоединить модуль интерфейса NRPM-Z3 к модулю датчика NRPM3;

  • - подсоединить модуль датчика NRPM3 к ПК с помощью кабеля NRP-ZKU.

Присоединить измеритель NRPM-OTA к компьютеру.

NRPM3

---------L NRPM-ZKD3

◄---

NRPM-ZD3

RF test box

NRPM-A90

Рисунок 1

  • 8.2.4 Включить питание ПК, загорание зеленого светодиодного индикатора состояния датчика NRPM3 означает готовность измерителя NRPM-OTA к работе.

  • 8.2.5 Запустить на ПК программу R&S Power Viewer и на экране ПК наблюдать окно измерений (виртуальную панель управления) (рисунок 2).

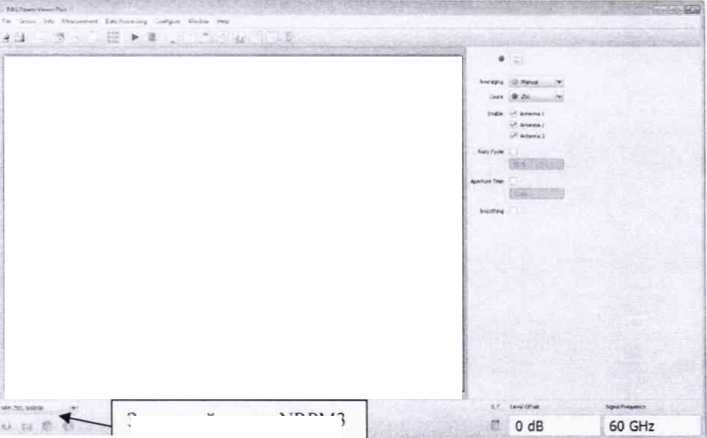

    Рисунок 2

    Заводской номер NRPM3

  • 8.2.6 В появившемся окне измерений наблюдать (см. рисунок 2) заводской номер подключенного модуля датчика NRPM3, результат наблюдения зафиксировать в рабочем журнале.

  • 8.2.7 Для просмотра идентификационного наименования ПО и его версии нажать клавиши Clrl+A. наблюдать окно, приведенное на рисунке 3.

Результаты просмотра идентификационных данных ПО зафиксировать в рабочем журнале.

Идентификационное наименование ПО

R&S! Power Viewer

V 10.1. 4.7.2018 Build: 6759 Rev: 2648

Copyright © 2008-2018. ROHDE & SCHWARZ Gfn&H & Co KG for custome- supoon please contact

...                         >'.Т1й4Г445т

for legal information piease refer to tt-tiwarrcoff-

Additional Information

NroContro :2.dn V 3.723

VXI РпР

Qt

VISA

Re. 3.5.1.0.01/2017

5.11.0

17.0.049152. Nationa: instruments

Sett ngs

C 'Users/rabymn/ AeoData/Roaming/ Ronce-Scnv/arz/Ро'лег Viewer/sett ir>gs.ini

64 Bit

No

OK

Рисунок 3

  • 8.2.8  Результаты проверки идентификационных данных (признаков) ПО считать положительными, если:

  • - заводской номер на корпусе модуля датчика NRPM3 совпадает с заводским номером, полученным в п. 8.2.6.

  • - идентификационные данные, полученные в п. 8.2.7:

  • - идентификационное наименование ПО: R&S Power Viewer;

  • - версия ПО: V 10.1 и выше.

В противном случае результаты проверки идентификационных данных (признаков) программного обеспечения считать отрицательными и дальнейшие операции поверки не проводить.

  • 8.2.9 Перейти к исходной виртуальной панели управления.

Последовательно выполнить следующие операции:

  • - в нижней части виртуальной панели управления выбрать модуль датчика:

  • - в правой части в виртуальной панели управления выбрать модули антенны, используемые при измерениях;

  • - задать параметры для конфигурации измерений плотности потока энергии (далее - ППЭ) в дБ относительно I Вт/м“ (для чего следует открыть меню программы PowerWiever Configure -Preferences - Debug и задать следующие команды:

otasingle.cmd=SENSe:CIlAnnel I :ENABIe I

oiasingle.cmd=CALC:MA ГН "PDEN”).

  • - установить в «Signal Frequency» значение «60 GHz»;

  • - нажмите виртуальную кнопку установки нуля «Zeroing»;

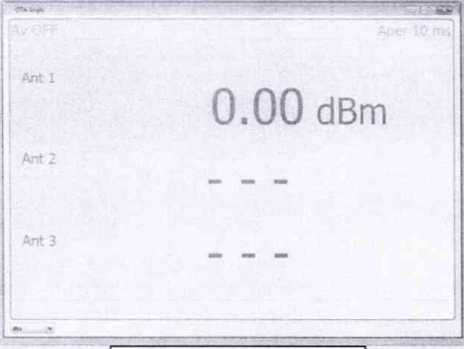

  • - запустите измерения, нажав виртуальную кнопку       .

  • - измеритель NRPM-OTA собран в соответствии с рисунком 1;

  • - после включения питания ПК светодиодный индикатор состояния модулю датчика NRPM3 имеет зеленый цвет:

  • - заводской номер NRPM3 на экране ПК соответствует номеру на его корпусе;

  • - результаты проверки идентификационных данных (признаков) программного обеспечения положительные;

  • - заводской номер NRPM3 на экране ПК соответствует номеру на его корпусе;

  • - после выполнения команды «установка нуля» показания измерителя NRPM-OTA не более «~30 dBm».

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

8.3 Определение относительной погрешности измерений плотности потока энергии
  • 8.3.1 Определение относительной погрешности измерений ППЭ проводить на частотах [. 18.0: 20.0; 25.86; 30.00; 37,50; 40,0: 44,00: 53,57; 60,00: 65,00; 70,00; 75,00; 78,33; 80,00; 90.00 ГГц и ППЭ в месте расположения антенного модуля поверяемого измерителя NRPM-OTA от 5 до 20 мкВт-cm -.

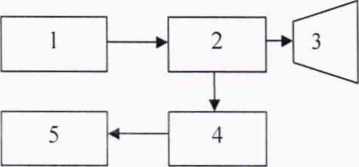

  • 8.3.2 Для проведения измерений собрать схему, приведенную на рисунке 4.

  • 1 - генератор сигналов из состава ГЭТ 160-2006

  • 2 - ответвитель

  • 3 - излучатель из состава ГЭТ 160-2006

  • 4 - приемный преобразователь из состава ГЭТ 160-2006

  • 5 - измеритель мощности из состава ГЭТ 160-2006

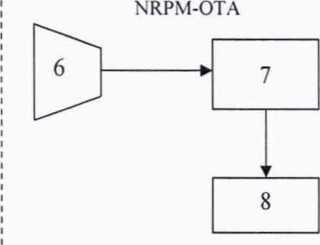

  • 6 - антенный модуль NRPM-A90 (NRPM-A90D)

  • 7 - датчик NRPM3

8-ПК

NRPM-OTA - испытываемый измеритель NRPM-OTA, собранный в соответствии с п. 2.4.2

Рисунок 4

  • - измеритель NRPM-OTA собран в соответствии с рисунком 1;

  • - после включения питания ПК светодиодный индикатор состояния модулю датчика NRPM3 имеет зеленый цвет:

  • - заводской номер NRPM3 на экране ПК соответствует номеру на его корпусе;

  • - результаты проверки идентификационных данных (признаков) программного обеспечения положительные:

  • - заводской номер NRPM3 на экране ПК соответствует номеру на его корпусе;

  • - после выполнения команды «установка нуля» показания измерителя NRPM-OTA не более «-60 dBm».

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

8.3 Определение относительной погрешности измерений плотности потока энергии
  • 8.3.1 Определение относительной погрешности измерений ППЭ проводить на частотах /: 18.0; 20,0: 25.86; 30,00: 37,50; 40.0; 44,00: 53,57; 60,00; 65,00; 70,00; 75,00; 78,33; 80,00; 90,00 ГГц и ППЭ в месте расположения антенного модуля поверяемого измерителя NRPM-OTA от 5 до 20 мкВт см-2.

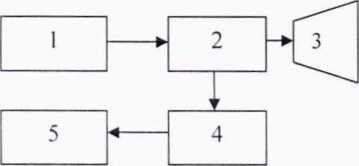

  • 8.3.2 Для проведения измерений собрать схему, приведенную на рисунке 4.

  • 1 - генератор сигналов из состава ГЭТ 160-2006

  • 2 - ответвитель

  • 3 - излучатель из состава ГЭТ 160-2006

  • 4 - приемный преобразователь из состава ГЭТ 160-2006

  • 5 - измеритель мощности из состава ГЭТ 160-2006

  • 6 - антенный модуль NRPM-A90 (NRPM-A90D)

  • 7 - датчик NRPM3

8-ПК

NRPM-OTA - испытываемый измеритель NRPM-OTA, собранный в соответствии с п. 2.4.2

Рисунок 4

  • - измеритель NRPM-OTA собран в соответствии с рисунком 1;

  • - после включения питания ПК светодиодный индикатор состояния модулю датчика NRPM3 имеет зеленый цвет;

  • - заводской номер NRPM3 на экране ПК соответствует номеру на его корпусе;

  • - результаты проверки идентификационных данных (признаков) программного обеспечения положительные:

  • - заводской номер NRPM3 на экране ПК соответствует номеру на его корпусе;

  • - после выполнения команды «установка нуля» показания измерителя NRPM-OTA не более «—60 dBm».

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

8.3 Определение относительной погрешности измерений плотности потока энергии
  • 8.3.1 Определение относительной погрешности измерений ППЭ проводить на частотах /:

18.0: 20,0: 25,86: 30.00: 37.50; 40,0; 44.00; 53,57; 60,00; 65,00; 70,00; 75,00; 78,33; 80,00; 90,00 ГГц и ППЭ в месте расположения антенного модуля поверяемого измерителя NRPM-OTA от 5 до 20 мкВт-см

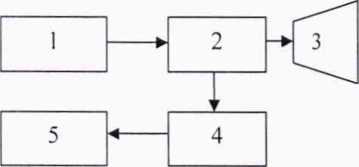

  • 8.3.2 Для проведения измерений собрать схему, приведенную на рисунке 4.

  • 1 - генератор сигналов из состава ГЭТ 160-2006

  • 2 - ответвитель

  • 3 - излучатель из состава ГЭТ 160-2006

  • 4 - приемный преобразователь из состава ГЭТ 160-2006

  • 5 - измеритель мощности из состава ГЭТ 160-2006

  • 6 - антенный модуль NRPM-A90 (NRPM-A90D)

  • 7 - датчик NRPM3

8-ПК

NRPM-OTA - испытываемый измеритель NRPM-OTA, собранный в соответствии с п. 2.4.2

Рисунок 4

Таблица 3

Диапазон частот. ГГц

Генератор сигналов

Излучатель

Измеритель мощности

Приемный преобразователь

от 18 до 25.86 ГГц включ.

Г4-155

П6-30/1

МЗ-22А

М5-44

от 26.5 до 37.5 ГГц включ.

Г4-156

П6-10А

МЗ-22А

М5-45

от 39.0 до 53.57 ГГц включ.

Г4-141

ДУЛ.2.Э008.000

МЗ-22А

М5-49

от 54.0 до 78.33 ГГц включ.

Г4-142

ДУЛ.2.Э008.000-01

МЗ-22А

М5-50

от 80.0 до 90,0 ГГц включ.

РГ4-14

ДУЛ.2.Э008.001

Я2М-66

ПП-12

Антенный модуль измерителя NRPM-OTA устанавливать так. чтобы центр антенны находился в центре апертуры излучателя.

Все измерения проводить при расстоянии между излучателем и фазовым центром антенного модуля NRPM-A90 равным 100 см.

  • 8.3.3 Включить питание ПК, загорание зеленого светодиодного индикатора состояния датчика NRPM3 означает готовность поверяемого измерителя NRPM-OTA к работе.

Запустить на ПК программу R&S Power Viewer Plus и на экране ПК наблюдать виртуальную панель управления (рисунок 2).

Установить в открывшемся окне режим измерений ППЭ в дБ (1 Вт-м'2) (для чего следует открыть меню программы PowerWiever Configure - Preferences - Debug и задать следующие команды:

otasingle.cmd SFNSe:CHAnnel I :ENABle 1

olasingle.cmd=CALC:MA ГН "PDEN").

  • 8.3.4 Включить генератор сигналов, измеритель мощности, установить на генераторе сигналов частоту измерений и уровень ППЭ в соответствии с п. 8.3.1.

  • 8.3.5 С помощью опорно-поворотного устройства добиться максимального значения принимаемого сигнала (по показаниям на ПК в окне индикации) поверяемым измерителем NRPM-OTA. определяемого ориентацией антенного модуля NRPM-A90 (NRPM-A90D) относительно падающей волны от излучателя.

  • 8.3.6 Одновременно произвести отсчет и зарегистрировать в рабочем журнале:

  • - показания поверяемого измерителя NRPM-OTA /7. (/), в дБ (1 Вт-см'2);

  • - показания измерителя мощности в боковом плече ответвителя на входе излучателя Рэ(/;), в мВт.

  • 8.3.7 Рассчитать значение ППЭ эталонного 77э(/) по формуле:

= (1)

где А',(./’) ~ коэффициент калибровки излучающего модуля в см’2.

Результат вычислений зафиксировать в рабочем журнале.

  • 8.3.8 Рассчитать эталонное значение ППЭ в дБ (1 мкВт-см'2) по формуле:

^£(Z) = ю •№(/))•

  • 8.3.9 Для всех полученных           и 77л(/) вычислить значения относительной

погрешности измерений ППЭ Зппэ, в дБ. по формуле:

ППЭ

(2)

Результат вычислений зафиксировать в рабочем журнале.

  • 8.3.10 Результаты поверки считать положительными, если значения Зппэ находятся:

  • - для антенного модуля NRPM-A90 в пределах ±1,0 дБ;

  • - для антенного модуля NRPM-A90 D в пределах ±1,3 дБ.

В противном случае результаты поверки считать отрицательными.

9 ФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Измеритель NRPM-OTA признается годным, в комплекте с антеннами модулями, для которых все результаты поверки положительные.

  • 9.2 На измеритель NRPM-OTA, который признан годным, выдается свидетельство о поверке по установленной форме с указанием антенного модуля и модуля датчика (наименование, заводской номер).

Знак поверки наносить в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

  • 9.3 При выполнении сокращенной поверки (на основании решения или заявки на проведение поверки, эксплуатирующей организации) в свидетельстве о поверке указывать диапазон частот на котором выполнена поверка.

  • 9.4 При отрицательных результатах поверки измеритель NRPM-OTA к применению не допускается и на него выдается извещение о непригодности с указанием причин забракования.

Начальник ПИО-1 ФГУП «ВНИИФТРИ»

Начальник лаборатории 132 ФГУП «ВНИИФТРИ»

О.В.Каминский

Колотыгин

10

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
