Методика поверки «ГСОЕИ. Расходомеры-счетчики жидкости ультразвуковые КАРАТ-520» (МП 22-221-2012)

ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ (ФГУП «УНИИМ»)

УТВЕРЖДАЮ

Зам. директбраДлУП «УНИИМ»

ДХл       В .В. Казанцев

« 7^» .Л&2Л-__________2012 г.

Государственная система обеспечения единства измерений

Расходомеры-счетчики жидкости ультразвуковые

КАРАТ-520

Методика поверки

МП 22-221-2012

Екатеринбург

2012 '

Разработана: Федеральным государственным унитарным предприятием

Уральский научно - исследовательский институт метрологии (ФГУП «УНИИМ») ООО Научно - производственное предприятие «Уралтехнология»

Исполнители: Аверкиев М.В., с.н.с. ФГУП «УНИИМ»;

Зенков В.В., ведущий инженер ООО НПП «Уралтехнология».

Утверждена: ФГУП «УНИИМ» « & »           2012 г.

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 НОРМАТИВНЫЕ ССЫЛКИ

• 3 ОПЕРАЦИИ ПОВЕРКИ

• 4 СРЕДСТВА ПОВЕРКИ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К ПОВЕРИТЕЛЯМ

• 6 УСЛОВИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А Схемы подключения эталонов и приспособлений при поверке расходомера

ПРИЛОЖЕНИЕ Б Форма протокола поверки

Государственная система обеспечения единства измерений Расходомеры-счетчики жидкости ультразвуковые КАРАТ-520

Методика поверки

Настоящий документ распространяется на расходомеры-счетчики жидкости ультразвуковые КАРАТ-520, изготавливаемые по ТУ 4213-009-32277111-2012 и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 4 года.

В настоящей методике использованы ссылки на НД, приведенные в таблице 1. Таблица 1

• 3.1 При проведении поверки, выполняют операции, приведенные в таблице 2.

Таблица 2

• 3.2 При получении отрицательных результатов на любой из операций поверки расходомер направляется на предприятие-изготовитель или в сервисный центр предприятия-изготовителя для устранения обнаруженного недостатка.

• 4.1 Перечень эталонных средств измерений и вспомогательных средств, применяемых при поверке, приведен в таблице 3.

Таблица 3

• 4.2 Допускается применение средств поверки, отличающихся от указанных в таблице 3, но обеспечивающих определение (контроль) метрологических характеристик с требуемой точностью.

• 4.3 Все СИ должны иметь действующие документы о поверке.

• 5.1 При работе с расходомерами опасным производственным фактором является теплоноситель, находящийся под давлением до 1,6 МПа.

• 5.2 При проведении поверки необходимо соблюдать «Правила эксплуатации теплопотребляющих установок и тепловых сетей потребителей», «Правила техники безопасности при эксплуатации теплопотребляющих установок и тепловых сетей потребителей», требования, установленные ГОСТ 12.2.007.0 и специальные требования безопасности, изложенные в эксплуатационной документации на расходомеры.

• 5.3 К поверке расходомеров допускаются лица, изучившие руководство по эксплуатации на расходомеры и эксплуатационную документацию на средства поверки, имеющие группу по электробезопасности не ниже 2 и аттестованные в качестве поверителей средств измерений в соответствии с ПР 50.2.012.

• 6.1 При проведении поверки расходомеров необходимо соблюдать следующие условия:

• - температура окружающего воздуха: (25±5) °C;

• - относительная влажность воздуха: от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа.

• 7.1 Поверка расходомера проводится при наличии паспорта и руководства по эксплуатации.

• 7.2 Перед началом поверки необходимо:

• - проверить наличие действующих документов о поверке и аттестации на все средства измерения;

• - проверить герметичность соединения расходомера с поверочной расходомерной установкой. Для этого при открытом запорном устройстве перед расходомером подать рабочее давление поверочной жидкости. Соединение считается герметичным, если в течение 5 минут при рабочем давлении не обнаружено падения капель или течи воды.

• - для удаления воздуха из трубопроводов расходомерной установки пропустить жидкость через расходомер при максимальном поверочном расходе.

• 7.3 Перед поверкой расходомер выдерживают в нормальных условиях по 6.1 не менее 2 часов.

• 8.1 Внешний осмотр

При внешнем осмотре необходимо проверить:

• - наличие комплектности в соответствии с ЭД;

• - отсутствие видимых механических повреждений в виде сколов, царапин и вмятин, а также следов коррозии материалов, из которых изготовлены составные части расходомера;

• - маркировочные обозначения должны быть четкими, легко читаемыми и соответствовать их функциональному назначению;

• - наличие и целостность пломб изготовителя, других клейм и пломб, предусмотренных ЭД на расходомер.

• 8.2 Опробование

  • 8.2.1 Для батарейного исполнения расходомера с помощью вольтметра произвести измерение напряжения на выводах батарейки. Если напряжение ниже 3,3 В, элемент питания подлежит замене.

  • 8.2.2 Провести диагностику состояния. Проверить состояние, индицируемое на ЖК-индикаторе, согласно руководства по эксплуатации на расходомер:

• - при отсутствии воды в проточной части расходомера ЖК-индикатор погашен. При поднесении магнита к боковой стенке электронного блока должна выводиться надпись «по FLUId»;

• - при наличии воды должны поочерёдно (интервал 3-4 сек) отображаться: нулевой расход, накопленный объём, наработка в часах.

• 8.2.3 Результаты проверки считают положительными, если индицируемое состояние соответствует 8.2.3.

• 8.3 Подтверждение соответствия программного обеспечения (ПО)

  • 8.3.1 Проверка идентификационных данных программного обеспечения расходомеров проводится вызовом идентификационных данных встроенного программного обеспечения на ЖК-индикаторе расходомера. Проточная часть расходомера должна быть заполнена водой.

  • 8.3.2 При поднесении магнита к боковой стенке электронного блока (рисунок А1, Приложение А) начинают поочерёдно выводиться следующие параметры:

• - заводской номер прибора;

• - версия встроенного ПО;

• - контрольная сумма встроенного ПО;

• - вес импульса;

• - контрольная сумма калибровочных коэффициентов.

• 8.3.3 Результаты считают положительными, если идентификационные данные программного обеспечения (номер версии ПО и контрольная сумма ПО) расходомеров КАРАТ-520 соответствуют приведенным в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения расходомеров

КАРАТ-520

8.4 Определение метрологических характеристик

8.4.1 Определение относительной погрешности при измерении времени

• 8.4.1.1 Относительная погрешность расходомера при измерении времени определяется измерением периода следования импульсов контрольной частоты Т_изм встроенного тактового генератора расходомера.

• 8.4.1.2 Перевести расходомер в тестовый режим, замкнув перемычкой контакты 4 и 6 или 5 и 7 разъёма «DATA». Подключить вход частотомера к контактам «OUT 1» (рисунок А1, Приложение А). Измерить период следования импульсов контрольной частоты тактового генератора расходомера с точностью до 6 знаков.

• 8.4.1.3 Рассчитать относительную погрешность при измерении времени по формуле

зад

где д_т- относительная погрешность при измерении времени, %;

Т_зад - период следования импульсов заданной частоты, (7)^=0,0625 с);

Тизм ~ измеренное значение периода следования импульсов контрольной частоты расходомера, с.

• 8.4.1.4 Результаты считают положительными, если относительная погрешность при измерении времени находится в интервале ± 0,01 %.

• 8.4.2 Определение относительной погрешности при измерении объема и расхода для число-импульсного выхода, цифрового выхода и индикации.

• 8.4.2.1 Установить расходомер в контур расходомерной установки. Подключить расходомер в соответствии с рисунком А2, Приложения А.

• 8.4.2.2 Убедиться в отсутствии импульсов на импульсном выходе расходомера при нулевом значении расхода жидкости через проточную часть. На трех значениях расхода Qmin , Qt, Qnom (таблица 5), произвести не менее чем по 3 измерения. Отклонение значения установки расхода должна быть не более плюс 10 % для Qmin, ± Ю % для Q_t и Qnom-

Таблица 5 - Значения поверочных расходов

8.4.2.3 Для каждого измерения определить по расходомерной установке значение объема жидкости, прошедшей через проточную часть расходомера, и соответствующее ему ко-

личество импульсов на импульсном выходе расходомера. Оно должно быть не менее 500. Время прохождения объема жидкости измерить с помощью секундомера СОСпр-2б-2.

• 8.4.2.4 Для каждого измерения определить значение относительной погрешности при измерении объема по формуле



(2)

где 8, - относительная погрешность при измерении объема по число-импульсному выходу, %;

К_тп - вес выходного импульса, м³/имп.;

N_i - количество импульсов на число-импульсном выходе расходомера при i-м измерении, имп.;

Д^э- объем жидкости, прошедшей через проточную часть расходомера при i-м измерении, измеренный с помощью расходомерной установки, м³;

• 8.4.2.5 Для расходомеров, оборудованных цифровым выходом или индикацией, для каждого измерения определить значение относительной погрешности при измерении расхода и объема по цифровому выходу или индикации по формулам:

  д^э-збоо

  ' t

  8 =----—

  'р

  Д^э-3600

  t

  •100,

  (3)

  изм



  (4)

где 8_/р - относительная погрешность при измерении расхода по цифровому выходу или индикации, %;

- относительная погрешность при измерении объема по цифровому выходу или индикации, %;

Д^э- объем жидкости, измеренный поверочной расходомерной установкой, м³;

Q. - расход, измеренный по цифровому выходу или индикации, м³/ч;

Д - объем, измеренный по цифровому выходу или индикации, м³;

t_u3M - время, в течение которого проводилось измерение расхода, с.

• 8.4.2.6 Результаты считают положительными, если значения относительной погрешности при измерении объёма и расхода d>,, 8_ip, определённые по формулам (2 - 4), находятся в интервалах ±1 % для расходов от Q_t до Q_nOm₅ ±2 % для расходов от Q_min ДО Qt (исключая)-

• 8.4.2.7 Для исполнений расходомеров с возможностью измерения объёма и расхода в обратном направлении потока, относительную погрешность при измерении объема и расхода для число-импульсного выхода, цифрового выхода и индикации определяют, установив расходомер в контур проливной установки против направления потока. Проводят операции по 8.4.2.1 - 8.4.2.5. Результаты считают положительными, если значения относительной погрешности при измерении объёма и расхода в обратном направлении <5,, 8_jp, определённые по формулам (2 - 4), находятся в интервалах ±2 % для расходов от Q_t до Q_nom, ±3 % ДЛЯ раСХОДОВ ОТ Qmin ДО Qt (исключая)-

8.4.3 Определение относительной погрешности при измерении расхода (для токового выхода)

• 8.4.3.1 Установить расходомер в контур расходомерной установки.

• 8.4.3.2 Собрать схему (рисунок АЗ, Приложение А), подключив к выходу расходомера меру электрического сопротивления Р331. Подключить к мере вольтметр В7-34А.

• 8.4.3.3 На трех значениях расхода Q_min , Q_t, Q_nom произвести не менее, чем по 3 измерения. Измерить значение объема V? жидкости, прошедшей через проточную часть расходомера, с помощью поверочной расходомерной установки, время прохождения объема жидкости C_f; - ^с помощью секундомера СОСпр-2б-2 и значение падения напряжения

на мере электрического сопротивления, соответствующее установленному объемному расходу жидкости, - вольтметром В7-34А.

• 8.4.3.4 Для каждого измерения определить значение тока по формуле



(5)

где 7, - выходной ток расходомера, мА; 64^ - падение напряжения на катушке, мВ;

R₃ - сопротивление меры электрического сопротивления, Ом.

• 8.4.3.5 Определить значение относительной погрешности при измерении расхода по формуле

Q™ ₍г г х ^-3600

Г         г       \ /    ² min /

сток

^J лот ^J min        ________________¹ изм

V’ ■3600 t

изм

где Q_ngm - номинальное значения расхода, м³/ч;

1„_от ~ номинальное значение тока, (Jn_Om ⁼ 12 мА);

I_min ~ минимальное значение тока, 4 мА);

V?- объем жидкости, измеренный расходомерной установкой, м³;

tusM - время, в течение которого проводилось измерение расхода, с;

^_ значение относительной погрешности при измерении расхода по токовому выходу, %.

• 8.4.3.6 Результаты считают положительными, если значения относительной погрешности при измерении расхода, находятся в интервалах ±1 % для расходов от Q_t до Q_nom, ±2 % для расходов от Q min ДО Qt (исключая)-

• 8.4.3.7 Для исполнений расходомеров с возможностью измерения расхода в обратном направлении потока, относительную погрешность при измерении расхода для токового выхода определяют, установив расходомер в контур проливной установки против направления потока. Проводят операции по 8.4.3.1 - 8.4.3.5. Результаты считают положительными, если значения относительной погрешности при измерении расхода в обратном направлении находятся в интервалах ±2 % для расходов от Q_t до Q_nom, +3 % для расходов от Q_min до Qt (исключая)-

• 9.1 Результаты поверки заносят в протокол по форме Приложения Б, который хранится в организации, проводившей поверку.

• 9.2 Положительные результаты поверки оформляют свидетельством о поверке в соответствии с ПР 50.2.006 или делают запись в паспорте расходомера, заверенную подписью поверителя с нанесением знака поверки по ПР 50.2.007.

• 9.3 При отрицательных результатах поверки расходомер признаётся непригодным к эксплуатации и выдаётся извещение о непригодности в соответствии с ПР 50.2.006 с указанием причин, а результаты регистрируются в паспорте расходомера.

  Старший научный сотрудник

  ФГУП «УНИИМ»



  М.В. Аверкиев

Ведущий инженер

ООО НПП «Уралтехнология»

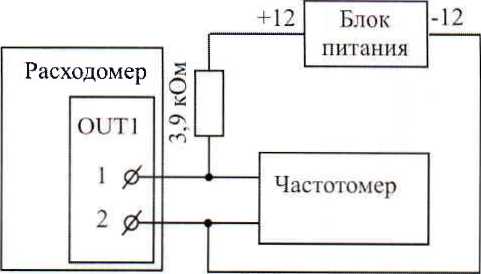

Рисунок А1- Схема подключения частотомера при измерении времени

где: OUT1 - подключение при измерении объёма в прямом направлении; OUT2 - подключение при измерении в обратном направлении.

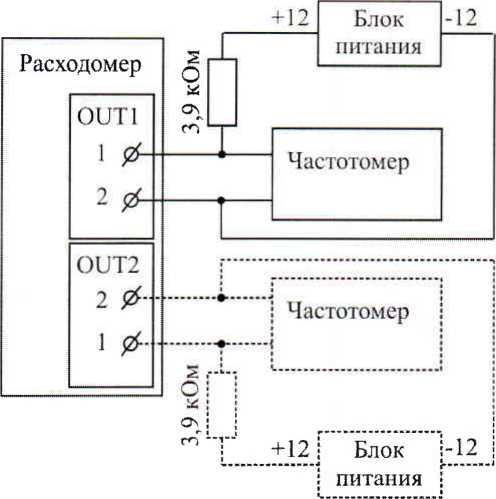

Рисунок А2 - Схема подключения частотомера при измерении объёма по импульсному выходу

V - Вольтметр В7-34А;

Р331 - Мера электрического сопротивления Р331 - 100 Ом; ИП - Источник питания 24 В.

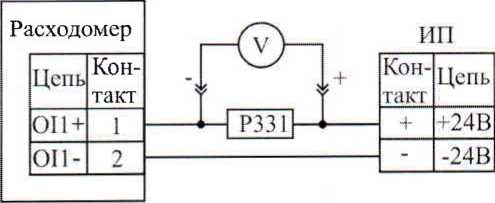

Рисунок АЗ - Схема подключения вольтметра В7-34А

и меры электрического сопротивления РЗЗ1 при измерении расхода по токовому выходу

в соответствии с документом «ГСИ. Расходомеры-счётчики ультразвуковые КАРАТ-520. Методика поверки» МП 22-221-2012

ПРОТОКОЛ ПОВЕРКИ №______

Расходомер-счетчик жидкости ультразвуковой КАРАТ-520

Заводской номер:___

Принадлежит:

Дата изготовления:________

Средства поверки:________________

Условия поверки: Т=_____________Ратм.=__отн. влажность ср=

• 1. Результаты внешнего осмотра:_____

• 2. Результаты опробования:___________

• 3. Результаты проверки ПО:

• 4. Определение метрологических характеристик

4.1. Определение относительной погрешности при измерении времени

Таблица Б1.

4.2. Определение относительной погрешности при измерении объёма для расходомеров

с число-импульсным выходом

Таблица Б2.

4.3. Определение относительной погрешности при измерении объёма и расхода для расходомеров с цифровым выходом и индикацией

Таблица БЗ

4.4. Определение относительной погрешности при измерении расхода для расходомеров с токовым выходом

Таблица Б4

Заключение по результатам поверки:

На основании положительных результатов поверки признан пригодным к эксплуатации

На основании отрицательных результатов поверки выдано извещение о непригодности №__________от___201____ г.

Дата поверки____          Подпись поверителя_____.

Организация, проводившая поверку_____________

13
