Методика поверки «СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ СТАТИЧЕСКИЕ ОДНОФАЗНЫЕ «Меркурий 203.2Т»» (Код не указан!)

/ Директор

ФБУ «Нижегородский ЦСМ»

____у Ф.В. Балашов

« С9 ч> МЛЬрЛ 2017 г.

СЧЁТЧИКИ

ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ СТАТИЧЕСКИЕ ОДНОФАЗНЫЕ

Руководство по эксплуатации

Приложение Г

Методика поверки

АВЛГ.411152.028-01РЭ1

с изменением № 2

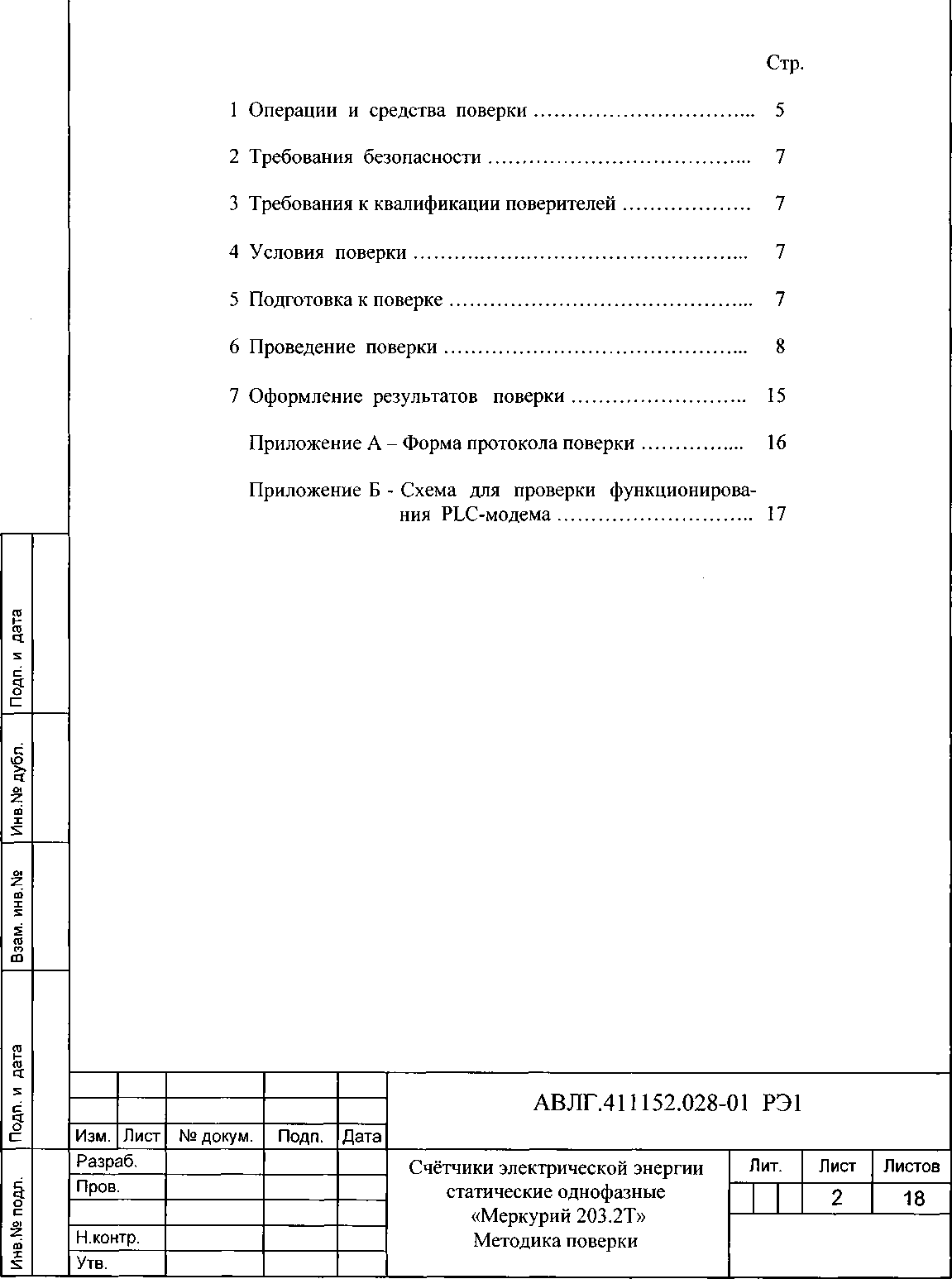

СОДЕРЖАНИЕ

Копировал

Настоящая методика составлена с учётом требований Приказа Минпромторга России от 02.07.2015 г. № 1815, РМГ 51-2002, ГОСТ 8.584-2004, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и устанавливает методику первичной, периодической и внеочередной поверки счётчиков «Меркурий 203.2Т», а также объём, условия поверки и подготовку к ней.

(Измененная редакция, Изм. № 1)

Структура условного обозначения счётчиков, на которые распространяется настоящая методика поверки:

«Меркурий 203.2Т R(Fn,C,Ln,Gn,S) Z К(О) В Н», где

• - Меркурий - торговая марка счётчика;

• - 203 - серия счётчика;

• - 2 - устройство для отображения электроэнергии - ЖКИ;

• - Т - наличие внутреннего тарификатора;

• - R(Fn,C,Ln,Gn,S) - интерфейсы:

• • R - интерфейс RS-485;

• • С - интерфейс CAN;

• • Fn - радиомодем (n= 1,2,3... - разновидность радиомодема);

• • Ln - PLC-модем (п=1,2,3... - разновидность PLC-модема);

• • Gn - GSM-модем (п=1,2,3... - разновидность GSM -модема);

• •  S - модуль Smart card;

• - Z - переключение тарифов внешним управляющим напряжением 230 В;

• - К(О) - управление нагрузкой:

• • К - выходом для отключения нагрузки;

• • О - с помощью реле внутри счётчика;

• - В - подсветка ЖКИ;

• - Н - наличие датчика для контроля тока в нулевом проводе.

«Меркурий 203.2Т D R(R,Fn,C,Ln,Gn,E) Р К(О) В Н», где

• - Меркурий - торговая марка счётчика;

• - 203 - серия счётчика;

• - 2 - устройство для отображения электроэнергии - ЖКИ;

• - Т - наличие внутреннего тарификатора;

• - D - наличие протокола DLMS/COSEM, СПОДЭС;

• - R(R,Fn,C,Ln,Gn,E) - интерфейсы:

• • R - интерфейс RS-485;

• • С - интерфейс CAN;

• • Fn - радиомодем (п=1,2,3... - разновидность радиомодема);

• • Ln - PLC-модем (п=1,2,3... - разновидность PLC-модема);

• • Gn - GSM-модем (п=1,2,3... - разновидность GSM -модема);

• •  Е - модуль Ethernet;

• - Р - функция, включающая: элементы качества электроэнергии (журнал ПКЭ), расширенный журнал событий, профили мощности;

• - К(О) - управление нагрузкой:

• • К - выходом для отключения нагрузки;

• • О - с помощью реле внутри счётчика;

• - В - подсветка ЖКИ;

• - Н - наличие датчика для контроля тока в нулевом проводе.

Примечание - Отсутствие буквы в условном обозначении означает отсутствие соответствующей функции. Оптопорт присутствует во всех модификациях счётчика.

(Измененная редакция, Изм. № 2)

При выпуске счётчиков из производства и ремонта проводят первичную поверку.

Первичной поверке подлежит каждый экземпляр счётчиков.

Интервал между поверками - 16 лет.

Периодической поверке подлежат счётчики, находящиеся в эксплуатации или на хранении по истечении межповерочного интервала.

Внеочередную поверку производят в случае:

• - повреждения знака поверки (пломбы) и в случае утери формуляра;

• - ввода в эксплуатацию счётчика после длительного хранения (более половины межповерочного интервала);

• - проведения повторной юстировки или настройки, известном или предполагаемом ударном, магнитном, радиочастотном или ином воздействии на счётчик, известном или предполагаемом несанкционированном вскрытии корпуса счетчика или неудовлетворительной его работе;

• - продажи (отправки) потребителю счётчика, нереализованного по истечении срока, равного половине межповерочного интервала.

(Измененная редакция, Изм. № 1,2)

• 2.1 При проведении поверки должны быть соблюдены требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей», а также требованиями раздела 1 руководства по эксплуатации АВЛГ.411152.028-01 РЭ или АВЛГ.411152.028-011 РЭ и соответствующих разделов из документации на применяемые средства измерений и испытательное оборудование.

(Измененная редакция, Изм. № 1,2)

• 3.1 Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 3.2 Все действия по проведению измерений при проверке счётчиков электроэнергии и обработки результатов измерений проводят лица, изучившие настоящий документ, руководство по эксплуатации используемых средств измерений и вспомогательных средств поверки.

• 4.1 Порядок представления счётчиков на поверку должен соответствовать требованиям Приказа Минпромторга России от 02.07.2015 г. № 1815.

(Измененная редакция, Изм. № 1)

• 4.2 При проведении поверки должны соблюдаться следующие условия:

Температура окружающего воздуха, °C                           23 ± 2

Относительная влажность воздуха, %                            от 30 до 80

Атмосферное давление, мм рт. ст.                              от 630 до 795

Внешнее магнитное поле                                        отсутствует

Частота измерительной сети, Гц                                    50 ± 0,3

Форма кривой напряжения и тока измерительной сети           синусоидальная

Кг не более 2 %

Отклонение номинального напряжения                          ± 1,0 %

• 4.3 Поверка должна производиться на аттестованном оборудовании с применением средств поверки, имеющих действующий знак поверки.

(Измененная редакция, Изм. № 1)

Перед проведением поверки следует выполнить следующие подготовительные работы:

• 5.1 Проверить наличие и работоспособность основных и вспомогательных средств поверки, перечисленных в таблице 1а.

• 5.2 Проверить наличие действующих свидетельств о поверке (аттестации) и знаков поверки у средств поверки.

(Измененная редакция, Изм. № 1)

• 5.3 Проверить наличие заземления всех составных частей поверочной схемы.

• 5.4 Подготовить средства поверки к работе в соответствии с руководством по эксплуатации и проверить их работоспособность путём пробного пуска.

  					АВЛГ.411152.028-01 РЭ1	Лист
  						7
  Изм.	Лист	№ докум.	Подп.	Дата

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре должно быть установлено соответствие счётчика следующим требованиям:

лицевая панель счётчика должна быть чистой и иметь чёткую маркировку в соответствии с требованиями конструкторской документации;

во все резьбовые отверстия токоотводов должны быть ввёрнуты до упора винты с исправной резьбой;

на крышке зажимной колодки счётчика должна быть нанесена схема подключения счётчика к электрической сети;

в комплекте счётчика должны быть: формуляр АВЛГ.411152.028-01 ФО и руководство по эксплуатации АВЛГ.411152.028-01РЭ или АВЛГ.411152.028-011РЭ.

(Измененная редакция, Изм. № 2)

• 6.1.2 (Исключен, Изм. № 1)

  Инв.№ подл. Подп. и дата         Взам.инв.№ Инв.№ дубл. Подп. и дата

• 6.2 Проверка электрической прочности изоляции

  • 6.2.1 При проверке электрической прочности изоляции испытательное напряжение необходимо подавать, начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время (5 -э- 10) с.

  • 6.2.2 Результат проверки считают положительным, если электрическая изоляция выдерживает в течение одной минуты испытательное напряжение 4 кВ переменного тока частотой 50 Гц между соединенными между собой цепями 1, 2, 3, 4 и контактами 5-8, 9-10, соединёнными с «землёй».

6.3 Опробование

При опробовании проверяется:

• -  функционирование жидкокристаллического индикатора (ЖКИ),

• -  функционирование интерфейсов связи;

• -  функционирование PLC-модема.

• 6.3.1 Проверка функционирования ЖКИ.

• 6.3.1.1 При включении счётчика необходимо проверить включение всех сегментов индикатора. Пример работающих ЖКИ приведён на рисунках 1а, 16.

  ◄—   z^z±z d I ЛИМ МАКС ПРЕД



  Рисунок 1а- ЖКИ счетчика

  АВЛГ.411152.028-01 РЭ1

  Лист

  Изм.	Лист	№ докум.	Подп.	Дата

/_/ /_/ /_/ /_/ /_/ /_/ /_/ /_/ ТАРИФ оооо осе

СБРОС

ДАТА ВРЕМЯ ДЕНЬ МЕСЯЦ ГОД ПРЕД ПОТЕРИ

Рисунок 16- ЖКИ счетчика с индексом D в условном обозначении

(Измененная редакция, Изм. № 2)

• 6.3.1.2 Подключить счётчик к установке УАПС-1М.

Установить на УАПС-1М напряжение 230 В, ток в нагрузке отсутствует.

Записать значение потребленной электроэнергии с ЖКИ.

Установить на установке ток 10 А при коэффициенте мощности 1,0. При этом должно происходить увеличение значения потреблённой электроэнергии. По истечении 15 мин записать показания потреблённой электроэнергии. Разница в показаниях должна быть в пределах от 0,57 до 0,58 кВт-ч.

Если все описанные действия завершились успешно, то ЖКИ счётчика функционирует исправно.

• 6.3.2 Проверка функционирования интерфейса и возможности программирования и чтения параметров через интерфейс связи

• 6.3.2.1 Для проверки возможности программирования и считывания через интерфейс необходимо подсоединить к порту RS-232 персонального компьютера преобразователь интерфейсов USB-CAN/RS-232/RS-485 «Меркурий 221» или оптоадаптер.

(Измененная редакция, Изм. № 2)

Конфигуратор позволяет производить соединение со счетчиком посредством нескольких видов интерфейсов связи. Для каждого интерфейса параметры связи индивидуальны и требуют точной настройки.

Выбрать тип счётчика «Меркурий 203», тип интерфейса, скорость обмена, номер порта. Нажать кнопку «Соединить».

6.3.2.3 Проверка программирования и считывания тарифного расписания.

Для проверки чтения тарифного расписания необходимо выполнить операции п.6.3.2.1.

• 6.3.2.3.1 Открыть вкладку «Тарифы». На экране должно появиться окно, изображённое на рисунке 3.

Считать тарифное расписание счётчика, нажав кнопку «Прочитать из счётчика». При этом в таблице должно отобразиться тарифное расписание, которое было записано в него ранее.

МИИ

счетчиков "Меркурий"

Release cardscate 1.7 41

Copytght € 2009-2012, INCOTEX

Igfll I Гласная I Техподдержка S Программа

W Конфигуратор

Записать в счетчик

;а-

Готово!

Рисунок 3

• 6.3.2.3.2 Для программирования тарифного расписание необходимо выбрать определённый день и месяц. Изменить тарифное расписание и записать его в счётчик, нажав кнопку «Записать в счётчик». Для проверки записанного нового тарифного расписания необходимо считать его из счетчика, выполнив операции п.6.3.2.3.1.

Если описанные действия прошли успешно, то программирование и считывание тарифного расписания осуществлены правильно.

• 6.3.2.3.3 Аналогичным образом можно проверить программирование и считывание другой информации.

• 6.3.3 Проверка функционирования PLC-модема и возможности передачи и приёма информации через PLC-модем

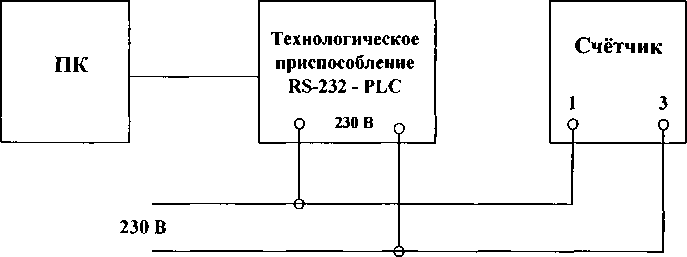

• 6.3.3.1 Для проверки возможности передачи и приёма информации через PLC-модем счётчика необходимо собрать схему в соответствии с приложением Б.

Убедиться, что адрес PLC-модема установлен верно. Запустить программу «BMonitor». Включить технологическое приспособление (концентратор «Меркурий-225») и счётчик. Сконфигурировать концентратор. Через время не более 5 мин на экране монитора персонального компьютера (ПК) в соответствующем разделе (окне) программы «BMonitor» должно появиться значение накопленной энергии в кВт-ч в соответствии с текущим режимом работы счётчика.

Сравнить эти показания с показаниями на ЖКИ счётчика. Если они совпадают, то PLC-модем в счётчике функционирует нормально.

• 6.3.4 Подтверждение соответствия ПО

• 6.3.4.1 Для проверки подтверждения соответствия ПО необходимо подсоединить к порту RS-232 персонального компьютера преобразователь интерфейсов USB-CAN/RS-232/RS-485 «Меркурий 221» или оптоадаптер.

(Измененная редакция, Изм. № 2)

Включить счётчик и компьютер.

Запустить программу «Конфигуратор счётчиков «Меркурий».

• 6.3.4.2 Открыть вкладку «Информация», «Служебная». На экране должно появиться окно, изображённое на рисунке За.

  'С? Конфигуратор с'нлчнквп "Меркурий”	л: at I        <
  Release candidate 1 ? 41
  Copyright © 2009 20’2 1NCOTEX	i Главная 1 Техподдержка 1 Программа

  Служебная информация

  На данной странице можно посмотреть сервисную информацию счетчика.




  Г":

  'ЛРЗЕЛ:

  цифровой

  Номер версии ПО идентификатор

  ПО



  г! (<- .     ...

  I .

  1



  Нанмеиоваиис параметра

  Значение параметра

  Сетевой адрес Серийный номер Еерсия ПО Дат а изго*селен>-Бремя наработки Бремя наработки

  5.3

  четник э '3 тареи

  Инв.№ подл. Подп. и дата         Взам.инв.№ Инв.Ыедубл. Подл, и дата

  Напряжение батареи Время последнего включения Время последнего еык,тючения Время последнего вскрытия крышки Время последнего закрытия крышки Два датчика тока Реле

  3.SC -Р?

  2 ■' ез. 12

  26.О».П

  Счетчик на заводе изготовителе снабжается уникальным идентификационным кодом, расшифровав который мы можем уточнить служебную информацию о счетчике, вариант прошивки, серийный номер и многое другое...

  Прочитать

  Рисунок За

  6.3.4 (Введен дополнительно, Изм. № 1)

  6.4 Определение метрологических характеристик счётчика

  6.4.1 Погрешность счётчика определяют методом непосредственного сличения на установке УАПС-1М. Перед началом поверки необходимо прогреть счётчик в течении 10 минут при номинальном напряжении.

  Последовательность испытаний, информативные параметры входного сигнала и пределы допускаемого значения основной погрешности приведены в таблицах 2 и 3.

  Результаты поверки считаются положительными, и счётчик соответствует классу точности, если во всех измерениях погрешность находится в пределах допускаемых значений погрешности, приведённых в таблицах 2 и 3.

  Изм.	Лист	№ докум.	Подп.	Дата

  АВЛГ.411152.028-01 РЭ1

  Лист

Таблица 2

6.4.2 Проверка стартового тока (чувствительности).

Проверку стартового тока производят на установке УАПС-1М при номинальном напряжении 230 В, коэффициенте мощности, равном единице, и значении тока 20 мА для счётчиков с Ig - 5 А и 40 мА для счётчиков с 1б =10 А.

Перед началом проверки необходимо перевести импульсный выход счётчика в режим поверки.

Результаты испытаний считаются положительными, если счётчик регистрирует электроэнергию: импульсный выход счётчика периодически меняет своё состояние (проверяется по светодиоду, который мигает в такт импульсному выходу).

Проверка проводится для активной и реактивной энергии.

Примечание - Перед началом испытаний необходимо прогреть счётчик в течении 10 минут при номинальном напряжении.

• 6.4.3 При проверке самохода установить в параллельной цепи счётчика напряжение

• 264,5 В. Ток в последовательной цепи должен отсутствовать. При этом необходимо контролировать с помощью секундомера период мигания светового индикатора потребляемой мощности счётчика на установке УАПС-1М.

Результат проверки считается удовлетворительным, если испытательный выход счётчика создает не более одного импульса в течение времени:

• -  для счётчиков с максимальным током 100 А:

• •  2,6 мин для счётчиков без индекса D в условном обозначении;

• •   1,7 мин для счётчиков с индексом D в условном обозначении;

• -  для счётчиков с максимальным током 60 А:

• •  4,4 мин для счётчиков без индекса D в условном обозначении;

• •   1,4 мин для счётчиков с индексом D в условном обозначении.

Проверка проводится для активной и реактивной энергии.

(Измененная редакция, Изм. № 2)

• 6.4.4 Определение погрешности измерения активной и реактивной мощности производится методом сравнения со значением мощности, измеренной эталонным счётчиком в соответствии с формулами:



  Suu3 - So

  So

  •100,%

где Ризм, Qh3m, Sh3m - значение активной, реактивной, полной мощности, измеренное счётчиком;

Ро, Qo, So - значение активной, реактивной, полной мощности, измеренное установкой.

Измерение мощности необходимо проводить при следующих значениях тока: 0,051б,

0,11_б, 1б, 1макс.

Результаты поверки считаются положительными, если вычисленные погрешности измерения мощности находятся в пределах значений, приведенных в таблицах 2 и 3.

где Иизм, 1изм - значения напряжения и тока, измеренные счётчиком;

Uo, Io - значение напряжения и тока, измеренные эталонным счётчиком установки.

Измерение напряжения необходимо проводить при следующих значениях напряжения: 0,8U_HOM, UhOM, 1,15U_HOM.

Измерение тока необходимо проводить при следующих значениях тока: 0,051б, 0,11б, 1б, 1макс-

Результаты поверки считаются положительными, если вычисленные погрешности находятся в пределах:

- при измерении напряжения ±1,0 %;

± l + 0,4fy-l

1б - базовый ток счётчика,

I - измеренное значение тока;

при измерении тока от 1б до I_max ±1,0 %.

• 6.4.6 Определение погрешности измерения частоты сетевого напряжения производится методом сравнения со значением частоты сети, измеренной с помощью частотомера 43-64 и рассчитывается по формуле:

Fo

где Fn - значение частоты, измеренное счётчиком;

Fo - значение частоты, измеренное частотомером.

Измерение частоты необходимо проводить при следующих значениях частоты: 45 Гц; 50 Гц; 55 Гц.

Результаты поверки считаются положительными, если вычисленные погрешности измерения частоты находятся в пределах ±0,5 %.

• 6.4.7 Определение точности хода встроенных часов

Определение точности хода встроенных часов производится во включенном состоянии.

Подключить счётчик к компьютеру. Импульсный выход счётчика подключить к частотомеру согласно рисунка 4.

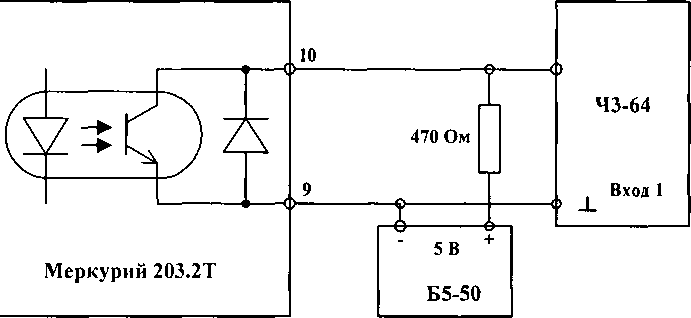

Рисунок 4

С помощью программы «Конфигуратор счётчиков Меркурий», перевести импульсный выход счётчика в режим поверки частоты кварца. Измерить период с относительной погрешностью не хуже 10’⁷ (измерение проводить по спаду).

Рассчитать точность хода часов без коррекции по формуле:

86400-(tHCT — tH3M)

tfiCT

где tacT- период, равный 1/4096 Гц;

1изм - измеренный период

Рассчитать точность хода часов с учётом коррекции по формуле:

Т = 86400/К + Тч,

где К - коэффициент коррекции, считанный из счётчика.

Результаты проверки считаются положительными, если точность хода часов находится в пределах ±0,5 с/сут.

6.5 (Исключен, Изм. № 1)

• 7.1 Положительные результаты поверки удостоверяются знаком поверки, наносимым давлением на навесную пломбу или специальную мастику и записью в формуляре, заверяемой подписью поверителя и знаком поверки (оттиск), в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815. Оформляется протокол (Приложение А).

• 7.2 Если по результатам поверки счётчик, признан непригодным к применению, выписывается извещение о непригодности к применению.

(Измененная редакция, Изм. № 1)

ПРИЛОЖЕНИЕ А

(рекомендуемое)

наименование организации, проводившей поверку

ПРОТОКОЛ ПОВЕРКИ № __________от_______________20__г.

Счётчик типа _________________ Год выпуска___________Изготовитель______________

Принадлежит

Основные технические характеристики по ГОСТ (ТУ)__________________________________

• - класс точности или предел допускаемой основной относительной погрешности____________

• - номинальное напряжение ______________________________________________________В

• - номинальный ток __________________________________________________________А

Дата предыдущей поверки ______________________________________________________

Поверочная установка типа __________№____________свидетельство о поверке установки

№___________от__________ 20__ г., срок действия до             20__г., эталонный счётчик

типа_______№________, предназначена для поверки счётчиков типа______и класса точности

__________при соотношении основных относительных погрешностей эталонного и поверяемого счётчиков, не превышающем ____________________________

Результаты поверки:

Внешний осмотр________________________________________________________

Проверка изоляционных свойств_________________________________________________

Опробование и проверка правильности работы счётного механизма и импульсного выхода __________________________________________________________________

Проверка отсутствия самохода____________________________________________________

Проверка порога чувствительности_________________________________________________

Таблица А.1 - Результаты определения основной относительной погрешности в режимах симметрии и несимметрии нагрузок, а также значение разности погрешностей для различных режимов при номинальном токе и коэффициенте мощности, равном единице

(обязательное)

Копиоовал

Фоомат А4
