Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

Директор им. Д.И.

« 30 »

ТОРА

Государственная система обеспечения единства измерений

Анализаторы паров этанола в выдыхаемом воздухе Alcotest 5510, Alcotest 6820

МЕТОДИКА ПОВЕРКИ

МП-242-1711-2017

Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений

ФГУП «ВНИИМ им Д.И. Менделеева»

Ведущий инженер

ФГУП «ВНИИМ Д.И. Менделеева»

О.В. Фатина

Санкт-Петербург

2017

Настоящая методика поверки распространяется на анализаторы паров этанола в выдыхаемом воздухе Alcotest 5510, Alcotest 6820 (далее - анализаторы), предназначенные для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, и устанавливает методику их первичной поверки (до ввода в эксплуатацию и после ремонта) и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке до ввода в эксплуатацию

первичной поверке после ремонта1) и периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

- проверка общего функционирования

6.2.1

да

да

- проверка функционирования автоматиче-

6.2.2

да

да

ского режима отбора пробы

- корректировка показаний2)

6.2.3

да

да

- подтверждение соответствия программного обеспечения

6.2.4

да

да

3 Определение метрологических характери-

6.3

стик

- определение погрешности при температуре окружающего воздуха (20 ± 5) °C

6.3.1

нет

да

- определение погрешности при температуре окружающего воздуха, соответствующей условиям эксплуатации

6.3.2

да

нет

11 В случае, если выполнялась замена датчика температуры, установленного на плате с электрохимическим датчиком, или проводилась регулировка коэффициентов термокомпенсации, при первичной поверке после ремонта выполняют операции поверки, указанные в столбце

«Проведение операции при первичной поверке до ввода в эксплуатацию».

1 Указанные операции поверки выполняются в сервисном меню, для входа в которое требуется ввести PIN-код анализатора. Информация о PIN-коде анализатора предоставляется офи-

циальным представителем изготовителя анализаторов

в России ООО «СИМС-2» (адрес:

125363, г. Москва, ул. Новопоселковая, д. 6, корп. 7, офис 706, тел./факс: (495) 790-70-23) по

отдельному запросу организациям, аккредитованным на проведение поверки

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки

6

Средства измерений температуры, относительной влажности воздуха и абсолютного давления, например, прибор комбинированный Testo 622, обеспечивающий MX:

  • - диапазон измерений температуры от 10 °C до 30 °C, пределы допускаемой абсолютной погрешности ±0,5 °C;

  • - диапазон измерений относительной влажности от 30 % до 80 %, пределы допускаемой абсолютной погрешности ±3 %;

  • - диапазон измерений абсолютного давления от 80 до 110 кПа, пределы допускаемой абсолютной погрешности ±0,5 кПа.

а) Рабочие эталоны1) 1 или 2 разряда по ГОСТ 8.578-2014 - генераторы газовых смесей паров этанола в воздухе в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2 ГСО 8789-2006 (MX приведены в таблице Б.1 приложения Б). Например, генератор газовых смесей паров этанола в воздухе ALCOSIM, регистрационный номер 54037-13. Пределы допускаемой относительной погрешности ±5 %.

или

б) Рабочие эталоны1) 1 разряда по ГОСТ 8.578-2014 - стандартные образцы состава газовых смесей этанол/азот в баллонах под давлением ГСО 10338-2013 (далее - ГС в баллонах под давлением). Границы относительной погрешности при Р=0,95 ±(2-4) %.

Вода дистиллированная по ГОСТ 6709-72.

Поверочный нулевой газ воздух2) марки Б по ТУ 6-21-5-82 или азот газообразный особой чистоты 1 или 2 сорта по ГОСТ 9293-74 в баллоне под давлением.

Ротаметр РМ-0,63 ГУЗ (или РМ-1 ГУЗ) по ГОСТ 13045-81.

Верхний предел измерений объемного расхода 0,63 м3/ч (1,0 м3/ч); пределы допускаемой относительной погрешности ±2,5 % от верхнего предела измерений.

Вентиль точной регулировки ВТР-1 или ВТР-1-М160. Диапазон рабочего давления от 0 до 150 кгс/см2, диаметр условного прохода 3 мм.

Трубка из поливинилхлорида, 6x1,5 мм.

6.3.2

Камера климатическая3) любого типа, например ТХВ-150.

Точность поддержания температуры ±2 °C. Диапазон поддержания температуры в камере должен обеспечивать воспроизведение значений температур от минус 5 °C до плюс 50 °C, а габаритные объемы внутреннего объема камеры - размещение поверяемого анализатора.

1J Отношение погрешности рабочего эталона к пределу допускаемой погрешности поверяемого анализатора должно быть не более 1:2.

  • 2) При проведении поверки в помещении с приточно-вытяжной вентиляцией согласно 3.1 настоящей методики допускается вместо воздуха или азота в баллоне под давлением применять сжатый воздух по ГОСТ 17433-80.

  • 3) Камеру климатическую применяют для поверки анализаторов, если при определении метрологических характеристик выполняется операция по 6.3.2 настоящей методики.

  • 2.2 Допускается применение средств поверки, не приведенных в перечне (таблица 2), но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, ГС в баллонах под давлением и стандартные образцы состава водных растворов этанола - действующие паспорта, камера климатическая - действующее свидетельство об аттестации.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией, обеспечивающей кратность воздухообмена не менее 4 в 1 час.

  • 3.2 Концентрации вредных компонентов в воздухе рабочей зоны (помимо этанола) должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3 Если при проведении поверки применяют ГС в баллонах под давлением, должны быть соблюдены федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

  • 3.4 К проведению поверки анализаторов допускают лиц, ознакомленных с ГОСТ 8.578-2014 и руководством по эксплуатации (далее - РЭ) анализаторов, имеющих квалификацию поверителя и прошедших инструктаж по технике безопасности в установленном порядке.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1 При проведении поверки соблюдают следующие условия:

    от 15 до 25; от 30 до 80;

    от 84 до 106; не более 0,010.

  • - температура окружающего воздуха, °C

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа

  • - массовая концентрация этанола в окружающем воздухе мг/л

Примечание - Если в РЭ генераторов газовых смесей паров этанола в воздухе, применяемых при поверке, условия эксплуатации установлены в более узком диапазоне, при поверке должны выполняться требования к условиям эксплуатации, приведенным в РЭ генераторов.

  • 4.2 При проведении поверки с помощью генераторов газовых смесей паров этанола в воздухе (далее - генераторов) соблюдают следующие условия применения стандартных образцов состава водных растворов этанола:

  • - бутыль с раствором вскрывают непосредственно перед использованием;

  • - раствор используют для однократной заливки в генератор;

  • - раствор подлежит замене при превышении максимального количества генерируемых проб газовой смеси (далее - ГС) без замены водного раствора этанола, указанного в РЭ генератора, или при превышении максимального времени нахождения раствора в генераторе, указанного в паспорте стандартного образца;

  • - после использования раствор хранению и повторному использованию не подлежит.

  • 4.3 При выполнении операций поверки по 6.2.3 и 6.3 настоящей методики не допускается поочередно подавать на поверяемый анализатор ГС от генераторов газовых смесей паров этанола в воздухе и ГС из баллонов под давлением (таблица 2).

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Подготавливают анализатор к работе в соответствии с требованиями РЭ (раздел «Подготовка к работе»).

Данное условие поверки считается выполненным при проведении поверки в помещении с приточновытяжной вентиляцией согласно 3.1 настоящей методики.

Для анализаторов Alcotest модели 6820 проверяют и при необходимости корректируют текущую дату и время, установленные в анализаторе, согласно РЭ.

  • 5.2 Подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

  • 5.3 Проверяют наличие паспортов и сроков годности ГС в баллонах под давлением и стандартных образцов состава водных растворов этанола. Проверяют наличие и целостность защитных этикеток на бутылях со стандартными образцами состава водных растворов этанола.

  • 5.4 Баллоны с ГС выдерживают в помещении, в котором проводят поверку, не менее 24 ч, поверяемый анализатор - не менее 2 ч. Перед проведением поверки не допускается подавать на поверяемый анализатор пробы выдыхаемого воздуха или другие газовые смеси в течение не менее 1 ч.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие анализатора следующим требованиям:

  • - анализатор представлен на поверку с РЭ, паспортом и свидетельством о предыдущей поверке;

  • - отсутствуют внешние повреждения, влияющие на работоспособность и безопасность;

  • - органы управления, разъемы, штуцера, соединительные провода и кабели исправны;

  • - надписи и маркировка на корпусе анализатора четкие, соответствующие РЭ;

  • - в анализаторе установлены точные дата и время (для анализаторов Alcotest модели 6820).

Примечание - Если при предыдущей поверке анализатора вместо оформления свидетельства о поверке был нанесен знак поверки (поверительное клеймо) в паспорт, то вместо наличия свидетельства о поверке проверяют наличие знака поверки в паспорте анализатора.

Результаты внешнего осмотра считают положительными, если анализатор соответствует перечисленным требованиям.

  • 6.2 Опробование

6.2.1 Проверка общего функционирования
  • 6.2.1.1 Проверку общего функционирования анализатора проводят путем включения согласно РЭ, при этом анализатор выполняет автоматическую диагностику работоспособности.

  • 6.2.1.2 Если в комплект анализатора входит принтер (для анализаторов Alcotest модели 6820), то при первичной поверке до ввода в эксплуатацию проверяют функционирование принтера согласно РЭ и выполняют распечатку протокола измерения на бумажном носителе с целью оценки качества печати и проверки отображаемой информации.

Примечание — Распечатку протокола измерения с целью оценки качества печати и проверки отображаемой информации допускается выполнять после проведения измерений согласно 6.2.2.2 перечисление г).

  • 6.2.1.3 Результаты проверки общего функционирования анализатора считают положительными, если все тесты автоматической диагностики работоспособности анализатора завершены успешно согласно РЭ и, если выполнялась операция по 6.2.1.2, установлено следующее:

  • - принтер анализатора работоспособен, отпечатки знаков в протоколе измерения на бумажном носителе четкие, легкочитаемые;

  • - информация, отображаемая в протоколе измерения на бумажном носителе, соответствует РЭ анализаторов; заводской номер анализатора, дата и время измерения указаны правильно.

6.2.2 Проверка функционирования автоматического режима отбора пробы
  • 6.2.2.1 Проверку проводят путем последовательной подачи на анализатор воздуха (азота) из баллона под давлением с разным расходом и контроля срабатывания автоматического режима отбора пробы ГС. Подачу воздуха (азота) на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

Примечание - При выполнении операции поверки по 6.2.2 измерения на анализаторе выполняют в измерительном режиме с автоматическим режимом отбора пробы ГС.

  • 6.2.2.2 Проверку выполняют в следующей последовательности:

а) Открывают баллон с воздухом (азотом) и с помощью вентиля точной регулировки, контролируя по ротаметру, устанавливают значение расхода 6 л/мин; отсоединяют ротаметр.

б) Включают анализатор согласно РЭ и после выхода анализатора в режим измерения подают на него воздух (азот) из баллона под давлением, при этом анализатор не должен выполнить автоматический отбор пробы ГС.

в) Открывают баллон с воздухом (азотом) и с помощью вентиля точной регулировки, контролируя по ротаметру, устанавливают расход воздуха 10 л/мин; отсоединяют ротаметр;

г) Включают анализатор согласно РЭ и после выхода анализатора в режим измерения подают на него воздух (азот) из баллона под давлением, при этом анализатор должен выполнить автоматический отбор пробы ГС.

  • 6.2.2.3 Результаты проверки функционирования автоматического режима отбора пробы ГС считают положительными, если анализатор соответствует требованиям, указанным в 6.2.2.2 настоящей методики.

6.2.3 Корректировка показаний
  • 6.2.3.1 Перед выполнением корректировки показаний проводят три цикла измерений путем подачи на вход анализатора ГС № 3 (таблица Б.1 приложения Б) и регистрации показаний анализатора.

Измерения выполняют по 6.2.3.2 или 6.2.3.3 настоящей методики в зависимости от выбранного средства поверки.

  • 6.2.3.2 Выполнение измерений с помощью генераторов газовых смесей паров этанола в воздухе:

а) Собирают газовую систему согласно рисунку 1. Генератор располагают так, чтобы на него не падали прямые солнечные лучи и вблизи отсутствовали источники охлаждения или нагрева. Длина трубки выхода газовой смеси генератора: не более 5 см. Перед заливкой раствора в генератор проверяют отсутствие влаги и конденсата на внутренних поверхностях генератора, соединительных трубок и мундштуков, при наличии влаги или конденсата необходимо просушить все элементы генератора, соединительные трубки и мундштуки. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

б) В соответствии с РЭ генератора приготавливают ГС, используя соответствующий водный раствор этанола согласно таблице Б. 1 приложения Б.

в) Рассчитывают действительное значение массовой концентрации этанола в ГС на выходе генератора С?, мг/л, по формуле

Cjfl =0,38866-Ср,                                    (1)

где Ср - аттестованное значение массовой концентрации этанола в используемом стандартном образце состава водного раствора этанола, указанное в паспорте, мг/см3.

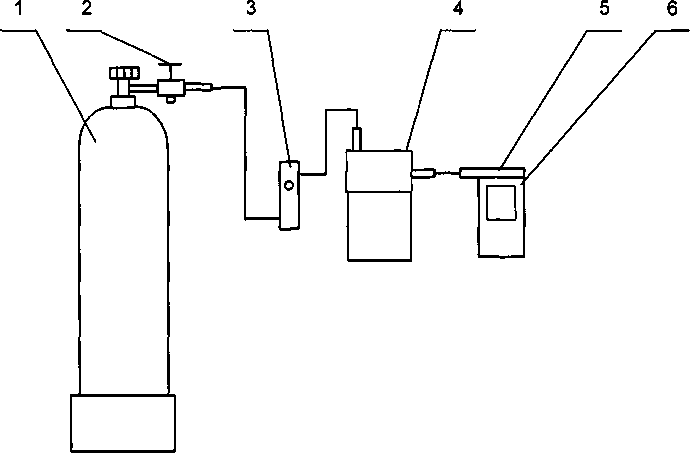

1 - баллон с воздухом; 2 - вентиль; 3 - ротаметр; 4 - генератор;

5 - мундштук из комплекта анализатора; 6 - анализатор

Рисунок 1 - Схема газовой системы для подачи на анализатор ГС от генератора газовых смесей паров этанола в воздухе ALCOSIM.

г) Измерение проводят по схеме (для каждой i-ой ГС проводят по три цикла измерений);

  • - включают анализатор согласно РЭ в измерительном режиме;

  • - при отсоединенном анализаторе открывают баллон с воздухом и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС на выходе генератора 10 л/мин;

  • - после появления на дисплее анализатора сообщения «ГОТОВ» подсоединяют анализатор к выходному штуцеру генератора и подают ГС с выхода генератора на анализатор;

  • - после отбора пробы отсоединяют анализатор и закрывают вентиль на баллоне;

  • - регистрируют показание анализатора С,, мг/л;

  • - соблюдают интервал между циклами измерений: не менее 10 с.

д) При выполнении измерений с помощью генератора регистрируют количество генерируемых проб ГС без замены водного раствора этанола. При превышении максимального количества генерируемых проб ГС, указанного в РЭ генератора, выполняют замену стандартного образца состава водного раствора этанола.

  • 6.2.3.3 Выполнение измерений с помощью газовых смесей в баллонах под давлением:

а) Собирают газовую систему согласно рисунку 2. Длина соединительной трубки - не более 10 см. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

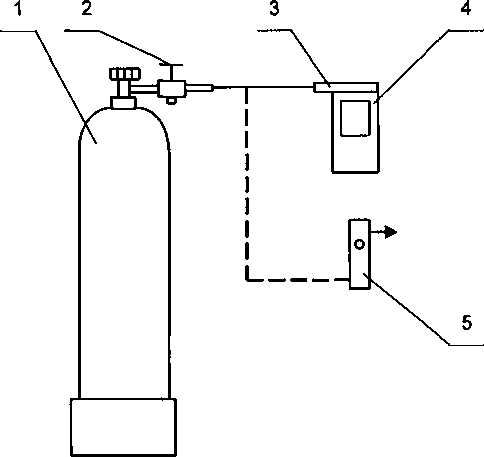

1 - баллон с ГС; 2 - вентиль; 3 - мундштук из комплекта анализатора;

4 - анализатор; 5 - ротаметр

Рисунок 2 - Газовая система для подачи на анализатор ГС из баллона под давлением

б) Измерение проводят по схеме (для каждой i-ой ГС проводят по три цикла измерений):

  • - включают анализатор согласно РЭ в измерительном режиме;

  • - при отсоединенном анализаторе открывают баллон с ГС и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС 10 л/мин;

  • - отсоединяют ротаметр;

  • - после появления на дисплее анализатора сообщения «ГОТОВ» подсоединяют анализатор и подают ГС из баллона под давлением на анализатор;

  • - после отбора пробы отсоединяют анализатор и закрывают вентиль на баллоне;

  • - регистрируют показание анализатора П,, мг/л;

  • - рассчитывают измеренное значение массовой концентрации этанола в i-ой ГС С;, мг/л, (для всех ГС, кроме ГС № 1) по формуле

с,=п, А ,кгс.                             (2)

где Ро - значение атмосферного давления, равное 101,3 кПа;

Р - измеренное значение атмосферного давления, кПа.

Кгс - коэффициент пересчета показаний, Кгс = 1,05.

  • 6.2.3.4 По результатам измерений, полученным при подаче ГС № 3 по каждому циклу измерений согласно 6.2.3.2 или 6.2.3.3 настоящей методики, проверяют выполнение условия |С,-С«|<0,07,                                (3)

где С, - измеренное значение массовой концентрации этанола при подаче i-ой ГС, мг/л;

С? - действительное значение массовой концентрации этанола в i-ой ГС (при поверке с помощью генераторов рассчитывается по формуле (1), при поверке с помощью ГС в баллоне под давлением указано в паспорте), мг/л.

Если условие (3) выполнено, анализатор допускают к выполнению корректировки показаний согласно 6.2.3.5-6.2.3.7 настоящей методики и дальнейшей поверки.

Если условие (3) не выполнено, анализатор не допускают к выполнению корректировки показаний согласно 6.2.3.5 настоящей методики, дальнейшую поверку прекращают. В извещении о непригодности анализатора указывают причину непригодности: «Анализатор не соответствует требованиям 6.2 «Опробование» МП-242-1711-2017 «Анализаторы паров этанола в выдыхаемом воздухе Alcotest 5510, Alcotest 6820. Методика поверки». Анализатор не допущен к выполнению корректировки показаний».

Операцию по корректировке показаний анализатора допускается не выполнять, если по результатам измерений, полученным при подаче ГС № 3 по каждому циклу измерений согласно

  • 6.2.3.2 или 6.2.3.3 настоящей методики, выполнено условие

|с,-Сд| <0,03                                  (4)

  • 6.2.3.5 Корректировку показаний анализатора проводят по 6.2.3.6 или 6.2.3.7 в зависимости от выбранного средства поверки путем подачи на вход анализатора ГС № 3 (таблица Б. 1 приложения Б).

Примечание - При поверке анализаторов в рамках метрологической экспертизы, производимой по поручению органов суда, прокуратуры, арбитражного суда и федеральных органов исполнительной власти, операцию по корректировке показаний анализаторов выполнять запрещается.

  • 6.2.3.6 Корректировка показаний анализатора с помощью генераторов газовых смесей паров этанола в воздухе:

а) Выполняют операции согласно 6.2.3.2 перечисление а) - в).

б) Включают анализатор согласно РЭ и заходят в сервисное меню путем нажатия и удержания в течение 5 секунд левой синей кнопки управления; вводят PIN-код (см. таблицу 1). Затем заходят в раздел «Калибровка» и далее в подраздел «Опции» и «Концентрация», в котором вводят значение массовой концентрации этанола в ГС на выходе генератора С?, рассчитанное по формуле (1);

в) Измерение проводят по схеме:

  • - в разделе «Калибровка» выбирают подраздел «Калибровка» и нажимают кнопку «ОК»;

  • - при отсоединенном анализаторе открывают баллон с воздухом и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС на выходе генератора 7 л/мин;

  • - после появления на дисплее анализатора сообщения «Подайте газ!» подсоединяют анализатор к выходному штуцеру генератора и подают ГС с выхода генератора на анализатор;

  • - после появления на дисплее анализатора сообщения «Прекратите подачу! Идет анализ.. .» отсоединяют анализатор и закрывают вентиль на баллоне.

  • 6.2.3.7 Корректировка показаний анализатора с помощью газовых смесей в баллонах под давлением:

а) Собирают газовую систему согласно рисунку 2. Длина соединительной трубки - не более 10 см. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

б) Включают анализатор согласно РЭ и заходят в сервисное меню путем нажатия и удержания в течение 5 секунд левой синей кнопки управления; вводят PIN-код (см. таблицу 1). Затем заходят в раздел «Калибровка» и далее в подраздел «Опции» и «Концентрация» и вводят значение массовой концентрации этанола в ГС, рассчитанное по формуле

СРД- — —, '     ' Ро Кгс

(5)

где Сд - аттестованное значение массовой концентрации этанола в используемой ГС в баллоне по давлением, указанное в паспорте, мг/л.

в) Измерение проводят по схеме:

  • - в разделе «Калибровка» выбирают подраздел «Калибровка» и нажимают кнопку «ОК»;

  • - при отсоединенном анализаторе открывают баллон с ГС и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС 7 л/мин;

  • - после появления на дисплее анализатора сообщения «Подайте газ!» подсоединяют анализатор и подают ГС из баллона под давлением на анализатор;

  • - после появления на дисплее анализатора сообщения «Прекратите подачу! Идет анализ.. .» отсоединяют анализатор и закрывают вентиль на баллоне.

6.2.4 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения проводят визуально путем идентификации номера встроенного программного обеспечения:

  • - включают анализатор согласно РЭ и заходят в сервисное меню путем нажатия и удержания в течение 5 секунд левой синей кнопки управления, вводят PIN-код (см. таблицу 1);

  • - заходят в раздел «Информация», в подраздел «Версия ПО» и регистрируют установленную в анализаторе версию программного обеспечения.

Результаты проверки соответствия программного обеспечения считают положительными, если на экран анализатора выводится номер версии программного обеспечения, соответствующий указанному в описании типа и РЭ анализаторов.

  • 6.3 Определение метрологических характеристик

6.3.1 Определение погрешности при температуре окружающего воздуха (20±5) °C
  • 6.3.1.1 Определение погрешности проводят в пяти точках диапазона измерений (далее -точки поверки) путем поочередной подачи на вход анализаторов ГС и регистрации показаний анализаторов.

Основные метрологические характеристики анализаторов приведены в приложении А.

  • 6.3.1.2 ГС подают на вход анализатора в последовательности №№ 1-2-3-4-5-1 (таблица Б.1 приложения Б).

  • 6.3.1.3 В каждой точке поверки проводят по три цикла измерений путем подачи на вход анализатора i-ой ГС и регистрации показаний анализатора согласно 6.2.3.2 или 6.2.3.3 в зависимости от выбранного средства поверки.

Если при подаче на вход анализатора ГС № 1 в первом цикле измерений зарегистрированы нулевые показания, допускается для ГС № 1 второй и третий цикл измерений не выполнять.

Примечание - Если при выполнении 6.2.3 настоящей методики корректировка показаний анализатора не проводилась, то допускается ГС № 3 повторно не подавать. В этом случае при обработке результатов измерений согласно разделу 7 настоящей методики используют результаты измерений, полученные по каждому циклу измерений при подаче ГС № 3 по 6.2.3 настоящей методики.

6.3.2 Определение погрешности при температуре окружающего воздуха, соответствующей условиям эксплуатации
  • 6.3.2.1 Определение погрешности выполняют в два этапа:

  • - на первом этапе определяют погрешность при температуре окружающего воздуха (20±5) °C;

  • - на втором этапе определяют погрешность при температуре окружающего воздуха, соответствующей нижнему и верхнему значению условий эксплуатации анализатора.

  • 6.3.2.2 Определение погрешности при температуре окружающего воздуха (20±5) °C проводят согласно 6.3.1 настоящей методики.

  • 6.3.2.3 Определение погрешности при температуре окружающего воздуха, соответствующей нижнему и верхнему значению условий эксплуатации анализатора, проводят путем выдерживания анализатора в климатической камере и подачи на вход анализатора ГС № 3 (таблица Б. 1 приложения Б).

Измерения выполняют в следующей последовательности:

а) помещают анализатор в климатическую камеру и устанавливают в камере температуру 48 °C; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

б) проводят три цикла измерений путем подачи на вход анализатора ГС № 3 и регистрации показаний анализатора согласно 6.2.3.2 или 6.2.3.3 (в зависимости от выбранного средства поверки); анализатор достают из климатической камеры только на время подачи ГС - не более 15 с, между циклами измерений анализатор выдерживают в климатической камере не менее 5 минут;

в) помещают анализатор в климатическую камеру и устанавливают в камере температуру минус 3 °C; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

г) Проводят три цикла измерений путем подачи на вход анализатора ГС № 3 и регистрации показаний анализатора согласно 6.2.3.2 или 6.2.3.3 (в зависимости от выбранного средства поверки); анализатор достают из климатической камеры только на время подачи ГС - не более 15 с, между циклами измерений анализатор выдерживают в климатической камере не менее 5 минут.

Примечание - При выходе климатической камеры на режим скорость изменения температуры воздуха в рабочем объеме камеры должна быть не более 1 °/мин.

7 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
  • 7.1 По результатам измерений, полученным по 6.3.1 и 6.3.2 настоящей методики в каждой точке поверки по каждому циклу измерений, рассчитывают значение абсолютной или относительной погрешности анализаторов, в зависимости от того, какая погрешность нормирована для данной точки поверки.

Значение абсолютной погрешности анализатора Д|, мг/л, при подаче i-ой ГС рассчитывают по формуле

Аг=С,-С«,                              (6)

где С, - измеренное значение массовой концентрации этанола при подаче i-ой ГС, мг/л;

С" - действительное значение массовой концентрации этанола в i-ой ГС (при поверке с помощью генераторов рассчитывается по формуле (1), при поверке с помощью ГС в баллоне под давлением указано в паспорте), мг/л.

Значение относительной погрешности анализатора б,, %, при подаче i-ой ГС рассчитывают по формуле

г _гд

5,= 1 п 1 100                                        (7)

' С"

  • 7.2 Результаты определения погрешности анализатора считают положительными, если полученные значения погрешности анализатора в каждой точке поверки по каждому циклу измерений не превышают пределов допускаемой погрешности, указанных в описании типа и РЭ анализаторов (см. приложение А).

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При проведении поверки составляют протокол поверки анализатора по форме, приведенной в приложении В.

  • 8.2 При положительных результатах поверки анализатор признают пригодным к применению и выписывают на него свидетельство о поверке установленной формы согласно Приказу Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». Форма оборотной стороны свидетельства о поверке анализаторов приведена в приложении Г.

Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).

  • 8.3 При отрицательных результатах поверки анализатор признают непригодным к применению, свидетельство о поверке аннулируют, выдают извещение о непригодности установленной формы согласно Приказу Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» с указанием причин непригодности.

ПРИЛОЖЕНИЕ А (обязательное)

Основные метрологические характеристики анализаторов

Таблица АЛ - Метрологические характеристики

Диапазон измерений массовой концентрации этанола, мг/л

Пределы допускаемой погрешности при температуре (20±5) °C

абсолютной

относительной

от 0 до 0,20 включ.

±0,02 мг/л

св. 0,20 до 2,00

±10%

Примечания:

  • 1) На дисплее единицы измерений массовой концентрации этанола «мг/л» отображаются в виде «mg/1».

  • 2) При проверке показаний анализаторов с использованием газовых смесей состава эта-нол/азот в баллонах под давлением используют коэффициент пересчета показаний Кгс, равный 1,05.

Таблица А. 2 - Метрологические характеристики

Температура окружающего воздуха

Диапазон измерений массовой концентрации этанола, мг/л

Пределы допускаемой погрешности1)

абсолютной

относительной

от минус 5,0 °C до 15,0 °C включ.

от 0 до 0,33 включ.

±0,05 мг/л

св. 0,33 до 2,00

±15%

св. 15,0 °C до 25,0 °C включ.

от 0 до 0,20 включ.

±0,02 мг/л2)

св. 0,20 до 2,00

±10 %2)

св. 25,0 °C до 50,0 °C

от 0 до 0,33 включ.

±0,05 мг/л

св. 0,33 до 2,00

±15 %

’) В таблице указаны пределы допускаемой погрешности анализаторов в условиях эксплуатации.

2) Согласно таблице А. 1.

ПРИЛОЖЕНИЕ Б (обязательное)

Метрологические характеристики газовых смесей, используемых при поверке анализаторов

Таблица Б.1 - Метрологические характеристики газовых смесей, используемых при по-

верке анализаторов

Номер ГС

Номинальное значение массовой концентрации этанола в ГС, подаваемых на анализатор, пределы допускаемого отклонения, мг/л

Номинальное значение массовой концентрации этанола в водных растворах этанола1), пределы допускаемого отклонения, мг/см3

Номинальное значение массовой концентрации этанола в ГС в баллонах под давлением2), пределы допускаемого отклонения, мг/л

ГС№ 1

0

дистиллированная вода

воздух

ГС №2

0,150=1=0,015

0,386±0,039

0,150=1=0,015

ГС№3

0,475±0,048

1,22±0,12

0,475±0,048

ГС №4

0,850±0,085

2,19±0,22

0,850±0,085

ГС №5

1,50±0,15

3,86±0,39

1,50±0,15

') При проведении поверки анализаторов с помощью генераторов газовых смесей паров этано-

ла в воздухе используют стандартные образцы состава водных растворов этанола ВРЭ-2 ГСО 8789-2006. Границы относительной погрешности при Р=0,95: ± 1 %.

  • 2) При проведении поверки анализаторов с помощью стандартных образцов состава газовых смесей этанол/азот в баллонах под давлением ГСО 10338-2013. Границы относительной по-грешности при Р=0,95 ±(2-4) %.

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма протокола поверки анализаторов

ПРОТОКОЛ ПОВЕРКИ

№____________от________________

  • 1) Наименование анализатора, тип______________________________________________________

  • 2) Регистрационный номер в Федеральном информационном фонде

по обеспечению единства измерений___________________________________________________

  • 3) Заводской номер____________________________________________________________________

  • 4) Заказчик______________________________________________________________________________

  • 5) Наименование изготовителя_______________________________________

  • 6) Дата выпуска________________________________________________________________________

  • 7) Наименование нормативного документа по поверке____________________________________

  • 8) Средства поверки^

  • - генератор газовых смесей паров этанола в воздухе

(указывают тип, заводской номер генератора, номер и дату действия свидетельства о поверке)

  • - стандартные образцы состава водных растворов этанола

(указывают регистрационный номер1 2 и номера используемых экземпляров стандартных образцов)

  • - камера климатическая

(указывают тип, заводской номер, номер и дату действия свидетельства об аттестации)

  • 9) Вид поверки: первичная/периодическая (нужное подчеркнуть)

  • 10) Условия поверки:

  • - температура окружающего воздуха_________________________________________________

  • - относительная влажность окружающего воздуха______________________________________

  • - атмосферное давление____________________________________________________________

  • 11) Результаты, полученные при проведении поверки

Внешний осмотр______________________________________________________________

Опробование____________________________________________________________________

Проверка общего функционирования________________________________________________

Проверка функционирования автоматического режима отбора пробы_______________________

Подтверждение соответствия программного обеспечения_________________________________

Определение метрологических характеристик

Температура окружающего воздуха, °C

Диапазон из-мерений, мг/л

Пределы допускаемой погрешности

Действительное значение массовой концентрации этанола в ГС, мг/л

Измеренное значение массовой кон-центрации этанола в ГС, мг/л

Значение погрешности, полученное при поверке

абсолютной

относительной

абсолютной, мг/л

относительной, %

Заключение: на основании результатов первичной (периодической) поверки СИ признано со ответствующим (не соответствующим) установленным в описании типа метрологическим тре бованиям (нужное подчеркнуть)

Выдано:

свидетельство о поверке     №_____________________от____________

извещение о непригодности №_____________________от____________

Причины непригодности___________________________________________________________

Поверитель

(Подпись)

(Инициалы, фамилия)

ПРИЛОЖЕНИЕ Г

(обязательное)

Форма оборотной стороны свидетельства о поверке
  • 1 Результаты внешнего осмотра___________________________________________________

  • 2 Результаты опробования_____________________________________________________

  • 3 Результаты определения метрологических характеристик

    • 3.1 Результаты определения погрешности

      Поверитель

      (Подпись)

      (Инициалы, фамилия)

      Диапазон измерений, мг/л

      Пределы допускаемой погрешности при температуре окружающего воздуха (20±5) °C

      Максимальное значение погрешности, полученное при поверке

      абсолютной

      относительной

      абсолютной

      относительной

      от 0 до 0,20 включ.

      ±0,02 мг/л

      -

      -

      св. 0,20 до 2,00

      -

      ±10%

      -

Примечание - Пределы допускаемой погрешности анализатора в условиях эксплуатации в зависимости от температуры окружающего воздуха приведены в паспорте и руководстве по эксплуатации анализатора;

4.2 Результаты определения погрешности при температуре, соответствующей нижнему и

верхнему значению условий эксплуатации^

Температура окружающего воздуха

Пределы допускаемой абсолютной/относительной погрешности

Максимальное значение абсолютной/относительной погрешности, полученное при поверке

минус 3 °C

плюс 48 °C

Данный пункт приводят в свидетельстве о поверке, если при определении метрологических характеристик анализатора выполняется операция по 6.3.2 настоящей методики.

1

Указывают средства поверки, применяемые при поверке анализатора.

2

Указывают регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
