Методика поверки «Газоанализаторы UNIKA» (436-152-2018 МП)

УТВЕРЖДАЮ

Заместитель генерального директора

ГАЗОСИГНАЛИЗАТОРЫ UNIKA

Методика поверки

436-152-2018 МП

2018

Настоящая методика поверки распространяется на газосигнализаторы UNIKA (в дальнейшем - сигнализаторы), изготовленные фирмой Belt Detection s.r.l.(Италия), и устанавливает методы первичной поверки до ввода их в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1

• 1.2 При получении отрицательного результата при проведении какой-либо из операций поверка прекращается.

2. СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства поверки, указанные в таблице 2. Таблица 2

• 2.1 Перечисленные оборудование и средства измерений могут быть заменены другими, обеспечивающими требуемую точность измерений.

• 2.2 Все средства поверки должны иметь действующие свидетельства о поверке, ГСО-ПГС в баллонах под давлением - действующие паспорта.

• 3.1 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией.

• 3.2 При проведении поверки должны соблюдаться:

• - Федеральные нормы и правила в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утв. Приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116;

• - «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором России

• - требования техники безопасности для защиты персонала от поражения электрическим током согласно ГОСТ 12.2.007.0-75;

• - требования безопасности, изложенные в Руководстве по эксплуатации сигнализаторов;

• - требования безопасности, изложенные в эксплутационных документах средств измерений, используемых при поверке.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C           20±5;

• - относительная влажность воздуха, %              от 30 до 80;

• - атмосферное давление, кПа                       от 84,4 до 106,7.

Перед проведением поверки следует выполнить следующие подготовительные работы:

а) подготовить сигнализаторы к работе в соответствии с требованиями Руководства по эксплуатации;

б) подготовить к работе средства поверки в соответствии с требованиями эксплуатационной документации на них;

в) выдержать сигнализаторы в помещении, в котором проводится поверка, в течение не менее 2 ч;

г) выдержать ГСО-ПГС в баллонах под давлением в помещении, в котором проводится поверка, в течение 24 ч.

• 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено отсутствие на наружных поверхностях сигнализаторов повреждений и дефектов, влияющих на их работу.

• 6.2 Опробование

  • 6.2.1 При опробовании проверить правильность функционирования светодиодов и контактов реле.

  • 6.2.2 Результаты опробования считают положительным, если:

• - при включении сигнализатора на блоке управления включился индикатор «питание от сети», кратковременно включились все световые индикаторы: fault (ошибка датчика), prealarm (предтревога), alarm (тревога), over-range (превышен диапазон измерений), включился звуковой излучатель, активировались контакты реле fault (пара контактов С, NO замкнута, пара контактов С, NC разомкнута). Далее индикаторы fault, pre-alarm и alarm выключились, а индикатор «питание от сети» прерывисто светился в течение 30 секунд, по истечении этого времени индикатор непрерывно включен;

• - при нажатии и удерживании около 3 с кнопки reset/test: звуковой сигнал, включаются все световые индикаторы, активируются контакты реле в соответствии с установками DIP-переключателей;

• - при выключении БУ произошло изменение состояния контактов реле fault (пара контактов С, NO разомкнута, пара контактов С, NC замкнута).

6.3 Определение метрологических характеристик

• 6.3.1  Определение погрешности срабатывания порогов сигнализации

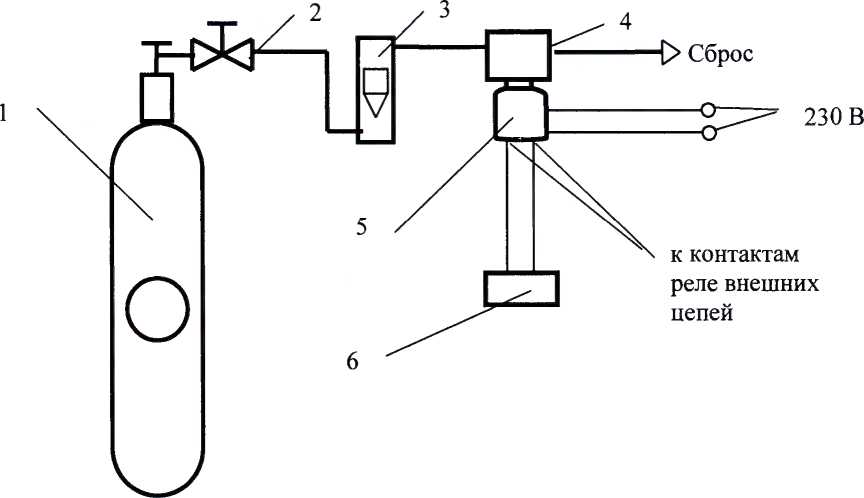

• 6.3.1.1    Собрать газовую схему в соответствии с рисунком 1.




• 1 - баллон с ПГС или генератор газовых смесей 4 - адаптер для подачи ПГС

• 2 - вентиль точной регулировки                   5 - сигнализатор

• 3 - ротаметр                                   6 - мультиметр

Рисунок 1 - Схема подключения ПГС

• 6.3.1.2   Включить сигнализаторы в сеть и прогреть не менее 1 минуты.

• 6.3.1.3 На датчик сигнализатора горючих газов с одним порогом подавать ГСО-ПГС в последовательности № 1-2-3-1 с расходом (0,3 ±0,1) л/мин в течение не менее 2 минут. На датчик сигнализатора горючих газов с двумя порогами подавать ГСО-ПГС в последовательности № 1-2-3-4-1 с расходом (0,3 ±0,1) л/мин в течение не менее 2 минут. На датчик сигнализатора угарного газа подавать ГСО-ПГС в последовательности № 1-2-3-1-4-5-1 с расходом (0,3 ±0,1) л/мин в течение не менее 2 минут. Концентрации измеряемых компонентов в приведены в таблице 3.

Таблица 3

• 6.3.1.4   Зафиксировать состояние световой индикации, звуковой сигнализации и реле.

• 6.3.1.4.1. Для сигнализаторов горючих газов с одним порогом 10 % НКПР световая индикации. звуковая сигнализации и реле должны быть:

• - при подаче ПГС №1 и 2 должен гореть индикатор «питание от сети»; не происходит срабатывание сигнализации по уровню «Порог» (контакты реле pre-alarm, alarm не активированы; исходное состояние контактов реле ELECTROV в соответствии с положением переключателя 2 DIP);

• - при подаче ПГС №3 должен гореть индикатор «питание от сети»; происходит срабатывание сигнализации по уровню «Порог» (непрерывно светятся красные индикаторы pre-alarm и alarm, активируются реле pre-alarm и alarm, включается прерывистая звуковая сигнализация; состояние реле ELECTROV изменяется на противоположное исходному и остается таким до нажатия кнопки «reset/test» («сброс/тест») (при положении ON переключателя 7 DIP), состояние реле ELECTROV изменяется на противоположное исходному и остается таким в течении 30 с, после чего реле возвращается в исходное состояние (при положении OFF переключателя 7 DIP);

• - при подаче снова ПГС №1 звуковая сигнализация должна выключаться; красные индикаторы pre-alarm и alarm должны светиться прерывисто; после кратковременного нажатия кнопки «тест/сброс» индикаторы pre-alarm и alarm выключаются, горит только индикатор «питание»; контакты реле alarm возвращаются в исходное состояние только после кратковременного нажатия кнопки «тест/сброс» при положении ON переключателя 6 DIP; контакты реле alarm возвращаются в исходное состояние при положении OFF переключателя 6 DIP; контакты реле pre-alarm возвращаются в исходное состояние только после кратковременного нажатия кнопки «тест/сброс» при положении ON переключателя 5 DIP; контакты реле pre-alarm возвращаются в исходное состояние при положении OFF переключателя 5 DIP.

• 6.3.1.4.2. Для сигнализаторов горючих газов с двумя порогами 10 и 20 % НКПР световая индикации, звуковая сигнализации и реле должны быть:

• - при подаче ПГС №1 и 2 должен гореть индикатор «питание от сети»; не происходит срабатывание сигнализации по уровню «Порог1», не происходит срабатывание сигнализации по уровню «Порог 2» (контакты реле pre-alarm и alarm не активированы, исходное состояние контактов реле ELECTROV в соответствии с положением переключателя 2 DIP);

• - при подаче ПГС №3 должен гореть индикатор «питание от сети»; происходит срабатывание сигнализации по уровню «Порог 1», не происходит срабатывание сигнализации по уровню «Порог2» (непрерывно светится красный индикатор pre-alarm, включается прерывистая звуковая сигнализация, активируется реле pre-alarm, состояние контактов реле ELECTROV не изменяется);

• - при подаче ПГС №4 должен гореть индикатор «питание от сети»; происходит срабатывание сигнализации по уровню «Порог 2» (непрерывно светятся красные индикаторы pre-alarm и alarm, включается встроенная прерывистая звуковая сигнализация, активируется реле alarm; состояние реле ELECTROV изменяется на противоположное исходному и остается таким до нажатия кнопки «reset/test» («сброс/тест») (при положении ON переключателя 7 DIP), состояние реле ELECTROV изменяется на противоположное исходному и остается таким в течении 30 с, после чего реле возвращается в исходное состояние (при положении ON переключателя 7 DIP);

• - при подаче снова ПГС №1 встроенная звуковая сигнализация должна выключаться; красные индикаторы «рге-alarm» и «alarm» прерывисто светятся; после кратковременного нажатия кнопки «тест/сброс» индикаторы pre-alarm и alarm выключаются, горит только индикатор «питание»; контакты реле alarm возвращаются в исходное состояние только после кратковременного нажатия кнопки «тест/сброс» при положении ON переключателя 6 DIP; контакты реле alarm возвращаются в исходное состояние при положении OFF переключателя 6 DIP; контакты реле pre-alarm возвращаются в исходное состояние только после кратковременного нажатия кнопки «тест/сброс» при положении ON переключателя 5 DIP; контакты реле pre-alarm возвращаются в исходное состояние при положении OFF переключателя 5 DIP.

• 6.3.1.4.3. Для сигнализаторов оксида углерода световая индикации, звуковая сигнализации и реле должны быть:

• - при подаче ПГС №1 и 2 должен гореть индикатор «питание от сети»; не происходит срабатывание сигнализации по уровню «Порог1», не происходит срабатывание сигнализации по уровню «Порог 2» (контакты реле pre-alarm и alarm не активированы, исходное состояние контактов реле ELECTROV в соответствии с положением переключателя 2 DIP);

• - при подаче ПГС №3 должен гореть индикатор «питание от сети»; происходит срабатывание сигнализации по уровню «Порог1», не происходит срабатывание сигнализации по уровню «Порог 2» (непрерывно светится красный индикатор pre-alarm, включается прерывистая звуковая сигнализация, активируется реле pre-alarm.; состояние контактов реле ELECTROV не изменяется);

• - при подаче ПГС №4 должен гореть индикатор «питание от сети»; происходит срабатывание сигнализации по уровню «Порог1», не происходит срабатывание сигнализации по уровню «Порог 2» (непрерывно светится красный индикатор pre-alarm, включается прерывистая зву-

Лист 7 Всего листов 8 ковая сигнализация, активируется реле pre-alarm; состояние контактов реле ELECTROV не изменяется);

• - при подаче ПГС №5 должен гореть индикатор «питание от сети»; происходит срабатывание сигнализации по уровню «Порог2» (непрерывно светятся красные индикаторы pre-alarm и alarm, включена прерывистая звуковая сигнализация; активировано реле pre-alarm, активируется реле alarm; состояние реле ELECTROV изменяется на противоположное исходному и остается таким до нажатия кнопки «reset/test» («сброс/тест») (при положении ON переключателя 7 DIP). Состояние реле ELECTROV изменяется на противоположное исходному и остается таким в течение 30 с, после чего реле возвращается в исходное состояние (при положении OFF переключателя 7 DIP);

• - при подаче снова ПГС №1 звуковая сигнализация должна выключиться, красные индикаторы pre-alarm и alarm прерывисто светятся; после кратковременного нажатия кнопки «тест/сброс» индикаторы pre-alarm и alarm выключаются, горит только индикатор «питание»; контакты реле alarm возвращаются в исходное состояние только после кратковременного нажатия кнопки «тест/сброс» при положении ON переключателя 6 DIP; контакты реле alarm возвращаются в исходное состояние при положении OFF переключателя 6 DIP; контакты реле pre-alarm возвращаются в исходное состояние только после кратковременного нажатия кнопки «тест/сброс» при положении ON переключателя 5 DIP; контакты реле pre-alarm возвращаются в исходное состояние при положении OFF переключателя 5 DIP.

• 6.3.1.5 Результаты поверки сигнализаторов горючих газов с одним порогом 10 % НКПР считают положительными, если выполнены условия п.6.3.1.4.1, абсолютная погрешность срабатывания сигнализаторов горючих газов находится в пределах ±5 %НКПР.

• 6.3.1.6 Результаты поверки сигнализаторов горючих газов с двумя порогами 10 и 20 % НКПР считают положительными, если выполнены условия п.6.3.1.4.2, абсолютная погрешность срабатывания сигнализаторов горючих газов находится в пределах ±5 %НКПР.

• 6.3.1.7   Результаты поверки сигнализаторов оксида углерода считают положительными, если выполнены условия п.6.3.1.4.3, относительная погрешность срабатывания сигнализаторов оксида углерода находится в пределах ±25%.

6.3.2 Определение времени срабатывания сигнализации проводить следующим образом:

• 6.3.2.1    Снять адаптер ПГС с датчика сигнализатора. Пропустить через газовую схему ПГС№ 4 для сигнализаторов горючих газов с одним порогом 10 % НКПР или ПГС №5 для сигнализаторов горючих газов с двумя порогами и ПГС № 6 для сигнализаторов оксида углерода.

• 6.3.2.2   Надеть адаптер ПГС на датчик сигнализатора и включить секундомер.

• 6.3.2.3   Зафиксировать время срабатывания сигнализации.

• 6.3.2.4 Результаты поверки считаются положительными, если время срабатывания сигнализаторов горючих газов не более 15 с, время срабатывания порога 2 сигнализатора оксида углерода не более 90 с.

• 7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1 В процессе проведения поверки оформляется протокол.

  • 7.2 Положительные результаты первичной поверки при ввозе на территорию РФ оформляются нанесением поверительного клейма в разделе «Свидетельство о приемке» РЭ, подписью поверителя.

  • 7.3 Положительные результаты первичной поверки после ремонта и периодической поверки сигнализаторов, находящихся в эксплуатации, оформляются свидетельством о по-

верке установленной формы и нанесением знака поверки в виде наклейки. Знак поверки наклеивается на боковую сторону блока управления.

• 7.4 Отрицательные результаты поверки оформляют извещением о непригодности.

Главный специалист отдела № 436
