Методика поверки «ГСИ, Газоанализатор ГАММА-100» (ИБЯЛ.413251.001-06.02 МП)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГБУ «ВНИИМС»)

СОГЛАСОВАНО

Руководитель

х<ВНйИМС»

о

А.Е. Коломин

Государственная система обеспечения единства измерений

Газоанализатор ГАММА-100

МЕТОДИКА ПОВЕРКИ

ИБЯЛ.413251.001-06.02 МП г. Москва

2022 г.

Настоящая методика поверки распространяется на газоанализатор ГАММА-100, зав. № 220036 (далее - газоанализатор) и устанавливает методику первичной (при выпуске из производства, после ремонта) и периодической поверки в процессе эксплуатации.

Настоящая методика поверки обеспечивает прослеживаемость средства измерений (далее - СИ) к Государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019 в соответствии с Государственной поверочной схемой (далее - ГНС) для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. №2315, методом прямых измерений поверяемым СИ величины, воспроизводимой с помощью Государственных стандартных образцов состава газовых смесей (далее - ГСО-ПГС) или рабочих эталонов, соответствующих указанной ГПС.

Методикой поверки предусмотрена возможность проведения периодической поверки на меньщем числе поддиапазонов измерений.

• 2.1 При проведении поверки вьшолняют операции в соответствии с таблицей 1.

Таблица 1 - Операции поверки

Продолжение таблицы 1

2.2 При получении отрицательных результатов при проведении той или иной операции

поверка газоанализатора прекращается.

• 3.1 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха, °C

  20 ± 5;

  65± 15;

  101,3 ±4,0;

  760 ±30;

  230 ± 22;

  50,0 ± 1,0;

• - относительная влажность окружающего воздуха, %

• - атмосферное давление, кПа

  мм рт. ст.

  • - напряжение питания переменного тока, В

  • - частота питания переменного тока, Гц

• -  механические воздействия, наличие пыли, агрессивных примесей, внешние электрические и магнитные поля, кроме земного, должны быть исключены.

• 4.1 К проведению операций поверки допускаются сотрудники юридического лица и индивидуальные предприниматели, аккредитованные в соответствии с Федеральным Законом Российской Федерации от 28.12.2013 г. № 412-ФЗ на проведение поверки средств измерений.

• 4.2 Специалист, осуществляющий поверку, должен изучить настоящую методику поверки, ознакомиться с эксплуатационной документацией на поверяемое средство измерений.

• 4.3  Допускается выполнение при поверке технических операций персоналом, обслуживающим средство измерений или сервис-инженером под контролем специалиста.

осуществляющего поверку.

• 5.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

• 5.2 Все средства поверки, кроме отмеченных *, должны иметь действующие свидетельства о поверке, ГСО-ПГС в баллонах под давлением - действующие паспорта.

• 5.3 Допускается применение аналогичных средств поверки, включая генераторы газовых смесей ГГС модификации ГГС-Р (per. № 62151-15) или аналогичных, откалиброванных по пропану в соответствующем диапазоне, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

• 5.4 Допускается использование ГСО-ПГС, не указанных в Приложении А, если отношение погрешности, с которой устанавливается содержание компонента в ГСО-ПГС к пределу допускаемой основной погрешности поверяемого газоанализатора, не более 1/3.

• 6.1 Требования техники безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать «Правилам промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденным приказом Федеральной службы по экологическому, технологическому атомному надзору от 25 марта 2014 г. № 116.

  за

• 6.2 Сброс газа при поверке газоанализатора по ГСО-ПГС должен осуществляться пределы помещения согласно «Правилам безопасности сетей газораспределения

газопотребления», утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15 ноября 2013 г. № 542 и «Правилам безопасности для объектов, использующих сжиженные углеводородные газы», утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 21.11.2013 г. № 558.

• 6.3 Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

• 6.4 В помещении запрещается пользоваться открытым огнем и курить.

• 7.1 При внешнем осмотре газоанализатора должно быть установлено:

- отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на метрологические характеристики газоанализатора;

• - наличие всех видов крепежа;

• - наличие пломб;

• - наличие маркировки газоанализатора согласно ИБЯЛ.413251.001-06 РЭ;

• - комплектность газоанализатора согласно ИБЯЛ.413251.001-06 РЭ;

• - исправность органов управления, настройки и коррекции.

Примечание - Проверку комплектности газоанализатора проводят только при первичной поверке при выпуске из производства.

• 7.2 Газоанализатор считается выдержавшим внешний осмотр, если он соответствует требованиям п.7.1.

• 8.1 Перед проведением поверки выполняют следующие подготовительные работы:

- мероприятия по обеспечению условий безопасности;

• - проверяют наличия паспортов;

• - проверяют сроки годности поверочных газовых смесей;

• - газоанализатор и баллоны с ГСО-ПГС выдерживают при температуре поверки в течение 24 ч;

• - подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

• - устанавливают газоанализатор в рабочее положение и подготавливают к работе соответствии с требованиями эксплуатационной документации;

• - подключение газоанализатора к электрической сети осуществляют в соответствии рисунком 1;

• - проверку газоанализатора по ГСО-ПГС проводят по схеме, приведенной на рисунке 2.



• 2 - вольтметр Э533;

• 3 - осциллограф Fluke 124;

• 4 - газоанализатор.

Рисунок 1 - Схема подключения газоанализатора к электрической сети при питании от сети переменного тока

• 2 - редуктор баллонный;

• 3 - вентиль точной регулировки;

• 4 - ротаметр;

• 5 - газоанализатор.

Газовые соединения выполнить трубкой ПВХ 4x1,5

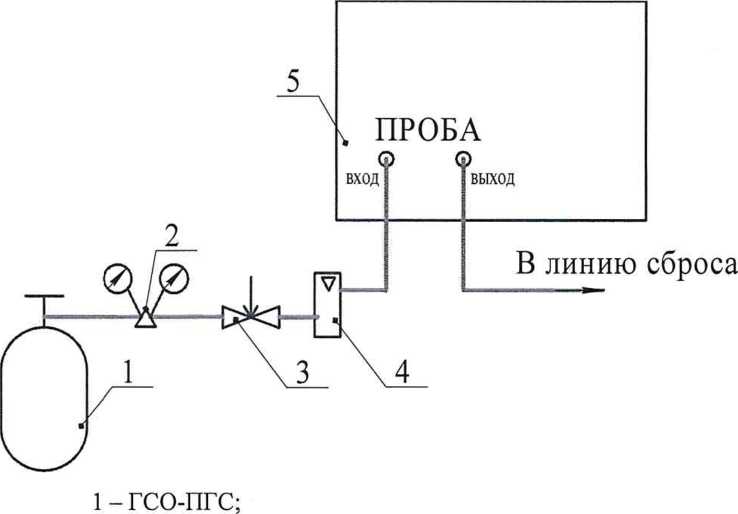

Рисунок 2 - Схема поверки газоанализатора по ГСО-ПГС

• 8.2 При опробовании проводят проверку общего функционирования газоанализатора в следующем порядке:

- включают газоанализатор и проводят проверку работоспособности согласно разделу 2 ИБЯЛ.413251.001-06 РЭ;

- вьщерживают газоанализатор во включенном состоянии в течение времени прогрева.

Результат опробования считают положительным, если по окончании времени прогрева отсутствуют сообщения об ошибках на сенсорном экране газоанализатора.

• 9.1 Для проверки соответствия программного обеспечения (далее - ПО) выполняют следующие операции:

- подают напряжение питания на газоанализатор;

- после появления логотипа предприятия-изготовителя контролируют появление на экране идентификационных данных ПО: номер версии и цифровой идентификатор.

9.2 Результат проверки соответствия ПО считают положительным, если зарегистрированные идентификационные данные соответствуют данным, приведенным в таблице 3.

Таблица 3 - Идентификационные данные ПО

• 10.1 Определение основной погрешности газоанализатора

  • 10.1.1 Для определения основной погрешности газоанализатора устанавливают значения порогов сигнализации равными:

Сд1 + Сд2

2 ’ _СдЗ±Сд2 " 2 ’

где 77, (ТУз) - значение порогов срабатывания сигнализации ПОРОГ1 (ПОРОГ2), объемная доля, %;

Cdi (Сд2, СдЗ) - действительное значение содержания определяемого компонента в ГСО-ПГС №1 (№2, №3), объемная доля, % (см. Приложение А) соответственно.

Примечание - Тип порогов установить "На повышение".

Установку порогов срабатывания проводят по формулам 1, 2 для каждого поддиапазона измерений. При пропускании ГСО-ПГС № 2 регистрируют срабатывание сигнализации ПОРОГ 1, при пропускании ГСО-ПГС № 3 регистрируют срабатывание сигнализации ПОРОГ2.

• 10.1.2 Определение основной погрешности газоанализатора проводят по схеме, приведенной на рисунке 2.

С помошью вентиля точной регулировки ВТР (или в соответствии с РЭ на генератор газовых смесей) устанавливают расход ГСО-ПГС на входе газоанализатора (0,9 ±0,1) дм^/мин. Отсчет показаний газоанализатора проводят через 5 мин с начала подачи ГСО-ПГС.

• 10.1.3 Определение основной приведенной погрешности проводят путем пропускания через газоанализатор ГСО-ПГС в последовательности №№ 1-2-3-2-1-3 (см. Приложение А) для поддиапазона измерений от 0 до 50 % об.д. включ. Определение основной относительной погрешности проводят путем пропускания через газоанализатор ГСО-ПГС в последовательности №№ 1-2-3-2-1-3 (см. приложение А) для поддиапазона измерений св. 50 % до 100 % об.д.

• 10.1.4 Определяют значение основной приведенной погрешности у, %, в поддиапазоне измерений от 0 до 50 % об.д. включ., по формуле:

  (3)

Ск-Сн

где Cj - показания газоанализатора при подаче j-ой ГСО-ПГС, объемная доля, %;

Сд - действительное значение содержания определяемого компонента в точке проверки, указанное в паспорте на ГСО-ПГС, объемная доля, %;

Си, Ск - нижняя и верхняя границы поддиапазона измерений, в котором нормируется приведенная погрешность, объемная доля, %.

• 10.1.5 Определяют значение основной относительной погрешности б, %, в поддиапазоне измерений св. 50 % до 100 % об.д., до по формуле:

<5 = SZ^.1OO

Сд

• 10.2 Определение вариации показаний

  • 10.2.1 Определение вариации показаний, выраженной в долях от пределов допускаемой основной погрешности, проводят одновременно с определением основной погрешности в точках проверки, соответствующей ГСО-ПГС № 2 для каждого поддиапазона измерений следующим образом:

а) в поддиапазоне измерений от 0 до 50 % об.д. включ. (с нормируемой основной приведенной погрешностью) по формуле:

.100,

(Ск-Сн)-г

где Cj6 (CjM) - показания газоанализатора при подходе к точке проверки со стороны больших (меньших) значений содержания определяемого компонента, объемная доля, %;

Y - предел допускаемой основной приведенной погрешности в точке проверки, согласно приложению Б, %;

б) в поддиапазоне измерений св. 50 % до 100 % об.д. (с нормируемой основной относительной погрешностью) по формуле:

Сд-З

где 3 - предел допускаемой основной относительной погрешности в точке проверки, согласно приложению Б, %.

• 10.3 Подтверждение соответствия газоанализатора метрологическим требованиям

  • 10.3.1 Газоанализатор считается выдержавшим проверку, если:

• - значение основной погрешности не превьппает пределов, указанных в приложении Б;

• - полученные значения вариации не превьппают 0,5 в долях от пределов допускаемой основной погрешности;

• - при пропускании ГСО-ПГС № 2 срабатывает сигнализация ПОРОГ1, при пропускании ГСО-ПГС № 3 срабатывает сигнализация ПОРОГ2.

• 11.1 Результаты поверки заносят в протокол произвольной формы.

• 11.2 Газоанализатор, удовлетворяющий требованиям настоящей методики, признают пригодным к эксплуатации.

• 11.3 Положительные результаты поверки вносят в Федеральный информационный фонд по обеспечению единства измерений (по запросу владельца вьщают свидетельство о поверке) в соответствии с Порядком проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке (утв. приказом Минпромторга России от 31.07.2020 г. № 2510). Знак поверки наносится в соответствующий раздел эксплуатационной документации (при первичной поверке) и/или на свидетельство о поверке.

• 11.4 Отрицательные результаты поверки с указанием причин непригодности вносят в Федеральный информационный фонд по обеспечению единства измерений (по запросу владельца выдают извещение о непригодности) в соответствии с Порядком проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке (утв. приказом Минпромторга России от 31.07.2020 г. № 2510).

Начальник отдела 205 ФГБУ «ВНИИМС»

Инженер 1-й категории ФГБУ «ВНИИМС»

Приложение А

(обязательное)

Перечень ГСО-ПГС, необходимых для поверки газоанализатора ГАММА-100

Таблица A.l - Перечень ГСО-ПГС, необходимых для поверки газоанализатора

Приложение Б

(обязательное)

Метрологические характеристики газоанализатора ГАММА-100

Таблица Б.1 - Определяемый компонент, поддиапазоны измерений, пределы допускаемой основной погрешности газоанализатора
