Методика поверки «ГСИ. Система измерительная СИ-1/ ГТД-30» (521.30.004.00 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

Методика поверки

521.30.004.00 МП

-2020 г.-

СОДЕРЖАНИЕ

ОБОЗНАЧЕНИЯ

ВВЕДЕНИЕ

• 1.  ОПЕРАЦИИ ПОВЕРКИ

• 2.  СРЕДСТВА ПОВЕРКИ

• 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5.  УСЛОВИЯ ПОВЕРКИ

• 6.  ПОДГОТОВКА К ПОВЕРКЕ

• 7.  ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1.   Внешний осмотр

  • 7.2.   Опробование

  • 7.3.   Определение MX

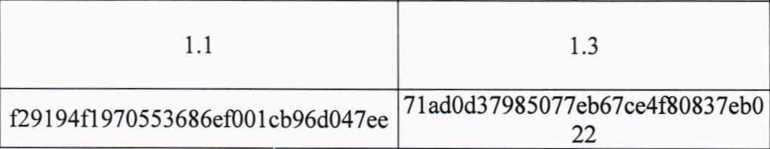

• 8.  Идентификация ПО

• 9.  ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

ОБОЗНАЧЕНИЯ

ГТД - газотурбинный двигатель;

МП - методика поверки;

КД - конструкторская документация;

ИВК- измерительно-вычислительный комплекс;

АРМ - автоматизированное рабочее место;

ИК - измерительный канал;

ИИС - информационно-измерительная система;

ПИП - первичный измерительный преобразователь;

ИРП - измерительно-рсгистрирующий прибор;

ТС - термопреобразователь сопротивления;

ДМП - динамометрическая платформа:

СИС - силоизмерительная система;

ПГУ поверочное градуировочное устройство;

СГУ - стендовое градуировочное устройство;

УПП - устройство предварительной подгрузки;

РЭТ - рабочий эталон;

ТПР - турбинный преобразователь расхода жидкости;

РМК - расходомерный коллектор;

MX - метрологические характеристики;

НСП - нсисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение;

НСХП - номинальная статическая характеристика преобразования;

MX - метрологические характеристики;

ВП - верхний предел измерений;

ИВ - измеренная величина;

НЗ - нормированное значение;

Ямахе - максимальное значение силы от тяги.

у - приведенная погрешность измерений;

А - абсолютная погрешность измерений;

• 5 - относительная погрешность измерений;

ПО -программное обеспечение.

ВВЕДЕНИЕ

Настоящая МГ1 распространяется на систему измерительную СИ-1/ГТД-30, (далее - система), зав. № 001, изготовленную предприятием Лыткаринский машиностроительный завод филиал ПАО «ОДК-Уфимское моторостроительное производственное объединение», г. Лыткарино Московской обл., и устанавливает порядок и объем ее первичной и периодической поверок.

Интервал между поверками - 1 год.

• 1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 Поверка ИК системы осуществляется двумя способами:

• - комплектным способом с оценкой MX ИК в целом (по результатам сквозной градуировки ИК);

• - поэлементным способом с оценкой MX ИК по MX элементов, входящих в состав ИК.

Примечание - Перечень документов на поверку элементов ИК приведен в Приложении Д-

• 1.2 При поверке системы выполнить операции, приведенные в таблице 1.

Таблица 1

Продолжение таблицы 2

1.3 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего количества ИК и меньшего числа поддиапазонов измерений.

• 2 СРЕДСТВА ПОВЕРКИ

При проведении поверки используются рабочие эталоны и вспомогательные средства поверки. приведенные в таблице 2.

Таблица 2

Продолжение таблицы 2

• 2.2 Вместо указанных в таблице 2 допускается применять другие аналогичные средства поверки, обеспечивающие определение MX с требуемой точностью.

• 2.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах)

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.1 К поверке допускаются лица, квалифицированные в качестве поверителя, изучившие РЭ системы, знающие принцип действия используемых СИ. имеющие навыки работы на персональном компьютере.

  • 3.2 Поверитель должен пройти инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже 3.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4.1. При проведении поверки системы необходимо соблюдать:

правила безопасности, действующие на предприятии-эксплуатанте системы, ГОСТ 12.1.019-2017, ГОСТ 12.1.030-81, ГОСТ 12.1.038-82, ГОСТ 12.1.004-91;

• - правила безопасности, утвержденные Приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г. № 328н «Об утверждении правил по охране труда при эксплуатации электроустановок»;

• - общие правила выполнения работ в соответствии с эксплуатационной документацией по требованиям безопасности изготовителя.

• 4.2. К работе по выполнению поверки системы допускаются лица не моложе 18 лет, ознакомленные с эксплуатационной документацией на систему и с настоящей методикой.

• 4.3. Работы по выполнению поверки систем должны проводиться по согласованию с лицом, ответственным за их эксплуатацию.

• 5 УСЛОВИЯ ПОВЕРКИ

  • 5.1 Поверку проводить при следующих условиях:

-температура воздуха, °C (К)..............................................от 15 до 25 (от 288 до 298);

• - относительная влажность окружающего воздуха при температуре 25 °C, %........от 30 до 80;

• - атмосферное давление, мм рт. ст. (кПа)..................................от 720 до 780 (от 96 до 104);

параметры электропитания:

- напряжение сети переменного тока, В..........................................................от 198 до 242;

• - частота переменного тока, Гц...............................................................от 49,6 до 50,4.

Примечание- При проведении поверочных работ условия окружающей среды РЭТ должны соответствовать требованиям, указанным в их РЭ.

• 6 ПОДГОТОВКА К ПОВЕРКЕ

  • 6.1 При подготовке к поверке провести следующие работы:

• - проверить комплектность эксплуатационной документации системы;

• - проверить наличие поверочных клейм, а также свидетельств о поверке на эталонные и вспомогательные средства поверки;

• - проверить наличие поверочных клейм, а также свидетельств о поверке на средства измерений утвержденного типа, входящих в состав системы;

• - подготовить к работе все приборы и аппаратуру согласно их РЭ;

• - собрать схемы поверки ПК, приведенные ниже, проверить целостность электрических цепей;

• - обеспечить оперативную связь оператора у монитора с оператором, задающим контрольные значения эталонных сигналов на входе ИК:

• - включить вентиляцию и освещение в испытательных помещениях;

• - включить питание ПИП и аппаратуры системы не менее чем за 30 мин до начала проведения поверки;

• - создать, проконтролировать и записать в протокол условия проведения поверки.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре установить соответствие системы следующим требованиям:

• - комплектность системы должна соответствовать формуляру 521.30.004.00ФО;

• - маркировка согласно 521.30.004.00 РЭ;

• - наличие и сохранность пломб (согласно сборочным чертежам);

• - герметичность линий измерения давлений.

СИ, входящие в состав системы, не должны иметь внешних повреждений, которые могут влиять на работу системы, при этом должно быть обеспечено: надежное крепление соединителей и разъемов, отсутствие нарушений экранировки кабелей, качественное заземление;

СИС должна удовлетворять требованиям ОСТ 1 02512-84, ОСТ 1 02583-86.

СИРВ должна удовлетворять требованиям ОСТ 1 02555-85.

Результаты внешнего осмотра считать положительными, если выполняются вышеприведенные требования.

• 7.2 Опробование

Перед началом работ проверить оборудование и включить систему, руководствуясь документом 521.30.004.00 РЭ.

При опробовании проверить правильность функционирования ПК системы.

Для этого необходимо задать на входе ИК с помощью РЭТ физическую величину, соответствующую минимальному и максимальному значениям параметра контролируемого диапазона измерений. Оператору ПК проконтролировать измеренные системой значения физической величины. Убедиться в правильности функционирования ИК.

Результаты опробования считать положительными, если измеренные значения физической величины совпадают с заданными эталонными значениями в пределах допускаемой погрешности измерений ИК системы. В противном случае система бракуется и направляется в ремонт.

• 7.3 Определение MX

Определение MX проводить по программе «Метрология» в последовательности, изложенной в инструкции оператора ЭИО-21 ИН-208, по программе «Система метрологической поверки», работающей в ОС «MS Windows 7/ХР».

• 7.3.1 Определение погрешностей измерений давления воздуха (газов) и жидкостей и силы постоянного тока, соответствующей значениям давления.

  • 7.3.1.1 Погрешности измерений давления воздуха (газов) и жидкостей определить одним из следующих способов:

• комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

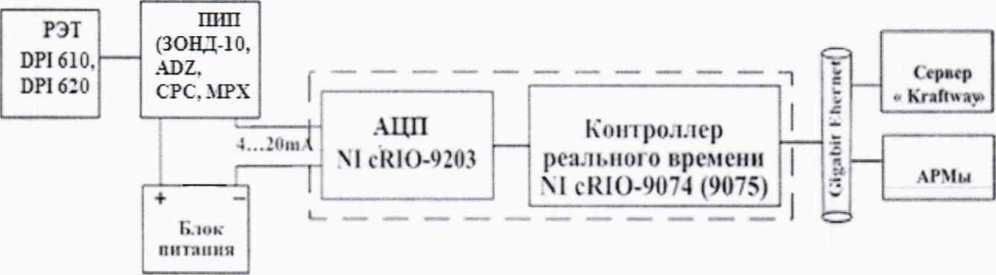

отсоединить вход ПИП давления (ADZ, ЗОНД-10-ИД, ЗОНД-1 ОДД, CPC, МРХ) от измерительной пневмомагистрали испытательного стенда и соединить его с РЭТ давления (DPI 610, DPI 620). Схема подключения РЭТ приведены на рисунке 1;

Рисунок 1

• - провести градуировку ИК давления в диапазонах, указанных в таблице А.1 Приложения А, по методике, приведенной в разделе 1 Приложения Б;

• -  оценить MX ИК давления в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

• поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

• - провести в аккредитованной на право поверки организации поверку ПИП (ЗОНД-10-ИД, ЗОНД-Ю-ДД, ADZ) по утвержденным методикам поверки;

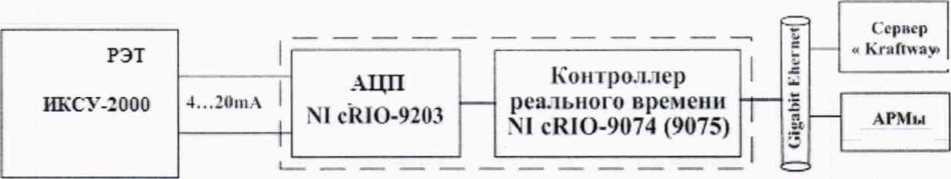

• - подключить ИК без ПИП к РЭТ (ИКСУ-2000) по схеме, приведенной на рисунке 2;



Рисунок 2

• - провести градуировку ИК силы постоянного тока, соответствующего значениям давления, в диапазоне значений от 4 до 20 мА. по методике, приведенной в разделе 1 Приложения Б;

• - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

• 7.3.1.2 Погрешности измерений силы постоянного тока, соответствующие значениям давления, определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной поверки ИК в следующей последовательности:

• - провести градуировку ИК силы постоянного тока, соответствующей значениям давления, в диапазоне значений от 4 до 20 мА по схеме, приведенной на рисунке 2, в соответствии с методикой, приведенной в разделе 1 Приложения Б;

• - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

• 7.3.1.3 Результаты поверки ИК давления воздуха (газов) и жидкостей и силы постоянного тока, соответствующей значениям давления, считать положительными, если значения погрешностей ИК в заданных диапазонах измерений находятся в пределах, указанных в графах 4 таблицы А.1 и графе 6 таблицы А.2 Приложения А. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.2 Определение погрешностей измерений температуры воздуха (газов) и жидкостей, измеряемой термопреобразовагслями сопротивления ( ГС), и сопротивления постоянному току, соответствующего значениям температуры.

  • 7.3.2.1 Погрешности измерений температуры воздуха (газов) и жидкостей, измеряемой ТС, определить одним из следующих способов:

• комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

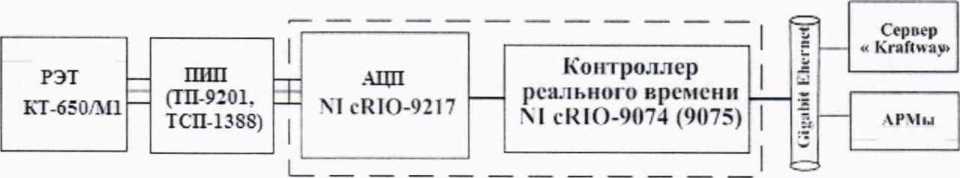

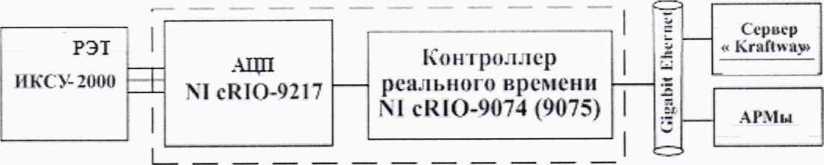

подключить РЭ Г (КТ-650/М1) к ИК температуры. Схема подключения РЭТ, приведена на рисунке 3;

Рисунок 3

провести градуировку ИК температуры в диапазонах, указанных в таблице А.1 приложения А, по методике, приведенной в разделе 1 Приложения Б;

оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

• поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

-провести в аккредитованной на право поверки организации поверку ТС (ТП-9201, ТСП-1388) по методике поверки ГОСТ 8.461-2009;

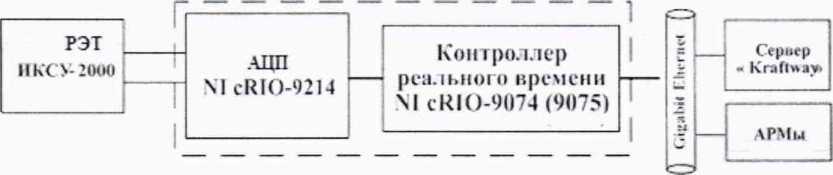

- подключить ИК без ПИП к РЭТ (ИКСУ-2000) по схеме, приведенной на рисунке 4;

Рисунок 4

• - провести градуировку ИК сопротивления постоянному ток, соответствующего значениям температуры, измеряемой ТС, по методике, приведенной в разделе 1 Приложения Б;

• - оценить MX ИК температуры в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

• 7.3.2.2 Погрешности измерений ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой ТС, определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

- провести градуировку ИК сопротивления постоянному току по схеме, приведенной на рисунке 4, в соответствии с методикой, приведенной в разделе 1 Приложения Б;

оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

• 7.3.2.3 Результаты поверки ИК температуры воздуха (газов) и жидкостей, измеряемой ТС, и сопротивления постоянному току, соответствующего значениям температуры, считать положительными, если значения погрешностей ИК в заданных диапазонах измерений находятся в пределах, указанных в графе 4 таблицы А.1 и графе 6 таблицы А.2 Приложения А. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.3 Определение погрешностей измерений напряжения постоянного тока, соответствующего значениям температуры воздуха (газов), измеряемой термоэлектрическими преобразователями типа ТПР(В), ТХА(К), TXK(L).

  • 7.3.3.1 Погрешности измерений напряжения постоянного тока, соответствующего значениям температуры воздуха (газов), измеряемой термоэлектрическими преобразователями типа ТПР(В), ТХА(К), TXK(L). определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

- подключить РЭТ (ИКСУ-2000) к ИК напряжения постоянного тока. Схема подключения РЭТ показана на рисунке 5;

Рисунок 5

- провести градуировку ИК напряжения постоянного тока в соответствии с методикой, приведенной в разделе 1 Приложения Б:

оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

7.3.2.3 Результаты поверки ИК напряжения постоянного тока, соответствующего значениям температуры воздуха (газов), измеряемой термоэлектрическими преобразователями типа ТПР(В), ТХА(К), TXK(L), считать положительными, если значения погрешностей ИК в заданных диапазонах измерений находятся в пределах, указанных в графе 6 таблицы А.2 Приложения А. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.4 Определение погрешности измерений частоты электрических сигналов, соответствующей значениям частоты вращения роторов двигателя.

  • 7.3.4.1 Погрешности измерений частоты электрических сигналов, соответствующей значениям частоты вращения роторов двигателя, определить комплектньтм способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

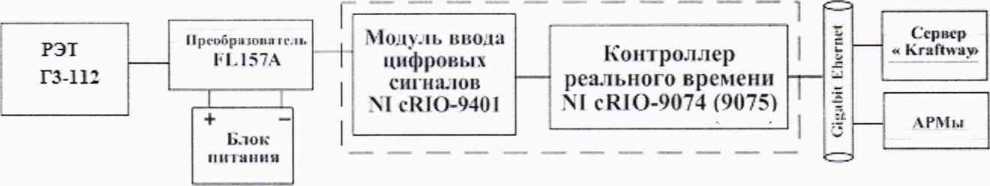

- отсоединить электрический кабель датчика частоты вращения от ИК и подключить ИК с помощью жгута-переходника к РЭТ (ГЗ-112). Схема подключения показана на рисунке 6;

Рисунок 6

• - провести градуировку ИК частоты электрических сигналов, соответствующей значениям

частоты вращения роторов двигателя, по методике, приведенной в разделе 1              При

ложения Б, устанавливая с помощью РЭТ (ГЗ-112) контрольные значения частоты электрического сигнала синусоидальной формы 300, 620, 940, 1260,1580. 1900, 2220, 2540, 2860, 3180 и 3500 Гц с амплитудой 1.0 В:

• - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

7.3.4.2 Результаты поверки ИК частоты электрических сигналов, соответствующей значениям частоты вращения роторов, считать положительными, если значения погрешностей ИК в заданных диапазонах измерений находятся в пределах ±0,1% от ВП. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.5 Определение погрешности измерений расхода (прокачки) масла

  • 7.3.5.1 Погрешность измерений расхода (прокачки) масла определить поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов в следующей последовательности:

• - провести в аккредитованной на право поверки организации поверку турбинных преобразователей расхода (ТПР14) в соответствии с документом ЛГФИ.407221.004 МИ «Методы и средства поверки преобразователей», утвержденной 32 ГНИИ МО РФ в 2003 г.;

• - отсоединить электрический кабель преобразователя расхода ТПР14 от ИК и с помощью жгута-переходника подключить к ИК РЭТ (ГЗ-112) по схеме, приведенной на рисунке 6;

• - провести градуировку ИК расхода (прокачки) масла (без ПИП) по методике, приведенной в разделе 1 приложения Б, устанавливая с помощью РЭТ контрольные значения частоты электрических сигналов синусоидальной формы 50. 140. 230. 320, 410 и 500 Гц с амплитудой 1,0 В;

• - оценить MX ИК расхода (прокачки) масла в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

• 7.3.5.2 Результаты поверки ИК расхода (прокачки) масла считать положительными, если значения погрешностей ИК находятся в пределах ±1,0 % от ВП в диапазонах измерений от 15 до 70 л/мин. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.6 Определение погрешностей измерений силы от тяги двигателя

Погрешности измерений силы от тяги двигателя (составляющие: горизонтальная Rx, вертикальная Ry и боковая Rz) определить в соответствии со схемами поверки, приведенными на рисунках 7а, 76, 7в.

• 7.3.6.1 Определить порог реагирования ИК силы оттяги:

• 1) приложить К ДМП при ПОМОЩИ СГУ силу R = 0.1 R_MaKC (Rx_MaKC =176,52 кН,

Кумакс =98,067 кН, Rz_MaKc = 49,033 кН);

• 2) положить на УПП плавно (без толчков) такое количество дополнительных гирь (набор граммовых гирь 2-го класса Г-2-210), при котором появляется реагирование показаний силы на экране монитора на одну-две единицы наименьшего разряда;

• 3) снять дополнительные гири с грузоприёмного устройства СГУ и записать в протокол вес этих дополнительных гирь;

• 4) повторить операции 2) и 3) с наложением гирь еще 4 раза;

• 5) приложить к ДМП при помощи СГУ силу R=1,0 Ямакс;

• 6) выполнить операции по п. 7.3.6.1.2) - 7.3.6.1.4).

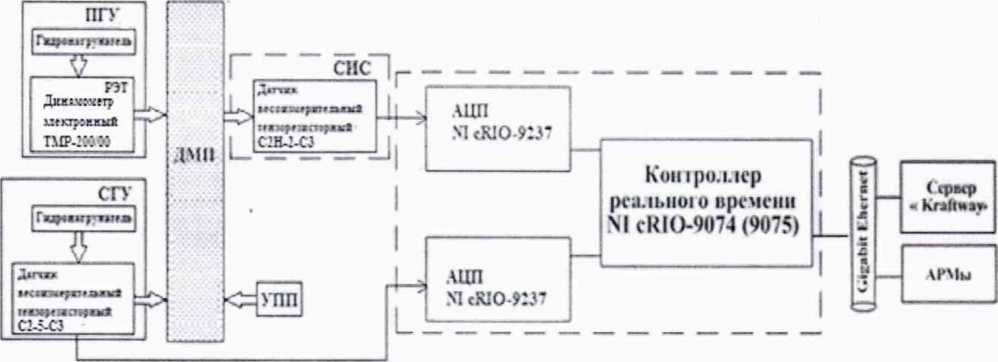

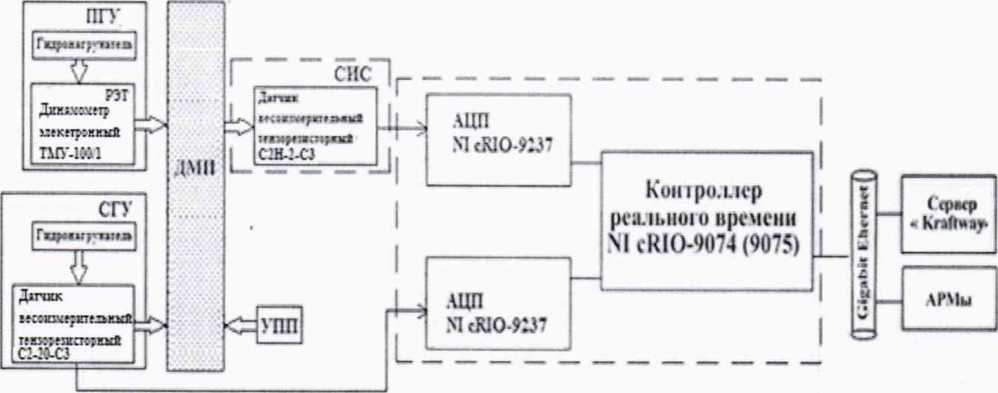

Рисунок 7а

Рисунок 76

Рисунок 7в - Схема поверки ИК боковой составляющей силы от тяги двигателя Rz рабочим эталоном ТМР-200/00

• 7.3.6.2 Определить с помощью С ГУ индивидуальную функцию преобразования (градуировочную характеристику) и случайную составляющую погрешности ИК силы от тяги в следующей последовательности:

• 1) разгрузить СИС до «условного» нуля;

• 2) нагрузить СИС до R макс и оез выдержки разгрузить до «условного» нуля;

• 3) записать в протокол поверки время начала градуировки, температуру воздуха в боксе, в котором размещена СИС. и показания СИС при нагрузке, соответствующей «условному» нулю ИК силы от тяги;

• 4) задавать с помощью СГУ регулярную последовательность контрольных значений силы не менее чем из 11-ти (10 ступеней нагружения) от «условного» нуля до R_Maxc (прямой ход) и от Ямахе до «условного» нуля (обратный ход), и, останавливаясь на каждой контрольной точке не менее чем на 15 секунд, регистрировать показания ИК силы оттяги.

• 5) повторить операции пункта 7.3.6.2.4) ещё два раза.

Примечание- При градуировке И К силы от тяги необходимо соблюдать следующие правила:

считывание и регистрацию показаний И К производить после успокоения их показаний; при осуществлении нагружения (разгрузки) СИС не допускать переход через принятые контрольные точки градуировки и возврата к ним с противоположной стороны хода градуировки. В случае такого перехода следует разгрузить (нагрузить) СИС до значения силы, предшествующей данной контрольной точке, после чего нагрузить (разгрузить) СИС и выйти на необходимую контрольную точку;

перерыв между следующими друг за другом однократными градуировками не должен превышать 10 минут.

• 7.3.6.3 Определить систематическую составляющую погрешности ИК силы от тяги путем сличения показаний ИК. полученных при 3-х кратной градуировке с помощью ПГУ (РЭТ -ТМР-200/00 при градуировке ИК составляющих силы от тяги двигателя Rx, Rz и РЭТ -ТМУ-100/1 при градуировке ИК составляющей силы от гяги двигателя Ry).

Для проведения 3-х кратной градуировки ИК силы от тяги с помощью ПГУ необходимо выполнить следующие операции:

• 1) замкнуть силовую цепь ИГУ:

• 2) нагрузить СИС гидравлическим нагружателем ПГУ силой равной R_Maxc и выдержать под нагрузкой не менее 3-х минут;

• 3) разгрузить СИС до «условного» нуля, разомкнуть силовую цепь Г1ГУ и зарегистрировать «нулевое» показание ИК силы от тяги;

• 4) замкнуть силовую цепь Г1ГУ и повторить операции 7.3.4.3.2), 7.3.4.3.3) еще два раза.

• 5) сравнить нулевые показания ИК силы от тяги до и после трехкратного нагружения-раз-гружения СИС. Если результат сравнения нулевых показаний ИК силы оттяги не превышает 0,1 % от RMaxc, то можно приступить к градуировке СИС с помощью ПГУ. В противном случае необходимо выявить и устранить причину, после чего повторить операции по п.п. 7.3.6.3.1) -7.3.6.3.5);

• 6) замкнуть силовую цепь ПГУ;

• 7) нагрузить СИС гидравлическим нагружателем силой равной Кмакс и выдержать под нагрузкой не менее 3-х минут:

• 8) разгрузить СИС до «условного» нуля» и. разомкнув силовую цепь ПГУ, зарегистрировать в протоколе градуировки нулевые показания ИК силы от тяги;

• 9) замкнуть силовую цепь ПГУ задавать с помощью ПГУ регулярную последовательность контрольных значений силы не менее чем из 11 - ги (10 ступеней нагружения) от «условного» нуля до RMaxc (прямой ход) и от RMaxc до «условного» нуля (обратный ход), и, останавливаясь на каждой контрольной точке не менее чем на 15 секунд, регистрировать показания ИК силы от тяги.

• 10) повторить операции пункта 7.3.6.2.9) ещё два раза.

• 11) разомкнуть силовую цепь ПГУ и записать в протокол нулевые показания СИС, время окончания градуировки и температуру окружающего воздуха в боксе;

• 12) сравнить показания ИК, полученные по п.п. 7.3.6.3.9), 7.3.6.3.10) с показаниями ИК, полученными по п. 7.3.6.2.4), 7.3.6.2.5);

• 13) после предварительного анализа полученных результатов градуировки СИС демонтировать силоизмерительную цепь ПГУ.

Примечание - Перед градуировкой и при градуировке СИС с помощью ПГУ необходимо соблюдать следующие правила:

РЭТ должен быть выдержан в помещении, где производится поверка, не менее 3-х часов, для принятия температуры окружающего воздуха;

считывание и регистрацию показаний СИС производить по командам специалиста, работающего с РЭТ;

при осуществлении градуировки не допускать перехода через принятые контрольные значения силы и возврата к ним с противоположного хода градуировки;

• - не допускать перерыва между следующими друг за другом однократными градуировками более 10 минут;

• - температура в боксе во время градуировки не должна изменяться более, чем на ±2°С.

• 7.3.6.4 Определить функцию преобразования (градуировочную характеристику) и погрешности ИК силы от тяги в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

• 7.3.6.5 Результаты поверки ИК силы от тяги двигателя считать положительными, если значения погрешностей ИК находятся в пределах:

• - ± 0,5 % от ВП в диапазоне измерений от 0 до ВП=123,56 кН, ± 0,5% от ИВ в диапазоне измерений от 123,56 до 176,52 кН - горизонтальная составляющая силы от тяги Rx;

• - ±0,6 % от ВП в диапазоне измерений от 0 до ВП =68,647 кН, ±0,6 % от ИВ в диапазоне измерений от 68,647 до 98,067 кН - вертикальная составляющая силы от тяги Ry;

• - ±1,0 % (у от ВП) в диапазоне измерений от 0 до ВП=34,323 кН, ±1,0 % от ИВ в диапазоне измерений от 34,323 до 49,033 кН - боковая составляющая силы от тяги Rz, а порог реагирования И К по трем составляющим не превышает 0,02 % от R_Ma_Kc.

В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.7 Определение погрешности измерений массового расхода воздуха

  • 7.3.7.1 Определение погрешности измерений массового расхода воздуха включает в себя:

• - определение погрешности измерений давления воздуха на входе в РМК, перепада между полным давлением воздуха на входе в РМК и статическим давлением в мерном сечении РМК по методике, приведенной в разделе 7.3.1;

• - определение погрешности измерений температуры воздуха на входе в РМК по методике, изложенной в разделе 7.3.2;

контроль геометрических параметров РМК на соответствие требованиям ОСТ 1 02555-85;

• - оценку MX ИК расхода воздуха в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

• 7.3.7.2 Результаты поверки ИК расхода воздуха считать положительными, если значения погрешностей находятся в пределах ±0,5 % от ИВ в диапазоне измерений от 90 до 140 кг/с. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

• 7.3.8 Определение погрешностей измерений параметров вибрации

7.3.8.1 Погрешности измерений параметров вибрации определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности :

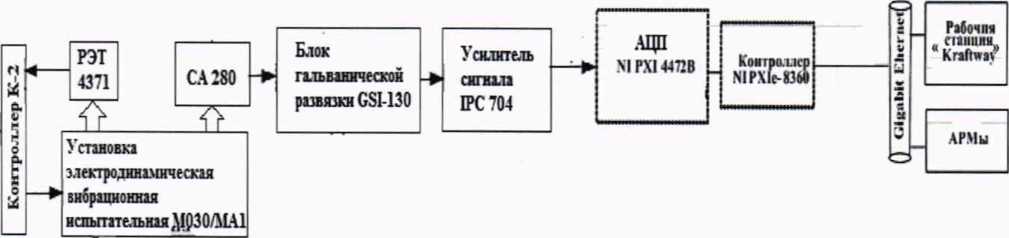

- подключить РЭТ (акселерометр 4371) к ИК вибрации. Схема подключения РЭТ к ИК вибрации с вибропреобразователями АВС 132, АНС 066 приведена на рисунке 8. Схема подключения РЭТ к ИК вибрации с акселерометрами СА 280 приведена на рисунке 9.

Рисунок 8

Рисунок 9

• - провести градуировку ИК вибрации при задании с помощью установки электродинамической вибрационной М030/МАП1 контрольных значений амплитуды виброскорости 10,20,40, 60, 80 и 100 мм/с на фиксированной частоте вибрации 125 Гц с в соответствии с методикой, приведенной в разделе 1 Приложения Б;

• - провести градуировку ИК вибрации при задании с помощью установки М030/МАП1 контрольных значений частоты вибрации 63, 125, 160, 200, 250 Гц при фиксированном значении амплитуды виброскорости 50 мм/с в соответствии с методикой, приведенной в разделе 1 Приложения Б;

оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

• 7.3.8.2 Результаты поверки ИК параметров вибрации считать положительными, если значения погрешностей ИК находятся в пределах, ±10 % от ВП (ВП = 100 мм/с) в диапазоне значений виброскорости от 10 до 100 мм/с и - частоты от 63 до 250 Гц. В противном случае ИК бракуется и после выявления и устранения причины производится его повторная поверка.

• 7.3.9 Определение погрешностей измерений массового расхода топлива

Определение погрешностей измерений массового расхода топлива осуществляется по результатам поверки в аккредитованной на право поверки организации расходомеров-счетчиков

7.4 Идентификация ПО

Проверку идентификационных данных (признаков) метрологически значимой части ПО провести в соответствии с документом ЭИО-21 ИН-208.

данные ПО

Таблица 3 -

Продолжение таблицы 3

Значение

Убедиться в соответствии идентификационных признаков метрологически значимой части ПО данным, указанным в таблице 3. В случае несоответствия идентификационных признаков данным, приведенным в таблице 3 ПО направляется для проведения настройки.

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 Результаты поверки системы занести в протокол (Приложение Г).

• 8.2 Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в паспорт (формуляр) средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

• 8.3 При отрицательных результатах поверки система к дальнейшему применению не допускается. После выявления и устранения причины производится повторная поверка.



  Ф.И. Храпов

  В.В. Мороз

Заместитель генерального директора - начальник НПО-10 ФГУП «ВНИИФТРИ»

Заместитель начальника НПО-10

ФГУП «ВНИИФТРИ

Пр вложение А

аблица А.1 - Состав и метрологические характеристики ИК системы, включающих НИ11 и вторичную часть ИК

Продолжение табл и 11 ы A J

I родолжение таблицы A. 1

11родолжение таблицыlA. 1

Продолжение таблицы 2

” у от BI I - приведенная к верхнему пределу (ВП) измерений погрешность:

²⁾ Д - абсолютная погрешность;

■’ 5 - относительная от измеряемой величины (ИВ) погрешность. Для ИК температуры воздуха- ИВ в К;

2 НИИ и вторичная часть приведены из состава: ИК давления воздуха; ИК температуры воздуха

/(опускается применять ПИИ отличающиеся от указанных в таблице 2, но обладающие теми же или лучшими метрологическими характеристиками, внесенными в реестр средств измерений.

Таблица А.2 - Состав и метрологические характеристики ИК системы с входными электриче

скими сигналами от ПИП

таблицы А.2

Приложение Б

Методика градуировки при проведении поверки ИК Порядок обработки результатов поверки

1 Методика градуировки И К

• 1.1 Сквозную градуировку ИК или градуировку элементов ИК проводить в следующей последовательности:

- задать с помощью РЭТ на входе ИК или элемента ИК в диапазоне измерений: р контрольных значений (ступеней) входной величины Х_к в порядке возрастания от Х_о до Х_р при прямом ходе; р контрольных значений входной величины Х_к в порядке убывания отАр до Х_о при обратный ходе:

где к - номер контрольной точки (ступени); к= 0. 1, 2...р;

Хо, Х_р - нижний и верхний пределы диапазона измерений проверяемых ИК;

• - произвести на каждой ступени при прямом и обратном ходе т отсчетов измеряемой величины (значение параметра т определяется частотой опроса ИК и временем измерения). При этом программа градуировки вычисляет значение сигнала на выходе АЦП как среднее значение кода по т отсчетам, зарегистрированным при подаче входного сигнала. Полученное значение сохраняется в файле градуировки;

• - повторить / раз указанные циклы градуировки (прямой и обратный ходы). В результате

в памяти компьютера запоминаются массивы значений выходной величины у'_1К при прямом ходе и у"_кпри обратном ходе, где / - номер градуировки, / = 1,2,...../.

Примечание- Для ИК с пренебрежимо малой погрешностью вариации допускается обратные ходы градуировки не проводить.

При проверке принять следующие значения параметров градуировки р, I, т: р>5, />5. т>10.

2 Порядок обработки результатов поверки комплектным способом с оценкой MX ИК в целом (по результатам сквозной градуировки ИК)

• 2.1 Обработку результатов градуировки проводить по программе «Метрология» согласно алгоритма, изложенного в настоящей методике поверки, руководствуясь документом 521.30.004.00ИЗ.

Для определения доверительных границ оценки погрешностей ИК принимается величина доверительной вероятности Р = 0,95 (по ГОСТ Р 8.736-2011, п.4.4).

• 2.2 Исключение «грубых промахов»

• 2.2.1 Предварительная отбраковка «грубых промахов» на этапе многократного опроса наблюдаемой величины для каждой контрольной точки производится следующим образом:

• - результаты опроса ранжируются в ряд в порядке возрастания;

• - из указанного ряда исключаются 10 % значений от верхней и нижней границ ряда.

• 2.2.2 Исключение «грубых промахов» на этапе обработки результатов измерений производится с использованием критерия Граббса по ГОСТ Р 8.736-201 1 следующим образом:

• 2.2.2.1 Вычислить для каждой Л-той контрольной точки оценки измеряемой величины у'_к при прямом ходе градуировки и у" при обратном ходе градуировки по формулам (Б.2):



  (Б.2)

• 2.2.2.2 Вычислить для каждой A-той контрольной точки средние квадратические отклонения (при прямом ходе) и (при обратном ходе) по формулам (Б.З):

2.2.2.3 Вычислить для выборки y'i_K...y'i_K значения G/, G2 критерия Граббса по

где утах, Утт - соответственно максимальный и минимальный элементы в выборке у'1к... У'/к.

• 2.2.2.4 Сравнить значения Gi, G? с теоретическим значением Gy критерия, указанным в приложении А ГОСТ Р 8.736-2011:

- если G/> Gt, то элемент у_тах исключить из выборки как маловероятное значение;

-если G?> Gt, то элементу_тщисключить из выборки как маловероятное значение.

• 2.2.2.5 Повторить процедуру исключения «грубых промахов» по п.п. 2.2.2.1 - 2.2.2.4 для оставшихся элементов, если в выборке у'/*...У к-был исключен один элемент.

• 2.2.2.6 Выполнить проверку по выборкеy"i_K ... у"_к аналогично п.п. 2.2.2.1 - 2.2.2.5.

Примечание -Допускается проводить отбраковку «грубых промахов» на стадии просмотра оператором результатов наблюдений при проведении градуировки в случае, когда факт появления «грубого промаха» установлен достоверно. При этом производится повторное измерение в заданной контрольной точке с регистрацией результата наблюдений.

2.3 Определение индивидуальной функции преобразования ИК

Индивидуальную функцию преобразования ИК системы определять по результатам градуировки в виде обратной функции, т.е. как зависимость значений величины х на входе ИК от значений у на его выходе.

Если нелинейность функции такова, что с достаточной точностью можно ограничиться аппроксимирующим полиномом не выше 4-той степени, то эту функцию представляют в виде степенного полинома (формула Б.5). В противном случае функцию представляют кусочно-линейной зависимостью (формула Б.6).

х = а₍,+а₁у + ... + а_л/,                     (Б.5)

^{x =}                                       (Б.6)

где ао, ai,...a_n - коэффициенты аппроксимирующего полинома, определяемые методом наименьших квадратов;

х_к- эталонное значение входной величины на к-той ступени;

q_Sfk- цена единицы наименьшего разряда кода на к-той ступени;

ул - среднее значение результатов наблюдений выходной величины при градуировке на к-той ступени.

Значения^* и q_sik определить по формулам (Б.7) и (Б.8):

2.4 Определение характеристик погрешностей И К

• 2.4.1 Определение характеристик абсолютной погрешности ИК при комплектном способе поверки (прямые измерения) с оценкой MX ИК по результатам сквозной градуировки ИК

• 2.4.1.1 Определить доверительные границы неисключенной систематической составляющей абсолютной погрешности (НСП) ИК (кроме ИК силы от тяги) по формуле (Б.9):



(Б.9)

где Дрэт- погрешность РЭТ;

ДкЛо^- доверительные границы абсолютной НСП ИК, обусловленной погрешностью аппроксимации.

При задании индивидуальной функции преобразования в виде степенного полинома (Б.1) значение Д_иАо вычисляется по формуле (Б. 10):

При задании индивидуальной функции преобразования в виде кусочно-линейной зависимости (Б.6) погрешность A_fejb = 0.

П р и м е ч а н и е - В формулах (Б.9), (Б.10) и далее по тексту оценки доверительных границ погрешностей приведены без учета знака.

• 2.4.1.2 Определить доверительные границы НСП ИК силы от тяги при Р=0,95 по формуле (Б.11):

  \>зк            R-niYk



  (Б.11)

где

Исгук- среднее значение измеренной силы ИК СИС стенда при прямом ходе градуировки с помощью СГУ на каждой к-той контрольной точке;

Кпгук- среднее значение измеренной силы ИК СИС стенда при прямом ходе градуировки с помощью ПГУ на каждой к-той контрольной точке.

• 2.4.1.3 Определить доверительные границы случайной составляющей абсолютной погрешности на каждой к-той контрольной точке при Р = 0,95 по формуле (Б. 12):



  (Б.12)

где г - коэффициент Стьюдента-Фишера, зависящий от доверительной вероятности Р

и числа степеней свободы 2/ - 1 . Таблица значений т при Р = 0,95 приведена в        При

ложении Б;

— - среднее квадратическое отклонение случайной составляющей абсолютной погрешности на каждой к-той контрольной точке, определяемое по формуле (Б. 13):

где х _1К ,х"_к - приведенные по входу значения результатов наблюдений на каждой к-той контрольной точке н при прямом и обратном ходе градуировки соответственно;

х_к, х_к - приведенные по входу средние значения результатов наблюдений на к-той ступени при прямом и обратном ходе градуировки соответственно, определяются по формулам

(Б. 14)

Н_ок - абсолютное значение вариации, определяется по формуле (Б. 15):

(Б. 15)

• 2.4.1.4 Определить доверительные границы абсолютной погрешности ИК на каждой к-той контрольной точке при Р = 0.95 по формулам (Б. 16):

  ^окабс ^osk	при	(Д.,»т/Д,д>8 >
  ^окабс   ^ок	при		(Б. 16)
  3 +<w 5 /л/з+ s &<л
  	при	8 > (Д,„А. • г/Ди1.) > 0.8 .

• 2.4.1.5 Определить доверительные границы абсолютной погрешности ИК при Р=0,95 по формуле (Б. 17):

Д=тах(Д_ош&).                           (Б. 17)

• 2.4.2 Определение характеристик погрешности ИК при поэлементной поверке с оценкой MX ИК по MX элементов системы.

• 2.4.2.1 Определить пределы абсолютной погрешности ИК давления воздуха (газов) и жидкостей по формуле (Б. 18):

= ВП_т       -I-у1_АЦП)/100, (кПа, МПа, кгс/см², мм вод. ст.),     (Б. 18)

где

ВПдд - верхний предел измерений преобразователя давления, (кПа, МПа, кгс/см², мм вод. ст.);

уРдд - пределы допускаемой относительной погрешности измерений преобразователя давления,%;

/АW ^_ пределы допускаемой относительной погрешности измерений силы постоянного тока АЦП, %.

• 2.4.2.2 Определить пределы абсолютной погрешности измерений ИК температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления (ТСП) по формуле (Б. 19):

Д_г=ДГ_гсл+ДГ^,/<ГО,                   (Б. 19)

где ЛТтсп - пределы допускаемой абсолютной погрешности ПИП (ТСП-1388, ТП-9201) по ГОСТ 6651-2009, К (°C);

ЬТ_АЦП ~ пределы допускаемой абсолютной погрешности измерений температуры, обусловленной погрешностью АЦП. К (°C):

• 2.4.2.3 Определить пределы абсолютной погрешности измерений массового расхода воздуха по формуле (Б.20):

  = 1.1-GT

  И'²(д)(Д(//)//<)² +»'²(</_Л)-(Д(</_Л,)/<_и)² +^²(Т_о)(Д(Г_о)/7-₀)² +



  (Б.20)

где

Ge - измеренное значение массового расхода воздуха;

Д(с_;)-абсолютная погрешность результата измерений параметра

Д(С)/^ -относительная погрешность результата измерений параметрад;

С

№($,) =——-относительные коэффициенты влияния аргумента на погрешность

G8^,

измерений расхода воздуха.

Обозначения аргументов д_/:

/л - коэффициент расхода воздуха РМК;

F.xi- площадь сечения мерного участка РМК;

Рк - давление базовое опорное (или атмосферное = Рн);

ДР - перепад между полным давлением па входе РМК и статическим давлением в мерном сечении;

-перепад между атмосферным и полным давление^м на входе РМК;

Т_о - осредненная температура воздуха на входе в РМК.

Примечание. В формулу (23) нс включена составляющая, обусловленная погрешностью измерений влажности воздуха, вследствие ее несущественности (<0,1 %).

Значения коэффициентов влияния Wfa) определяются (с учетом поправки на влияние диаметров отверстий ~1 мм приемников статического давления) по формулам (Б.21):

^(л/) = 1

ЙИ(Р.м) = 1

И^и(Л) = тт(л--1)(»^,(Д^)-1)

ДР

ДР,) = - Адт. (д- _ 1)(И/(ДР) - 1)

ДР

1-к

7

0,995(Р_у-ДР„)-1,009ДР

0,995( Р_к.-ДР )-0.009ДР ’ р-^"¹)^⁰⁰⁹-^⁰⁰⁹^)

0,986 +0,009/г

Если пренебречь влиянием диаметров отверстий приемников статического давления, то выражения л и коэффициента /9 будут следующими:

_ ₁ АР

Л - АР,, ,                           (Б.22)

D = /r-l

Погрешность А(Р_к)/Р_Л.определяется по паспорту на барометр БРС-1М.

Значения погрешностей А(Р_О)/Г_О, А(АР)/ДР , А(АР_;)/&Р_О определяются по результатам поверки ПК температуры и давления воздуха.

• 2.4.2.4 Определить пределы абсолютной погрешности ИК расхода (прокачки) масла по формуле (Б.23):

Д„ =   • ((A(F)/F)+ (Д£?/(?))> л/мин                (Б.23)

где: Gm - измеренное значение расхода (прокачки) масла, л/мин;

И(0/0 ~ значение относительной погрешности ПИП (турбинный преобразователь расхода ТИР 12);

A(F)/F- значение относительной погрешности ИК без ПИП.

• 2.4.2.5 Определить доверительные границы абсолютной погрешности ИК параметров вибрации по формуле (Б.24):

Ада = 1,1 • ^Д²+Д} + Д;_;+Д,²+Д^ , мм/с,               (Б.24)

где Д_ц - абсолютная погрешность измерений параметров вибрации из-за нелинейности амплитудно-частотной характеристики (АЧХ). мм/с;

А _; - абсолютная погрешность измерений параметров вибрации из-за неравномерности АЧХ, мм/с;

Дп - дополнительная абсолютная погрешность вибропреобразователя, обусловленная его поперечной чувствительностью, мм/с. Ли =Дп пасп /2. где Дп паси -паспортное значение погрешности вибропреобразоватсля. обусловленной его поперечной чувствительностью;

At - дополнительная абсолютная погрешность вибропреобразователя, обусловленная влиянием температуры на его коэффициент преобразования, мм/с:

д =        ,                                (Б.25)

т

где Д_/7 -паспортное значение изменения коэффициента преобразования ПИП в заданном диапазоне температур Г, мм/с;

АТ - максимальное изменение температуры корпуса вибропреобразователя при стендовых испытаниях ГТД (АТопределяется экспериментально), °C;

А рэт - абсолютная погрешность РЭТ вибрации, мм/с.

• 2.4.3 Определить значения относительной погрешности ИК по формуле (Б.26):

£ = — •100,%   .                     (Б.26)

ИВ

• 2.4.4 Определить значения приведенной к ВП погрешности ИК по формуле (Б.27):

/ = —•100,% .                      (Б.27)

ВП

• 2.4.5 Определить значения приведенной к 113 погрешности ИК по формуле (28):

_z* = A.|oo, %   .                    (Б.28)

Значения коэффициента Сгыодента-Фишера в зависимости от числа степеней свободы при доверительной вероятности Р = 0,95

Протокол № ПР СИ-1/ГТД-30 определения погрешностей и диапазонов измерений измерительного канала (ИК) информационно-измерительной системы (ИИС) СИ-1/ГТД-30 № 001 стенда Т-4 ЛМЗ филиал ПАО «ОДК-УМ110»

• 1 Дата поверки

• 2 Средства поверки

• 3 Условия поверки

Температура окружающего воздуха,°C..........................................................

Атмосферное давление, мм рт. ст.................................................................

Влажность, %.......................................................................................

• 4 Документ, в соответствии с которым проводилась поверка

«Система измерительная СИ-1/ГТД-30. Методика поверки 521.30.004.00 МП».

• 5 Результаты экспериментальных исследований

5.1 Внешний осмотр

5.2 Результаты опробования

• 5.3 Результаты метрологических исследований

Рабочие материалы, содержащие данные по градуировкам ИК и их обработке представлены в рабочей папке №.........

Результаты метрологических исследований системы измерительной СИ-1/ГТД-30 представлены в таблицах 1,2.

Расчет суммарной погрешности проводится по формулам методики поверки «Система измерительная СИ-1/ГТД-30. Методика поверки 521.30.004.00 МП».

Таблица 1 - Результаты метрологических исследований ИК системы, включающих ПИП и вторичную часть ИК

Таблица 2 - Результаты метрологических исследований ИК системы с входными элек

трическими сигналами от устройств изделия и ПИП

• 6 Выводы

• 7 Заключение

Поверитель

Перечень эксплуатационных и нормативных документов

33
