Утверждаю

Заместитель директора по производственной метрологии

«ВНИИМС»

.В. Иванникова

2016 г.

Калибратор-измеритель напряжения и силы тока

Keithley 2612

Методика поверки

МП 209-11-2016

Москва

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на калибратор-измеритель напряжения и силы тока Keithley 2612 (далее - прибор), и устанавливает методы и средства его поверки.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1. Операции поверки

Наименование операции

Номер пункта методики

Проведение операции при поверке

первичной

периодической

1

Внешний осмотр

6.1

да

да

2

Подготовка к поверке

6.2

да

да

3

Опробование

7.2

да

да

4

Определение погрешности воспроизведения и измерения напряжения

7.3

да

да

5

Определение погрешности воспроизведения и измерения силы тока на пределах от 100 nA до 1 А

7.4

да

да

6

Определение погрешности воспроизведения и измерения силы тока на пределе 1.5 А

7.5

да

да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применятся средства поверки, указанные в таблице 2.

  • 2.2 Вместо указанных в таблице 2 средств поверки разрешается применять другие аналогичные средства поверки, обеспечивающие требуемые технические характеристики.

  • 2.3 Применяемые средства поверки должны быть исправны, поверены и иметь документы о поверке.

Таблица 2. Средства поверки

Наименование средства поверки

Номер пункта методики

Требуемые технические характеристики

Рекомендуемый тип средства поверки и его технические характеристики

1

измеритель постоянного напряжения

7.3

7.5

относительная погрешность измерения напряжения от 200 мВ до 200 В

не более ± 0,006 %

мультиметр Agilent 3458А

относительная погрешность измерения напряжения от 100 мВ до 200 В не более ± 0,0015 %

2

измеритель силы постоянного тока

7.4

относительная погрешность измерения силы тока 100 нА не более ± 0,05 %;

1 мкА не более ± 0,02 %; 10; 100 мкА; 1; 10;

100 мА не более ± 0,01 %

1 А не более ± 0,05 %

мультиметр Agilent 3458А

относительная погрешность измерения силы тока 100 нА не более ± 0,044 % 1 мкА не более ± 0,0065 % 10; 100 мкА; 1; 10 мА не более ± 0,0035 %

100 мА не более ± 0,0045 % 1 А не более ± 0,012 %

3

мера сопротивления

0.01 Ом

7.5

относительная погрешность сопротивления не более

± 0,05 %;

рабочее напряжение до

200 В

катушка электрического

сопротивления РЗ10 0.01 Ом

класс точности 0,01 или 0,02; максимальная сила тока 10 А

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование, практический опыт в области электрических измерений.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 4.2 Во избежание несчастного случая и для предупреждения повреждения прибора и поверочного оборудования необходимо обеспечить выполнение следующих требований:

  • - подсоединение оборудования к сети должно производиться с помощью сетевого кабеля, предназначенного для данного оборудования;

  • - заземление оборудования должно производиться посредством заземляющего контакта сетевого кабеля;

  • - запрещается производить подсоединение кабелей к контактам оборудования или отсоединение от них, когда выход прибора находится в положении “ON”;

  • - запрещается работать с прибором при обнаружении его явного повреждения.

5 УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ ПОВЕРКЕ

При проведении поверки должны соблюдаться следующие условия окружающей среды:

  • - температура воздуха (23 ± 5) °C;

  • - относительная влажность воздуха от 30 до 70 %;

  • - атмосферное давление от 84 до 106.7 kPa.

  • 6 ВНЕШНИЙ ОСМОТР И ПОДГОТОВКА К ПОВЕРКЕ

6.1 Внешний осмотр
  • 6.1.1 При проведении внешнего осмотра проверяются:

  • - чистота и исправность разъёмов;

  • - отсутствие механических повреждений корпуса и ослабления крепления элементов конструкции (определяется на слух при наклонах прибора);

  • - сохранность органов управления, чёткость фиксации их положений;

  • - комплектность прибора.

  • 6.1.2 При наличии дефектов или повреждений, препятствующей нормальной эксплуатации поверяемого прибора, его следует направить в сервисный центр для ремонта.

6.2 Подготовка к поверке
  • 6.2.1  Перед началом работы поверитель должен изучить руководство по эксплуатации поверяемого прибора, а также руководства по эксплуатации применяемых средств поверки.

  • 6.2.2 Перед началом выполнения операций по определению метрологических характеристик прибора используемые средства поверки и поверяемый прибор должны быть подключены к сети (220 ± 10) В; (50 ± 0,5) Гц и выдержаны во включённом состоянии в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева 120 min.

  • 6.2.3 После прогрева перед началом выполнения операций поверки нужно подготовить к работе мультиметр, для чего выполнить следующие действия:

  • 1) отсоединить все кабели от входов мультиметра.

  • 2) Нажать клавиши [ACAL], [ENTER], и дождаться завершения процедуры автокалибровки;

  • 3) Нажать клавиши [SHIFT], [NDIG] [6], [ENTER], [NPLC] [100], [ENTER]

  • 4) Нажать клавишу [Terminals] для выполнения измерений с задней панели мультиметра.

  • 6.2.4 Перед началом выполнения операций поверки необходимо произвести начальную установку поверяемого прибора, для чего выполнить следующие действия:

  • 1) Отсоединить все кабели от входов поверяемого прибора

  • 2) Нажать клавишу [MENU], выбрать SETUP, [ENTER]; RECALL, [ENTER]; INTERNAL, [ENTER]; FACTORY, [ENTER]; выйти из меню нажатием клавиши [EXIT],

  • 6.2.5 Занести в протокол поверки значения температуры окружающей среды и относительной влажности воздуха.

7 ПРОВЕДЕНИЕ ПОВЕРКИ 7.1 Общие указания по проведению поверки
  • 7.1.1 В процессе выполнения операций результаты измерений заносятся в протокол поверки. Полученные результаты должны укладываться в пределы допускаемых значений, которые указаны в таблицах документа. При получении отрицательных результатов по какой-либо операции необходимо повторить операцию. При повторном отрицательном результате прибор следует направить в сервисный центр для проведения регулировки и/или ремонта.

7.2 Опробование
  • 7.2.1 Выключить прибор и повторно включить его.

В течение примерно 30 с должна осуществиться процедура автоматического тестирования, по завершении которой прибор будет готов к работе.

После завершения процедуры автоматического тестирования не должны появиться сообщения об ошибках.

  • 7.2.2  Проверить идентификацию серийного номера прибора и версии установленного на нём программного обеспечения, для чего:

  • 1) Нажать клавишу [MENU], выбрать SYSTEM INFO, [ENTER], SERIAL#, [ENTER],

На дисплее должен отобразиться серийный номер прибора.

  • 2) Нажать клавишу [EXIT], выбрать FIRMWARE, [ENTER].

На дисплее должен отобразиться номер версии программного обеспечения FIRMWARE VERSION.

  • 3) Выйти из меню нажатием клавиши [EXIT],

Записать результаты опробования в таблицу 3.

Таблица 3. Опробование

результат проверки

критерий проверки

отсутствие сообщений об ошибках при автоматическом тестировании после включения

правильно отображается серийный номер прибора

отображается идентификационный номер версии программного обеспечения 3.0.0 и выше

7.3 Определение погрешности воспроизведения и измерения напряжения
  • 7.3.1 Временно отключить питание прибора и мультиметра для выполнения соединений.

  • 7.3.2 Выполнить соединения прибора с мультиметром (клеммы на задней панели мультиметра) по 4-х проводной схеме.

При этом необходимо использовать переходную колодку 2600-KIT из комплекта прибора, и кабели, как показано на рисунке 1.

Рисунок 1 .Схема измерения напряжения.

Input HI

DCV.

□ □□□□□ □ □□□□

□ □

□ □ □□

□ □

□ □ □ □

□ □

□ □ □□

□ □

□ □ □□

Digital Multimeter

LO

Л

Output

SLO

HI

S HI

7.3.3 Включить питание прибора и мультиметра. Установить мультиметр в режим

  • 7.3.4 Сделать установки на приборе (“CHANNEL А”)

[CONFIG], [SRC], V-SOURCE, [ENTER], SENCE-MODE, [ENTER], 4-WIRE, [ENTER] [CONFIG], [MEAS], V-MEAS, [ENTER], SENCE-MODE, [ENTER], 4-WIRE, [ENTER] [SPEED], HIGH-ACCURACY, [ENTER]

[DISPLAY], [SOURCE] (для выбора отображения установки на данном канале) [DISPLAY], [MEAS] (для выбора отображения измерения на данном канале) [DIGITS] (для выбора максимального разрешения)

  • 7.3.5 Активировать выход прибора (“CHANNEL А”) клавишей “OUTPUT ON/OFF”. При этом должен загореться зелёный индикатор выхода.

  • 7.3.6 При помощи клавиш [А], [▼], [►], [◄] и/или многофункционального колеса (используя функции нажатия и вращения), устанавливать на приборе диапазоны и значения напряжения Us, указанные в столбце 1 таблицы 4.

Записывать показания мультиметра в столбец 3, и отсчёты на дисплее прибора в столбец 5 таблицы 4.

  • 7.3.7 Рассчитать значения абсолютной погрешности воспроизведения напряжения AUus и абсолютной погрешности измерения напряжения AUum по формулам:

AUus = [Uo - Us]; AUum = [Um - Uo],

где Us - установленное на приборе значение, Uo - показание мультиметра, Um -отсчёт на дисплее прибора.

Записать полученные значения абсолютной погрешности в столбцы 3 и 6 таблицы

  • 4.

Таблица 4. Погрешность воспроизведения и измерения напряжения модели 2612

установленное на приборе значение

Us

измеренное мультиметром значение

Uo

абсолютная погрешность воспроизвел.

(Us-Uo)

пределы допускаемой абсолютной погрешности воспроизвед.

измеренное прибором значение Um

абсолютная погрешность измерения (Um—Uo)

пределы допускаемой абсолютной погрешности измерения

1

2

3

4

5

6

7

+200 mV

±000.415

±000.255

-200 mV

+2 V

±0.00100

±0.00075

-2 V

+20 V

±00.0090

±00.0080

-20 V

+200 V

±000.090

±000.080

-200 V

  • 7.3.8 Отключить выход прибора (“CHANNEL А”) нажатием клавиши “OUTPUT ON/OFF”. При этом должен загореться зеленый индикатор выхода.

  • 7.3.9 Выполнить процедуру по пунктам 7.3.1 - 7.3.8 на канале “CHANNEL В”.

7.4 Определение погрешности воспроизведения и измерения силы тока на пределах от 100пА до 1А
  • 7.4.1 Временно отключить питание прибора и мультиметра для выполнения соединений.

  • 7.4.2 Выполнить соединения прибора с мультиметром (клеммы на задней панели мультиметра).

При этом необходимо использовать переходную колодку 2600 - KIT из комплекта прибора, и кабели, как показано на рисунке 2.

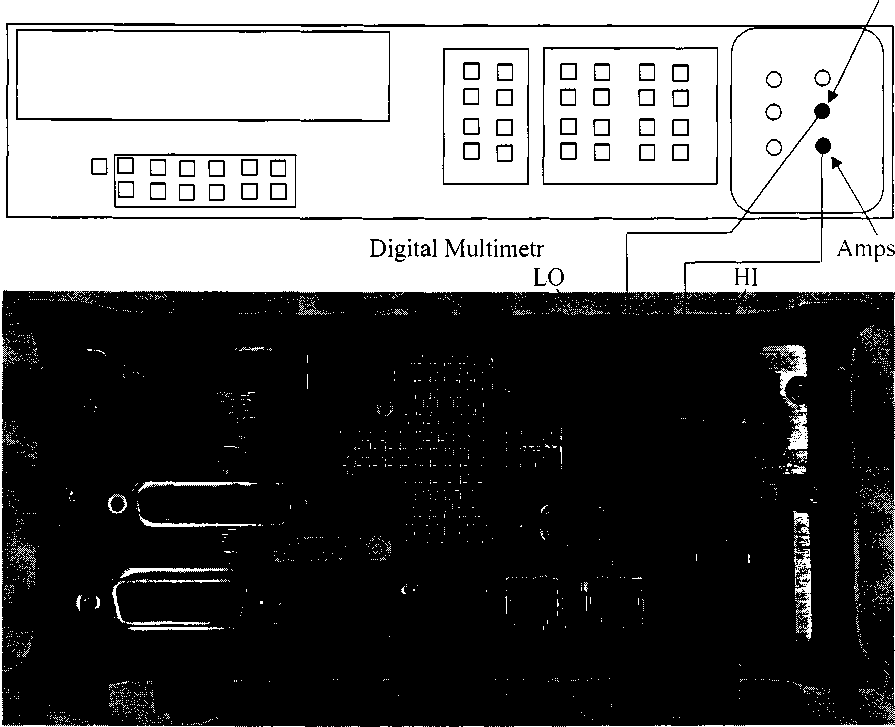

Рисунок 2. Схема измерений силы тока от 100пА до 1 А

Input LO

  • 7.4.3 Включить питание прибора и мультиметра. Установить мультиметр в режим DC1.

  • 7.4.4 Сделать установки на приборе (“CHANNEL А”)

[CONFIG], [SRC], I-SOURCE. [ENTER]

[CONFIG], [MEAS], I-MEAS. [ENTER]

[SPEED], HIGH-ACCURACY

[DISPLAY] (для выбора источника)

[SRC] (для выбора источника тока)

[MEAS] (для выбора измерения силы тока)

[DISPLAY], [SRC] (для выбора отображения установки)

[DISPLAY], [MEAS] (для выбора отображения измерения)

[DIGITS] (для выбора максимального разрешения)

  • 7.4.5 Активировать выход прибора (“CHANNEL А”) клавишей “OUTPUT ON/OFF” При этом должен загореться зеленый индикатор выхода.

  • 7.4.6 При помощи клавиш [А], [▼], [◄], [►] и/или многофункционального колеса (используя функции нажатия и вращения), устанавливать на приборе диапазоны и значения силы тока L, указанные в столбце 1 таблицы 5.

Записывать показания мультиметра в столбец 2, и отсчеты на дисплее прибора в столбец 5 таблицы 5.

7.4.7. Рассчитать значения абсолютной погрешности воспроизведения силы тока Alls и абсолютной погрешности измерения силы тока AIim по формулам:

Alls = [Io - Is]; AIim = [Im - Io],

где Is - установленное на приборе значение, Io - показание мультиметра, 1м - отсчет на дисплее прибора.

Записать полученные значения абсолютной погрешности в столбцы 3 и 6 таблицы

  • 5.

Таблица 5. Погрешность воспроизведения и измерения силы тока на пределах от 100 nA до 1А

установленное на приборе значение Is

измеренное мультиметром значение lo

абсолютная погрешность воспроизвел.

(Is - Io)

пределы допускаемой абсолютной погрешности воспроизвел.

измеренное прибором значение 1м

абсолютная погрешность измерения (1м—1о)

пределы допускаемой абсолютной погрешности измерения

1

2

3

4

5

6

7

+ 100 nA

±000.160

±000.160

- 100 nA

+ 1 цА

±0.00110

± 0.00075

- 1 цА

+ 10 рА

± 00.0080

± 00.0040

- 10 цА

+ 100 цА

± 000.090

± 000.045

- 100 цА

+ 1 mA

± 0.00060

± 0.00040

- 1 mA

+ 10 mA

± 00.0090

± 00.0045

- 10 mA

+ 100 mA

± 000.060

± 000.040

- 100 mA

+ 1 A

± 0.00230

±0.00180

- 1 A

7.4.8 Отключить выход прибора (“CHANNEL А”) клавишей “OUTPUT ON/OFF”. При этом должен погаснуть зеленый индикатор выхода.

7.4.9. Выполнить процедуру по пунктам 7.4.1 - 7.4.8 на канале “CHANNEL В”.

7.5 Определение погрешности воспроизведении и измерения силы тока на пределе 1.5 А
  • 7.5.1 Временно отключить питание прибора и мультиметра для выполнения соединений.

  • 7.5.2 Выполнить соединения прибора с мультиметром (клеммы на задней панели мультиметра).

При этом необходимо использовать переходную колодку 2600-К1Т из комплекта прибора, и кабели, как показано на рисунке 3.

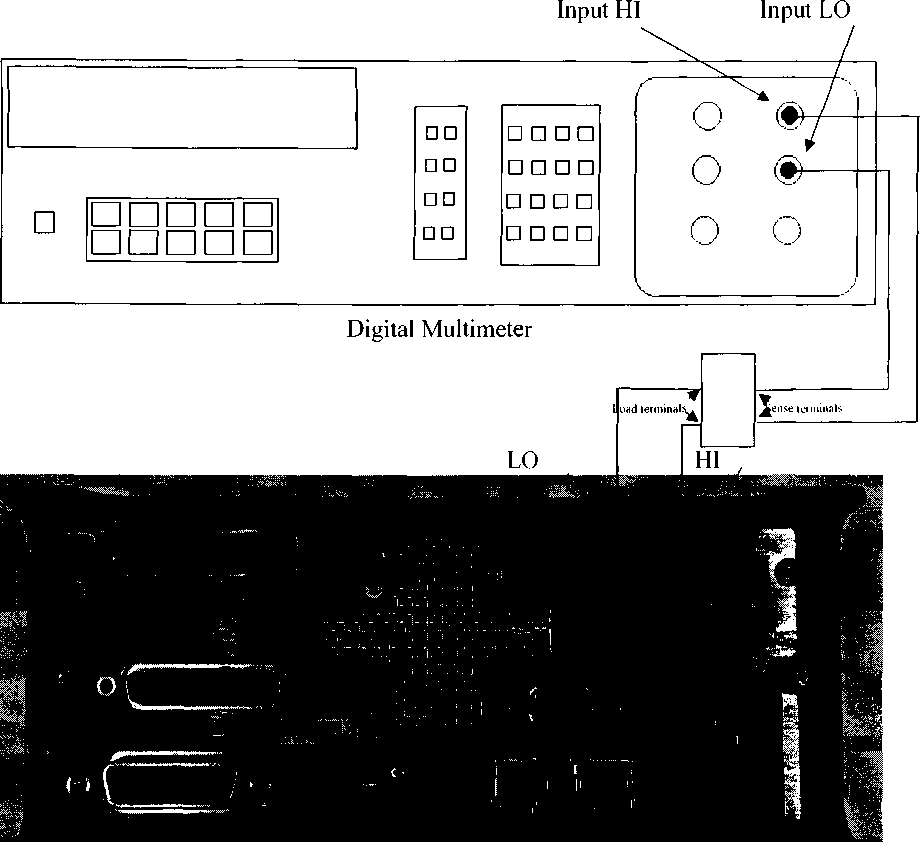

Рисунок 3. Схема измерений силы тока на пределе ЗА.

Соединить клемму “Ii” меры сопротивления 0.01 Q с контактом “HI” прибора. Соединить клемму “Н” меры сопротивления 0.01 Ос контактом “LO” прибора.

Соединить клемму “Ui” меры сопротивления 0.01 Q с контактом “Input Hl” мультиметра.

Соединить клемму “U2” меры сопротивления 0.01 Q с контактом “Input LO” мультиметра.

  • 7.5.3 Включить питание прибора и мультиметра.

  • 7.5.4 Выбрать на мультиметре режим DCV. Выполнить установки на приборе, как указано в п. 7.4.4.

  • 7.5.5 Активировать выход прибора (“CHANNEL А”) клавишей “OUTPUT ON/OFF”. При этом должен загореться зеленый индикатор выхода.

  • 7.5.6 При помощи клавиш [А], [▼], [◄], [►] и/или многофункционального колеса (используя функции нажатия и вращения), установить на приборе максимальный предел и положительное значение силы тока Is, указанное в столбце 1 таблицы 6.

Записать показание силы тока на дисплее прибора в столбец 5 таблицы 6. Зафиксировать отсчет напряжения Uo на мультиметре.

Записать в столбец 2 таблицы 6 измеренное значение силы тока 1о. используя соотношение Io [А] = Uo [mV] / 0.01 [Q]

  • 7.5.7 При помощи клавиш [◄], [►] и/или многофункционального колеса установить отрицательное значение силы тока, и записать отсчеты, как указано в пункте 7.5.6.

  • 7.5.8 Отключить выход прибора (“CHANNEL А”) нажатием клавиши “OUTPUT ON/OFF”. При этом должен погаснуть зеленый индикатор сверху клавиши.

  • 7.5.9 Рассчитать для каждого из значений, указанных в столбце 1 таблицы 6. значения абсолютной погрешности воспроизведения силы тока AIjs и абсолютной погрешности измерения силы тока AIim по формулам:

Alls = [Io — Is]; AIim = [Im - Io],

где Is - установленное на приборе значение, 1о - измеренное значение, 1м - отсчет на дисплее прибора.

Записать полученные значения абсолютной погрешности в столбцы 3 и 6 таблицы

  • 6.

Таблица 6. Погрешность воспроизведения и измерения силы тока на пределе 1.5 А

установленное на приборе значение Is

измеренное мультиметром значение

абсолютная погрешность воспроизвел.

(Is -1>о)

пределы допускаемой абсолютной погрешности воспроизвед.

измеренное прибором значение 1м

абсолютная погрешность измерения (1м - 1о)

пределы допускаемой абсолютной погрешности измерения

1

2

3

4

5

6

7

+ 1.5 А

± 0.00490

± 0.00425

- 1.5 А

  • 7.5.10 Выполнить процедуру по пунктам 7.5.1 - 7.5.9 для канала (“CHANNEL В”)

  • 7.5.11 Отсоединить измерительные провода от прибора и оборудования.

Возможно проведение поверки на меньшем количестве диапазонов, каналов или на меньшем количестве измеряемых физических величин (с указанием в свидетельстве о поверке).

ПОВЕРКА ПРИБОРА ЗАВЕРШЕНА.

  • 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1 Протокол поверки

При выполнении операций поверки оформляется протокол в произвольной форме с указанием следующих сведений:

  • - полное наименование аккредитованной на право поверки организации;

  • - номер и дата протокола поверки;

  • - наименование и обозначение поверенного средства измерения, установленные опции;

  • - заводской(серийный) номер;

  • - обозначение документа, по которому выполнена поверка;

  • - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

  • - температура и влажность в помещении;

  • - фамилия лица, проводившего поверку;

  • - результаты определения метрологических характеристик по форме таблиц раздела 7.

8.2 Свидетельство о поверке

При положительных результатах поверки выдается свидетельство о поверке в соответствии с действующими нормативными документами.

8.3 Извещение о непригодности

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается свидетельство о непригодности к применению с указанием причин непригодности^

Начальник отдела 209 ФГУП «ВНИИМС»

Главный метролог АО «НИИП»

Инженер по метрологии 1 кат.

Семенчинский

Н. Маслова-Зарецкая

В.В. Пензин

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
