Методика поверки «МИКРООММЕТРЫ СЕРИИ ТМС» (ТМС-6700-19 МП)

Заместитель генерального директора/

УТВЕРЖДАЮ

директор

М.П.

МЕТОДИКА ПОВЕРКИ

ТМС-6700-19МП г. Москва

2019 г.

Содержание

• 1  ВВОДНАЯ ЧАСТЬ

• 2  ОПЕРАЦИИ ПОВЕРКИ

• 3  СРЕДСТВА ПОВЕРКИ

• 4  ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6  УСЛОВИЯ ПОВЕРКИ

• 7  ПОДГОТОВКА К ПОВЕРКЕ

• 8  ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

  • 8.2 Проверка электрического сопротивления изоляции

  • 8.3 Проверка электрической прочности изоляции

  • 8.4 Опробование и подтверждение соответствия программного обеспечения

  • 8.5 Определение метрологических характеристик

    • 8.5.1 Определение основной абсолютной погрешности измерения электрического

сопротивления постоянному току до 10 А

• 8.5.2 Определение основной абсолютной погрешности измерения электрического

сопротивления постоянному току свыше 10 А (только для ТМС-6500, ТМС-6700)

• 9  ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А (Рекомендуемое)

ПРИЛОЖЕНИЕ Б (Обязательное)

• 1.1 Настоящая методика поверки (далее по тексту - методика) распространяется на микроомметры серии ТМС (далее по тексту - микроомметры) и устанавливает методы, а также средства их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять микроомметры до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять микроомметры в процессе эксплуатации и/или хранения.

• 1.4 Допускается проведение поверки на меньшем числе поддиапазонов измерений в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.5 Интервал между поверками 2 года.

• 1.6 Основные метрологические характеристики приведены в таблицах 1 -2.

Таблица 1 - Метрологические характеристики микроомметров модификации ТМС-650

Таблица 2 - Метрологические характеристики микроомметров модификаций ТМС-6500, ТМС-6700

2.1 При проведении поверки проводят операции, указанные в таблице 4. Таблица 3 - Операции поверки

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций

поверки микроомметр бракуют и его поверку прекращают.

• 3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 4.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Вместо указанных в таблице 4 средств поверки допускается использовать другие аналогичные средства измерений, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 4 - Средства поверки

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.1 К поверке микроомметров допускают лиц, аттестованных на право поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения микроомметра необходимо обеспечить выполнение следующих требований:

• - подсоединение микроомметра и оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

• - присоединения микроомметра и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

• - запрещается работать с микроомметром в условиях температуры и влажности, выходящих за допустимые значения;

• - запрещается работать с микроомметром в случае обнаружения его повреждения.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• -  температура окружающей среды, °C              от плюс 21 до плюс 25;

• -  атмосферное давление, кПа                       от 85 до 105;

• -  относительная влажность воздуха, %              от 20 до 60.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• -  изучить руководство по эксплуатации на поверяемые микроомметры, а также руководства по эксплуатации применяемых средств поверки;

• -  выдержать средства измерений в условиях окружающей среды, указанных в п.6.1, не менее 1 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• -  подготовить к работе средства измерений и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

• 7.2 Определение метрологических характеристик должно производиться со штатными проводами из комплекта микроомметра.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие проверяемого микроомметра следующим требованиям:

• -  комплектность микроомметров в соответствии с руководством по эксплуатации;

• -  не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

• -  все разъемы не должны иметь повреждений и должны быть чистыми.

Результаты считаются положительными, если выполняются все вышеуказанные требования.

Проверку электрического сопротивления изоляции в нормальных климатических условиях проводить следующим образом:

• 1) подготовить микроомметр и установку для проверки электрической безопасности GPI 745 А (далее - установка) в соответствии с эксплуатационной документацией;

• 2) подключить установку и подать значение напряжения постоянного тока не менее (500±100) В между измерительной цепью и корпусом.

• 3) измерить значение электрического сопротивления изоляции.

Результаты считаются положительными, если измеренное значение электрического сопротивления изоляции составляет не менее 100 МОм.

Проверку электрической прочности изоляции в нормальных климатических условиях проводить следующим образом:

• 1) подготовить микроомметр и установку для проверки электрической безопасности GPI 745 А (далее - установка) в соответствии с эксплуатационной документацией;

• 2) подключить установку и подать испытательное напряжения синусоидальной формы (действующее значение) величиной 5 000 В между корпусом микроомметров и контактами Hi и Low; между контактами Hi и Low (испытательное напряжение плавно увеличивать от нуля до 5000 В действующего значения напряжения);

• 3) подавать испытательное напряжение в течение 1 минуты, после чего плавно снизить до нуля и отключить установку.

Результаты считаются положительными, если во время испытаний не было пробоя или перекрытия изоляции (падение напряжения до нуля указывает на наличие пробоя или перекрытия изоляции). Появление «короны» или шума при испытаниях не является признаком неудовлетворительных результатов испытаний.

• 8.4.1 Опробование

• 1) Подготовить и включить микроомметр в соответствии с руководством по эксплуатации.

• 2) Проверить работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш.

Результаты считаются положительными, если сохранятся работоспособность дисплея и клавиш управления, а также режимы, отображаемые на дисплее, при нажатии соответствующих клавиш соответствуют руководству по эксплуатации.

• 8.4.2 Подтверждение соответствия программного обеспечения

• 1) Подготовить и включить микроомметр в соответствии с руководством по эксплуатации.

• 2) Подтверждение соответствия, внутреннего программного обеспечения (далее по тексту - ПО) осуществляется путем определения идентификационного наименования и номера версии ПО.

• 3) Для определения идентификационного наименования и номера версии внутреннего ПО проверить информацию, отображаемую на дисплее микроомметра в разделе меню - сведения об измерителе.

Результат определения идентификационного наименования считают положительным, если идентификационное наименование и номер версии внутреннего ПО соответствует данным, указанным в Приложении Б.

Определение метрологических характеристик проводят в следующей последовательности:

• 1) Включить питание микроомметра. (Источник питания - аккумулятор). Установить следующие настройки: измерение в 2-х направлениях; ручной. Выбрать режим “измерение резистивных объектов”.

• 2) Собрать схему, представленную на рисунке 1, установив значение воспроизводимого электрического сопротивления в соответствии с таблицей А.1, представленной в приложении А.

• 3) В микроомметре установить диапазон измерительного тока в соответствии с таблицей А.1 и произвести измерение электрического сопротивления, нажав клавишу СТАРТ.

• 4) Зафиксировать показания поверяемого микроомметра, и результат занести в таблицу А. 1.

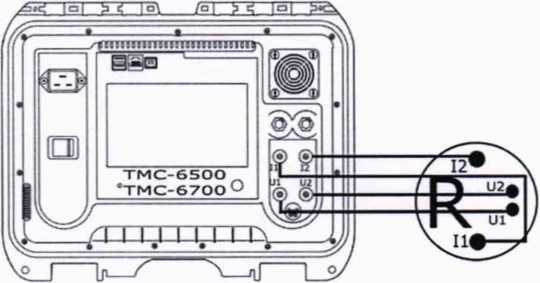

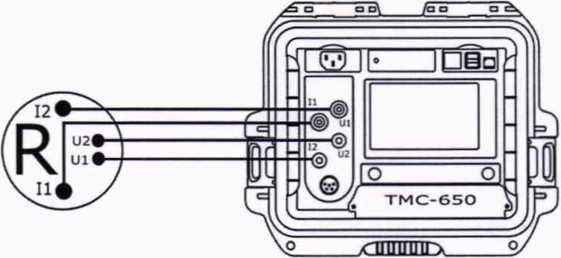

  Рисунок 1 - Структурная схема определения основной абсолютной погрешности измерения электрическому сопротивления постоянному току до 10 А.

где ТМС-650 - поверяемый микроомметр ТМС-650;

ТМС-6500, ТМС-6700 - поверяемый микроомметр ТМС-6500, ТМС-6700;

R- мера электрического сопротивления однозначная МС 3081; катушки электрического сопротивления Р310, Р321, Р331.

• 5) Рассчитать основную абсолютную погрешность измерения электрического сопротивления постоянному току по формуле (1):

АХ = Хизм-Х_уст                                            (1)

где Хуст - значение, воспроизводимое эталонным средством измерения (мера электрического сопротивления однозначная МС 3081; катушки электрического сопротивления Р310, Р321, Р331); Хизм - показания поверяемого микроомметра.

• 6) Повторить п.2 - п.5 для соответствующих значений таблицы А.1.

• 7) Включить питание микроомметра. (Источник питания - сетевое питание). Установить следующие настройки: измерение в 2-х направлениях; ручной. Выбрать режим “измерение резистивных объектов”. Повторить п.2 - п.5 для соответствующих значений таблицы А.1.

• 8) Включить питание микроомметра. (Источник питания - аккумулятор). Выбрать режим “измерение индуктивных объектов” и установить следующие настройки: измерение в 2-х направлениях; алгоритм - стандартный. Повторить п.2 - п.5 для соответствующих значений таблицы А. 1.

• 9) Включить питание микроомметра. (Источник питания - сетевое питание). Выбрать режим “измерение индуктивных объектов” и установить следующие настройки: измерение в 2-х направлениях; алгоритм - стандартный. Повторить п.2 - п.5 для соответствующих значений таблицы А. 1.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают значений, указанных в таблице А.1, представленной в приложении А.

• 1) Включить питание микроомметра. (Источник питания - сетевое питание). Выбрать режим “измерение резистивных объектов” и установить следующие настройки: измерение в 2-х направлениях; ручной.

• 2) Собрать схему, представленную на рисунке 2, установив значение воспроизводимого электрического сопротивления в соответствии с таблицей А.2, представленной в приложении А.

• 3) В микроомметре установить диапазон измерительного тока в соответствии с таблицей А.2 и произвести измерение электрического сопротивления, нажав клавишу СТАРТ.

• 4) Зафиксировать показания поверяемого микроомметра, и результат занести в таблицу А.2.

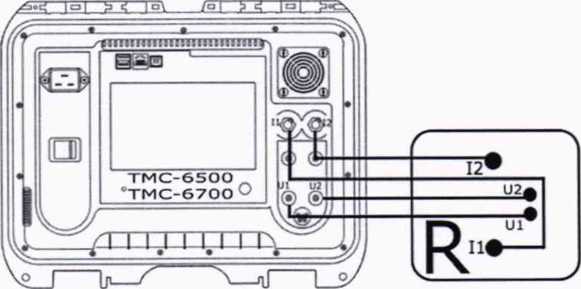

  Рисунок 2 - Структурная схема определения основной абсолютной погрешности измерения электрическому сопротивления постоянному току свыше 10 А.

Где ТМС-6500, ТМС-6700 - поверяемый микроомметр ТМС-6500, ТМС-6700;

R - мера электрического сопротивления однозначная МС 3081.

• 5) Рассчитать основную абсолютную погрешность измерения электрического сопротивления постоянному току по формуле (1).

• 6) Повторить п.2 - п.5 для соответствующих значений таблицы А.2.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают значений, указанных в таблице А.1, представленной в приложении А.

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

полное наименование аккредитованной на право поверки организации;

номер и дата протокола поверки; наименование и обозначение поверенного средства измерений; заводской (серийный) номер;

обозначение документа, по которому выполнена поверка;

наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

температура и влажность в помещении;

фамилия лица, проводившего поверку;

результаты каждой из операций поверки согласно таблице 2.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

• 9.2 Положительные результаты поверки анализатора оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, и нанесением знака поверки.

• 9.3 Знак поверки наносится на корпус микроомметра и (или) на свидетельство о поверке.

• 9.4 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.



  В. Гладких

Начальник отдела испытаний ООО «ИЦРМ»

Окончание таблицы А.1

Таблица А.2 - Определение основной абсолютной погрешности измерения электрического сопротивления постоянному току свыше 10 А (только для ТМС-6500, ТМС-6700)_____________________________________________________________________

* только для ТМС-6700

Таблица Б.1 - Идентификационные данные программного обеспечения микрооммстров серии ТМС

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
