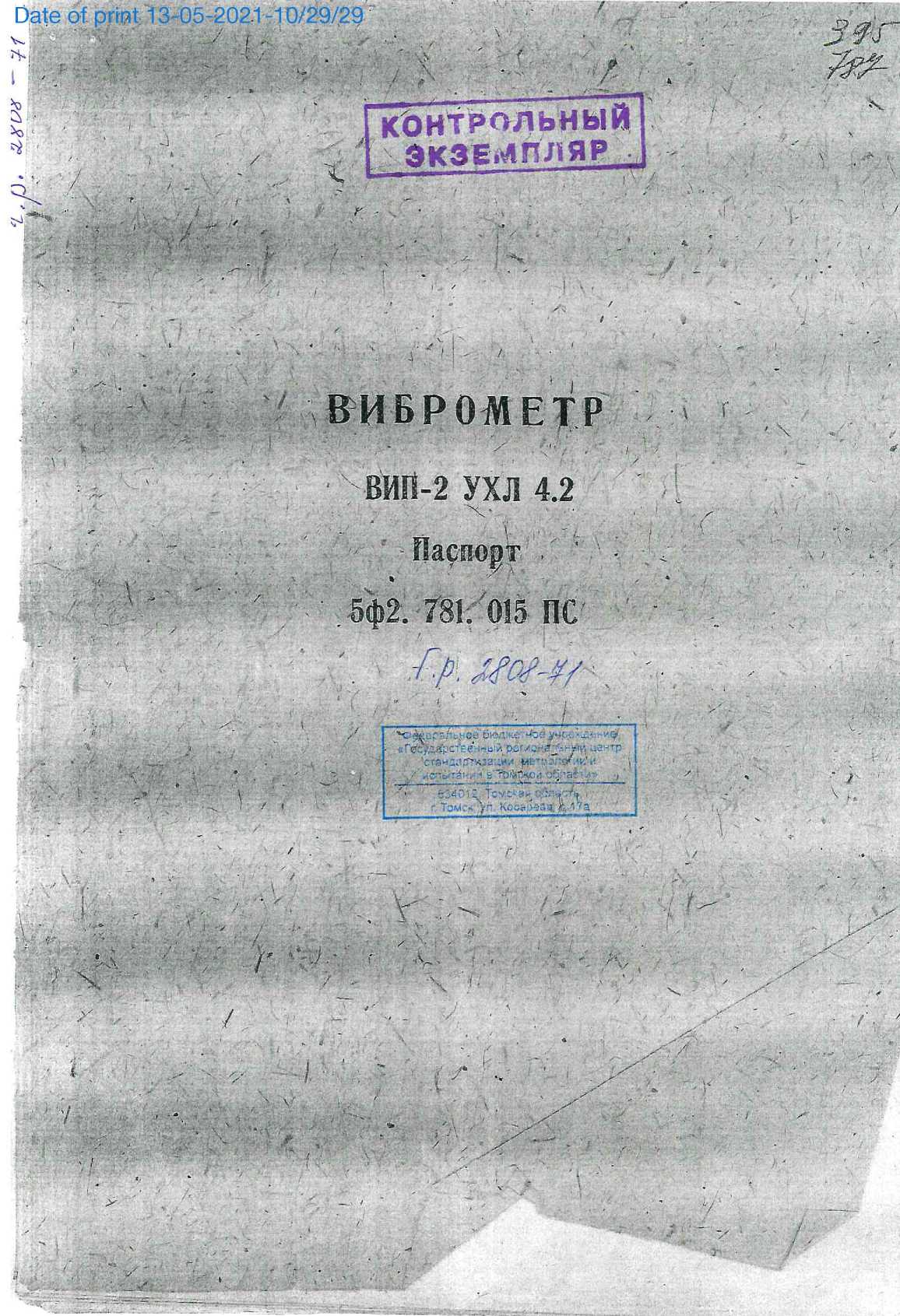

Паспорт «Виброметр ВИП-2 УХЛ 4.2» (5ф2. 781. 015 ПС)

СОДЕРЖАНИЕ

• 1  Назначение

• 2 Технические характеристики

'3 Устройство 'и принцип работы

• 4 Указания мер безопасности

• 5 Комплект поставки

• 6 Подготовка к работе

• 7 Порядок работы

• 8 Техническое обслуживание

• 9 Поверка виброметра

• 10 Характерные неисправности и методы их устранения

• 11 Свидетельство о приемке

• 12 Гарантийные обязательства

• 13 Сведения о рекламациях

• 14 Сведения о консервации и упаковке

15. Сведения о хранении и транспортировании.

Приложения: 1 Протокол поверки виброметра ВЙП.2УХЛ4.2

• 2  Результаты технического освидетельствс а'ния

• 3 Режимы транзисторов по постоянному току

4. Графики предельных значений измеряемых параметров вибрации

• 5 Схемы электрические

• 6 Маркировочная плата

7./Сведения о содержании драгоценных металлов

4»

Виброметр ВИП-2УХЛ4-2 (в дальнейшем виброметр) предназначен для измерения периода-ческой вибрации работающего оборудования и маиин в лабораторных и производственных условиях.

В виброметре используется преобразователь индукционный виброизмсритсльный Д21А (в дальнейшем преобразователь).

Виброирсобразователь допускает работу в переменном магнитном поле напряженностью не более 400 А/м.

Допустимый наклон вибропреобразователя относительно вертикального рабочего положения—30°.

Рабочие условия эксплуатации виброметра:

значения температуры от -J-l° до. Д-40°С;

верхнее значение относительной влажности 80%- при температуре до 25°С-

Общий вид виброметра представлен на рис- 1

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 2.1. Рабочий диапазон частот 10—1000 Гц

2.2- Диапазон измерения: действующих значений виброскорости 0,1 —100 мм/с;

размаха виброперемещений 2—1000 мкм-

23. Пределы измерительных поддиапазонов:

а) по виброскорости 1; 3; ГО; 30; 10(Ujm/c;

б) по виброперемещению 10; 30; 100; 300:  1000 мкм.

2-4 Относительный коэффициент поперечного преобразования вибропреобразователя не превышает 10%.

2.5. Основная относительная погрешность измерения параметров вибрации в нормальных уело-виях не превышает:

а) 25% при измерении размаха, виброперемещения в частном диапазоне 10—200 Гц;

б) 15% при измерении виброскорости в частотном диапазоне 20—1000 Гц.

Примечания: 1- В частотном диапазоне 10—20 Гц в режиме измерения виброскорости и на. пределе 1/10 в режиме измерения размаха виброперемещения погрешность не нормируется из-за отсутствия калибровочных средств.

2- Нормальными условиями считаются: окружающая температура 20±5°С;

относительная влажность воздуха 65± 15%; атмосферное давление 100±4 кПа (-7-50±:30 мм. рт. ст.); напряжение питания 6±0,ЗВ-

2.6- Дополнительная погрешность, вызванная изменением напряжения питания на минус 25%' ■fl,5В) от номинального значения (6В) не превышает ±5%

2.7- Дополнительная погрешность виброметра, вызванная воздействием на вибрэпреобразова-тель внешнего магнитного поля напряженностью 400 А/м,- образованного переменным током частотой 50 Гц. не превышает ±5%-

2-8- Дополнительная погрешность, вызванная изменением температуры до крайних значений рабочего диапазона, не превышает 1/3 от основной погрешности-

2.9- Дополнительная погрешность энергетического суммирования частотных составляющих зиб* рации в рабочем диапазоне частот и сигналов при коэффициенте амплитуды до 5. не превышает ± Ю % -                                                      *

2.10. Питание виброметра осуществляется от четырех гальванических элементов оощим напряжением 6В.

2-11- Потребляемый виброметром ток не превышает 18 мА.

—т- 2.12. Продолжительность работы виброметра одним комплектом - ыальнык условиях, не менее 100 ч:

2-13. Масса нетто не более. 2.5 кг Масса брутто не более 6 кг-

2.14. Наработка на отказ не менее 15000 ч-

^;    2.15. Средний срок службы не менее 10 лет-

3 1. Виброметр ’состоит из вибро.преобразователя, прибора измерительного и соединительного кабеля.

3'2. Вибропреобразователь Д21А имеет цилиндрическую форму и состоит из сейсмоприемника СВ-10Ц ГОСТ 13002-74, расположенного в стальном корпусе и поджатого стальным основанием. На основании имеется шпилька для навинчивания наконечника (штыря). Между сейсмоприемником и корпусом расположена плата, на которой размещена £ С цепочка, предназначенная для корректировки частотной характеристики вибропреобразователя в частотном диапазоне 200—1000 Гц, .Для подключения ’к соединительному кабелю имеется разъем,-

3 3. Принцип работы вибропреобразователя состоит в следующем: при контактировании штырем с вибрирующим объектом происходит смещение подвесной системы (инертной массы) относительно корпуса магнитопровода, при этом на концах обмотки катушки подвесной системы возникает ЭДС. величина которой пропорциональна Скорости смещения.

3.4- Прибор измерительный конструктивно выволнен в виде отдельного блока. Усилитель прибора измерительного выполнен на печатной плате. Расположение элементов на плате (см- приложение 6). Плату можно поворачивать на 180° для лучшего доступа к монтажу-

На лицевой панели расположены показываю ций прибор и переключатели РОД РАБОТЫ и ПРЕДЕЛЫ ИЗМЕРЕНИЯ.

На корпусе также установлен входной разъем для подключения вибропреобразователя и разъем ВЫХОД для подключения осциллографа.

Переключатель РОД РАБОТЫ имеет следующие яоложения:

ОТКЛ — питание прибора отключено;

КОНТР- ПИТАНИЯ — контролируется наличие и величина питающего напряжения;

/$ — положение, при -котором измеряется действующее значение вибресно-роста, мм/с;

— "положение, при котором измеряется размах виброперемещения, мкм.

Верхние цифры (1, 3, 10, 30, 100), относящиеся к переключателю ПРЕДЕЛЫ ИЗМЕРЕНИЯ, обозначают предельные числовые отметки шкалы показывающего прибора в мм/с при измерен»» еиброскорости-

Нижиие цифры (ТО, 30, 100, 300, 1000) — предельные числовые отметки шкалы показываю-¹ вдето прибора в мкм при измерении размаха вибюперемещения.

3-5. Принцип работы прибора измерительного-              Цц/ tz./

При установке переключателя РОД РАБОТЫ в положение Д’ со входа прибора измерительного сигнал поступает па делитель напряжения, выполненный на поецизнонных резисторах £1 /?5 (Приложение 5, рис. 2) служащий совместно с переключателем ■Л 1 для выбора необходимого предела измерения- С делителя сигнал поступает на' согласующий усилитель, выполненный на транзисторах VI, V2, первый каскад которого выполни на полевом транзисторе. Входное сопротивление согласующего усилителя 1 МОм, что исключа т влияние входного сопротивления на коэффициент деления делителя.                                             „

С согласующего усилителя сигнал поступает через переключатель 2 на вход промежуточного усилителя, выполненного на транзисторах V3—V5. Этот усилитель охвачен частотнонезависимой отрицательной обратной связью, образованной резисторами/2 11,/2. 12 и £26. Резистор       г.ред-

' назначен для изменения коэффициента усиления усилителя при привязке прибора измерительного к вибропреобразователю-       -                  ¥'1'0. V20—¥20.

С промежуточного усилителя сигнал поступает на оконечный усилитель, выполненный на транзисторах V6, V7, V12, V14, V15 и через конденсатор С-14 и переключатель^2 поступает на детектор действующих значений, выполненный на диодах W6, (/го-игз

Нагрузкой детектора является стрелочный показывающий прибор РА. отклонение стрелки которого пропорционально действующему значению сигнала на входе детектора-

При установке переключателя РОД РАБОТЫ в положение-^ в промежуточном усилителе переключается цепь отрицательной обратной связи, вместо цепи, состоящей изД 11,/2 12,   26 под

s ключается цепь, состоящая из 12, £ 13, и С7, в этом случае отрицательная обратная связь становится частотнозависимой, и промежуточный усили ель работает в режиме интегрирования, что позволяет получить сигнал, пропорциональный виброперемещению- Усиленный сигнал с выхода оконечного усилителя через конденсатор С14 и переключатель^ 2 поступает на пиковый детектор, выполненный на диодах Vll, V13- С пикового детектора выпрямленный сигнал поступает через переключатель д2 на стрелочный показывающий прибо .о отклонение стрелки которого пропорционально сумме амплитуд положительной и отрицательной полуволн сигнала.

Комплект поставки виброметра соответствует табл. 1

5Ф2.781.014

5Ф5.178.047

5Ф6 644,026

5Ф2.781.01511С

.0100.364.0.32ТУ

61- Общие указания-

6.1.1- Перед эксплуатацией виброметр выдержать в нормальных условиях 24 ч.

6Д-2. Открыть кожаный футляр, вынуть внбропреобразователь из гнезда и соединить его с помощью соединительного кабеля с прибором измерительным-

6.1.3. Снять крышку отсека питания на задней стенке измерительного прибора и вставить 4-элем-ента типа 343, учитывая нанесенную на кожух маркировку полярности-

• 6.2. Переключатели установить в следующие положения: ПРЕДЕЛЫ-ИЗМЕРЕНИЯ — положение      .

РОД РАБОТЫ — КОНТР- ПИТАНИЯ

Стрелка показывающего прибора должна устанавливаться между отметками 7 и 1U шкалы показывающего прибора, что свидетельствует о нормальной величине напряжения питания-

Если стрелка показывающего прибора- усташ.;вливается левее отметки 7, то с виброметром работать нельзя. Необходимо сменить элементы питания.

Для этого снять крышку отсека питания измерительного прибора н произвести замену негодных элементов- После установки элементов необходимо повторить проверку напряжения питания по показывающему прибору-

После этого виброметр готов к работе.

7 1 При измерении виброскорости переключатель РОД РАБОТЫ устанавливается в положение /у , вибропреобразователь закрепляется к вибрирующей поверхности посредством резьбы М8 на его корпусе и переключателем ПРЕДЕЛЫ ИЗМЕРЕНИЯ выбирается необходимый предел измерения

72- При измерении размаха виброиеремещен я переключатель РОД РАБОТЫ переводится в тюлоЖснt-wjUm и производится измерение аналогично п. 7.1.

73 При проведении измерений необходимо ориентироваться по кривым предельных значений измеряемых параметров вибрации в зависимости от допустимой величины ускорения на внбропре-образователь (40 м/с²) и размаха виброперемещения (1000 мкм). (Приложение 4).

Для пользования графиками необходимо знать частоту вибрации объекта.

7.4. Необходимо следить, чтобы измеряемые значения виброскорости и виброперемещения не выходили за область, ограниченную кривыми предельных значений, так как это может привести к выводу из строя внбронреобразователя.

/.5 По окончании измерений переключатель РОД РАБОТЫ перевести в положение ОТКЛ. Примечание. При перемещении вибропреобразбвателя переключатель РОД РАБОТЫ должен находится в положениях ОТКЛ- или       /(7 Работа со щупом на частотах свыше 200 Гн не допуска

■ется-                                         cS

81. В техническое обслуживание виброметра входят следующие работы:

а) проверка внешнего состояния виброметра., очистка его от пыли и, грязи, удаление следов влаги;

б) проверка крепления и четкости фиксации органов управления;

в.) проверка комплектности виброметра, состояния соединительного кабеля, его своевременный ремонт;

г) своевременная смена элементов питания.

Настоящий раздел устанавливает методы и средства периодической поверки виброметра.

Периодическая поверка при эксплуатации должна производится органами ведомственного надзора. а при отсутствии такой возможности в органах Госстандарта СССР не реже одного раза в год. а также после ремонта

9 1. Операции и средства поверки.

При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 2.

Таблица ‘2

Примечание. При необходимости оборудование может быть заменено аналогичным, прошедшим метрологическую аттестацию в органах государственной метрологической службы и обеспечакг щим требуемую точность измерения.

9-2- Условия поверки и подготовки к ней

,   9.2-1- При проведении поверки должны соблюдаться нормальные .условия эксплуатации, указанные в п- 2.5. паспорта.                                                                               ¹

9-2 2. Перед проведением поверки должны быть выполнены подготовительные работы ветствии с разделом 6-

• 9.3. Проведение поверки.

9.31. При проведении внешнего осмотра должно быть установлено соответствие виброметра следующим требованиям:

а) комплектности и маркировки;

б) отсутствие механических повреждений;

в) крепление и четкости фиксации органов управления, отсутствию обрывов соединительного кабеля-

9-3.2. При проведении опробования виброметра необходимо определить работоспособность, для чего включить его согласно разделу 6 и п, 7 1. и 7-2- паспорта, затем встряхнуть вибропреобразователь, при этом стрелка показывающего прибора должна отклониться-

• 9.3.3. При определении основной относительной погрешности измерения виброперемещения вибропреобразователь в вертикальном положении закрепляется на платформе образцового виброка-либровочного устройства СОВКУ-68 (в дальнейшем — вибростенд) и подсоединятся ко входу прибора измерительного.

Переключатели переводятся в следующие положения:

ПРЕДЕЛЫ ИЗМЕРЕНИЯ —

РОД РАБОТЫ — JU-lU

Платформе вибростенда последовательно задаются колебания-

Значение частоты и размаха виброперемещения платформы вибростенда приведены в табл. 3.

9-3-4' При определении основной относительной погрешности измерения виброскорости вибро-яреобразователь закрепляется на платформе образцовой вибрационной установки ОВУ-1 (в дальнейшем — установка).

Переключатели переводят в следующие положения:

ПРЕДЕЛЫ ИЗМЕРЕНИЯ —

РОД РАБОТЫ —

Платформе установки последовательно задаются колебания, значения частоты и виброскоростн которых указаны в табл. 4.

Таблица 4

Основная относительная погрешность измерения виброскорости определяется по формуле:

где Vtip — показания виброметра, мм/с;

• — действующее значение виброскорости платформы установки, мм/с, определяется пу тем прямых измерений частоты и ускорения и расчитываемое по формуле:

• — действующее значение ускорения, установленное на платформе установки, м/с²;

—частота вибрации, Гц;

Результаты измерений заносятся в табл. 1 и 2 приложения 1

Погрешность измерения параметров вибрации не должна превышать значений, указанных в л- 2.5 паспорта.

Результаты поверки оформляются протоколом (приложение 1)

9 4- Оформление результатов поверки

9.4.1. Положительные результаты поверки виброметра должны оформляться путем:

а) клеймения виброметра. Оттиск клейма наносится на мастику, находящуюся в пломбировочной чашке, расположенной на задней стенке корпуса измерительного прибора;

б) записи в таблице приложения 2 паспорта, заверенной поверителем-

9.4-2. Виброметр, ну отвечающий требованиям паспорта, к применению не допускается. В этом случае производится погашение клейма и делается соответствущая запись в таблице приложения 2

О'
