Федеральное агентство по техническому регулированию и метрологии Федеральное государственное унитарное предприятие “Уральский научно-исследовательский институт метрологии” (ФГУП «УНИИМ»)

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО НАПРЯЖЕНИЯ В КОД ПНКВ-3

МЕТОДИКА ПОВЕРКИ

С ИЗМЕНЕНИЕМ №1

МП 55-263-2010

Екатеринбург

2017

ПРЕДИСЛОВИЕ
  • 1 Разработана                         ФГУП «УНИИМ»,

ООО «НПО САУТ»

  • 2 ИСПОЛНИТЕЛИ:                     Засыпкин С.А., Розина О.Ю.

(ФГУП «УНИИМ») Шахминская С. А.

(ООО «НПО САУТ»)

  • 3 Утверждена ФГУП «УНИИМ»            « ^»              2017 г.

  • 4 ЗАРЕГИСТРИРОВАНА ФГУП «УНИИМ» № МП 55-263-2010

СОДЕРЖАНИЕ

Стр.

Приложение А (обязательное). Форма протокола поверки преобразователя........

Приложение Б (справочное). Схема принципиальная электрическая пульта проверки ПП-ПНКВ-3 ВР2.702.847

Государственная система обеспечения единства измерений. Преобразователь постоянного напряжения в код ПНКВ-3. Методика поверки с изменением № 1

МП 55-263-2010

Дата введения

1 Область применения

Настоящая методика распространяется на преобразователи постоянного напряжения в код ПНКВ-3 (далее - преобразователи или ПНКВ-3), предназначенные для измерения и преобразования постоянного напряжения в последовательный код и передачи результата по линии связи RS-485.

Методика устанавливает порядок первичной и периодической поверки преобразователей. Первичную поверку преобразователей проводят до ввода в эксплуатацию и после ремонта.

Поверке подвергаются вновь выпускаемые и находящиеся в эксплуатации преобразователи, применяемые в сфере государственного регулирования обеспечения единства измерений.

Рекомендуемый интервал между поверками - четыре года.

(Измененная редакция, Изм. №1).

2  Нормативные ссылки
  • 2.1   В настоящей методике использованы ссылки на следующие документы:

  • - Приказ Минпромторга России от 2 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»;

  • - Приказ Министерства труда и социальной защиты РФ от 24 июля 2013 г. № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок»;

  • - ГОСТ 12.3.019-80 ССБТ. Испытания и измерения электрические. Общие требования безопасности;

  • - ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности;

  • - ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

(Измененная редакция, Изм. №1).

3  Операции поверки
  • 3.1 При проведении поверки преобразователя постоянного напряжения в код ПНКВ-3 должны быть выполнены операции, указанные в таблице 1.

(Измененная редакция, Изм. №1).

  • 3.2 Если при проведении одной из операций, указанных в таблице 1, будет получен отрицательный результат, то поверка прекращается до того, как будет устранена неисправность ПНКВ-3.

  • 3.3 Рекомендуемая форма протокола поверки ПНКВ-3 представлена в приложении А.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта МП

Обязательность операции при

проведения

первичной поверке

периодической поверке

1 Внешний осмотр

9.1

Да

Да

2 Проверка электрической прочности и

9.2

Да

Да

сопротивления изоляции

2.1 Проверка электрической прочности изоляции

9.2.1

Да

Да

2.2 Проверка электрического сопротивления

9.2.2

Да

Да

изоляции

3 Опробование

9.3

Да

Да

3.1 Проверка передачи данных по линии RS-485

9.3.1

Да

Да

3.2 Проверка напряжения на линии связи RS-485

9.3.2

Да

Да

3.3   Проверка   идентификационных   данных

9.3.3

Да

Да

программного обеспечения

4 Определение метрологических характеристик

9.4

Да

Да

(Измененная редакция, Изм. №1).

4 Средства поверки
  • 4.1 При проведении поверки ПНКВ-3 должны применяться средства поверки, приведенные в таблице 2.

Таблица 2 - Средства поверки

Наименование и тип основного или вспомогательного средства поверки, обозначение документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики

Рабочий эталон 3-го разряда единицы напряжения постоянного электрического тока по ГОСТ 8.027-2001

Вольтметр универсальный цифровой GDM-8145. Техническая документация по эксплуатации

Мегаомметр ЭСО2Ю/1, напряжение 500 В, ТУ У 3.28-00226106-033-99

Установка пробойная УПУ-1М, выходное напряжение от 0 до 10000 В. АЭ2.771.001 ТУ

Кабель для проверки электрической прочности изоляции.ВР4.855.827

Источник питания постоянного тока Б5-49. ЕЮ3.233.029 ТУ

Персональный компьютер IBM PC/AT с портом USB, оснащенный операционной системой семейства Windows

Программное обеспечение «pnkv testexe»

Эмулятор МПСУиД 12Г.41.00.00

Пульт проверки ПП-ПНКВ-3 ВР2.702.847

Кабель для проверки сопротивления изоляции ВР4.855.825

Гигрометр психрометрический ВИТ-2, диапазон измерений от плюс 15 до плюс 40 °C, цена деления шкалы 0,2 °C

Примечания:

  • 1. Допускается применение средств поверки, не приведенных в таблице 2, но обеспечивающих определение метрологических характеристик ПНКВ-3 с требуемой точностью.

  • 2. Пульт проверки ПП-ПНКВ-3 ВР2.702.847 используется в качестве коммутирующего устройства. Принципиальная электрическая схема пульта приведена в приложении Б.

5  Требования к квалификации поверителей
  • 5.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей в установленном порядке и имеющие квалификационную группу по безопасности не ниже IV.

6  Требования безопасности
  • 6.1   При проведении поверки необходимо соблюдать требования безопасности, предусмотренные эксплуатационной документацией ПНКВ-3, ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, документом «Правила по охране труда при эксплуатации электроустановок».

(Измененная редакция, Изм. №1).

7  Условия поверки
  • 7.1 При проведении поверки должны быть соблюдены следующие условия:

  • -  температура окружающего воздуха, 0 С                             25±10;

  • -  относительная влажность, %                                    от 45 до 80;

  • -  напряжение питания ПНКВ-3, В                                  50 ±1.

(Измененная редакция, Изм. №1).

8  Подготовка к поверке
  • 8.1 Перед поверкой необходимо ознакомится с эксплуатационной документацией ПНКВ-3.

(Измененная редакция, Изм. №1).

  • 8.2 Подготовка к работе ПНКВ-3 и средств поверки должна проводиться в соответствии с требованиями эксплуатационных документов.

  • 8.3  Запуск программы «pnkvtestexe» должен производиться с компьютера, защищенного паролем от несанкционированного допуска.

  • 9  Проведение поверки

9.1   Внешний осмотр
  • 9.1.1  При внешнем осмотре должно быть установлено соответствие преобразователя следующим требованиям:

  • - соответствие комплектности ПНКВ-3 требованиям эксплуатационной документации;

  • - отсутствие дефектов покрытий, повреждений и неисправностей соединительных элементов, влияющих на нормальную работу ПНКВ-3;

  • - соответствие маркировки преобразователя эксплутационной документации.

  • 9.1.2 ПНКВ-3 считается выдержавшим внешний осмотр, если он соответствует вышеперечисленным требованиям.

  • 9.1.3  По результатам осмотра делают запись в протоколе, форма которого приведена в приложении А.

  • 9.2 Проверка электрической прочности и сопротивления изоляции

9.2.1 Проверка электрической прочности изоляции

Подключить пробойную установку между соединенными вместе клеммами измерительного входа и соединенными вместе выводами разъема XI ПНКВ-3.

Напряжение пробойной установки плавно увеличить от 0 до 10 кВ, выдержать при этом значении (60 + 5) с, затем плавно уменьшить до 0. Во время проверки не должно быть пробоя изоляции.

9.2.2 Проверка электрического сопротивления изоляции

С помощью мегаомметра измерить сопротивление между соединенными вместе контактами 1-8 и соединенными вместе контактами 9-10 разъема XI ПНКВ-3.

Измерения проводить при напряжении 500 В. Сопротивление изоляции должно быть не менее 100 МОм в нормальных условиях.

9.3 Опробование

Собрать схему поверки в соответствии с рисунком 2. Включить источник питания ИП и установить на его выходе напряжение в диапазоне от 49 до 51 В.

Запустить на ПК программу «pnkv_test.exe».

В окне программы, представленном на рисунке 1, выбрать порт «USB» и нажать кнопку «СТАРТ».

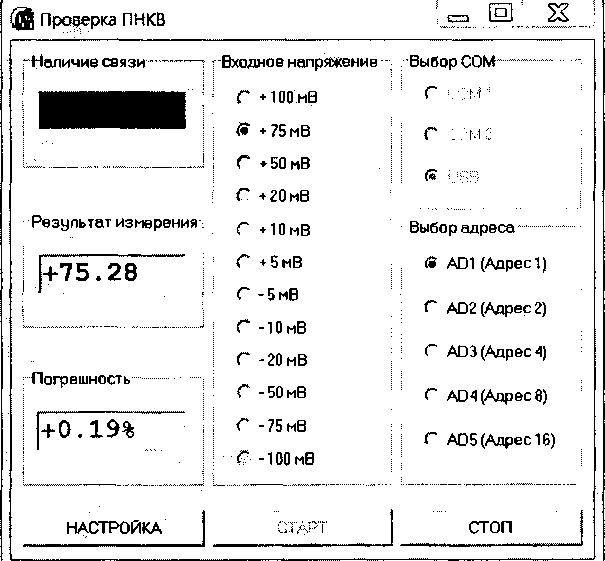

Рисунок 1 - Рабочее окно программы «pnkv_test.exe»

(Измененная редакция, Изм. №1).

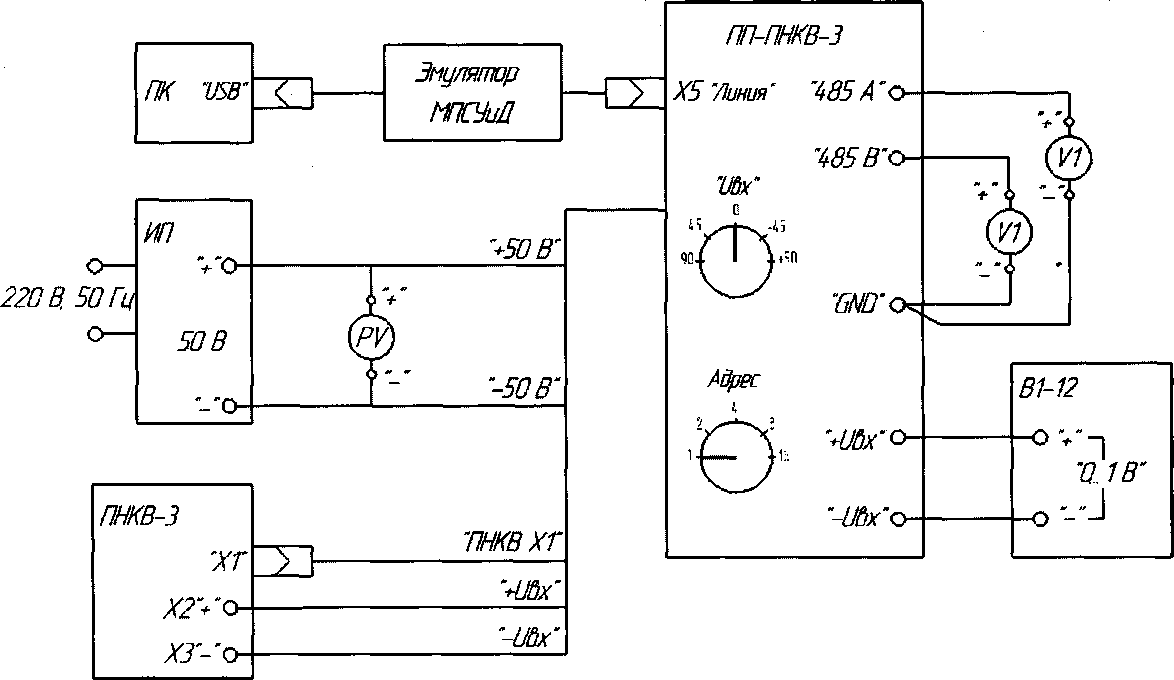

Рисунок 2 - Схема поверки ПНКВ-3

Эмулятор МПСУиД 12Г.41.00.00;

ПП-ПНКВ-3 - пульт проверки ПП-ПНКВ-3;

ИП - источник питания постоянного тока Б5-49;

В1-12-прибор для поверки вольтметров дифференциальный (калибратор);

V1 - вольтметр универсальный цифровой GDM-8145;1

ПК - персональный компьютер IBM PC/AT с установленным программным обеспечением «pnkv_test.exe» (Измененная редакция, Изм. №1).

9.3.1 Проверка передачи данных по линии RS-485

Установить переключатель «Адрес» ПП-ПНКВ-3 в положение «1». В рабочем окне программы «pnkv_test.exe», представленном на рисунке 1, в ячейке программы «Выбор адреса» установить флажок в AD1 (Адрес 1). Убедиться в том, что индикатор «Наличие связи» в окне программы «pnkv_test.exe» имеет зеленый цвет.

Повторить проверку передачи данных для положений 2, 4, 8 и 16 переключателя «Адрес» ПП-ПНКВ-3, устанавливая в ячейке программы «Выбор адреса» соответствующий выбранному адресу флажок. Для всех положений переключателя индикатор «Наличие связи» в окне программы должен иметь зеленый цвет.

При несоответствии хотя бы в одном из положений переключателя предъявляемым требованиям поверка ПНКВ-3 в соответствии с п.3.2 прекращается.

9.3.2 Проверка напряжения на линии связи RS-485

Нажать кнопку «СТОП» в окне программы «pnkv_test.exe», представленном на рисунке 1.

Измерить вольтметром напряжение на гнездах «485А» и «485В» пульта проверки относительно клеммы «GND».

Напряжение на гнезде «485А» должно быть не более 1 В, на гнезде «485В» не менее 4 В относительно «GND».

9.3.3 Проверка идентификационных данных программного обеспечения
  • 9.3.3.1 Идентификационные данные метрологически значимой части программного обеспечения «pnkv_test.exe» представлены в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

pnkv test.exe

Номер версии (идентификационный номер) ПО

не ниже 1.1

Цифровой идентификатор ПО

66df24f73a55482e771df2836bdfdf3d

Алгоритм вычисления цифрового идентификатора ПО

MD5

Провести проверку номера версии файла «pnkv_test.exe». Номер версии отображается в верхней части основного окна запущенной программы. Проверка считается успешной, если отображаемый на экране ПК номер версии программы соответствует данным, приведенным в таблице 3. При обнаружении несоответствия поверка прекращается до устранения обнаруженного несоответствия.

  • 9.3.3.2 Определение цифрового идентификатора ПО.

Цифровой идентификатор ПО проверяется с помощью программы расчета контрольной суммы файлов по алгоритму MD5 - «md5.exe» (или аналогичной по выполняемым функциям). Программа «md5.exe» находится в свободном доступе на сайте http://www.md5summer.org. Инструкции по работе с программой также находятся на указанном сайте. Необходимо убедиться, что отображаемый на экране компьютера цифровой идентификатор файла совпадает с приведенным в таблице 3. При обнаружении несоответствия поверка прекращается до устранения обнаруженного несоответствия.

  • 9.3.3 (Введен дополнительно, Изм. №1).

9.4 Определение метрологических характеристик

9.4.1 Настройка преобразователя

Установить переключатель «Ubx» ПП-ПНКВ-3 в положение «О», в ячейке программы «Выбор адреса» установить флажок в AD1 (Адрес 1). К гнездам на ПНКВ-3 Х2 «+» и ХЗ «-» подключить пульт проверки ПП-ПНКВ-3 согласно рисунка 2. Нажать кнопку «СТАРТ» в окне программы «pnkv_test.exe», представленном на рисунке 1.

Установить на выходе калибратора напряжение 0 мВ. В окне программы, представленном на рисунке 1, нажать кнопку «Настройка». В открывшемся окне, представленном на рисунке 3, нажать кнопку «ДА» для настройки смещения ноля ПНКВ-3 или «НЕТ» при отказе от настройки.

Внимание!

Будет выполнена настройка смещения ноля. Убедитесь, что напряжение на измерительном входе равно 0.

Выполнить настройку?

Нет

Рисунок 3 - Настройка смещения ноля ПНКВ-3

После автоматической настройки смещения ноля появится окно, представленное на рисунке 4. Установить на выходе калибратора напряжение 75,0 мВ. Для проведения настройки коэффициента усиления ПНКВ-3 нажмите кнопку «ДА» или «НЕТ» при отказе от настройки.

Внимание!

-!□! х|'

Будет выполнена настройка коэффициента усиления. Убедитесь, что напряжение на измерительном входе равно +75 мВ.

Выполнить настройку?

Нет

Рисунок 4 - Настройка коэффициента усиления ПНКВ-3

9.4.2 Определение метрологических характеристик преобразователя

Установить на выходе калибратора напряжение Uk, равное минус 75,0 мВ. В окне программы, представленном на рис.1, в ячейке «Входное напряжение» задать «-75 мВ». Нажать кнопку «СТАРТ». При этом окно «Наличие связи» должно загореться зеленым цветом. В окне «Результат измерения» считать результат измерения напряжения Uh.

Занести полученное значение в соответствующую строку колонки 3 таблицы А. 1

Определить основную приведенную погрешность преобразования постоянного напряжения ПНКВ-3 по формуле

U -и„

—а----100% ,

U НОРМ

(1)

где Uh - измеренное ПНКВ-3 значение напряжения, мВ;

Uk - заданное напряжение на калибраторе, мВ; Инорм = 150 мВ - нормирующее значение.

Полученное значение основной приведенной погрешности у занести в соответствующую строку колонки 4 таблицы А.1. Убедиться, что основная приведенная погрешность у по абсолютной величине не превышает 0,5 %.

Повторить измерения и определить основную приведенную погрешность, устанавливая на выходе калибратора и в ячейке «Входное напряжение» значения напряжения в соответствии со значениями, представленными в колонке 2 таблицы А.1 приложения А.

Для каждого заданного значения напряжения определить основную приведенную погрешность преобразования постоянного напряжения ПНКВ-3 по формуле (1).

Полученные значения основной приведенной погрешности у занести в соответствующие строки колонки 4 таблицы А.1. Убедиться, что основная приведенная погрешность у по абсолютной величине не превышает 0,5 %.

Примечание - Для удобства выполнения поверки программа «pnkv_test.exe» вычисляет погрешность измерения автоматически. Допускается при каждом измерении считывать результат приведенной погрешности в ячейке «Погрешность» рабочего окна программы «pnkv_test.exe», представленного на рисунке 1.

(Измененная редакция, Изм. №1).

10 Оформление результатов поверки
  • 10.1 Результаты поверки оформляются протоколом поверки в соответствии с приложением А.

  • 10.2 На основании положительных результатов поверки выдают свидетельство о поверке в соответствии с Приказом Минпромторга России от 2 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 10.3 При отрицательных результатах поверки ПНКВ-3 признается непригодным к применению, свидетельство о поверке аннулируется и выписывается извещение о непригодности к применению в соответствии с Приказом Минпромторга России от 2 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 10.2.10.3 (Измененная редакцшкИзм. №1).

Зав. лаб. 264 ФГУП «УНИИМ»

Н. с. лаб. 264 ФГУП «УНИИМ»

Главный метролог ООО «НПО САУТ»

Засыпкин

Розина О.Ю.

Шахминская

Приложение А

(обязательное)

Форма протокола поверки преобразователя

Протокол поверки №_______от _______

Преобразователь постоянного напряжения в код ПНКВ-3 Заводской № _________

Год выпуска ___________

Принадлежит______________________________________________

Эталонные средства измерений:

Дата предыдущей поверки Условия проведения повер

- температура окружающего воздуха,0 С

- относительная влажность, %

- напряжение питания ПНКВ-3, В

  • 1. Результат внешнего осмотра______________________________________

соответствует, не соответствует

  • 2. Результат проверки электрической прочности изоляции__________________

соответствует, не соответствует

  • 3. Результат проверки сопротивления изоляции_____________________________

соответствует, не соответствует

  • 4. Результат опробования                     ______________________________

соответствует, не соответствует

  • 5. Результаты определения погрешностей

Таблица А.1 - Определение метрологических характеристик

Номер п/п

Напряжение UK, заданное на выходе В1-12, мВ

Напряжение UH, измеренное на выходе ПНКВ-3, мВ

Основная приведенная погрешность преобразования постоянного напряжения у, %

1

-75,0

2

-50,0

3

-20,0

4

-10,0

5

-5,0

6

5,0

7

10,0

8

20,0

9

50,0

10

75,0

Заключение_______________________

годен / не годен

Поверку провел _________/_________________

подпись          ФИО

(Измененная редакция, Изм. №1).

Приложение Б

(справочное)

Схема принципиальная электрическая пульта проверки ПП-ПНКВ-3 ВР2.702.847

J

*7"-с-'. •йк-

<’м

м-

v--.

<*|

Х-..

v-„

■ 1

<N

ер

ч-'

ер

Й?

$ g

ч (

'? т

<ХЗ

gj с: J

Й?

Ч

‘-I

й

♦ |

•■■ J rR

К)

«1

■ i

-.-j.’

§

r •

■- -

A;

r--.

1

с>

-■V

$

-*■

S3

1N

Г-A./.

■А

§

§

|.х:;

г Л.

«S йз

Л

С?~

Ей

'O

£

l>.‘

«Cl 'Ч

g

.'■•< :-r> >•■ CCi

■;

С;-,

Й?

Й?

Е;-':

<X-j

г^?

Е? f V

ь

Ш

V.j

:4

• 4

'?

EJ

Г*'»

§

i

г? ej

§

|>й

;9

г:!:

Й

й

’!.

1

1

ft?

, i

r-t

Й

к

н

Н

-S

й

-J

с.'

'<3

1

1

§

§

&

§

1

‘Й t*;

1

■*?

Л'

‘21

С».

Q.

<1,

----.

q.

Clj

■ '

Ч!

£

1-Л.

с<

'-о

;-Ф

Х-.=

t-x

;4

XC

CX

cxy

"X“

-V

10

1

Вольтметр VI поочередно подключается к устройствам схемы поверки ПНКВ-3.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
