УТВЕРЖДАЮ

АО «НИИФИ» ководитель ЦИ СИ

"Научно-исследозательский) \ институт^ ■/ \ физических —т^рчИзмерений^А/

^Й.Е. Горшенин

Л?

2016 г.

Датчик силы

НЕТ 055

МЕТОДИКА ПОВЕРКИ

СДАИ.404179.043 МП

Содержание

Вводная часть

Приложение А Формы таблиц

Вводная часть

Настоящая методика по поверке распространяется на датчик силы НЕТ 055, предназначенный для измерения сжимающих и растягивающих усилий в диапазоне от 0 до 600 кгс и преобразования их в электрический сигнал. Межповерочный интервал 2 года.

1 Операции поверки

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Контроль внешнего вида и маркировки

6.1

да

да

2 Контроль входного и выходного сопротивлений мостовой схемы

6.2

да

да

3 Контроль начального коэффициента передачи (НКП)

6.3

да

да

4 Контроль рабочего коэффициента передачи (РКП) и снятие градуировочной характеристики

6.4

да

да

5 Определение допускаемой основной приведенной погрешности

6.5

да

да

  • 1.2 При получении отрицательного результата при проведении любой операции поверка прекращается.

2 Средства поверки
  • 2.1 При проведении поверки рекомендуется применять средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки и его метрологические характеристики

6.1

Индикатор часового типа ИЧ (диапазон измерения (0-10) мм, погрешность ±0,01 мм), штангенциркуль ШЦ (диапазон измерения от 0 до 125 мм, погрешность ±0,1 мм).

6.2

Омметр цифровой Щ 34 (диапазон измеряемых сопротивлений от 1 мОм до 1 ГОм, класс точности (0,02/0,005 - 0,5/0,1)).

6.3

Прибор комбинированный цифровой Щ 300 (диапазон измерений от 0,1 мкВ до 1 кВ, класс точности (0,05/0,02 - 0,2/0,1)), источник питания постоянного тока Б5-45 (диапазон задаваемых напряжений от 0,1 до 49,9 В, погрешность ±(0,5 %.UVCT±0,l%Umax)B).

6.4

Прибор комбинированный цифровой Щ 300 (диапазон измерений от 0,01 Ом до 1 ГОм, класс точности (0,1/0,02 - 1,5/0,5)), источник питания постоянного тока Б5-45 (диапазон задаваемых напряжений от 0,1 до 49,9 В, погрешность ±(0,5 %.UyCT±0,l%Umax)B), динамометр образцовый ДО2-5 (диапазон задаваемых усилий от 0,2 до 5 тс, погрешность ± 0,2%), динамометр электронный на растяжение АЦДР-5И-00 (диапазон измерений от 0,5 до 5 кН, погрешность ± 0,06%), динамометр электронный на растяжение АЦДР-50И-00 (диапазон измерений от 5 до 50 кН, погрешность ± 0,05%).

  • 2.2 Допускается применение средств поверки, не приведенных в пункте 2.1,но обеспечивающих определение метрологических характеристик с требуемой точностью.

3 Требования безопасности
  • 3.1 При проведении поверки необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019-80 и требования на конкретное поверочное оборудование.

4 Условия поверки
  • 4.1 Все операции при проведении поверки, если нет особых указаний, должны проводиться в нормальных климатических условиях:

  • - температура воздуха от 15 до 35 °C;

  • - относительная влажность воздуха от 45 до 80 %;

  • - атмосферное давление от 8,6-104 до 10,6-104 Па (от 645 до 795 мм рт.ст.).

Примечание - При температуре воздуха выше 30 °C относительная влажность не должна превышать 70%.

5 Подготовка к поверке
  • 5.1 Перед проведением поверки испытательные установки, стенды, аппаратура и электроизмерительные приборы должны иметь формуляры (паспорта) и соответствовать стандартам или техническим условиям на них.

  • 5.2 Не допускается применять средства поверки, срок обязательных поверок которых истек.

  • 5.3 Предварительный прогрев контрольно-измерительных приборов должен соответствовать требованиям технических описаний и инструкций по эксплуатации на них.

  • 5.4 Контрольно-измерительные приборы должны быть надежно заземлены с целью исключения влияния электрических полей на результаты измерений.

  • 5.5 Все операции по поверке, если нет особых указаний, проводить после прогрева датчика напряжением питания в течение 5 мин.

  • 5.6 В процессе поверки датчика менять средства измерений не рекомендуется.

  • 5.7 Порядок проведения испытаний должен соответствовать порядку изложения видов испытаний в таблице 1.

6 Проведение поверки
  • 6.1 Контроль внешнего вида датчика проводить путем наружного осмотра и с помощью измерительных средств, обеспечивающих требуемую точность. При проверке внешнего вида руководствоваться следующими требованиями.

  • 6.1.1 Внешний вид датчиков должен соответствовать требованиям чертежей, сварные швы - требованиям ОСТ 92-1114-80.

Не допускается:

  • - наличие на поверхности датчика вмятин, царапин, забоин глубиной более 0,2 мм.

  • 6.1.2 При проверке маркировки руководствоваться следующими требованиями.

На корпусе каждого датчика должно быть отчетливо выгравировано:

  • - индекс датчика;

  • - предел измерений;

  • - заводской номер.

Результаты поверок считать положительными, если внешний вид датчика соответствует требованиям п. 6.1.1, маркировка - требованиям п.6.1.2.

Результаты проверок записать в таблицу по форме таблицы А. 1

  • 6.2 Контроль входного и выходного сопротивлений мостовой схемы датчика проводить прибором Щ-34:

  • - входное сопротивление измерять между контактами 1 и 8 розетки МР1-19-5-В;

  • - выходное сопротивление измерять между контактами 7 и 9 розетки МР1-19-5-В.

Результаты проверок записать в таблицу А. 1

Входное сопротивление мостовой схемы датчика должно быть в пределах от 338 до 462 Ом.

Выходное сопротивление мостовой схемы датчика должно быть в пределах от 338 до 462 Ом.

  • 6.3 Контроль начального коэффициента передачи (НКП)

  • 6.3.1 Собрать схему в соответствии с рисунком 1.

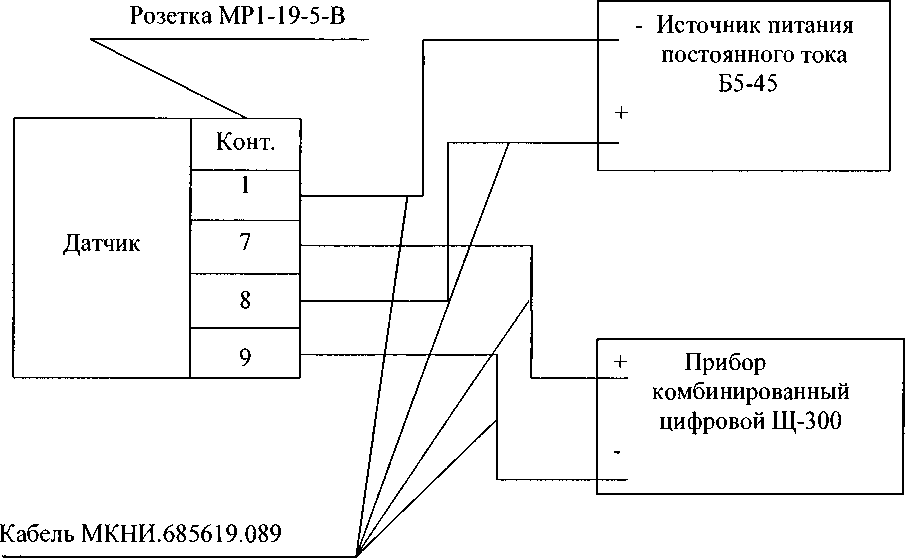

Рисунок 1 - Схема для определения выходного сигнала

  • 6.3.2 Установить на источнике питания постоянного тока напряжение (6 ± 0,6) В, измерить его значение до второго знака после запятой и записать в таблицу А1.

  • 6.3.3 Подать на датчик напряжение питания и измерить начальный выходной сигнал Yприбором Щ-300 между контактами 7 и 9 розетки датчика силы, с точностью до 0,001 мВ.

Результаты измерений записать в таблицу А1.

Определить НКП, мВ/B, по формуле:

НКП = ^,                 (1)

U

пит

где Yo - начальный выходной сигнал, мВ;

Unum. - напряжение питания, при котором определялся начальный выходной сигнал, В.

Расчет НКП проводить до четвертого знака после запятой.

Результаты измерений записать в таблицу А. 1.

НКП должен быть не более 0,84 мВ/B без учета знака.

6.4 Контроль рабочего коэффициента передачи (РКП) и снятие градуировочной характеристики

  • 6.4.1 Установить датчик на динамометр образцовый ДО 2-5 (динамометр) в соответствии со схемой, изображенной на рисунке 2. Контроль задаваемых усилий осуществлять по динамометрам электронным на растяжение АЦДР-5И-00, АЦДР-50И-00.

  • 6.4.2 Собрать схему в соответствии с рисунком 1.

  • 6.4.3 Подать на датчик напряжение питания (6 ± 0,6) В и измерить его значение до второго знака после запятой (UnUm)-

Результаты измерений записать в таблицу по форме А2.

  • 6.4.4 Измерить начальный сигнал с точностью до 0,001 мВ и записать в таблицу по форме А2.

  • 6.4.5 Последовательно приложить к датчику силу сжатия: 100, 200, 300, 400, 500, 600 кгс (прямой ход); 500, 400, 300, 200,100 кгс (обратный ход).

При каждом приложении силы измерять выходные сигналы Y^ (прямой ход) и Yj-’ (обратный ход) с точностью до 0,001 мВ.

Значения выходных сигналов занести в таблицу по форме А2.

  • 6.4.6 Нагрузку снять. Измерить начальный сигнал Y^ и записать в таблицу по форме А2.

  • 6.4.7 Повторить операции по пп. 6.4.4-6.4.6 дополнительно 2 раза.

  • 6.4.8 Установить датчик в соответствии со схемой, изображенной на рисунке 3.

ДО2-5 с АЦДР-5И-00 (АЦДР-50И-00)

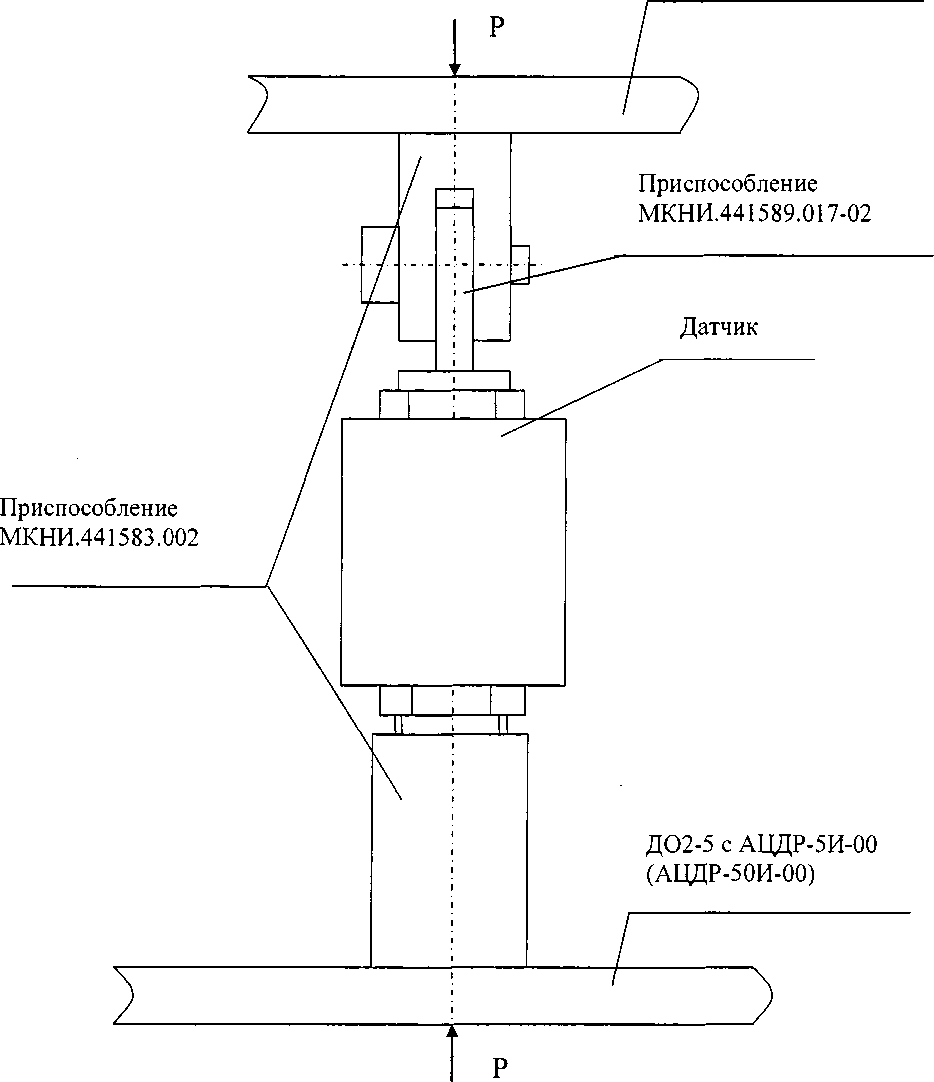

Рисунок 2 - Установка датчика при приложении силы сжатия

  • 6.4.9 Собрать схему в соответствии с рисунком 1.

  • 6.4.10 Подать на датчик напряжение питания (6 ± 0,6) В и измерить его значение до второго знака после запятой (Unum).

Результаты измерений записать в таблицу по форме АЗ.

  • 6.4.11 Измерить начальный выходной сигнал У^ с точностью до 0,001 мВ и записать в таблицу по форме АЗ.

  • 6.4.12 Последовательно приложить к датчику силу растяжения: 100, 200, 300, 400, 500, 600 кгс (прямой ход); 500, 400, 300, 200, 100 кгс (обратный ход).

При каждом приложении силы измерять выходные сигналы (прямой ход) и Yjf (обратный ход) с точностью до 0,001 мВ.

Значения выходных сигналов занести в таблицу по форме АЗ.

  • 6.4.13 Нагрузку снять. Измерить начальный сигнал Y', и записать в таблицу по форме АЗ.

  • 6.4.14 Операции по пп. 6.4.11-6.4.13 провести дополнительно 2 раза.

  • 6.4.15 Определить значение РКП от силы сжатия и растяжения. Результаты измерений записать в таблицу по форме А1.

  • 6.4.16 Отключить напряжения питания. Схему измерений разобрать.

ДО2-5 с АЦДР-5И-00 (АЦДР-50И-00)

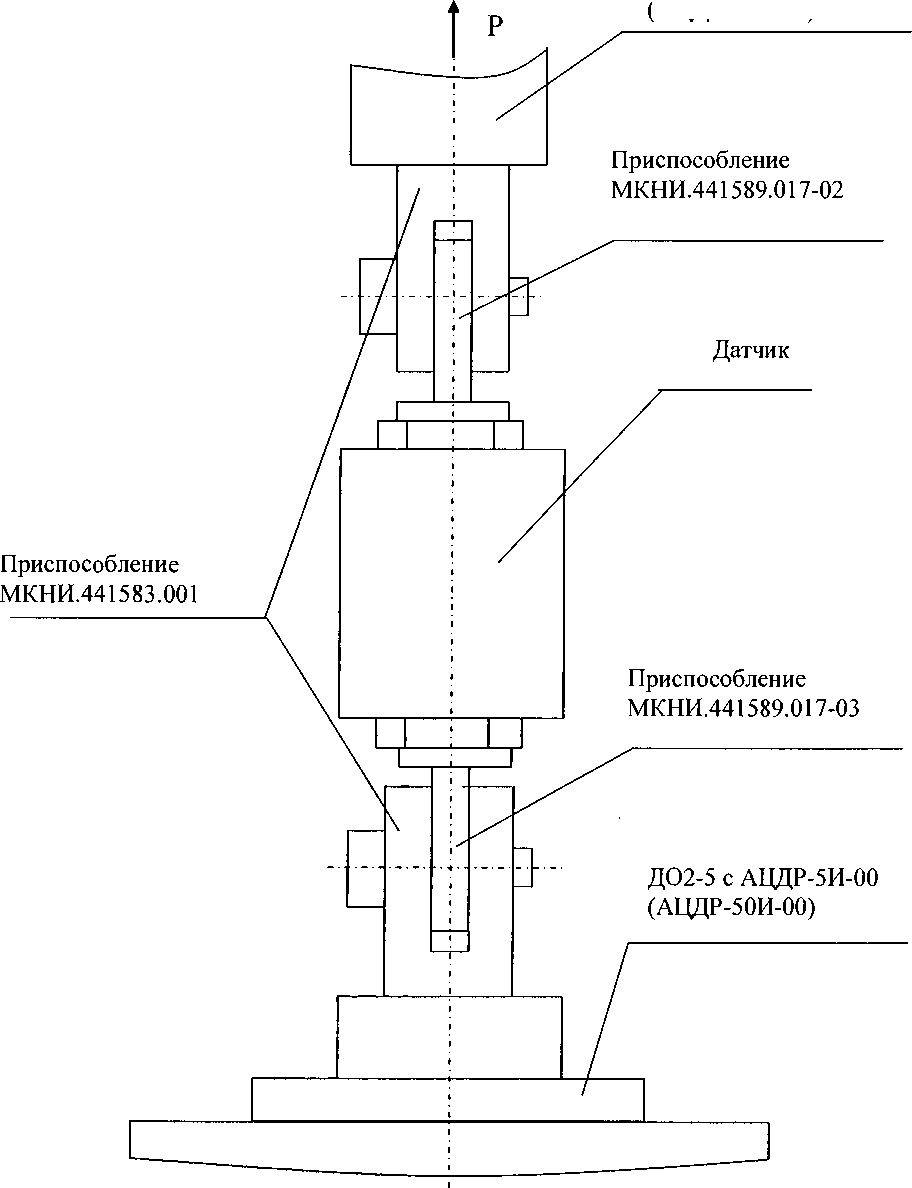

Рисунок 3 - Установка датчика при приложении силы растяжения

6.5 Определение допускаемой основной приведенной погрешности

6.5.1 Допускаемая основная приведенная погрешность датчика определяется по результатам градуировочной характеристики (таблицы А2, АЗ) согласно ОСТ 92-4279-80.

Формула для расчета допускаемой основной приведенной погрешности датчика уо, %, имеет вид:

где

а =а ,а ,а

к 0  12

L= 1

к

2

ЕД

Р=1

•100,

(1)

  • - значения выходного сигнала в каждой j-ой точке для каждого i-ro цикла градуирования;

  • - коэффициенты функции преобразования, определяемые по данным трех циклов градуирования;

  • - степень полинома, в виде которого представлена функция преобразования;

  • - показатель степени входного сигнала и индекс соответствующего коэффициента в полиноме, выражающем функцию преобразования;

  • - значение силы сжатия (растяжения) в каждой j-ой точке градуирования, Н;

т=7   - количество градуировочных точек;

  • - количество циклов градуирования;

  • - коэффициент, зависящий от заданной вероятности оценки и закона распределения погрешности;

  • - нормирующее значение выходного сигнала.

}обр.р = 1 • 1 О’6 - суммарная приведенная дисперсия, обусловленная средствами градуировки.

п = 3 К = 1.96

Полученные результаты занести в таблицу А. 1.

Допускаемая основная приведенная погрешность датчика должна быть не более 2,5 %.

7 Оформление результатов поверки

7.1 Результаты поверки оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. №1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверки».

Приложение А

Формы таблиц для регистрации результатов поверки

Таблица А. 1 - Результаты определения контролируемых параметров

Датчик НЕТ 055__зав. №

Контролируемые параметры

Значения параметров

Норма по ТУ

Зарегистрированное значение

1 Внешний вид

2 Маркировка

3 Входное сопротивление мостовой схемы, Ом

350 ± 12

4 Выходное сопротивление мостовой схемы, Ом

350 ± 12

5 Начальный выходной сигнал, мВ

-

6 Напряжение питания, В

6 ± 0,6

7 НКП, мВ/В

более 0,84

8 РКП при номинальной нагрузке, мВ/В

1,0 ±0,25

9 Допускаемая основная приведенная погрешность, %

не более 2,5

Таблица А.2 - Градуировочная таблица при приложении силы сжатия

Заводской номер датчика

Ступень нагружения, i

Нагрузка, Pi, кгс

Выходной сигнал при приложении силы сжатия, Y/y м, Y,yE, мВ

I цикл

II цикл

III цикл

прямой ход

обратный ход

прямой ход

обратный ход

прямой ход

обратный ход

1

0

2

100

3

200

4

300

5

400

6

500

7

600

UnHT, В

Таблица А.З - Градуировочная таблица при приложении силы растяжения

Заводской номер датчика

Ступень нагружения, i

Нагрузка, Pi, кгс

Выходной сигнал при приложении силы растяжения, Y;/ м,    мВ

I цикл

II цикл

III цикл

прямой ход

обратный ход

прямой ход

обратный ход

прямой ход

обратный ход

1

0

2

100

3

200

4

300

5

400

6

500

7

600

UnHT, В
