Тахеометры электронные GT-502, GT-503, GT-505, GT-1001, GT-1002, GT-1003, iX-502, iX-503, iX-505, iX-1001, iX-1003, iX-1005

МЕТОДИКА ПОВЕРКИ

г. Москва, 2016 г.

Настоящая методика поверки распространяется на тахеометры электронные GT-502, GT-503, GT-505, GT-1001, GT-1002, GT-1003, iX-502, iX-503, iX-505, iX-1001, iX-1003, iX-1005 (далее - тахеометры), производства «TOPCON CORPORATION». Япония, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

1. Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

№ п/п

Наименование операции

№ пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

1

Внешний осмотр

7.1

Да

Да

2

Опробование, проверка работоспособности функциональных режимов, идентификация программного обеспечения

7.2

Да

Да

3

Определение метрологических характеристик

7.3

3.1

Определение абсолютной и средней квадратической погрешности измерений расстояний

7.3.1

Да

Да

3.2

Определение абсолютной и средней квадратической погрешности измерений угла

7.3.2

Да

Да

2. Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2

Таблица 2

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики

7.3.1

Фазовый светодальномср (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011

7.3.2

Стенд универсальный коллиматорный ВЕГА УКС (per. № 44753-16)

Допускается применять другие средства поверки, обеспечивающие определение метро

логических характеристик с точностью, удовлетворяющей требованиям настоящей методики.

3. Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы, имеющие достаточные знания и опыт работы с тахеометрами.

4. Требования безопасности

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации, правилам по технике безопасности. действующие на месте проведения поверки и требованиям МЭК-825 «Радиационная безопасность лазерной продукции, классификация оборудования, требования и руководство для потребителей», а также правилам по технике безопасности при производстве топографогеодезических работ ПТБ-88.

5. Условия поверки
  • 5.1. Поверка тахеометров может быть проведена в полевых или лабораторных условиях.

При проведении поверки в лабораторных условиях должны соблюдаться, следующие нормальные условия измерений:

  • - температура окружающей среды, °C                                      (20±5)

  • - относительная влажность воздуха. %, не более                              80

  • - атмосферное давление, мм рт. ст. (кПа)                                       630.. .800

(84,0... 106,7)

  • - изменение температуры окружающей среды во время поверки. °С/ч. не более 2

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра и при температуре окружающей среды от минус 20 до плюс 50 °C

6. Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на средства измерений;

  • - тахеометр и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией:

  • - тахеометр и средства поверки должны быть выдержаны при нормальных условиях не менее 1 ч.

  • 7. Проведение поверки

7.1. Внешний осмотр

При внешнем осмотре должно быть установлено соответствие тахеометра следующим требованиям:

  • - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики тахеометра:

  • - наличие маркировки и комплектности согласно требованиям эксплуатационной документации на тахеометр;

  • - оптические системы должны иметь чистое и равномерно освещенное поле зрения.

Если перечисленные требования не выполняются, тахеометр признают негодным к применению, дальнейшие операции поверки не производят.

7.2. Опробование, проверка работоспособности функциональных режимов, идентификация программного обеспечения
  • 7.2.1. При опробовании должно быть установлено соответствие тахеометра следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединенных деталей и элементов;

  • - плавность и равномерность движения подвижных частей;

  • - правильность взаимодействия с комплектом принадлежностей;

  • - работоспособность всех функциональных режимов и узлов;

  • - дискретность отсчета измерения углов и расстояний должны соответствовать эксплуатационной документации.

  • 7.2.2. Проверку идентификационных данных программного обеспечения проводить следующим образом:

Идентификация программного обеспечения (далее - ПО) «BASIC» осуществляется следующим образом:

  • 1. Включить поверяемый тахеометр

  • 2. Через интерфейс пользователя в главном меню выбрать меню «Версия»

В появившемся диалоговом окне будет отображено наименование и номер версии ПО. Данные, полученные по результатам идентификации ПО. должны соответствовать таб

лице 3.

Таблица 3

Идентификационное наименование ПО

BASIC

Номер версии (идентификационный номер ПО), не ниже

1.04EN 00

Если перечисленные требования не выполняются, тахеометр признают негодным к

применению, дальнейшие операции поверки не производят.

7.3. Определение метрологических характеристик

7.3.1. Определение абсолютной и средней квадратической погрешности измерений расстояний

Абсолютная и средняя квадратическая погрешности измерений расстояний определяется путем сличения с эталонным тахеометром 1го разряда по ГОСТ Р 8.750-2011.

Необходимо провести многократно, не менее 10 раз. измерения не менее 3 значений расстояний, действительные длины которых расположены в заявляемом диапазоне измерений расстояний поверяемого тахеометра и определены с помощью эталонного тахеометра 1го разряда по ГОСТ Р 8.750-2011.

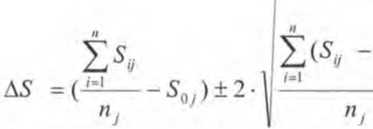

Абсолютная погрешность измерений (при доверительной вероятности 0.95) расстояний определяется по формуле:

nJ

-1 ’

где AS - абсолютная погрешность измерений j-ro расстояния, мм:

Soj - эталонное (действительное) значение j-ro расстояния, полученное по эталонному тахеометру;

S i j - полученное значение j-ro расстояния i-м приемом по поверяемому тахеометру;

п, - число приемов измерений j-ro расстояния.

Средняя квадратическая погрешность измерений каждой линии вычисляется по форму

ле:

ms - средняя квадратическая погрешность измерения j-ro расстояния.

Значение абсолютной погрешности (при доверительной вероятности 0.95) и средней квадратической погрешности измерений расстояний должны соответствовать значениям, приведённым в Приложении к настоящей методике поверки.

Если требование п.7.3.1, не выполняется, тахеометр признают непригодным к применению. датьнейшие операции поверки не производят.

7.3.2.Определение абсолютной и средней квадратической погрешности измерений угла

Абсолютная и средняя квадратическая погрешности измерений углов определяется на этатонном коллиматором стенде путем многократных измерений (не менее четырех циклов измерений. состоящих из измерений в положении «Круг право» (КГ1) и «Круг лево» (КЛ)) гори-зонтатьного угла (90±30)° и вертикатьного угла (более ±20°).

Абсолютная погрешность измерений (при доверительной вероятности 0.95) горизонтального и вертикатьного углов вычисляется по формуле:

н

11

где Д,7 - абсолютная погрешность измерений горизонтального (вертикального) угла,

- значение горизонтального (вертикального) угла по эталонному коллиматорному стенду, взятое из свидетельства о поверке на него, ...";

Vy-значение горизонтального (вертикального) угла по поверяемому тахеометру,". п - число измерений.

Средняя квадратическая погрешность измерений горизонтального и вертикального уг лов вычисляется по формуле:

п

i=l

где mvi - средняя квадратическая погрешность измерений горизонтального (вертикального) угла,

Vi - разность между измеренным поверяемым тахеометром значением i-ro горизонтального (вертикального) угла и значением i-ro горизонтального (вертикального) угла по эталонному коллиматорному стенду, взятому из свидетельства о поверке на него п - число измерений.

Значения абсолютной погрешности (при доверительной вероятности 0.95) и средней квадратической погрешности измерений углов не должны превышать значений, указанных в Приложении к настоящей методике поверки.

Если требование п.7.3.2, не выполняется, тахеометр признают непригодным к применению. дальнейшие операции поверки не производят.

8. Оформление результатов поверки
  • 8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки.

  • 8.2. При положительных результатах поверки, тахеометр признается годным к применению и на него выдается свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и / или доверительного клейма.

  • 8.3. При отрицательных результатах поверки, тахеометр признается непригодным к применению и на него выдается извещение о непригодностшустановленной формы с указанием основных причин.

Руководитель отдела ООО «Автопрогресс - М»

В.А. Лапшинов

ПРИЛ0ЖЕ11ИЕ (обязательное) Метрологические характеристики

Наименование характеристики

Значение

Модификация

GT-

502

GT-

503

GT-

505

GT-

1001

GT-

1002

GT-1003

iX-502

iX-503

iX-505

iX-1001

iX -1003

iX-

1005

Диапазон измерений:

  • - углов, °

  • - расстояний, м:

  • - отражательный режим

  • - отражательный режим на отражающую плёнку

  • - диффузный режим

от 1,3 до 4500.0 от 1,3 до 500,0” от 0,3 до 800,02*

от 0 д

от 1,3 до 5000,0

от 1,3 до 500,0* 1 от 0,3 до 1000,02)

о 360

от 1,3 до 4000,0 от 1,3 до 500,0” от 0,3 до 600,02 *

от 1,3 до 6000,0 от 1,3 до 500,0*’ от 0,3 до 800.02

Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±4

±6

±10

±2

±4

±6

±4

±6

±10

±2

±6

±10

Допускаемая средняя квадратическая погрешность измерений углов."

2

3

5

1

2

3

2

3

5

1

3

5

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0.95), мм:

  • - отражательный режим

  • - отражательный режим на отражающую плёнку

  • - диффузный режим:

от 0,3 до 200 м включ.

св. 200 до 350 м включ.

св. 350 до 1000 м включ.

±2-(2+2-10'6-D)

±2(1+2-10 6-D)

±2-(2+2

±2-(2+2

±2(5+10

±2(10+10

±2(2+2- 10‘6-D)

0’6-D)

0'6-D)

10’6-D)

-10'6-D)

±2( 1+2-1 О’6-D)

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

  • - отражательный режим

  • - отражательный режим на отражающую плёнку

  • - диффузный режим:

от 0,3 до 200 м включ.

св. 200 до 350 м включ.

св. 350 до 1000 м включ.

2+2-1 O^-D

l+2-10'6-D

2+2-10

2+2-10

5+10-11

10+10-1

где D - измеряемое

2+2-10'6-D

ftD

+D

T6-D

0’6-D,

расстояние, мм

l+2-10’6-D

” - Измерения на отражающую плёнку (90^90) мм

2) - Измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 90% по ГОСТ 8.5572007.
