Методика поверки «ГСИ. Прибор сравнения КНТ-03» (г.р.24719-03)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ (ФГУП УНИИМ) ГОССТАНДАРТ РОССИИ

•           2003 г.

^тора ГЦИ СИ УНИИМ

S "^ц.Е.Добровинский

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ПРИБОР СРАВНЕНИЯ КНТ-03

Екатеринбург

2002 г

Предисловие

РАЗРАБОТАНА Уральским научно-исследовательским институтом метрологии (УНИИМ), ООО Предприятие "ТМЕ", г. Екатеринбург

Исполнители; Ю.И. Дидик (ФГУП УНИИМ)

Ю.И. Сычев (ООО Предприятие "ТМЕ")

Утверждена УНИИМ 06 .02.2003

ВВЕДЕНА ВПЕРВЫЕ

Настоящий документ не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения ФГУП УНИИМ или предприятия ООО Предприятие "ТМЕ"

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МП-70-262-2002

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика распространяется на приборы сравнения КНТ-03 (далее по тексту - "прибор"), разработанных ООО Предприятие "ТМЕ", г. Екатеринбург", и устанавливает методы и средства его первичной и периодической поверок.

Рекомендуемый межповерочный интервал - один год.

В настоящей методике использованы ссылки на следующие нормативные документы;

ГОСТ 12.2.007-75 ССБТ. Изделия общетехнические. Общие требования безопасности.

ГОСТ12.3.019-80 ССБТ. Испытания и измерения электрические. Общие требования безопасности.

ПОТ Р М-016-2001 РД 153-34.0-03.150-00. Межотраслевые правила по охране труда при эксплуатации электроустановок (Правила безопасности).

При проведении поверки должны быть проведены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

4 СРЕДСТВА ПОВЕРКИ

• 4.1 При проведении поверки должны быть использованы средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

• 4.2 Средства измерений, применяемые для поверки, должны иметь действующие свидетельства о поверке.

• 4.3 Для проведения поверки допускается применение других средств, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

• 5.1 К проведению поверки допускают лиц, аттестованньк в качестве поверителей средств измерений электрических величин в порядке, устанавливаемом Госстандар-том РФ.

При проведении поверки должны быть соблюдены требования безопасности по ГОСТ 12.2.007-75, ГОСТ 12.3.019-80, ПОТ Р М-016-2001 РД 153-34.0-03.150-00.

Также должны быть обеспечены требования безопасности, указанные в эксплу-тационных документах на средства поверки и вспомогательное оборудование, используемые при проведении поверки.

• 7.1 При проведении поверки должны соблюдаться следующие нормальные условия:

  • - температура окружающего воздуха,°С...........................

  • - атмосферное давление, кПа..............................................

  • - относительная влажность воздуха, %..............................

  • - напряжение питающей сети переменного тока, В..........

  • - частота питающей сети, Гц...............................................

  • - коэффициент несинусоидальности кривой напряжения

  питающей сети не более, %...............................................

  20 ± 5

  от 84 до 106

  от 30 до 80

  220 ± 22

  50 ± 0,5

• 8 ПОДГОТОВКА К ПОВЕРКЕ

  • 8.1 Перед поверкой средства поверки и поверяемый прибор должны быть выдержаны в нормальных условиях по пункту 7.1 не менее двух часов.

  • 8.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе в соответствии с эксплутационной документацией на них.

• 9 ПРОВЕДЕНИЕ ПОВЕРКИ

• 9.1.1 При проведении внешнего осмотра проверить соответствие прибора следующим требованиям:

• -  маркировка и функциональные надписи, относящиеся к органам управления и присоединения, должны читаться и восприниматься однозначно

снаружи и внутри прибора не должно быть узлов и деталей с ослабленным или отсутствующим креплением

• -  устройства для присоединения внешних электрических цепей прибора и клемма защитного заземления должны быть в исправном состоянии

прибор не должен иметь механических повреждений, влияющих на нормальную работу

комплектность прибора должна соответствовать требованиям руководства по эксплуатации.

Прибор не допускается к поверке, если при внешнем осмотре обнаружены указанные дефекты.

Проверку электрической прочности изоляции проводить при первичной поверке или после ремонта.

Испытательное напряжение переменного тока величиной (1.5 ±0.15) кВ или напряжение постоянного тока величиной (2.0 ±0.2) кВ прикладывают между:

соединенными вместе сетевыми контактами разъема "220 В, 50 Гц" и зажимом защитного заземления

соединенными вместе сетевыми контактами разъема "220 В, 50 Гц" и соединенными вместе всеми зажимами, расположенными на задней панели прибора.

Значение испытательного напряжения повышают до установленного значения в течение 5-10 секунд и выдерживают в течение одной минуты.

При испытании не должны возникать разряды или повторяющиеся поверхностные пробои, сопровождающиеся резким возрастанием тока в испытуемой цепи. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

Проверку электрического сопротивления изоляции проводить при первичной и периодической поверке или после ремонта после испытания электрической прочности при помощи мегаомметра М4102\1-1М при напряжении постоянного тока 500 В с погрешностью, не превышающей ± 30 %, между соединенными вместе сетевыми контактами разъема "220 В, 50 Гц" и зажимом защитного заземления прибора.

Сопротивление изоляции между указанными цепями должно быть не менее 20 МОм.

Если сопротивление изоляции окажется менее приведенного выше значения, то прибор дальнейшей поверке не подлежит и к применению не допускается.

Установить переключатели прибора в следующие положения:

• -  Переключатель «20/2.0/0.2»

Переключатель режима работы «А/S»

Переключатель предела измерения тока «200/20» .... «200»

• -  Переключатель режима работы «Изм/Клб»

Переключатель режима работы «I/U»

Переключатель «5А/1А».......

Переключатель «Сеть»...................................................«Выкл».

Включить шнур питания прибора в сеть питания 220В частотой 50 Гц. Включить тумблер "Сеть". Спустя 2-4 секунды после включения на индикаторах должны установиться нулевые значения (допускается появление 1-2 единиц в младших разрядах индикаторов). При переключении пределов измерения погрешностей (переключатели "20/2.0/0.2") показания индикаторов не должны менять своих значений (меняет свое положение только запятая на индикаторах погрешностей). При переключеНИИ пределов измерения тока (напряжения) "200/20" запятая на индикаторе "I/U" должна переместиться влево на один разряд.

9.5.1 Определение приведенной погрешности измерения относительного значения величины вторичного тока.

Определение погрешности проводить одним из приведенных ниже способов (по пункту 9.5.1.1 или 9.5.1.2).

9.5.1.1 Определение погрешности проводить с помощью приборов, схема соединений которых представлена на рисунке 1, при следующих положениях переключателей:

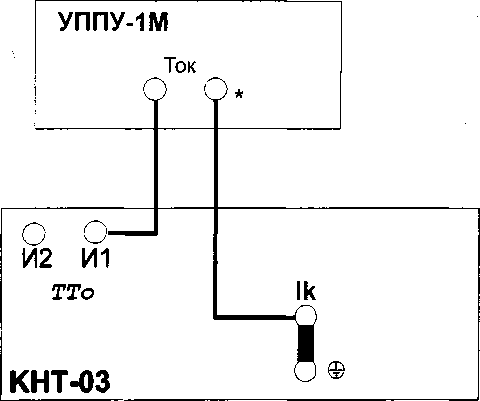

УППУ-1М - поверочная установка "УППУ-1М"; КНТ-03 - поверяемый прибор.

Рисунок I Схема определения приведенной погрешности измерения относительного значения величины вторичного тока.

Поверку производить при значениях номинальных вторичных токов 1 и 5 А согласно таблице 2. Порядок поверки согласно руководству по эксплуатации УППУ-1М (раздел "Поверка цифровых амперметров").

Таблица 2

Продолжение таблицы 2

Приведенная погрешность измерения относительного значения тока не должна превышать ±1.5 %. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

• 9.5.1.2 Определение погрешности проводить с помощью приборов, схема соединений которых представлена на рисунке 2, при следующих положениях переключателей;

  Переключатель

  Переключатель

  Переключатель Переключатель

  20/2.0/0.2» .

  «А/S».........

  «Изм/Клб»

  «1/и»..........

  «20»

  «А»

  . «Изм»

  .. «I»




  G - автотрансформатор ЛАТР-2,5; TV1 - питающий трансформатор И57; РА1 -амперметр Д553; КНТ-03 - поверяемый прибор.

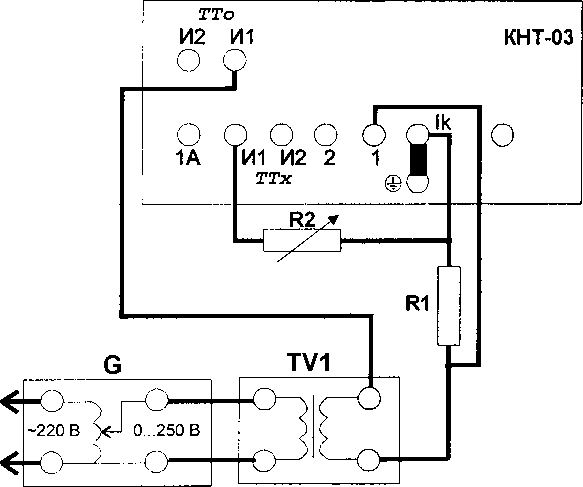

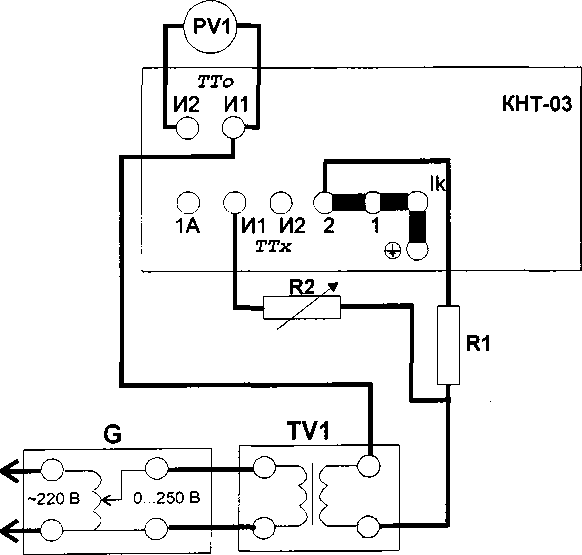

  Рисунок 2 Схема определения приведенной погрешности измерения относительного значения величины вторичного тока.

Поверку производить при значениях номинальных вторичных токов 1 и 5 А согласно таблице 2.

Приведенную погрешность измерения относительного значения тока у, %, вычислить по формулам:

у = (ХхАп/ЮО - Аэт)х100/Ап                         (1)

(при работе на пределе измерения относительного значения тока равном 199.9%)

у = (ХхАп/100 - Аэт)х1000/Ап                       (2)

(при работе на пределе измерения относительного значения тока равном 19.99%)

где X - показания относительного значения тока, считанные с индикатора "I/U" поверяемого прибора, %

Ап - номинальное значение тока (1 или 5), А

Аэт - значение тока, измеренное амперметром, А.

Приведенная погрешность измерения относительного значения тока не должна превышать ±1.5 %. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

• 9.5.2 Определение абсолютной погрешности измерения токовой погрешности поверяемого трансформатора тока.

Определение погрешности измерения токовой погрешности поверяемого трансформатора тока проводить сличением показаний индикатора прибора "Af,%" с задаваемыми с помощью мер и эталонных средств измерений, схема соединений которых приведена на рисунке 3, значениями погрешности при следующих положениях переключателей:

Переключатель

Переключатель

Переключатель

G - автотрансформатор ЛАТР-2,5; TV1 - питающий трансформатор И57; R2 - магазин сопротивлений РЗЗ; R1 - резистор С5-16В-10Вт 1 Ом ±0.5%; КНТ-03 - поверяемый прибор.

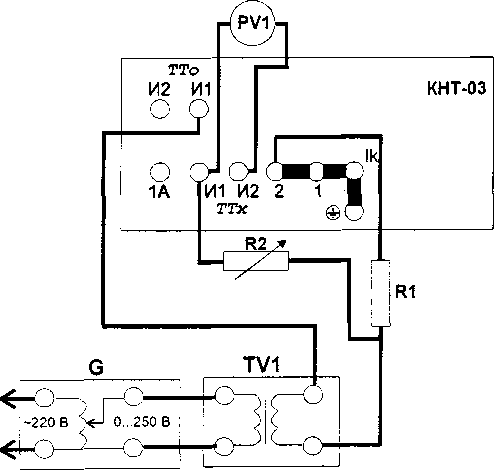

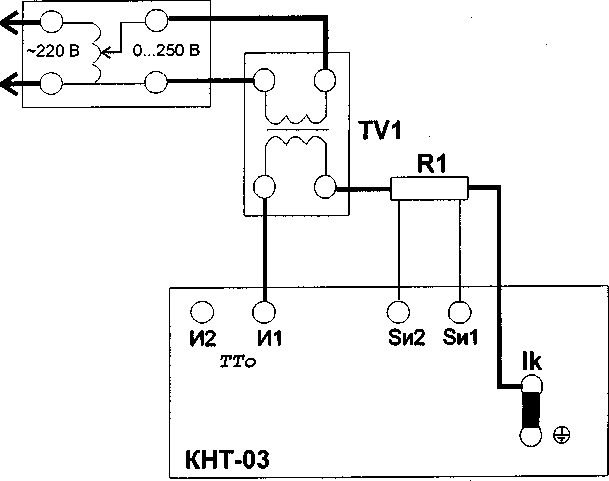

Рисунок 3 Схема определения абсолютной погрешности измерения токовой и угловой погрешностей поверяемого трансформатора тока.

Поверку производить при значениях номинальных вторичных токов 1 и 5 А согласно таблице 3.

Абсолютную погрешность измерения токовой погрешности Af, %, вычислить по формуле;

Af = Afx - Afo

где Afx - измеренное значение токовой погрешности, %

Afo - значение задаваемой токовой погрешности, %.

Погрешность не должна превышать приведенных в таблице 3 предельных значений допускаемой токовой погрешности. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

Таблица 3

• 9.5.3 Определение абсолютной погрешности измерения угловой погрешности поверяемого трансформатора тока.

Определение абсолютной погрешности измерения угловой погрешности поверяемого трансформатора тока проводить сличением показаний индикатора "Аб,мин" прибора с задаваемыми значениями угловой погрешности с помощью мер и эталонных средств измерений, схема соединений которых приведена на рисунке 3, при следующих положениях переключателей:

Переключатель «А/S»............

Переключатель «Изм/Клб»..

Переключатель «I/U»............

Поверку проводить при значениях номинальных вторичных токов 1 и 5 А согласно таблице 4.

Абсолютную погрешность измерения угловой погрешности Або, мин, вычислить по формуле:

где Абх - измеренное значение угловой погрешности, мин

Або - задаваемое значение угловой погрешности, мин.

Погрешность не должна превышать приведенных в таблице 4 предельных значений допускаемой угловой погрешности. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

Таблица 4

• 9.5.4 Определение абсолютной погрешности измерения полной мощности и коэффициента мощности нагрузки во вторичной цепи поверяемого трансформатора тока.

Определение абсолютной погрешности измерения полной мощности нагрузки и коэффициента мощности проводить сличением показаний индикаторов "Af,%/cos(p" "А5,мин/8,ВА" прибора с задаваемыми значениями коэффициента мощности и мощности нагрузки с помощью мер и эталонных средств измерений, схема соединений которых приведена на рисунке 4, при следующих положениях переключателей:

Переключатель «А/S».......................................«S»

Переключатель «Изм/Клб».............................«Изм»

Переключатель «I/U».

G - автотрансформатор ЛАТР-2,5; TV1 - питающий трансформатор И57; R1 -эталонное сопротивление; КНТ-03 - поверяемый прибор.

Рисунок 4 Схема определения абсолютной погрешности измерения полной мощности нагрузки и коэффициента мощности нагрузки во вторичной цепи поверяемого трансформатора тока.

Поверку производить при значениях номинальных вторичных токов 1 и 5А согласно таблицам 5 и 6.

В качестве эталонного сопротивления R1 (рисунок 4) использовать катушки сопротивления Р321 с номинальными сопротивлениями Rh=1 Ом и 10 Ом, а таю^е резисторы С5-16В-10ВТ 0,51 Ом ±0.5% и С5-16В-10Вт 5,1 Ом ±0.5%;

Погрешность измерения полной мощности нагрузки AS, В А, вычислить по формуле:

где Sx - измеренное значение мощности, В’А

So - задаваемое значение мощности, В ’А.

Абсолютная погрешность AS не должна превышать приведенных в таблице 5 предельных значений допускаемой погрешности. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

Погрешность измерения коэффициента мощности нагрузки вычислить по формуле:

(6)

где Кх - измеренное значение коэффициента мощности.

Абсолютная погрешность измерения коэффициента мощности нагрузки АК не должна превышать приведенных в таблице 6 предельных значений допускаемой погрешности. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

Таблица 5

Таблица 6

Продолжение таблицы 6

• 9.5.5 Определение входных сопротивлений при поверке трансформаторов тока

• 9.5.5.1 Определение входного сопротивления поверяемого прибора по цепи эталонного трансформатора тока проводить согласно схеме, приведенной на рисунке 5, при следующих положениях переключателей:

- Переключатель «А/S»

Переключатель «Изм/Клб»

Переключатель «I/U»

Переключатель «20/2.0/0.2»

Значение R2 установить равным 49 Ом.

Измерения проводить:

а) при положении переключателя "5А/1А" - "1А" и токе 1А (100.0%);

б) при положении переключателя "5А/1А" - "5А" и токе 1А (20.0%). Величину тока контролировать по индикатору "I/U".

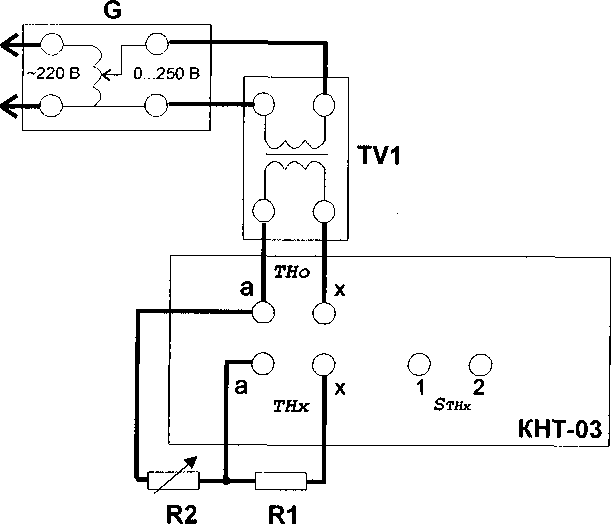

G - автотрансформатор ЛАТР-2,5; TV1 - питающий трансформатор И57; R1 -резистор С5-16В-10ВТ 1 Ом ±0.5%; R2 - магазин сопротивлений РЗЗ; PV1 - вольтметр В7-34; КНТ-03 - поверяемый прибор.

Рисунок 5 Определение входного сопротивления по цепи эталонного трансформатора тока.

Величину сопротивления R, Ом, определить по формуле:

R = U/I                         (7)

где и - показания вольтметра, В

I - значение тока, А.

Величина сопротивления не должна превышать в обоих случаях 0,05 Ом. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

• 9.5.5.2 Определение входного сопротивления по цепи поверяемого трансформатора тока проводить согласно схеме, приведенной на рисунке 6 при следующих положениях переключателей;

Переключатель «А/S».....................................

Переключатель «Изм/Клб»..........................

Переключатель «I/U».....................................

Переключатель «20/2.0/0.2»...........................

Значение R2 установить равным 49 Ом.

Измерения проводить:

а) при положении переключателя "5А/1А"

б) при положении переключателя "5А/1А" - ”5А" и токе 1А (20.0%).

Величину сопротивления R, Ом, определить по формуле:

R = U/I                            (7)

где и - показания вольтметра, В

I - значение тока, А.

Величина сопротивления не должна превышать в первом случае 0,05 Ом и

0,01 Ом во втором. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

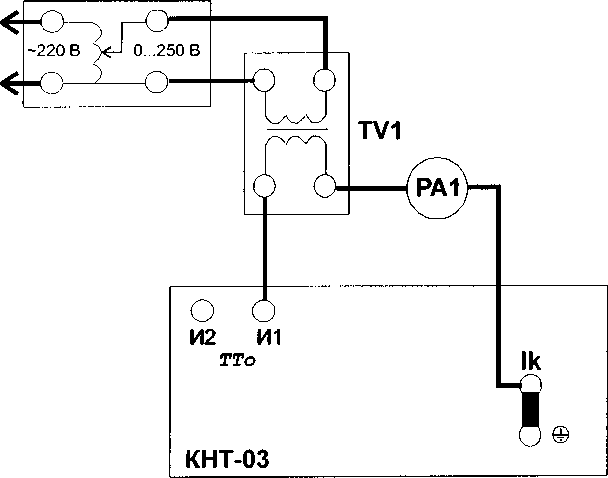

G - автотрансформатор ЛАТР-2,5; TV1 - питающий трансформатор И57; R1 -резистор С5-16В-10ВТ 1 Ом ±0.5%; R2 - магазин сопротивлений РЗЗ; PV1 - вольтметр В7-34; КНТ-03 - поверяемый прибор сравнения.

Рисунок 6 Определение входного сопротивления по цепи поверяемого трансформатора тока.

• 9.5.6 Определение потребляемой мощности от сети питания

Определение потребляемой мощности проводить согласно схеме, приведенной на рисунке 7, при следующих положениях переключателей;

Переключатель «20/2

Переключатель «А/S»

Переключатель «200/20»

Переключатель «Изм/Клб»

Переключатель «5А/1А»

Переключатель «1/1»

Измерения проводить при значении напряжения питающей сети равном 242 В.

Значение потребляемой мощности Р, В А, вычислить по формуле:

Р = и X I

где и - напряжение питающей сети, В

I - ток потребления, А

Значение мощности не должно превыщать 25 В А.

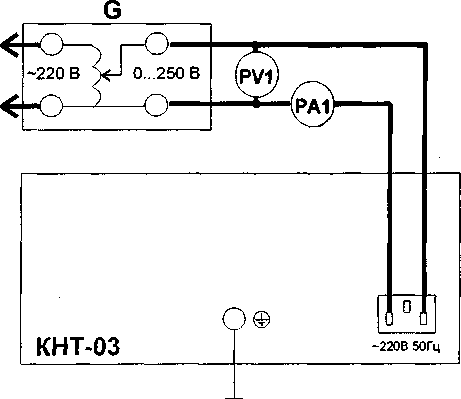

G - автотрансформатор ЛАТР; PV1 - вольтметр В7-34; РА1 - миллиамперметр Э59; КНТ-03 - поверяемый прибор.

Рисунок 7 Схема определение потребляемой мощности от сети питания.

• 9.5.7 Определение приведенной погрешности измерения значения величины вторичного напряжения.

Определение погрешности измерения напряжения проводить одним из приведенных ниже способов (по пункту 9.5.7.1 или 9.5.7.2).

9.5.7.1 Определение погрешности измерения напряжения проводить с помощью приборов, схема соединений которых представлена на рисунке 8, при следующих положениях переключателей:

Переключатель «20/2.0/0.2»

Переключатель «А/S»..........

Переключатель «Изм/Клб» .

Переключатель «I/U»..........

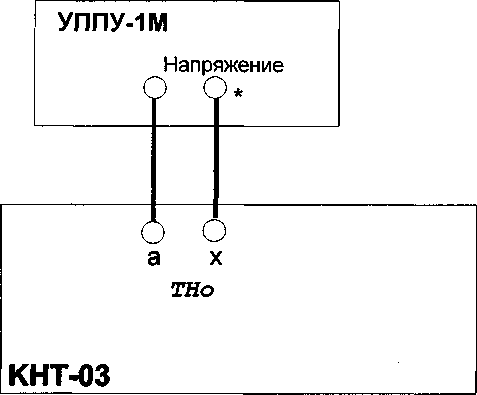

УППУ-1М - поверочная установка "УППУ-1М"; КНТ-03 - поверяемый прибор.

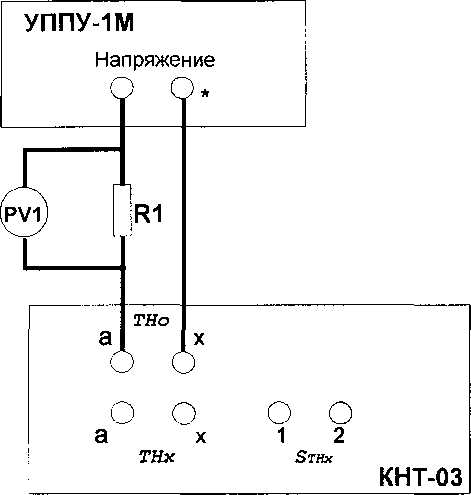

Рисунок 8 Схема определение приведенной погрешности измерения значения величины вторичного напряжения.

Поверку проводить при значениях напряжения согласно таблице 7. Порядок поверки согласно руководству по эксплуатации УППУ-1М (раздел "Поверка цифровых вольтметров").

Таблица 7

Приведенная погрешность измерения напряжения не должна превышать ±1.5 %. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

• 9.5.7.2 Определение погрешности измерения напряжения проводить с помощью приборов, схема соединений которых представлена на рисунке 9, при следующих положениях переключателей;

.«20» «А» «Изм» «и»

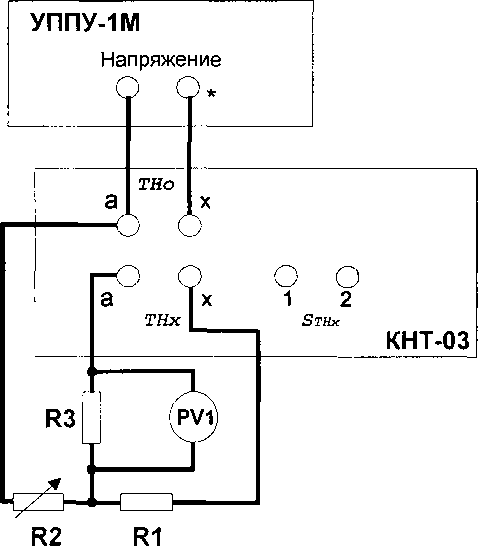

G - автотрансформатор ЛАТР-2,5; PV1 - вольтметр Д5016; TV1 - трансформатор однофазный ПОБС-ЗА; КНТ-03 - поверяемый прибор.

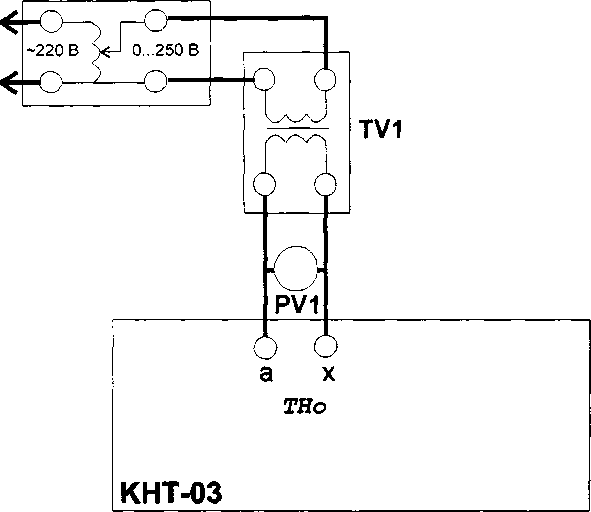

Рисунок 9 Схема определение приведенной погрешности измерения значения величины вторичного напряжения.

Поверку проводить при значениях напряжения согласно таблице 7.

Приведенную погрешность измерения напряжения у, %, вычислить по формулам: у = X - иэт                                             (9)

(при работе на пределе измерения напряжения равном 200 В)

(при работе на пределе измерения напряжения равном 20 В)

где X - показания значения напряжения, считанные с индикатора "I/U" поверяемого прибора, В

иэт - значение напряжения, измеренное вольтметром, В.

Приведенная погрешность измерения напряжения не должна превышать ± 1.5 %.

В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

• 9.5.8 Определение абсолютной погрешности измерения погрешности напряжения поверяемого трансформатора напряжения.

Определение погрешности измерения погрешности напряжения поверяемого трансформатора напряжения проводить сличением показаний индикатора прибора ”Af, %" с задаваемыми с помощью мер и эталонных средств измерений, схема соединений которых приведена на рисунке 10, значениями погрешности при следующих положениях переключателей:

G - автотрансформатор ЛАТР-2,5; TV1 - питающий трансформатор И57; R2 - магазин сопротивлений РЗЗ; R1 - резистор С2-29В-2Вт ЮкОм ±0.5%; КНТ-03 - поверяемый прибор.

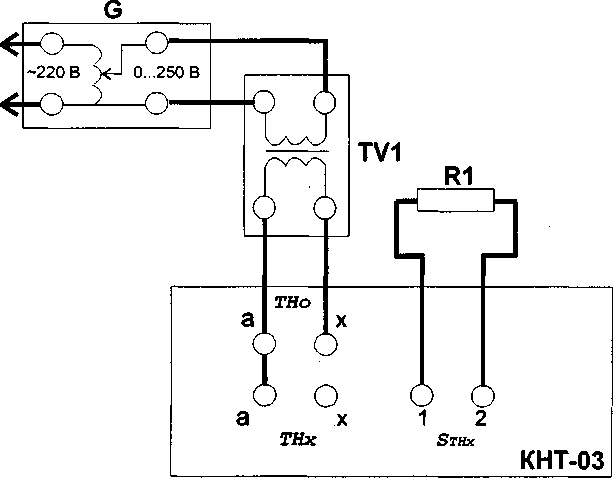

Рисунок 10 Схема определения абсолютной погрешности измерения погрешности напряжения и угловой погрешности поверяемого трансформатора напряжения.

Поверку проводить при значениях напряжения и значениях сопротивления R2 согласно таблице 8.

(11)

где Afx - измеренное значение погрешности напряжения, %

Afo - значение задаваемой погрешности напряжения, %.

Погрешность не должна превышать приведенных в таблице 8 предельных значений допускаемой погрешности напряжения. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

Таблица 8

• 9.5.9 Определение абсолютной погрешности измерения угловой погрешности поверяемого трансформатора напряжения.

Определение абсолютной погрешности измерения угловой погрешности поверяемого трансформатора напряжения проводить сличением показаний индикатора "Аб,мин" прибора с задаваемыми значениями угловой погрешности с помощью мер и эталонных средств измерений, схема соединений которых приведена на рисунке 10, при следующих положениях переключателей:

. «А»

. «Клб»

Поверку проводить при значениях напряжения и значениях сопротивления R2 согласно таблице 9.

(12)

где Абх - измеренное значение угловой погрешности, мин

Або - задаваемое значение угловой погрешности, мин.

Погрешность не должна превышать приведенных в таблице 8 предельных значений допускаемой угловой погрешности. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

Таблица 9

9.5.10 Определение абсолютной погрешности измерения полной мощности нагрузки и коэффициента мощности нагрузки во вторичной цепи поверяемого трансформатора напряжения.

Определения абсолютной погрешности измерения полной мощности нагрузки и коэффициента мощности проводить сличением показаний индикаторов "coscp" и "S, ВА" прибора с задаваемыми значениями коэффициента мощности и мощности нагрузки с помощью мер и эталонных средств измерений, схема соединений которых приведена на рисунке 11, при следующих положениях переключателей:

«8» «Изм» «и»

(13)

, где Sx - измеренное значение мощности, В'А

So - задаваемое значение мощности. В’А.

Абсолютная погрешность AS не должна превышать приведенных в таблице 10 предельных значений допускаемой погрешности. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

Абсолютная погрешность измерения коэффициента мощности нагрузки АК вычислить по формуле:

АК = Кх - 1.00  .                 (14)

где Кх - измеренное значение коэффициента мощности.

Абсолютная погрешность измерения коэффициента мощности нагрузки АК не должна превышать приведенных в таблице 11 предельных значений допускаемой погрешности. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

Таблица 10

Таблица 11

9.5.11 Определение входных сопротивлений при поверке трансформаторов напряжения

• 9.5.11.1 Определение входного сопротивления поверяемого прибора по цепи эталонного трансформатора напряжения проводить согласно схеме, приведенной на рисунке 12, при следующих положениях переключателей:

Переключатель «20/2.0/0.2».................

Переключатель «Д/S»

Переключатель «Изм/Клб»

Переключатель «1/1» ....

Измерения проводить при напряжении 100 В.

Величину сопротивления R , кОм, вычислить по формуле:

R= 10000/и

где и - показания вольтметра, мВ;

Величина сопротивления должна быть не менее 100 кОм. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

УППУ-1М - поверочная установка "УППУ-1М"; R1 - резистор

С2-29В-2Вт 100 Ом ±0,5%; PV1 - вольтметр В7-34; КНТ-03 - поверяемый прибор.

Рисунок 12 Схема определения входного сопротивления по цепи эталонного трансформатора напряжения.

• 9.5.11.2 Определение входного сопротивления по цепи поверяемого трансформатора напряжения проводить согласно схеме, приведенной на рис. 13, при следующих положениях переключателей;

Переключатель «20/2.0/0.2»

Переключатель «А/S»..........

Переключатель «Изм/Клб» Переключатель «I/U»..........

Значение R2 установить равным 99 Ом.

Измерения проводить при напряжении 100 В.

Величину сопротивления R, кОм, вычислить по формуле:

R=100/U                (15)

где и - показания вольтметра. В;

Величина сопротивления должна быть не менее 500 кОм. В противном случае прибор дальнейшей поверке не подлежит и к применению не допускается.

УППУ-1М - поверочная установка "УППУ-1М"; R1 - резистор

С2-29В-2Вт 10кОм±0,5%; R2 - магазин сопротивлений РЗЗ; R3 - резистор

С2-29В-2Вт 1 кОм ±0,5%; PV1 - вольтметр В7-34; КНТ-03 - поверяемый прибор.

Рисунок 13 Схема определения входного сопротивления по цепи поверяемого трансформатора напряжения.

10.1 Положительные результаты поверки прибора оформляют свидетельством о поверке в соответствии с ПР 50.2.006 и клеймением СИ оттиском круглого клейма на сургуче (или мастике), в предназначенных для этого местах.

Положительные результаты первичной поверки оформляют дополнительно записью в формуляре результатов и даты поверки; при этом запись удостоверяют оттиском клейма.

• 10.2 При отрицательных результатах поверки СИ признают негодным к дальней-гией эксплуатации, аннулируют свидетельство, гасят клеймо и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006.

Зав. отделом УНИИМ

24
