ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные РГС-0,630, РГС-2

Казань 2019 г.

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Термины и определения

• 4 Метод поверки

• 5 Операции поверки

• 6 Средства поверки

• 7 Требования безопасности

• 8 Условия поверки

• 9 Подготовка к поверке

• 10 Проведение поверки резервуара

  • 10.1 Внешний осмотр

  • 10.2 Измерение базовой высоты резервуара

/*>        10.3 Измерение вместимости резервуара

• 11 Обработка результатов измерений

  • 11.1 Обработка результатов измерений

  • 11.2 Составление градуировочной таблицы резервуара

• 12 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

БИБЛИОГРАФИЯ

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на резервуары стальные горизонтальные (далее - резервуары) номинальной вместимостью 0,630 м³, 2 м³ (РГС-0,630, РГС-2) АО «Газпромнефть-Аэро», предназначенных для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска при выполнении государственных учетных операций с нефтепродуктами и устанавливает методику объемным методом его первичной, периодической и внеочередной поверок.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 12.0.004—2015 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения;

ГОСТ 12.1.005—88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ 12.4.010—75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия;

ГОСТ 12.4.087—84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия;

ГОСТ 12.4.137—2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия;

ГОСТ 7502—98 Рулетки измерительные металлические. Технические условия;

ГОСТ Р 12.4.310—2016 Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования;

ГОСТ 28498—90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;

ГОСТ 30852.0—2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования;

ГОСТ 30852.9—2002 Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон;

ГОСТ 30852.11—2002 Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным зазорам и минимальным воспламеняющим токам.

3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

• 3.1 резервуар стальной горизонтальный: Металлический сосуд, горизонтально лежащий, со сферическими или плоскими днищами, применяемый для хранения и измерения объема жидкости.

• 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефти и нефтепродукта в нем.

• 3.3 градуировка:   Операция по установлению зависимости вместимости

резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтью и нефтепродуктом до определенного уровня.

• 3.5  номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

• 3.6  действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

О            3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты

наполнения.

• 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

• 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

• 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

• 3.12 объемный метод поверки: Метод, заключающийся в определении вместимости резервуара путем непрерывного наполнения его поверочной жидкостью и в одновременном измерении уровня, объема и температуры поверочной жидкости для каждого измерения уровня на 1 см.

ИНСТРУКЦИЯ. ГОСУДМКЛВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗЫв’ЕНИЙ. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ГОРИЗОНТАЛЬНЫЕ РГС4Д30, РГС-2. МЕТОДИКА ПОВЕРКИ МП0001-2019

В настоящем стандарте применяют следующие термины с соответствующими определениями:

• 3.13 объемный динамический метод: Метод поверки, заключающийся в определении вместимости резервуара путем непрерывного наполнения его поверочной жидкостью и в одновременном измерении уровня, объема и температуры поверочной жидкости для каждого изменения уровня на 1 см (10 мм).

• 3.14 объемный статический метод: Метод поверки, заключающийся в определении вместимости резервуара путем наполнения его отдельными дозами поверочной жидкости и в одновременном измерении уровня, объема и температуры поверочной жидкости для каждого изменения уровня в пределах от 10 до 30 мм.

• 3.15 жидкость при хранении: Жидкость для хранения которой предназначен резервуар.

• 3.16 исходный уровень: Уровень жидкости в резервуаре, соответствующий высоте «мертвой» полости.

• 3.17 высота «мертвой» полости: Расстояние по вертикали от точки касания днища грузом рулетки до нижнего среза приемо-раздаточного патрубка, приемораздаточного устройства.

• 3.18 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя приемо-раздаточный патрубок, приемо-раздаточное устройство.

• 3.19 «мертвый» остаток: Объем жидкости, находящейся в «мертвой» полости резервуара.

• 4 МЕТОД ПОВЕРКИ

  • 4.1 Поверку резервуара проводят объемным методом.

При поверке резервуара его вместимость определяют путем непосредственных измерений уровня поверочной жидкости, поступившей в резервуар, с одновременными измерениями ее температуры и объема, соответствующих измеренному уровню жидкости. В качестве поверочной жидкости используют воду.

• 4.2 Поверку резервуаров проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

• 4.3 Поверки резервуара проводят:

• - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

• - периодическую - по истечении срока интервала между поверками;

• - внеочередную - в случаях изменения базовой высоты резервуара более чем на 0,1 % по 10.2; при внесении в резервуар конструктивных изменений, влияющих на его вместимость и после очередного полного технического диагностирования.

• 4.4 Интервал между поверками составляет 5 лет.

5 ОПЕРАЦИИ ПОВЕРКИ

• 5.1 При выполнении измерений вместимости резервуара выполняют операции указанные в таблице 1.

Таблица 1

6 СРЕДСТВА ПОВЕРКИ

• 6.1 При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

  • 6.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от 0 до 20 м по ГОСТ 7502.

  • 6.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502.

  • 6.1.3 Уровнемер с пределами допускаемой погрешности ±1 мм.

  • 6.1.4 Счетчик жидкости с пределами допускаемой погрешности ±0,15%.

  • 6.1.5 Термометр с ценой деления 0,1 °C и диапазоном измерений от 0 до плюс 50 °C по ГОСТ 28498.

• 6.1.5 Вспомогательные средства:

-ареометр АНТ-1;

- анализатор-течеискатель типа АНТ-ЗМ по ;

• 6.1.6 Рабочие эталоны должны быть аттестованы в соответствии с действующим законодательством.

• 6.1.7 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

• 6.2.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

• 6.2.2 При соблюдении, указанных в таблице 2, пределов допускаемой погрешности измерений погрешность определения вместимости резервуара находится в пределах: ± 0,25 %.

7 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с действующим законодательством.

• 7.2 К поверке резервуара допускают лиц, изучивших настоящую рекомендацию, техническую документацию на резервуар и его конструкцию, средства поверки и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

• 7.3 Лица, проводящие поверку резервуара, используют спецодежду - костюмы по ГОСТ Р 12.4.290, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

• 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара, не должна превышать 300 мг/м³ - по ГОСТ 12.1.005-88.

• 7.5  Измерения параметров резервуара во время грозы категорически запрещены.

• 7.6 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

• 7.7 Перед началом поверки резервуара проверяют исправность:

• - лестниц с поручнями и подножками;

• - помостов с ограждениями.

8 УСЛОВИЯ ПОВЕРКИ

При проведении поверки соблюдают следующие условия:

• 8.1 Температура окружающего воздуха:......................................от 5 °C до 35 °C.

• 8.2 Температура поверочной жидкости:......................................от 2 °C до 35 °C.

• 8.3 Скорость ветра:....................................................................не более 10 м/с.

• 8.4 Состояние погоды......................................................................без осадков.

Примечание - Условия окружающей среды должны соответствовать значениям, приведенным в описании типа, применяемого эталона (далее - средство измерений).

• 8.5 Допуск к производству работ осуществляется по наряду-допуску организации -владельца резервуара.

• 8.6 Резервуар при поверке должен быть порожним.

• 8.7 Внутренняя поверхность резервуара должна быть зачищена от остатков хранившейся жидкости.

9 ПОДГОТОВКА К ПОВЕРКЕ

• 9.1 При подготовке к поверке проводят следующие работы:

  • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства.

  • 9.1.2  Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

  • 9.1.3 Резервуар полностью опорожняют и зачищают от остатков хранившейся жидкости.

  • 9.1.4 Проводят сборку измерительной системы.

  • 9.1.5 Устанавливают уровнемер на горловине резервуара.

  • 9.1.6 Опускают шланг с расширителем струи внутрь резервуара.

  • 9.1.7 Наполняют измерительную систему поверочной жидкостью, удаляют из нее воздух и испытывают ее на герметичность под рабочим давлением.

  • 9.1.8 Измеряют параметры окружающей среды.

• 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

  • 10.1 Внешний осмотр

    • 10.1.1 При внешнем осмотре резервуара проверяют:

• -  состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц и перил;

• - чистоту внутренней поверхности резервуара.

10.2 Измерение базовой высоты резервуара

• 10.2.1 Базовую высоту А7_б измеряют рулеткой с грузом через измерительный люк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза.

Измеряют рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм.

Результаты измерений H_Q вносят в протокол, форма которого приведена в приложении Б (таблица Б.6).

• 10.2.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.

При ежегодных измерениях базовой высоты резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее.

При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.3 Измерение вместимости резервуара

При определении вместимости резервуара объемным методом проводят следующие операции.

• 10.3.1 Измеряют базовую высоту резервуара измерительной рулеткой с грузом в соответствии с п.10.2.

• 10.3.2 Поверку резервуара проводят по схеме, приведенной на рисунке А.1.

• 10.3.3 Поверочную жидкость подают в резервуар через счетчик жидкости из приемного резервуара или технологического трубопровода (водопровода), открывая вентиль, и наполняют резервуар дозой жидкости до появления на дисплее уровнемера значения 10 мм;

• - снимают показание манометра;

• - снимают показание термометра (измерителя температуры);

• - выключают насос или закрывают вентиль и снимают показание счетчика жидкости.

• 10.3.4 Включают насос или открывают вентиль и в пределах ¹/го, части номинальной вместимости резервуара поверку его проводят статическим методом: при каждом изменении уровня жидкости в пределах до 30 мм прекращают подачу жидкости в резервуар. Одновременно снимают показания счетчика жидкости, уровнемера, манометра и термометра (измерителя температуры). Отбирают пробу жидкости из резервуара и измеряют ее температуру и плотность.

• 10.3.5 При достижении уровня жидкости, соответствующего V20 части номинальной вместимости резервуара, наполнение резервуара дозами жидкости может быть осуществлено динамическим или статическим методом.

• 10.3.6 После наполнения резервуара дозами жидкости в пределах ¹⁹/го частей номинальной вместимости резервуара калибровку его проводят до предельного уровня статическим методом.

• 10.3.7 Измеряют базовую высоту и максимальный уровень жидкости в резервуаре.

• 10.3.8 Результаты измерений вносят в протокол, форма которого приведена в приложении Б.

• 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

  • 11.1 Обработка результатов измерений

    • 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.

    • 11.1.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Е.

  • 11.2 Составление градуировочной таблицы резервуара

    • 11.2.1 Градуировочную таблицу составляют, с шагом ДН_И = 1 см, начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Н_мп) и до предельного уровня наполнения Н_пр.

    • 11.2.2 В пределах каждого шага (изменения уровня наполнения резервуара на 1

см) вычисляют коэффициент вместимости 0,. равный вместимости, приходящейся на 1 мм высоты наполнения, по формуле:

(1)

где Vj, Ум - вместимости резервуара, соответствующие уровням H_lt Ни

• 11.2.3 Значения посантиметровой вместимости резервуара, указанные в градуировочных таблицах, соответствуют температуре 20 °C.

• 11.2.4 Порядок расчета при составлении градуировочной таблицы

  • 11.2.4.1 Обработка результатов поверки проводится с использованием программного обеспечения (ПО).

  • 11.2.4.2 Результаты измерений оформляют протоколом поверки.

  • 11.2.4.3 Протокол поверки является входным документом при расчете градуировочной таблицы с использованием ПО.

• 11.2.5 Вместимость резервуара, приходящуюся на 1 см высоты наполнения, вычисляют последовательным суммированием значений вместимостей, приходящихся на 1 мм высоты наполнения.

• 11.2.6 Последовательно суммируя значения вместимостей каждого миллиметра наполнения, вычисляют вместимость резервуара с интервалом 1 см.

• 11.2.7 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Н_мп, соответствующий высоте «мертвой» полости.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

• 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол (оригинал прикладывают к первому экземпляру градуировочной таблицы);

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма протокола поверки приведена в приложении Б. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол подписывает поверитель.

Подпись заверяют знаком поверки.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель, подпись заверяют знаком поверки.

• 12.4 Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

(справочное)

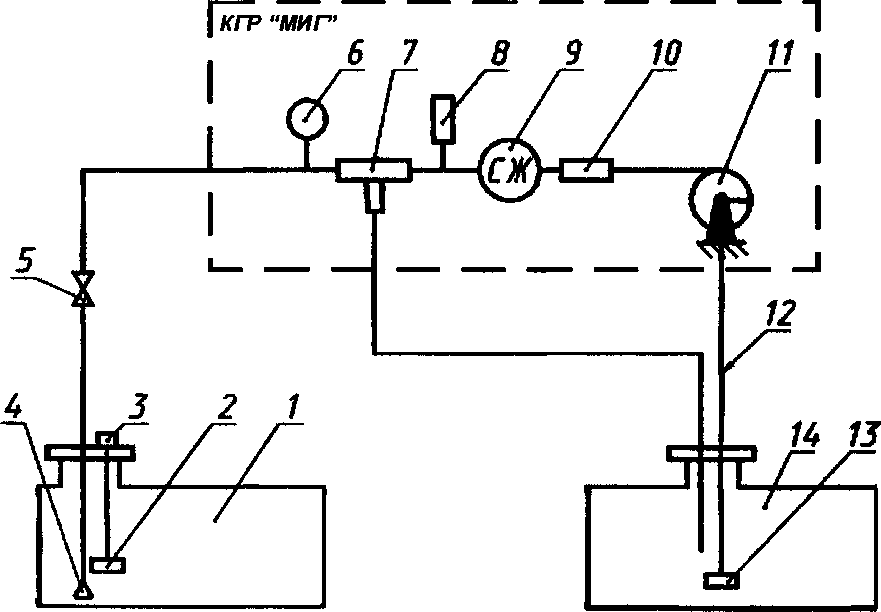

1 - поверяемый резервуар; 2 - поплавок уровнемера; 3 - уровнемер; 4 - расширитель струи; 5 - вентиль; 6 - манометр; 7 - трехходовой кран; 8 - термометр (измеритель температуры); 9 - счетчик жидкости; 10 - дроссель; 11 - насос; (6-11) - в составе КГР «МИГ» 12 - всасывающая линия насоса; 13 - фильтр; 14 - приемный резервуар.

Рисунок А. 1 - Измерительная система для поверки резервуара

(обязательное)

ПРОТОКОЛ

измерений параметров резервуара

Таблица Б.1- Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Таблица Б.2 - Условия проведения измерений

Таблица Б.З - Параметры резервуара

Таблица Б. 4 - Параметры (начальные) рабочей жидкости

Таблица Б.5- Текущие значения параметров рабочей жидкости

Таблица Б.6- Базовая высота резервуара

Таблица Б.7 - Максимальный уровень жидкости

Таблица Б.8- Параметры счетчика жидкости со сдвигом дозирования и проскоком

Должности                 Подписи и знак поверки          Фамилии, инициалы

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «___»____________20__г.

Составлен в том, что комиссия, назначенная приказом по________________________

наименование

_______________________________________, в составе председателя_________________ предприятия * владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального горизонтального РГС-_______№____________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы¹*

УТВЕРЖДАЮ

«____»_______________201_ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

(объемный метод)

на стальной горизонтальный резервуар

РГС-__№_____

Организация:___________________________

Погрешность определения вместимости ± 0.25%

Участок ниже Нм.п. =_____мм для оперативных учетных

операций с нефтью и нефтепродуктами не используется

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара¹*

Организация, Место расположения_______________________

Резервуар №_____________________ ²

Таблица Г.1- Посантиметровая вместимость поясов резервуара

Таблица Г.2 - Вместимость в пределах «мертвой» полости резервуара

(обязательное)

Обработка результатов измерений при поверке резервуара с применением КГР «МИГ»

Д.1 Базовую высоту резервуара Нб вычисляют по формуле:

Д.2 Результаты вычисления Нб вносят в журнал, форма которого приведена в приложении Е.

Д.З Максимальный уровень жидкости Н_{р тах}, измеренный измерительной рулеткой с грузом, вычисляют по формуле: где (Н_ртах)_х, (Н_ртах)₂ - результаты двух измерений максимального уровня, мм.

Д.4 Разность максимальных уровней жидкости в резервуаре ДН, мм, измеренных в конце поверки уровнемером и измерительной рулеткой с грузом, вычисляют по формуле:

⁼ Нртах ~ Нутах’                      (Д-З)

где Н_ртах, Н_утах - максимальные уровни жидкости, измеренные измерительной рулеткой с грузом и уровнемером, мм.

Д.5 Значение ДН, определенное по формуле (Д.З), может быть положительным или отрицательным.

Д.6 Результаты вычислений по формулам (Д.1), (Д.2) и (Д.З) вносят в журнал, форма которого приведена в приложении Е.

(справочное)

Форма журнала обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

Е.1 Вычисление параметров резервуара

Таблица Е.1- Вычисление параметров резервуара

Вычисление провел

(должность)            (подпись)         (расшифровка)

«___»_________201_ г.

Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей       зоны,       утвержден

Постановлением             Главного

государственного санитарного врача РФ от 13.02.2018 г. № 25

Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору, утвержден приказом Ростехнадзора от 29.01.2007 № 37

ООО «МетроКонТ»

Страница 21 из 21

¹

Форма титульного листа не подлежит изменению

²

> Форма градуировочной таблицы не подлежит изменению
