Методика поверки «ГСИ. Каналы измерительные ПТК "РЕГУЛ"» (ПБКМ.421457.203 МП)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

Н.В. Иванникова

мая

Заместитель директора изводственной метрологии «ВНИИМС»

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

ПБКМ.421457.203 МП

Москва

2016

Каналы измерительные ПТК "РЕГУЛ" (далее - ИК) предназначены для преобразования выходных сигналов от не входящих в состав ИК первичных измерительных преобразователей в виде силы и напряжения постоянного тока, частоты, электрического сопротивления с визуализацией результатов в единицах контролируемых технологических параметров, а также для счета количества импульсов и воспроизведения аналоговых сигналов силы и напряжения постоянного тока; приема и передачи информации по последовательным каналам связи.

ИК ПТК «РЕГУЛ» строятся на базе программируемых логических контроллеров REGUL RX00 (регистрационный № 63776-16) и относятся к проектно - компонуемым изделиям, состав ИК определяется проектной документацией на конкретный технический объект.

ИК ПТК «РЕГУЛ» могут входить в состав систем телемеханики, автоматизированных систем управления технологическими процессами (АСУ ТП), систем автоматического пожаротушения, других программно-технических комплексов (ПТК).

При наличии соответствующего письменного заявления от владельца средства измерений допускается проведение поверки отдельных ИК, указанных в заявлении, в выбранных диапазонах.

Настоящий документ устанавливает требования к методикам первичной и периодической поверок.

Интервал между поверками - 1 (один) год.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Примечание - Диапазоны технологических параметров для расчета приведенных погрешностей берут из паспорта на ИК

• 2.2 Если при выполнении хотя бы одной из операций поверки по п. 2.1 будут получены отрицательные результаты, ИК ПТК «РЕГУЛ» признаётся непригодным к эксплуатации.

• 3.1 При проведении поверки применяются средства измерения и вспомогательные средства, указанные в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств поверки, с метрологическими характеристиками не хуже указанных в таблице 2.

• 3.3 Средства поверки должны быть аттестованы/поверены в установленном порядке.

• 4.1 К поверке допускаются лица, изучившие настоящую методику, руководства по эксплуатации на ИК ПТК «РЕГУЛ», контроллер программируемый логический REGUL RX00, средства поверки.

• 4.2 Персонал, проводящий поверку, должен иметь квалификационную группу по электробезопасности не ниже III.

• 5.1 При проведении поверки должны соблюдаться требования безопасности, установленные «Правилами по охране труда при эксплуатации электроустановок», «Правилами технической эксплуатации электроустановок потребителей», а также требования безопасности, установленные в документации на средства поверки.

• 5.2 Все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

Поверка производится в следующих условиях:

• - температура окружающего воздуха - (20±5) °C;

• - относительная влажность воздуха - от 45 до 80 %;

• 7.1 ИК ПТК «РЕГУЛ» готовят к работе в соответствии с руководством по эксплуатации, средства поверки - в соответствии с их эксплуатационной документацией.

• 7.2 Перед поверкой ИК ПТК «РЕГУЛ» выдерживают в условиях, указанных в п. 6 не менее двух часов.

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре устанавливают соответствие поверяемого канала требованиям эксплуатационной документации.

  • 8.1.2 При внешнем осмотре проверяют:

• - отсутствие внешних повреждений, влияющих на функциональные или технические характеристики измерительного канала;

• - наличие маркировки и надписей, относящихся к местам присоединения;

• - исправность устройств для присоединения внешних электрических цепей;

• - наличие и целостность пломб изготовителя.

• 8.1.3 Результаты считают положительными, если выполняются условия п. 8.1.

• 8.2 Опробование

  • 8.2.1 ИК ПТК «РЕГУЛ» включают в сеть в соответствии с указаниями, приведенными в руководстве по эксплуатации.

  • 8.2.2 Спустя одну минуту убеждаются, что горят индикаторы «PWR» и «RUN» на модулях источника питания и центрального процессора контроллера REGUL RX00, а также индикаторы «RUN» на всех модулях ввода/вывода.

• 8.3 Проверка диапазонов и определение приведенной погрешности преобразования напряжения и силы постоянного тока

  • 8.3.1 Проверку диапазонов и определение приведенной погрешности преобразования аналоговых сигналов проводят для всех каналов ввода напряжения и силы постоянного тока.

  • 8.3.2 Проверку проводят не менее, чем в пяти точках Aj, равномерно распределенных по диапазону контролируемого технологического параметра, включая его крайние точки.

  • 8.3.3 Собирают схему согласно рисунку 1. Калибратор может подключаться, как к входным клеммам шкафа, так и к месту подключения первичного преобразователя

    птк

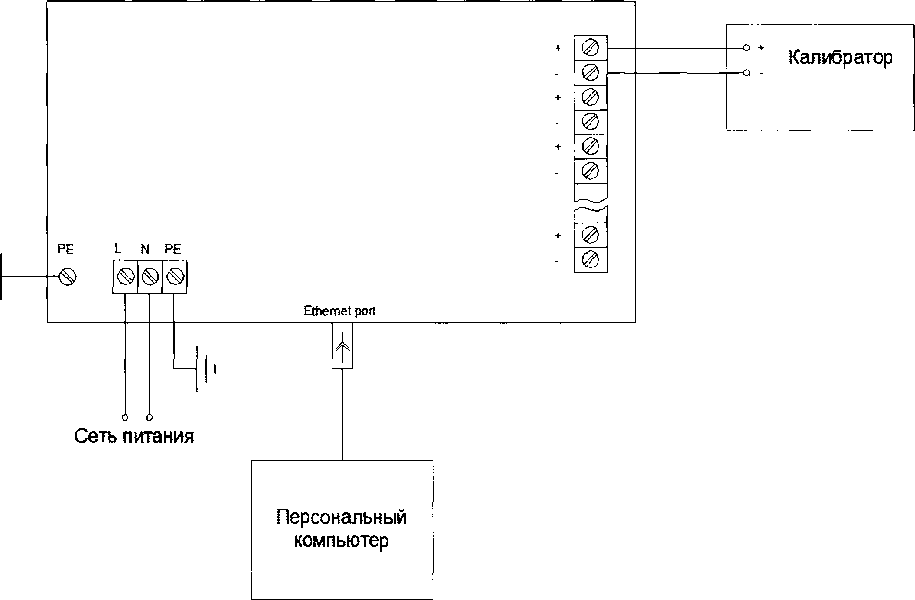

    Рисунок 1 - Схема определения погрешности преобразования аналоговых каналов напряжения и силы постоянного тока

  • 8.3.4 Подключают выход калибратора на вход поверяемого канала.

  • 8.3.5 Подают напряжение питания.

  • 8.3.6 Выбирают на персональном компьютере режим отображения значений контролируемого технологического параметра для поверяемого канала.

  • 8.3.7 Для каждой выбранной точки А; рассчитывают значение входного сигнала канала Ij (U;) по формулам

    li 16 (Aj - A_mj_n)/(Атах ~ A_mj_n) + 4 li ~ 20 (Aj - Amin)/(Атах " A_min)

    - для диапазона от 4 до 20 мА;

    - для диапазона от 0 до 20 мА;

    U; 10 (Aj - A_min)/(Amax " Amin)

    Ui — 20 (Aj - Amin)/ (A_max ~ A_min) -10

    Ui = 90 (Aj - Amin)/ (Amax ‘ Amin) ‘ 10

    Uj — 50 (A; - Amin)/ (Amax " A_mi_n) - 25

    Uj = 200 (Aj - Amin)/ (Amax ’ A_min) ' Ю0

    - для диапазона от 0 до 10 В;

    - для диапазона

    • - для диапазона

    • - для диапазона

    • - для диапазона

    от минус 10 до плюс 10 В,

    от минус 10 до плюс 80 мВ; от минус 25 до плюс 25 мВ;

    от минус 100 до плюс 100 мВ,

где Amin , Amax - нижний и верхний пределы диапазона контролируемого технологического параметра (указаны в паспорте).

• 8.3.8 Последовательно устанавливают на калибраторе рассчитанные значения I, (Ц). С экрана монитора персонального компьютера (PC) считывают установившиеся значения контролируемого технологического параметра Аи(.

• 8.3.9 Для каждого выбранного значения А; рассчитывают значение приведенной погрешности У],%, по формуле

_т=100_>_И,      (1)

где D = (A_max- Amin) -диапазон контролируемого технологического параметра.

• 8.3.10 Повторяют операции для остальных каналов ввода аналоговых сигналов силы и напряжения постоянного тока.

Результаты заносят в таблицу по форме Приложения А

Каналы считаются прошедшими поверку с положительным результатом, если все полученные значения Yj удовлетворяют соотношению (Yi | < |у_доп |, указанному в паспорте на ПК ПТК «РЕГУЛ».

• 8.4 Проверка диапазонов и определение приведенной погрешности воспроизведения напряжения и силы постоянного тока

  • 8.4.1 Проверку диапазонов и определение приведенной погрешности воспроизведения аналоговых сигналов проводят для всех каналов воспроизведения.

  • 8.4.2 Проверку проводят не менее, чем в пяти точках Ui (1), равномерно распределенных по выбранному диапазону воспроизведения напряжения (силы) постоянного тока, включая его крайние точки.

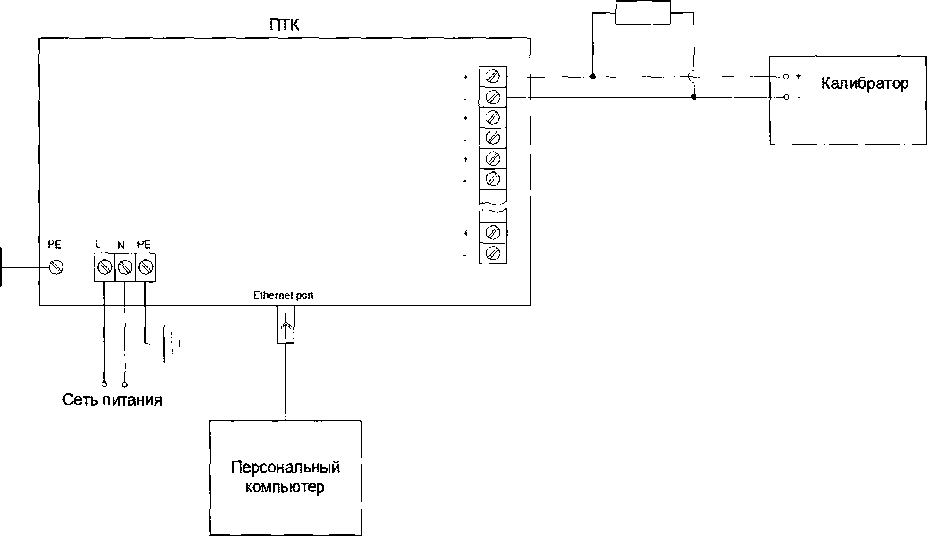

  • 8.4.3 Для проверки диапазонов и определения погрешности воспроизведения напряжения постоянного тока собирают схему согласно рисунку 2.

R нагрузки

птк

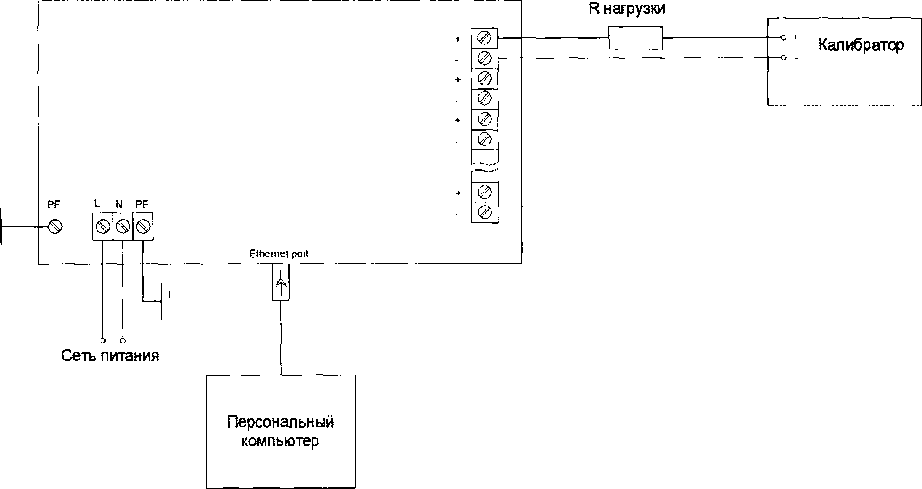

Рисунок 3 - Схема проверки диапазонов и определения погрешности воспроизведения силы ПОСТОЯННОГО тока (Янагрузки <500 Ом)

• 8.4.4 Для проверки диапазонов и определения погрешности воспроизведения силы постоянного тока собирают схему согласно рисунку 3.

• 8.4.5 Калибратор может подключаться, как к соответствующим клеммам шкафа, так и в месте подключения нагрузки.

• 8.4.6 Подают напряжение питания.

• 8.4.7 В окне программы персонального компьютера последовательно задают выбранные значения Uj (I;) выходного сигнала. С калибратора считывают устоявшиеся значения Uni (1и) выходного сигнала поверяемого канала.

• 8.4.8 Для каждого выбранного значения U; (1) рассчитывают значение приведенной погрешности воспроизведения по формулам

_Ти1 = 100^4 у„ =           (2)

где Du, Di - выбранные диапазоны воспроизведения напряжения и силы постоянного тока соответственно.

• 8.4.9 Повторяют операции для остальных каналов воспроизведения.

Результаты вносят в таблицу по форме Приложения Б

Каналы считаются прошедшими поверку с положительными результатами, если все полученные значения yjji, ур удовлетворяют соотношениям Yiji| <|уи доп|;

lYli| <|yi доп|, указанным в паспорте наИК ПТК «РЕГУЛ».

• 8.5 Проверка диапазона и определение относительной погрешности преобразования частоты

  • 8.5.1 Проверку диапазона и определение относительной погрешности преобразования частоты проводят для всех каналов преобразования частоты.

  • 8.5.2 Проверку проводят не менее, чем в пяти точках Aj, равномерно распределенных по диапазону контролируемого технологического параметра, включая его крайние точки.

  • 8.5.3 Собирают схему согласно рисунку 4.

птк

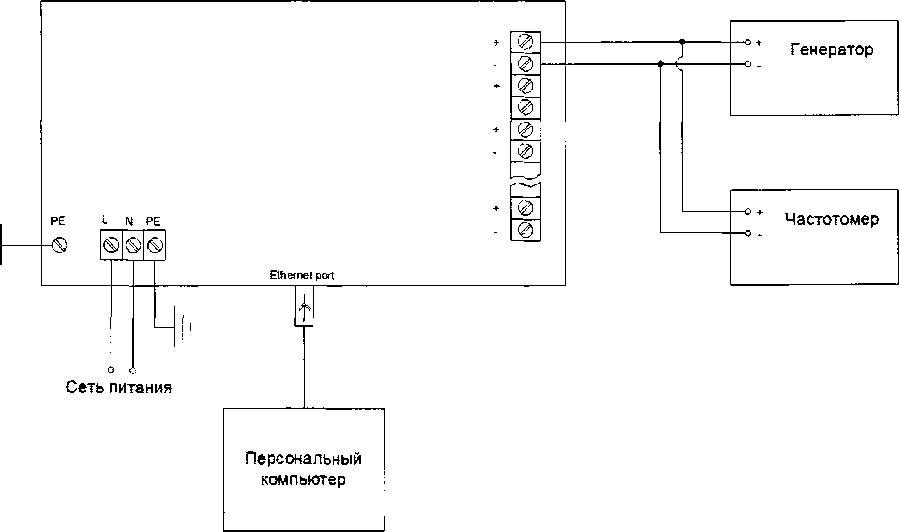

Рисунок 4 - Схема проверки диапазона и определения погрешности преобразования частоты

• 8.5.4 Подключают выход генератора на вход поверяемого канала. Генератор может подключаться, как к входным клеммам шкафа, так и к месту подключения первичного преобразователя. Частоту выходного сигнала генератора контролируют по показаниям подключенного к его выходу частотомера.

• 8.5.5 Подают напряжение питания.

• 8.5.6 Выбирают на персональном компьютере режим отображения значений контролируемого технологического параметра для поверяемого канала.

• 8.5.7 Для каждой выбранной точки Aj рассчитывают значение входного сигнала канала F; по формуле

Fi - (F_max - Fmin)' (А; - Ащщ)/(Ащах ~ Amin),          (3)

где Fmin, F_max- нижний и верхний пределы диапазона частоты входного сигнала канала (указаны в паспорте);

A_min , А_тах- нижний и верхний пределы диапазона контролируемого технологического параметра (указаны в паспорте).

• 8.5.8 На экране монитора персонального компьютера наблюдают устоявшиеся значения контролируемого технологического параметра А и .

• 8.5.9 Для каждого рассчитанного значения F, определяют значение относительной погрешности преобразования частоты Of i, %:

„ Ag j-Aj                              , .

г>н=—;—               W

• 8.5.10 Повторяют операции для остальных каналов преобразования частоты. Результаты вносят в таблицу по форме Приложения В.

Каналы считаются прошедшими поверку с положительными результатами, если все полученные значения 5fI удовлетворяют соотношению |§Fi| <|3f доп|, указанного в паспорте на ИК ПТК «РЕГУЛ».

• 8.6 Определение абсолютной погрешности счета импульсов

  • 8.6.1 Собирают схему согласно рисунку 5.

  • 8.6.2 Подключают выход генератора на вход поверяемого канала.

  • 8.6.3 Подают напряжение.

  • 8.6.4 Выбирают на персональном компьютере режим отображения числа импульсов.

  • 8.6.5 Устанавливают амплитуду импульсов генератора равной 10 В

  • 8.6.6 Задают на генераторе количество импульсов N = 99999 на частоте 10 кГц и запускают процесс генерирования. После окончания процесса генерирования считывают на экране монитора PC измеренное количество импульсов Nh.

  • 8.6.7 Определяют абсолютную погрешность счета импульсов по формуле

An ⁼ Nh - N

• 8.6.8 Повторяют операции для остальных каналов счета импульсов.

птк

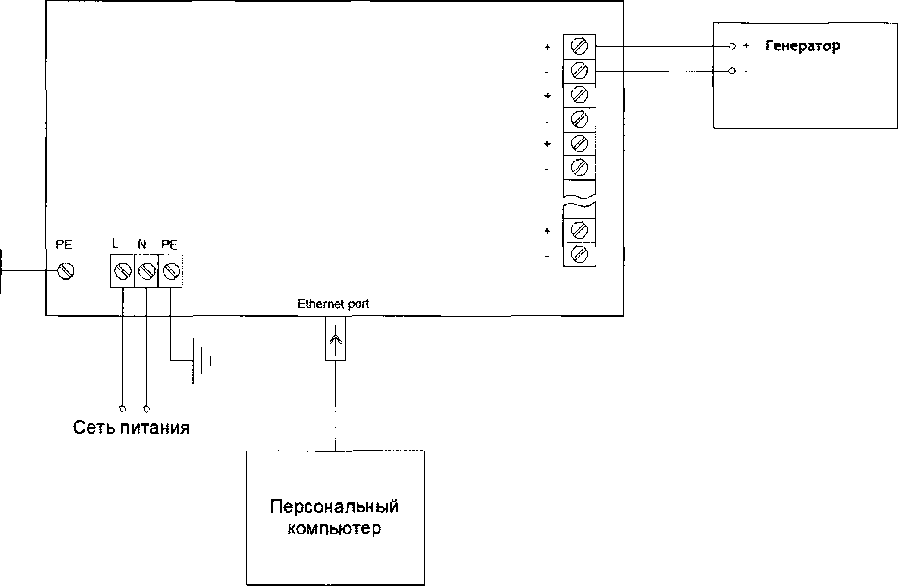

Рисунок 5 - Схема определения погрешности счета импульсов Результаты вносят в таблицу по форме Приложения Г.

Каналы считают прошедшими проверку с положительными результатами, если все полученные значения An удовлетворяют соотношению |Дм| <|An доп, указанному в паспорте на ИК ПТК «РЕГУЛ».

• 8.7 Проверка диапазонов и определение приведенной погрешности преобразования электрического сопротивления

  • 8.7.1 Проверку диапазонов и определение приведенной погрешности преобразования электрического сопротивления проводят для всех каналов, входной величиной для которых является электрическое сопротивление.

  • 8.7.2 Проверку проводят не менее, чем в пяти точках А_ь равномерно распределенных по диапазону контролируемого технологического параметра, включая его крайние точки.

  • 8.7.3 Собирают схему согласно рисунку 6. Магазин сопротивления может подключаться, как к входным клеммам шкафа, так и к месту подключения первичного преобразователя.

ПТК

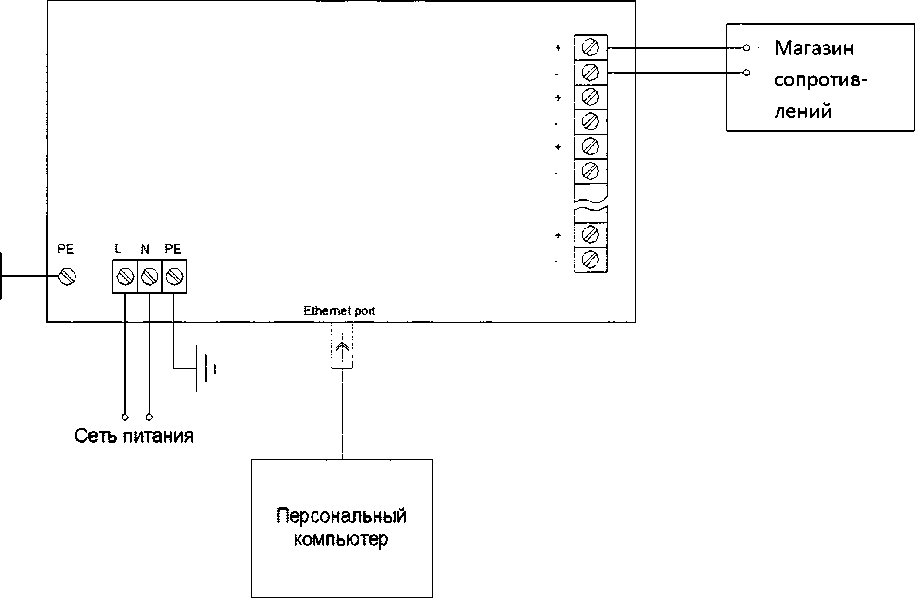

Рисунок 6 - Схема определения погрешности преобразования аналоговых каналов электрического сопротивления

• 8.7.4 Подключают магазин сопротивления на вход поверяемого канала.

• 8.7.5 Подают напряжение питания.

• 8.7.6 Выбирают на персональном компьютере режим отображения значений контролируемого технологического параметра для поверяемого канала.

• 8.7.7 Для каждой выбранной точки А; рассчитывают значение входного сигнала канала R; по формуле

Ri ~ (Rmax " Rmin )'(Aj - A_mj_n)/(Ащах - A_min)           (5)

где A_min , Атах- нижний и верхний пределы диапазона контролируемого технологического параметра (указаны в паспорте),

Rmax,,Rmin - нижний и верхний пределы диапазона сопротивления (указаны в паспор-

• 8.7.8 Последовательно устанавливают на магазине сопротивлений рассчитанные значения R,

С экрана монитора персонального компьютера (PC) считывают устоявшиеся значения контролируемого технологического параметра Аи1.

• 8.7.9 Для каждого выбранного значения Aj рассчитывают значение приведенной погрешности Yri ,%, по формуле

  Уй = 100



  D

  (6)

где D = (А_Шах- Amin) -диапазон контролируемого технологического параметра.

• 8.7.10 Повторяют операции для остальных каналов ввода аналоговых сигналов электрического сопротивления.

Результаты вносят в таблицу по форме Приложения А

Каналы считаются прошедшими поверку с положительным результатом, если все полученные значения Yrn удовлетворяют соотношению |YRi | < |Yr _доп |, указанному в паспорте на ПК ПТК «РЕГУЛ».

• 9.1 Средствами среды разработки ПО ПЛК Epsilon LD сверить с отраженной в эксплуатационной документации на ПК ПТК «РЕГУЛ» версию прикладного ПО ЦП ПЛК и модулей ввода/вывода.

• 9.2 Проверка версии ПО модуля ввода/вывода.

  • 9.2.1 В онлайн-режиме (при подключении к ПЛК) надо открыть редактор модуля, для которого надо узнать версию ПО. В поле "FW version current" будет текущая версия ПО.

• 9.3 Проверка версии ПО ЦПУ.

  • 9.3.1 Версию ПО ЦПУ можно узнать из журнала ПЛК. Для этого надо открыть редактор устройства ПЛК Regul, перейти на вкладку "Журнал" и нажать кнопку обновить.

  • 9.3.2 Если в журнале не будет видна версия codesyscontrol, можно перейти на вкладку "Оболочка ПЛК" и выполнить команду rtsinfo.

  • 9.3.3 Изделия, имеющие версию ПО, не соответствующую указанной в таблице 3, до поверки не допускаются.

Таблица 3

• 10.1 Результаты поверки заносят в протоколы, рекомендуемые формы которых приведены в приложениях А - Г.

• 10.2 При положительных результатах поверки ИК ПТК «РЕГУЛ» признается пригодным к эксплуатации, что удостоверяется оттиском поверительного клейма в паспорте с подписью поверителя и свидетельством о поверке.

• 10.3 При отрицательных результатах поверки ИК ПТК «РЕГУЛ» признается непригодным к эксплуатации, выдаётся извещение о непригодности с указанием причин.

• 10.4 Документы по результатам поверки оформляются в соответствии с требованиями приказа Минпромторга №1815 от 02.07.2015 г.

(рекомендуемое)

Протокол поверки №

от "___"__________20_г..

Условия поверки:

- температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

Средства поверки

_______________________________, зав. №________ (Свидетельство о поверке №________от________20__г.)

Результаты поверки приведены в таблице.

Таблица

Выводы:___________________

(рекомендуемое)

Протокол поверки №

от "___"___________20__г..

Условия поверки:

температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

Средства поверки

_______________________________, зав. №________ (Свидетельство о поверке №________от________20__г.)

Результаты поверки приведены в таблице.

Таблица

Выводы:___________________

(рекомендуемое)

Протокол поверки №

от "___"__________20_г..

Условия поверки:

температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

Средства поверки

_______________________________, зав. №________ (Свидетельство о поверке №________от________20__г.)

Результаты поверки приведены в таблице.

Таблица

Выводы:___________________

(рекомендуемое)

Протокол поверки №

от "___"_________20_г..

Условия поверки:

температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

Средства поверки

_______________________________, зав. №________ (Свидетельство о поверке №________от________20__г.)

Результаты поверки приведены в таблице.

Таблица

Выводы:___________________

Поверитель: ________________

19
