ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ

- ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ

ИМ.Д.И.МЕНДЕЛЕЕВА»

ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»

СОГЛАСОВАНО

И.о. директора филиала

«ВНИИМ

А.С. Тайбинский

2021 г.

Государственная система обеспечения единства измерений

РАСХОДОМЕРЫ-СЧЕТЧИКИ УЛЬТРАЗВУКОВЫЕ УРСВ

ВЗЛЕТ ПРЦ

Методика поверки

МП 1250-1-2021

Началь

-1

Р.А. Корнеев

Тел. отдела: +7 (843) 272-12-02

Казань

2021

1 Общие положения

Настоящий документ распространяется на расходомеры-счетчики ультразвуковые УРСВ Взлет ПРЦ (далее - расходомеры-счетчики) предназначенные для измерений объемного расхода жидкости и объема жидкости в потоке, преобразования входных сигналов в значения единиц температуры и давления, а также устанавливает методику и последовательность их первичной и периодической поверок.

Прослеживаемость расходомеров-счетчиков к Государственному первичному специальному эталону единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2019 обеспечивается в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (часть 1), утвержденной приказом Госстандарта от 07.02.2018 № 256. В методике поверки реализованы метод передачи единиц непосредственным сличением и (или) метод косвенных измерений (имитационный метод).

Интервал между поверками - 5 лет.

2 Перечень операций поверки

При проведении поверки выполняют следующие операции, указанные в таблице 1.

Таблица 1- Операции поверки

Наименование операции

Номер раздела

Проведение операции при

первичной поверки

периодической поверки

Внешний осмотр средства измерений

7

Да

Да

Подготовка к поверке и опробование средства измерений

8

Да

Да

Проверка программного обеспечения

9

Да

Да

Определение метрологических характеристик средства измерений

10

Да

Да

3 Требования к условиям проведения поверки
  • 3.1 При проведении поверки соблюдают следующие условия:

Измеряемая среда - вода с параметрами:

  • - температура, °C                                             от +5 до +40

Окружающая среда - воздух с параметрами:

  • - температура, °C                                               от +10 до +30

  • - относительная влажность, %                                  от 30 до 80

  • - атмосферное давление, кПа                                   от 84 до 106

Для средств поверки соблюдаются условия эксплуатации, указанные в эксплуатационных документах.

  • 3.2 Средства измерений температуры и давления измеряемой среды, входящие в состав расходомера-счетчика, на момент поверки расходомера-счетчика должны иметь действующие сведения о положительных результатах поверки средств измерений, включенные в Федеральный информационный фонд по обеспечению единства измерений.

4 Требования к специалистам, осуществляющим поверку

При проведении поверки специалисты должны соответствовать следующим требованиям:

  • - обладать навыками работы на применяемых средствах поверки;

  • - знать требования данного документа;

  • - обладать навыками работы по данному документу.

5 Метрологические и технические требования к средствам поверки

Метрологические и технические требования к средствам поверки приведены в таблице 2.

Таблица 2 - Метрологические и технические требования к средствам поверки

Наименование средства поверки

Характеристики точности

Рабочий эталон 3-го разряда согласно ГПС (часть 1), утвержденной приказом Госстандарта от 07.02.2018 № 256 (далее -эталон)

Диапазон   воспроизведения объемного

расхода жидкости от 0,1 до 370 м3/ч, пределы допускаемой относительной погрешности (доверительные    границы    суммарной

погрешности) эталона должны быть меньше пределов относительной погрешности расходомера не менее чем в три раза

Рабочий   эталон   единицы   силы

постоянного электрического тока 2-го разряда, согласно ГПС, утвержденной приказом Росстандарта от 01.10.2018 № 2091 (далее - эталон силы тока)

Диапазон значений силы тока от 0 до 20 мА, пределы   относительной   погрешности

эталона должны быть меньше пределов относительной погрешности расходомера не менее чем в два раза

Рабочий эталон 4-го разряда единицы электрического          сопротивления

постоянного тока в соответствии с ГПС, утвержденной приказом Росстандарта от 30 декабря 2019 г. № 3456 (далее - эталон сопротивления)

Диапазон значений сопротивления от 50 до 2000 Ом, с пределами допускаемой относительной погрешности ±0,02 %

Комплекс поверочный «ВЗЛЕТ КПИ» (регистрационный номер 14510-12), (далее - КПИ)

Диапазон воспроизведения (измерения) частоты следования импульсов от 0,5 до 10000    Гц,    пределы    допускаемой

относительной     погрешности     при

воспроизведении (измерении) частоты ±0,1 %; емкость счетчика импульсов 106 шт, пределы    допускаемой    абсолютной

погрешности    при    воспроизведении

(измерении) количества импульсов ±1 имп.

Примечания:

  • 1 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых расходомеров-счетчиков с требуемой точностью;

  • 2 Эталоны и средства измерений, используемые в качестве средств поверки, должны быть аттестованы или иметь действующие положительные сведения о поверке, включенные в Федеральный информационный фонд по обеспечению единства измерений;

  • 3 На основании письменного заявления владельца расходомера-счетчика, оформленного в произвольной форме, или соответствующих записей в паспорте допускается проведение поверки меньшего числа единиц величин (преобразование входных сигналов в значения единиц температуры и давления), с занесением соответствующей информации в Федеральный информационный фонд по обеспечению единства измерений.

6 Требования (условия) по обеспечению безопасности проведения поверки
  • 6.1 При проведении поверки соблюдают следующие требования (условия):

  • - правил безопасности при эксплуатации средств поверки и расходомера-счетчика, приведенных в их эксплуатационных документах;

  • - правил техники безопасности, действующих на месте проведения поверки;

  • - правил по охране труда, действующих на месте проведения поверки.

  • 6.2 К средствам поверки и расходомеру-счетчику обеспечивают свободный доступ. При необходимости предусматривают лестницы и площадки, соответствующие требованиям безопасности.

  • 6.3 Освещенность должна обеспечивать отчетливую видимость средств поверки и расходомера-счетчика, а также снятие показаний с них.

  • 6.4 При появлении течи измеряемой среды и других ситуаций, нарушающих процесс проведения поверки, поверка должна быть прекращена или приостановлена до устранения неисправностей.

7 Внешний осмотр средства измерений
  • 7.1 При внешнем осмотре устанавливают соответствие расходомера-счетчика следующим требованиям:

  • - комплектность и маркировка должны соответствовать эксплуатационным документам;

  • - на расходомере-счетчике не должно быть внешних механических повреждений и дефектов, препятствующих его применению;

  • - на расходомере-счетчике должна быть возможность нанесения знака поверки для защиты от несанкционированного вмешательства (для модификаций УРСВ Взлет ПРЦ и УРСВ-Ех Взлет ПРЦ).

  • 7.2 Результат внешнего осмотра считают положительным, если комплектность и маркировка расходомера-счетчика соответствует эксплуатационным документам, на расходомере-счетчике отсутствуют внешние механические повреждения и дефекты, препятствующие его применению, на расходомере-счетчике присутствует возможность нанесения знака поверки в целях защиты от несанкционированного вмешательства или отрицательным, если комплектность и маркировка расходомера-счетчика не соответствует эксплуатационным документам или на расходомере-счетчике присутствуют внешние механические повреждения и дефекты, препятствующие его применению или на расходомере-счетчике отсутствует возможность нанесения знака поверки в целях защиты от несанкционированного вмешательства. При отрицательном результате выполнение дальнейших операций поверки прекращают.

8 Подготовка к поверке и опробование средства измерений
  • 8.1 Подготовка к поверке

При подготовке к поверке выполняют следующие работы:

  • - проверка выполнения условий разделов 3, 4, 5 и 6 настоящего документа;

  • - подготовка к работе расходомера-счетчика и средств поверки согласно их эксплуатационным документам;

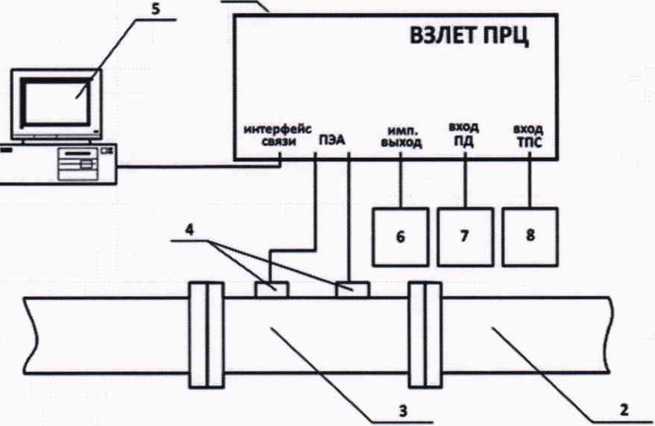

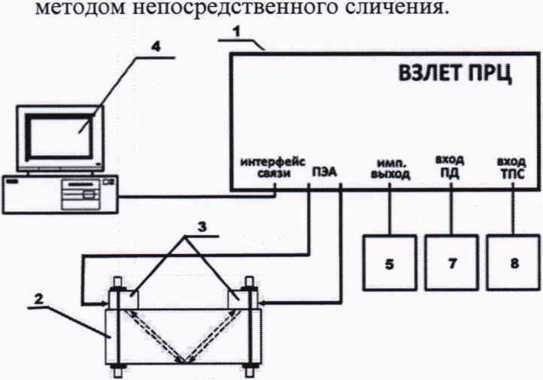

  • - сборка схемы в соответствии с Приложением А;

  • - при проведении поверки методом непосредственного сличения производится проверка герметичности соединений и узлов гидравлической системы рабочим давлением. Систему считают герметичной, если при рабочем давлении в течение 5 минут не наблюдается течи и капель измеряемой среды, а также отсутствует падение давления;

  • - при проведении поверки методом непосредственного сличения производится удаление воздуха из гидравлических систем эталона.

  • 8.2 Опробование

При опробовании определяют работоспособность расходомера-счетчика путем увеличения или уменьшения расхода измеряемой среды в пределах рабочего диапазона измерений и проверяют наличие индикации измеряемых и контролируемых параметров на дисплее расходомера-счетчика (при его наличии), наличие коммуникационной связи по RS-выходу с персональным компьютером (далее - ПК), наличие сигналов на информационных выходах. При подаче расхода измеряемой среды на эталоне, фиксируют изменения показаний расходомера-счетчика.

Результат опробования считают положительным, если при увеличении или уменьшении расхода измеряемой среды соответствующим образом изменяются показания расходомера-счетчика, имеется индикация измеряемых и контролируемых параметров на дисплее расходомера-счетчика (при его наличии), имеется коммуникационная связь по RS-выходу с ПК, имеются сигналы на информационных выходах или отрицательным, если при увеличении или уменьшении расхода измеряемой среды соответствующим образом не изменяются показания расходомера-счетчика, или отсутствует индикация измеряемых и контролируемых параметров на дисплее расходомера-счетчика (при его наличии), или отсутствует коммуникационная связь по RS-выходу с ПК, или отсутствуют сигналы на информационных выходах. При отрицательном результате выполнение дальнейших операций поверки прекращают.

9 Проверка программного обеспечения средства измерений

При проведении поверки выполняют операцию подтверждения соответствия программного обеспечения заявленным идентификационным данным.

Проверку программного обеспечения (далее - ПО) расходомера-счетчика можно осуществить двумя способами: с помощью персонального компьютера и предустановленного программного обеспечения «ПР цифровой» по пункту 9.1 настоящей методики поверки; с помощью встроенных органов управления расходомера-счетчика (при их наличии) по пункту 9.2 настоящей методики поверки.

  • 9.1 Подтверждение соответствия программного обеспечения с помощью ПК и предустановленного программного обеспечения «ПР цифровой» (загруженного с сайта производителя или полученного путем направления ему официального письма-запроса)

Для подтверждения соответствия программного обеспечения расходомера-счетчика необходимо:

-осуществить подключение цепей питания и подключить расходомер-счетчик к ПК с предустановленным программным обеспечением «ПР цифровой» посредством цифрового интерфейса в соответствии с эксплуатационными документами расходомера-счетчика;

  • - включить расходомер-счетчик;

  • - на ПК открыть программное обеспечение «ПР цифровой». После синхронизации данных в меню программного обеспечения «ПР цифровой» выбрать вкладку «Системные настройки/Статус прибора». В открывшемся диалоговом окне отобразятся следующие данные программного обеспечения: идентификационное наименование ПО, номер версии (идентификационный номер) ПО, цифровой идентификатор ПО;

  • - сличить информацию (идентификационное наименование ПО, номер версии (идентификационный номер) ПО, цифровой идентификатор ПО) отображаемую на мониторе ПК с описанием типа расходомера-счетчика.

  • 9.2 Подтверждение соответствия программного обеспечения с помощью встроенных органов управления расходомера-счетчика.

Для подтверждения соответствия программного обеспечения расходомера-счетчика необходимо:

  • - осуществить подключение цепей питания в соответствии с эксплуатационными документами расходомера-счетчика;

  • - включить расходомер-счетчик;

-оперируя кнопками управления на лицевой панели расходомера-счетчика перейти в меню индикации идентификационных параметров прибора в подменю «Системные настройки/Статус прибора»;

  • - сличить информацию (идентификационное наименование ПО, номер версии (идентификационный номер) ПО, цифровой идентификатор ПО) отображаемую на дисплее расходомера-счетчика с описанием типа и паспортом расходомера-счетчика.

Результат подтверждения соответствия программного обеспечения считают положительным, если идентификационные данные ПО расходомера-счетчика (идентификационное наименование ПО, номер версии (идентификационный номер) ПО, цифровой идентификатор ПО), полученные в соответствии с пунктами 9.1 или 9.2, соответствуют идентификационным данным, указанным в паспорте и описании типа расходомера-счетчика и отрицательным, если полученные идентификационные данные ПО расходомера-счетчика (идентификационное наименование ПО, номер версии (идентификационный номер) ПО, цифровой идентификатор ПО) не соответствуют идентификационным данным, указанным в паспорте и описании типа расходомера-счетчика. При отрицательном результате выполнение дальнейших операций поверки прекращают.

10 Определение метрологических характеристик средства измерений

Определение метрологических характеристик средства измерений проводят методом непосредственного сличения (проливной метод) в соответствии с пунктом 10.1 или методом косвенных измерений (имитационный метод) в соответствии с пунктом 10.2.

  • 10.1 Определение относительной погрешности расходомеров-счетчиков при измерении объемного расхода и объема жидкости в потоке методом непосредственного сличения

Определение относительной погрешности расходомеров-счетчиков при измерении объемного расхода и объема жидкости в потоке проводят путем сравнения показаний расходомера-счетчика и эталона подключая в соответствии с Приложением А. Относительную погрешность расходомеров-счетчиков при измерении объема жидкости в потоке определяют при трех значениях объемного расхода жидкости: 0,01QHaH6, ОД Онаиб, и 0,5 QHaw6, (где QHan6-наибольший объемный расход жидкости согласно паспорта расходомера-счетчика и применяемого технологического участка, определяемый по формуле (5)), на эталоне с использованием технологических измерительных участков. Номинальный диаметр применяемых технологических измерительных участков зависит от комплектации расходомеров-счетчиков. При комплектации расходомера-счетчика накладными электроакустическими преобразователями (далее - ПЭА) типов Н-206 (-Ex; -АТ) или Н-207 (-Ех; -АТ), установка ПЭА производится на технологический измерительный участок с номинальным диаметром DN50, при комплектации расходомера ПЭА исполнений Н-222 (-Ex; -АТ); Н-225 (-Ex; -АТ); Н-228 (-Ex; -АТ), установка ПЭА производится на технологический измерительный участок с номинальным диаметром DN150. Значения объемного расхода устанавливают с допуском не более ±10%. При каждом измерении обеспечивают время измерений не менее 60 секунд или набор не менее 5000 импульсов с расходомера-счетчика.

Установка ПЭА на технологический измерительный участок и определение его параметров производится в соответствии с документом «Расходомеры-счетчики ультразвуковые УРСВ Взлет ПРЦ. Инструкция по монтажу».

Относительную погрешность расходомера-счетчика при измерении объема жидкости в потоке принимают равной относительной погрешности расходомера при вычислении объемного расхода жидкости.

Значения Qhoho, м3/ч, вычисляют по формуле:

<?наи6 = 2,827 •10-3наи6-й№,                       (5) где инаиб “ максимальное значение скорости потока жидкости при измерении объемного расхода и объема жидкости в потоке, м/с (принимают равным 10,6 м/с);

DN - внутренний диаметр измерительного участка.

  • 10.2 Определение относительной погрешности расходомеров-счетчиков при измерении объемного расхода и объема жидкости в потоке методом косвенных измерений (имитационный метод)

Расходомер-счетчик переводят в режим «Настройка» в соответствии с руководством по эксплуатации расходомера-счетчика.

Расходомер-счетчик подключают к комплексу поверочному ВЗЛЕТ КПИ, персональному компьютеру с предустановленным программным обеспечением «Поверка ВЗЛЕТ ПРЦ» и акустическому стенду СА-01 в соответствии с руководством по эксплуатации на данные приборы и Приложением А.

Запускают программное обеспечение «Поверка ВЗЛЕТ ПРЦ» и производят настройку параметров связи поверяемого расходомера-счетчика и КПИ с персональным компьютером.

Посредством программного обеспечения «Поверка ВЗЛЕТ ПРЦ» производят определение относительной погрешности расходомера-счетчика при измерении объемного расхода жидкости.

Относительную погрешность расходомера-счетчика при измерении объемного расхода жидкости определяют при четырех значениях имитируемого объемного расхода жидкости: 0,05-QHaH6,0,1 -QnaH6,0,5-QHa6, Qh3h6, где значения имитируемого объемного расхода рассчитывают по формуле (1), значение номинального диаметра при имитационной поверке принимают равным 1000 мм. Время измерения - не менее 100 секунд. Значения объемного расхода устанавливают с допуском не более ±10 %.

Определение относительной погрешности производится в автоматическом режиме по следующему алгоритму:

-с помощью временной задержки зондирующего импульса, формируемой из N-ro количества периодов сигнала опорного кварцевого генератора расходомера-счетчика, имитируется действительное значение эталонного расхода Qy0> вычисляемое по формуле:

Nj-0,45-U-DN-C->Ju2+C2

2^ ’

где Р - значение опорной частоты штатного кварцевого генератора расходомера-счетчика, (принимают равным 20 МГц);

С — скорость ультразвука в измеряемой среде (при проведении поверки имитационном методом принимают равным 2,2 км/с);

[J -   фазовая скорость (при проведении поверки имитационном методом

принимают равным 3,85 км/с);

И - число Пи с точностью не менее 4 знаков после запятой.

/   - индекс точки.

Число N определяется значением необходимого расхода в поверочной точке (0,05-QHaw6, 0,l-QHaH6, 0,5 Qh3h6, (^наиб) и вычисляется по формуле:

Фупт/'2’^*кв

.                / Сипт/“2‘^кв               \

(2)

Nj = округл. (0|4S.n.DN.c.^2_c2-; Целое),

где (?упт ~ расчетное значение объемного расхода в поверочной точке, м3/ч.

-последовательно устанавливаются значения расхода равные 0,05-QHan6 и 0,l QHaj<6. Для каждой точки не менее 3 раз снимаются установившиеся показания расходомера-счетчика с информационных выходов, вычисляется значение абсолютной погрешности измерения расхода и производится определение смещения нуля расходомера-счетчика:

(3)

^Qvij — Qvpij - Qvoij’

гДе       -

Qvo

i

значение объемного расхода жидкости по показаниям расходомера-счетчика, м3/ч; имитируемое значение эталонного расхода, м3/ч;

индекс измерения.

Определение смещения нуля Н производится по формуле:

=1(2Д<2Н+Д(?21)

(4)

где п           - количество измерений.

Вычисленное значение смещения нуля вводится в программное обеспечение расходомера-счетчика и производится трехкратное определение погрешности измерения расхода в вышеуказанных поверочных точках.

Относительную погрешность расходомера-счетчика при измерении объема жидкости в потоке принимают равной относительной погрешности расходомера при вычислении объемного расхода жидкости.

  • 10.3 Определение абсолютной погрешности преобразования сигналов электрического сопротивления в значение температуры (при наличии соответствующего канала измерения).

Производят подключение к расходомеру-счетчику модуля формирователя сигналов сопротивления КПП или эталона сопротивления в соответствии с их эксплуатационными документами. Расходомер-счетчик устанавливают в режим индикации температуры. С помощью КПП или эталона сопротивления на каждый канал измерения температуры поочередно устанавливают значения электрического сопротивления, соответствующие температурам °C: минус (40±3), плюс (4±1), плюс (30±3), плюс (70±5), плюс (150±5). Поверочные точки, соответствующие вышеуказанным температурам, допускается выбирать в произвольном порядке.

При каждом значении температуры проводят не менее трех измерений и регистрируют показания расходомера-счетчика. Значения необходимого электрического сопротивления вычисляют в соответствии с формулами (9) и (10) настоящей методики в зависимости от диапазона.

  • 10.4 Определение приведенной к диапазону измерений погрешности преобразования токового сигнала в значение давления (при наличии соответствующего канала измерения).

Производят подключение к расходомеру-счетчику формирователя сигналов постоянного тока КПП или эталона силы тока в соответствии с их эксплуатационными документами и расходомера-счетчика. Расходомер-счетчик устанавливают в режим индикации давления. С 8

помощью КПИ или эталона силы тока задают значения тока, соответствующие диапазону измерений силы тока расходомера-счетчика. Поверку проводят при трех значениях силы тока: 0,1 от верхнего значения диапазона измерений силы тока, если токовые входы расходомера-счетчика настроены в диапазоне значений 0-20 и 0-5 мА, или 1,1 от нижнего значения диапазона измерений силы тока, если токовые входы расходомера-счетчика настроены в диапазоне значений 4-20 мА, 0,5 от верхнего значения диапазона измерений силы тока и 0,9 от верхнего значения диапазона измерений силы тока (диапазон измерений силы тока определяют в соответствии с паспортом расходомера-счетчика). Значения силы тока устанавливают с допуском не более ±10 %. Поверочные точки, соответствующие вышеуказанным значениям силы тока, допускается выбирать в произвольном порядке. При каждом значении силы тока проводят не менее трех измерений, регистрируют показания расходомера-счетчика.

11 Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1 Определение относительной погрешности расходомера-счетчика при измерении объема жидкости в потоке непосредственным сличением

Относительную погрешность расходомера-счетчика при измерении объема жидкости в потоке %, определяют сравнением действительного значения объема жидкости в потоке Vo по показаниям эталона и значения объема жидкости в потоке Ур, по показаниям расходомера-счетчика по формуле:

Vpji Voji

Voji

100,

(6)

где Ур - значение объема жидкости в потоке по показаниям расходомера-счетчика (при использовании частотно-импульсного выхода, определяют по формуле 7 настоящей методики), м3

Vo - значение объема жидкости в потоке по показаниям эталона, приведенное к условиям измерений в расходомере-счетчике (значение объема жидкости по показаниям эталона приведенное к условиям измерений в расходомере-счетчике определяют в соответствии с эксплуатационными документами на эталон), м3;

При применении частотно-импульсного выхода значение объема жидкости в потоке по показаниям расходомера-счетчика вычисляют по формуле:

(7)

где    Nn

Кр

количество импульсов, поступивших от расходомеров-счетчиков, имп;

- вес импульса на выходе расходомеров-счетчиков, м3/имп.

  • 11.2 Определение относительной погрешности расходомера-счетчика при измерении объемного расхода жидкости имитационным методом

Относительную погрешность расходомера-счетчика при измерении объемного расхода жидкости 6Qv, %, определяют сравнением имитируемого значения объемного расхода жидкости Qvo и значения объемного расхода жидкости QVp, по показаниям расходомера-счетчика по формуле:

Qvpji Qvoji

Qvoji

100,

(8)

где QVp - значение объемного расхода по показаниям расходомера-счетчика (при использовании частотно-импульсного выхода, м3/ч;

QVo - значение имитируемого объемного расхода жидкости посредством КПИ и программного обеспечения «Поверка ВЗЛЕТ ПРЦ», м3/ч.

Метрологические характеристики расходомера-счетчика при измерении объема жидкости в потоке при использовании индикатора и цифрового интерфейса принимают равными метрологическим характеристикам расходомера-счетчика при использовании частотноимпульсного выхода.

Метрологические характеристики расходомера-счетчика при измерении объемного расхода жидкости принимают равными метрологическим характеристикам расходомера-счетчика при измерении объема жидкости в потоке.

Результат определения метрологических характеристик по пунктам 10.1 и (или) 10.2 считают положительным, если относительная погрешность расходомеров-счетчиков при измерении объемного расхода жидкости и (или) объема жидкости в потоке, определенная при каждом измерении не превышает пределов, указанных в описании типа и паспорте расходомера-счетчика или отрицательным, если относительная погрешность расходомеров-счетчиков при измерении объемного расхода жидкости и (или) объема жидкости в потоке, определенная при каждом измерении превышает пределы, указанные в описании типа и паспорте расходомера-счетчика. При отрицательном результате выполнение дальнейших операций поверки прекращают.

При положительных результатах поверки расходомер-счетчик соответствует требованиям, установленным в ГПС (часть 1), утвержденной приказом Госстандарта от 07.02.2018 №256.

  • 11.3 Определение абсолютной погрешности преобразования сигналов электрического сопротивления в значение температуры (при наличии соответствующего канала измерения).

Значение электрического сопротивления Rt, Ом, для диапазона измерений температуры от 0 до плюс 155 °C, вычисляют по формуле:

Rtji - /?0 • (1 + Л •     + В ’ tjyi),

(9)

где Rt - значение электрического сопротивления соответствующее заданной температуре Гд, Ом;

Ro - номинальное электрическое сопротивление термопреобразователя сопротивления при температуре 0 °C, Ом (определяют в соответствии с паспортом применяемого термопреобразователя или принимают равным 500 Ом);

Сд - действительные значение температуры жидкости, °C;

А, В - значение постоянных коэффициентов (определяют в соответствии с пунктом 5.2 ГОСТ 6651-2009).

Значение электрического сопротивления Rt, Ом, для диапазона измерений температуры от минус 40 до 0 °C вычисляют по формуле:

Rtji —    • [1 + А • tjiji + В • t^ji 4- С • (Гд71 — 100 °C) • £ду<]. где С - значение постоянного коэффициента (определяют в соответствии с пунктом

  • 5.2 ГОСТ 6651-2009).

Абсолютную погрешность расходомера-счетчика при преобразовании электрического сопротивления в значение температуры жидкости, °C, вычисляют по формуле:

(П)

где tp - значение температуры жидкости по показаниям расходомера-счетчика, °C.

Результат считают положительным, если абсолютная погрешность расходомеров-счетчиков при преобразовании электрического сопротивления в значение температуры, определенная при каждом измерении не превышает пределов ±(0,15+0,001-|t|), °C или отрицательным, если абсолютная погрешность расходомеров-счетчиков при преобразовании электрического сопротивления в значение температуры превышает ±(0,15+0,001-|t|), °C. При отрицательном результате выполнение дальнейших операций поверки прекращают.

  • 11.4 Определение приведенной к диапазону измерений погрешности преобразования токового сигнала в значение давления (при наличии соответствующего канала измерения).

Вычисляют действительное значение давления Рд, МПа, по формуле:

Ipjji—^Рнаим ^Рнаиб-^Рнаим

(12)

где 1Рз - значение силы тока воспроизведенное эталоном силы тока, мА;

/рнаиб “ наибольшее значение силы тока токового входа расходомера-счетчика (определяют в соответствии с паспортом применяемого преобразователя давления или принимают равным 20 мА);

/рнаим “ наименьшее значение силы тока токового входа расходомера-счетчика (определяют в соответствии с паспортом применяемого преобразователя давления или принимают равным 4 мА);

Рвп - наибольшее значение давления, МПа (определяют в соответствии с паспортом применяемого преобразователя давления или принимают равным 1,6 МПа);

Рнп - наименьшее значение давления, МПа (определяют в соответствии с паспортом применяемого преобразователя давления или принимают равным 0 МПа).

Приведенную к диапазону измерений погрешность расходомера-счетчика при преобразовании токового сигнала в значение давления ур, %, вычисляют по формуле:

уру^^^-юо,                     (13)

г вп гнп

где Рр - значение давления по показаниям расходомера-счетчика, МПа;

Результат считают положительным, если приведенная к диапазону измерений погрешность расходомеров-счетчиков при преобразовании токового сигнала в значение давления, определенная при каждом измерении не превышает пределов ±0,5 % или отрицательным, если приведенная к диапазону измерений погрешность расходомеров-счетчиков при преобразовании токового сигнала в значение давления превышает ±0,5 %. При отрицательном результате выполнение дальнейших операций поверки прекращают.

12 Оформление результатов поверки
  • 12.1 Результаты измерений и вычислений вносят в протокол поверки произвольной формы.

Сведения о результатах поверки передают в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком проведения поверки средств измерений, предусмотренным действующим законодательством Российской Федерации.

  • 12.2 При положительных результатах поверки по заявлению заказчика оформляют свидетельство о поверке, подтверждающее соответствие расходомера-счетчика обязательным требованиям к средствам измерений в соответствии с действующим законодательством Российской Федерации.

Знак поверки наносится в паспорт расходомера-счетчика и (или) на свидетельство о поверке (при его оформлении), а также давлением на пломбировочную мастику, расположенную в чашке винта крепления и в специальном углублении для гайки крепления пластмассового защитного экрана блока клавиатуры вторичного измерительного преобразователя, закрывающего доступ к сервисному интерфейсу (для модификаций УРСВ Взлет ПРЦ и УРСВ-Ех Взлет ПРЦ).

  • 12.3 При отрицательных результатах поверки, расходомер-счетчик к применению не допускают, по заявлению заказчика, в соответствии с действующим законодательством Российской Федерации, оформляют извещение о непригодности с указанием причин непригодности.

ПРИЛОЖЕНИЕ А

(обязательное)

1

1 - расходомер-счетчик; 2 - трубопровод эталона; 3 - технологический измерительный участок; 4 - преобразователи электроакустические; 5 - персональный компьютер; 6 - эталон частоты; 7 - формирователь сигнала постоянного тока КП И или эталон тока;

8 - формирователь сигнала сопротивления КПП или эталон сопротивления; Примечание: наличие информационных входов/выходов зависит от исполнения расходомера.

Рисунок А. 1 - Схема подключения расходомеров-счетчиков при проведении поверки

1 — расходомер; 2 — стенд акустический СА-1; 3 — преобразователи электроакустические;

4 - персональный компьютер; 5;7;8 - модули КПП Примечание: наличие информационных входов/выходов зависит от исполнения расходомера.

Рисунок А.2 - Схема подключения расходомеров-счетчиков при проведении поверки имитационным методом.

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
