ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Влагомеры «САТЕЛ - РВВЛ»

Методика поверки

НА.ГНМЦ.0121-16 МП г. Казань

2016 г.

РАЗРАБОТАНА

ИСПОЛНИТЕЛИ:

Обособленным подразделением Головной научный метрологический центр АО «Нефтеавтоматика» в г. Казань

(ОП ГНМЦАО «Нефтеавтоматика»)

Аттестат аккредитации № RA.RU.311366 от 09.10.2015 г.

Ибрагимов Р.Р. - к.т.н., Газизов Э.Г. - к.т.н.

Настоящий документ не может быть полностью или частично воспроизведен, тиражирован и (или) распространен без разрешения АО «Нефтеавтоматика» СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

Ill

Настоящая инструкция распространяется на влагомеры «САТЕП - РВВЛ» (далее -влагомер) предназначенные для измерения содержания воды в водонефтяной смеси с диапазоном измерений влагосодержания в динамическом режиме (0,1-50) % объемных долей воды, в статическом режиме (50-100) % объемных долей воды и устанавливает методику ее первичной и периодической поверки.

Поверку влагомеров производят в динамическом и статическом режимах сличением по приготовленным аттестованным смесям (далее - поверочная проба).

Поверочные пробы, используемые при поверке влагомеров, приготавливают в соответствии с методикой МН 717-2016 «Методика приготовления аттестованных водомас-ляных смесей на установке испытательной «САТЕЛ-УИВ» 1.0» на основе индустриального масла и воды.

Интервал между поверками -1 год.

1 Операции поверки

При проведении поверки выполняют следующие операции:

  • - внешний осмотр п. 6.1;

  • - подтверждение соответствия ПО п. 6.2;

  • - опробование п. 6.3;

  • - определение погрешности методом сличения по поверочным пробам 6.4.

2 Средства поверки
  • 2.1 Эталоны:

Рабочий эталон 2-го разряда единицы объемного влагосодержания нефти и нефтепродуктов по ГОСТ 8.614 в диапазоне влагосодержания от 0,02 % до 100 % - установка испытательная «САТЕЛ-УИВ» 1.0 (далее - установка).

  • 2.2 Средства измерений:

  • - мерник металлический 2-го разряда, вместимостью 10 дм3 с относительной погрешностью не более ±0,1% по ТУ-50.502-91 (далее - мерник);

  • - титратор автоматический по методу Карла Фишера с пределами допускаемой относительной погрешности титрования ±3,0 % (далее - титратор);

  • - цилиндр 1-1000-2 ГОСТ 1770;

-колба 1-1000-1 ГОСТ 1770;

  • - колба 1-2000-1 ГОСТ 1770;

  • - термометр лабораторный электронный «ЛТ-300» с пределами допускаемой абсолютной погрешности ±0,05 °C;

  • - манометр MDR с пределами допускаемой основной приведенной погрешности ±1,6 % верхним пределом измерений 6 кПа;

  • - ареометр стеклянный типа АНТ, АН по ГОСТ 18481 с ценой деления 0,5 кг/м3 и пределом допускаемой абсолютной погрешности ± 0,5 кг/м3;

  • - весы лабораторные электронные с наибольшим пределом взвешивания 6 кг, с пределами абсолютной погрешности не более 50 мг;

  • - весы лабораторные электронные с пределами допускаемой погрешности ±0,1 мг в интервале взвешивания от 1 мг до 50 г включительно;

  • - шприцы по ГОСТ 24861;

  • - измеритель постоянного тока (далее - измеритель тока) с диапазоном измерений (4-20) мА, с пределами допускаемой абсолютной погрешности не более ±10 мкА;

  • 2.3 Вспомогательное оборудование:

персональный компьютер с программой отображения результатов измерений объемного влагосодержания влагомером;

  • - преобразователь интерфейса RS232.

  • 2.4 Материалы:

  • - масло индустриальное (далее - масло);

  • - вода водопроводная (далее - вода);

  • - хлористая соль;

  • - бензин-растворитель нефрас С2 80/120 по ТУ 38.401-67-108-92;

  • - дизельное топливо ГОСТ 305;

  • - средство моющее обезжиривающее бытовое;

  • - ветошь.

Допускается применять аналогичные по назначению эталоны и средства измерений, вспомогательные оборудование и материалы в соответствии с описанием типа, если их метрологические характеристики не уступают, указанных в данной инструкции.

3 Требования безопасности

При проведении поверки соблюдают следующие требования:

  • - соблюдают правила безопасности при эксплуатации используемых СИ, установленные в эксплуатационной документации;

  • - электрооборудование и вторичную аппаратуру заземляют в соответствии с требованиями ГОСТ Р 50571.10 (МЭК 364-5-54);

- соблюдают требования безопасности к монтируемым комплектным устройствам согласно ГОСТ 12.2.007.0;

  • - в целях исключения загрязнения окружающей среды вредными и взрывоопасными веществами место проведения поверки должно соответствовать ГОСТ 12.1.005, ГОСТ 12.1.007 и ГОСТ Р 12.3.047. Не допускают вредных выбросов и выделений в окружающую среду. Помещение должно быть оборудовано устройствами приточновытяжной вентиляции.

  • - лица, выполняющие работы в помещении, должны соблюдать требования охраны труда и пожарной безопасности, установленные в ГОСТ 12.0.004, ГОСТ 12.1.004 и Федеральном законе Российской Федерации от 22.07.2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», а так же требования внутренних нормативных документов и должны быть обеспечены средствами индивидуальной защиты.

  • - легковоспламеняющиеся жидкости (далее - ЛВЖ) должны храниться в металлических или стеклянных емкостях, которые размешают в предназначенных для хранения помещениях. Ограниченные количества ЛВЖ могут храниться в помещении лаборатории в металлических ящиках или шкафах.

4 Условия поверки

При проведении поверки соблюдают следующие условия:

  • - температура окружающего воздуха, °C

  • - атмосферное давление, кПа

от 18 до 30;

101,3 ± 4;

- относительная влажность, %, не более

80;

- напряжение питания влагомера, В

230 ±10%;

- частота сети питания, Гц, не более

50 ±2;

  • - температура поверочной пробы, °C

  • - избыточное давление, МПа, не более

от 20 до 25;

0,5;

- диапазон влагосодержания в динамическом и статическом режимах измеряемой среды, %:

- динамический

от 0,1 до 50;

- статический

от 50 до 100.

Выходные значения влагосодержания, измеренные влагомером должны сниматься с выходного цифрового или токового канала, используемого при эксплуатации поверяемого влагомера.

5 Подготовка к поверке

Перед проведением поверки выполняют следующие работы:

Проверяют наличие действующих свидетельств о поверке на используемые средства измерений.

Промывают внутреннюю полость влагомера нефрасом и сушат.

Влагомер устанавливают на установку. К выходному цифровому каналу подключают персональный компьютер (далее - ПК) через интерфейс RS-232, с установленной программой для отображения результатов измерений на внешнем дисплее или мониторе. К выходному токовому каналу влагомера подключают измеритель тока.

Приготавливают поверочную пробу в соответствии с МН 717. Для этого готовят водно-солевой раствор с соотношением 50 г соли на 1 литр воды, измеряют плотность масла и водно-солевого раствора при температуре 20 °C ареометром. Измеряют остаточное содержание воды в масле титратором.

6 Проведение поверки

6.1. Внешний осмотр

При внешнем осмотре должно быть установлено соответствие влагомера следующим требованиям:

  • - комплектность влагомера должна соответствовать паспорту на влагомер;

  • - на влагомере не должно быть внешних механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

  • - надписи и обозначения на влагомере должны быть четкими и соответствующими паспорту на влагомер.

При неудовлетворительных результатах внешнего осмотра влагомер к опробованию не допускают до устранения соответствующих причин.

  • 6.2 Подтверждение соответствия ПО

Подсоединяют поверяемый влагомер к ПК через интерфейс RS-232 (подключают кабель Кбб-ех к разъему ХЮ электронного блока и к порту Сот1 ПК, кабель Кб7-ех - к разъему Х11 электронного блока и к порту Сот2 ПК);

Устанавливают связь между поверяемым влагомером и ПК, используя программу, консольное приложение (например, «Нурег Terminal») с настройками параметров приведенных в таблице 1:

Таблица 1

Порт

СОМ1

Скорость

115200

Контроль четности

Нет

Биты данных

8

Стоп биты

1

Управление потоком

Нет

После установления связи поверяемого влагомера с ПК производят остановку выполняемой программы «RWL» в программе «Нурег Terminal» путём нажатия клавиши «Esc». Набирают команду «DIR» в окне программы «Нурег Terminal» для идентификации наименования ПО. Если считанное наименование ПО, и указанное в описании типа наименование ПО поверяемого влагомера идентичны, то производят идентификацию контрольной суммы. В противном случае результаты поверки признают отрицательными.

Производят запись программы «RWL» (с идентификационными данными) и файл «AUTOEXEC» в ПК из энергонезависимой памяти поверяемого влагомера посредствам сервисного порта СОМ1 и с помощью программы «HyperTerminal». Для записи программы «RWL» в окне программы «Нурег Terminal» набирают команду «utils\ftrans /s с: rvvl.exe» и нажимают «Enter», появляется сообщение «sending ...». В окне программы «HyperTerminal» выбирают вкладку «Transfer» и в появившемся окне выбирают «Receive File», в соответствии с рисунком 1.

File Edit Сел Call Transfer Help

О $               t Send File...

Receive File...

Capture Text..

Send Text File-

Capture to Printer

Рисунок 1

Receive File

* г1

Re-:e 'tceved t. e m f.e bb/.r-j fcice

Browse

Use rece/njprotsx

Хлгоает

Receive Qose

Cancel

Рисунок 2

В появившемся окне выбирают протокол «Xmodem» и нажимают «Receive», в соответствии с рисунком 2, после этого начинается запись программы «RWL» в ПК. Аналогично производят запись файла «AUTOEXEC» в ПК из энергонезависимой памяти поверяемого влагомера, для этого набирают команду «utilsVFtrans /s с: autoexec.bat». Открывают записанный файл «AUTOEXEC» (например с помощью программы «Блокнот») и проверяют наличие «rvvl.exe» в записанном файле, вид открывшегося файла показан на рисунке 3.

autoexec — Блокнот

i Файл Правка Формат Вид Справка set path«c: ; с:'.freedos; с: .utils; VERIFY ON REM RK REM MOUSE /Р pd_dds.exe rvvl.exe

Рисунок 3

В командной строке ПК набирают команду «certutil-hashfile c:\RWL.exe MD5», где c:\RWL.exe путь к записанному файлу, и MD5 - алгоритм вычисления контрольной суммы исполняемого кода. Производят считывание цифрового идентификатора ПО (контрольной суммы) поверяемого влагомера. Если считанный цифровой идентификатор ПО поверяемого влагомера, и цифровой идентификатор ПО указанный в паспорте на поверяемый влагомер идентичны, то делают вывод о подтверждении соответствия идентификационных данных ПО. В противном случае результаты поверки признают отрицательными.

  • 6.3 Опробование

К влагомеру подключают измеритель тока и ПК через преобразователь интерфейса RS-232 как это описано в п. 6.2 в соответствии со схемой на рис. А1 приложения А. При опробовании проверяют наличие выходных сигналов токового канала и цифрового Страница 6 из 12

канала. В случае отсутствии сигналов по одному из каналов поверку не проводят до восстановления соответствующего выходного сигнала. Проверяют целостность пломб.

При отрицательном результате опробования влагомер забраковывают и дальнейшим процедурам поверки допускают только после устранения соответствующих причин.

  • 6.4 Определение погрешности методом сличения по поверочным пробам

Определение погрешностей влагомера проводят методом прямого измерения содержания воды влагомером в поверочных пробах.

Методика приготовления поверочных проб приведена в МН 717, а методика проведения испытаний приведена в РЭ на поверяемый влагомер.

Для определения основной абсолютной погрешности измерений в динамическом и статическом режимах работы влагомера поочерёдно приготавливаются поверочные пробы с заданными значениями влагосодержания W06n> %, в 6-ти реперных точках, приведенных в таблице 2. Процедура приготовления и расчет заданных значений описана в МН 717.

Таблица 2

№ реперной точки

1

2

3

4

5

6

Объемное влагосодержание в поверочной пробе, W06n, %

0,1±0,05

12±1

33±1

40±1

60±1

90±1

Заданные значения содержания воды, в поверочной пробе полученные по формуле (3) методики приготовления поверочной пробы МН 717 заносят в протокол поверки (Приложение Б).

Поочередно, в каждой реперной точке (1-4 реперной точке) в диапазоне влагосодержания в поверочной пробе от 0,1 до 50 % (в динамическом режиме) снимают три раза показания влагомера интервалом 1 минута, заносят измеренные, усредненные значения влагомера в протокол поверки (Приложение Б).

Поочередно, в каждой реперной точке (5-6 реперной точке) в диапазоне влагосодержания в поверочной пробе от 50 до 100 % (в статическом режиме) снимают три раза показания влагомера интервалом 15 минут, заносят измеренные, усредненные значения влагомера в протокол поверки (Приложение Б).

Абсолютную погрешность содержания воды (4W., %, объемная доля воды) в каждой реперной точке вычисляют по формуле

(1) где, Wj, - фактическое значение содержание воды в i - ой поверочной пробе, объемная доля воды, %;

W,.,  - значение содержание воды в i - ой поверочной пробе, измерен

ное поверяемым влагомером по цифровому выходному каналу, %, объемная доля воды или по выходному токовому каналу, вычисленное по формуле:

= fct- г           Мйи

(2)

где, lMi

- выходной ток влагомера измеренный измерителем тока, мА

(мин

- выходной минимальный нормированный ток влагомера, равный

4 мА;

!макс

- выходной максимальный нормированный ток влагомера, равный

20 мА;

wBnM

- верхний предел измерения влагомера, %, объемная доля воды.

Поверка должна быть осуществлена по тому каналу (цифровому или токовому), который будет использован при дальнейшей эксплуатации.

Таблица 2

Пределы допускаемых значений основной абсолютной погрешности содержания воды, объемная доля, %, в поддиапазонах:

0,1 - 50 %, объемная доля воды (динамический режим)

±0,80

50-100 %, объемная доля воды (статический режим)

±1,00

Результаты поверки влагомера считают положительными, если выполняется условие для каждой реперной точки:

(3)

где, &W - пределы допускаемых значений основной абсолютной погрешности влагомера, % объемная доля воды;

awT - предел допускаемой дополнительной погрешности влагомера от изменения температуры измеряемой среды, %, объемная доля воды, рассчитанное по формуле:

- для динамического режима:     = -1,87 ■ ю_- • (t - 20)                 (4)

- для статического режима: ^Wt = -3,28 • Ю-2 • (t - 2о>                 (5)

Примечание - при использовании термостата на установке, обеспечивающая стабильность температуры жидкости (20±1) °C, пределом дополнительной погрешности можно пренебречь.

Результаты вычислений погрешностей заносят в протокол поверки (Приложение Б).

Погрешности измерений влагомера должны быть в пределах значений рассчитанных по формуле (3). При выходе погрешностей измерений влагомера за пределы этих значений, влагомер к эксплуатации не допускается и забраковывается.

После каждого замера показаний влагомера в п - ой реперной точке производят промывку измерительного контура установки нефрасом, и осушку контура.

После завершения поверки тщательно промывают измерительный контур установки нефрасом, затем бытовым моющим средством и сушат.

7 Оформление результатов поверки
  • 7.1 Результаты измеренных и вычисленных данных при проведении поверки влагомера заносят в протокол поверки, по форме, приведенной в приложении Б, в соответствии с приказом Минпромторга №1815 от 02.07.2015 г.

  • 7.2 При положительных результатах поверки оформляют свидетельство о поверке установленной формы, с указанием на оборотной стороне свидетельства метрологические характеристики влагомера и протокол поверки в соответствии с приказом Минпромторга №1815 от 02.07.2015 г. (Приложение Б).

  • 7.3 При отрицательных результатах поверки влагомер к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности в соответствии с приказом Минпромторга №1815 от 02.07.2015 г.

8 Перечень используемых нормативных документов

ГОСТ 8.614-2013

Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов;

ГОСТ 12.0.004-2015

ССБТ. Организация обучения безопасности труда. Общие положения;

ГОСТ 12.1.004-91

ССБТ. Пожарная безопасность. Общие требования (с Изменением N 1);

ГОСТ 12.1.005-88

ССБТ. Общие санитарно-гигиенические требования к воздуху

рабочей зоны (с Изменением N 1);

ГОСТ 12.1.007-76

ССБТ. Вредные вещества. Классификация и общие требования безопасности (с Изменениями N1,2);

ГОСТ 12.2.007.0-75

ССБТ. Изделия электротехнические. Общие требования безопасности (с Изменениями N 1,2, 3, 4);

ГОСТ 305-2013

Топливо дизельное. Технические условия;

ГОСТ 1770-74

Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия;

ГОСТ 8505-80

Нефрас - С 50/170. Технические условия;

ГОСТ 18481-81

Ареометры и цилиндры стеклянные. Общие технические условия;

ГОСТ 24861-91

Шприцы инъекционные однократного применения;

ГОСТ Р 12.3.047-2012

ССБТ. Пожарная безопасность технологических процессов.

Общие требования. Методы контроля;

ГОСТ Р 50571.10-91

Электроустановки зданий. Выбор и монтаж электрооборудования. Заземляющие устройства и защитные проводники;

Р 50.2.075-2010

Государственная система обеспечения единства измерений. Нефть и нефтепродукты. Лабораторные методы измерения плотности, относительной плотности и плотности в градусах API;

Р 50.2.076-2010

Государственная система обеспечения единства измерений. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения;

Постановление Прави- «Правила противопожарного режима в Российской Федера-

тельства    РФ    от

25.04.2012 г. № 390

ции»;

Федеральный    закон

Российской Федерации от 22.07.2008 г. № 123-

«Технический регламент о требованиях пожарной безопасности»;

ФЗ

ТУ 38.401-67-108-92

Бензин-растворитель для резиновой промышленности. Тех

нические условия;

Приказ Минпромторга Порядок проведения поверки средств измерений, требования от 2.07.2015 №1815 к знаку поверки и содержанию свидетельства о поверке;

МН 717-2016

ГСП «Методика приготовления аттестованных водомасляных смесей на установке испытательной «САТЕЛ-УИВ» 1.0»;

ПРИЛОЖЕНИЕ А

(обязательное)

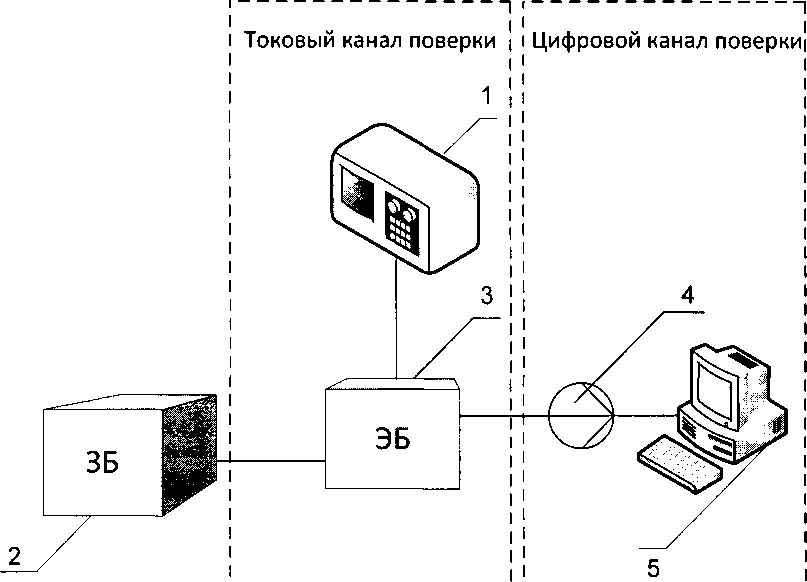

Рис. А1. Схема подключения выходных каналов влагомера «САТЕЛ-РВВЛ»

1- измеритель постоянного тока; 2 - зондирующий блок ЗБ (влагомер «САТЕЛ-РВВЛ»);

3 - электронный блок ЭБ; 4 - преобразователь интерфейса RS-232; 5 - персональный компьютер.

ПРИЛОЖЕНИЕ Б

(обязательное)

ПРОТОКОЛ

поверки влагомера «САТЕЛ - РВВЛ»

Обозначение:     ___________

Зав. номер №:     ___________ Дата выпуска ________________

П ри надлежность:  ___________________________________________________

Место проведения поверки: ________________________________________

Условия проведения поверки:

Температура окружающей среды, °C            __________

Влажность воздуха, %                          ___________

Атмосферное давление, кПа                   __________

Избыточное давление в контуре установки, кг/м3 ___________

Температура поверочной пробы, °C             __________

Результаты поверки:

№ реп. точки

Значени п

е содержания воды поверочной робы, объемная доля, %

Абсолютная погрешность, объемная доля воды, %

Фактическое,

Измеренное, W

Выходной ток влагомера 1иср. мА

По результатам поверки

Допускаемое значение

1

2

3

4

5

6

Примечание - В случае измерения выходного тока влагомера, в протокол дополнительно записывается значение выходного тока влагомера.

Заключение:

Поверитель:

Дата поверки

ДОЛЖНОСТЬ

подпись

ф.и.о.

Страница 13 из 12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
