УТВЕРЖДАЮ

1у,

В.В. Швыдун

У «гнмц» России

Начальник Минобо

В ~ =^;* Зц Г

V- - •'

/Г 2017 г.

—--

« ?£-»

М.П.

ИНСТРУКЦИЯ Преобразователи ПАД, ПДД Методика поверки

ДАИЕ.406222.005 Д65

2017 г.

ОГЛАВЛЕНИЕ

Приложение А

Приложение Б

1 Введение
  • 1.1. Настоящая методика поверки (далее по тексту - методика) распространяется на преобразователи ПАД, ПДД (в дальнейшем по тексту -«преобразователи») и устанавливает методы и средства первичной и периодической поверок.

  • 1.2. Допускается проведение бездемонтажной поверки преобразователей на месте их эксплуатации, при наличии технических средств, обеспечивающих отключение преобразователей от технологической магистрали и подключение к ним контрольной измерительной аппаратуры и необходимого контрольно-измерительного оборудования, а также воспроизведение и поддержание дискретных значений давления.

  • 1.3. Интервал между поверками - 2 года.

2 Операции поверки
  • 2.1. При проведении поверки должны выполняться операции,

указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции

первичная поверка (после ремонта)

периодиче ская поверка

1 Внешний осмотр

6.2.1

да

да

2 Опробование

6.2.2

да

да

3 Определение электрического сопротивления изоляции

6.2.3

да

нет

4 Определение       основной

приведенной погрешности

6.2.4

да

да

3 Средства поверки

3.1. Средства поверки приведены в таблице 2. Т аб лица2

Вид

Требуемая метрологическая характеристика

Рекомендуемый тип

1 Эталоны 2-го и

3-го разрядов по

ГОСТ Р 8.840-2013

Верхний предел измерений до 60 МПа, класс точности 0,15 и выше

МКВ-250

МП-2,5; МП-60; МП-600;

манометр образцовый МО

2 Тераомметр

Диапазон измерений от 0 до 106 Ом, 10 В (от 106 до 3-107 Ом, 100 В); предел   допускаемой    основной

погрешности измерения ± 2,5 % (± 10 %).

Е6-13А

3 Вольтметр постоянного тока

Диапазон измерений от 0 до 10 В, предел допускаемой основной погрешности измерения ±0,02 В

В7-40

5 Источник питания

Диапазон          воспроизведения

напряжения постоянного тока от 0 до 30 В, диапазон воспроизведения постоянного тока от 0 до 10 А, предел допускаемой основной погрешности воспроизведения ±0,2 В

Б5-71

6 Милиамперметр

Диапазон измерений от 0 до 20 мА, предел основной допускаемой погрешности измерения ±0,05 мА

В7-40

7 Магазин сопротивлений

Диапазон измерений от 0,002 до 99999 Ом, предел основной допускаемой погрешности измерения ±0,02 %

Р4831

8 Прибор для поверки вольтметров

Диапазон измерений ЮнА - 1 мА, предел   основной   допускаемой

погрешности            измерения

±(1,5 10'4Тв ± 10 нА),

1в - величина выходного тока

В1-12

Вольтамперметр

Диапазон измерений от 0 до 750 мА, предел   основной   допускаемой

погрешности измерения ±1,5 мА

М2044

Примечание - Допускается применение оборудования и средств измерений других типов, обеспечивающих воспроизведение и измерение значений соответствующих величин с требуемой точностью. Эталонное средство измерений подбирается на основании соответствующей государственной поверочной схемы.

4 Условия поверки
  • 4.1. При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от 15 до 35 °C;

  • - атмосферное давление воздуха от 86 до 106 кПа;

  • - относительная влажность воздуха от 45 до 80 %.

5 Требования безопасности
  • 5.1. При проведении поверки должны соблюдаться общие правила безопасности работ с пневматическим и электрическим оборудованием и правила безопасности, указанные в эксплуатационной документации на используемое при поверке эталонное и вспомогательное оборудование.

  • 5.2. Любые подключения приборов производить только при отключенном напряжении питания.

  • 5.3. К поверке допускаются лица, изучившие руководство по эксплуатации преобразователей, знающие принцип действия используемых средств измерений, освоившие работу с приборами и используемыми эталонами, прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

6 Поверка преобразователей
  • 6.1. Подготовка к поверке

    • 6.1.1. При проведении поверки должны быть выполнены подготовительные операции, указанные в эксплуатационной документации на используемое при поверке испытательное оборудование.

    • 6.1.2. Схемы подключения преобразователей и контрольноизмерительных приборов при поверке приведены в приложении В.

    • 6.1.3. При подключении преобразователей к контрольноизмерительным приборам их корпус должен быть соединен с шиной заземления.

    • 6.1.4. Перед проведением поверки должна быть проверена герметичность системы, состоящей из соединительных линий, средств измерения давления и вспомогательных средств для задания и передачи давления.

Проверка производится при верхнем значении измеряемого давления.

При проверке вместо поверяемого преобразователя подключается средство измерения давления, которое позволяет зафиксировать изменение давления, составляющее 0,5 % от указанного верхнего значения.

Система считается герметичной, если после ее выдержки под указанным давлением в течение 3 мин и отключения давления в течение последующих 2 мин в ней не наблюдается падения давления, превышающее 0,5 % от указанного верхнего предела измерения.

  • 6.2. Внешний осмотр

    • 6.2.1. При внешнем осмотре должно быть установлено соответствие преобразователей следующим требованиям:

  • - комплектность преобразователя и его номер должны соответствовать его паспорту;

  • - преобразователь должен быть опломбирован;

  • - на преобразователе должны отсутствовать повреждения, влияющие на его работоспособность и метрологические характеристики;

  • - в паспорте преобразователя должна быть отметка о предыдущей поверке.

  • 6.3. Опробование

    • 6.3.1. При опробовании проверяется герметичность подключения преобразователя к измерительной магистрали и его работоспособность.

    • 6.3.2. Проверка герметичности подключения преобразователя к измерительной магистрали производится при верхнем значении измеряемого давления.

    • 6.3.3. Подключение преобразователя считается герметичным, если после его выдержки при верхнем значении измеряемого давления в течение 3 мин и отключения давления в течение последующих 2 мин не наблюдается изменение выходного сигнала.

    • 6.3.4. Проверка работоспособности преобразователя производится при изменении измеряемого давления от атмосферного давления до верхнего (нижнего) значения давления.

    • 6.3.5. Преобразователь считается работоспособным, если при изменении давления изменяется его выходной сигнал.

  • 6.4. Определение электрического сопротивления изоляции

    • 6.4.1. Проверка электрического сопротивления изоляции первичного преобразователя и прибора ПДВ производится раздельно. Проверку сопротивления изоляции осуществляют следующим образом:

    • 6.4.2. Составные части преобразователей устанавливают на изолирующую подставку.

    • 6.4.3. Измерение сопротивления изоляции прибора ПДВ проводят тераомметром с измерительным напряжением 10 В между контактами соединителей, указанными в таблице 1. Погрешность измерения электрического сопротивления изоляции не должна превышать ± 20 %.

    • 6.4.4. Контроль электрического сопротивления изоляции между электрически не соединенными цепями и между электрическими цепями и «корпусом» прибора ПДВ проводить следующим образом:

  • - электрические цепи соединить по группам: соединители XI, Х2, ХЗ в соответствии с таблицей 1;

  • - измерить сопротивление изоляции цепей прибора ПДВ по группам цепей, приведенных в таблице 1, относительно друг друга (по принципу каждая группа относительно каждой);

  • - измерить сопротивление изоляции цепей прибора ВПД относительно «корпуса» по каждой группе цепей, приведенных в таблице 1;

  • 6.4.5. Отсчет показаний проводится через 1 мин после подачи измерительного напряжения или через меньшее время, если показания измерительного прибора остаются неизменными.

  • 6.4.6. Проверка электрического сопротивления изоляции цепей первичного преобразователя между собой и относительно корпуса проводится между закороченными попарно клеммами (1-2) и (3-4) и между этими парами клемм и корпусом с помощью мегомметра с напряжением 100 В.

  • 6.4.7. Преобразователь считается выдержавшим проверку, если сопротивление изоляции его составных частей составляет величину не менее 10 МОм.

Таблица 1

Вторичный преобразователь

Номер группы

Соединитель

Контакт

Рабочее напряжение цепи, В

Испытате льное напряжен ие, В

Прибор ПДВ

1

XI

1,2

до 30

10

2

ХЗ

1-8,10,

15,16,19

3

Х2

1,2

4

ХЗ

13,14

5

Х2

9,10,11

6

Х2

6,7,8

7

ХЗ

3,17

  • 6.5. Определение основной приведённой погрешности

    • 6.5.1. Определение основной приведенной погрешности производится по результатам измерения выходных сигналов при относительных величинах измеряемого давления, близких к значениям 0, 20, 40, 60, 80, 100 % от верхнего предела измерения.

    • 6.5.2. При поверке фиксируется заданное давление при его монотонном увеличении, а затем при его монотонном уменьшении. Выходной сигнал измеряется после выдержки преобразователя при установленном значении измеряемого давления в каждой точке характеристики в течение 20 с, а при начальном и максимальном значении - в течение 1 мин.

    • 6.5.3. для каждого значения от п=0 до п=5 установить давление Pin:

Pin = Pmin+O^-n^Pmax-Pmin)-^-/^ ±0.005-(Pmax-Pmin)     (1)

где, Pmin и Ртах - минимальное и максимальное значения диапазона измерений давления поверяемого преобразователя, выраженные в гектопаскалях;

Ратм - атмосферное давление, гПа;

В - коэффициент, принимающий значение «1» для преобразователей абсолютного давления при п>1 и «0» для остальных случаев;

  • 6.5.4. Измерить фактическое значение давления Рэт;

  • 6.5.5. Для преобразователей с выходным аналоговым сигналом в виде постоянного тока измерить выходной сигнал 11п с погрешностью не более ±0,05 мА, а для преобразователей с выходным сигналом в виде напряжения постоянного тока измерить выходной сигнал Uln с погрешностью не более ±0,02 В;

  • 6.5.6. Установить давление Рв и выдержать преобразователь во включенном состоянии 1-2 минуты;

Рв = Р min+ (1.05 ± 0.01) • (Р max- Р min)

(2)

  • 6.5.7. Для каждого значения от п=5 до п=0 установить давление Pin рассчитаное по формуле (1). Повторить п.п.6.5.4-6.5.5.

  • 6.5.8. Рассчитать при каждом измерении основную приведенную погрешность преобразователей у по формуле (3).

Р -Р

г = _эт---«зм .Ю0%

(3)

норм

где, Рэт - показания эталона;

Рнорм - верхний предел диапазона измерений давления;

Ризм - рассчетное значение давления измеренное преобразователем;

Измеряемое преобразователем давление Ризм расчитываается по формуле (4).

? -Р ) + Р + ВР макс мин / мин        атм

макс     мин

(4)

где, X - значения выходного сигнала преобразователя, в [В] или [мА];

Хизм - измеренное значение выходного сигнала преобразователя при п-ом измерении;

Хмин - наименьшее значение диапазона выходного сигнала преобразователя;

Хмакс - наибольшее значение диапазона выходного сигнала преобразователя;

Рмакс - верхний предел диапазона измерений давления;

Рмин - нижний предел диапазона измерений давления;

В - коэффициент, принимающий значение «1» для преобразователей абсолютного давления и «О» для остальных случаев.

Ра™ - атмосферное давление, гПа.

  • 6.5.8. Провести вторую серию измерений согласно п.п.6.5.1-6.5.7.

  • 6.6. Результаты поверки считать положительными, если максимальная погрешность не превышает предела допускаемой основной приведенной погрешности преобразователей.

7 Оформление результатов поверки
  • 7.1. Результаты поверки   заносятся   в Протокол поверки

(Приложение Б).

  • 7.2. При положительных результатах поверки оформляется свидетельство о поверке установленной формы или делается отметка в паспорте.

  • 7.3. При отрицательных результатах поверки в паспорте преобразователя делается запись о забраковке.

    А.В. Тал ал ай

    А.С. Григорьев

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Научный сотрудник

ФГБУ «ГНМЦ» Минобороны России

Приложение А

(обязательное)

Рекомендуемая форма протокола поверки

ПРОТОКОЛ ПОВЕРКИ №_____

Поверяемое СИ (эталон)

Наименование, тип: ______________________________________________________

Заводской номер: _______________________________________________________

Диапазон измерения: ____________________________________________________

Заявляемая точность: ______________________________________________________

Принадлежность:     __________________________________________________

Основные средства поверки

Наименование, тип: _____________________________________________________

Заводской номер ______________________________________________________

Диапазон измерений ___________________________________________________

Т очность ____________________________________________________________

Методика поверки: ________________________________________________

Условия поверки

Атмосферное давление ________________________________________________

Относительная влажность_______________________________________________

Температура окружающего воздуха______________________________________

Местное ускорение свободного падения ___________________________________

Рабочая среда ____________________________________________________________

ОПЕРАЦИИ ПОВЕРКИ

Внешний осмотр

Вывод: _____________________________________________________________

Опробование

Вывод: __________________________________________________________________

Проверка сопротивления изоляции

Вывод: _____________________________________________________________

Определение метрологических характеристик

Рном

1вых

Ррасч*

Рэт

1вых

Ррасч

Рэт

Y

МПа

мА

МПа

МПа

мА

МПа

МПа

%

-

t

t

t

1

1

1

-

Заключение:  ____________________________________________________________

Дата поверки:

Поверитель:

(подпись, фамилия, и.о.)

Приложение В

(обязательное)

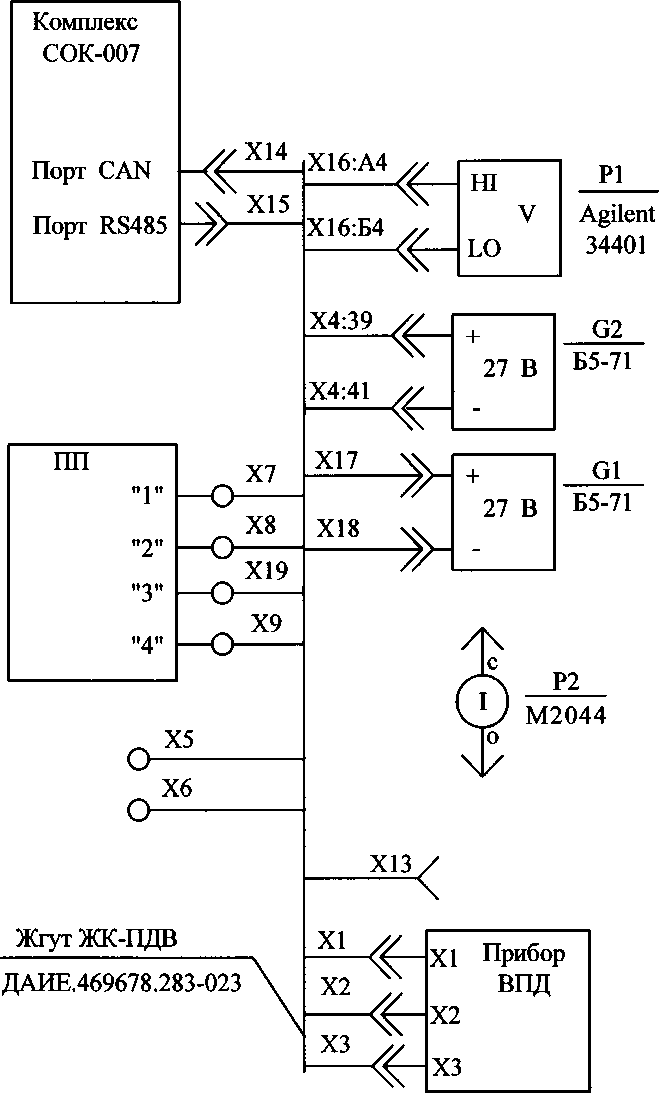

Схема подключения аппаратуры при проведении поверки
