ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии»

Государственный научный метрологический центр

ФГУП «ВНИИР»

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

СЧЕТЧИКИ ГАЗА УЛЬТРАЗВУКОВЫЕ УБСГ

Методика поверки

МП 0400-1-2016

с изменением № 1

Начальник от

ИО-13

А.И. Горчев

Тел. отдела: (843)272-11-24

г. Казань

2017 г.

Настоящая инструкция распространяется на счетчики газа ультразвуковые УБСГ и устанавливает методику, объём и последовательность первичной поверки при выпуске из производства, после ремонта и периодической поверки в условиях эксплуатации.

Интервал между поверками:

  • - для счетчиков УБСГ 001-6 лет,

  • - для счетчиков УБСГ 001М -10 лет.

Вводная часть (Измененная редакция, Изм. № 1)

1 Операция поверки

1.1 При проведении поверки выполняют операции, приведенные в таблице 1. Таблица 1

Наименование операции

Номер пункта НТД

Поверка

первичная

периодическая

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение потери давления

7.3

да

да

4 Определение относительной погрешности счетчика

7.4

да

да

5 Проверка порога чувствительности

7.5

нет

да

  • 1.2 Результаты поверки считают отрицательными, если на любой из операций получен отрицательный результат.

Пункт 1.2 (Измененная редакция, Изм. № 1)

3 Требования к квалификации поверителей
  • 3.1 К проведению поверки допускаются лица, аттестованные в качестве поверителя, изучившие данную инструкцию, эксплуатационную документацию на счетчики, и прошедшие инструктаж в установленном порядке.

Пункт 3.1 (Измененная редакция, Изм. № 1)

  • 3.2 При подготовке к поверке и во время выполнения поверочных операций необходимо соблюдать требования безопасности, указанные в эксплуатационной документации на оборудование и средства измерений.

4 Требования безопасности
  • 4.1 Лица проводящие поверку, должны быть ознакомлены с правилами безопасности при работе со счетчиками, основными и вспомогательными средствами поверки, указанными в эксплуатационной документации на них, и пройти инструктаж по технике безопасности.

  • 4.2 Все работы по монтажу и демонтажу счётчиков выполнять при неработающем рабочем эталоне.

  • 4.3 Конструкция соединительных элементов счётчика и рабочего эталона должна обеспечивать надежное крепление счётчика и фиксацию его положения в течение всего цикла поверки.

5 Условия поверки
  • 5.1 В качестве поверочной среды используется воздух.

  • 5.2 Поверка проводится при нормальных условиях измерений в соответствии с ГОСТ 8.395-80:

    • - температура окружающего воздуха, °C

    • - относительная влажность окружающего воздуха, %

    • - атмосферное давление, кПа

    • - диапазон постоянного напряжения питания, В

    • - разность температур окружающего воздуха и поверочной среды, °C не более

    • - скорость изменения температуры окружающего воздуха и поверочной среды, °С/ч, не более

    20 ±5

    от 30 до 80 от 84,0 до 106,7 от 3,0 до 3,6

    1

    1

- отсутствие вибраций, тряски, ударов, внешних электрических и магнитных полей (кроме земного магнитного поля).

Пункт 5.2 (Измененная редакция, Изм. № 1)

6 Подготовка к поверке
  • 6.1 Счётчики представляют на поверку со следующими документами:

  • - паспортом на счётчик или свидетельством о предыдущей поверке;

  • -  протоколом испытаний преобразователя расхода на герметичность (см. Приложение Б, Проверка счетчика на герметичность).

Пункт 6.1 (Измененная редакция, Изм. № 1)

  • 6.2 Поверку счётчиков проводят как индивидуально, так и партиями.

  • 6.3  Перед проведением поверки ультразвуковых счетчиков газа выполняют следующие работы:

  • - подготавливают эталонные и дополнительные средства измерения к работе согласно действующим на них инструкциям по эксплуатации;

  • - перед проведением поверки счетчики выдерживают на участке, где проводят поверку, в течение времени из расчета 4 часов на 1 °C разницы температур воздуха помещения, в котором хранились счетчики, и участка проведения поверки.

  • - подготовка счетчиков к поверке и синхронизации с рабочим эталоном методом «старт - стоп» согласно руководству по эксплуатации ГЮНК.407251.003 РЭ; тумблер переключения режимов внешнего пульта (Приложение В) находится в положении «СТАРТ».

Пункт 6.3 (Измененная редакция, Изм. № 1)

  • 6.4 Счетчики последовательно подсоединяют в воздушную магистраль рабочего эталона в соответствии с маркировкой направления потока, указанного стрелкой на корпусе счетчика, закрепляют их в соответствии с инструкцией по эксплуатации на рабочий эталон, обеспечивая зажимным устройством герметичность подсоединения счетчиков к рабочему эталону.

Пункт 6.4 (Измененная редакция, Изм. № 1)

7 Проведение поверки
  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре устанавливают:

  • -  соответствие требованиям 6.1 настоящей методики;

  • - отображение информации на жидкокристаллическом индикаторе (ЖКИ) вычислителя объема счетчика;

  • -  наличие четких обозначений счетчика, товарного знака предприятия -изготовителя, заводского номера и года выпуска;

  • - отсутствие видимых повреждений счетчиков и дефектов, влияющих на работоспособность счетчика;

  • - заводской номер счетчика соответствует номеру в паспорте;

  • - наличие места для пломбы.

  • 7.2 Опробование

    • 7.2.1 Опробование счётчика проводят, пропуская через него поток воздуха со значением расхода QMaKC- Объём воздуха должен быть не менее 0,1 м3. Показания объема на индикаторном табло счетчика должны равномерно увеличиваться.

    • 7.2.2 Подтверждение соответствия программного обеспечения.

Встроенное программное обеспечение (ПО) счетчика относится к ПО с уровнем защиты «высокий». Идентификационные данные недоступны, так как встроенное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Проверка идентификационных данных встроенного ПО не проводится.

  • 7.3 Определение потери давления

    • 7.3.1 Проверку потери давления на счетчике проводят при максимальном расходе QMaKc- Потерю давления измеряют с помощью измерителя давления, подсоединенного к входу и выходу счетчика.

    • 7.3.2  Потери давления на счетчике допускается измерять одновременно с определением основной относительной погрешности счетчика.

Счетчик считают выдержавшими испытания, если потеря давления за цикл измерений при установившемся потоке воздуха с плотностью 1,2 кг/м3 и расходе, равном QMaKC для счетчиков типоразмеров G4 и G6 не превышает 200 Па, а для счетчиков типоразмера G10 не превышает 300 Па.

  • 7.4 Определение относительной погрешности счетчика.

    • 7.4.1 Перед поверкой проверяют показание общего времени работы на ЖКИ вычислителя объема счетчика - (Н). В случае, если оно превышает 1000 часов, с помощью внешнего пульта управления сбрасывают показание на «00000».

    • 7.4.2 Кнопкой, расположенной на лицевой панели счетчика, устанавливают на ЖКИ четыре разряда после запятой.

    • 7.4.3 Непосредственно перед началом поверки пропускают через испытуемые счетчики объем воздуха не менее 0,35 м3 при расходе, равном QM8kc-

    • 7.4.4 Относительную погрешность счетчика определяют по результатам сравнения эталонного объёма, пропущенного через рабочий эталон и поверяемый счетчик. Показания считывают с ЖКИ вычислителя поверяемого счетчика.

    • 7.4.5 Минимальные значения контрольного объёма воздуха в зависимости от типоразмера счётчика приведены в таблице 2.

Таблица 2

Диапазон объемных расходов, м3

Vo, м3

от 0,04 до 0,6 (исключая 0,6)

0,02

от 0,6 до 6,0 включительно

I          0,1

свыше 6,0 до 16,0 включительно

0,35

Пр имечание - Поверка на расходе QMHH может проводиться выборочно по требованию поверителя.

7.4.6 Относительную погрешность счетчика определяют при следующих значениях расходов, приведенных в таблице 3.

Таблица 3

Типоразмер счётчика

Расход м3

5QmHH

0,1Qhom

Qmskc

G4

0,2

0,4

6,0

G6

0,3

0,6

10,0

G 10

0,5

1,0

16,0

Примечание - Отклонение значений объемных расходов от указанных не должно превышать: минус 5 % для значения объёмного расхода ОМакС;

± 5 % для значения объёмного расхода 0,1 QH0M;

±5 % для значения объёмного расхода 5QMHH.

  • 7.4.7 Пропускают через счетчики указанный в таблице 2 объем воздуха на максимальном расходе, согласно эксплуатационной документации на рабочий эталон, фиксируют начальные и конечные значения объемов на эталоне и на ЖКИ счетчика.

Определяют, согласно эксплуатационной документации на рабочий эталон, объем прошедшего воздуха через эталон и объем воздуха, прошедший через поверяемые счетчики, как разницу последнего и предыдущего зафиксированных для каждого расхода показаний индикаторного табло счетчиков.

Определяют относительную погрешность счетчиков при измерении объема, приведенного к стандартным условиям (20 °C), с учетом температуры и потерь давления воздуха в счетчиках и в рабочем эталоне, по формуле

6=

'у   р т     '

(1)

---0--1 .ЮО, %,

Ио   Ро 293,15    J где VC4 и Vo - объемы прошедшего воздуха, измеренные соответственно счетчиком и эталоном, м3;

Рсч - абсолютное давление на входе в поверяемый счетчик;

Ро - абсолютное давление в эталоне;

7о=273,15 + to',

to -температура воздуха в эталоне, °C.

Повторяют операции на остальных объемных расходах, указанных в таблице 3, в зависимости от типоразмера счетчика, установив их согласно эксплуатационной документации на рабочий эталон и пропустив необходимые для данных расходов объемы воздуха, указанные в таблице 2.

  • 7.4.8 При каждом значении расхода воздуха измерения проводят до трех раз. Если по результатам первого измерения относительная погрешность счетчика не превышает предела допускаемой относительной погрешности, повторное измерение не проводят. В противном случае измерения повторяют и за результат принимают среднее арифметическое из полученных значений.

  • 7.4.9 Счетчик считают поверенным по данному параметру, если погрешность счетчика в каждой точке расхода не превышает значений, приведенных в таблице 4.

Таблица 4

Расход, м3

Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазоне расходов, %:

ОТ Qmhh ДО 0,1 Qhom

±3,0

ОТ 0,1 Qhom ДО QMaKC ВКЛЮЧИТвЛЬНО

±1,5

Пункты 7.4.3-7.4.9 (Измененная редакция, Изм. № 1)

  • 7.5 Проверка порога чувствительности.

Порог чувствительности счетчика определяется на рабочем эталоне при расходе 0,002QHOM±10 %.

Счетчик считают проверенным по данному параметру, если при расходе 0,002Qhom±10 % на ЖКИ счетчика происходит изменение показаний.

Примечание - Проверка порога чувствительности проводится по требованию заказчика.

Пункт 7.5 (Измененная редакция, Изм. № 1) 1

АО «ГАЗДЕВАЙС»

КАРТА ПОВЕРКИ СЧЕТЧИКОВ ГАЗА УБСГ

ПРОТОКОЛ ПОВЕРКИ (ЗАВОДСКОЙ ПРОВЕРКИ) СЧЕТЧИКОВ ГАЗА УБСГ 001, УБСГ 001М

К»

Дата____

Рампа__

Оператор

Токр, °C

V эт.при вед +20 °C

Рбаромметр, ММ. рТ. СТ Р избыт.копок, ММ. ВД. СТ.

Влажность, %

V эт. при вед +20 °C

V эт.привед +20 °C

№ счетчи-

Омаке___М /ч

V3T = 0,35 м3

Доп6 (±1,5%)

Коэфф.кор

_

Погрешность места

Погрешность счетчи-

ОДОном    м3

V3T = 0,02 (0,1) м3

Доп 6 (+1,5%)

Коэфф.кор £

Погрешность места

Погрешность счетчи-

50мин м7ч V3T = 0,02 М3

Доп б (+3%)

Коэфф.кор

______0.______

Погрешность места

Погрешность счетчи-

Конем.показ.

Нам.показ.

Изм.объем

ДР, Па

Конем.показ.

Нам.показ.

Изм.объем

ДР, Па

Конем.показ.

Нам.показ.

Изм.объем

ДР, Па

Конем.показ.

Нам.показ.

Изм.объем

ДР, Па

Конем.показ.

Нам.показ.

Изм.объем

ДР, Па

Конем.показ.

Нам.показ.

Изм.объем

ДР, Па

Конем.показ.

Нам.показ.

Изм.объем

ДР, Па

№ тележки/партия_____ ________________________подпись оператора

Особые отметки________________________подпись поверителя

Рисунок А1. Рекомендуемая форма протокола поверки счетчиков газа в автоматизированном режиме.

Рисунок А1 (Измененная редакция, Изм. № 1)

Протокол поверки №____________

Поверяемый счетчик тип___________________типоразмер______

Заводской номер___________________

Дата проведения поверки «_____»___________________20____г.

Условия поверки: Токр.__________°C

Р атм.____________кПа

Отн. влажность__________%

Результаты проведения поверки

Внешний осмотр (соответствует/не соответствует):______________________________________

Опробование (соответствует/не соответствует):_________________________________________

Потеря давления, Па_______________________________________________________________

Точка измерения

Qmhkc

0-IQhOM

5QmHH

Расход (м3/час)

Эталонный объем (м3)

Измеренный объем (м3)

Погрешность счетчика (%)

Допускаемая погрешность (%)

Порог чувствительности (соответствует/не соответствует):______________________________

Итоги поверки _________________________________________________________________

(годен, не годен - указать причину)

Поверитель

(подпись)

(Ф.И.О.)

Рисунок А2. Рекомендуемая форма протокола поверки счетчиков в ручном режиме.

Рисунок А2 (Измененная редакция, Изм. № 1)

Приложение Б

(Введено дополнительно. Изменение №1)

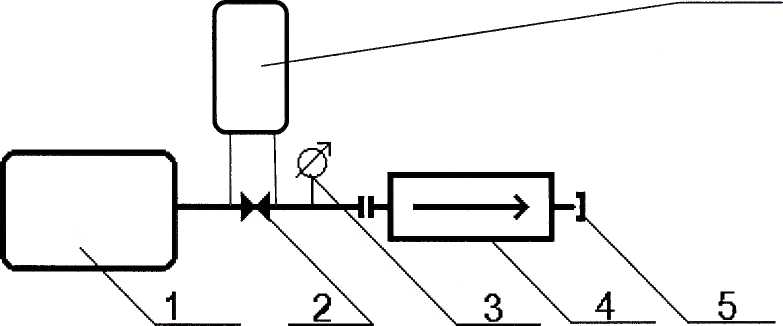

Рисунок Б1. Проверка счетчика на герметичность.

  • 1 - источник давления;

  • 2 - кран запорный;

  • 3 - дифференциальный манометр Testo 510;

  • 4 - испытуемый счетчик;

  • 5 - заглушка.

  • 6 - измеритель давления «Testo 512.

Проверку счетчиков на герметичность проводят в следующей последовательности:

Входной патрубок счетчика через открытый запорный кран соединен с источником давления, выходной патрубок заглушен. Через входной патрубок счетчика плавно нагнетают воздух с избыточным давлением 75±5 кПа, закрывают запорный кран, поз. 3, и выдерживают счетчик под этим давлением в течение 5 минут. В процессе выдержки контролируют дифференциальным манометром, поз. 6, величину падения давления.

Результаты проверки считаются положительными, если в течение 5 минут после закрытия крана показания дифференциального манометра изменились не более, чем на 10 Па.

Приложение В

(Введено дополнительно. Изменение №1)

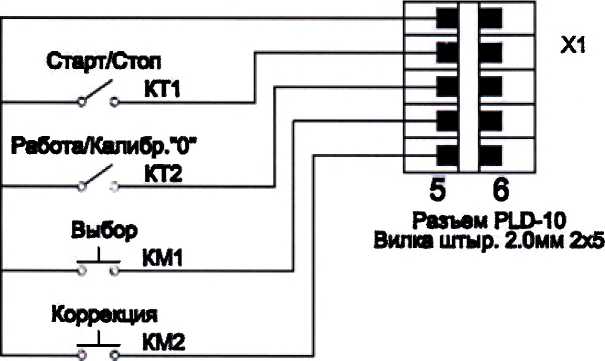

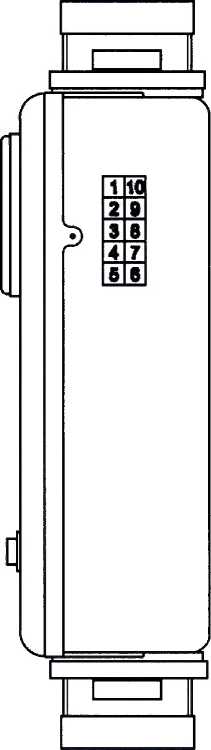

СХЕМА ПУЛЬТА ВНЕШНЕГО УПРАВЛЕНИЯ И ЕГО СОЕДИНЕНИЯ

СО СЛУЖЕБНЫМ РАЗЪЕМОМ СЧЕТЧИКОВ УБСГ

1 10
Внешний пульт управления. Схема соединений электрическая.

Примечание: Тумблер КТ1 показан в положении «Старт»

1

Оформление результатов поверки

  • 8.1 Результаты поверки представляют в виде протокола по формам, приведенным на рисунках А1 и А2 в Приложении А.

  • 8.2 При положительных результатах поверки счётчик признают годным к применению, результаты поверки удостоверяются знаком поверки и записью в паспорте счетчика, заверяемой подписью поверителя, пломбируют счетчик в соответствии с пунктами 4, 6 «Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке” утвержденного Приказом Минпромторга России от 02.07.2015 №1815.

  • 8.3 Если счетчик по результатам поверки, проведенной аккредитованными юридическими лицами или индивидуальными предпринимателями, признан ими непригодным к применению выписывают извещение о непригодности к применению в соответствии с пунктом 5 «Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке”, утвержденного Приказом Минпромторга России от 02.07.2015 № 1815.

Раздел 8 (Измененная редакция, Изм. № 1)
