УТВЕРЖДАЮ

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

Мегаомметр Е6-40 Методика поверки

49651170.4221.001 МП

^.р- G4O74-16

Ижевск

2015

Оглавление:

Настоящая методика поверки распространяется на мегаомметры Е6-40 (далее по тексту мегаомметр), изготовленные по комплекту технической документации 49651170.4221.001 и соответствующие ТУ 4221-001-49651170-2015, и устанавливает методы и средства их первичной и периодической поверки.

Межповерочный интервал 12 мес.

1. Операции и средства поверки
  • 1.1. При проведении поверки производятся операции, указанные в таблице 1 с применением средств поверки, указанных в таблице 2.

Таблица 1 Операции поверки

Операция поверки

№ п/п

МП

Первичная поверка

Периодическая поверка

1

Внешний осмотр

5.1

+ .

+

2

Опробование

5.4

+

+

3

Определение сопротивления изоляции

5.2

+

+

3.1

Определение установки испытательного напряжения

5.6.1

+

+

3.2

Определение тока на кротко замкнутых измерительных щупах

5.6.2

+

+

3.3

Определение относительной погрешности при измерении сопротивлений

5.6.3

+

+

3.4

Определение относительной погрешности при измерении напряжений

5.6.4

+

+

Таблица 2 Средства поверки

№ пунктов МП

Наименование и тип основного или вспомогательного средства поверки

Наименование величины

Диапазон

Предел основной погрешности

5.2

Мегаомметр Е6-24

Измерение сопротивления изоляции

От 0 до 100 Мом, 500В

±5%

5.6.1

Киловольтметры электростатические С508,С510,С511

Контроль испытательного напряжения

До 600В, до 1,5кВ до 3,0 кВ

±1%

5.6.2

Мультиметр цифровой Fluke 83-V

Выходной ток

до 1500 мА

±0,01 мА

5.6.3

Мера-имитатор Р40116

Измерение сопротивления

От 0 до ЮОГОм

±1%

5.6.4

В

1-28

Измерение внешнего напряжения

От 0 до 600В

±1%

Примечания к таблице 2:

— Допускается использование других средства поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

2. Требования к квалификации поверителей

К проведению поверки допускаются лица, аттестованные в качестве поверителей средств измерений электрических величин в порядке, устанавливаемом Госстандартом, прошедшие инструктаж по технике безопасности, имеющие удостоверение на право работы на электроустановках напряжением до 1000 В с группой допуска не ниже III.

3. Требования к безопасности

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, ПОТ РМ-016-2001, РД 153-34.0-03.150-00 "Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок".

Должны также быть обеспечены требования безопасности, указанные в руководстве по эксплуатации 49651170.4221.001 РЭ и эксплуатационных документах на средства поверки.

4. Условия поверки и подготовки к ней
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • -  температура окружающего воздуха (20±5) °C.

  • -  Относительная влажность от 30 до 80%;

  • -  атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.

  • 4.2 Средства поверки подготавливаются к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

5. Проведение поверки
  • 5.1 Внешний осмотр

При проведении внешнего осмотра устанавливают следующее:

  • - соответствие комплектности и внешнего вида согласно руководству по эксплуатации;

  • - отсутствие видимых механических повреждений разъёмов и корпуса;

  • - все надписи должны быть чёткими и ясными.

При наличии дефектов прибор бракуется, и дальнейшая поверка не производится.

  • 5.2 Определение сопротивления изоляции.

Собрать рабочее место в соответствии с рисуноком 1.

В качестве средства контроля применяется мегаомметр Е6-24

Электрическое сопротивление изоляции измеряется между закороченными гнёздами «-», «Э», «+» и металлической плитой. Измерение сопротивления изоляции необходимо проводить, подавая постоянное напряжение 2500 В. Мегаомметр считают выдержавшими испытания, если измеренное значение сопротивления изоляции не менее 35 МОм

  • 5.3 Проверка электрической прочности изоляции.

Собрать рабочее место в соответствии с рисуноком 1.

В качестве средства контроля применяется пробивная установка УПУ-10

Собрать рабочее место в соответствии с рисуноком 1.

В качестве средства контроля применяется пробивная установка УПУ-10

Испытательное напряжение подается между металлической плитой и соединёнными между собой разъёмами мегаомметра. Изоляция должна выдерживать напряжение 7,0 кВ постоянного тока в течении 1 мин. Мегаомметр считают выдержавшим испытание, если не произошло пробоя или перекрытия изоляции. Появление коронного разряда или шума при испытании не является признаком неудовлетворительных результатов испытаний.

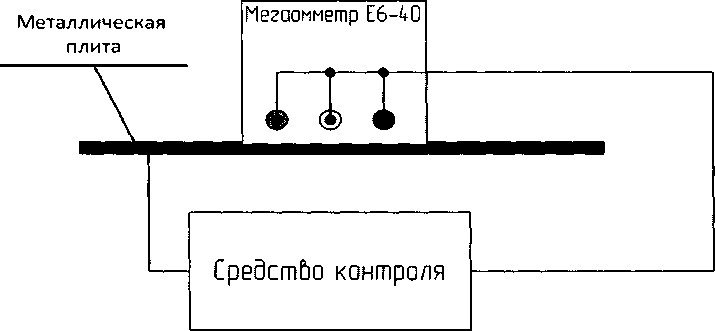

Рисунок 1 — Схема проверки изоляции.

  • 5.4  Опробование.

Проверить четкость срабатывания кнопок на передней панели. Режимы, отображаемые на индикаторе, при переключении режимов измерений и нажатие соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

Проверить идентификационные данные ПО. Для этого:

  • 1. Включить мегаомметр.

  • 2. Нажать и удерживать кнопку «Уст.и» на передней панели пробора, более 3 сек.

  • 3. На индикаторе отобразится текущая версия ПО.

Результат проверки считается удовлетворительным если версия ПО не ниже 1.04

  • 5.5  При наличии дефектов прибор бракуется, и дальнейшая поверка не производится.

  • 5.6  Определение метрологических характеристик

  • 5.6.1. Определение величины номинального выходного напряжения на зажимах мегаомметра.

Определение величины номинального выходного напряжения на измерительных клеммах производится методом прямого измерения эталонным вольтметром. В качестве эталонных вольтметров используются электростатические вольтметры С508 (для напряжений 100, 250 и 500В), С510(для напряжения 1000В) и С511(для напряжения 2.5 кВ).

Определение погрешности проводить для всех значений измерительного напряжения 100, 250, 500, 1000, 2500 В в следующем порядке:

  • 1.  Подключить к измерительным клеммам «+» и «-» мегаомметра эталонный вольтметр.

  • 2.   Включить мегаомметр.

  • 3.  Последовательно нажимая кнопку «Реж.» перевести мегаомметр в режим измерения сопротивления изоляции.

  • 4.   Последовательно нажимая кнопку «Уст.и» выбрать испытательное напряжение (100В, 250В, 500В, 1000В или 2500В)

  • 5.   Запустить процесс измерения сопротивления нажав кнопку «Изм.».

  • 6.   Снять показания с эталонного вольтметра.

  • 7.   Провести измерения по п.п 4-6 для остальных рабочих напряжений мегаомметра.

  • 8.  Результат поверки прибора считается удовлетворительным, если во всех проверяемых точках показания испытуемого мегаомметра не превышают отклонений указанных в таблице 5.1.

При невыполнении этих требования, прибор бракуется и направляется в ремонт;

Таблица 5.1

1 Проверяемая точка, В.

Эталонный вольтметр

Отклонение 10%,

минимальное и максимальное значение

минимум

максимум

100

С508

90

110

250

500

С508

С508

225

450

275

550

1100

1000

С510

900

2500

С511

2250

2750

5.6.2. Определение тока на кротко замкнутых измерительных щупах.

1. Включить мегаомметр.

  • 2. Подключить к гнёздам «+», «-» мегаомметра, цифровой мультиметр Fluke 83-У(далее мультиметр) соответственно гнёзда мультиметра «тА» и «Сот».

  • 3. Перевести мультиметр в режим измерения тока в диапазоне до 400мА.

  • 4.   Последовательно нажимая кнопку «Реж.» перевести мегаомметр в режим измерения сопротивления изоляции.

  • 5.   Последовательно нажимая кнопку «Уст.и» выбрать испытательное напряжение (100В, 250В, 500В, 1000В или 2500В)

  • 6. Запустить измерение сопротивления на мегаомметре, нажав кнопку «Изм.»

  • 7. Снять показания с мультиметра.

  • 8. Провести пункты с 4 по 7 для остальных значений испытательного напряжения.

  • 9. Мегаомметры считают выдержавшими испытания, если измеренные значения токов не превышают 2мА

5.6.3. Определение пределов допускаемой основной погрешности измерения электрического сопротивления изоляции.

Определение погрешности измерения электрического сопротивления изоляции проводить методом прямого измерения поверяемым мегаомметром сопротивления, воспроизводимого эталонной мерой. В качестве эталонной меры электрического сопротивления использовать меру-имитатор Р40116М.

Определение погрешности проводить в следующем порядке:

  • 1.  Подключить к клеммам «+» и «-» мегаомметра эталонную меру сопротивления с выбранным значением сопротивления.

  • 2.  Последовательно нажимая кнопку «Реж.» перевести мегаомметр в режим измерения сопротивления изоляции.

  • 3. Последовательно нажимая кнопку «Уст.и» выбрать испытательное напряжение (100В. 250В, 500В, 1000В или 2500В)

  • 4.   Запустить процесс измерения, нажав кнопку «Изм.».

  • 5.   Снять показания поверяемого мегаомметра.

  • 6.  Проверить по п.п. 3 — 5 для остальных значений сопротивления и испытательного напряжения выбранных из таблицы 5.2.

  • 7.   Результаты проверки прибора считаются удовлетворительными, если во всех проверяемых точках показания мегаомметра соответствуют пределам указанным в таблице 5.2

При невыполнении указанного неравенства, прибор бракуется и направляется в ремонт.

Таблица 5.2

' Напряжения, В

Проверяемая точка

^минимальное и максимальное значение

минимальное

максимальное

100

0,12МОм

0,10

0,15

250

0,28МОм

0,26

0,30

500

0,55 МОм

0,53

0,57

; 1000

1,1 МОм

1,06 МОм

1,14 МОм

2500

2,8 МОм

2,71 МОм

2,89 МОм

100, 250

9,5 МОм

9,21 МОм

9,29 МОм

500

95 МОм

92,15 МОм

97,85 МОм

j1000, 2500

950 МОм

921,5 МОм

978,5 МОм

100

9.5 ГОм

9,03 ГОм            9,98 ГОм

250

22 ГОм

19,8 ГОм

24,2 ГОм

500

45 ГОм

40,5 ГОм

49,5 ГОм

1000

90 ГОм

81 ГОм

99 ГОм

2500

220 ГОм

198 ГОм

242 ГОм

5.6.4 Определение пределов допускаемой основной погрешности измерения напряжения переменного тока.

Определение погрешности измерения напряжения переменного тока производить методом прямого измерения поверяемым мегаомметром напряжения, воспроизводимого эталонной мерой — калибратором напряжения.

В качестве эталонной меры напряжения переменного тока использовать калибратор-вольтметр универсальный В1-28(далее по тексту калибратор).

Определение погрешности измерения внешнего напряжения частотой 50Гц мегаомметром проводить в точках 60,240, 420, 600 В.

Измерение производится в следующем порядке:

  • 1.   подключить калибратор к клеммам «+» и «-».

  • 2.  Перевести калибратор в режим воспроизведения переменного тока частотой 50гц.

  • 3.   Установить на выходе калибратора напряжение переменного тока величиной 60В.

  • 4.   Снять показания с проверяемого мегаомметра.

  • 5.   Провести измерения по п.п. 3 — 4 для остальных значений напряжения.

  • 6.   Результаты поверки мегаомметра считаются удовлетворительными, если показания мегаомметра соответствуют таблице 5.3

Таблица 5.3

Проверяемая точка, В.

Отклонение 10%,

минимальное и максимальное значение

минимум

максимум

1

60

54

66

2

240

216

264

3

420

378

462

4

600

540

660

Оформление результатов поверки

Результаты поверки, фиксируются в протоколе. Протокол допускается вести в произвольной форме. В протоколе обязательно указать:

  • • заявителя

  • • условия проведения поверки;

  • • средства поверки

  • • номер поверяемого мегаомметра;

  • • результаты поверки в виде таблиц;

  • • погрешности результатов измерений.

Результаты поверки мегаомметра удостоверяются знаком поверки и (или) свидетельством о поверке, и (или) записью в руководстве по эксплуатации мегаомметра, заверяемой подписью поверителя и знаком поверки. Конструкция мегаомметра не обеспечивает возможность нанесения знака поверки на корпусе.
