Инструкция «ГСИ. Контроллеры программируемые логические MKLogic-500» (НА.ГНМЦ. 0109-16 МП)

УТВЕРЖДАЮ

Директор ОП ГНМЦ

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Контроллеры программируемые логические MKLogic-500

Методика поверки

НА.ГНМЦ.0109-16 МП

с изменением №2

Казань

2020

Обособленным подразделением Головной научный метрологический центр АО «Нефтеавтоматика» в г. Казань (ОП ГНМЦ АО «Нефтеавтоматика») Аттестат аккредитации RA.RU.311366 выдан 27.07.2017 г.

Алексеев С.В.,

Гаязов Ф.Р.

Настоящая инструкция распространяется на контроллеры программируемые логические MKLogic-500 (далее - контроллеры) и устанавливает методику их первичной и периодической поверки.

Межповерочный интервал согласно таблице 1.

Таблица 1 - Межповерочный интервал контроллеров в конфигурации с указанными измерительными модулями

При конфигурации контроллеров MKLogic-500 разными типами модулей аналогового ввода-вывода межповерочный интервал контроллера равен наименьшему значению межповерочных интервалов модулей, входящих в его состав.

(Измененная редакция, Изм. №2)

При проведении поверки выполняют следующие операции:

• 1.1 Внешний осмотр (п.п. 6.1);

• 1.2 Опробование (п.п. 6.2);

• 1.3 Подтверждение соответствия программного обеспечения (п.п. 6.3);

• 1.4 Определение метрологических характеристик (п.п. 6.4).

• 2.1 Рабочий эталон 1 разряда в соответствии с Государственной поверочной схемой для средств измерений силы постоянного электрического тока, утвержденной приказом Госстандарта от 1.10.2018г. № 2091.

• 2.2 Термогигрометр ИВА-6Н-Д (регистрационный номер в ФИФОЕИ 46434-11).

• 2.3 Персональный компьютер (ноутбук) с установленным программным обеспечением (далее - ПО) «Калибратор MKLogic-500».

• 2.4 Допускается применять аналогичные по назначению средства поверки, если их метрологические характеристики не уступают указанным в данной инструкции.

Раздел 2 (Измененная редакция, Изм. №2)

При проведении поверки соблюдают требования, установленные:

• - в области охраны труда и промышленной безопасности: Трудовой Кодекс РФ, «Правила безопасности в нефтяной и газовой промышленности», утверждены приказом Ростехнадзора от 12.03.2013г. № 101 (с изм. на 12.01.2015г.) (редакция, действующая с 01.01.2017г.);

• - в области пожарной безопасности: «Правила противопожарного режима в Российской Федерации», утверждены постановлением Правительства РФ от 25.04.2012 №390 (с изм. на 24.12.2018г.);

• - в области соблюдения безопасной эксплуатации электроустановок: «Правила по охране труда при эксплуатации электроустановок», утверждены

Приказом Минтруда России от 24.07.2013 г. № 328н, «Правила технической

Страница 3 из 8

эксплуатации электроустановок потребителей» (с изм. от 13.02.2016г. и 15.11.2018г.);

- в области охраны окружающей среды: Федеральным законом «Об охране окружающей среды» от 10.01.2002 г. № 7-ФЗ.

• 4 Условия поверки

4.1 При проведении поверки соблюдают следующие условия:

5 Подготовка к поверке

• 5.1 Перед началом поверки следует изучить:

• - руководство по эксплуатации контроллеров;

• - руководства по эксплуатации средств поверки и других технических средств, используемых при поверке;

• - настоящую методику поверки.

• 5.2 Перед проведением поверки, средства поверки и вспомогательное оборудование должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации.

• 6.1 Внешний осмотр.

При внешнем осмотре должны быть установлены:

• - отсутствие вмятин, трещин, различных механических повреждений корпуса и присоединительных клемм;

• - соответствие надписей, обозначений и шильд-накпеек на контроллере требованиям, предусмотренным эксплуатационной документацией.

• 6.2 Опробование

• 6.2.1 При опробовании контроллера подают сигнал силы постоянного тока со значением, равным 70% верхнего предела диапазона, на первый измерительный канал. Убедиться в том, что на мониторе персонального компьютера в окне соответствующего измерительного канала при этом изменяется измеренное контроллером значение тока.

• 6.3 Подтверждение соответствия программного обеспечения

• 6.3.1 Проверка идентификационных данных.

Проверка проводится с помощью персонального компьютера с установленным ПО «Калибратор MKLogic-500». Для проверки идентификационных данных ПО модуля контроллера MKLogic-500 необходимо выполнить следующие операции:

• 6.3.1.1 Подключить модуль аналогового ввода - вывода в составе с модулем центрального процессора и модулем питания к компьютеру.

• 6.3.1.2 Запустить на персональном компьютере ПО «Калибратор MKLogic-500».

• 6.3.1.3 В открывшемся окне необходимо выбрать пользователя user@10.155.26.235 и нажать кнопку «Login» (рисунок 1). Появится окно калибровки (Рисунок 2).

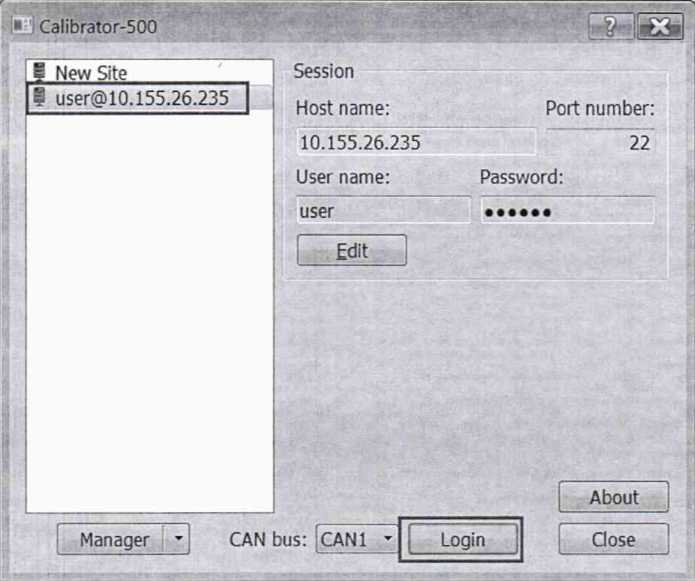

Рисунок 1. Окно выбора пользователя в ПО «Калибратор MKLogic-500».

• 6.3.1.4 Считать идентификационные данные ПО модулей контроллера, расположенные в нижней части окна калибровки и занести в протокол поверки.

• 6.3.2 Если номер версии и контрольная сумма, указанные в описании типа контроллеров и полученные в ходе выполнения п.6.3.1, идентичны, то делают вывод о подтверждении соответствия встроенного ПО программному обеспечению, зафиксированному во время проведения испытаний в целях утверждения типа, в противном случае результаты поверки признают отрицательными.

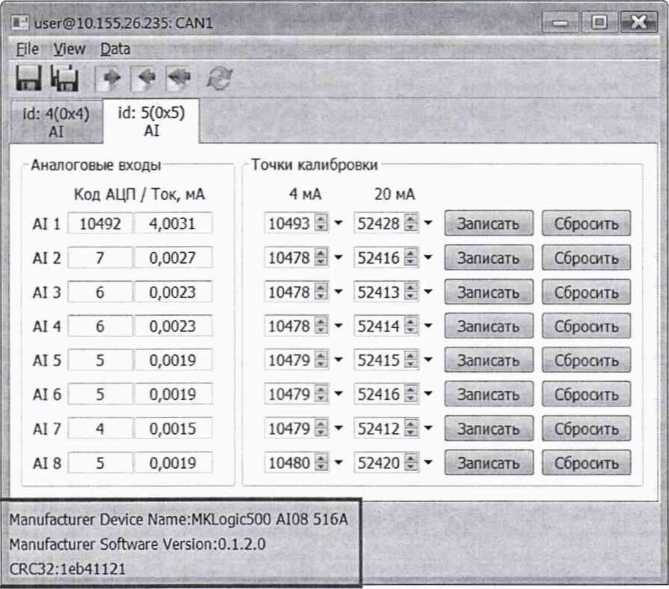

Рисунок 2. Окно калибровки в ПО «Калибратор MKLogic-500» для модулей аналогового ввода.

• 6.4 Определение метрологических характеристик.

• 6.4.1 Допускается проведение поверки отдельных измерительных каналов из состава контроллера в соответствии с заявлением владельца контроллера, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 6.4.2 Проверка входных измерительных каналов силы постоянного тока (модули МК-513-016, МК-516-008 А, МК-513-016 А, МК-576-008 А). Проверка проводится с помощью персонального компьютера с установленным ПО «Калибратор MKLogic-500», которое отображает текущие коды АЦП и значения силы постоянного тока на входных измерительных каналах контроллера.

• 6.4.2.1 Подключить ко входу модуля калибратор многофункциональный Метран 510-ПКМ в режиме воспроизведения силы постоянного тока.

• 6.4.2.2 Подключить модуль аналогового ввода в составе с модулем центрального процессора и модулем питания к компьютеру.

• 6.4.2.3 Запустить на персональном компьютере ПО «Калибратор MKLogic-500».

• 6.4.2.4 В открывшемся окне необходимо выбрать пользователя user@10.155.26.235 и нажать кнопку «Login» (Рисунок 1).

• 6.4.2.5 При помощи калибратора Метран 510-ПКМ установить ток в цепи 1кал = 4 мА если диапазон измерений модуля от 4 до 20 мА, либо 1_ка/1 = 0 мА в если диапазон измерений модуля от 0 до 20 мА.

• 6.4.2.6 Считать с монитора персонального компьютера измеренное значение силы постоянного тока 1_изм на соответствующем измерительном канале (Рисунок 2).

• 6.4.2.7 Вычислить основную приведенную погрешность измерения силы постоянного тока £/__вх по формуле

5, _ю= + .₁₀₀0_{/о> (1)}_

Апах Anin

где

Imin - минимальное значение силы постоянного тока, равное 0 мА (либо 4 мА в зависимости от конфигурации измерительного модуля);

1_тах - максимальное значение силы постоянного тока, равное 20 мА.

• 6.4.2.8 Повторить операции по п. 6.4.2.5 - 6.4.2.7 для значений силы тока 1кал = 8, 12, 16, 20 мА если диапазон измерений модуля от 4 до 20 мА, либо для значений силы тока 1_кал = 4, 8, 12, 16, 20 мА если диапазон измерений модуля от 0 до 20 мА.

• 6.4.2.9 Повторить операции по п. 6.4.2.5 - 6.4.2.8 для всех оставшихся измерительных каналов модуля.

• 6.4.2.10 Результаты проверки считаются положительными, если пределы основной приведенной погрешности каждого измерительного канала в каждой проверяемой точке диапазона измерений силы постоянного тока не превышают ±0,05 % для модулей МК-513-016 и МК-513-016 А; ±0,025 % для модулей МК-516-008 А и МК-576-008 А.

• 6.4.3 Проверка выходных каналов силы постоянного тока (модули МК-514-008, МК-514-008 А, МК-574-008 А). Проверка проводится с помощью персонального компьютера с установленным ПО «Калибратор MKLogic-500», которое позволяет вручную задавать значения силы постоянного тока на выходных каналах контроллера.

п.6.4.3 (Измененная редакция, Изм. №2)

• 6.4.3.1 Подключить к выходу модуля калибратор многофункциональный Метран 510-ПКМ в режиме измерения силы постоянного тока.

• 6.4.3.2 Подключить модуль вывода аналоговых сигналов в составе с модулем центрального процессора и модулем питания к компьютеру.

• 6.4.3.3 Запустить на персональном компьютере ПО «Калибратор MKLogic-500».

• 6.4.3.4 В открывшемся окне необходимо выбрать пользователя user@10.155.26.235 и нажать кнопку «Login» (рисунок 1).

• 6.4.3.5 При помощи персонального компьютера с установленным ПО «Калибратор MKLogic-500» в окне калибровки для модулей вывода аналоговых сигналов в столбце «Аналоговые выходы» (Рисунок 3) задать ток в цепи 1_вых = 4 мА если диапазон измерений модуля от 4 до 20 мА, либо 1_вых = 0 мА если . диапазон измерений модуля от 0 до 20 мА.

  Код АЦП / Ток, мА



  id: 35	id: 36	id: 37	id: 38
  DI	DO	Al	AO

Аналоговые выходы         Точки калибровки

Точка 1         Точка 2

1,00   й    0,00   й

1,00     :      о,оо    й

1,00   й    0,00   й

1,00   й    0,00   й

1,00   й    0,00   й

1,00   й    0,00   й

1,00   й    0,00   Й

1,00   й    0,00   й

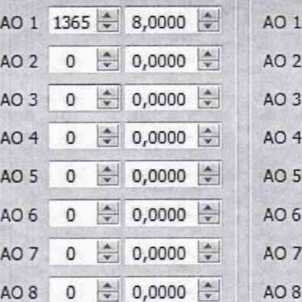

Рисунок 3. Окно калибровки в ПО «Калибратор MKLogic-500» для модулей вывода аналоговых сигналов.

• 6.4.3.6 Многофункциональным калибратором Метран 510-ПКМ измерить силу постоянного тока 1_кал на соответствующем измерительном канале.

• 6.4.3.7 Вычислить основную приведенную погрешность воспроизведения силы постоянного тока £/__вь/х по формуле

8, = ± ■ 100% (2).

/ _вЫЛ         J          т                            ^х *

¹ max ¹ min

• 6.4.3.8 Повторить операции по п. 6.4.3.5 - 6.4.3.7 для значений силы тока /вых = 8, 12, 16, 20 мА если диапазон измерений модуля от 4 до 20 мА, либо для значений силы тока /_вь/х = 4, 8, 12, 16, 20 мА если диапазон измерений модуля от 0 до 20 мА.

• 6.4.3.9 Повторить операции по п. 6.4.3.5 - 6.4.3.8 для всех оставшихся измерительных каналов модуля.

• 6.4.3.10 Результаты поверки считаются положительными, если пределы основной приведенной погрешности каждого измерительного канала в каждой проверяемой точке диапазона воспроизведения силы постоянного тока не превышают ±0,1 % для модуля МК-514-008 и ±0,05 % для модулей МК-514-008 А, МК-574-008 А.

П. 6.4.3.10 (Измененная редакция, Изм. №2)

• 7.1 При положительных результатах поверки оформляют свидетельство о поверке контроллера в соответствии с требованиями документа «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденного приказом Минпромторга России № 1815 от 02.07.2015 г. в редакции приказа Минпромторга России № 5329 от 28.12.2018 г.

Знак поверки наносится на свидетельство о поверке контроллера.

• 7.2 При отрицательных результатах поверки контроллера к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности к применению в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным приказом Минпромторга России № 1815 от 02.07.2015 г. с изменениями, утвержденными приказом Минпромторга России № 5329 от 28.12.2018 г.

Раздел 7 (Измененная редакция, Изм. №2)
