Методика поверки «Модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05» (МП 201-007-2021)

Федеральное государственное унитарное предприятие Всероссийский научно-исследовательский институт метрологической службы (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Государственная система обеспечения единства измерений

Модули ввода-вывода AddFEM РоСо Plus 6DL3100-8AC05 Методика поверки

МП 201-007-2021

с Изменением № 1 г. Москва

2021

СОДЕРЖАНИЕ

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ

ПОВЕРКИ

• 5 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 6 ВНЕШНИЙ ОСМОТР

• 7 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ

• 8 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

• 9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

• 10 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ.....

• 11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки устанавливает объем, средства и методы первичной и периодической поверок модулей ввода-вывода AddFEM РоСо Plus 6DL3100-8AC05, изготовленных Siemens AG, Германия.

Производство единичное, заводские номера: № LBH2454594,  № LBK.D416199,

№ LBL2433045, № LBL2433061.

Модули ввода-вывода AddFEM РоСо Plus 6DL3100-8AC05 (далее - модули) предназначены для измерений силы и напряжения постоянного электрического тока, частоты напряжения переменного тока, воспроизведения силы постоянного электрического тока.

Принцип действия модулей основан на последовательных преобразованиях измеряемых величин.

Модули осуществляют регистрацию и обработку аналоговых и дискретных сигналов, характеризующих состояние технологических объектов.

Модули состоят из 12 измерительных каналов (ИК), предназначенных для измерения силы постоянного электрического тока (до 6 из которых могут быть настроены на измерения сигналов напряжения постоянного электрического тока), 3 ИК сигналов частоты напряжения переменного тока и 8 каналов воспроизведения силы постоянного электрического тока.

Допускается проведение поверки модулей в сокращенном объеме каналов измерений и/или каналов воспроизведений, диапазонов измерений и/или воспроизведений, в соответствии с письменным заявлением владельца оборудования с обязательным указанием информации об объёме проведённой поверки в сведениях о поверке модулей в Федеральном информационном фонде по обеспечению единства измерений.

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемого средства измерений к государственным первичным эталонам: ГЭТ4-91 ГПЭ единицы силы постоянного электрического тока, ГЭТ13-01 ГПЭ единицы электрического напряжения, ГЭТ1-2018 ГПЭ единицы времени, частоты и национальный шкалы времени.

Последние два абзаца (Измененная редакция, Изменение № 1)

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

  • 2.1 При проведении первичной и периодической поверки модулей должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 3.1 Экспериментальные работы по определению метрологических характеристик модулей выполняют в нормальных условиях эксплуатации:

• - температура окружающей среды                       от +20 до +35 °C;

• - относительная влажность                              до 95 %;

• - атмосферное давление                                  от 90,0 до 108,0 кПа.

• 3.2 Контроль климатических условий проводится непосредственно перед проведением экспериментальных работ и в процессе их выполнения. Заносят измеренные значения в протокол и проверяют их соответствие условиям, указанным в п.3.1. При обнаружении несоответствий дальнейшие работы приостанавливают до устранения причин, вызвавших несоответствия.

• 4 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К

СРЕДСТВАМ ПОВЕРКИ

• 4.1 В таблице 2 приведены рекомендуемые для поверки модулей средства поверки.

Таблица 2 - Рекомендуемые средства поверки

Таблица 2 (Измененная редакция, Изменение № 1)

• 4.2 Допускается использовать иные средства поверки, не приведенные в таблице 2, с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемого СИ: погрешность средств поверки, используемых для экспериментальных проверок погрешности, не должна быть более 1/3 предела контролируемого значения погрешности в условиях поверки.

• 4.3 Средства измерений, применяемые при поверке, должны быть поверены. Средства измерений, применяемые в качестве эталонов единиц величин, должны быть поверены в качестве эталонов единиц величин и удовлетворять требованиям государственных поверочных схем.

• 4.3 (Измененная редакция, Изменение № 1)

• 5 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 5.1 При проведении поверки модулей соблюдают требования безопасности, предусмотренные нормативными документами и требования безопасности, указанные в технической документации на модули, применяемые средства поверки и вспомогательное оборудование.

• 6 ВНЕШНИЙ ОСМОТР

  • 6.1 Внешний осмотр

    • 6.1.1 Проверяют целостность корпусов и отсутствие видимых повреждений модулей.

    • 6.1.2 Проверяют отсутствие следов коррозии и нагрева в местах подключения проводных линий.

  • 6.2 При обнаружении несоответствий по п. 6.1 дальнейшие операции по поверке модулей прекращают до устранения выявленных несоответствий.

п. 6 (Измененная редакция, Изменение № 1)

• 7 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ

  • 7.1 Для проведения поверки проверяют наличие и изучают следующие документы:

• - эксплуатационная документация на модули;

• - описание типа модулей.

• 7.2 Перед началом поверки выполняют следующие подготовительные работы:

• - подготавливают к работе средства поверки в соответствии с эксплуатационной документацией на них;

• - измеряют и заносят в протокол поверки результаты измерений температуры и влажности окружающего воздуха, атмосферного давления.

• 7.3 Опробование

  • 7.3.1 Проводят проверки функционирования визуализации измеряемых модулями параметров на графическом дисплее персонального компьютера (ПК).

  • 7.3.2 Проверяют наличие индикации об отсутствии сигнала при отключении линий связи от клемм соответствующих измерительных каналов (ИК).

  • 7.3.3 Проводят проверки работоспособности измерительных функций модулей, которые совмещают с проведением экспериментальных проверок по п. 9 настоящей методики.

7.2 и 7.3.3 (Измененная редакция, Изменение № 1)

• 8 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

  • 8.1 Сравнивают идентификационные данные программного обеспечения (ПО), с данными, приведёнными в таблице 3.

данные ПО «SPPA-ТЗООО»

Таблица 3 -

• 8.2 Модули признают прошедшими идентификацию ПО, если полученные при проверке идентификационные данные соответствуют данным, приведённым в таблице 3.

• 9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

  • 9.1 Проводят экспериментальное определение метрологических характеристик модулей по п 9.2 при измерении силы или напряжения постоянного электрического тока, по п. 9.3 при воспроизведении силы постоянного электрического тока, или по п 9.4 при измерении частоты напряжения переменного тока.

• 9.1 (Измененная редакция, Изменение № 1)

• 9.2 Экспериментальное определение метрологических характеристик ИК измерений силы или напряжения постоянного электрического тока.

• - с помощью линии связи подключить к клемме поверяемого ИК калибратор многофункциональный в соответствии с рисункОхМ 1;

• - выбирают не менее 5 проверяемых точек X _вх,, равномерно распределенных по диапазону измерений (0-10, 20-30, 45-55, 70-80, 90-100 % диапазона измерений);

• - для каждой проверяемой точки на вход модуля подают от калибратора значение сигнала X _вх, в силы или напряжения постоянного тока;

-считывают значение выходного сигнала Х_ВЫХ1 в единицах измеряемого физического параметра на мониторе ПК, делают не менее пяти отсчетов и выбирают максимальное по отклонению значение;

• - для каждой проверяемой точки рассчитывают значение абсолютной погрешности А:

^i⁼ X_Bwx.i “ ^BX.i

• - рассчитывают значения приведенной погрешности у,:

_n=-£i-.100%

Лдиап

где Хд_Иап - диапазон измерений физической величины.

• - заносят в протокол значения X_BbIXl, X_BXl,

• - результаты экспериментального определения погрешностей ИК считают положительными, если для каждой проверяемой точки выполняются неравенства /, <±0,12 %.

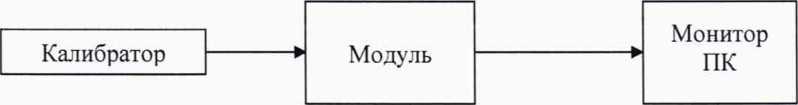

Рисунок 1 - структурная схема ИК с подключенным калибратором при измерении силы или напряжения постоянного электрического тока

• 9.2 (Измененная редакция, Изменение № 1)

• 9.3 Экспериментальное определение метрологических характеристик ИК воспроизведения силы постоянного электрического тока.

• - с помощью линии связи подключить к клемме поверяемого ИК ПК в соответствии с рисунком 2;

• - выбирают не менее 5 проверяемых точек X _вх>, равномерно распределенных по диапазону воспроизведений (0-10, 20-30, 45-55, 70-80, 90-100 % диапазона воспроизведений);

• - для каждой проверяемой точки задают значение сигнала X _BXl в единицах кода, соответствующее значению силы постоянного электрического тока;

• - считывают значение выходного сигнала X_Bb]Xl в виде силы постоянного тока на дисплее калибратора в режиме измерения, делают не менее пяти отсчетов и выбирают максимальное по отклонению значение;

• - для каждой проверяемой точки рассчитывают значение основной абсолютной погрешности Ai по формуле (1);

• - рассчитывают значения приведенной погрешности у_; по формуле (2);

• - заносят в протокол значения X_BblXl, X _BXl, /,;

• - результаты экспериментального определения погрешностей ИК считают положительными, если для каждой проверяемой точки выполняется неравенство /,<±0,15 %.

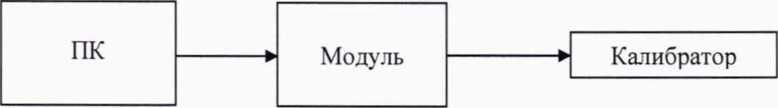

Рисунок 2 - структурная схема ИК с подключенным калибратором при воспроизведении силы постоянного электрического тока

• 9.3 (Измененная редакция, Изменение № 1)

• 9.4 Экспериментальное определение метрологических характеристик ИК измерений частоты напряжения переменного тока.

• - с помощью линии связи подключить к клемме поверяемого ИК генератор в соответствии с рисунком 3;

• - выбирают 6 проверяемых точек X _BXl, равномерно распределенных по диапазону измерений (0.5; 10; 100; 1000; 10000 и 20000 Гц);

• - для каждой проверяемой точки на вход модуля подают от генератора значение сигнала X_BXl в виде частоты напряжения переменного тока;

• - считывают значение выходного сигнала Х_вых, в виде частоты напряжения переменного тока на мониторе ПК. делают не менее пяти отсчетов и выбирают максимальное по отклонению значение;

• - для каждой проверяемой точки рассчитывают значение основной абсолютной погрешности Ai по формуле (1);

• - рассчитывают значения относительной погрешности 8,:

6_t=     100 %                          (3)

Лвх.1

• - заносят в протокол значения X_l)blXl, X_BXl, 8_Z;

• - результаты экспериментального определения погрешностей ИК считают положительными, если для каждой проверяемой точки выполняется неравенство 8, <±0,01 %.

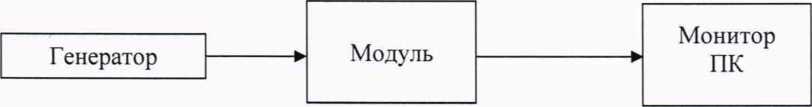

  Рисунок 3 - структурная схема И К с подключенным генератором

• 9.4 (введен дополнительно, Изменение № 7)

• 10 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

  • 10.1 Результаты поверки модулей, считают положительными, если каждый ИК каждого модуля прошел экспериментальное определение погрешности с положительным результатом.

• 11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 11.1 Результаты поверки оформляются в соответствии с приказом № 2510 от 31.07.2020 г. «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке». Нанесение знака поверки на корпус модуля не предусмотрено.

7.77 (Измененная редакция, Изменение № 1)

Зам. начальника отдела 201 «Отдел метрологического обеспечения измерительных систем»

Ю.А. Шатохина

ФГУП «ВНИИМС»

Разработал:

Инженер отдела 201 «Отдел метрологического обеспечения измерительных систем»

ФГУП «ВНИИМС»
