СОГЛАСОВАНО

Директор

УТВЕРЖДАЮ

Заместитель генерального директора

г.

, руководитель служоы по измерений I

\Ю.М. Суханов

Государственная система обеспечения единства измерений

Измерители параметров ИП-БЛОК

Методика поверки 36905-000-00 МП с изменением № 2

2020 г.

1 ВВЕДЕНИЕ

Настоящая методика поверки распространяется на Измерители параметров ИП-БЛОК и устанавливает порядок проведения первичной, периодической и внеочередной поверки.

Интервал между поверками - 7 лет.

Данная методика распространяется на ранее выпущенные Измерители параметров ИП-БЛОК (далее БЛОК).

(Измененная редакция, Изм. № 1).

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, представленные в таблице 1: Таблица 1

Наименование операции

Номер пункта методики поверки

Обязательность выполнения операции при:

первичной поверке

периодической поверке

Внешний осмотр

7.1

+

+

Подготовка к работе

7.2

+

+

Идентификация программного обеспечения

7.3

+

+

Опробование

7.4

+

+

Определение абсолютной погрешности преобразования скорости

7.5

+

+

Определение абсолютной погрешности преобразования пути

7.6

+

+

Проверка правильности отображения результатов измерений давления

7.7

+

(Измененная редакция, Изм. № 1).

3 СРЕДСТВА ПОВЕРКИ

При проведении поверки БЛОК должны применяться средства поверки, представленные в

таблице 2:

Таблица 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки, и его основные характеристики

6

Гигрометр психрометрический ВИТ2.

Диапазон измерения температуры: от +15 до +40 °C

Диапазон измерения влажности:     от 20 до 90%

7.5; 7.6

Частотомер электронно-счетный 43-85/3.

Счёт импульсов:     от 0 до 6,8-106 имп ± 1 имп;

Частота:             от 1 до 900 Гц       ±0,1 %.

7.2-7.6

Блок БС-КПА/БЛОК. Наличие функции генерации электрических колебаний с частотой от 1 до 3000 Гц и функции генерации количества импульсов от 0 до 6,8-106 имп.

7.2-7.6

Монитор 5.2. Функция отображения измеряемых параметров на экране монитора.

7.2-7.6

ПЭВМ типа IBM PC стандартной комплектации, 7 2.5, входящим в комплект поставки, оснащенная специализированным программным обеспечением «АРР1 stand.exe»

Средства измерений, применяемые для поверки, должны иметь действующие свидетельства о поверке.

Для проведения поверки допускается применение других средств измерений, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

Для проведения поверки допускается применение мониторов иных типов с функцией отображения измеряемых параметров на экране монитора.

(Измененная редакция, Изм. № 1).

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица, изучившие Руководство по эксплуатации на БЛОК и имеющие группы допуска по электробезопасности не ниже III.

(Измененная редакция, Изм. № 1).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

В целях обеспечения требований по электробезопасности при работе в электроустановках и проведении испытаний, необходимо перед началом проверок подключить защитное заземление.

К контуру заземления должны быть подключены соответствующие контакты розеток, с помощью которых осуществляется электропитание персонального компьютера и источника питания.

6 УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны обеспечиваться следующие условия:

  • - температура окружающего воздуха, °C

  • - относительная влажность, %

  • - напряжение питания постоянного тока, В

25 ± 10; до 85;

50 ±5.

7 ПРОВЕДЕНИЕ ПОВЕРКИ 7.1 Внешний осмотр

При внешнем осмотре проверяется:

  • - наличие пломб предприятия-изготовителя;

  • - соответствие комплектности и внешнего вида эксплуатационной документации;

  • - правильность маркировки и четкость нанесения обозначений;

  • - отсутствие механических повреждений, загрязнений и сколов краски;

  • - наличие и прочность крепления разъемов;

  • - отсутствие следов коррозии, отсоединившихся или слабо закрепленных элементов.

Если хотя бы одно из условий не выполняется, то БЛОК бракуется и дальнейшая поверка не производится.

7.2 Подготовка к работе

Перед выполнением поверки проводятся технические и организационные мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования.

При проведении поверки Блок используются следующие изделия.

Измерительный блок:

  • - блок БС-ДПС/M-CAN или БС-ДПС/М-БЗС-CAN.

Вспомогательные блоки:

  • - ячейка вывода;

  • - ячейка ЭК СНС или ЭК СНС-01;

  • - ячейка Шлюз CAN или Шлюз CAN-01.

Допускается использование вспомогательных блоков из других комплектов БЛОК.

Собирается схема поверки в соответствии с приложением А. Включается блок БС-КПА/БЛОК. Запускается программа «APPI_stand.exe». В меню «Настройка» выбирается подменю «Скорость CAN1» и задается значение «100 кбит/с». Затем выбирается подменю Скорость CAN4» и задается значение1 (50, 100, 250 кбит/сек и т.п.), соответствующее скорости обмена в общесистемной линии CANBUS. В меню «Настройка» выбирается подменю «Источник питания» и устанавливается «50 В». В меню «Окна» выбирается «Напряжение». В появившемся окне «Напряжение» выбирается « 50 » (рисунок 1).

Примечание 1 - Значения 50, 100, 250 кбит/сек и т.п., устанавливаются исходя из принадлежности БЛОК к тому или иному типу подвижного состава.

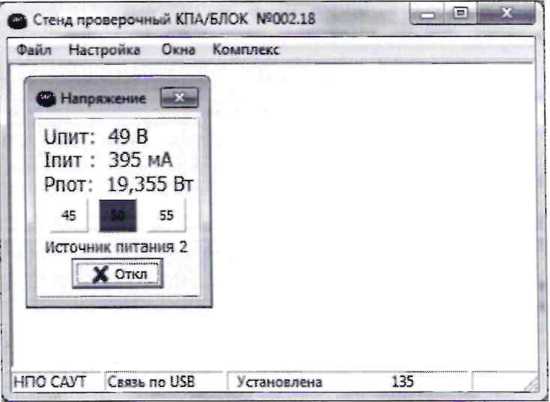

Рисунок 1. Окно выбора напряжения питания.

На экране монитора 5.2 появится загрузочное окно. (Измененная редакция, Изм. № 1, № 2).

7.3 Идентификация программного обеспечения.

В меню «Окна» выбрать «Имитация сигналов». В появившемся окне «Имитация внешних сигналов» выбирается вкладка «№ версий». В блоке «Настройка» выбирается «БЛОК» и нажимается кнопка «Отключено». После этого нажимается кнопка «Запрос». Дождаться появления идентификационных данных ПО. Идентификационные данные ПО должны совпадать с указанными в таблице 3:

Таблица 3

Название

Версия

БС-ДПС-CAN

Не ниже 1.0 00

Если считанные данные не совпадают с данными таблицы 3, то БЛОК бракуется и дальнейшая поверка не продолжается.

(Измененная редакция, Изм. № 1).

7.4 Опробование

При проведении первичной поверки в меню «Окна» выбирается вкладка «Имитация внешних сигналов», в появившемся окне выбирается меню «МПХ». В меню «МПХ» нажимается кнопка «Отключено», затем - кнопка «Один».

В раскрывающемся меню выбирается «Число зубьев ДПС» и вводится значение 42, нажимается кнопка «Запись». Исходя из принадлежности поверяемого комплекта к тому или иному типу подвижного состава, аналогичным образом поочередно произвести запись соответствующих значений параметров «Тип локомотива», «Диаметр бандажа колеса 1, мм», «Диаметр бандажа колеса 2, мм» и для конфигурируемой ячейки Вывод (версия 90.0 и выше) «Конфигурация модуля Вывод» (рисунок 2). Затем окно «Имитация внешних сигналов» закрывается.

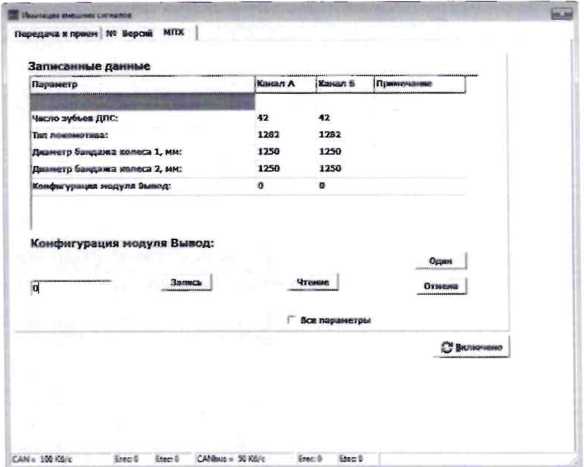

Рисунок 2. Окно «Имитация внешних сигналов», на примере ввода значений параметров для 2ЭС6.

При проведении периодической поверки и первичной поверки после ремонта, параметры, записанные в блок БС-ДПС, считываются с помощью программы «APPI_stand.exe» следующим образом: в меню “Окна” выбирается “Имитация сигналов”, в появившемся окне выбирается вкладка «МПХ» (рисунок 3).

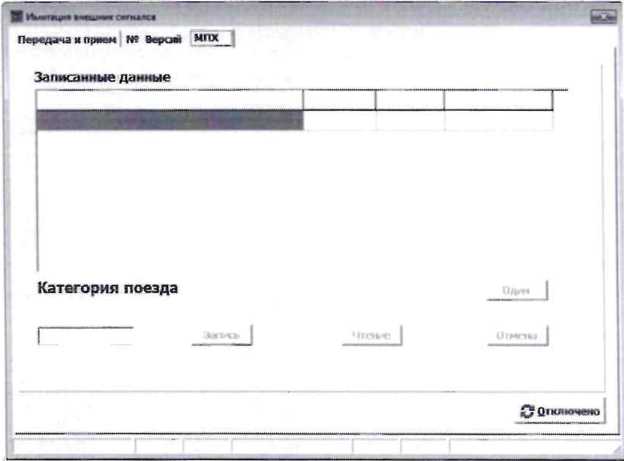

Рисунок 3. Окно «Имитация внешних сигналов», вкладка «МПХ».

Нажимается кнопка «Отключено» - при этом надпись на кнопке меняется на «Включено»: кнопки «Запись», «Чтение», «Отмена», «Один» становятся активными (рисунок 4).

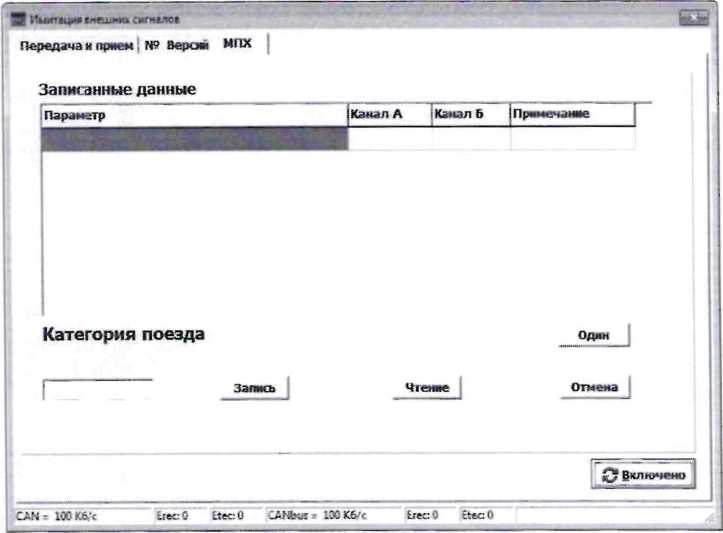

Рисунок 4. Окно «Имитация внешних сигналов», вкладка «МПХ».

Нажимается кнопка “Чтение” при этом происходит считывание параметров запрограммированных в блок БС-ДПС.

В меню «Окна» нажимается «Скорость». Появится окно «Имитация скорости» (Рисунок 5). Нажимается кнопка «»>». В меню «ИДПС» выбирается «2». Нажимается кнопка «Чтение». В поле ввода «Бандаж № 1» и «Бандаж №2» должно появиться значение, отличное от нуля. Задается бегунком значение скорости «Vy», отличное от нуля и не превышающее 300 км/ч. Контролируется индикация «Vy» на Мониторе 5.2. Если индикация скорости отсутствует, то БЛОК бракуется и дальнейшая поверка не производится.

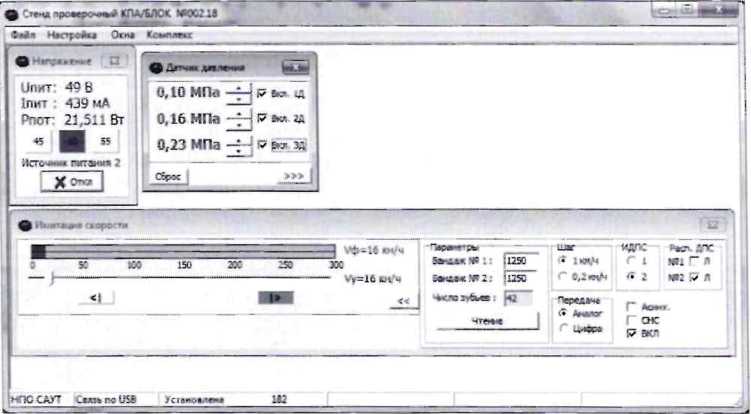

Рисунок 5. Окно «Имитация скорости».

Исходя из принадлежности поверяемого комплекта к тому или иному типу подвижного состава произвести одну из проверок. Для исполнений, где значения давления передается по линии RS-DD в меню «Окна» нажимается «RSDD». Появится окно «Датчик давления». В этом окне устанавливаются галочки напротив «Вкл. 1Д», «Вкл. 2Д» и «Вкл. ЗД». Кнопками «А» и «▼» устанавливается давление датчиков отличное от нуля. Контролируется индикация давления на Мониторе 5.2. Если индикация давления отсутствует, то БЛОК бракуется и дальнейшая поверка не производится.

Для исполнений, где значение давления передается по линии CANBUS в меню «Окна» нажимается «Имитация сигналов». В этом окне выбирается вкладка «Передача и прием» (Рисунок 6). Затем в подменю «Настройка» выбирается «CANBUS» и нажимается кнопка «Отключено». В подменю «УКТОЛ» устанавливаются галочки напротив «УР», «ТЦ» и «ТМ», движками задаются давления, отличные от нуля, в подменю «УКТОЛ» устанавливается галочка «Вкл.УКТОЛ». Нажимается кнопка «Включено» и закрывается окно «Имитация внешних сигналов». Если индикация давления отсутствует, то БЛОК бракуется и дальнейшая поверка не производится.

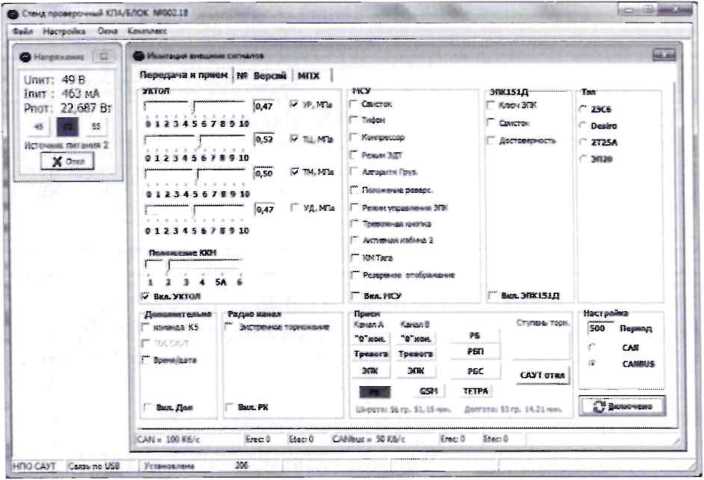

Рисунок 6. Окно «Имитация сигналов».

(Измененная редакция, Изм. № 1, №2).

7.5 Определение абсолютной погрешности преобразования скорости

Абсолютная погрешность преобразования скорости определяется расчетным методом путем сравнения расчетной и измеренной скоростей движения.

БЛОК измеряет скорость движения в диапазоне от 0 до 300 км/ч, с дискретностью 1 км/ч.

В меню «Окна» нажимается «Скорость», затем в окне «Имитация скорости» (см. Рисунок 5) в подменю параметра «Шаг» выбирается значение «0,2 км/ч», затем в подменю параметра «Передача» выбирается значение «Аналог». Бегунком задается скорость 30 км/ч. Считываются показания частотомера, установленного в режиме измерений частоты с включенным фильтром низких частот (далее - ФНЧ), и измеренное значение скорости, индуцируемое на экране монитора 5.2.

Абсолютная погрешность преобразования скорости вычисляется по формуле (1):

(1), где vU3M~ значение скорости, считанное с экрана монитора 5.2, км/ч; vpac4 - расчетное значение скорости, км/ч, вычисленное по формуле (2):

vDI ч = 3,6• я---—--f , км/ч                               (2),

расч          1000

где D - диаметр бандажа, мм (определяется автоматически в окне «Имитация скорости»); f - частота следования импульсов датчика угла поворота (показания частотомера), Гц; л - принимается равным 3,141592654 (для получения точного результата измерений число л необходимо принимать с точностью до 9-го знака); к - количество зубьев датчика скорости (определяется автоматически в меню «Имитация скорости» в подменю «Число зубьев»).

Измерения проводятся в точках 30, 75,150, 225 и 300 км/ч.

После проведения измерений бегунком задать скорость «Vy» = 0 км/ч.

Если абсолютная погрешность измерений скорости превышает ±1,2 км/ч, то БЛОК бракуется и дальнейшая поверка не производится.

(Измененная редакция, Изм. № 1).

7.6 Определение абсолютной погрешности преобразования пройденного пути.

Абсолютная погрешность преобразования пройденного пути определяется методом прямых измерений, путем подключения БЛОК к БС-КПА/БЛОК. БС-КПА/БЛОК имитирует сигналы от датчика поворота колесной пары.

Перед включением имитации скорости рассчитывается координата старта по формуле (3):

=х-1000 + р-100 + /г, м                               (3),

где х - целое число километров (км); р - целое число пикетов (пк); h - целое число метров (м), SHa4 -координата начала отсчета пройденного пути, х, р и h - отображаются в окне монитора перед буквами «км», «пк» и «м» - соответственно.

Частотомер переводится в режим счета импульсов со включенным ФНЧ. В окне «Имитация скорости» снимается галочка «ВКЛ» и устанавливается скорость 40 км/ч. После этого устанавливается галочка «ВКЛ». Следует убедиться в наличии индикации скорости на экране монитора 5.2. Выдержав БЛОК не менее 10 секунд, убрать галочку «ВКЛ». После этого производится расчет конечной координаты по формуле (4):

= х ‘ 1000 + р • 100 + h, м                                    (4),

где х - целое число километров (км); р - целое число пикетов (пк); h - целое число метров (м), SKOH -координата конца отсчета пройденного пути; х, р и h - отображаются в окне монитора перед буквами «км», «пк» и «м» - соответственно.

Пройденный путь определяется, как разность между координатами конца и начала отсчета по формуле (5):

^изм         ~ $нач | ’ М                                              (^)-

По количеству принятых частотомером импульсов рассчитывается теоретический пройденный путь по формуле (6):

Л' D

(6),

, м

част кЛШ

где D - диаметр бандажа колеса, мм; к - количество зубьев датчика; N - число принятых частотомером импульсов.

Абсолютная погрешность преобразования пройденного пути определяется как разность между измеренным пройденным путем и теоретически рассчитанным по формуле (7):

Д = +(^-^),м                         (7).

Измерения повторяются трижды.

Абсолютная погрешность измерений пройденного пути не должна превышать

± (2+1,25-10'3-SM4M) м. Если погрешность измерений пути превышает ± (2+1,25-10'3-SMjM) м, то БЛОК бракуется и дальнейшая поверка не производится.

(Измененная редакция, Изм. № 1).

Проверка правильности отображения результатов измерений давления.

Исходя из принадлежности поверяемого БЛОК к тому или иному типу подвижного состава, произвести одну из проверок.

  • 7.7.1 Проверка по линии передачи данных RS-DD. (Для исполнений, где значения давления передаются по линии RS-DD)

Проверка правильности отображения давления производится путём сравнения значения давления, отображаемого Монитором 5.2, со значением давления, передаваемым в цифровую линию связи.

В меню «Окна» нажать «RSDD». Появится окно «Датчик давления». В этом окне поставить галочки напротив «Вкл. 1Д», «Вкл. 2Д» и «Вкл. ЗД». Кнопками «А» и «▼» установить давление датчиков 0,00 МПа. Проверить правильность отображения давления на Мониторе 5.2 при следующих значениях: 0,25; 0,50; 0,75 и 1,00 МПа. Нажать кнопку «Сброс». Абсолютная погрешность отображения давления датчика вычисляется по формуле (8). Если абсолютная погрешность отображения давления датчика превышает ±0,01 МПа, то БЛОК бракуется и дальнейшая поверка не производится.

(Измененная редакция, Изм. № 1,№ 2).

  • 7.7.2 Проверка по линии передачи данных CANBUS. (Для исполнений, где значения давления передаются по линии CANBUS)

В меню «Окна» нажать «Имитация сигналов», выбрать вкладку «Передача и Прием» (Рисунок 3). Затем в подменю «Настройка» выбрать «CANBUS» и нажать кнопку «Отключено». В подменю «УКТОЛ» поставить галочки напротив «УР», «ТЦ» и «ТМ», движками установить давление датчиков 0,00 МПа . В подменю «УКТОЛ» поставить галочку «Вкл.УКТОЛ». Проверить правильность отображения давления на Мониторе 5.2 при следующих значениях: 0,25; 0,50; 0,75 и 1,00 МПа. Абсолютная погрешность отображения давления датчика вычисляется по формуле (8).

Д =

(8),

где Роюбр - давление, отображаемое на экране монитора, МПа, Рзад - давление, заданное в программе «APPI_stand.exe», МПа.

Если абсолютная погрешность отображения давления датчика превышает ±0,01 МПа, то БЛОК бракуется и дальнейшая поверка не производится.

(Измененная редакция, Изм. № 1, №2).

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки заносят в протокол поверки, рекомендуемая форма которого приведена в приложении Б.

При положительном результате поверки выписывается свидетельство о поверке.

При отрицательном результате поверки выписывается извещение о непригодности с указанием причин непригодности.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ А

(обязательное)

Ячейка ЭК СНС подключается б разъём PC-СAN.

Рисунок А. 1 - Схема поверки БЛОК

Обозн.

Наименование

Кол.

1

Кабель 11Г.28.34.00

1

2

Кабель 11Г.28.22.00

1

3

Кабель 11Г.28.03.00

1

4

Кабель 11Г.28.19.00

1

5

Кабель USB

1

Hz

Частотомер электронно-счетный 43-85/3

1

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Форма протокола поверки

Протокол поверки №_______

Измеритель параметров ИП-БЛОК в составе:

Блок БС-ДПС-М зав. №__________

Ячейка Шлюз CAN (или Ячейка Шлюз CAN-01) зав. №___________

Ячейка ЭК СНС (или Ячейка ЭК СНС-01) зав. №___________

Ячейка вывода      зав. №___________

Принадлежит__________________________________________________

Эталонные средства поверки:_______________________________________

Таблица Б.1 - Условия проведения поверки

- температура окружающего воздуха,0 С

- относительная влажность, %

- напряжение питания постоянного тока, В

Результат внешнего осмотра______________________________

соответствует, не соответствует

Результат опробования_____________________

соответствует, не соответствует

Результат идентификации программного обеспечения_____________________

соответствует, не соответствует

Таблица Б.2 - Результаты определения погрешности измерения скорости

Диаметр бандажа, мм

Измеренное значение скорости на экране монитора, Уизм, км/ч

Результаты измерений

Частота следования импульсов ДПС f, Гц

Скорость движения

Урасч., км/ч

Абсолютная погрешность Д, км/ч

30

75

150

225

300

Таблица Б.З - Результаты определения погрешности измерения пути

Диаметр бандажа

D, мм

Имп. от

ДПС

N4aCT, ед

Теор. пройденный ПуТЬ S-jcop, М

Начальная координата

Конечная коо

рдината

Измер. путь

Абс. погр. Д, м

X

Р

h

SHa4, м

X

Р

h

Бконеч, М

Таблица Б.4 - Результаты определения правильности отображения давления на мониторе БЛОК

Рзад» МПа

Ротобр, МПа

Д, МПа

Проверка по линии передачи данных RS - 485.

0,00

0,25

0,50

0,75

1,00

Проверка по линии передачи данных CAN.

0,00

0,25

0,50

0,75

1,00

Заключение______________ Поверку провел_________/___________

годен / не годен                        подпись        ФИО

Дата поверки «___»__________________20___г.

(Измененная редакция, Изм. № 1).

Лист регистрации изменений

Номера листов (страниц)

Всего листов

Подп.

Дата

Изм

Измененных

замененных

новых

аннулиро

ванных

(страниц) в докум.

докум.

(Измененная редакция, Изм. № 1).
