Методика поверки «Микрометры типа МК» (Код не указан!)
Из Выпуска 07 1950 г.
СССР
МЕРЫ И ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ, УТВЕРЖДЕННЫЕ И ДОПУЩЕННЫЕ КОМИТЕТОМ К ВЫПУСКУ В ОБРАЩЕНИЕ И ПРИМЕНЕНИЮ В СССР
Комитет по делам мер измерительных приборов при
Совете Министров
СССР
АТИКРОМЕТРЫ ТИПА МК, классов точности 0; .1 и 2, с ценой деления 0,01 мм с диапазоном измерения 25 мм и верхними пределами измерения 25; 50; 75; 125; 150; 175; 200; 225; 250; 275; 300; 325 и 350 мм; с диапазоном измерения 50 мм и верхними пределами измерения 150; 200; 300 и 350 мм и с диапазоном измерения 100 лл и верхними пределами измерения 400; 500; 600; 700; 800; 900 и 1000 м.м
НАЗНАЧЕНИЕ
Микрометры типа МК предназначаются для измерения наружных размеров изделий.
ОПИСАНИЕ

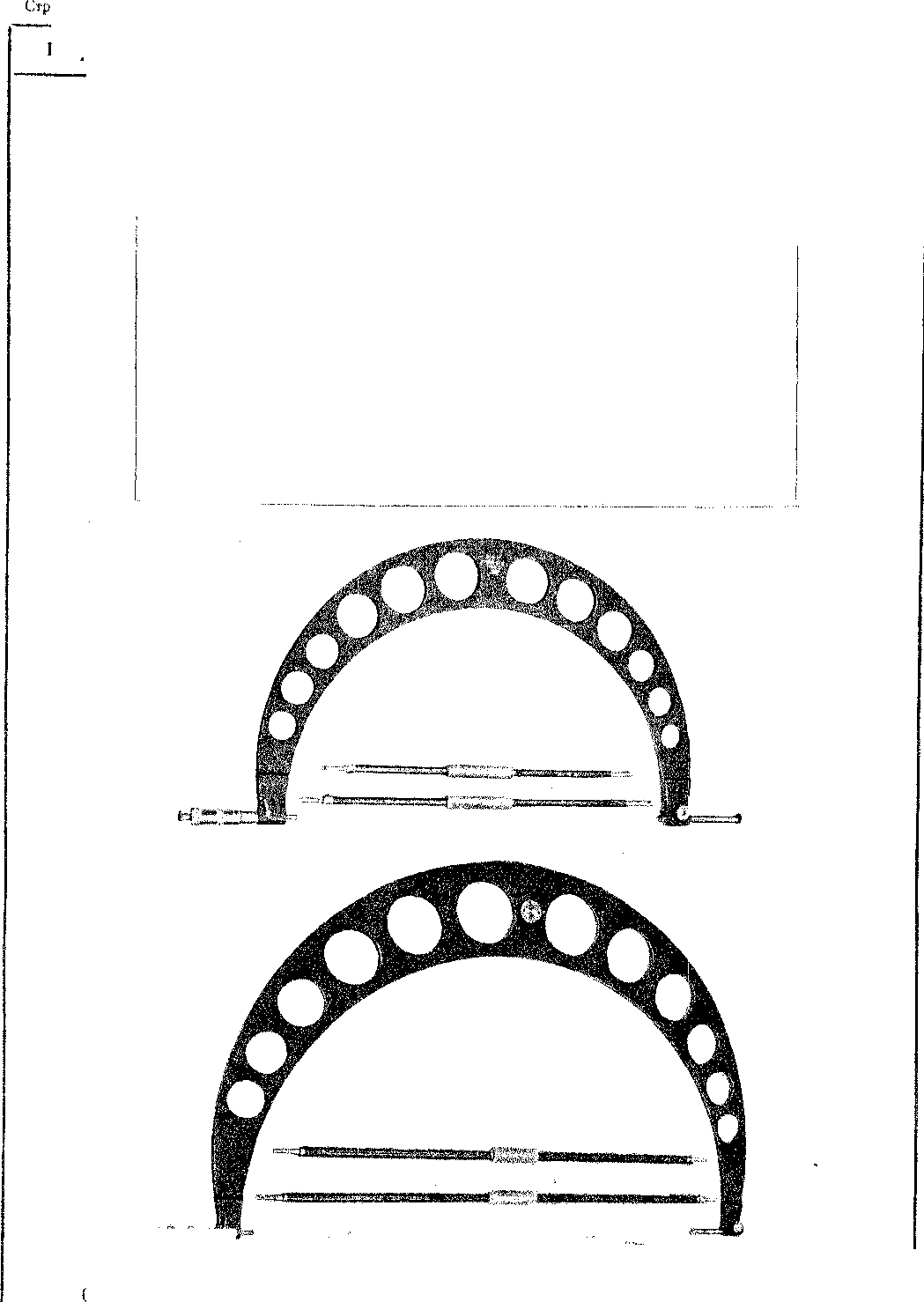

Микрометр состоит из стальной или чугунной скобы, на одном конце которой закреплена пятка с торцевой измерительной поверхностью, а на другом конце — стебель с направляющей и рез........... втулками, в которых движется микрометрический винт,
оканчивающийся второй торцевой измерительной поверхностью.
Микрометры ины МК •
Для компенсации износа резьбы служит ганка, навинчивающаяся на разрезную резьбовую втулку.
Для обеспечения постоянства измерительного усилия микрометр снабжен трещоткой.
Тип прибора утвержден и допущен к выпуску в обращение и применению в СССР приказом Председателя’ Комитета по делам мер и измерительных приборов при Совете Министров СССР от 2 июля 1949 г. за № 141 и внесен в Государственный реестр.
Закрепление микровинта на требуемом размере осуществляется при помощи стопорного приспособления...............в виде гайки, стопорного кольца или’эксцентрика.
Перемещения микровинта, соответствующие полным оборотам, отсчитываются по шкале стебля, а перемещения, соответствующие частям оборота, отсчитываются по шкале барабана.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Шаг винта 0,5 мм.
Цена деления шкалы барабана 0,01 мм.
Пределы измерения и"погрешности показаний:
|
Ус л о в н о е о б о знатен» с |
Пределы измерения и мм |
С у м м а рн а я'по гр е ш н ос ть микрометров 1-го класса точности в микронах |
|
МК- 25 |
0.......... 25 |
:± 4 |
|
МК- 50 |
25............ 50 ' |
-t 4 |
|
Ж- 75 |
50.......- 75 |
■1..... 4 |
|
МК- 100 |
75-100 |
. ± 4 |
|
МК- 125 |
100 - 125 |
.....- 5 |
|
МК1-150 |
100 -150 |
± 5 |
|
МК- .150 |
125—150 |
-!- 5 |
|
МК- 175 |
150—175 |
6 |
|
МК- 200 |
175—200 |
О |
|
МК1-200 |
150-.....200 |
'■ |
|
МК- 225 |
200............225 |
■ 7 |
Стр' 3
Госреестр № 287
Микрометры типа МК
Продолжение
|
Условное обозначение |
Пределы измерения в мм |
Суммарная погрешность микрометров 1-го класса точности в микронах | |
|
МК 1-250 |
200-250 |
-i..... 1 | |
|
МК -250 |
225.....250 |
-+- 7 | |
|
МК -275 |
250-275 |
х... 7 | |
|
МК1-300 |
250 300 |
Р 7 | |
|
МК -300 |
275—300 |
+ 7 | |
|
МК -325 |
300—325 |
+- 3 | |
|
М К1-350 |
300- 350 |
8 | |
|
МК -350 |
325-350 |
8 | |
|
МК2-400 |
300.......400 |
■ 8 | |
|
МК2-500 |
400.....500 |
:■ Н > | |
|
МК2-600 |
500—600 |
, 12 | |
|
М К2-700 |
600.......700 |
- 1 1 | |
|
МКС-800 |
700............800 |
- 16 | |
|
М К2-900 |
800.....900 |
18 | |
|
МК2-1000 |
900........1000 |
?(1 | |
Микрометры nd'iiCMK
Lv ib.l-peiinu,, ri, у микримоТ|ЮН (I.,,, 1-..1Н.М-ГН и US.-i рак: '.H'lll,iiil’,
.. \ .МП1,р..Щ'1|>иц второго K./IJCC.-I - в .IB;> бо.п.цц С\ Ч Л?;| |)1М >11 1,оГ-)(.|||||ОС I II микрометров верного класса. ‘ ь
МАРКИРОВКА
На скобе микрометра нанесены;
-
1) м а р ка за во да -изго т о ви т еля;
-
2) заводский номере
* 3) пределы измерения;
4) цена деления (0,01 мм).
1.....1а установочных мерах нанесены:
!) марка завода-изготовите.’1я;
-
2) номинальный размер установочной меры;
-
3) класс точности микрометр;:).
КОМПЛЕКТНОСТЬ
В комплект входят:
I') микрометр;
г2) установочная мера (для микрометров от МК-50 до МК-1000);
3) заводский аттестат с указанием класса точности микрометра; -Г) укладочный ящик.
ПОВЕРКА
Государственная поверка микрометров типа МК при выпуске из производства и ремонта, а также находящихся в обращении, производится по Инструкции 47—48 Комитета ио делам мер и измерительных приборов при Совете Министров СССР.
Этой же инструкцией следует руководствоваться при ведомственной поверке.
/ iMopu и изчс-р1ггелы1ые прибери», вып. VI).
49
