Методика поверки «Газоанализаторы индивидуальные ДЕГА» (ЯРКГ2.840.027МП)
ГАЗОАНАЛИЗАТОРЫ ИНДИВИДУАЛЬНЫЕ ДЕГА
МЕТОДИКА ПОВЕРКИ
ЯРКГ2.840.027МП
Москва 2008
Настоящая методика поверки распространяется на газоанализаторы индивидуальные ДЕГА (в дальнейшем - газоанализаторы), выпускаемые ООО БЮРО АНАЛИТИЧЕСКОГО ПРИБОРОСТРОЕНИЯ "ХРОМДЕТ-ЭКОЛОГИЯ" в соответствии с техническими условиями РКГ 2.840.027 ТУ и устанавливает методы и средства первичной и периодической поверок газоанализаторов при выпуске и в процессе эксплуатации.
Межповерочный интервал - один год.
1 ОПЕРАЦИИ ПОВЕРКИ
-
1.1 При проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1
Наименование операции поверки |
Номер пункта методики поверки |
Обязательность проведения операции при проведении поверки: | |
Первичной |
Периодической | ||
Внешний осмотр |
5.1 |
Да |
Да |
Опробование |
5.2 |
Да |
Да |
Проверка срабатывания сигнализации |
5.3 |
Да |
Да |
Проверка основной погрешности |
5.4 |
Да |
Да |
Определение времени установления показаний |
5.5 |
Да |
Да |
-
1.2. Если при проведении какой-либо операции поверки получен отрицательный результат, дальнейшая проверка прекращается.
-
1.3. При проведении поверки должны выполняться следующие требования безопасности:
-
- к работе должны допускаться лица не моложе 18 лет, прошедшие вводный инструктаж;
-
- должны выполняться правила техники безопасности для защиты персонала от поражения электрическим током согласно классу III ГОСТ 12.2.007.0-75;
-
- должны выполняться правила техники безопасности в соответствии с “Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 10-115-96);
-
- не допускается сброс ПГС в атмосферу рабочих помещений;
-
- помещение должно быть оборудовано вытяжкой.
2 СРЕДСТВА ПОВЕРКИ
При проведении поверки должны применяться указанные ниже средства.
-
- термометр ТЛ-4, ГОСТ 28498-90.
-
- психрометр аспирационный электрический М-34, ТУ 25-1607.054-85. Диапазон измерений 10 - 100%.
-
- барометр-анероид специальный БАММ-1. Диапазон измерений 80 -106 кПа, погрешность измерений ± 200 Па, ТУ 25-04-1513-79.
-
- генератор газовых смесей ГГС-03-03, ШДЭК. 418313.001 ТУ, в комплекте с ГСО-ПГС CO/N2, NO2/N2, H2S/N2 в баллонах под давлением по ТУ 6-16-2956-92 .
-
- генератор ТДГ-01 в комплекте с ИМ сероводорода по ИБЯЛ.418319.013 ТУ, ИМ диоксида серы по ИБЯЛ.418319.013 ТУ, ИМ диоксида азота по ИБЯЛ.418319.013 ТУ.
-
- ГСО-ПГС СН4 в воздухе в баллонах под давлением по ТУ 6-16-295692.
-
- поверочный нулевой газ (воздух) в баллоне под давлением, ТУ 6-21-582.
-
- индикатор расхода-ротаметр РМ-А-0.083 УЗ по ТУ 25-02.070213-82, Кл. 4
-
- вентиль тонкой регулировки АПИ 4.463.008.
-
- секундомер СОПпр-2а-3-221, ГОСТ 25336-82.
-
- трубка фторопластовая Ф4-Д по ТУ6-05-987-79.
Примечание:
-
- все средства поверки должны иметь действующие свидетельства о поверки и аттестаты;
-
- допускается применение других средств поверки, метрологические характеристики не хуже указанных.
3 УСЛОВИЯ ПОВЕРКИ
-
3.1 Параметры окружающей среды:
-
- температура окружающего воздуха, оС 20 ± 5
-
- относительная влажность окружающего воздуха, % от 30 до 80
- атмосферное давление, кПа от 84,4 до 106,7
-
3.2 При проведении поверки приборы не должны подвергаться тряске, ударам, воздействию внешних электромагнитных полей, превышающих фоновые.
-
3.3 ГСО-ПГС в баллонах под давлением должны быть выдержаны в помещении, в котором производится поверка в течение 24 часов.
4 ПОДГОТОВКА К ПОВЕРКЕ
Перед проведением поверки следует:
-
- проверить комплектность газоанализатора в соответствии с Руководством по эксплуатации ЯРКГ 2.840.027 РЭ;
-
- подготовить газоанализатор в соответствии с руководством по эксплуатации ЯРКГ 2.840.027 РЭ;
-
- собрать схему поверки согласно рис. 1.
5 ПРОВЕДЕНИЕ ПОВЕРКИ
-
5.1. Внешний осмотр
При внешнем осмотре должно быть установлено:
-
- отсутствие механических повреждений, которые могут влиять на работоспособность прибора;
-
- наличие маркировки газоанализатора в согласно требованиям руководства по эксплуатации ЯРКГ 2.840.027РЭ;
-
- исправность органов управления и настройки.
Газоанализатор считается выдержавшим внешний осмотр, если он отвечает перечисленным выше требованиям.
-
5.2. Опробование
При нажатии кнопки включения с надписью ДЕГА (короткое нажатие) происходит включение газоанализатора, на индикаторе последовательно появляются надписи ДЕГА ХРОМДЕТ, формулы определяемых компонентов и начинается процесс самотестирования, по окончании которого на индикаторе появляется запрос "УСТАНОВИТЬ НОЛЬ НА ВОЗДУХЕ?". После этого газоанализатор переходит в режим измерения. В режиме ИЗМЕРЕНИЯ на индикаторе отображаются результаты измерения концентрации компонентов, единицы измерения концентрации, химическая формула определяемого компонента, индикатор состояния аккумуляторной батареи и индикатор работы (пульсирующее сердце в верхнем левом углу индикатора). Коротким нажатием кнопки включения с надписью ДЕГА проверьте работу подсветки индикатора. Выключение подсветки происходит автоматически через 2 мин после включения
-
5.3. Проверка срабатывания сигнализации
Проверка срабатывания сигнализации производится следующим образом:
-
- проверьте значение Порога 1 и Порога 2 для измеряемых компонентов, нажав на кнопку ИНФО;
-
- на вход газоанализатора, включенного в газовую схему по рис. 1 в течение не менее 3 минут подайте ПГС № 3 соответствующего компонента (концентрация измеряемого компонента в ПГС должна быть выше установленных Порогов сигнализации;
-
- фиксируйте показания индикатора при каждом включении сигнализации.
Результаты проверки считаются положительными, если показания индикатора при срабатывании сигнализации соответствуют установленным Порогам.
5.4.Определение основной погрешности газоанализатора.
5.4.1. Определение основной погрешности производится в следующей последовательности:
Перечень ПГС, применяемых при поверке, приведен в ПРИЛОЖЕНИИ 1 таблица 1.
На вход газоанализатора, включенного в газовую схему по рис.1, подают ГСО-ПГС в последовательности №№ 1-2-3-2-1-3 в соответствии с измеряемым веществом. Продолжительность подачи каждой смеси 3 мин.
Фиксируют установившиеся показания газоанализатора при подаче каждой ПГС.
Для ПГС № 2 (для кислорода и метана ПГС № 3) рассчитывают основную приведенную погрешность, в %, по формуле:
Yt
100
(1)
где Ci - измеренное значение массовой концентрации (объемной доли) измеряемого компонента для ПГС № 2 (для кислорода и метана ПГС № 3), мг/м3 (%);
C0 - действительное значение массовой концентрации (объемной доли) измеряемого компонента в ПГС, мг/м3 (%), массовая концентрация измеряемого компонента в ПГС в мг/м3 рассчитывается с использованием формулы и коэффициентов, приведенных в ПРИЛОЖЕНИИ 1;
Ck - верхний предел поддиапазона измерений, для которого нормированы пределы допускаемой основной приведенной погрешности (см. таблицу 2).
Основную относительную погрешность, в %, для ПГС № 3 (для всех компонентов, кроме кислорода и метана) рассчитывают по формуле:
C -C8t = C C0 -100 (2)
CoРезультаты испытаний считаются положительными, если основная погрешность газоанализатора не превышает пределов, приведенных в ПРИЛОЖЕНИИ 1 таблица 2
5.5. Определение времени установления показаний допускается производить одновременно с определением основной погрешности в следующем порядке:
-
- на вход газоанализатора (схема рис.1) подают ГСО-ПГС № 3,
-
- фиксируют установившиеся показания газоанализатора;
-
- вычисляют значение концентрации равное 0, 9 от установившихся показаний газоанализатора;
-
- вторично подают на вход газоанализатора ГСО-ПГС № 3, включают секундомер и фиксируют время достижения рассчитанной выше концентрации.
Результаты считаются положительными, если время установления показаний не превышает 60 секунд.
6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
-
6.1 Результат поверки оформляются протоколом и свидетельством о поверке установлено формы по ПР50.2006-94.
-
6.2 Сведения о первичной поверке заносятся в раздел 5 Паспорта на газоанализатор ЯРКГ 2.840.028ПС.
-
6.3 При отрицательных результатах поверки газоанализатор не допускают к применению и выдают извещение о непригодности установленной формы по ПР 50.2.006-94.

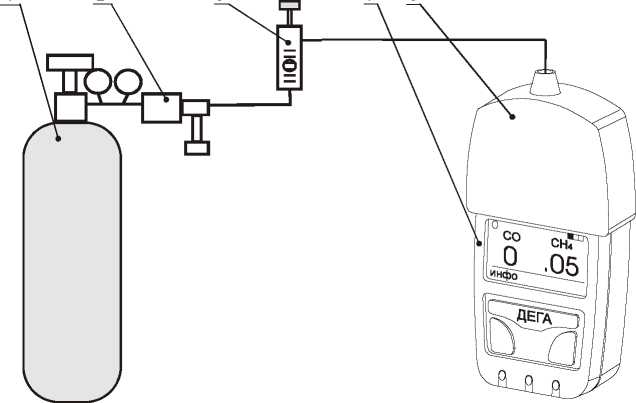

Рис. 1. Схема подачи ПГС
1 - баллон с ПГС; 2 - вентиль; 3 - индикатор расхода;
4 - газоанализатор; 5 - градуировочная насадка
ПРИЛОЖЕНИЕ 1 Таблица 1 Перечень ПГС, применяемых при проведении поверки газоанализатора
Детектор (измеряемый компонент) |
Диапазон измерений, мг/м3 (млн 1) |
Номинальное значение объемной доли целевого компонента в ПГС, млн-1* |
Источник получения ПГС | ||
ПГС № 1 |
ПГС №2 |
ПГС № 3 | |||
Метан СН4* |
(0 - 2,2)% |
ПНГ |
(1,1±0,25)% |
(2,0±0,2)% |
Баллон с ПГС СН4-воздух |
Оксид углерода (СО) |
0 - 200 (0 - 172) |
ПНГ |
17±2 |
164±10 |
Баллон с ПГС СО -воздух |
Сероводород (H2S) |
0 - 30 (0 - 21) |
ПНГ |
2,2±0,3 |
18±3 |
ГГС-03-03 в комплекте с ГСО-ПГС состава H2S -азот в баллоне под давлением № 428388 (для 1 диапазона - генератор ТДГ-01 в комплекте с ИМ сероводорода по ИБЯЛ.418319.013 ТУ |
Диоксид серы (SO2) |
0 - 25 (0 - 9,4) |
ПНГ |
3,8±0,5 |
8,4±1,0 |
ГГС-03-03 в комплекте с ГСО-ПГС состава ЗО2 - азот в баллоне под давлением № 4036-87 (для 1 диапазона -генератор ТДГ-01 в комплекте с ИМ диоксида серы по ИБЯЛ.418319.013 ТУ |
Диоксид азота NO2 |
0 - 10 (0 - 5,2) |
ПНГ |
1,0±0,15 |
4,20±0,40 |
Генератор ТДГ-01 с ИМ диоксида азота по ИБЯЛ.418319.013 ТУ |
Кислород (О2) |
(0 - 25)% |
ПНГ |
(15,0±0,5)% |
(24,0±0,5)% |
Баллон ПГС азот / кислород |
* При градуировке термокаталитического детектора по компоненту, отличному от метана, объемные доли компонента в ПГС №2 и ПГС №3 должны соответствовать (25±5) и (45±5) % НКПР компонента, по которому отградуирован термокаталитический детектор.
Значение массовой концентрации целевого компонента в ПГС в мг/м3 С0 при температуре 20ОС и давлении 101,3 кПа рассчитывают по формуле:
Со= CwKгде C0V - объемная доля в млн-1;
К0 - коэффициент, равный 1,165 для СО; 1,42 для H2S; 2,66 для SO2; 1,91 для NO2.
Таблица 2
Метрологические характеристики газоанализаторов
Определяемый компонент |
Диапазон измерений, мг/м3 (%) |
Основная приведенная погрешность, % |
Основная относительная погрешность, % |
Метан (СН4) Другие горючие компоненты |
(0 - 2,2)% соответствует (0 - 50)% НКПР |
10% | |
Оксид углерода |
0 - 20 |
±20 |
- |
(CO) |
20 - 200 |
- |
±20 |
Сероводород (H2S) |
0 - 3 |
±20 |
- |
3 - 30 |
- |
±20 | |
Диоксид серы |
0 - 10 |
±20 |
- |
(SO2) |
10 - 25 |
- |
±20 |
Диоксид азота |
0 - 2 |
±20 |
- |
(NO2) |
2 - 10 |
- |
±20 |
Кислород (O2) |
(0 - 25)% |
±2,5 |
- |
