Методика поверки «Вычислители количества теплоты ВКТ-9» (ТНРВ.400880.101 Д5)

Методика поверки

Тип документа

Вычислители количества теплоты ВКТ-9

Наименование

ТНРВ.400880.101 Д5

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



0КПД2 26.51.52

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

Вычислители количества теплоты ВКТ-9

Методика поверки

ТНРВ.400880.101 Д5

Санкт-Петербург

Настоящая методика распространяется на вычислители количества теплоты ВКТ-9 (в дальнейшем - вычислители) и устанавливает методы и средства их первичной и периодической поверки.

Вычислители подлежат первичной поверке перед вводом в эксплуатацию или при выпуске из производства и после ремонта, связанного с нарушением оттиска клейма поверителя, а также периодической поверке в процессе эксплуатации.

Интервал между поверками- 4 года.

1. Операции поверки

При проведении поверки должны быть выполнены следующие операции:

  • - внешний осмотр (6.1);

  • - идентификация программного обеспечения (6.2);

  • - опробование (6.3);

  • - определение (контроль) метрологических характеристик (6.4).

В случае получения отрицательных результатов при проведении какой-либо операции поверка прекращается.

2. Средства поверки

При проведении поверки должны применяться эталоны (средства поверки), указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

Наименование и тип средства поверки и оборудования; обозначение документа, регламентирующего технические требования и (или) метрологические и технические характеристики средства поверки и оборудования

Внешний осмотр

6.1

-

Идентификация программного обеспечения

6.2

-

Опробование

6.3

Определение (контроль) метрологических характеристик

6.4

  • 1. Стенд СКС6. Количество импульсов в серии - 16; постоянный ток 4 мА, пг ± 0,003 мА; 10 и 20 мА, пг ± 0,009 мА.

  • 2. Мера электрического сопротивления РЗ026-2. Диапазон сопротивлений (0,1 - 111111,1) Ом, кт 0,005/1,5-10’6-2 шт.

  • 3. Магазин сопротивлений Р4831, (0,1 -111111,11) Ом, кт 0,02/2-10’6.

  • 4. Технологический коммутационный модуль ТКМ-911

  • 5. Компьютер и сервисное ПО «Конфигуратор приборов. Поверка ВКТ-9»1 2

Примечание:

том числе, позволяющих автоматизировать процесс поверки с применением прикладного программного обеспечения.

Эталоны (средства поверки) должны быть аттестованы (поверены) в установленном порядке.

3. Требования к квалификации поверителей

Поверка вычислителей должна проводиться лицами, аттестованными в установленном порядке в качестве поверителей.

Поверители должны ознакомиться с документом «Вычислители количества теплоты ВКТ-9. Руководство по эксплуатации» (ТНРВ.400880.101 РЭ).

4. Требования безопасности

При проведении поверки должны соблюдаться меры безопасности, изложенные в эксплуатационной документации применяемых эталонов (средств поверки) и вычислителей.

5. Условия проведения поверки и подготовка к ней
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • 1) температура окружающего воздуха, °C                            15-25

  • 2) относительная влажность воздуха, не более, %                       80

  • 3) атмосферное давление, кПа                                     84 - 106,7

  • 5.2 Подготовка эталонов (средств поверки) и поверяемых вычислителей должна проводиться в соответствии с их эксплуатационной документацией. Допускается не подключать внешний источник питания к вычислителям, предназначенным для работы с внешним источником напряжения питания.

  • 5.3 Перед проведением поверки, в зависимости от применяемых средств поверки, должна быть собрана схема поверки согласно приложениям А и Б.

Подключение средств поверки производится к разъемам «под винт» коммутационного модулю (КМ) вычислителя. Для обеспечения доступа к разъемам необходимо открутить четыре винта и разъединить две части корпуса вычислителя.

Вычислители могут предъявляться на поверку без КМ, в этом случае, подключение средств поверки производится к разъемам технологического коммутационного модуля ТКМ-9 (распиновка контактов указана в ТНРВ.410884.101 ПС).

В случае применения ТКМ-9 необходимо выполнить следующие действия:

  • 1) если на поверку представлен только измерительный модуль вычислителя, то его необходимо подключить к разъемам шлейфов технологического КМ;

  • 2) если на поверку представлен вычислитель в полном составе, то необходимо, отсоединив шлейфы КМ от измерительного модуля, подключить последний к разъемам шлейфов технологического КМ.

К КМ вычислителя, питание которого осуществляется от внешнего источника, должен быть подключен источник питания.

6. Проведение поверки

При проведении поверки следует вести протокол, рекомендуемая форма которого приведена в приложении В.

6.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

  • 1) наличие паспорта вычислителя;

  • 2) контролировать:

  • - соответствие идентификационной и эксплуатационной маркировки паспортным данным вычислителя:

  • - качество маркировки должна обеспечивать ее четкое и ясное изображение.

  • - отсутствие механических повреждений измерительного модуля вычислителя, влияющих на его работоспособность.

Вычислитель, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

6.2 Идентификация программного обеспечения

При идентификации встроенного программного обеспечения (ПО) должно быть установлено, соответствие номера версии ПО и контрольной суммы (КС) исполняемого кода метрологически значимой части ПО номеру и контрольной сумме, указанным в паспорте вычислителя и его описанию типа.

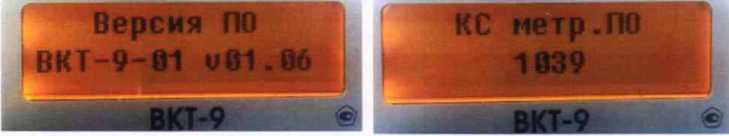

Указанная информация представляется на табло вычислителя в меню «4.Сервис»:

  • - номер версии: в разделе «Версия ПО» (ВКТ9 - Сервис - Версия ПО: v01 .XX)

  • - КС: в подразделе «КС метр. ПО» (ВКТ9 - Сервис - Контр. Суммы _ КС метр.ПО:Ю39)

XX - метрологически незначимая часть ПО.

ЧИСЛИТЕЛЬ КОЛИЧ1                        . СЛИТЕЛЬ КОЛИ >•.

Вычислитель, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

6.3 Опробование

При опробовании должны быть выполнены следующие операции:

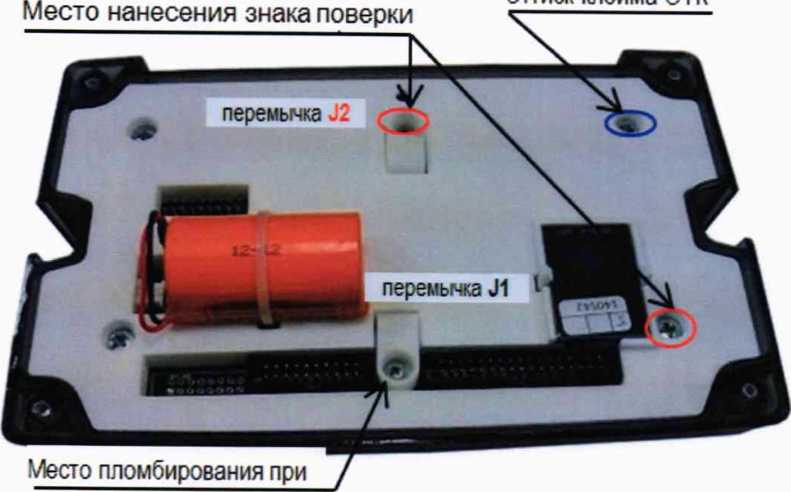

  • 1) снимите защитные заглушки, ограничивающие доступ к разъемам Л и J2, и убедитесь, что контакты разъемов не замкнуты перемычкой (если замкнуты, то снимите перемычку);

  • 2) войдите в меню «3.Настройки», раздел «Часы», параметр «Время» и убедитесь в отсутствии возможности изменения параметра (при нажатии кнопки «Дсурсор на табло не представляется);

  • 3) установите перемычку на контакты разъема Л и убедитесь в возможности изменения параметра «Время» (при нажатии кнопки курсор на табло представляется);

  • 4) установите перемычку на контакты разъема J2;

  • 5) выполните изменения в настройке вычислителя, приведенные в таблицах 2 (для модели ВКТ-9-01) или 3 (для модели ВКТ-9-02). Изменение параметров настройки может быть выполнено с клавиатуры вычислителя или с компьютера с использованием сервисного ПО «Конфигуратор Приборов. Поверка ВКТ-9».

Таблица 2. Параметры настройки вычислителя модели ВКТ-9-01

Меню верхнего уровня

Раздел меню

Подраздел меню

Группа параметров

Параметр

Значение парамет-ра/условие настройки

3.Настройка

4.Датчики

1 .Каналы V

1.TC1.V1

Вес им-пульса

10 000 л/имп.

2.TC1.V2

3.TC1.V3

7.V7

8.V8

9.V9

2.Каналы t

l.TCl.tl

НСХ ТСП

Pt500

2.ТС1.12

3.TC1.13

7.t7

3.Каналы Р

1.TCI.Pl

Датчик

Договорное

Р_дог - 1,6 МПа

2.TC1.P2

3.TC1.P3

5.Общие

1 .Ед.изм.тепл

ГДж

-

-

9.Разм.давлени

МПа

-

-

5.Канал 1возд

t7

-

-

б.Лето/Зима

Текущий период

Зимний

-

7.Хол. вода

Канал txB

-

Договорное

Канал Рхв

Договорное

Тхвдог зимняя

-

5 °C

Рхвдог зимнее

-

0,5 МПа

6.ТС1

1 .Схема зимняя

2.5

-

-

Таблица 3. Параметры настройки вычислителя модели ВКТ-9-02

Меню верхнего уровня

Раздел меню

Подраздел меню

Группа параметров

Параметр

Значение парамет-ра/условие настройки

3. Настройка

4. Датчики

1 .Каналы V

1.TC1.V1

Вес им-пульса

10 000 л/имп.

2.TC1.V2

3.TC1.V3

4.TC2.V1

5.TC2.V2

6.TC2.V3

7.V7

8.V8

9.V9

2. Каналы t

l.TCl.tl

НСХ ТСП

Р1500

2.ТС1.12

З.ТС1ЛЗ

4.ТС2.Н

5.TC2I2

6.ТС2.13

7.t7

8.t8

3.Каналы Р

1.ТС1.Р1

Датчик

Договорное

Р дог - 1,6 МПа

2.TC1.P2

3.TC1.P3

4.TC2.P1

5.TC2.P2

6.TC2.P3

5.Общие

1 .Ед.изм.тепл

ГДж

-

*

9.Разм.давлени

МПа

-

-

5.Канал Твозд

t7

-

-

б.Лето/Зима

Текущий период

Зимний

-

7. Хол. вода

Канал txB

-

Договорное

Канал Рхв

Договорное

Тхвдог зимняя

-

5 °C

Рхвдог зимнее

-

0,5 МПа

6.ТС1

1 .Схема зимняя

2.5

-

-

7.ТС2

1.Схема зимняя

2.5

-

-

Вычислитель, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

6.4 Определение (контроль) метрологических характеристик

Перед началом выполнения операции включите напряжение питания средств поверки и, при необходимости, поверяемого вычислителя, выдержите средства поверки во включенном состоянии в течение времени, указанного в их эксплуатационной документации.

В процессе проведения поверки, перед выполнением проверок необходимо выполнить операцию обнуления счетчиков, для чего следует перейти в раздел «9.Сброс» меню «4.Сервис» и выбрать условие настройки «Да» в подразделе «Обнул.счетчиков».

6.4.1 Определение метрологических характеристик вычислителей ВКТ-9-01.

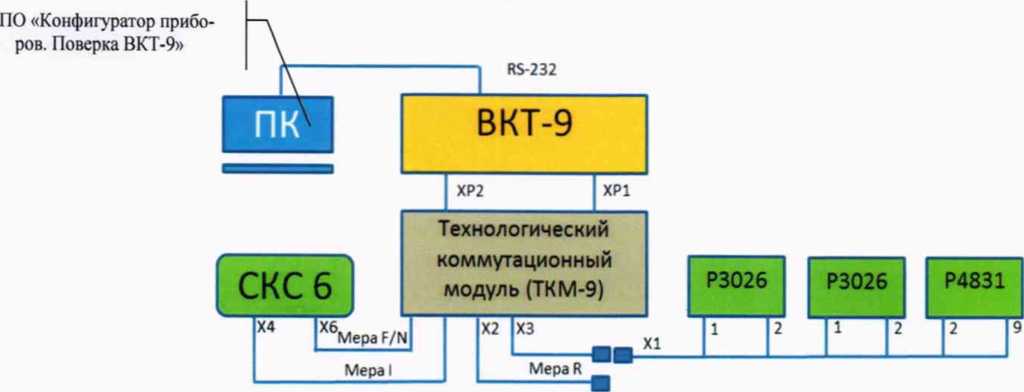

Схемы поверки согласно приложению А.

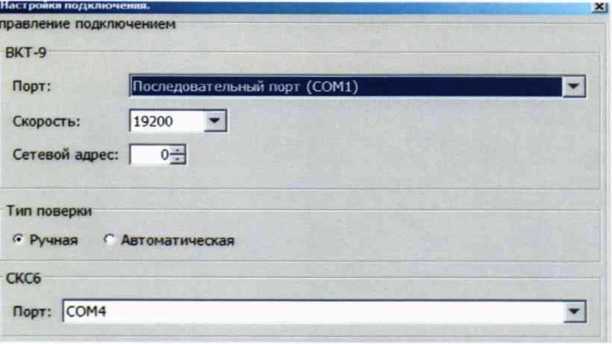

При использовании ПО «Конфигуратор Приборов. Поверка ВКТ-9» действия оператора (поверителя) должны соответствовать контекстной справке программы. Перед началом работы компьютер подключается к ВКТ-9 через RS-232 (Приложение Б), средства поверки - подключаются к вычислителю через технологический коммутационный модуль (ТКМ-9).

ВПИМА1П На контактах разъемов TC1:V1...TC1:V3 и V7...V9 (приложение Г) должны быть установлены перемычки.

Определение метрологических характеристик выполняют поэтапно, последовательно воспроизводя согласно таблице 1, значения температур и разности температур, имитируемых мерами и магазином сопротивлений.

Таблица 1

проверки

Значение сопротивления. Ом

Воспроизводимое значение, °C

мера 1

мера 2

магазин

разности температур dtl

температуры tl

температуры t2

температуры t3 и гвозд

1

604.54

600.0

558,36

2,36

53.93

51,57

30

2

630,0

600,0

692,53

15,62

67,19

51,57

100

3

841,67

500.0

842,39

179.61

179,61

0,0

180

4

-

-

401,53

-

-

-

-50

При проверках №№ 1 ...3 на выходе N0 стенда воспроизводят 16 импульсов (номер пакета 0). Перед выполнением проверок №№ 2 и 3 необходимо выполнить операцию обнуления счетчиков.

  • 1) при каждой проверке №№ 1...3, не ранее, чем через 60 с после подачи импульсов, определяют показания нижеуказанных величин:

- в разделе «1.ТС1» меню «1.Текущие» определите показания величин и сравните их значения с допустимыми диапазонами показаний, приведенными в таблице 2.

Таблица 2

Величина

Допустимый диапазон показаний при проведении проверки

№1

№2

№3

Qo. ГДж

1,538...1,580

10,198...10.326

107,389... 108.493

Qtbc, ГДж

16,760... 16,929

61.077...61,329

105,142...105,468

Ml, т

157.774... 158.090

156.662... 156.976

141,942... 142,226

М2, т

157,957...158.273

157.957... 158.273

160,059... 160,379

МЗ.т

159,349... 159.668

153.329...153,636

141.875...142,159

V1...V3.M3

160

160

160

tl,°C

53.83...54.03

67.09...67,29

179.51...179,71

t2, °C

51.46...51.67

51.46...51,67

-0,1...0.1

t3,°C

29.9...30,1

99,9...100,1

179,9...180,1

dtl, °C

2,33...2,39

15,58...15,66

179.4... 179.82

- в разделе «3.Общие» меню «1.Текущие» определите показания температуры 1возд и сравните ее значение с допустимым диапазоном показаний, приведенными в таблице 3.

Таблица 3

Величина

Допустимый диапазон показаний при проведении проверки

№ 1

№2

№3

№4

1возд, °C

29,9...30,1

99,9...100,1

179,9... 180.1

-49,9...-50.1

- в разделе «4.Дополнительн» меню «1.Текущие» определите показания объемов V7...V8 и сравните их значения с допустимым значением, соответствующим 160 м3;

  • 2) при проверке № 4 в разделе «3.Общие» меню «1.Текущие» определите показания температуры 1возд и сравните ее значение с допустимым диапазоном показаний, приведенным в таблице 12.

  • 3) выполните изменения в настройке вычислителя, указанные в таблице 4.

Таблица 4

Меню верхнего уровня

Раздел

меню

Подраздел меню

Группа параметров

Параметр

Значение парамет-ра/условие настройки

3.Настройка

4. Датчики

3.Каналы Р

1.ТС1.Р1

Датчик

Датчик - 1,6 МПа

Ток датчика - 4.. .20 мА

2.ТС1.Р2

З.ТС1.РЗ

4) последовательно устанавливая на выходах 10 и II стенда (источника тока) значения токов, указанные в таблице 4, определите показания давления Pl ...РЗ и сравните их значения с допустимыми диапазонами показаний (таблица 5);

Таблица 5

№ проверки

Величина

Значение тока. мА

Допустимый диапазон показаний, МПа

1

4

-0.004...0.004

2

Р1...РЗ

10

0,596...0.604

о

3

20

1,596...1,604

5) занесите в протокол код контрольной суммы «КС калибр.», который представляется в разделе «З.Контр.суммы» меню «4.Сервис».

  • 6) снимите перемычки с контактов разъемов Л и J2 и установите их так. чтобы контакты не были замкнуты, после чего установите защитные заглушки, ограничивающие доступ к разъемам;

  • 7) соедините вместе обе части корпуса и закрутите четыре крепежных винта. В случае, если поверка проводилась с использованием технологического КМ. отключите от него измерительный модуль и подключите его к КМ вычислителя (при его наличии).

Вычислитель, считается прошедшим поверку с положительными результатами, если показания всех измеряемых величин не выходят за пределы допустимого диапазона показаний.

6.4.2 Определение метрологических характеристик вычислителей ВКТ-9-02.

Схема поверки согласно приложению А.

ВНИМАНИЕ! На контактах разъемов TCI:V1 ...TC1:V3, TC2:V1 ...TC2:V3 и V7...V9 перемычки установлены.

Определение метрологических характеристик проводят в два этапа: сначала определяют метрологические характеристики измерительных каналов, относящихся к ТС1, а затем - к ТС2.

Контрольную сумму «КС калибр.» рекомендуется записывать в протокол после определения метрологических характеристик всех измерительных каналов.

Методика определения характеристик измерительных каналов, относящихся к ТС1, согласно п. 6.4.1.

Методика определения характеристик измерительных каналов, относящихся к ТС2, согласно п. 6.4.1, но с учетом нижеприведенных изменений, которые предварительно необходимо выполнить:

1) измените настройку вычислителя в соответствии с таблицей 6.

Таблица 6

Меню верхнего уровня

Раздел

меню

Подраздел меню

Группа параметров

Параметр

Значение парамет-ра/условие настройки

3. Настройка

5.Общие

5. Канал 1возд

18

-

-

  • 2) отключите меры и магазин от входов измерительных каналов ТС1 и подключите их к входам измерительных каналов ТС2 в соответствии с нижеприведенными указаниями:

  • - меру 1 к входу «Т1», меру 2 к входу «Т2»;

  • - магазин сопротивлений к входам «ТЗ» и «Т8»;

  • 3) выполните операции поверки, приведенные в 6.4.2.1. при этом:

  • - 16 импульсов (номер пакета 0) воспроизводят на выходе N1 стенда;

  • - значения тока воспроизводят на выходах II и 12;

  • - значения величин V7...V9 не контролируются.

Вычислитель, считается прошедшим поверку с положительными результатами, если показания всех измеряемых величин не выходят за пределы допустимого диапазона показаний.

7. Оформление результатов поверки
  • 7.1 Результаты поверки оформляют протоколом, рекомендуемая форма которого приведена в приложении В.

  • 7.2 При положительных результатах поверки, в паспорте вычислителя делают запись о результатах поверки или выдают свидетельство о поверке установленной формы, на обратной стороне которого указывают код контрольных сумм «КС метр. ПО» и «КС калибр.».

Вычислитель пломбируют путем нанесения оттиска поверительного клейма на пломбировочную мастику. Места пломбирования приведены на рисунке в приложении Г.

  • 7.3 Вычислитель с отрицательными результатами поверки к выпуску и применению не допускают, на него выдают свидетельство о непригодности к применению с указанием причины несоответствия.

Приложение А

(обязательное)

Определение (контроль) метрологических характеристик при применении стенда СКС6, двух мер и магазина сопротивлений.

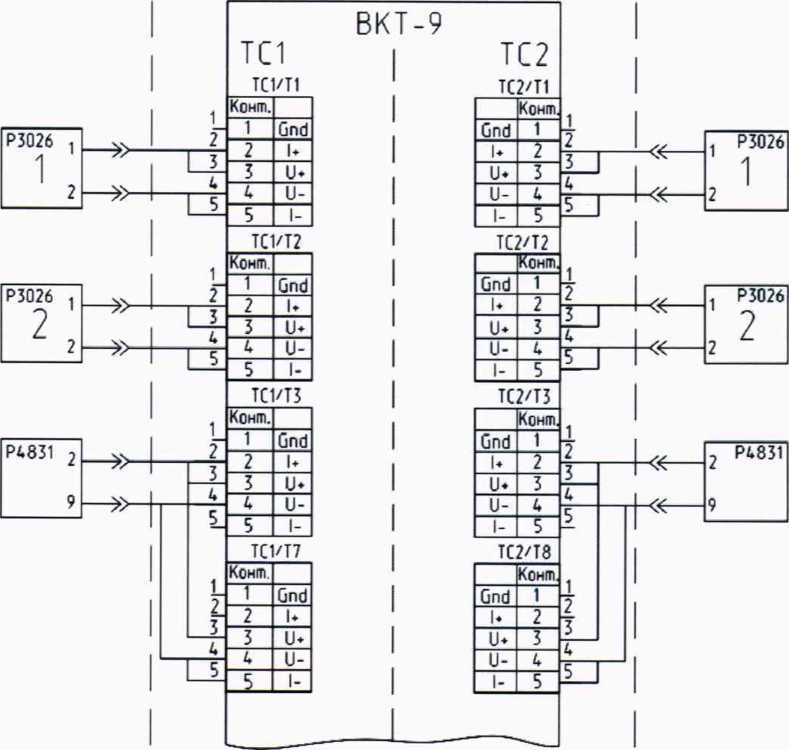

При определении метрологических характеристик вычислителей ВКТ-9-02 по ТС2 (для ВКТ-9-01 разъемы ТС2 отсутствуют) средства поверки, ранее подключенные к разъемам, соответствующим ТС1, отключают и подключают их к соответствующим разъемам ТС2.

Продолжение приложения А

1

1

ТС1 TCVP1

Конт

1

2

р

3

Gnd

TCVP2

Конт.

1

i

р

з

Gnd

ТС1/РЗ

Конт

1

2

р

3

Gnd

TC1/V1

Конт

2

-

TCW2

Конт.

1

2

-

TCW3

Конт.

1

2

-

TCW7

Конт

1

2

-

TCVV8

Конт

1

2

-

TC1/V9

Конт.

1

2

-

ТС2

ТС2/Р1

<омт

1

р

2

Gnd

ТС2/Р2

Конт

1

р

Gnd

3

ТС2/РЗ

Конт

1

р

i

Gnd

TC2/V1

1

-

2

TC2/V2

Конт

1

-

TC2/V3

Конт.

1

-

5

F0/N0(X4.1)

F1/NKX4.2) ‘

F0/N0(X4.3)

F1/NKX4.4)

IOd(X6.1)

11Ь(Х6.7)

Общ.2(Х6.2)

0бщ.2(Х6.8)

ЮЬ(Хб.З)

12а(Х6.9)

0бщ.2(Х6.4)

0бщ.2(Х6.10) -

11а(Х6.5)

12Ь(Х6.11)

0бщ.2(Х6.6)

05щ.2(Х6.12)

В вычислителе ВКТ-9-01 (разъемы ТС2 отсутствуют) должны быть установлены перемычки на контактах разъемов TC1:V1...TC1:V3 и V7...V9. а в вычислителе ВКТ-9-02 - на контактах разъемов ТС 1:V1...ТС 1:V3, ТС2:V1...ТС2:V3 и V7...V9.

Расположение разъемов V согласно приложению Г.

Приложение Б

Схема подключения средств поверки и ПК.

Примечание:

Перед началом работы с ПО.

1) Установите «настройки» интерфейса ВКТ-9 (НАСТРОЙКИ ПОДКЛЮЧЕНИЯ):

  • • Тип канала - Последовательный порт;

  • • СОМ порт - соответствующий порт ПК;

  • • Скорость обмена - 19200;

  • • Сетевой адрес - 0.

2) Определите место для сохранения протоколов поверки на ПК (НАСТРОЙКА ОТЧЕТОВ). х|

ТС Настрошшотчетов

Путь сохранения отчетов: |\\уеда\О6мен\Теплоком\Департамент ТК\Отдел проверки ВКТ\_Протоколы\ВКТ9

По-умолчанию |                                                              Выбрать другой путь

Приложение В

Форма протокола поверки

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ №____

Вычислитель количества теплоты ВКТ-9-________зав. №_________________

Внешний осмотр______________________________________________________(соотв./не соотв.)

Идентификация ПО: номер версии_________КС метр. ПО_____________(соотв./не соотв.)

Опробование_________________________________________________________(соотв./не соотв.)

Определение (контроль) метрологических характеристик

Результаты поверки ВКТ-9-01 и ВКТ-9-02 по ТС1

Величина

Проверка № 1

Проверка № 2

Проверка № 3

Показания

Доп. показания

Показания

Доп. показания

Показания

Доп. показания

Qo, ГДж

1,538...1,580

10,198... 10,326

107,389... 108,493

Qrec, ГДж

16,760... 16,929

61,077...61,329

105,142... 105,468

Ml, т

157,774... 158.09

156.662... 156,976

141,942... 142,226

М2, т

157,957... 158,27

3

157,957... 158,273

160,059... 160,379

М3, т

159,349... 159,66

8

153,329... 153,636

141,875...142,159

VI, м3

160

160

160

V2, м3

160

160

160

V3, м5

160

160

160

tl,°C

53,83...54,03

67,09...67,29

179,51...179.71

12, °C

51,46...51,67

51,46...51,67

-0,1...0,1

t3,°C

29,9...30,1

99,9... 100,1

179,9... 180.1

dtl,°C

2,33...2,39

15,58... 15,66

179,4... 179.82

1возд, °C

29,9...30,1

99,9...100,1

179,9... 180.1

V7, м3

160

160

160

V8, м3

160

160

160

V9, м3

160

160

160

Pl, МПа

-0,004... 0,004

0,596...0.604

1,596... 1,604

Р2, МПа

-0,004...0,004

0,596... 0,604

1,596... 1,604

РЗ, МПа

-0,004...0,004

0,596...0,604

1,596... 1,604

Проверка № 4

КС калибр.

1возд, °C

-49,9...-50,1

_____________(соотв./не соотв.)

Поверитель_____________________Подпись_________________Дата_______________

Результаты поверки ВКТ-9-02 по ТС2

Величина

Проверка № 1

Проверка № 2

Проверка № 3

Показания

Доп. показания

Показания

Доп. показания

Показания

Доп. показания

Qo, ГДж

1,538...1,580

10,198... 10,326

107,389... 108,493

Qrec, ГДж

16,760... 16,929

61,077...61,329

105,142... 105,468

М1,т

157,774... 158.09

156,662... 156,976

141,942... 142,226

М2, т

157,957... 158,273

157,957... 158.273

160,059... 160,379

М3, т

159,349... 159,668

153,329... 153,636

141,875...142,159

VI, м3

160

160

160

V2, м3

160

160

160

V3, м3

160

160

160

tl,°C

53,83...54,03

67,09... 67,29

179,51...179,71

t2, °C

51.46...51,67

51,46...51,67

-0,1...0,1

t3, °C

29,9...30,1

99,9... 100,1

179.9... 180,1

dtl,°C

2,33...2,39

15,58...15,66

179.4... 179,82

tBO34, °C

29.9...30,1

99,9... 100.1

179.9...180,1

Pl, МПа

-0,004... 0,004

0,596...0,604

1,596... 1,604

P2, МПа

-0,004... 0,004

0,596...0.604

1,596... 1,604

РЗ, МПа

-0,004... 0,004

0,596...0,604

1,596... 1,604

Проверка № 4

tB034, °C

-49,9...-50,1

_____________(соотв./не соотв.)

Поверитель_____________________Подпись_________________Дата______________

Приложение Г

(справочное)

Места пломбирования вычислителя

Оттигк КПАЙМЯ ОТК

вводе в эксплуатацию

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (стран.) в докум

№ докум.

Входящ. № сопров.

докум. и дата

Подп

Дата

Измен.

Замен.

Нов.

Аннул.

1 к

1

Технологический коммутационный модуль (ТКМ-9) обеспечивает коммутацию эталонных СИ с вычислителем и предназначен для удобства при проведении настройки (калибровки) и/или поверки вычислителей ВКТ-9.

2

Сервисная программа «Конфигуратор Приборов. Поверка ВКТ-9» используется при поверке вычислителей (по п.6.4.) в ручном или автоматизированном режиме. Программа, по результатам поверки вычислителя, автоматически формирует протокол и обеспечивает его сохранение на ПК.

Допускается применение других эталонов (средств поверки), обеспечивающих определение (контроль) метрологических характеристик поверяемых вычислителей с требуемой точностью, в

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
