Методика поверки «Преобразователи измерительные серий MTL4500, MTL4600, MTL5500» (MП 39587-14)

I

УТВЕРЖДАЮ

Заместитель директора дственной метрологии «ВНИИМС»

л л (JV

e>.’V6

•В. Иванникова '        2017 г.

МЕТОДИКА ПОВЕРКИ С ИЗМЕНЕНИЕМ №1

МП 39587-14 г. Москва

2017 г.

Настоящая методика распространяется на преобразователи измерительные серий MTL4500, MTL4600, MTL5500 (далее по тексту - преобразователи или ИП), изготавливаемые фирмой «Eaton Electric Limited», Великобритания и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 4 года.

(Измененная редакция, Изм. №1)

2. Операции поверки

При проведении первичной и периодической поверки должны выполняться операции, указанные в таблице 1,

Таблица 1

При проведении поверки применяют следующие средства:

• - мультиметр 3458А (регистрационный № 52489-13);

• - компаратор-калибратор универсальный КМЗООР (регистрационный № 54727-13);

• - мера электрического сопротивления постоянного тока многозначная МС 3070-3 (регистрационный № 50281-12);

• - калибратор многофункциональный Fluke 5720А (регистрационный № 52489-13);

• - калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) (регистрационный № 52489-13);

  гост 1790-77, ГОСТ 1791-67 к ТП (в соответствии с

• - удлиняющие провода по требованиями по ГОСТ 8,338-2002)

  унифицированных сигналов эталонный ИКСУ-260

• -   калибратор-измеритель (регистрационный № 35062-07);

• - источник питания.

Примечания:

• 1  Все средства измерений,

свидетельства о поверке.

• 2 Допускается применение

метрологических характеристик поверяемых СИ с требуемой точностью.

(Измененная редакция, Излк

При проведении поверки необходимо соблюдать:

• - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок» (ПОТЭУ (2014));

(Измененная редакция, Изм. №1)

• - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений;

• - указания по технике безопасности, приведенные в руководстве по эксплуатации преобразователей.

к проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации преобразователей и прошедшие инструктаж по технике безопасности.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, “С                         +20 ± 2;

• - относительная влажность окружающего воздуха, %              от 30 до 80;

• - атмосферное давление, кПа                                    от 86 до 106,7;

• - напряжение питания, В                                          24;

• - частота питающей сети, Гц                                      50±2.

• 5.2 Средства поверки должны быть защищены от вибраций и ударов, от внешних магнитных и электрических полей.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре устанавливают:

• - отсутствие механических повреждений, коррозии, нарушений покрытий,

надписей и других дефектов, которые могут повлиять на работу преобразователей и на качество поверки;

• - соответствие маркировки ИП требованиям эксплуатационной документации.

• 6,2 Определение основной погрешности

При первичной и периодической поверке количество поверяемых типов НСХ и входных сигналов преобразователя согласовывают с пользователем. Допускается проводить поверку в диапазоне измерений, согласованном с пользователем, но лежащим внутри полного диапазона измерений прибора. При этом делают соответствующую запись в свидетельстве о поверке.

Определение основной погрешности ИП в режиме работы с термопреобразователями сопротивления и датчиками имеющими входной сигнал в виде электрического сопротивления производить для 3-х или 4-х проводной схемы подключения.

(Введен дополнительно. Изм. №1)

Погрешность определяют при пяти значениях выходного сигнала, соответствующих О, 25, 50, 75, 100 % диапазона измерения выходного сигнала, с учетом дополнительной погрешности от влияния температуры окружающей среды.

• 6.2.1 Определение основной погрешности ИП в режгше измерения и преобразования аналоговых сигналов в сигна^чы электрического сопротивления, напряжения или силы постоянного тока, частотных сигначов.

• 6.2.1.1 Для конфигурируемых ИП (с помощью конфигурационного пакета PCS45/PCL45USB) или ИП поддерживающих протокол HART (с помощью HART-коммуникатора) устанавливают соответствующий режим измерения/преобразования сигналов электрического сопротивления, напряжения или силы постоянного тока, частотных сигналов.

• 6.2.1.2 Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) или калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 к соответствующим клеммам ИП (в зависимости от схемы подключения).

• 6.2.1.3   С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке,

• 6.2.1.4 После стабилизации показаний поверяемого ИП, снимают их при помощи калибратора многофункционального и коммуникатора ВЕАМЕХ МС6 (-R) или калибратора-измерителя унифицированных сигналов эталонного ИКСУ-260,

• 6.2.1.5 Повторяют операции по н.п. 6.2.1,3-6,2,1.4 для остальных контрольных точек,

• 6.2.1.6 Рассчитывают основную абсолютную или приведенную погрешность для каждой поверяемой точки.

Полученные значения основной абсолютно или приведенной погрешности во всех контрольных точках не должны превьппать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

• 6.2.2 Определение основной погрешности ИП в режиме работы с термопреобразователями сопротивления (ТС).

• 6.2.2.1 Для конфигурируемых ИП (с помощью конфигурационного пакета PCS45/PCL45USB) или ИП поддерживающих протокол HART (с помощью HART-коммуникатора) устанавливают тип НСХ и диапазон измерений ИП в режиме работы с термопреобразователями сопротивления.

• 6.2.2.2 Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) или калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 к соответствующим клеммам ИП (в зависимости от схемы подключения),

• 6.2.2.3  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ 6651-2009).

• 6.2.2.4 После стабилизации показаний поверяемого ИП, снимают их при помощи калибратора многофункционального и коммуникатора ВЕАМЕХ МС6 (-R) или калибратора-измерителя унифицированных сигналов эталонного ИКСУ-260.

• 6.2.2.5 Повторяют операции по н.п. 6.2.2.3-6.2.2.4 для остальных контрольных точек.

  погрешность для каждой

• 6.2.2.6 Рассчитывают основную абсолютную или приведенную поверяемой точки.

  погрешности во всех значений, приведенных в

Полученные значения основной абсолютно или приведенной контрольных точках не должны превьппать предельно допустимых Приложении А к настоящей методике.

6.2,3 Определение основной погрешности ИП в режиме работы с термоэлектрическими преобразователями (ГП).

• 6.2.3.1 Погрешность ИП определяют в двух режимах: с отключенной и с включенной схемой компенсации. Для конфигурируемых ИП (с помощью конфигурационного пакета PCS45/PCL45USB) или ИП поддерживающих протокол HART (с помощью HART-коммуникатора) устанавливают тип НСХ и диапазон измерений ИП в режиме работы с термоэлектрическими преобразователями, и в зависимости от типа поверки, отключают или включают компенсацию холодного спая,

• 6.2.3.2 Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) или калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 к соответствующим клеммам ИП (в зависимости от схемы подключения). При поверке с включенной схемой компенсации холодного спая, требуется использовать калибратор многофункциональный коммуникатор

  и

  МС6 (-R) с термоэлектродньши удлинительными проводами,

  ВЕАМЕХ

соответствующие требования.м ГОСТ 8,338-2002,

• 6.2.3.3   С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8,585-2001),

• 6.2.3.4 После стабилизации показаний поверяемого ИП, снимают их при помощи калибратора кшогофункционального и коммуникатора ВЕАМЕХ МС6 (-R) или калибратора-измерителя унифицированных сигналов эталонного ИКСУ-260,

• 6.2.3.5 Повторяют операции по п,п, 6,2,3,3-6,2,3.4 для остальных контрольных точек,

• 6.2.3.6 Рассчитывают основную абсолютную или приведенную погрешность для каждой поверяемой точки.

При поверке с включенной схемой компенсации холодного спая, расчет основной абсолютной или приведенной погрешности требуется проводить с учетом погрешности компенсации холодного спая для данной модели ИП указанных в Приложении А.

Полученные значения основной абсолютно или приведенной погрешности во всех контрольных точках не должны превьппать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

• 7.1 Приборы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г.

• 7.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

(Измененная редакция, Изм. ^sl)

Разработали:

Научный сотрудник

отдела метрологического обеспечения термометрии ФГУП «ВНИИМС»

Начальник

отдела метрологического обеспечения термометрии ФГУП «ВНИИМС»

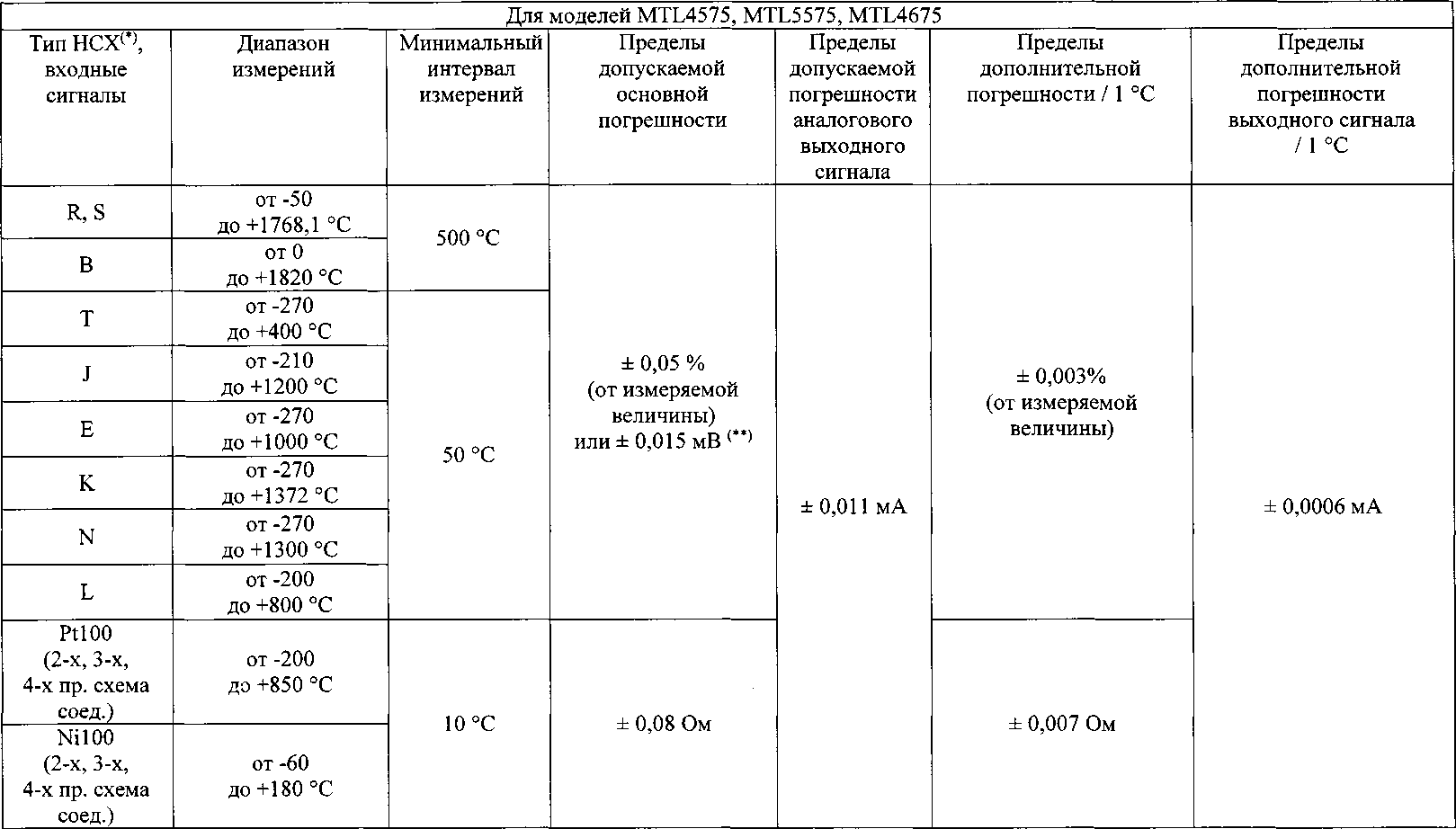

ПРИЛОЖЕНИЕ А

Таблица 2

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7

Таблица 8

Таблица 10

>1, Изм. №1)

Таблица 11 г, Изм. №1)

± 0,08 Ом

± 0,007 Ом

± 0,003% (от измеряемой величины)

± 0,05 % (от измеряемой величины) или ±0,015 мВ

Пределы дополнительной погрешности выходного сигнала

Таблица 14

(Измененная таблица, Изм. ^sl)

Пределы дополнительной погрешности выходного сигнала

Примечания:

(*) Типы НСХ термоэлектрических преобразователей по МЭК 60584-1/ГОСТ Р 8.585-2001. (**) За основную погрешность берут большее из этих значений.

Таблица 17

Изм. №1)

18
