Методика поверки «ГСИ. Приборы виброакустические SDT340» (РТ-МП-7495-441-2020)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

СОГЛАСОВАНО

Заместитель генерального директора

А.Д. Меньшиков

Государственная система обеспечения единства измерений

ПРИБОРЫ ВИБРОАКУСТИЧЕСКИЕ SDT340

Методика поверки

РТ-МП-7495-441-2020 г. Москва

2020 г.

• 1.1. Настоящая методика распространяется на приборы виброакустические SDT340 (далее - прибор SDT340), изготовленные SDT INTERNATIONAL n.v./s.a., Бельгия, и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2. Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемого средства измерений к ТЭТ 58-2018 «Государственный первичный специальный эталон единиц длины, скорости и ускорения при колебательном движении твердого тела» и ТЭТ 13-01 «Государственный первичный эталон единицы электрического напряжения»

• 1.3. При проведении поверки используется метод прямых измерений.

• 1.4. Интервал между поверками 12 месяцев.

2. Перечень операций поверки

2.1. При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.1. При проведении поверки должны соблюдаться следующие условия: температура окружающего воздуха от 15 до 25 °C;

- относительная влажность воздуха от 30 до 80 %.

• 4.1. К проведению поверки допускается инженерно-технический персонал со среднетехническим или высшим инженерным образованием, имеющим опыт работы с аналогичным оборудованием, ознакомленный с эксплуатационной документацией и настоящей методикой поверки.

• 5.1. При проведении поверки применяют средства измерений и вспомогательные устройства, приведенные в таблице 2.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Таблица 2 - Средства измерений

• 6.1. К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности.

• 6.2. При работе с измерительными приборами и вспомогательным оборудованием должны быть соблюдены требования безопасности, оговоренные в соответствующих технических описаниях и эксплуатационных документах применяемых приборов.

• 7.1. Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие прибора SDT340 следующим требованиям:

• -  комплектность согласно РЭ;

• -  отсутствие видимых механических повреждений корпуса измерительного блока, датчиков и соединительных кабелей;

• -  четкость маркировок и целостность упаковки.

В случае обнаружения несоответствия хотя бы по одному из указанных требований поверка прекращаются (до устранения нарушения).

Результаты внешнего осмотра считать удовлетворительными, если прибор SDT340 соответствует перечисленным требованиям, комплектность полная.

• 7.2. Подготовка к поверке и опробование

Для подготовки к поверке и проведения опробования прибора SDT340 необходимо:

• -  проверить наличие средств поверки, укомплектованность их руководством по эксплуатации (далее - РЭ) и необходимыми элементами соединений;

• -  разместить, заземлить и соединить используемые средства поверки в соответствии с требованиями эксплуатационной документации (далее - ЭД) на указанные средства поверки;

• -  включить питание прибора SDT340, в появившемся окне-заставке должна высветиться версия не ниже 1.518.0;

• -  соединить входной разъем канала измерения СКЗ виброускорения и виброскорости прибора SDT340 с выходным разъемом генератора сигналов произвольной формы 33510В (далее - генератор);

подать с генератора сигнал переменного напряжения 0,1 В на частоте 160 Гц;

- убедиться в наличии показаний на цифровом экране прибора SDT340.

Результаты опробования считаются удовлетворительными, если для прибора SDT340 предусмотренная процедура опробования успешно выполняется.

При неудовлетворительных результатах поверка прекращается (до устранения нарушения).

• 7.3. Проверка программного обеспечения

Процедура проверки программного обеспечения совмещена с процедурой опробования.

Результаты проверки программного обеспечения считаются удовлетворительными, если для прибора SDT340 предусмотренная процедура проверки программного обеспечения успешно выполняется.

При неудовлетворительных результатах поверка прекращается.

• 7.4. Определение метрологических характеристик

  • 7.4.1. Определение основной относительной погрешности измерений переменного напряжения Основную относительную погрешность измерений переменного напряжения необходимо определять, используя датчик FlexID2 и кабель ExtUSl.

Определение основной относительной погрешности измерений переменного напряжения с использованием датчика FlexlD2 выполняется согласно схеме, представленной на рисунке 1.

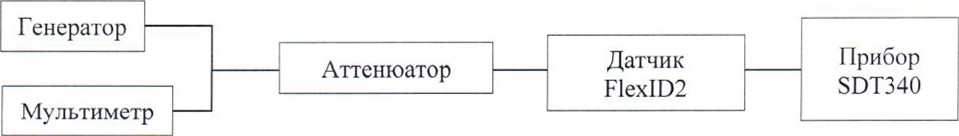

Рисунок 1 - Схема соединений при определении основной относительной погрешности измерений переменного напряжения с использованием датчика FlexID2

Для определения основной относительной погрешности измерений переменного напряжения с использованием датчика FlexID2 необходимо:

• -  выполнить соединения согласно рисунку 1;

• -  выставить на генераторе режим выходного сопротивления 50 Ом;

• -  выставить на аттенюаторе режим ослабления 0 дБ;

• -  включить и прогреть приборы в течение времени, указанном в РЭ;

• -  выставить в настройках прибора SDT340 «Миксер = 37000 Гц»;

• -  подать с генератора сигнал переменного напряжения 0,001 В на частоте 38400 Гц; считать показания с цифрового экрана прибора SDT340;

вычислить основную относительную погрешность измерений переменного напряжения

где U₃ - заданное значение переменного напряжения по показаниям мультиметра, (мкВ); дБ_и - показания прибора виброакустического SDT340, выраженные в логарифмической форме (дБ (1 мкВ));

дБ₃ - заданное значение переменного напряжения, выраженное в логарифмической форме, (дБ (1 мкВ)), вычисленное по формуле (3):

- при неизменном выходном сигнале генератора повторить измерения переменного напряжения, выставляя режимы ослабления прибора SDT340 согласно таблице 3.

Таблица 1 - Определение основной относительной погрешности измерений переменного напряжения с использованием датчика FlexID2

- для каждого режима вычислить основную относительную погрешность измерений переменного напряжения (Ду) по формулам (1) или (2).

Определение основной относительной погрешности измерений переменного напряжения с использованием кабеля ExtUSl выполняется согласно схеме, представленной на рисунке 2.

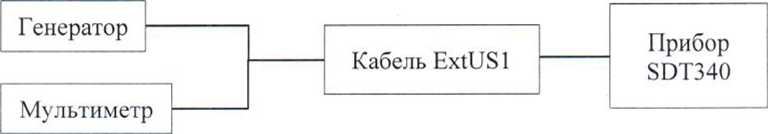

Рисунок 2 - Схема соединений при определении основной относительной погрешности измерений переменного напряжения с использованием кабеля ExtUSl

Для определения основной относительной погрешности измерений переменного напряжения с использованием кабеля ExtUSl необходимо:

• -  соединить входной разъем канала измерения переменного напряжения прибора SDT340 с выходным разъемом генератора через кабель ExtUSl;

• -  выставить на генераторе режим выходного сопротивления HIZ;

• -  выставить в настройках прибора SDT340 «Миксер = 37000 Гц»;

• -  провести измерения переменного напряжения на частоте 38400 Гц, изменяя заданное переменное напряжение и выставляя режимы усиления прибора SDT340 согласно таблице 4.

Таблица 2 - Определение основной относительной погрешности измерений переменного напряжения с использованием кабеля ExtUSl

- для каждого режима вычислить основную относительную погрешность измерений переменного напряжения (<5у) по формулам (1) или (2).

Результаты поверки по данному пункту считаются удовлетворительными, если основная относительная погрешность измерений переменного напряжения не превышает значение, указанное в описании типа.

• 7.4.2. Определение основной относительной погрешности измерений виброускорения и виброскорости

Определение основной относительной погрешности измерений виброускорения и виброскорости выполняются согласно схеме, представленной на рисунке 2.

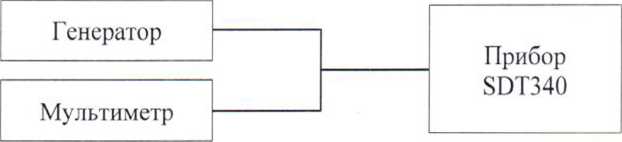

Рисунок 2 - Схема соединений при определении основной относительной погрешности измерений виброускорения и виброскорости

Для определения основной относительной погрешности измерений виброускорения и виброскорости необходимо:

• -  выполнить соединения согласно рисунку 2;

• -  подать с генератора сигнал переменного напряжения 0.1 В на частоте 160 Гц, что соответствует виброускорению (Д₃) = 10,00 м/с² и виброскорости (Ц) = 9,95 мм/с;

• -  считать показания с цифрового экрана прибора SDT340;

вычислить основную относительную погрешность измерений виброускорения (6_Л), %, и виброскорости (бу) , %, по формулам (4) и (5):

V —V 6_v=^—^-100,                          (5)

*3

где А_и - измеренное значение виброускорения по показаниям прибора SDT340, (g);

У_и - измеренное значение виброскорости по показаниям прибора SDT340, (мм/с). Примечание: g - ускорение свободного падения = 9,81 м/с².

• -  повторить измерения при заданном сигнале переменного напряжения 0,01; 0,02; 0,05; 0,2; 0,5; 1,0; 2,0; 5,0 В.

Результаты поверки по данному пункту считаются удовлетворительными, если основная относительная погрешность измерений виброускорения и виброскорости не превышает значение, указанное в описании типа.

7.4.3.Определение неравномерности частотной характеристики измерений виброускорения и виброскорости

Определение неравномерности частотной характеристики измерений виброускорения и виброскорости выполняются согласно схеме, представленной на рисунке 2

Для определения неравномерности частотной характеристики (далее - ЧХ) измерений виброускорения и виброскорости необходимо:

выполнить соединения согласно рисунку 2;

• -  подать с генератора сигнал переменного напряжения 0,1 В на частоте 160 Гц, что соответствует виброускорению (Д₃) = 10,00 м/с² и виброскорости (Ц) = 9,95 мм/с;

• -  считать показания с цифрового экрана прибора SDT340;

• -  повторить измерения для частот 5, 10, 20, 40, 80, 315, 630, 1000, 2000, 4000, 8000, 10000 Гц

• -  вычислить неравномерность ЧХ виброускорения (б_чхл) и ЧХ виброскорости (б_чхк) ^п0 формулам (4) и (5):



  (4)

И. - ^баз (<Учхи)=-_Т/  ■-■100,

‘'баз

где А_и - измеренное значение виброускорения по показаниям прибора SDT340, (м/с²);

Д_баз ^_ заданное значение виброускорения на базовой частоте 160 Гц, (м/с²);

Г_и - измеренное значение виброскорости по показаниям прибора SDT340, (мм/с);

Гбаз — заданное значение виброскорости на базовой частоте 160 Гц, (мм/с).

Результаты поверки по данному пункту считаются удовлетворительными, если неравномерность ЧХ измерений виброускорения и виброскорости не превышает значение, указанное в описании типа.

• 8.1. Процедуры обработки результатов измерений, полученных при определении метрологических характеристик поверяемого средства измерений указаны в п. 7.4.1. - 7.4.3. настоящей методики поверки.

• 8.2. Критерием принятия решения о пригодности средства измерений к дальнейшей эксплуатации является подтверждение соответствия средства измерений метрологическим требованиям, установленным в описании типа.

• 9.1. При положительных результатах поверки выдается свидетельство о поверке в соответствии с действующими правовыми нормативными документами. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

• 9.2. При отрицательных результатах поверки, выявленных при внешнем осмотре,

опробовании, или выполнении операций поверки, выдается извещение о непригодности с указанием причин.                                    s/''
