Методика поверки «Системы для поверки ТСКБМ» (МП 21.Д4-14)

Методика поверки

Тип документа

Системы для поверки ТСКБМ

Наименование

МП 21.Д4-14

Обозначение документа

ФГУП "ВНИИОФИ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ОПТИКО-ФИЗИЧЕСКИХ ИЗМЕРЕНИЙ"

УТВЕРЖДАЮ

Системы для поверки ТСКБМ Методика поверки

МП21.Д4-14

Начальник сектора

ФГУП« ИИОФИ»

С.В. Бармотин

«2014 г.

2014

Настоящая методика устанавливает методы и средства первичной, периодической поверки для Систем для поверки ТСКБМ, изготовленных ЗАО «НЕЙРОКОМ», г. Москва и предназначенных для проведения поверки телемеханических систем контроля бодрствования машиниста (ТСКБМ), принцип действия которых основан на измерении последовательности импульсов кожно-гальванической реакции (импульсов КГР) с заданными интервалами времени.

Интервал между поверками - 2 года.

1 Операции поверки

Операции, выполняемые при проведении первичной и периодической поверки, указаны в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1.1 Внешний осмотр

6.1

+

+

1.2 Опробование

6.2

+

+

Определение метрологических характеристик

1.3 Определение пределов допускаемой абсолютной погрешности воспроизведения значений интервалов импульсов КГР

6.3

+

+

Примечание - При получении отрицательных результатов в процессе проведения той или иной операции, поверка прекращается.

2 Средства поверки

При проведении поверки должны быть применены основные и вспомогательные средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип образцового средства измерений, вспомогательного оборудования; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.1

Не требуется

6.2

Не требуется

6.3

Осциллограф цифровой GDS-71062, Гос. реестр № 38084-08.

Пределы допускаемой относительной погрешности коэффициента развертки по горизонтали ± 0,01 %.

Примечание - Допускается применение иных средств поверки, не приведенных в перечне, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью и допущенных к применению на территории Российской Федерации в установленном порядке.

3 Требования к квалификации поверителей

  • 3.1 К проведению поверки допускаются лица:

  • - аттестованные в качестве поверителей средств измерений согласно ПР 50.2.012-94 [1], изучившие техническую документацию на средства поверки, поверяемые средства измерений и настоящую методику поверки;

  • - имеющие опыт работы на поверяемом средстве измерений (СИ).

4 Требования безопасности

  • 4.1 При проведении поверки соблюдают требования безопасности, указанные в руководствах по эксплуатации на поверяемое СИ и средства поверки.

  • 4.2 К проведению поверки допускаются лица, аттестованные в качестве поверителей, прошедшие инструктаж по технике безопасности и изучившие эксплуатационную документацию на поверяемые СИ, средства их поверки.

  • 4.3 Применяемый при поверке осциллограф не должен иметь повреждений, препятствующих его нормальному функционированию. Все электрические и пневматические разъемные соединения и кабели связи должны быть исправны и надежно закреплены.

5 Условия проведения поверки и подготовка к ней

  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха.......................................(22 ± 4 ) °C;

  • - атмосферное давление.................от 720 до 795 мм рт.ст. (от 96 до 106 кПа);

  • - относительная влажность...................................................(65 ± 15) %;

  • - напряжение питающей сети................................................(220 ± 22) В;

  • - частота питающей сети......................................................(50 ± 0,5) Гц.

  • 5.2 В помещении для поверки не допустимы колебания температуры и должно быть обеспечено отсутствие аспирационных воздействий (сквозняки, работающие вентиляторы, кондиционеры и т.д.).

  • 5.3 Перед проведением поверки выполняют следующие подготовительные работы:

  • - проверяют наличие свидетельств о поверке или оттисков поверительных клейм у применяемых средств поверки;

  • - знакомятся с ЭД поверяемого СИ и применяемых средств поверки;

  • - подготавливают к работе поверяемый СИ и средства поверки согласно требованиям ЭД;

  • - перед проведением экспериментальных исследований выдерживают СИ и средства поверки в помещении для поверки в течение промежутка времени, достаточного для приобретения ими одинаковой температуры.

  • 6 Проведение поверки и обработка результатов измерений

6.1 Внешний осмотр

  • 6.1.1 При проведении внешнего осмотра проверяют:

  • - наличие комплекта эксплуатационной документации (ЭД) на поверяемое СИ;

  • - комплектность должна соответствовать указанной в его ЭД;

  • - качество и содержание нанесенной маркировки, она должна быть хорошо различимой и содержать изображение товарного знака изготовителя, наименование, серийный номер и знак утверждения типа;

  • - поверяемое СИ, другие составные части, входящие в его комплект - не должны иметь следов коррозии и механических повреждений, влияющих на работоспособность.

СИ, не соответствующие вышеперечисленным требованиям, к поверке не допускаются.

Примечание - Допускается проводить поверку СИ без запасных частей и принадлежностей, не влияющих на его работоспособность, на результаты предварительной калибровки и на результаты поверки.

6.2 Опробование

  • 6.2.1 Схема поверки системы СП-ТСКБМ приведена на рисунке 1.

    ЩКАН1 п КАН2

    АЗ Осциллограф

    GDS-71062

    • СЙстема’сП-ТСКБМ ’

    I

    1Электроды

    I                     All ТС-ТСКБМ

    I -г

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    Синхр

    тс-ти

    А5 ТИ-ТСКБМ

    ТИ-ТС

    Режим Н

    СОМ1

    -220 В

    COM2

    ■0 L

    LPT

    А 1.2 Монитор

    - 220 В         Сист. блок -Ч

    I I I I

    I I

    I I

    I I

    I I

    I I

    I I

    I

    {I ~ 220 В

    А 4 Фильтр сетевой

    А13 Ист. беспер, питания

    Чг 220 В 220 В ~ —Е - 220 В

    А1 Компьютер

    А 1.1 Сист. блок

    LPT

    ж

    COM2

    ж-

    СОМ1

    ж—

    -220 В

    Монитор

■» К контуру заземления

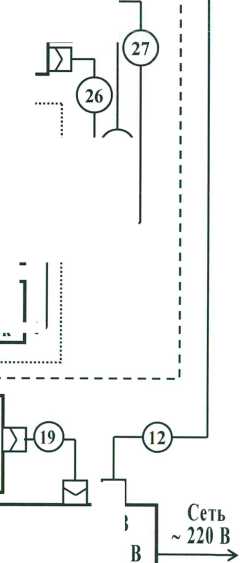

Рисунок 1 - Схема поверки системы СП-ТСКБМ

Система СП-ТСКБМ

Кабели

А1 - компьютер

5- Каб. НКРМ.685611.001

Al 1 - бл. ТС-ТСКБМ НКРМ.468354.000-01

Д - Щуп из комплекта осциллографа

А5 - бл. ТИ-ТСКБМ НКРМ.468353.001

10 - Кабель НКРМ.685623.014

12 - Кабель питания (из комплекта GDS-71062)

Вспомогательное оборудование

13 - Кабель сетевой SCZ-1 (220 В)

А4 - Фильтр сетевой

19 - Кабель питания ист. беспер. питания

А13 - Ист. беспер. Питания

20 - 23* - Провод заземления НКРМ.685611 -010

26 - Каб. LPT-порта SCB138

Средства измерений

27, 28 - Шнур интерфейсный DB9F-DB9M

АЗ - осциллограф GDS-71062

29, 30 - Кабель пит. монитор-сист. блок

* Провода заземления № 21, 22 НКРМ.685611-010 используются при поверке ТСКБМ

Включить электропитание оборудования системы для поверки СП-ТСКБМ в

следующей последовательности:

  • 1) включить компьютер;

  • 2) включить блок ТИ-ТСКБМ: выключатель «Сеть» в положение «1». При этом должен загореться индикатор 28 «ТИ +12 В»;

  • 3) включить осциллограф.

  • 6.2.2 Запустить программу KGR2.exe. Файл программы находится в директории по пути: Мой компьютерШокальный диск (C:)\SK-TSKBM\IIoBepKa\KGR2.exe.

Программа KGR2.exe запускается двойным щелчком мыши по файлу KGR2.exe. Должна появиться панель программы KGR2.exe, показанная на рисунке. 2.

xj

Программа KGR2 версия 1.0.0.О

А. 5

Введите период КГР в секундах в диапазоне от 45 до 65 с

В качестве разделителя используйте "

Подтвердите ввод нажатием клавиши Enter

Рисунок 2 - Панель программы KGR2.exe

Результат опробования считают положительным, если выполнены все требования настоящего раздела.

6.3 Определение метрологических характеристик

  • 6.3.1 Определение абсолютной погрешности воспроизведения значений интервалов импульсов КГР.

  • 6.3.2 Провести опробование.

  • 6.3.3 Дальнейшая работа с программой KGR2.exe.

  • 1) На панели программы будет сообщение:    Введите период КГР в секундах в

диапазоне от 45 до 65 с.

Оператор должен ввести число в диапазоне 45 - 65, целое или с дробной частью равной 0.5 и нажать «Enter». Разделителем в дробной части является точка.

  • 2) На панели программы появится сообщение: Введите цифру, соответствующую диапазону сопротивления. Оператор должен ввести цифру «0», соответствующую базовому уровню 5 кОм, и нажать «Enter».

  • 3) Появится надпись (из двух строк):

Ожидание включения прибора ТСКБМ-Н...

Для принудительного запуска нажмите «F10».

Оператор должен нажать клавишу «F10». При этом программа KGR2.exe должна начать формирование периодических импульсов КГР, период следования которых должен соответствовать введенному с погрешностью не более ± 0,5 с.

  • 4) Для установки других значений периодов следования импульсов КГР программу KGR2.exe следует закрыть и затем запустить заново.

  • 6.3.4 Установить значение периода КГР, равное наименьшему значению диапазона воспроизводимых интервалов импульсов КГР (например, 45).

Измерить интервал между импульсами на экране осциллографа для заданной величины. Методика измерений приведена в п.6.3.8.

  • 6.3.5 Повторить процедуру по п. 6.3.4 еще 4 раза.

  • 6.3.6 Последовательно установить следующее значение диапазона воспроизводимых интервалов импульсов КГР (например, 50; 55; 60; 65), дойдя до верхнего предела диапазона измерений.

  • 6.3.7 Вычислить абсолютную погрешность воспроизведения значений интервалов импульсов КГР.

  • 6.3.8 Подробная методика измерений интервалов между импульсами с помощью осциллографа.

  • 1) Канал 1 осциллографа должен быть соединен с разъёмом «СИНХР.» блока ТС-ТСКБМ.

  • 2) Канал 2 осциллографа с помощью щупа «1:1» должен быть соединен с электродами блока ТС-ТСКБМ. Щуп должен быть подключен таким образом, чтобы электрод «2» (левый) был соединён с землёй осциллографа.

  • 3) Для канала 1 осциллографа установить коэффициент вертикальной развёртки - 5 В/дел., смещение - 1 В.

  • 4) Для канала 2 осциллографа установить коэффициент вертикальной развёртки -50 мВ/дел., смещение - -2,5 В.

  • 5) Установить коэффициент горизонтальной развёртки - 10 с/дел.

  • 6) Кнопкой «Пуск/Стоп» на передней панели осциллографа запустить «режим воспроизведения».

  • 7) Запустить генерацию импульсов КГР программой KGR2.exe.

  • 8) Дождаться, когда на экране осциллографа полностью отобразятся два импульса КГР и остановить «режим воспроизведения» кнопкой «Пуск/Стоп» на передней панели осциллографа.

  • 9) Кнопкой «Курсоры» на передней панели осциллографа войти в режим «Измерения временного интервала между двумя курсорами, установленными оператором».

  • 10) Установить коэффициент горизонтальной развёртки - 1 с/дел.

  • 11) С помощью ручки «Смещение X» добиться, чтобы первый импульс КГР отображался на экране осциллографа.

  • 12) Установить курсор XI на начало фронта первого импульса КГР и записать значение времени, соответствующее курсору, какП.

  • 13) С помощью ручки «Смещение X» добиться, чтобы второй импульс КГР отображался на экране осциллографа.

  • 14) Установить курсор XI на начало фронта второго импульса КГР и записать значение времени, соответствующее курсору, как t2.

  • 15) Вычислить значение периода по формуле Т = t2 - tl.

За абсолютную погрешность воспроизводимых интервалов импульсов КГР принимают максимальное значение разности между установленным значением интервалов импульсов КГР и вычисленным значением периода во всем диапазоне измерений.

Абсолютная погрешность воспроизводимых интервалов импульсов КГР должна быть не более ± 0,5 с.

7 Оформление результатов поверки

  • 7.1 При положительных результатах поверки оформляется свидетельство о поверке установленной формы или наносится поверительное клеймо, соответствующее ПР 50.2.007-2001 [7], в эксплуатационную документацию согласно ПР 50.2.006-94 [6].

  • 7.2 При отрицательных результатах поверки аннулируется свидетельство о поверке, гасится оттиск поверительного клейма в эксплуатационной документации или выдается извещение о непригодности к применению, в соответствии с ПР 50.2.006-94 [6].

БИБЛИОГРАФИЯ

  • [1] ПР 50.2.012-94 «Государственная система обеспечения единства измерений. Порядок аттестации поверителей средств измерений»

  • [2] «Правила технической эксплуатации электроустановок потребителей» (утверждены приказом Минэнерго России от 13.01.2003 г. № 6; зарегистрированы Минюстом России 22.01.2003 г., per. № 4145)

  • [3] ПОТ РМ-016-2001 РД 153.34.0-03.150-03 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»

  • [4] Санитарно-эпидемиологические правила и нормативы СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях»

  • [5] Санитарно-эпидемиологические правила и нормативы СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы»

  • [6] ПР 50.2.006-94 «Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений»

  • [7] ПР 50.2.007-2001 «Государственная система обеспечения единства измерений. Поверительные клейма»
