Общество с ограниченной ответственностью «Научно-производственное объединение «Кировский завод Красный инструментальщик»

26.51.33

код продукции

УТВЕРЖДАЮ

В.В. Тейлоха

Раздел 5 Заместитель

поверки»

ЦСМ»

Инв. № подл. I Подпись и дата Взам.инв. № Инв. № дубл. Подпись и дата

ИНДИКАТОРЫ ЧАСОВОГО ТИПА ИЧТ

Руководство по эксплуатации

ИЧТ.000 РЭ

Инв. № подл. I Подпись и дата Взам.инв. № Инв. № дубл. | Подпись и дата

Настоящее руководство по эксплуатации (РЭ) распространяется на индикаторы часового типа 1ИЧТ, 2ИЧТ, ЗИЧТ. Руководство по эксплуатации предназначено для ознакомления с работой и правильной эксплуатацией индикаторов.

1 Описание и работа индикатора 1.1 Назначение
  • 1.1.1 Индикаторы часового типа ИЧТ (далее - индикаторы) применяются для измерений глубины вдавливания наконечника в приборах для измерений твердости металлов и сплавов по методу Роквелла в качестве отсчетного устройства.

Индикатор 1ИЧТ, 2ИЧТ применяют при обычных нагрузках, ЗИЧТ - при малых нагрузках

  • 1.1.2 Условия эксплуатации индикатора: температура окружающего воздуха от плюс 5° С до плюс 35° С, относительная влажность воздуха не более 80% при температуре 25 °C;

1.2 Технические характеристики
  • 1.2.1 Общий ход измерительного стержня - не менее 8 мм.

  • 1.2.2 Цена деления:

  • - индикатора 1ИЧТ, 2ИЧТ - 0,01 мм;

  • - индикатора ЗИЧТ - 0,005 мм.

  • 1.2.3 Величина рабочего участка шкалы - 120 делений.

Примечание - Рабочий участок шкалы должен находиться на любом участке шкалы в пределах:

  • - для индикатора 1 ИЧТ, 2ИЧТ - от начала третьего до конца пятого оборота большой стрелки;

  • - для индикатора ЗИЧТ - от начала третьего до конца шестого оборота большой стрелки;

  • 1.2.4 Величина нормированного участка шкалы - ± 5 делений.

Примечание - Нормированный участок шкалы должен находиться в пределах ± 5 делений от нулевого положения большой стрелки.

  • 1.2.5 Метрологические характеристики индикаторов не должны превышать значений, указанных в таблице 1.

Таблица1

Метрологические характеристики

1ИЧТ, 2ИЧТ

ЗИЧТ

Наибольшая разность погрешностей прямого хода индикатора, мм:

  • - в пределах рабочего участка шкалы

  • - в пределах нормированного участка шкалы

Размах показаний, мм

Измерительное усилие на рабочем участке шкалы, Н

0,01

0,005

0,003 от 1,2 до 2,0

0,005

0,003

0,002 от 0,8 до 1,1

  • 1.2.6 Габаритные размеры (диаметр ободка * ширина х высота), не более: -1ИЧТ- 102 x43 * 122 мм;

-2ИЧТ, ЗИЧТ-102 х43х111 мм.

  • 1.2.7 Масса - не более 0,66 кг

  • 1.2.8 Средний срок службы не менее 5 лет.

ИЧТ 000 РЭ

Изм |Лист Разраб. Пров.

М.контр. Н.контр. Утвердил

№ докум. Юшина Подлевских

Подпись Дата

Дмитриевых Зонов

Индикаторы часового типа ИЧТ

Руководство по эксплуатации

Литера

аП

Лист Л ИСТОЕ

ООО «НПО «КРИН»

1.2.9 Сведения о содержании цветных металлов: медь и ее сплавы

  • - в индикаторе 1ИЧТ, 2ИЧТ - 0,034 кг;

  • - в индикаторе ЗИЧТ - 0,084 кг.

1.3 Состав индикатора

Устройство индикаторов показано на рисунках 1, 2 и 3.

Инв. № подл. I Подпись и дата Взам.инв. № | Инв. № дубл. | Подпись и дата

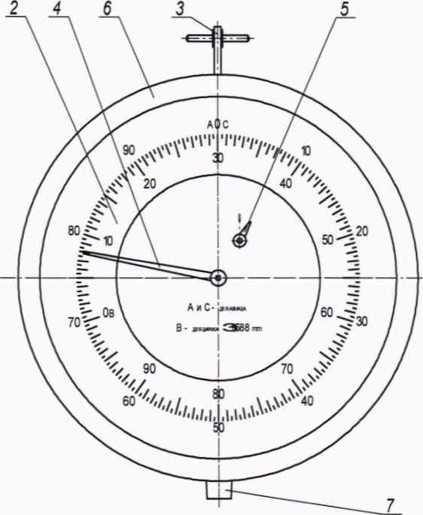

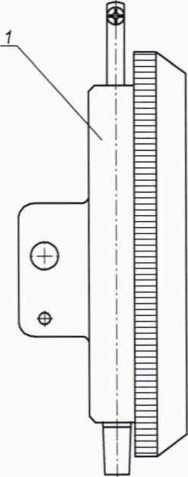

1 - корпус; 2 - циферблат; 3 - стержень измерительный; 4 - стрелка большая;

5 - стрелка малая; 6 - ободок; 7 - колпачок

Рисунок 1 - Общий вид индикатора 1ИЧТ

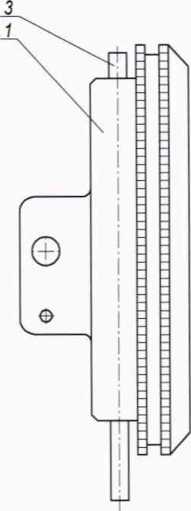

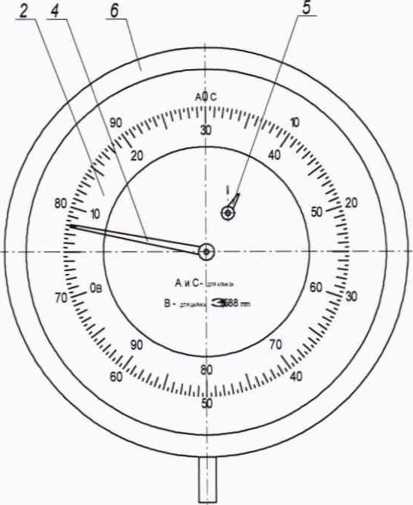

1 - корпус; 2 - циферблат; 3 - стержень измерительный; 4 - стрелка большая;

5 - стрелка малая; 6 - ободок

Рисунок 2 - Общий вид индикатора 2ИЧТ

ИЧТ ООО РЭ

Лист

3

Изм.

Лист

№ докум.

Подпись

Дата

Инв. № подл. Подпись и дата Взам.инв. № | Инв. № дубл. | Подпись и дата

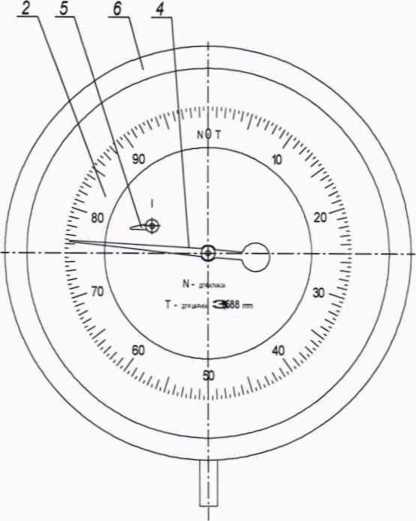

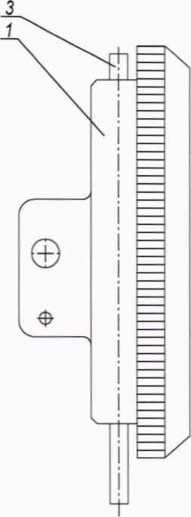

1 - корпус; 2 - циферблат; 3 - стержень измерительный; 4 - стрелка большая;

5 - стрелка малая; 6 - ободок

Рисунок 3 - Общий вид индикатора ЗИЧТ

Примечание - Рисунки 1, 2, 3 не определяют конструкцию индикаторов

1.4. Устройство и работа

Индикатор состоит из цилиндрического корпуса 1 с расположенным внутри часовым механизмом, циферблата 2, содержащего неподвижную и подвижную круговую шкалу, установленную внутри ободка 6 и измерительного стержня 3.

Измерительный стержень индикатора 1ИЧТ, контактирующий осью, расположенной в его верхней части, с призмами рычага твердомера - тянущего действия.

Измерительный стержень индикаторов 2ИЧТ и ЗИЧТ, контактирующий нижней поверхностью с «пяткой» рычага твердомера - толкающего действия.

Стрелки, большая 4 (указатель перемещения измерительного стержня ) и малая 5 (указатель числа оборотов большой стрелки), служат для отсчета величины твердости измеряемого материала. Измерительный стержень 3 с помощью часового механизма при перемещении приводит во вращение стрелки. По положению стрелок относительно шкалы циферблата производится отсчет величины измеряемого параметра. Совмещение большой стрелки с любым делением циферблата шкалы (настройка на нуль) производится поворотом ободка.

Корпус 1 индикатора имеет «ушко» с отверстиями ЗН9 и 7Н12 для крепления к твердомеру.

2. Использование по назначению 2.1. Эксплуатационные ограничения
  • 2.1.1 Следить за тем, чтобы измерительный стержень перемещался без ударов в конце хода, так как это может привести к смятию, выкрашиванию зубьев механизма и увеличению погрешности индикатора.

  • 2.1.2 Не допускать попадания на индикатор эмульсии и масла.

    ИЧТ ООО РЭ

    Лист

    4

    Изм.

    Лист

    № докум.

    Подпись

    Дата

    Инв. № подл. Подпись и дата | Взам.инв. № | Инв. № дубл. | Подпись и дата

2.2 Подготовка к использованию
  • 2.2.1 Ознакомиться перед началом работы с настоящим руководством по эксплуатации.

  • 2.2.2 Протереть измеряемое изделие чистой мягкой тканью, т.к. малейшее присутствие воды, масла и т.п. приводит к искажению показаний.

  • 2.2.3 Удалить с индикатора (особенно тщательно с измерительной поверхности наконечника) смазку тканью, смоченной в бензине, и окончательно протереть сухой тканью.

  • 2.2.4 У индикатора 1ИЧТ предварительно снять колпачок 7 с измерительного стержня (см. рис.1).

2.3. Использование

Индикатор используется в качестве отсчетного устройства в приборах для измерения твердости металлов и сплавов по методу Роквелла в соответствии с технической документацией на эти приборы.

3 Комплектность

В комплект поставки входят: индикатор, футляр, руководство по эксплуатации.

4 Хранение и транспортирование

Хранение и транспортирование индикаторов - по ГОСТ 13762-86.

5 Методика поверки
  • 5.1 Настоящий раздел устанавливает методику первичной и периодической поверок индикатора.

  • 5.2 Интервал между поверками - один год.

    5.3 При проведении поверки должны быть выполнены операции, указанные в таблице 2.

    Таблица 2

    Наименование операции

    Номер пункта РЭ

    Проведение операции при

    первичной поверке

    периодической поверке

    Внешний осмотр

    5.8.1

    Да

    Да

    Опробование

    5.8.2

    Да

    Да

    Определение (контроль) метрологических харак-

    5.8.3

    -

    -

    теристик

    Определение расстояния между концом стрелки

    5.8.3.1

    Да

    Да

    и циферблата

    Определение измерительного усилия

    5.8.3.2

    Да

    Да

    Определение наибольшей разности погрешно-

    5.8.3.3

    Да

    Да

    стей прямого хода индикатора

    Определение размаха показаний

    5.8.3.4

    Да

    Да

    5.4 При проведении поверки должны быть применены средства поверки, указанные в таблице 3.

    ИЧТ ООО РЭ

    Лист

    5

    Изм.

    Лист

    № докум.

    Подпись

    Дата

ТаблицаЗ

Номер пункта

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

  • 5.8.3.2

  • 5.8.3.3

  • 5.8.3.4

Весы с максимальной нагрузкой 2 кг ГОСТ Р 53228-2008 Микрометрическая головка МГ 25 - 1 ГОСТ 6507-90

Примечание - Допускается применять средства поверки, не приведенные в таблице, обеспечивающие требуемую точность измерений

Инв. № подл. I Подпись и дата Взам.инв. № | Инв. № дубл. | Подпись и дата

  • 5.5 К проведению поверки допускаются лица, аттестованные в качестве поверителей.

  • 5.6 При проведении поверки должны быть соблюдены требования безопасности по ГОСТ 12.1.005. Средства поверки должны иметь эксплуатационную документацию.

5.7 Условия поверки и подготовка к ней
  • 5.7.1 Температура рабочего пространства - (20±5) °C. Изменение температуры рабочего пространства в течение часа не более 2 °C.

  • 5.7.2 Относительная влажность не более 80 % при температуре 25 °C.

  • 5.7.3 Перед поверкой поверяемый индикатор, эталонные средства измерений и вспомогательные средства поверки приводят в рабочее состояние в соответствии с эксплуатационной документацией и выдерживают в помещении, в котором проводят поверку, не менее 1 часа.

5.8 Проведение поверки
  • 5.8.1 Внешний осмотр

При внешнем осмотре устанавливают:

  • - соответствие индикатора требованиям ТУ 26.51.33-025-02952377-2018 в части: качества поверхностей, оцифровки и штрихов шкал комплектности и маркировки;

  • - отсутствие механических повреждений на измерительных и других наружных поверхностях;

  • - смещение большой стрелки в исходном (нерабочем) положении на 20 - 25 делений влево от направления оси измерительного стержня.

  • 5.8.2 Опробование

Опробование производят в приспособлении с микрометрической головкой (приложение А).

Примечание - Для опробования и дальнейшей поверки индикатора 1ИЧТ предварительно снимают колпачок 7 с измерительного стержня (см. рис.1).

При опробовании проверяют соответствие индикатора требованиям ТУ 26.51.33-025-02952377-2018 в части:

  • -  отсутствия проворота стрелок на оси при свободном перемещении измерительного стержня или его резкой остановке;

  • - плавного, без заеданий, перемещения измерительного стержня и ободка индикатора.

  • 5.8.3 Определение (контроль) метрологических характеристик

5.8.3.1 Определение расстояния между концом стрелки и циферблата

Расстояние между концом стрелки и циферблатом проверяют, наблюдая за параллаксом стрелки относительно штриха шкалы при повороте индикатора на 45° вокруг оси параллельной большой стрелке. Проверку проводят на отметках шкалы: 0, 25, 50, 75.

ИЧТ 000 РЭ

Лист

6

Изм.

Лист

№ докум.

Подпись

Дата

Инв. № подл. I Подпись и дата Взам.инв. № | Инв. № дубл, | Подпись и дата

Параллакс не должно превышать 0,5 деления шкалы для индикаторов 1ИЧТ, 2ИЧТ и 1/3 деления шкалы для индикатора ЗИЧТ. В этом случае, расстояние между концом стрелки и циферблатом не превышает 1 мм - для индикаторов 1ИЧТ, 2ИЧТ и не превышает 0,7 мм - для индикатора ЗИЧТ.

  • 5.8.3.2 Определение измерительного усилия

Измерительное усилие определяют с помощью весов с максимальной нагрузкой 2 кг ГОСТ Р 53228-2008. Измерительный стержень индикатора, закрепленного в стойке, вводится в контакт с поверхностью площадки весов. Величину измерительного усилия отсчитывают по шкале весов при двух положениях стрелки индикатора: в начале и в конце рабочего участка шкалы.

Измерительное усилие не должно превышать значений, указанных в таблице 1.

  • 5.8.3.3 Определение наибольшей разности погрешностей прямого хода индикатора

Определение наибольшей разности погрешностей прямого хода индикатора в пределах рабочего и нормированного участков шкалы производят в приспособлении с микрометрической головкой (приложение А).

При определении наибольшей разности погрешностей прямого хода индикатора в пределах рабочего участка шкалы устанавливают большую стрелку вертикально при положении малой стрелки против черного штриха. Затем большую стрелку отводят на 120 делений в направлении против хода часовой стрелки и совмещают со штрихом восьмидесятого деления шкалы, а нулевой штрих барабана микрометрической головки приспособления совмещают с продольным штрихом стебля. Через каждые 0,05 мм перемещения микрометрического винта производят отсчёт по шкале индикатора (большая стрелка индикатора должна вращаться по ходу часовой стрелки).

При определении наибольшей разности погрешностей прямого хода индикатора в пределах нормированного участка шкалы отсчёт производится по шкале индикатора через каждые 0,01 мм перемещения микрометрического винта в сторону прямого хода индикатора. Началом отсчета на индикаторе является пятое деление слева от нулевого положения большой стрелки.

Наибольшая разность погрешностей прямого хода индикатора равна разности наибольшего и наименьшего значений погрешностей, обнаруженных на поверяемом участке, при плавном перемещении (без арретирования) измерительного стержня при прямом ходе.

Наибольшая разность погрешностей прямого хода индикатора не должна превышать значений, указанных в таблице 1.

  • 5.8.3.4 Определение размаха показаний

Размах показаний определяют пятикратным арретированием измерительного стержня на измерительную поверхность микрометрического винта приспособления, при этом микрометрический винт должен быть застопорен.

Разность между наибольшим и наименьшим показаниями индикатора равна размаху показаний в данной точке.

Размах показаний определяют в начале, середине и в конце рабочего участка шкалы. Предел допускаемого размаха показаний не должен превышать значений, указанных в таблице 1.

5.9 Оформление результатов поверки
  • 5.9.1 Положительный результат поверки удостоверяется записью в эксплуатационном документе или свидетельством о поверке по Приказу Минпромторга России от 2 июля 2015 г. № 1815.

  • 5.9.2 При отрицательных результатах поверки оформляют извещение о непригодности по Приказу Минпромторга России от 2 июля 2015 г. № 1815.

    ИЧТ 000 РЭ

    Лист

    7

    Изм.

    Лист

    № докум.

    Подпись

    Дата

6 Свидетельство о приемке и поверке

Индикатор типа___ИЧТ заводской №___________изготовлен и принят в соот

ветствии с ТУ 26.51.33-025-02952377-2018 и признан годным для эксплуатации.

Лицо, ответственное за приемку

МП

Знак поверки

Поверитель

Дата поверки

Подпись

Инициалы, фамилия

Дата приемки и консервации

Подпись

________________ 20_____г.

7 Сведения о консервации и упаковывании

год, месяц, число

Инициалы, фамилия

Инв. № подл. I Подпись и дата | Взам.инв. № | Инв. № дубл. | Подпись и дата

  • 7.1 Индикатор подвергнут на предприятии-изготовителе консервации согласно требованиям ГОСТ 9.014-78 для изделий группы П-3 при условии хранения по категории 1(Л) ГОСТ 15150-69.

Вариант временной защиты ВЗ-15 с вариантом внутренней упаковки ВУ-0 или вариант временной защиты ВЗ-1 с вариантом внутренней упаковки ВУ-1.

Срок защиты без переконсервации - 2 года.

  • 7.2 Индикатор упакован предприятием - изготовителем по ГОСТ 13762-86.

8 Гарантии изготовителя
  • 8.1 Изготовитель гарантирует соответствие индикатора требованиям

ТУ 26.51.33-025-02952377-2018 при соблюдении условий транспортирования, хранения и эксплуатации.

  • 8.2 Гарантийный срок эксплуатации - 12 месяцев со дня ввода индикатора в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя.

Адрес: Россия, 610020, г. Киров, ул. Карла Маркса, 18.

Факс: (8332) 64-57-54.

Телефон: (8332) 64-33-18.

Изм.

Лист

№ докум.

Подпись

Дата

ИЧТ 000 РЭ

Лист

Приложение А

(рекомендуемое)

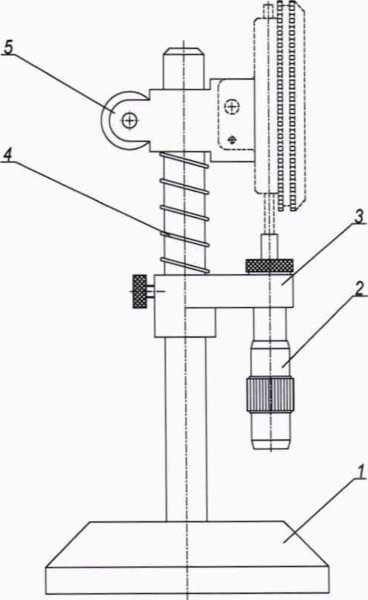

Приспособление с микрометрической головкой

Инв. № подл. I Подпись и дата | Взам.инв. № | Инв. № дубл. | Подпись и дата

1 - стойка; 2 - микрометр МГ 25-1 ГОСТ 6507-90; 3 - кронштейн; 4 - пружина; 5 - державка

Рисунок А 1

ИЧТ ООО РЭ

Лист

9

Изм.

Лист

№ докум.

Подпись

Дата
