Методика поверки «Система обеспечения единства измерений Республики Беларусь ИОНОМЕР ЛАБОРАТОРНЫЙ И-160М» (МРБ МП. 2315-2013)

СОГЛАСОВАНО

Директор ООО «Антех»

УТВЕРЖДАЮ

Заместитель директора -начальник отдела метрологии

Система обеспечения единства измерений Республики Беларусь

МЕТОДИКА ПОВЕРКИ

МТИС2.206.009Д1

/чрб ми

лектродами ыми при экс-

пределе-

При получении отрицательного результата на любом этапе проведения поверки, дальнейшая позерка прекращается прибор признается непригодным с оформлением результатов согласно разделу 7.

К проведению измерений при поверке и обработке результатов измерений допускаются лица, изучившие руководство по эксплуатации и формуляр на прибор, аттестованные в качестве поверителей в порядке установленном Госстандартом Республики Беларусь

При проведении поверки должны быть соблюдены требования безопасности, указанные в эксплуатационной документации приборов

• 4.1 При проведении поверки должны соблюдаться следующие условия

• 1) температура окружающего воздуха

  (20 ± 5) °C;

  (от 30 до 80) %;

  (от 84 до 106) кПа (230 ±23) В.

  отсутствуют

  0 МОм

  О кОм, отсутствует: отсутствует:

  не менее 30 мин;

  (20 ± 5) °C.

• 2) относительная влажность

• 3) атмосферное давление

• 4) напряжение питания

• 5) вибрация, тряска удары, влияющие на работу прибора

• 6) сопротивление эквивалентное сопротивлению измерительного электрода

• 7) сопротивление эквивалентное сопротивлению вспомогательного электрода

• 8) напряжение переменного тока в цепи вспомогательного электрода

• 9) напряжение постоянного тока в цепи “земля-раствор"

• 10) время установления рабочего режима

• 11) температура контролируемых растворов

• 4.2 Схема установки для проверки основных характеристик преобразователя приведена в приложении А

Таблицы зависимости сопротивления датчика температуры от температуры анализируемой среды, а так же номинальных значений ЭДС электродных систем, используемые при проверках приведены в эксплуатационной документации прибора.

• 4.3 Перед проведением поверки прибор должен быть подготовлен к работе, согласно указаний эксплуатационной документации. При комплектации прибора медным термокомпенсатором, необходимо выполнить градуировку термокомпенсатора согласно указаний эксплуатационной документации

• 5 Подготовка к поверке

  • 5.1 Перед проведением поверки прибор должен быть выдержан при температуре (20 ± 5) °C и относительной влажности до 80 % не менее 24 ч.

  • 5.2 Приборы и средства поверки должны быть подготовлены к работе и настроены, согласно указаний эксплуатационной документации.

• 6.2 Опробование,

Опробование преобразователя производится следующим образом

• 1) Включить питание преобразователя. На дисплее должна высветиться информация, соответствующая режиму измерения.

• 2) Проверить работоспособность клавиш управления, возможность переключения каналов, вывода основного меню на дисплей.

• 6.3 Определение основной абсолютной погрешности преобразователя

• 6.3.1 Основную абсолютную погрешность преобразователя в режиме измерения температуры определять на установке для значений температуры N, равных минус 20.0 плюс 20,0 80,0; 150,0 °C следующим образом

устанавливая сопротивление магазина сопротивлений, соответствующее указанным выше значениям N. фиксируют показания дисплея наиболее отличающееся от значения N

Основную абсолютную погрешность преобразователя рассчитывают по формуле (1).

A=T_x-N.                                  (1)

где А - основная абсолютная погрешность преобразователя, °C;

Т_х - значение температуры, зафиксированное на дисплее, °C

Основная абсолютная погрешность преобразователя не должна превышать ± 0,5 °C

• 6.3.2 Основную абсолютную погрешность преобразователя в режиме измерения окислительно-восстановительного потенциала проверять в точках N, равных 0; 1000; 2000: 3000 мВ обеих полярностей на установке следующим образом:

подавая на вход преобразователя от компаратора напряжения, соответствующие указанным выше значениям N, фиксируют показания дисплея, наиболее отличающиеся от значения N.

Основная абсолютная погрешность рассчитывается по формуле (2).

Д = U - N,                                        (2)

где Д - основная абсолютная погрешность преобразователя. мВ,

U - показания дисплея. мВ.

Основная абсолютная погрешность преобразователя не должна превышать г 1.0 мВ.

• 6.4 Дополнительные погрешности преобразователя, обусловленные изменением влияющих величин. определяют на установке в режиме измерения окислительно-восстановительного потенциала.

• 6.4.1 Дополнительную погрешность преобразователя, обусловленную изменением сопротивления в цепи измерительного электрода, определять следующим образом:

при сопротивлении в цепи измерительного электрода равном нулю подают на вход преобразователя от компаратора последовательно напряжения, равные минус 2000 мВ плюс 2000 мВ, и отсчитывают после установления показаний два одинаково часто появляющихся на дисплее значения:

устанавливают в цепи измерительного электрода сопротивление, равное 1 ГОм и вновь отсчитывают на дисплее, после установления показания, два одинаково часто появляющихся значения

Дополнительную погрешность преобразователя обусловленную изменением сопротивления в цепи измерительного электрода, рассчитывают по двум наиболее отличающимся отсчетам, одно из которых взято при сопротивлении R_w= 0. а второе при сопротивлении R^, = 1 ГОм по формуле (3)

где - погрешность обусловленная изменением сопротивления в цепи измерительного электрода в долях основной погрешности;

Ei - отсчет по дисплею при сопротивлении в цепи измерительного электрода 1 ГОм мВ;

Eg - отсчет по дисплею при сопротивлении в цепи измерительного электрода равном нулю, мВ;

Д - предел допускаемого значения основной абсолютной погрешности, ра^/

НнфОР • ‘-^иМ1

I!

и».

к

г.

мВ электро-

/•

/

X ‘ -

при нулевом сопротивлении в цепи вспомогательного электрода подают на вход преобразователя напряжение 0 мВ. и отсчитывают, после установления показаний, по дисплею два одинаково часто появляющихся значения:

устанавливают сопротивление в цепи вспомогательного электрода равное 20 кОм и вновь отсчитывают по дисплею два одинаково часто появляющихся значения

Дополнительную погрешность преобразователя, обусловленную изменением сопротивления в цепи вспомогательного электрода, рассчитывают по двум наиболее отличающимся отсчетам, из которых один взят при Rb = 0 кОм, а второй при Rb = 20 кОм по формуле (4).

где 6в - погрешность, обусловленная изменением сопротивления в цепи вспомогательного электрода, в долях основной погрешности;

Ei - отсчет по дисплею при сопротивлении в цепи вспомогательного электрода равном 20 кОм. мВ:

Ео - отсчет по дисплею при сопротивлении в цепи вспомогательного электрода равном нулю. мВ,

Д - предел допускаемого значения основной абсолютной погрешности, равный 1,0 мВ Дополнительная погрешность <5в, обусловленная сопротивлением в цепи вспомогательного электрода должна быть не более 0,25 долей основной погрешности

• 6.5 Контроль основной абсолютной погрешности прибора производится в условиях оговоренных в разделе 4.

• 6.5.1 Контроль основной абсолютной погрешности прибора в режиме измерения температуры анализируемого раствора производить путем сравнения показаний дисплея с показаниями контрольного термометра следующим образом:

погрузить датчик температуры и контрольный термометр в сосуд с водой комнатной температуры;

после установления показаний зафиксировать значения температуры по дисплею прибора и термометру.

Основную абсолютную погрешность прибора рассчитать по формуле

Д " tnp ■ ^терм                                                                (5)

где Д - основная абсолютная погрешность прибора в режиме измерения температуры, °C; t_np - значение температуры по дисплею прибора. °C;

trepw - значение температуры воды, измеренное термометром, °C

Основная абсолютная погрешность должна быть не более ± 1 °C

• 6.5.2 Контроль основной абсолютной погрешности прибора в режиме измерения pH

При проведении проверки температуры растворов используемых для настройки, и контрольного не должны отличаться более чем на 1 5 ^аС.

Контроль основной абсолютной погрешности производят по рабочим эталонам pH 2-го разряда-ГОСТ 8.135 при автоматической термокомпенсации по следующей методике.

- настроить прибор в режиме измерения pH, согласно указаниям эксплуатационной документации, по двум рабочим эталонам pH из стандарт-титров модификации 5 (4.00 pH) и модификации 14 (9,23 pH) ГОСТ 8.135 при температуре (20 ± 2) ^сС (температура растворов не должна отличаться более, чем на 0,5 °C);

измерить значение рабочего эталона pH в растворе модификации 9 (6,87 pH), зафиксировать значение температуры раствора tp, °C.

Основную абсолютную погрешность прибора рассчитать по формуле

д = рН_пр - pHt,

(6)

_1ОЬ\

V

где д - основная абсолютная погрешность прибора в режиме измерения р рН_пр - значение pH раствора по дисплею прибора pH;

pH. - табличное значение pH раствора при данной температуре t_v (пр

Основная абсолютная погрешность должна быть не бо/тее^гФХ)5 pH ‘'

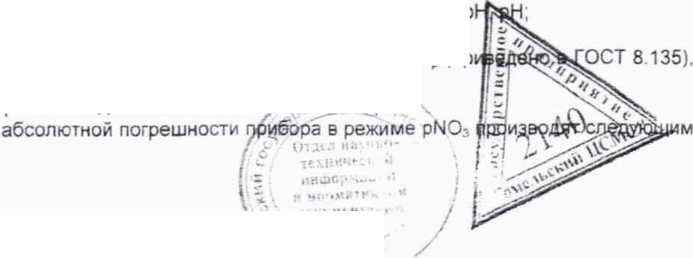

• 6.5.3 Контроль основной

образом

• -  настроить прибор, согласно указаниям эксплуатационной документации, для работы в режиме pNO₃ по двум растворам с активностью pNO₃ 4,00 рХ и 2,00 рХ;

• -  измерить значение pNO₃ контрольного раствора 3,00 рХ.

Примечание - Методика приготовления растворов приведена в методике выполнения измерений.

Основную абсолютную погрешность прибора рассчитать по формуле

д = рХ

изм рХ ном

где Д - основная абсолютная погрешность прибора. рХ;

рХиз_М - измеренное значение pNO₃ контрольного раствора. рХ;

рХно_М - номинальное значение pNO₃ контрольного раствора, равное 3,00 рХ.

Основная абсолютная погрешность pNO₃ должна быть не более ± 0,04 рХ.

• 6.5.4 Контроль основной абсолютной погрешности прибора при эксплуатации в комплекте с ионоселективными электродами, отличными от pH и pNO₃ проводят в условиях, указанных в методике выполнения измерений (далее МВИ). МВИ должна быть аттестована в соответствии с требованиями ГОСТ8.0Ю.

Проводят измерение показателя активности анализируемого иона рХ в контрольном растворе.

Результат измерения должен удовлетворять условию:

рХ - рХ_д <К,                                                (8)

где рХ_д - действительное значение показателя активности анализируемого раствора;

К - норматив оперативного контроля точности МВИ

• 7.1 Результаты заносятся в протокол по форме приложения Б.

• 7.2 Результаты поверки считаются положительными, если прибор удовлетворяет всем требованиям настоящей методики поверки. В этом случае заполняется свидетельство о поверке по форме приложения Г ТКП8.003-2011.

• 7.3 Результаты поверки считаются отрицательными, если при проведении по несоответствие поверяемого прибора хотя бы одному из требований настоящей м^ф этом случае выдается заключение о непригодности по форме приложения Д ТКП 8.0 причин непригодности.

  I /■

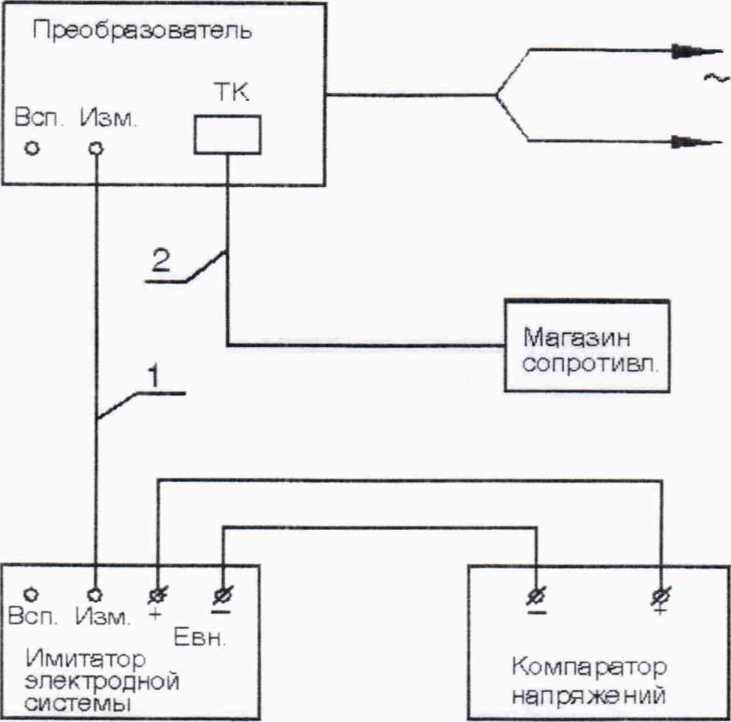

Схема установки для проверки основных характеристик преобразователя

Лист_________

Листов______

Протокол №_____________от____________200 г

поверки___________заводской №______

изготовленного____________________200__г.

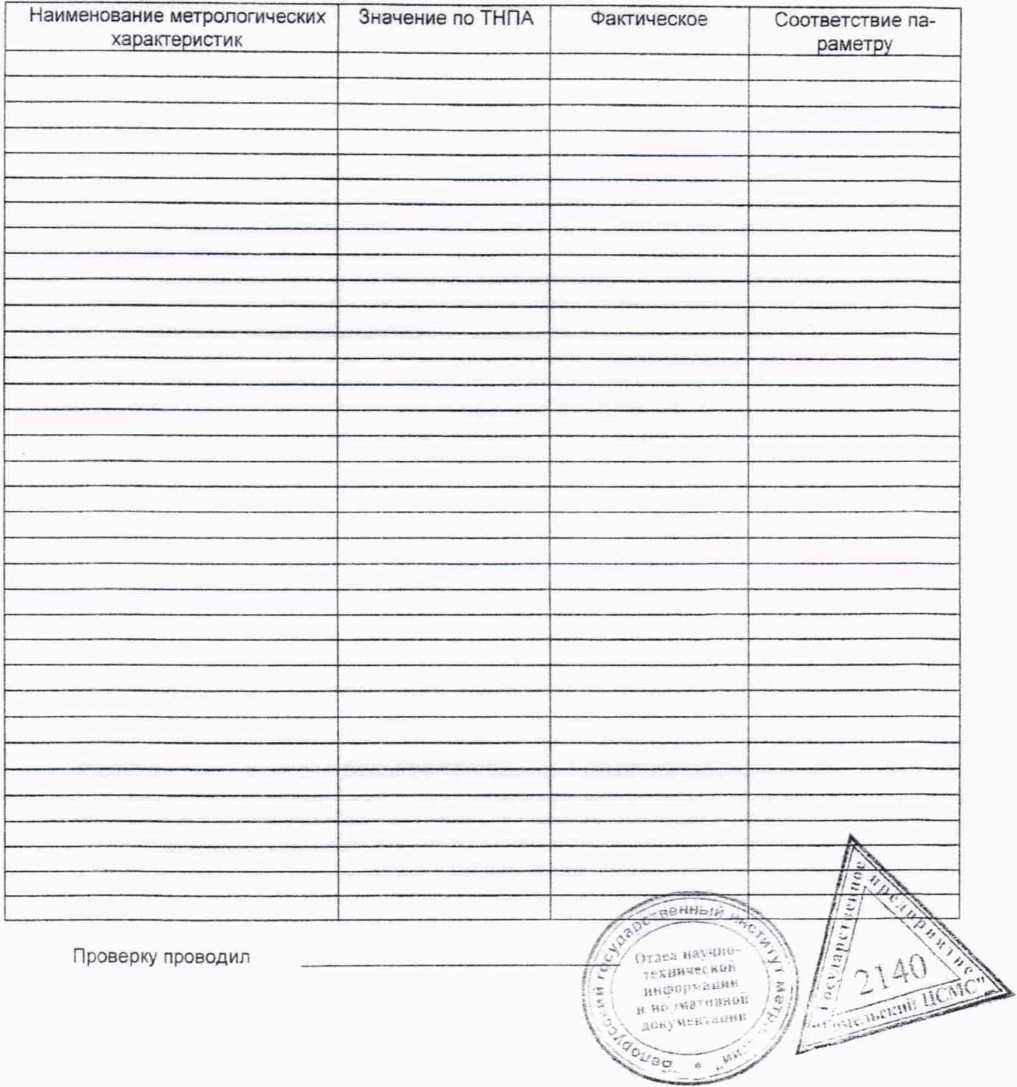

Таблица Б.1

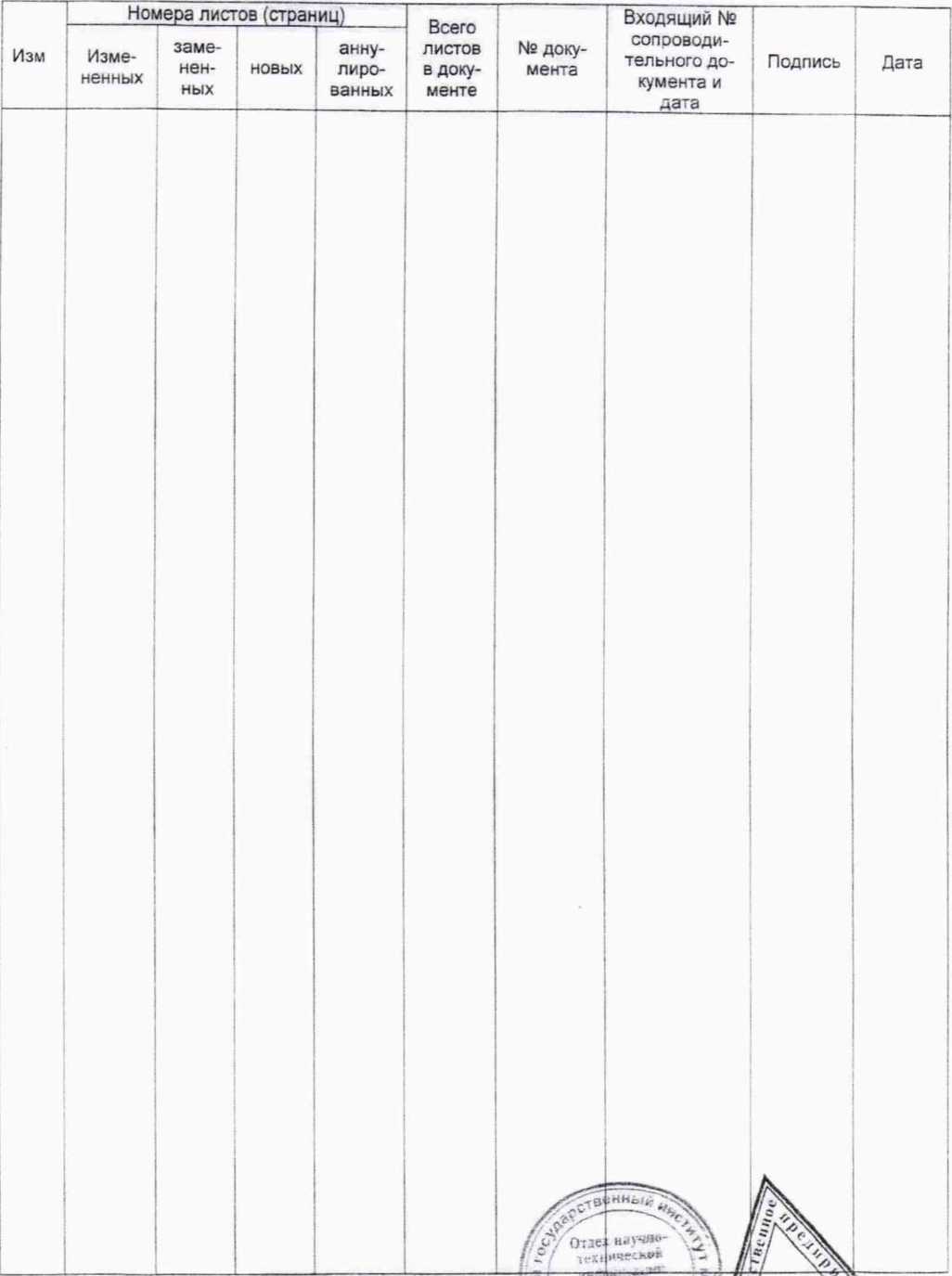

Лист регистрации изменений

п НС-               *
