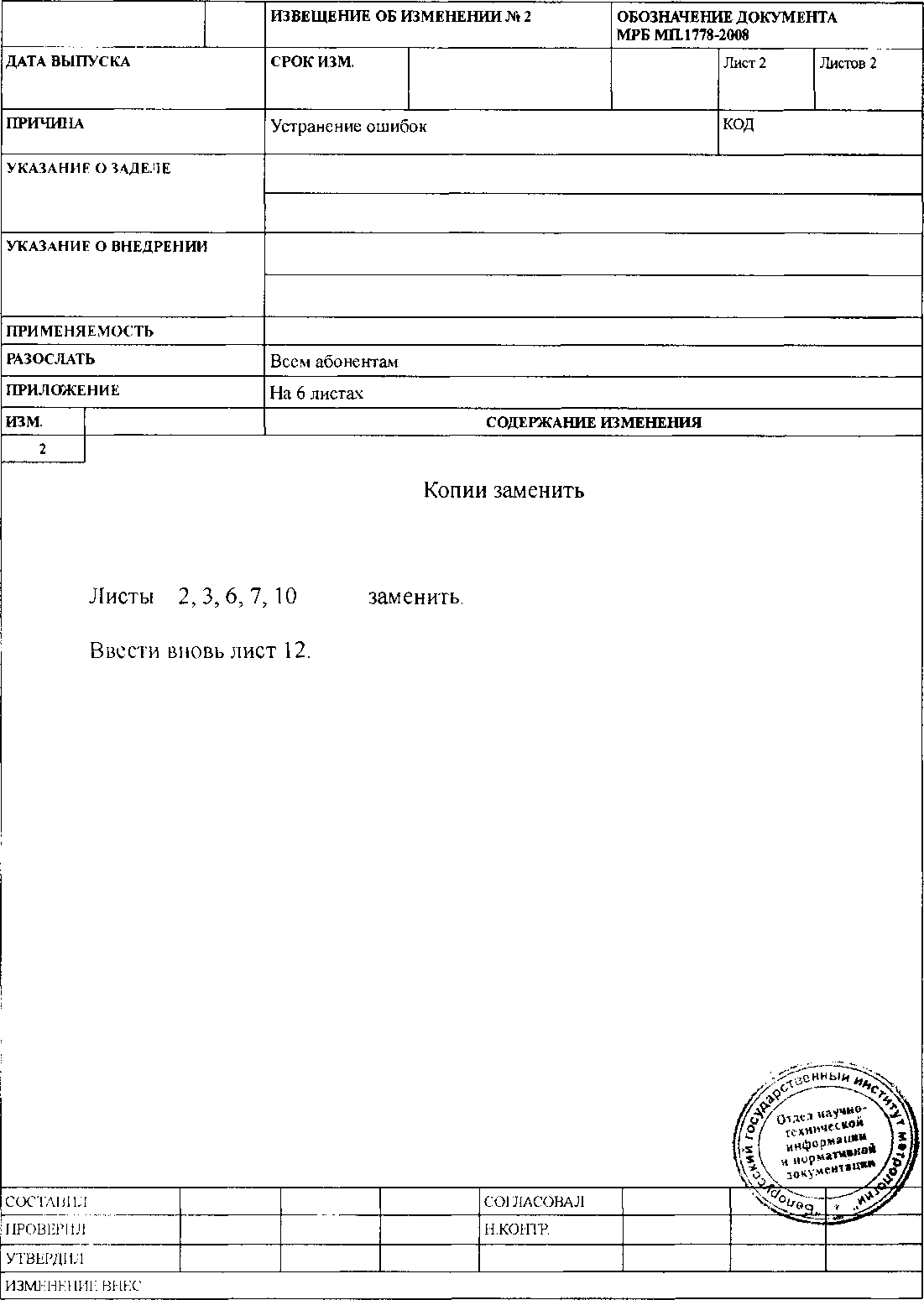

Извещение № 2 об изменении МРБ МП.1778-2008

Система обеспечения единства измерений Республики Беларусь

СЧЕТЧИКИ ГАЗА СГМН-1,СГД-1, СГД ЗТ, СГД 4 Методика поверки

РАЗРАБОТАНО

Начальник отдела метрологии ОАО «ММ3 имени С.И. Вавилова-управляющая компания холдинга «БелОМО»

С.А. Хрипович

. //

• 1 Вводная часть........................................................................

• 2 Нормативные ссылки...............................................................

• 3 Операции поверки

• 4 Средства поверки

• 5 Требования к квалификации поверителей

• 6 Требования безопасности

• 7 Условия поверки.....................................................................

• 8 Подготовка к поверке...............................................................

• 9 Проведение поверки

• 10 Обработка результатов

• 11 Оформление результатов поверки

Приложение А Форма протокола поверки

Лист регистрации изменений

• 1.1   Настоящая методика поверки (МП) распространяется на счётчики газа СГМН-1, СГД-1, СГД ЗТ, СГД 4 с импульсным выходом, изготавливаемые ОАО «ММ3 имени СИ. Вавилова-управляющая компания холдинга «БелОМО» и устанавливает методику их поверки. В странах СНГ МП распространяется на все варианты исполнений.

• 1.2 Методика поверки разработана в соответствии с требованиями ТИП 8.003, СТБ 8011.

• 1.3 Межповерочный интервал- 96 месяцев (для счетчиков, предназначенных для применения либо применяемых в сфере законодательной метрологии).

В настоящей методике используются ссылки на следующие нормативные документы:

ТКП 8.003-2011 Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ

СТБ 8011 -99 Система обеспечения единства измерений Республики Беларусь. Счетчики газа. Методика поверки

■ Иг >...        \А’

i; г/

Г-Х. ^п АН'гч_еГКОк £

Перед проведением поверки должны быть проведены следующие подготовительные работы:

• 8.1  Все проверяемые счетчики и средства проверки должны выдерживаться не менее 1 ч в помещении, где производят проверки.

• 8.2 Средства поверки и счетчики должны быть подготовлены к работе согласно требованиям эксплуатационных документов, которые на них распространяются.

• 8.3 Счетчики должны быть установлены на поверочных комплексах согласно эксплуатационной документации на них.

• 8.4 Измеряют параметры окружающей среды и полученные результаты заносят в протокол поверки по форме приложения А.

• 9.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие счетчика следующим требованиям:

• - механические повреждения и коррозия должны отсутствовать;

• - комплектность должна соответствовать требованиям ТУ на счетчик;

• - маркировка и надписи на лицевой панели, а также цифры отметок

отсчетного устройства должны быть нанесены четко и должны содержать: товарный знак изготовителя; типоразмер счетчика; порядковый номер счетчика по системе нумерации изготовителя; год изготовления; наибольшее избыточное рабочее давление, кПа; максимальный и минимальный расход (Q_MaKc и Q_MMn), м³/ч; циклический объем счетчика, дм³/об; значение одного импульса, м 7им п.; знак  Г осу дарственного реестра средств измерений

Республики Беларусь в соответствии с СТБ 8001;

• - на корпусе счетчика должна быть стрелка, указывающая направление потока газа;

• -  защитный элемент, закрывающий доступ к отсчетному устройству, должен быть прочно прикреплен, не иметь трещин;

• - счетчики должны иметь приспособление для навески пломб и место на передней панели для нанесения знака поверки.

• 9.2 Опробование

При опробовании проверяют:

• - герметичность;



• - работоспособность счетного механизма;

• - функционирование счетчика.

• 9.2.1 Проверка герметичности

Проверку счетчика на прочность и герметичность проводят в следующем порядке.

Счетчики в количестве до 5 шт. устанавливаются в посадочные гнезда и их патрубки подсоединяются к воздухопроводу с помощью пневмоцилиндра. На каждый счетчик подается избыточное давление воздуха, которое должно превышать в 1,5 раза наибольшее избыточное рабочее давление, указанное на лицевой панели счетчика, и выдерживается при закрытых кранах. Отсчет показаний производится по манометру, но не менее чем через 1 мин после подачи давления на счетчик. В течение не менее 5 мин видимое падение давления на манометре должно отсутствовать,

• 9.2.2 Проверка работоспособности счетного механизма

Счетчик присоединяют к воздухопроводу поверочного комплекса и пропускают через него воздух расходом 0,2 Q_MaKC не менее 2 мин. При этом контролируется равномерность работы отсчетного устройства, отсутствие задеваний, шумов, стуков, нехарактерных для работы счетчика. Затем аналогичную проверку проводят на расходе Qmukc

• 9.2.3 Проверка функционирования счетчика

Проверка функционирования проводится при Q^kc- При обеспечении герметичности пневматических систем поверочного стенда, объем, прошедший через счетчик, должен составлять не менее 50 циклических объемов в зависимости от его типоразмера. При этом счетчик должен работать устойчиво, без рывков, заеданий, посторонних шумов. Показания отсчетного устройства должны равномерно увеличиваться.

• 9.3 Определение метрологических характеристик

• 9.3.1 Определение порога чувствительности

11ри проверке порога чувстви тельности счетный механизм должен начать н продолжать непрерывно вращаться при расходе, не превышающем 0,002 Q_H0M для каждого типоразмера счетчиков.

• 9.3.2 Определение погрешности импульсного выхода

Для определения погрешности импульсного выхода к счетчику, установленному на стенде, подключается секундомер-таймер в режиме счетчика импульсов. На расходе Q_MaKC производится съем показаний счетчика и показаний секундомера-таймера. Количество импульсов, измеренное секундомером- таймером, сравнивается с количеством импульсов, рассчитанным по показаниям счетчика.

Погрешность импульсного выхода не должна превышать ±1 импульс, погрешности.

"   \-s- >

ь счетчика , 3юпр0Деляют,н *: создавая

соответствую1Й1ЖХ2й₁','^^Ж а кс 5 Омаке

* и**-*■><4^           _     --

где U - объем воздуха, снятый со шкалы проверяемого счетчика, м³;

к' - поправочный коэффициент приведения к базовой температуре

Ток (20°С), при которой настраивался температурный компенсатор счетчика, указанный на счетчике, рассчитываемый по формуле

Тбк + 273.15

Тисп + 273,15 ’

где Ток - температура, при которой настраивался температурный компенсатор, "С;

Т,_К|1 - температура окружающего воздуха в условиях испытаний, °C;

11.1 Все результаты поверки заносят в протокол по форме приложения А

11 2 При положительных результатах поверки счетчик пломбируют и в паспорте наносят оттиск поверительного клейма в соответствии с правилами, утвержденными в странах на территории которых проводится поверка.

• 11.3 При отрицательных результатах поверки оттиск поверительного клейма гасится, выдается заключение о непригодности с указанием причин, в соответствии с правилами, утвержденными в странах на территории которых проводится поверка.



/•
